Produkttyp	Elektrisk armeringsjärnsbockare
Märke	Vevor
Modell	NRB-32
Effekt	2000 W
Nettovikt	20 kg
Minsta bockningskapacitet	20 mm
Maximal bockningskapacitet	32 mm
Skärhastighet	≤5 sekunder
Matningsspänning	220-240 V / 120 V (50/60 Hz)
Rekommenderad hydraulolja	ISO VG46 (Shell Tellus 46, Mobile DTE-25, Esso uni power SQ46)
Kompatibelt material	Armeringsjärn av kolstål
Justerbar stoppfunktion	Ja, för konstanta bockningsvinklar
Motortyp	Elektrisk motor med kolborstar
Underhållsfrekvens för borstar	Varannan månad eller 200 timmar
Oljebyte	Minst en gång per år
Rengöring	Dagligen, efter varje användning
Säkerhet	Skyddsglasögon, skärmar, jordning
Reservdelar tillgängliga	Kolborstar, bockningsblock, oljeplugg

Vanliga frågor - NRB-32 Vevor

Vad är den maximala bockningskapaciteten för Vevor NRB-32?

Modellen NRB-32 kan böja armeringsjärn med en maximal diameter på 32 mm och en minsta diameter på 20 mm.

Vilken hydraulolja ska jag använda?

Använd hydraulolja av klass ISO VG46, som Shell Tellus 46, Mobile DTE-25 eller Esso uni power SQ46. Se till att den har skumdämpande och nötningsbeständiga egenskaper.

Hur kontrollerar jag oljenivån?

Efter att ha värmt upp enheten, gör några snitt, placera sedan enheten så att oljepluggen är på högsta punkten. Ta bort pluggen: oljan ska vara i nivå med botten av hålet. Fyll på vid behov.

Vad gör jag om bockningseffekten minskar?

En minskad effekt kan bero på slitna kolborstar eller otillräcklig oljenivå. Kontrollera borstarna (minst 6 cm) och oljenivån. Om motorn överhettas, låt den svalna.

Hur byter jag kolborstar?

Koppla bort verktyget, skruva loss borstlocken och ta bort borstarna. Byt ut dem om de är mindre än 6 cm. Normal livslängd är 200 timmar.

Hur ofta ska oljan bytas?

Hydrauloljan ska bytas minst en gång per år, eller oftare om den ser smutsig ut. Följ den fullständiga tömningsproceduren som beskrivs i manualen.

Vilka säkerhetsåtgärder är viktiga?

Bär alltid skyddsglasögon, använd skyddsskärmar, arbeta inte i regn och se till att strömförsörjningen är korrekt jordad. Håll åskådare på avstånd.

Kan jag använda en förlängningssladd?

Ja, men se till att den inte är skadad och att den har lämplig area: för 10 m, använd 1,0 mm² (16 AWG); för 15 m, 1,25 mm² (14 AWG); för 30 m, 1,5 mm² (10 AWG).

Hur justerar jag bockningsvinkeln?

Använd den justerbara stoppet (justerbar plugg). Vid första bockningen, gör ett märke vid positioneringsskruven som motsvarar önskad vinkel. Följande bockningar kommer att reproducera samma vinkel.

Vad gör jag om enheten överhettas?

Om hydrauloljetemperaturen överstiger 70°C, sjunker effekten. Låt enheten svalna innan du fortsätter. Kontrollera också att ventilationsöppningarna inte är blockerade.

BRUKSANVISNING NRB-32 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ELEKTRISK ARMERINGSBOJARE

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK ARMERINGSBOJARE

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

Användande

Använd NRB-22 NRB-25 RB-16 RN-22 NRB-32 armeringsjärnsbockare på betong

endast förstärkningsstänger.

Begränsa användningen till avsett material

Använd inte maskinen för att böja mycket hårt armeringsjärn. Det hårda armeringsjärnet kan gå sönder och kan också skada verktyget. Försök inte att böja armeringsjärn.

Hårdare, tjockare eller tunnare än de specificerade

Använd ögonskydd

Använd skyddsglasögon, skyddsglasögon med sidoskydd eller ansiktsskydd under tiden du använder böjaren.

Tillhandahåll säkerhetsbarriärer

Sätt upp säkerhetsskärmar för att skydda medarbetare från eventuella flygande delar. Placera säkerhetsskärm under armeringsjärnet vid arbete på höga ställen.

Skydd mot elektrisk stöt

För att undvika eventuell elektrisk stöt, hantera inte skäraren med våta händer eller använd kutter i regn eller fuktiga platser. Var uppmärksam på alla kraftledningar, elektriska kretsar och andra faror som kan komma i kontakt med, särskilt de som är under ytan eller på annat sätt dolda från synen.

Koppla bort verktyget

Koppla bort fräsen från uttaget när den inte används och före rengöring, justering eller service. Dra inte ut kontakten ur uttaget genom att dra i

sladden. Kontrollera alltid att strömbrytaren låser sig i OFF innan du ansluter den.

Akta dig för miljön

Använd inte skäraren i närvaro av brandfarliga material (t.ex. färg,

thinner, petroleumprodukter, lim).

Använd inte kniven i en eventuellt upplyst och fri från hinder. Operatören ska hela tiden ha fri sikt över fräsen, armeringsjärn och omgivande område.

Bär ordentliga kläder

Bär inte sittande kläder, dinglande föremål eller smycken. Begränsa långt hår. Användning av skyddshjälm och gummistövlar rekommenderas. Om skyddshandskar bärs, var särskilt försiktig så att handskar inte fastnar i rörliga delar.

Håll besökare borta

Håll alla besökare på säkert avstånd från arbetsområdet för deras eget skydd och för att förhindra distraktion av operatören.

Underhåll skäraren med omsorg

Inspektera fräsen före varje applicering. Felaktiga eller lösa kutterblock kan resultera i personskada. Håll handtaget torrt, rent och fritt från olja och/eller fett. Håll hus och kolv fria från smuts och järnspån. Kontrollera att inga skruvar eller bultar är lösa eller saknas. Följ instruktioner för underhåll. Inspektera strömbrytare, sladd, kontakt och eventuell förlängningskabel regelbundet.

Förvara försiktigt

När den inte används, förvara bockaren och tillbehören på en torr plats där de inte kan nås av obehöriga.

PARAMETERLISTA

	NRB-22	NRB-25	RB-16	ModelII	RN-22	NRB-32
Watt(W)	1500	1500	1000	1500		2000
GW (kg)	21.38	22,94	11,73	33,6	20
NW (kg)	22.2	23.65	12.23		20.8	34,6
Skärhastighet	ŷ4s	ŷ4s	ŷ4s		ŷ4s	ŷ5s
Max armeringsjärn	22mm 25mm	16mm 20mm	32mm
Min armeringsjärn	12mm 10mm	6mm			6 mm 20	mm

Obs: Det finns två versioner av spänningen för ovanstående produktmodell, respektive AC220-240V 50Hz och 120V 60Hz, se namnskylten för information om produkten.

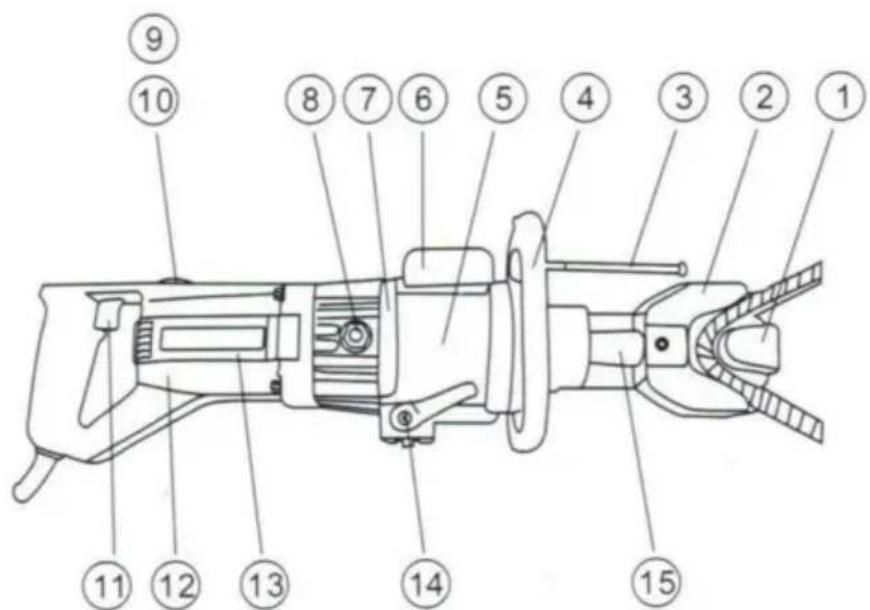

DELAR OCH SPECIFIKATIONER

NEJ.	DELARENS NAMN NEJ.		DELARENS NAMN
1	Huvud	9	Hållare für kolborste
2	Böj block	10	Kolborste
3	Justerbar propp	11	Växla
4	Sidohandtag (avtagbart)	12	Plasthus
5	Cylinder	13	Motor
6	Oljelåda	14	Växla
7	Pumphus	15	böjande kolv
8	Oljeplugg

INSTRUKTIONER

Varning: Indikerar fara som kan resultera i mindre personskada och/eller produktskada.

Skötsel: Indikerar fara som kan resultera i produktskador.

Kontroller före användning

1. Kontrollera oljenivån. 2. Kontrollera tillståndet på bockblocken och åtdragningen av bockblocksbultarna. 3. Kontrollera att strömkällan stämmer överens med bäraren.

OBS: om spänningen är för hög kan motorn brinna ut. Om spänningen är för låg genereras otillräcklig effekt. Använd aldrig likström. 4. Kontrollera att strömförsörjningen är ordentligt jordad.

VARNING: Om strömförsörjningen inte är jordad kan det leda till elektriska stötar för operatören. 5. Kontrollera att sladden är oskadad och att kontakten inte är lös.

Om en förlängningskabel ska användas, se till att den är oskadad och att den har rätt tjocklek för längden. Se tabellen nedan.

Kabelländg	110/115V	230V
	Kabelstorlek (AWG)	Nomibal diameter
Upp till 10 m (33 fot)	16	1,0 mm²
Upp till 15 m (50 fot)	14	1,25 mm²
Upp till 30 m (100 fot)	10	1,5 mm²

1. Innan du ansluter, se till att strömbrytaren är AV.

Uppvärmning

Vid kallt väder, värm upp enheten i 30–60 sekunder så att hydrauloljan får rätt viskositet. Dra i avtryckaren för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15–20 gånger.

Stopparjustering

Den justerbara stoppfunktionen för att bibehålla armeringsjärnet i kallt väder. Värm upp aggregatet i 30–60 sekunder så att hydrauloljan får rätt viskositet. Dra i avtryckaren för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15–20 gånger.

När du böjer för första gången kan du göra ett märke vid positioneringsskruven enligt böjningsvinkeln, så att du kan böja samma vinkel nästa gång.

OBS!

1. Täck inte luftventilerna.

SKÖTSEL: Om enheten täcks över kan motorn överhettas och brinna ut. 2. Om hydrauloljan överstiger 70 °C (158 °F) i temperatur, sjunker effekten. Låt enheten svalna innan du återupptar driften. (Var särskilt försiktig på sommaren, eftersom pumphuset i aluminium värms upp snabbare.) 3. Om ett effektfall observeras och motorn är ovanligt varm, kontrollera kolborstarna. 4. Dra i avlastningsventilen för att få den böjda kolven att gå tillbaka helt efter varje böjning.

UNDERHÅLL

RENGÖRING

Rengör böjmaskinen varje dag, helst direkt efter användning.

VARNING: Använd handskar för att skydda händerna från metallspån. Använd inte en luftpistol: sprängning med luft kan orsaka att metallspån och/eller damm tränger in i ögon och andningsorgan.

1. Koppla bort enheten.
2. Torka eller borsta bort all smuts och metallspån. Var särskilt uppmärksam på den nedre halvan av kolven, där smuts lättare samlas.

Oljenivåkontroll

Eftersom bjaren är hydrauliskt manövrerad måste oljenivån kontrolleras vid frekventa intervaller, helst varje dag. Misslyckande med att underhålla oljan vid rätt nivå resulterar i ett tryckfall och förlust av brytkraft.

VARNING: Hydraulolja är mycket brandfarligt. Håll dig borta från gnistor och öppen låga. Rök inte.

VARNING: Hydraulolja kan orsaka inflammation i ögon och hud. Om det intas, kommer det att orsaka diarré och kräkningar.

Vid ögonkontakt, skölj i rent vatten i minst 15 minuter och konsultera en läkare. Vid hudkontakt, tvätta noggrant med tvål och vatten.

Vid förtäring, kontakta omedelbart en läkare. Framkalla inte kräkning medvetet.

1. Oljan ska vara varm men inte het. Värm upp enheten om den är kall.
2. Justera proppen och gör tre eller fyra snitt, notera exakt vid vilken tidpunkt armeringsjärnet faktiskt går sönder.
3. Nyp en kort bit av armeringsjärnet och stanna precis innan det går av. Koppla ur enheten från strömkällan.
4. Med delvis avskuret armeringsjärn på plats, vänd enheten så att oljepluggen sitter överst. (Om enheten är varm, låt den svalna.)
5. Ta bort oljepluggen och tätningsbrickan (packningen).

VARNING: Ta aldrig bort oljepluggen när enheten är varm, annars sprutar olja ut.

6. Kontrollera att oljan är i nivå med botten av plugghålet (dvs. pumphuset är fullt till brädden). Om oljenivån är för låg, fyll på med 20-vikts hydraulolja med anti-skum- och antinötnings egenskaper (ISO-viskositetsgrad VG46, t.ex. Shell Tellus 46, Mobil DTE-25 eller Esso Uni Power SQ46). 7. Ta ut luft ur systemet efter påfyllning. Luta försiktigt kniven på längden och återställ den till ett plant läge. Fyll på igen och luta i motsatt riktning. Upprepa denna process tills all luft har dragits ut.

SKÖTSEL: Bändaren kan inte fungera korrekt om oljan innehåller luftbubblor.

1. Byt ut tätningsbricka (packning) och plugg. Anslut fräsen till strömkällan och helt tjäna armeringsjärn.

Oljebyte

Hydrauloljan bör bytas minst en gång om året, eller tidigare om den verkar smutsig.

1. Koppla bort enheten från strömkällan. Ta bort oljepluggen och packningen. Vrid

över och töm oljan i ett lämpligt kärl. När oljan upphör

att tömma ut, luta enheten bakåt så att oljan som fastnat i kolvhuset kan rinna

ut. När huset är tomt, luta enheten i motsatt riktning för att tömma

resterna i pumphuset.

1. Med dräneringshålet överst, fyll långsamt enheten med färsk olja. Byt ut kontakter

och dra åt lätt. Anslut enheten till strömkällan och för fram kolven två

eller tre gånger. Koppla ur enheten och ta bort oljepluggen. Fyll på oljenivån och byt ut

pluggen.

1. Slutligen, följ proceduren för kontroll av oljenivån (steg 2–8).

håll i havet, floden, sjön eller avloppet.

Bulttäthet

En gång i veckan eller efter var 500:e snitt, kontrollera att alla bultar är

åtdragna, särskilt de som fäster huset vid cylindern. Lösa bultar blir resultatet

i en förlust av makt.

Kolborstar

Inspektera de två kolborstarna minst en gång varannan månad. (Vanligt

borstens livslängd är 200 timmar.)

Skötsel: Slitna borstar kommer att resultera i strömavbrott, vilket gör att motorn blir varm

och irreparabelt skada ankarets kommutator.

1. Koppla bort enheten
2. Skruva av båda borstskydden och dra ut kolborstarna.
3. Byt ut borstar om de är mindre än 6 cm långa.
