HYOG-1000VA - Transformateur électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transformateur électrique abaisseur/élévateur
Modèle	HYOG-1000VA
Marque	Vevor
Tension d'entrée	CA 110 V ±15% ou CA 220 V ±15% (sélectionnable)
Tension de sortie	CA 110 V ±15% et CA 220 V ±15% (simultanément)
Puissance nominale	1000 VA
Protection contre les surcharges	Disjoncteur 10 A, fusible de surintensité, interrupteur de protection
Température de fonctionnement	-30°C à 55°C
Humidité relative	5% à 95%
Type de commutation	Interrupteur à bascule pour sélection de la tension d'entrée
Charge recommandée	60% de la puissance nominale (600 VA)
Matériau du boîtier	Métal et plastique résistant
Dimensions	Non spécifiées dans la notice, environ 20 x 15 x 15 cm (estimation)
Poids	Non spécifié, environ 5 kg (estimation)
Fonctions principales	Conversion de tension 110V↔220V, protection contre les surcharges et courts-circuits
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec ; vérifier périodiquement le fusible et les connexions
Sécurité	Ne pas démonter, haute tension ; utiliser avec une charge inférieure à la puissance nominale ; respecter la tension secteur
Pièces détachées et réparabilité	Fusible remplaçable ; contacter le revendeur pour toute panne (interrupteur externe inefficace)
Informations générales	Conforme à la directive européenne 2012/19/CE (DEEE) ; fabricant : Shanghaimuxinmuyeyouxiangongsi

FOIRE AUX QUESTIONS - HYOG-1000VA Vevor

Quelle est la tension d'entrée du transformateur HYOG-1000VA ?

Le transformateur accepte une tension d'entrée de 110 V ±15% ou 220 V ±15% selon la position de l'interrupteur à bascule.

Comment sélectionner la tension d'entrée ?

Utilisez l'interrupteur à bascule sur le panneau : positionnez-le sur 220 pour une entrée 220-240 V, ou sur 110 pour 100-120 V. Assurez-vous que la position correspond à votre secteur avant de brancher.

Le transformateur peut-il fournir du 110 V et du 220 V en même temps ?

Oui, les prises de sortie délivrent à la fois 110 V ±15% et 220 V ±15% simultanément, selon la charge branchée.

Quelle est la puissance maximale que je peux utiliser ?

La puissance nominale est de 1000 VA. Il est recommandé de ne pas dépasser 60% (600 VA) pour une utilisation en continu. Le disjoncteur déclenche à 10 A.

Que faire si le transformateur ne fournit plus de tension de sortie ?

Vérifiez d'abord le fusible de surintensité (situé à l'intérieur) et remplacez-le si nécessaire. Ensuite, contrôlez le disjoncteur : s'il est levé, abaissez la charge et appuyez pour le réinitialiser. Vérifiez aussi l'interrupteur d'air qui peut avoir coupé en cas de court-circuit.

Puis-je brancher un appareil de 2000 W sur ce transformateur ?

Non, la puissance maximale est de 1000 VA (environ 1000 W pour une charge résistive). Une charge trop élevée entraînera le déclenchement de la protection et peut endommager le transformateur.

Le transformateur peut-il être utilisé à l'extérieur ?

Il est conçu pour un usage intérieur. La plage de température est de -30°C à 55°C et l'humidité de 5% à 95%, mais il doit être protégé de la pluie et de l'humidité directe.

Comment entretenir le transformateur ?

Débranchez-le avant tout nettoyage. Essuyez le boîtier avec un chiffon sec. Vérifiez périodiquement le fusible et les connexions. Ne tentez pas de l'ouvrir : haute tension dangereuse.

Que faire si le disjoncteur se déclenche souvent ?

Cela indique une surcharge ou un défaut dans l'appareil branché. Réduisez la charge totale et vérifiez les appareils connectés. Si le problème persiste, débranchez tout et testez le transformateur sans charge. Si le disjoncteur se déclenche encore, contactez le revendeur.

Le transformateur est-il compatible avec les appareils électroniques sensibles ?

Ce transformateur est de type abaisseur/élévateur sans régulation de tension. Pour des appareils sensibles (ordinateurs, audio), utilisez un régulateur de tension ou un onduleur. La tension de sortie peut varier de ±15%.

MODE D'EMPLOI HYOG-1000VA Vevor

(L'image est à titre indicatif uniquement, veuillez vous référer à l'objet réel)

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'uti doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet collecte sélective dans l'Union européenne. Ceci s'appliq produit et à tous les accessoires marqués de ce symb produits ainsi marqués ne doivent pas être jetés avec ordures ménagères, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques électroniques.

ATTENTION

La plage de tension d'entrée de ce produit peut être sélectionnée par interrupteur à bascule.

Veuillez vérifier que la tension du secteur et la tension de commutation du produit doivent être cohérentes avant la mise sous tension.

Modèle	HYMG-500VA	HYMG-1000VA	HYMG-1500VA	HYOG-500VA	HYOG-1000VA	HYOG-1500VA
Tension d'entrée	CA 110 V ± 15 % ou CA 220 V ± 15 %
Tension de sortie	CA 110 V ± 15 % et CA 220 V ± 15 %
Puissance de sortie	500 VA	1000 VA	1500 VA	500 VA	1000 VA	1500 VA
Protecteur de surcharge	5A	10A	15A	5A	10A	15A
Température de fonctionnement	-30°C~55°C
humidité relative	5%~95%

2. Mode d'emploi du produit

Réglez l'interrupteur à bascule d'entrée du produit sur une position compatible avec la

tension secteur. (Comme indiqué dans la figure ci-dessous).

A. Réglez l'interrupteur à bascule d'entrée du produit sur une position compatible avec

la tension du secteur. (Comme indiqué dans la figure ci-dessous).

La tension d'entrée est de 220V-240V. Passez en position 220.

La tension d'entrée est de 100 V-120 V. Passez en position 110.

B. Insérez le cordon d'alimentation d'entrée dans l'extrémité du produit, puis insérez

la fiche du cordon d'alimentation dans la prise secteur.

☆ Remarque : avant de brancher l'appareil sur le secteur, veuillez vérifier si la position

du commutateur de transfert de tension d'entrée est cohérent avec la tension du secteur.

C. Veuillez utiliser la charge en fonction de la tension de la prise du panneau,

la puissance de charge doit être inférieure à la puissance nominale de l'appareil, et

la puissance de charge recommandée est de 60 % de la puissance nominale.

☆ Étant donné que l'équipement lui-même présente une certaine perte, la charge utilisant de l'énergie

doit être inférieure à la puissance nominale de l'équipement, sinon il y a un risque d'endommagement de l'équipement.

Remarques :

a. Cet équipement est équipé d'un fusible de surintensité (500 VA ou VA),

qui explosera lorsque la charge dépassera celle de l'équipement.

Si vous constatez qu'il n'y a pas de sortie, vérifiez le fusible et remplacez-le.

b. Cet équipement dispose d'un interrupteur de protection contre les

surcharges. Lorsque la charge

dépasse la charge de l'équipement, le disjoncteur de protection contre les surcharges

se lève automatiquement et déconnecte la sortie ; lorsque la charge surchargée

est résolue, vous pouvez appuyer sur la protection contre les surcharges à la main pour l'ouvrir et

reprendre le travail.

c. Cet équipement est équipé d'un interrupteur d'air. Lorsque la charge est surchargée pendant une longue période, ou que la charge est court-circuitée, l'interrupteur d'air

coupe immédiatement la sortie, protégeant ainsi l'équipement de tout dommage. Lorsque le défaut de charge est levé, fermez à nouveau l'interrupteur, et il

peut fonctionner normalement.

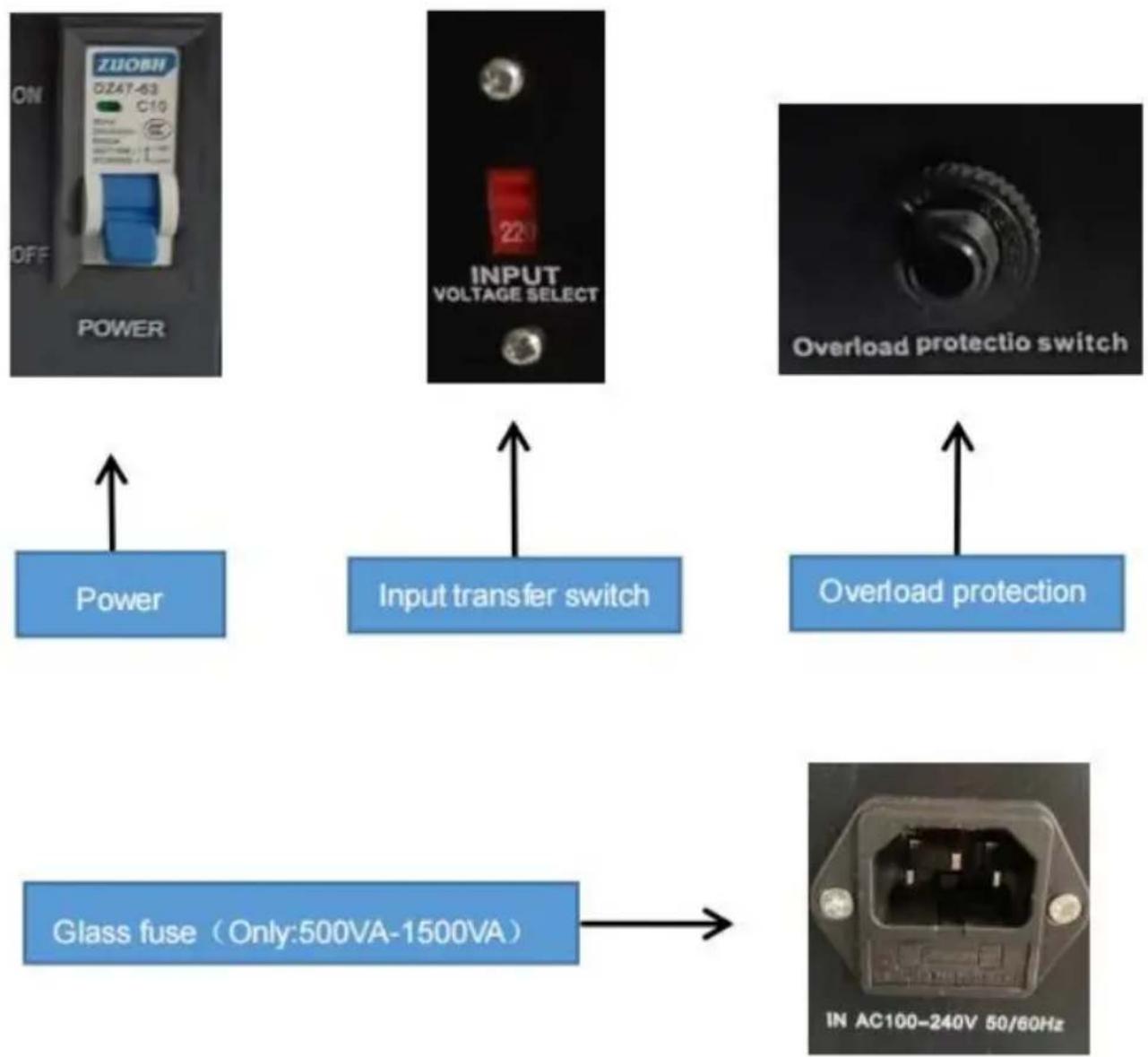

Panneau de l'appareil :

Avertissement :

Cet équipement est un appareil à haute tension. Veuillez ne pas tenter de démonter cet équipement à tout moment pour éviter tout danger. Après une panne, si le commutateur externe ne parvient pas à redémarrer l'appareil, veuillez contacter votre

revendeur pour la manutention.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 CN.
