HYOG-1000VA - Elektrisk transformator Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk transformator (ned/upp)
Modell	HYOG-1000VA
Märke	Vevor
Ingångsspänning	AC 110 V ±15% eller AC 220 V ±15% (valbar)
Utgångsspänning	AC 110 V ±15% och AC 220 V ±15% (samtidigt)
Märkeffekt	1000 VA
Överbelastningsskydd	Kretsbrytare 10 A, överströmssäkring, skyddsbrytare
Driftstemperatur	-30°C till 55°C
Relativ fuktighet	5% till 95%
Omkopplingstyp	Vippomkopplare för val av ingångsspänning
Rekommenderad belastning	60% av märkeffekten (600 VA)
Höljematerial	Metall och slitstark plast
Mått	Ej specificerade i manualen, ca 20 x 15 x 15 cm (uppskattning)
Vikt	Ej specificerad, ca 5 kg (uppskattning)
Huvudfunktioner	Spänningsomvandling 110V↔220V, överbelastnings- och kortslutningsskydd
Underhåll och rengöring	Koppla bort före rengöring, använd en torr trasa; kontrollera regelbundet säkring och anslutningar
Säkerhet	Montera inte isär, högspänning; använd med en belastning under märkeffekten; respektera nätspänningen
Reservdelar och reparerbarhet	Säkring utbytbar; kontakta återförsäljaren vid fel (extern strömbrytare ineffektiv)
Allmän information	Uppfyller EU-direktiv 2012/19/EU (WEEE); tillverkare: Shanghaimuxinmuyeyouxiangongsi

Vanliga frågor - HYOG-1000VA Vevor

Vilken är ingångsspänningen för transformatorn HYOG-1000VA?

Transformatorn accepterar en ingångsspänning på 110 V ±15% eller 220 V ±15% beroende på vippomkopplarens läge.

Hur väljer man ingångsspänningen?

Använd vippomkopplaren på panelen: ställ den på 220 för 220-240 V ingång, eller på 110 för 100-120 V. Se till att läget motsvarar ditt nät innan du ansluter.

Kan transformatorn leverera 110 V och 220 V samtidigt?

Ja, utgångsuttagen levererar både 110 V ±15% och 220 V ±15% samtidigt, beroende på ansluten belastning.

Vilken är den maximala effekt jag kan använda?

Märkeffekten är 1000 VA. Det rekommenderas att inte överskrida 60% (600 VA) för kontinuerlig användning. Kretsbrytaren löser ut vid 10 A.

Vad gör man om transformatorn inte längre ger någon utgångsspänning?

Kontrollera först överströmssäkringen (inuti) och byt ut den vid behov. Kontrollera sedan kretsbrytaren: om den är utlöst, minska belastningen och tryck in för att återställa. Kontrollera även skyddsbrytaren som kan ha slagit ifrån vid kortslutning.

Kan jag ansluta en apparat på 2000 W till denna transformator?

Nej, maximal effekt är 1000 VA (ungefär 1000 W för resistiv belastning). En för hög belastning kommer att utlösa skyddet och kan skada transformatorn.

Kan transformatorn användas utomhus?

Den är avsedd för inomhusbruk. Temperaturområdet är -30°C till 55°C och luftfuktigheten 5% till 95%, men den måste skyddas mot regn och direkt fukt.

Hur underhåller man transformatorn?

Koppla bort den före rengöring. Torka av höljet med en torr trasa. Kontrollera regelbundet säkringen och anslutningarna. Försök inte öppna den: farlig högspänning.

Vad gör man om kretsbrytaren löser ut ofta?

Detta indikerar en överbelastning eller ett fel i den anslutna apparaten. Minska den totala belastningen och kontrollera anslutna enheter. Om problemet kvarstår, koppla bort allt och testa transformatorn utan belastning. Om kretsbrytaren fortfarande löser ut, kontakta återförsäljaren.

Är transformatorn kompatibel med känsliga elektroniska apparater?

Denna transformator är av typen ned/upp utan spänningsreglering. För känsliga apparater (datorer, ljud) använd en spänningsregulator eller UPS. Utgångsspänningen kan variera ±15%.

BRUKSANVISNING HYOG-1000VA Vevor

(Bilden är endast för referens, vänligen hänvisa till det faktiska objektet)

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste använda läsa instruktionsmanualen noggrant.

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG. Symbolen som visar en överstruken soptun indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillb som är märkta med denna symbol. Produkter som är som sådana får inte kasseras med vanligt hushållsavfall måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

OBSERVERA

Spänningsingångsområdet för denna produkt kan väljas med vippströmbrytare.

Kontrollera att nätspänningen och kopplingsspänningen på produkten ska vara jämn innan den slås på.

1. PRODUKTPARAMETRAR

Modell	HYMG-500VA	HYMG-1000VA	HYMG-1500VA	HYOG-500VA	HYOG-1000VA	HYOG-1500VA
Ingångsspänning	AC110V ± 15% eller AC 220V ± 15%
Utgångsspänning	AC110V ± 15% och AC 220V ± 15%
Utgångseffekt	500VA	1000VA	1500VA	500VA	1000VA	1500VA
Överbelastningsskydd	5A	10A	15A	5A	10A	15A
Driftstemperatur	-30°C~55°C
relativluftfuktighet	5%~95%

2. Bruksanvisning för produkten

Ställ in produktens ingångsbrytare i ett läge som överensstämmer med nätspänningen. (Som visas i figuren nedan).

A. Ställ in produktens ingångsbrytare i ett läge som överensstämmer med nätspänningen. (Som visas i figuren nedan).

Ingångsspänningen är 220V-240V. Växla till läge 220.

Ingångsspänningen är 100V-120V. Växla till läge 110.

B. Sätt i strömkabeln i änden av produkten och sätt sedan in nätsladdens kontakt i eluttaget.

☆ Obs: Innan du ansluter sladden till elnätet, kontrollera att läget på ingångsspänningsomkopplaren överensstämmer med nätspänningen.

C. Använd belastningen i enlighet med spänningen på panelens utgångsuttag.

Belastningseffekten måste vara lägre än enhetens nominella effekt, och rekommenderad belastningseffekt är 60 % av nominell effekt.

Eftersom själva utrustningen har en viss förlust, måste lasten vara lägre än utrustningens nominella effekt, annars finns det risk för skador på utrustningen.

Anteckningar:

a. Denna utrustning är utrustad med en överströmssäkring (500VA eller 1500VA),

som löser ut när belastningen överstiger utrustningens kapacitet. Om

du upptäcker att det inte finns någon utgång, kontrollera och byt säkringen.

b. Denna utrustning har en överbelastningsskyddsbrytare. När lasten överstiger utrustningens kapacitet, kommer överbelastningsskyddet automatiskt att lösa ut och koppla bort utgången. När överbelastningen är åtgärdad kan du trycka på överbelastningsskyddet för hand för att återställa

och återuppta arbetet.

c. Denna utrustning är utrustad med en luftbrytare. När lasten är överbelastad under en längre tid, eller om lasten är kortsluten, kommer luftbrytaren att

omedelbart stänga av utgången och därmed skydda utrustningen från skada. När lastfelet är åtgärdat, stäng av luftbrytaren och slå på den igen, så fungerar den normalt.

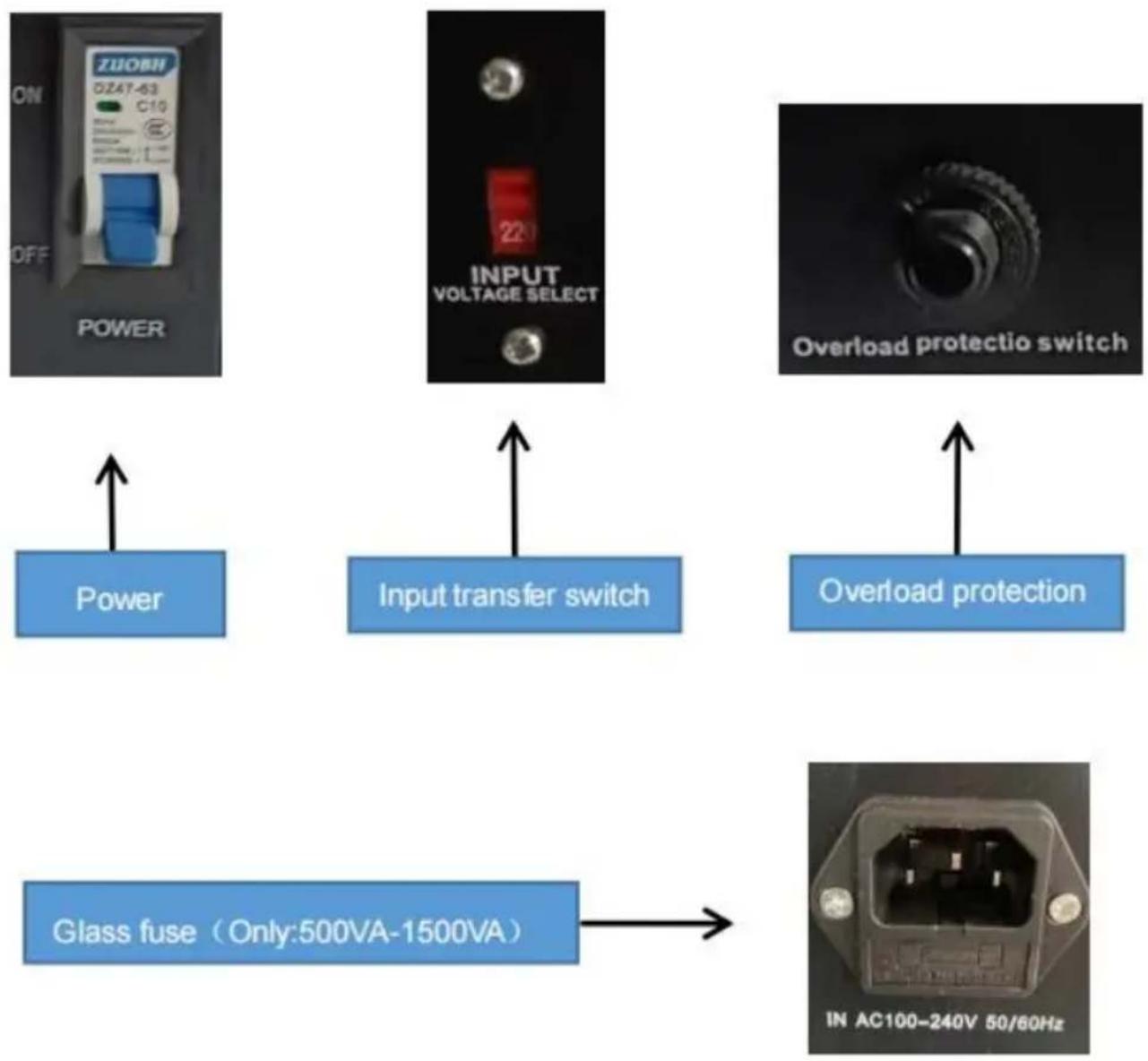

Enhetspanel:

Varning:

Denna utrustning är en högspänningsenhet. Försök inte att montera isär denna utrustning när som helst för att undvika fara. Vid

fel, om den externa brytaren inte startar om enheten, vänligen kontakta återförsäljaren för hantering.
