Caractéristiques techniques	Scie à ruban SCHEPPACH HBS250, puissance moteur 250 W, vitesse de coupe 820 m/min, largeur de coupe 250 mm, hauteur de coupe 120 mm.
Utilisation	Idéale pour le découpage de bois, de plastiques et de matériaux similaires, convient pour les travaux d'atelier et de bricolage.
Maintenance et réparation	Vérifier régulièrement la tension de la lame, lubrifier les parties mobiles, nettoyer le plateau et les guides après chaque utilisation.
Sécurité	Utiliser des lunettes de protection, éviter de porter des vêtements amples, ne jamais retirer les protections pendant le fonctionnement.
Informations générales	Poids de la machine 20 kg, dimensions 600 x 400 x 800 mm, garantie de 2 ans, manuel d'utilisation inclus.

FOIRE AUX QUESTIONS - HBS250 SCHEPPACH

Comment assembler la SCHEPPACH HBS250 ?

Suivez les instructions du manuel d'utilisation fourni. Assurez-vous de fixer toutes les pièces avec les vis et écrous appropriés.

Quelle est la puissance de la SCHEPPACH HBS250 ?

La SCHEPPACH HBS250 a une puissance de 400 W.

Quel type de lame puis-je utiliser avec la SCHEPPACH HBS250 ?

Vous pouvez utiliser des lames de scie à ruban de 10 mm de largeur adaptées aux matériaux que vous souhaitez couper.

Comment régler la tension de la lame ?

Utilisez le mécanisme de tension situé à l'arrière de la scie pour ajuster la tension de la lame en fonction des spécifications de la lame utilisée.

Quelle est la capacité de coupe maximale de la SCHEPPACH HBS250 ?

La capacité de coupe maximale est de 120 mm en hauteur et 200 mm en largeur.

Comment nettoyer la SCHEPPACH HBS250 après utilisation ?

Débranchez l'appareil et utilisez un chiffon sec pour enlever la poussière. Évitez d'utiliser de l'eau ou des liquides de nettoyage.

Que faire si la lame se bloque pendant l'utilisation ?

Éteignez immédiatement la machine, débranchez-la, puis vérifiez si la lame est mal alignée ou si elle est endommagée.

Puis-je utiliser la SCHEPPACH HBS250 pour couper des métaux ?

Non, la SCHEPPACH HBS250 est conçue principalement pour couper du bois et des matériaux similaires. Utilisez une scie appropriée pour les métaux.

Quelle est la garantie de la SCHEPPACH HBS250 ?

La SCHEPPACH HBS250 est généralement livrée avec une garantie de 2 ans, mais vérifiez les conditions spécifiques auprès du vendeur.

Comment contacter le service client de SCHEPPACH ?

Vous pouvez contacter le service client de SCHEPPACH via leur site web ou par téléphone, les coordonnées étant fournies dans le manuel d'utilisation.

MODE D'EMPLOI HBS250 SCHEPPACH

Légende des symboles figurant sur l'appareil

	Attention! Danger de mort et risque de blessures et d'endommagement de la machine en cas de non respect des instructions.
	Pour réduire le risque de blessure, lisez le mode d'emploi!
	Portez des lunettes de protection!
	Portez une protection auditive!
	Portez un masque anti-poussière!
	Attention! Risque de blessure! Ne mettez pas vos doigts dans la ruban de scie!
	Porter des gants de protection.
	Arrêtez la machine et débranchez le câble d'alimentation de la machine avant de l'assembler, de la nettoyer, de la régler et d'effectuer des travaux d'entretien, ainsi que pour la transporter.
	Sens du ruban de scie

Table des matières: Page:

1. Introduction......36
2. Description de l'appareil....36
3. Ensemble de livraison 36
4. Utilisation conforme....37
5. Consignes de sécurité....37
6. Caractéristiques techniques....40
7. Risques résiduels 40
8. Configuration et utilisation....41
9. Transport 43
10. Consignes de travail....43
11. Maintenance et nettoyage 44
12. Stockage 45
13. Raccordement électrique 45
14. Mise au rebut et recyclage 45
15. Dépannage....46

1. Introduction

Fabricant:

scheppach

Nous espérons que votre nouvelle machine vous apportera de la satisfaction et de bons résultats.

Remarque:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu pour responsable de tous les dommages subis par cet appareil et pour tous les dommages résultant de son utilisation, dans les cas suivants :

• Mauvaise manipulation,
• Non-respect des instructions d'utilisation,
• Travaux de réparation effectués par des tiers, par des spécialistes non agréés,
• Remplacement et montage de pièces de rechange qui ne sont pas d'origine.
  • Utilisation non conforme,
• Lors d'une défaillance du système électrique en cas de non-respect des réglementations électriques et des normes VDE 0100, DIN 57113 / VDE0113.

Nous vous recommandons:

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.

Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme. Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d'indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité continues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.

Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

En plus des consignes de sécurité contenues dans ce manuel d'utilisation et des réglementations spécifiques de votre pays, vous devez respecter les règles techniques généralement reconnues pour l'utilisation de la machine.

Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

2. Description de l'appareil (Fig. 1)

1 Porte du boîtier
2 Dispositif de verrouillage de la porte
3 Dispositif de protection du ruban de scie
4 Dispositif de guidage du ruban de scie
5 Butée longitudinale
6 Élargissement de table
7 Plateau
8 Levier de verrouillage
9 Châssis
10 Interrupteur Marche/Arrêt
11 Poignée de tension du ruban de scie
12 Poignée de tension de la courroie
13 Poignée de réglage du dispositif de protection du ruban de scie
14 Guide de coupe diagonale (non illustré)
15 Châssis de base

3. Ensemble de livraison

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez les matériaux d'emballage, ainsi que les protections mises en place pour le transport (s'il y a lieu).
  • Vérifiez que la fourniture est complète.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

⚠ Attention!

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

• Scie à ruban
• Table de sciage
• plaque support
• Rail avec graduation
• Poussoir
  • Rail pour guide parallèle
• Butée longitudinale
• Clé allen (3x)
• Tournevis

• Clé à fourche (2x)

• Traverse transversale supérieure (2x)

• Traverse longitudinale supérieure (2x)
• Traverse transversale inférieure (2x)
• Traverse longitudinale inférieure (2x)

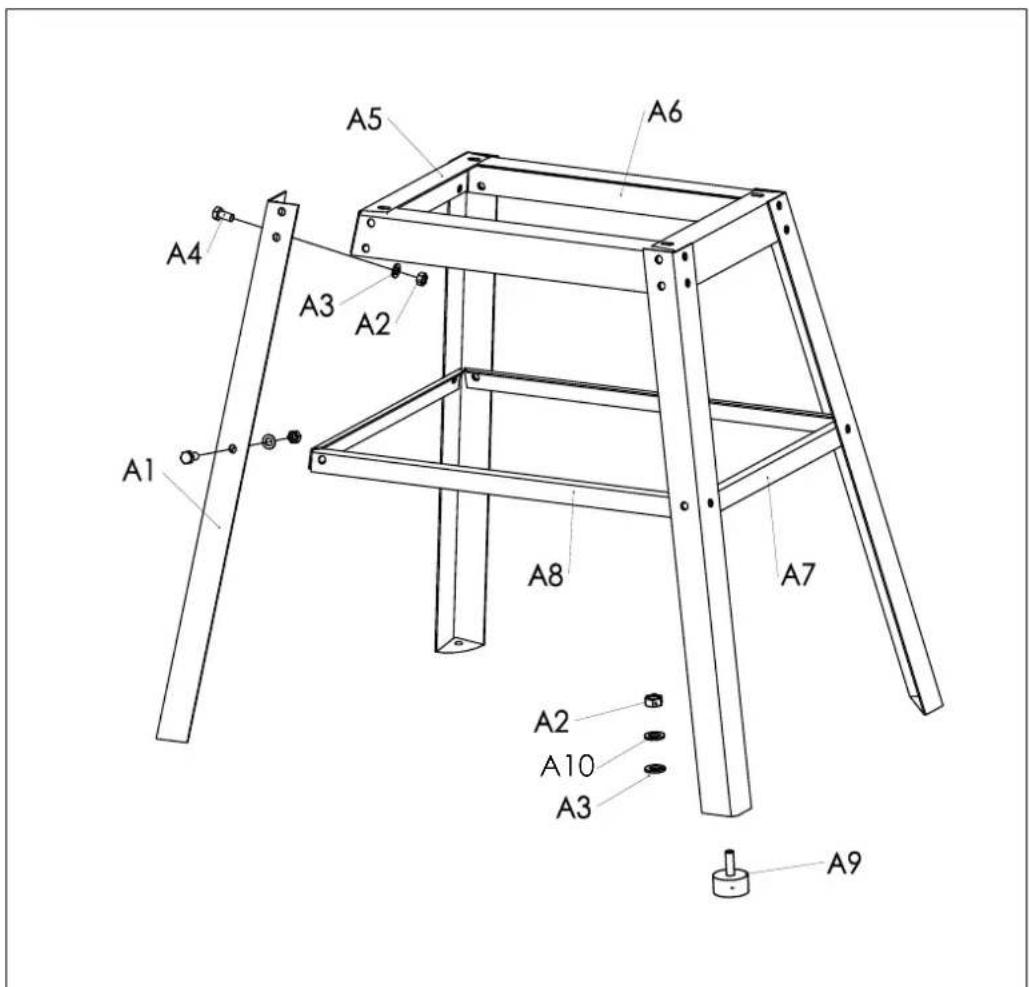

• Pieds (4x)
• Élargissement de table avec rail de maintien du guide parallèle
• Matériel de fixation
• Mode d'emploi d'origine

4. Utilisation conforme

La scie à ruban sert à découper le bois ou les matériaux semblables au bois en sens longitudinal ou transversal. Les pièces rondes ne doivent être coupées qu'à l'aide de dispositifs de retenue appropriés.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Utilisez exclusivement des rubans de scie appropriés pour la machine. Le respect des consignes de sécurité et des instructions de montage ainsi que des informations de service dans le mode d'emploi est également partie intégrale d'une utilisation conforme à l'affectation prévue.

Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et être instruites des risques éventuels. En outre, les règlements de prévoyance contre les accidents en vigueur doivent être strictement respectés.

D'autre part, il faut suivre les autres règles générales à l'égard de la médecine du travail et de la sécurité.

Des transformations effectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. En dépit d'une utilisation selon les règles, il n'est pas possible d'écarter complètement certains facteurs de risques restants. Dues à la construction et à la conception de la machine, les problèmes suivants peuvent apparaître:

• Baisse de l'ouïe lorsque le serre-tête antibruitnécessaire n'est pas utilisé.
• Émissions nocives de poussières de bois dans le cas d'une utilisation dans des locauxfermés.
• Risque d'accident par le contact de la main dans la zone de coupe non couverte de l'outil.
• Risque de blessure pendant le changement d'outil (risque de coupure).
• Risque de blessure dû à l'éjection de pièces ou morceaux de pièces.
• Risque d'écrasement des doigts.

• Danger à cause du rebond.
- Risque de basculement de la pièce à travailler dû à une surface d'appui insuffisante de la pièce.
- Contact avec l'outil de coupe.
- Ejection de morceaux de branches et de morceaux de pièces à travailler.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

5. Consignes de sécurité

Avertissement! Lors de l'utilisation d'outils électriques, il convient de toujours respecter les consignes de sécurité de base afin de réduire le risque de feu, de choc électrique et de blessure des personnes, y compris les consignes suivantes.

Lire l'ensemble de ces consignes avant toute utilisation de ce produit et sauvegarder ces informations.

Travail en toute sécurité

1. Maintenir la zone de travail propre !
2. Les zones en désordre et les établis sont propices aux accidents.
3. Tenir compte de l'environnement de la zone de travail. !
4. Ne pas exposer les outils à la pluie.
5. Ne pas utiliser les outils dans des environnements mouillés ou humides.
6. Maintenir la zone de travail bien éclairée.

7. Ne pas utiliser les outils en présence de liquides ou de gaz inflammables.

8. Protection contre les chocs électriques

9. Eviter tout contact corporel avec des surfaces mises ou reliées à la terre (par exemple canalisations, radiateurs, cuisinières, réfrigérateurs).

10. Maintenir les autres personnes éloignées

- Ne pas laisser les personnes, notamment les enfants, non concernées par le travail en cours, toucher l'outil ou le prolongateur et les maintenir éloignées de la zone de travail.

1. Entreposage des outils

- Lorsqu'ils ne sont pas utilisés, il convient d'entreposer les outils en un lieu fermé et sec, hors de la portée des enfants.

1. Ne pas forcer l'outil

- Il réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été conçu.

1. Utiliser le bon outil

- Ne pas forcer les petits outils pour qu'ils effectuent le travail d'un outil industriel.

- Ne pas utiliser les outils à des fins non prévues, par exemple, ne pas utiliser de scies circulaires pour couper des branches d'arbre ou des billes de bois.

1. Porter des vêtements appropriés

2. Ne pas porter de vêtements amples ou de bijoux, car ils peuvent être happés par des éléments en mouvement.

3. Le port de chaussures antidérapantes est recommandé pour les travaux en extérieur.

4. Porter un dispositif de protection des cheveux destiné à contenir les cheveux longs.

5. Utiliser un équipement de protection

6. Utiliser des lunettes de sécurité.

7. Utiliser un masque normal ou anti-poussière si les opérations de travail génèrent de la poussière.

8. Connecter l'équipement d'extraction de poussière

9. Si l'outil comporte des équipements permettant de le raccorder à un dispositif d'extraction et de récupération de poussière, s'assurer qu'il est raccordé et correctement utilisé.

10. Lors de l'utilisation de l'appareil dans un espace clos, il doit impérativement être raccordé à un dispositif d'aspiration.

11. Fixation de la pièce à usiner

12. Utiliser, dans toute la mesure du possible, des pinces ou un étau afin de maintenir la pièce à usiner. Cette pratique est plus sûre que l'utilisation des mains pour maintenir la pièce et permet de mieux utiliser la machine.

13. Lors de l'usinage de pièces longues, il est nécessaire d'utiliser un support supplémentaire (par exemple des servantes ou des tréteaux etc.) afin d'éviter que la machine ne bascule.

14. Toujours maintenir la pièce fermement appuyée sur la table et contre le guide afin d'éviter que la pièce se déplace ou tourne.

15. Ne pas adopter d'attitude exagérée

16. Gardez une position et un équilibre adaptés à tout moment.

17. Ne pas placer les mains de façon inadéquate de façon à éviter qu'une ou les deux mains ne puissent entrer en contact avec la lame de scie suite à un dérapage impromptu.

18. Entretenir les outils avec soin

19. Veiller à ce que les outils de coupe soient affûtés et propres pour obtenir de meilleures performances et travailler en toute sécurité.

20. Suivre les instructions de graissage et de remplacement des accessoires.
21. Examiner les câbles d'alimentation des outils de manière régulière et les faire réparer, lorsqu'ils sont endommagés dans un atelier d'entretien agréé.
22. Examiner les prolongateurs de manière régulière et les remplacer s'ils sont endommagés.

- Maintenir les poignées sèches, propres et exemptes de tout lubrifiant et de toute graisse.

1. Déconnecter les outils

- Déconnecter les outils de l'alimentation lorsqu'ils ne sont pas utilisés, avant leur entretien et lors du remplacement des accessoires, tels que lames, forets et outils de coupe.

1. Retirer les clés de réglage

- Prendre l'habitude de vérifier si les clés et autres outils de réglage sont retirés de l'appareil avant de le mettre en marche.

1. Eviter tout démarrage intempestif

- S'assurer que l'interrupteur est en position « arrêt » lors du branchement au secteur.

1. Utiliser des rallonges conformes pour l'utilisation à l'extérieur

- Lorsque l'outil est utilisé à l'extérieur, utiliser uniquement des rallonges homologuées pour une utilisation à l'extérieur et comportant le marquage correspondant.

1. Rester vigilant

- Regardez ce que vous êtes en train de faire, faites preuve de bon sens et n'utilisez pas l'outil lorsque vous êtes fatigué.

1. Vérifier les éléments éventuellement endommagés.

- Avant d'utiliser l'outil, il convient d'examiner attentivement tous les dispositifs de protection et toute les pièces légèrement endommagés afin de d'assurer qu'ils fonctionnent correctement et remplissent la fonction prévue.

• Vérifier la mobilité des parties mobiles en s'assurant qu'elles ne sont pas bloquées, l'absence de toutes pièces cassées. Tous les éléments doivent être correctement montés pour assurer un fonctionnement correct de l'appareil.
• Il convient de réparer ou de faire remplacer tout dispositif de protection ou pièce endommagés dans un atelier d'entretien agréé, sauf indication contraire figurant dans le présent manuel d'utilisation.
• Faire remplacer les interrupteurs défectueux par un atelier d'entretien agréé. Ne pas utiliser de câbles d'alimentation ou de rallonges défectueux.

• Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à l'état d'arrêt.

• Avertissement!

- L'utilisation de tout accessoire ou de toute fixation autre que ceux recommandés dans le présent manuel d'utilisation peut engendrer un risque de blessure.

1. Attention!

- Le recours à d'autres outils et accessoires peut entraîner un risque de blessures.

1. Faire réparer l'appareil par un électricien qualifié

- Cet outil électrique satisfait aux règles de sécurité applicables. Les réparations doivent être effectuées uniquement par du personnel qualifié en utilisant des pièces de rechange d'origine afin de ne pas exposer l'utilisateur à un risque important.

⚠ AVERTISSEMENT! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

Mesures de sécurité spécifiques pour les scies a ruban

- Ne pas utiliser l'outil lorsque le protecteur de lame de scie est ouvert.

- Si la coupe concerne du bois rond ou de forme irrégulière, il est indispensable d'utiliser un dispositif empêchant la pièce de tourner.

- Ne pas utiliser de lames de scie déformées ou endommagées.

- Remplacez la plaquette lumière de table lorsqu'il est endommagé.

- Raccordez un dispositif d'aspiration de la poussière. Si des raccords d'aspiration de poussière et des dispositifs de collecte sont disponibles, assurez-vous que ceux-ci sont raccordés et utilisés, notamment lorsque vous coupez du bois.

- N'utilisez la scie à ruban que si l'ensemble des systèmes de protections sont mis en place

- Utilisez l'outil approprié. N'utilisez pas de machine de faible puissance pour les travaux lourds. N'utilisez pas les outils à des fins pour lesquelles ils ne sont pas conçus. N'employez pas une scie à ruban par exemple pour découper des branches ou du bois de chauffage. Faites attention : l'utilisation de la scie à ruban et la vitesse à utiliser dépendent du type de matériau à couper

- Ne pas nettoyer la scie à ruban pendant l'utilisation.

- Utilisez des équipements de protection individuelle: - Portez un casque de protection auditif.

- Utilisez un masque de protection ou masque anti poussière.

- Utilisez des gants de protection pour manipuler la scie à ruban ou les matériaux rugueux.

- Utilisez un poussoir pour scier de long contre la butée parallèle.

- Le dispositif de protection du ruban de scie (10) doit se trouver en position inférieure pendant le transport de la scie à ruban.

- Dans le cas des coupes en biais lorsque la table est inclinée, placez le guide du côté le plus bas de la table.

- Procédez avec la plus grande précaution si vous coupez des corps ronds tels que des barres ou des tubes. Ceux-ci peuvent rouler devant la lame de scie et provoquer un coïncement des dents. Utilisez un dispositif empêchant la pièce à usiner de tourner.

- Lors du sciage de planches en sens vertical, il faut utiliser un dispositif empêchant le rebond de la pièce à scier.

- Ne saisissez pas la machine par les capots et éléments de protection pour la transporter et ne les utilisez pas pour un fonctionnement non approprié de la machine.

- Positionnez le protecteur du ruban de scie à une hauteur d'environ 3 mm au-dessus du matériau à scier.

- Conserver un poussoir en lieu sûr et à proximité de la scie à ruban.

- Après l'arrêt de l'entraînement de la lame, ne freinez en aucun cas la lame et laissez-la s'arrêter librement.

- N'utilisez pas de lames de scie qui ne correspondent pas aux caractéristiques indiquées dans ce mode d'emploi.

- Les dispositifs de sécurité de la machine ne doivent pas être démontés ni mis hors fonction. Faites remplacer immédiatement tout dispositif de sécurité défectueux ou endommagé.

- Ne sciez pas de pièces trop petites pour être tenues à la main en toute sécurité.

- Appuyez toujours fermement la pièce à usiner contre la surface de travail.

- Soyez particulièrement prudent en scient des matériaux présentant des sections irrégulières.

- Procédez avec la plus grande précaution si vous coupez des corps ronds tels que des barres ou des tubes. Ceux-ci peuvent rouler devant la lame de scie et provoquer un coïncement des dents. Soutenez de telles pièces à l'aide d'une cale.

- En retirant la pièce, des dents peuvent se coincer dans le trait de scie, ceci en particulier si les copeaux bloquent le trait. Dans ce cas, vous devriez arrêter la scie, retirer la fiche de la prise de courant, ouvrir le trait de sciage et retirer la pièce.

- Evitez de scier du bois rond en sens transversal sans utiliser de maintien approprié.

- Ne montez que des lames de scie bien affutées, sans fissures et non déformées.

- Les lames de scie défectueuses doivent immédiatement être remplacées.

- N'enlevez jamais d'éclat, de copeaux détachés ou de pièces de bois coincées pendant le fonctionnement de la lame de scie.

- Avant de mettre la machine en marche, vérifiez que les clés et les outils de réglage soient bien enlevés.

• Positionnez la scie à ruban dans une position stable. Veuillez à avoir une position stable lors de l'utilisation.
• Réglez toujours correctement la tension de la lame pour empêcher que les lames de scie ne se déchirent.
• Réglez toujours correctement la tension de la lame pour empêcher qu'elle ne se casse.
• Entretenez votre outil avec soin. Maintenez les outils bien affûtés et propres pour pouvoir travailler mieux et en toute sécurité. Respectez les consignes de maintenance et les instructions relatives au changement de l'outil et faites-le remplacer par un spécialiste agréé en cas de détérioration. Contrôler régulièrement le câble de rallonge et remplacez-le lorsqu'il est endommagé. Maintenez les poignées sèches et exemptes d'huile et de graisse.
• La machine est équipée d'un interrupteur de sécurité contre toute remise en service après une coupure de courant
• Attention, supportez les pièces longues pour éviter qu'elles ne basculent à la fin de la coupe.
• Ne jamais mettre la machine en marche lorsque la porte qui protège le ruban de scie ou lorsque le guide lame est ouvert.
• Veuillez à sélectionner une vitesse et un ruban de scie adéquats pour le matériau à scier.
• Placez les dispositifs de protection réglables aussi près que possible de la pièce.
• Placez le poussoir dans le support prévu à cet effet sur la machine afin de toujours pouvoir l'atteindre et l'avoir à portée de main depuis votre position de travail normale.
• En position normale, l'opérateur se trouve devant la machine.

6. Caractéristiques techniques

Moteur électrique 220 - 240 V \~, 50 Hz

Puissance (S1) 420 W
Vitesse de rotation 1400 min	-1
Longueur du ruban de scie 1790 mm
Largueur du ruban de scie 6 mm
Largueur du ruban de scie max.	13 mm
Vitesse de coupe I	660 m/min
Vitesse de coupe II	960 m/min
Hauteur de passage	0 - 120 mm
Largeur de passage	245 mm
Taille de la table	300 x 300 mm
Domaine de pivotement de la table	0° bis 45°
la taille max. de la pièce à usiner	580 x 400 x 120 mm

Poids total 28,5 kg

La pièce doit au moins présenter une hauteur de 3 mm et une largeur de 10 mm.

Les valeurs totales des vibrations ont été déterminées conformément à l'EN 61029.

Niveau de pression acoustique L_pA	77,4 dB(A)
Imprécision de mesure K_pA	3 dB
Niveau acoustique L_WA	90,4 dB(A)
Imprécision de mesure K_WA	3 dB

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d'audition. Les valeurs globales d'oscillation (somme vectorielle des 3 directions) ont été calculées conformément à la norme EN 61029.

7. Risques résiduels

La machine est construite selon le niveau le plus moderne de la technologie et dans le respect des règles de sécurité reconnues. Toutefois, certains risques résiduels peuvent persister lors de l'utilisation.

• Si la pièce n'est pas guidée correctement, il y a risque de blessure pour les doigts et les mains du fait de la marche du ruban.
• Lorsque la pièce n'est pas fixée ou guidée correctement ou bien lors du travail sans butée. il y a risque de blessures car la pièce peut être éjectée.
• Les poussières de bois ou les copeaux représentent un danger pour la santé. Porter impérativement des vêtements de protection personnels telles que des lunettes de protection. Utiliser un dispositif d'aspiration!
• Un ruban défectueux est une source de blessures. Vérifier régulièrement l'état correct du ruban. Lors du changement du ruban, il y a risque de blessures aux doigts et aux mains. Porter des gants appropriés.
• Lors de la mise de la machine sous tension, il y a risque de blessure lorsque le ruban démarre.
• L'utilisation de câbles électriques de raccordement incorrects ou défectueux peut provoquer des blessures dues au courant. Les cheveux longs et les vêtements amples peuvent représenter une source de risques lorsque le ruban est en marche. Porter des vêtements de protection personnel – filet sur les cheveux et vêtements de travail collants.
• Même si toutes ces mesures de précaution sont prises, il peut rester certains risques non évidents au premier abord.
• Les risques résiduels peuvent être minimisés en respectant les „Consignes de sécurité“, les explications du chapitre sur „Consignes de sécurité “ et les explications des „Instructions de service“.

8. Configuration et utilisation

Avant la mise en service

La machine doit être implantée de façon stable, donc sur un établi, ou bien être vissée à un support solide. Des alésages ont été forés dans ce but dans le pied de la machine.

• La table de menuisier doit être correctement montée.
• Avant la mise en service, montez tous les capots et dispositifs de sécurité selon les règles de l'art.
• Le ruban de scie doit fonctionner sans gène.
• Si vous sciez un bois déjà travaillé, faites attention aux corps étrangers tels que clous ou vis etc.
• Avant d'actionner l'interrupteur Marche/Arrêt, assurez-vous que le ruban de scie soit correctement monté et que les pieces mobiles fonctionnent avec souplesse.
• Avant de raccorder la machine, vérifiez bien que les données sur la plaque signalétique correspondent à celles du réseau.

Outil de montage

• 1 clé à fourche SW 10/13

8.1 Montage du châssis de base (Fig. 2 + 3 + 3.1)

Eléments de montage:

• 4 pieds de support (A)
- étançons bas (B): 2 x longs + 2 x courts
- étançons haut (C): 2 x longs + 2 x courts

Éléments de fixation (24 boulons à six pans M8 x 14, 48 rondelles de 8 mm, 24 écrous de 8 mm; 4 boulons à six pans M6 x 40, 8 rondelles de 6 mm, 4 écrous de 8 mm, 4 Rondelles frein M8)

Lors du montage, serrer légèrement toutes les vis à la main.

• Montez respectivement un étançon bas (B) avec 2 vis M8 x 16, 2 rondelles et 2 écrous sur 2 pieds de support.
• Assemblez maintenant les entretoises (C) haut à l'aide de 4 vis à 6 pans M8 x 16, de 4 rondelles et de 4 écrous sur les pieds du piétement (A) comme montré en Fig. 3.
• Placez un carton derrière la machine et faites-la baculer vers l'arrière avec précaution jusqu'à ce que la machine repose sur le boîtier.
• Placez le châssis pré-assemblé (Fig.3) sous la plaque de base de la scie à ruban, vissez les 4 boulons à 6 pans M8 x 45 équipés de 8 rondelles de 8 mm, de 4 rondelles-ressort et de 4 écrous à la main. (Fig. 3.1)
• Placez la machine montée sur le châssis de base sur une surface plane et serrez fermement toutes les vis.

8.2 Montage du plateau, (Fig. 4 - 6)

• Mettez l'insert de table (a) en place dans l'évidement prévu dans la table de la machine (7) (Fig.4). (Pour la remplacer déposez la table dans l'ordre inverse du montage)
• Faites passer le ruban de scie dans la fente de la table. Placez la table par rapport à son support de telle manière que la vis de fixation (b) puisse être introduite au travers du support (c).(Fig. 4.1+4.2)
• Fixez la table en serrant l'levier de dégagement rapide (E) à fond.(Fig. 4+5)
• Vérifiez que le ruban de scie tourne librement et ne touche pas la table.
• Assemblez le boulon M6 x 40 à l'aide des deux rondelles et de l'écrou à la table (Fig. 5.1)
• Ajustez la table en angle droit par rapport au ruban de scie en vous servant de la vis de réglage (F). – Utilisez l'équerre –
• Contrez la vis de réglage (F) et serrez l'levier de dégagement rapide (E).
• Positionnez le pointeur à 0 sur la graduation (G).

8.3 Assemblez l'élargissement de table (Fig. 7 + 7.1 + 7.2 + 7.3 + 7.4)

Enlevez les deux vis et leurs rondelles (d) de l'élargissement de table (6) (Fig. 7)

Insérez l'élargissement de table (6) dans la table mise en place sur la machine. Veillez ce faisant à ce que le levier de serrage (8) soit desserré (Fig. 7.1+7.2).

Poussez l'élargissement de table à fond dans la table (Fig. 7.3) afin de fixer les deux vis (d) de chaque côté (Fig. 7.4). Veillez à ce que les vis (d) soient bien mises en place des deux côtés. Ces deux vis servent à limiter la course de l'élargissement lorsqu'il est tiré de côté..

8.4 Montage du guide parallèle (Fig. 8)

Montez le guide parallèle (5) en le positionnant à l'arrière et en abaissant le levier de verrouillage (K) vers le bas.

• Pour le démontage, relevez le levier (K) vers le haut et enlevez le guide parallèle (5).
• La force de serrage du guide parallèle peut être réglée à l'aide de la vis moletée (P) située à l'arrière.

8.5 Réglage de la largeur de coupe (Fig. 8 + 8.1)

• Pour scier des pièces de bois de long, il faut utiliser le guide parallèle (5).
• Placez le guide parallèle (5) sur le rail (Q) à droite ou à gauche de la lame.
• Vous trouverez deux graduations (L/M) sur le rail supportant le guide parallèle (5) qui indiquent entre le guide parallèle et la lame.
• Placez le guide parallèle (5) à la cote souhaitée en utilisant le repère de la loupe (O) et bloquez-le à l'aide du levier de verrouillage (8) du guide parallèle (Fig. 8)

8.6 Utilisation de l'élargissement de table

(Fig. 9 - 10)

• En présence de pièces larges, il est recommandé de toujours utiliser l'élargissement de table (6).
• Déverrouillez le levier (8) et sortez l'élargissement de table jusqu'à ce quel a pièce à scier soit complètement maintenue sans risquer de basculer (Fig. 10)

8.7 Remplacement du ruban de scie (Fig. 11 + 12)

Attention : Débranchez la prise électrique !

Attention! Pour remplacer la lame, portez des gants de protection ! Vous risquez de vous blesser!

• Pour enlever le guide parallèle et l'élargissement procédez dans l'ordre inverse (Fig. 7-8)
• Ouvrez le capot protecteur de lame en haut et en bas.
• Détendez la lame en desserrant le bouton de tension de lame (11), enlevez la lame Fig. 11
• Mettez la nouvelle lame en place.

Correction latérale (Fig. 11)

• Le ruban de scie doit se trouver à peu près au centre des roues de ruban.
• Tournez la roue de ruban supérieure à la main dans le sens de coupe et procédez à la correction latérale avec la poignée (J).
• Attention! La lame doit rester au milieu du bandage du volant après avoir effectué plusieurs tours. Contrôle visuel.
• Tournez la roue de scie à la main dans le sens de coupe, tout en réglant la tension définitive au moyen de la vis tendeur (11). La tension dépend de la largeur du ruban de scie. Les rubans de scie larges sont plus difficiles à tendre que les plus minces.
• Après le réglage, serrez fermement écrou de blocage (N). Fermez le couvercle de protection.
• Attention! Une tension trop élevée conduit à la rupture précoce!
• Assemblez l'élargissement de table dans l'ordre inverse (Fig. 7-7.4)
• Toujours détendre le ruban de scie après chaque utilisation. Pour cela, desserrez la vis tendeur (11).

8.8 Réglage de la vitesse de rotation

(Fig. 12 + 13 + 13.1)

Débranchez la prise électrique!

• Ouvrez le capot de protection inférieur. La table de scie doit être légèrement inclinée
• Détendre la courroie à l'aide de la manivelle de serrage (12).
• Placez la courroie dans la position souhaitée. (S1 ou S2)
• Retendre la courroie avec la poignée de traction (12).
• Fermez le capot de protection inférieur.

Plage de vitesse:

Niveau de vitesse 1 360 m/min.

Pour scier du bois dur, des matériaux assimilables à du bois dur et pour les coupes fines.

Niveau de vitesse 2 720 m/min.

Pour scier du bois tendre et réaliser des coupes moins fines.

8.9 Guidance du ruban de scie (Fig. 14)

En actionnant le bouton de blocage (13), vous pouvez ajuster le guidage du ruban de scie (4).

Le guidage de ruban supérieur peut être réglé entre 0 et 175 mm à la hauteur de la pièce.

Une distance aussi minimale que possible par rapport à la pièce garantit un guidage optimal du ruban et un travail sûr!

Contre-palier de butée (Fig. 15 + 16)

Les contre-paliers de butée (e) absorbent la pression d'avance de la pièce. Réglez les contre-paliers de butée supérieurs et inférieurs de sorte qu'ils touchent légèrement le dos du ruban de scie. Serrer les vis (g). La distance doit être d'environ 0,5 mm.

Roues de guidage supérieures. (Fig. 15)

Ajustez les roues de guidage supérieures (f) à la largeur respective du ruban de scie. Les rebords avant des roues de guidage doivent au trop atteindre la base dentée du ruban de scie. Aussitôt que les roues de guidage effleurent le ruban de scie, serrer les vis (g).

Roues de guidage inférieurs (Fig. 16)

Ajustez les roues de guidage supérieures (i) à la largeur respective du ruban de scie. Les rebords avant des roues de guidage doivent au trop atteindre la base dentée du ruban de scie. Aussitôt que les roues de guidage effleurent le ruban de scie, serrer les vis (h).

Le ruban de scie ne doit pas coincer!

8.7 Stockage du pousse-bois (Fig. 17)

Afin de toujours avoir le pousse-bois (R) à portée de main, accrochez-le au crochet prévu à cet effet (j) sur le côté gauche supérieur de votre scie à ruban.

8.10 Guide d'angle (14) (optionnel) (Fig. 18)

• Faites glisser le guide d'angle (o) dans une rainure (k) de la table de la machine.
  • Desserrez la mollette de maintien (I)
• Tournez le guide d'angle (o) jusqu'à atteindre l'angle désiré. La flèche du guide d'angle indique la valeur de l'angle réglé.
• Resserrez la mollette de maintien (I).
• La butée (n) du guide d'angle (o) peut être déplacée. Pour ce faire desserrez les vis moletées (m) et faites glisser la butée (m) à la position désirée.

Reserrez les vis moletées (m).

- Attention ! Ne poussez pas la butée (n) vers la lame de scie.

8.11 Interrupteur Marche/Arrêt (Fig. 1)

• En appuyant sur la touche verte „1“ (10), la scie peut être mise en circuit.
• Pour mettre la scie hors circuit, il faut appuyer sur la touche rouge „0“(10).
• La scie à ruban est dotée d'un interrupteur basse tension. En cas de panne de courant, il faut remettre la scie à ruban en circuit.

Attention!

Avant d'entreprendre les travaux, tous les dispositifs de protection et les couvercles doivent être installés sur la machine. Les roues supérieure et inférieure du ruban sont recouvertes d'une protection fixe et d'un couvercle de boîtier amovible. La machine s'éteint aussitôt que le couvercle du boîtier est ouvert. La mise en marche est uniquement possible lorsque le couvercle est fermé.

9. Transport

Attention!: Lors du transport de la machine, tenez compte de son poids et demandez l'aide d'au moins une personne !

Utilisation des roues de déplacement.

Placez-vous du côté des roues. Tirez la partie supérieure de la machine vers vous, de façon à ce que la machine repose sur les roues et puisse être déplacée. Maintenez fermement la machine par le piétement (9).

Attention ! Tenez compte du centre de gravité élevé de la machine.

Attention ! Ne maintenez jamais la machine par les protections de sécurité de la machine pour la transporter.

10. Consignes de travail

Les recommandations suivantes sont des exemples illustrant de l'utilisation sûre des scies à ruban. Les méthodes de travail sûres présentées ci-dessous sont considérées comme une contribution à la sécurité, mais peuvent ne pas être recommandées, complètes ou suffisantes pour chaque utilisation. Elles ne peuvent pas traiter de toutes les situations de danger potentielles et doivent être interprétées avec le plus grand soin.

En cas d'utilisation dans des pièces fermées, il faudra raccorder la machine à un dispositif d'aspiration.

Pour les travaux effectués dans des zones industrielles, il faudra utiliser un dispositif d'aspiration conçu pour une utilisation commerciale.

• Détendre le ruban de scie lorsque la machine n'est pas utilisée, p. ex. lorsque le travail est terminé. Apposez une étiquette d'information sur la machine pour le prochain utilisateur, lui rappelant de tendre le ruban de scie.
• Rassemblez les rubans de scie non utilisés et les conserver dans un endroit sec. Inspectez la machine à l'égard de dommages (dents, fissures), avant chaque utilisation. Ne pas utiliser de rubans de scie endommagés.
• Portez des gants de protection appropriés lors de la manipulation des rubans de scie.
• Avant d'entreprendre les travaux, tous les dispositifs de protection et de sécurité doivent être installés de manière fiable sur la machine.
• Ne jamais nettoyer le ruban de scie ou le guidage de ruban de scie avec une brosse à main ou un grattoir lorsque le ruban de scie est en marche. Les rubans de scie résinifiés représentent un danger pour la sécurité du travail et doivent être nettoyés sur une base régulière.
• Portez des lunettes de protection et un protègeouïe pendant le travail pour votre propre protection. Portez une résille si vos cheveux sont longs. Retroussez les manches jusqu'aux coudes si elles sont longues.
• Lors du travail, toujours placer le guidage du ruban de scie aussi près que possible de la pièce.
• Veillez à un éclairage suffisant dans la zone de travail et dans les environs de la machine.
• Toujours utiliser une butée longitudinale pour les coupes rectilignes, afin d'éviter que la pièce ne bascule ou ne glisse.
• Pour le traitement des pièces minces avec avancement manuel, toujours utiliser le poussoir.
• Pour les coupes en biais, placez la table de sciage dans la position appropriée et guider la pièce jusqu'à la butée longitudinale.
• Pour couper les mortaises et tenons en forme de queue d'aronde, ou les clavettes, il est important de pivoter la table de sciage dans la position positive (Plus) ou négative (Moins). Veillez à un bon guidage de la pièce.
• Pour les coupes en arc et les coupes irrégulières, faire avancer la pièce de façon uniforme en la tenant des deux mains avec les doigts bien fermés. Tenir la pièce des deux mains jusqu'à la zone de sécurité.
• Il convient d'utiliser un gabarit pour les travaux récurrents de coupes en forme d'arc et de coupes irrégulières.
• Lors du sciage de billes, bloquer la pièce de sorte qu'elle ne tourne pas.
• Pour les coupes en diagonale, utiliser le guide de coupe diagonale disponible en option.

10.1 Exécuter des coupes longitudinales (Fig. A)

La pièce à usiner est coupée en longueur.

• Réglez la guide parallèle (5) sur le côté gauche (dans la mesure du possible) du ruban de scie conformément à la largeur désirée.
• Abaissez le guidage du ruban de scie (4) sur la pièce. (8.9)
• Mettez la scie en circuit.
• Poussez un bord de la pièce à usiner de la main droite contre la guide parallèle (5) pendant que le côté plat se trouve sur la table de menuisier (7).
• Poussez la pièce régulièrement le long de la guide parallèle (5) dans le ruban de la scie.
• Important : Il faut bloquer les pièces à usiner pour les empêcher de basculer à la fin de la coupe (p. ex. avec un support de dérouleur etc.)

Attention ! Utilisez absolument un poussoir lorsque vous sciez des pièces minces.

- Le poussoir (R) doit toujours être gardé à porté de main à son crochet (j) prévu à cet effet sur le côté de la scie (Fig. 17).

10.2 Coupes en biais (Fig. 6 + Fig. B)

• Pour pouvoir réaliser des coupes en biais parallèlement au ruban de la scie, on peut incliner la table de menuisier (7) de 0° à 45° vers l'avant.
• Débloquez la poignée de blocage (E).
• Incliner la table de menuisier (7) vers l'avant jusqu'à ce que la cote d'angle désirée soit réglée sur l'échelle de base (I).
• Resserrez à fond la poignée de blocage (E).
• Attention: Lorsque la table de menuisier (7) est inclinée, placer la guide parallèle (5) sur le côté tourné vers le bas dans le sens du travail, à droite du ruban de la scie (dans la mesure où la largeur de la pièce à usiner le permet) pour empêcher que la pièce ne glisse.
• Effectuez la coupe comme indiqué en 10.1

10.3 Coupes à main levée (Fig. C)

L'une des qualités les plus importantes d'une scie à ruban est qu'elle peut couper sans problème des courbes et des rayons.

• Abaissez le guidage du ruban de scie (4) sur la pièce. (8.9)
• Mettez la scie en circuit.
• Appuyez fermement la pièce à usiner contre la table de menuisier (7) et poussez dans le ruban de la scie.
• Lors du sciage à main levée, il est préférable de travailler avec une avance réduite, afin que la lame suive le tracé souhaité.
• Il est souvent utile de couper les courbes et les angles à environ 6 mm de la ligne en gros.

- Si les courbes que vous devez scier sont trop étroites pour le ruban de scie utilisé, il faut alors effectuer des coupes d'aide jusque devant la courbe pour que celles-ci tombent en tant que déchet lorsque le rayon définitif est scié.

10.4 Exécution de coupes avec le guide d'angle (Fig. D + Fig. 18) (optionnel)

• Réglez le guide d'angle (14) à l'angle souhaité (voir 8.10)
  • Effectuez la coupe comme indiqué en 10.1

11. Maintenance et nettoyage

⚠ AVERTISSEMENT ! Avant tout réglage, entretien ou réparation, débrancher la fiche du secteur!

Maintenance générale

Essuyer de temps en temps la machine à l'aide d'un chiffon afin d'en éliminer les copeaux et la poussière.

Huiler les pièces tournantes une fois par mois pour prolonger la durée de vie de l'outil. Ne pas huiler le moteur.

Pour nettoyer le plastique, ne pas utiliser de produits corrosifs.

Nettoyage

Veillez à ce que les dispositifs de protection, le volet d'aération et le logement du moteur restent aussi exempts de poussières et d'impuretés que possible. Nettoyez l'appareil avec un chiffon propre ou soufflez dessus de l'air comprimé à faible pression.

Nous vous recommandons de nettoyer l'appareil après chaque utilisation.

Nettoyer régulièrement l'appareil avec un chiffon humide et un peu de savon noir. N'utilisez pas de produits de nettoyage ou de solvants qui risqueraient d'attaquer les composants en plastique de l'appareil.

Veiller à ce que l'eau ne puisse pas pénétrer à l'intérieur de l'appareil. La pénétration d'eau dans un outil électrique augmente le risque de choc électrique.

Maintenance

À l'intérieur de l'appareil, aucune autre pièce ne doit faire l'objet de maintenance.

Informations concernant le service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation et sont donc des consommables non couverts par la garantie.

Pièces d'usure*: Brosse en carbone, lame de scie, plateaux de table; courroie trapézoïdale

*Ne font pas partie de l'ensemble de livraison !

12. Stockage

• Entreposer l'appareil et ses accessoires dans un lieu sombre, sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants.
• La température de stockage optimale se situe entre 5 °C et 30 °C.
• Conserver l'outil électrique dans l'emballage d'origine.
• Recouvrir l'outil électrique afin de le protéger de la poussière ou de l'humidité.
• Conserver la notice d'utilisation à proximité de l'outil électrique.

13. Raccordement électrique

Le moteur électrique installé est doté d'un branchement pour la mise en service immédiate. Le branchement correspond aux normes en vigueur (VDE et DIN). Le raccordement à effectuer par le client, ainsi que les câbles de rallonge utilisés, devront être conformes à ces normes.

Consignes importantes

En cas de surcharge du moteur, ce dernier s'arrête de lui-même.

Après un temps de refroidissement (d'une durée variable), le moteur peut être remis en marche.

Cordons d'alimentation électrique défectueux

Les cordons électriques défectueux résultent souvent de dommages sur l'isolation.

Les causes en sont:

• des marques de pression lorsque les cordons d'alimentation sont passés par la fente de la fenêtre ou de la porte.
• Des plis en cas de montage ou d'acheminement incorrect des cordons d'alimentation.
• Des coupures lors du passage des fils.
• Dommages à l'isolation lorsqu'on débranche le câble de la prise murale en tirant.

- Des fissures dues au vieillissement de l'isolation. Les cordons d'alimentation électrique ne doivent pas être utilisés et sont extrêmement dangereux en raison des dommages à l'isolation. Vérifiez les cordons d'alimentation électriques régulièrement pour d'éventuels dommages. Assurez-vous que les cordons d'alimentation ne soient pas connectés au réseau électrique lors de la vérification.

Les cordons d'alimentation électriques doivent être conformes aux réglementations VDE et DIN pertinentes. Utilisez uniquement les cordons d'alimentation avec le marquage H05VV-F.

L'impression de la désignation du type sur le câble d'alimentation est obligatoire.

Moteur à courant alternatif

• La tension du réseau doit être de 220 - 240 V\~.
• Les conducteurs des rallonges d'une longueur maxi. de 25 m doivent présenter une section de 1,5 mm ^2 .

Les raccordements et réparations de l'équipement électrique doivent être réalisés par un électricien.

Pour toute question, veuillez indiquer les données suivantes:

• Type de courant du moteur
• Données figurant sur la plaque signalétique de la machine
• Données figurant sur la plaque signalétique du moteur

14. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses acces-

soires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune!

Ne jetez pas les appareils usagés avec les déchets ménagers!

Ce symbole indique que conformément à la directive relative aux déchets d'équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par exemple être retourné lors de l'achat d'un produit similaire ou être remis à un centre de collecte agréé pour le recyclage d'appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l'environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources naturelles. Pour plus d'informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d'élimination des déchets, un organisme agréé pour l'élimination des déchets d'équipements électriques et électroniques ou le service d'enlèvement des déchets.

15. Dépannage

Panne Cause possible Remède
Le moteur ne fonctionne pas	Moteur, câble ou connecteur défectueux, fusibles grillés	Faire vérifier la machine par un spécialiste. Ne jamais réparer le moteur soi-même. Danger! Contrôler les fusibles, les remplacer au besoin
	Couvercle du carter ouvert (fin de course) Bien fermer le couvercle du carter
Le moteur fonctionne lentement et n'atteint pas la vitesse de fonctionnement.	Tension trop faible, bobinages endommagés, condensateur grillé	Faire contrôler la tension par votre prestataire. Faire contrôler le moteur par un spécialiste. Faire remplacer le condensateur par un spécialiste.
Le moteur est trop bruyant	Bobinages endommagés, moteur défectueux	Faire contrôler le moteur par un spécialiste.
Le moteur ne fonctionne pas à plein régime.	Circuit de l'installation électrique surchargé (lampes, autres moteurs, etc.)	N'utilisez aucun autre appareil ou moteur sur le même circuit électrique.
Le moteur surchauffe facilement.	Surcharge du moteur, refroidissement insuffisant du moteur	Empêcher la surcharge du moteur lors de la coupe, éliminer la poussière du moteur pour garantir un refroidissement optimal du moteur.
La découpe de la scie est rugueuse ou gon-dolée	Lame de scie émoussée, forme de dents inadaptée à l'épaisseur du matériau	Réaffûter la lame de scie ou utiliser une lame adaptée
Pièce cassée ou fen-dillée	Pression de coupe trop élevée ou lame de scie inadaptée	Choisir le ruban de tions dans le mode d'emploi
Le ruban de scie fonc-tionne dans le mauvais sens	Guidage mal réglé	Réglez le guidage les instructions dans
	Ruban de scie inapproprié	Choisir le ruban de scie selon les instruc-tions dans le mode d'emploi
Traces de brûlure sur le bois lors du traitement	Ruban de scie émoussé	Remplacez le ruban de scie
	Ruban de scie inapproprié	Choisir le ruban de scie selon les instruc-tions dans le mode d'emploi
Le ruban de scie coincelors de l'utilisation	Ruban de scie émoussé	Remplacez le ruban de scie
	Ruban de scie inapproprié	Nettoyez le ruban de scie
	Ruban de scie est désaligné	Réglez le guidage du ruban de scie selon les instructions dans le mode d'emploi

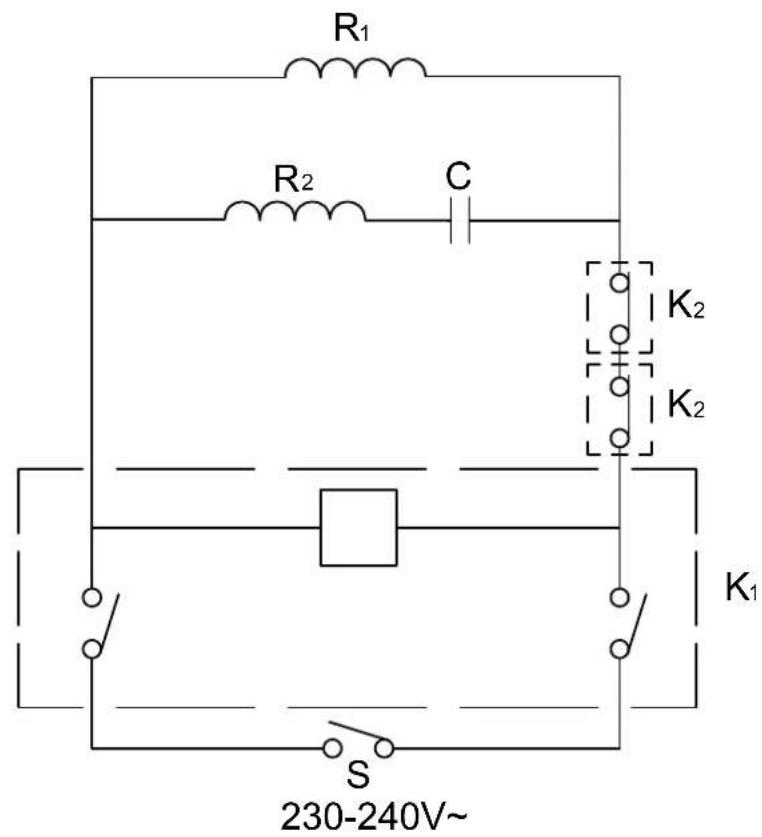

R₁ R₂ C K₂ K₂ K₁ S 230-240V~

A5 A6 A4 A3 A2 A1 A8 A7 A2 A10 A3 A9

CE - Déclaration de conformité

CE

SCIE À RUBAN - HBS 250

5901505903

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les

pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Garanzia IT
