MODE D'EMPLOI CPA395 Chief

Angled Ceiling Adapter
Adaptateur angulaire pour plafond
Adapter für schräge Decken

DISCLAIMER

Milestone AV Technologies, ses filiales et entreprises associées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées au présent document couvrent tous les aspects, conditions ou variations dans le détail; pas plus qu'elle ne fournit de solution pour chaque imprévu lie au type d'installation ou d'utilisation de ce produit. Les informations mentionnées au présent document sont susceptibles d'être modifiées sans aucun préavis ni obligation. Milestone ne consent aucune garantie, expresses ou implicite, au titre des informations contenues dans le présente document. Milestone ne garantit pas que les informations mentionnées au présent document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DEFINITIONS

AVERTISSEMENT: Un AVERTISSEMENT indique un risque potentiel de blessure grave ou de décès en cas de non-respect des instructions.

ATTENTION : Une MISE EN GARDE (ATTENTION) indique un risque potentiel de dommage ou de destruction de l'équipement en cas de non-respect des instructions correspondantes.

SYSTÉME DE MONTAGE: Un SYSTÉME DE MONTAGE désigné le produit principal concu par Chief® pour monter le projecteur ou l'écran.

ACCESSOIRE : Un ACCESSIOIRE désigne tout produit concu par Chief® pour compléter le système de montage principal soit en montant tout composant de support soit en améliorant les capacités de montage du système de montage principal.

COMPOSANT: Un COMPOSANT désigne tout produit secondaire à monter sur un accessoire, par exemple: haut-parleurs, unités centrales, cameras, tablettes, écans supplémentaires.

DIRECTIVES DE SECURITE IMPORTANTES!

AVERTISSEMENT: Le fait de ne pas dire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner de graves blessures corporelles, endommager l'équipement ou annuler la garantie du fabricant! Il est de la responsabilité de l'installateur de s'assurer que tous les systèmes de montage/accessoires sont correctement assemblés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurale inadéquate pour cet accessoire peut entraîner de graves blessures corporelles ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle cet accessoire est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet accessoire.

AVERTISSEMENT: Le dépassement de capacité de poids peut causeur de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés dans le système de montage du CPA395 ne dépasse pas 226,8 kg (500 lbs).

• La capacité pondérale du CPA395 peut être LIMITÉE à la capacité pondérale la plus faible de tout autre système de montage ou accessoire situé entre la plaque de fixation au plafond et le projecteur/l'écran.

AVERTISSEMENT: N'utilise cet accessoire que pour l'usage auquel il est prévu, conformément à ces directives. N'utilise pas d'accessoires non recommandés par le fabricant.

AVERTISSEMENT: N'utilise enaucun cas cet accessoire s'il est endommagé. Dans ce cas, renvoyez l'accessaire au centre de maintenance pour le faire examiner et réparer.

AVERTISSEMENT: Ne pas utiliser ce produit à l'extérieur.

IMPORTANT ! : Le CPA395 est concu pour etre monte sur des doubles contrsentements transversaux de montants en bois de 51mm× 102mm (2^ 4^ ) (152,4 mm / 6" au centre) entre deux solives de plafond avec un revetement de cloison seche d'une epaiseur maximale de 16mm(5 / 8")

IMPORTANT ! : Le CPA395 doit être fixé au plafond en utilisant deux (au minimum) boulons tire-fond de 3/8 × 2 - 1/2 (non inclus).

REMARQUE: Le CPA395 peut être utilisé avec la série de colonnes d'extension CPA homologuees UL, les murs video fixés au plafond LCM2X2U, LCM2X2UP, LCM3X2U, LCM3X2UP et LCM3X3U ainsi que les modèles LCM1U, LCM1UP, LCM2X1U, LCM2X1UP, LCM3X1U, LCM3X1UP, LCM5X1U, MCM1U, XCM1U, XCM7000, LCB1U, LCB1UP, LCB1X2U, LCB2X1U, LCB2X1UP, MCB1U, MCB1X2U, XCB1U, XCB7000, FCA3U et FCA4U homologues UL (non fournis).

REMARQUE: Les modèles LCM2X2U, LCM2X2UP, LCM3X1U, LCM3X1UP, LCM3X2U, LCM3X2UP et LCM3X3U nécessitant deux plaques de fixation au plafond CPA365 (non fournies). Le modèle LCM5X1U nécessitant trois plaques de fixation au plafond CPA395 (non fournies).

--RANGER CES CONSIGNES EN LIEU SÜR--

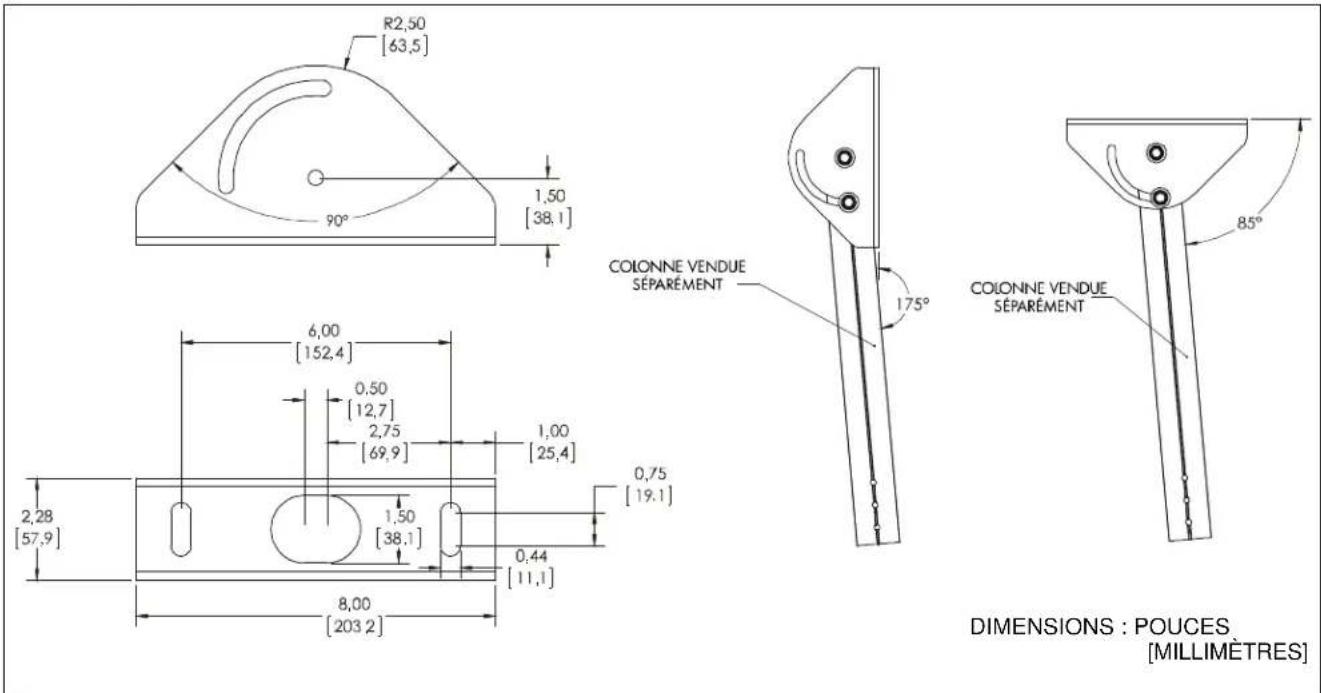

DIMENSIONS

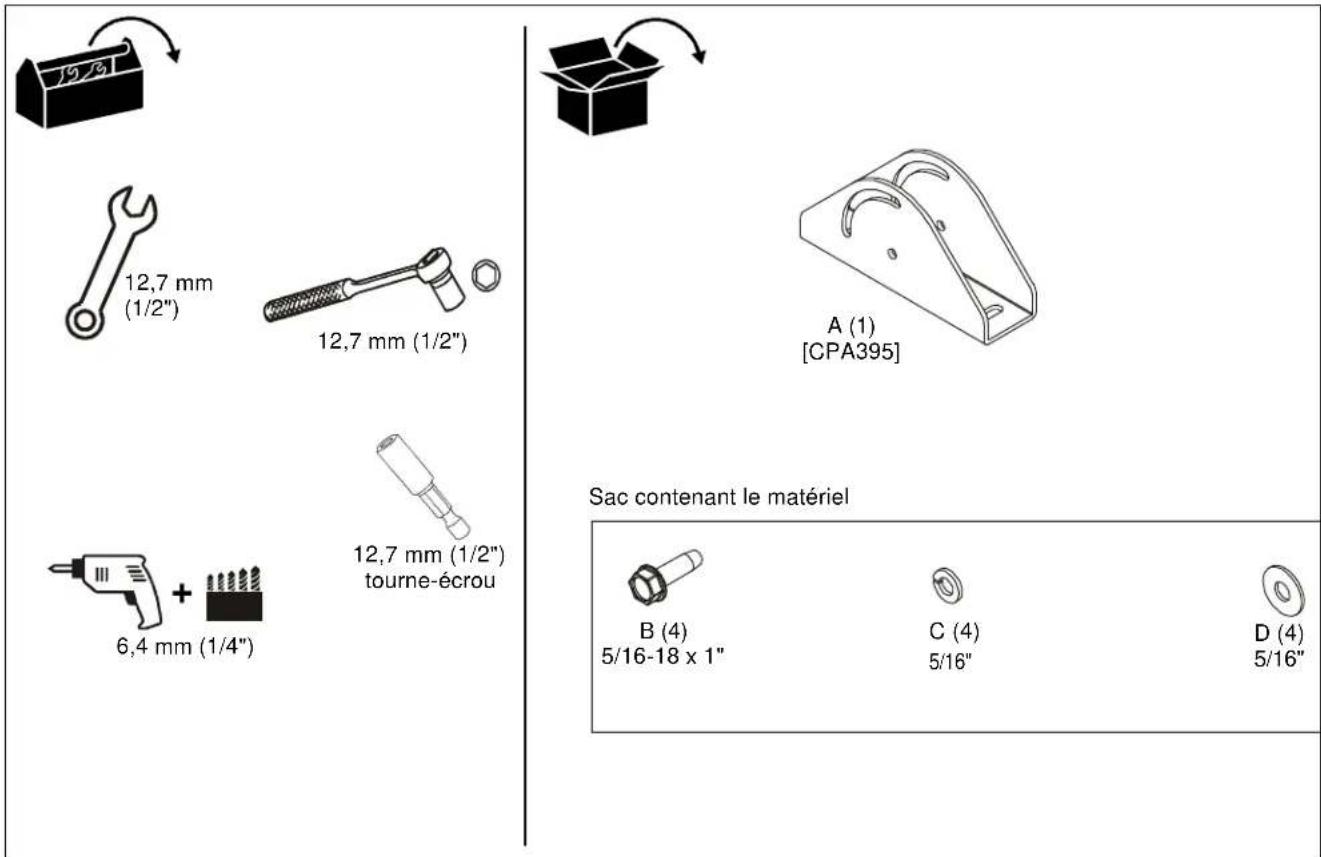

OUTILS / PIEÇES NÉCESSAIRES À L'INSTALLATION

MONTAGE ET INSTALLATION

IMPORTANT ! : Le CPA395 est conçu pour être monté sur des doubles contrementements transversaux de montants en bois de 51 mm x 102 mm (2" x 4") (152,4 mm / 6" au centre) entre deux solives de plafond avec un revêtement de cloison sèche d'une épaissur maximale de 16 mm (5/8").

AVERTISSEMENT : UNE MAUVAISE INSTALLATION PEUT PROVOUER LA CHUTE DU MATÉRIEL ET ENDOMMAGER CELUI-CI, VOIRE ENTRAINER DES BLESSURES CORPORELLES GRAVES ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle le support est fixé peut supporter 5 fois le poids de l'ensemble constitué par le support de fixation du CPA et le matériel qui y est fixé. Si nécessaire, renforcer la structure avant d'instructor ce support.

REMARQUE: Les prsentes instructions impliquent qu'on s'est assure, avant installation, qu'il existe bien une structure de fixation et une surface adequates.

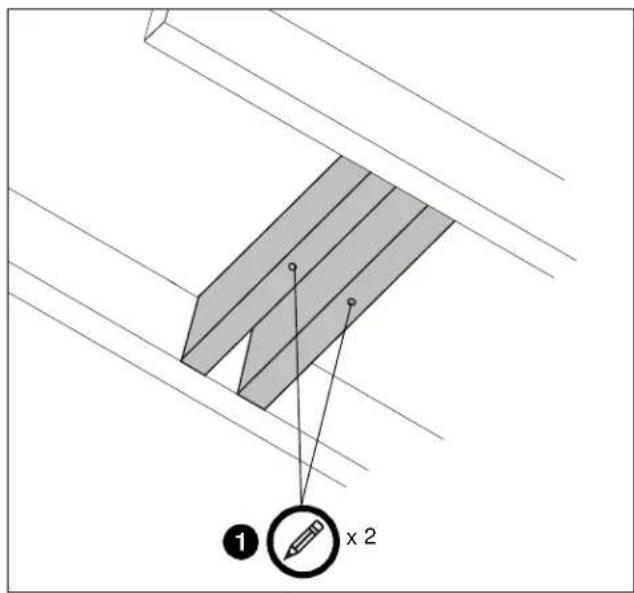

1. En utilisant la plaque CPA395 (A) comme gabarit, marquez les emplacements des deux trous de guidage (Voir la Figure 1). Assurez-vous que les emplacements se trouvent au centre des solives en bois.

Figure 1

1. Percez des trous de guidage de 1/4 dans les solives en bois (Voir la Figure 1). Assurez-vous que les trous de guidage sont droits.

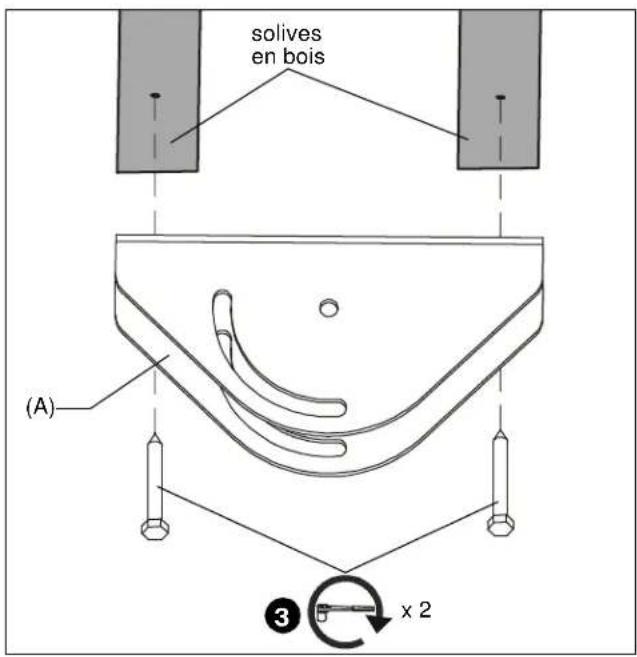

2. Installéz et serrez les deux vis tire-fond (non fournies) de 3/8'' × 2 - 1/2'' (minimum) de calibre 2 dans le CPA395 (A) et dans les solives en bois (voir la Figure 2).

Figure 2

Installation de la colonne d'extension

ERTISSEMENT: Le dépassement de capacité de poids et causeur de graves blessures corporelles ou endommager materiel! Il est de la responsabilité de l'installateur de surner que le poids combiné de tous les composantsés dans le système de montage du CPA395 ne dépasse 226,8 kg (500 lbs).

1. Faites passer les cables à travers la colonne d'extension (non incluse).
2. Installez la série de colonnes d'extension CPA homologuees UL (non incluses) dans le CPA395.

REMARQUE: L'installation des vis autotaraudeuses à tete hexagonale est plus facile lorsque les vis sont bien alignées avec les trous de la colonne d'extension, et lorsqu'une perseuse et un tourne-écrou sont utilisés. Si vous n'utilise PAS de perseuse, une légère pression sera nécessaire pour faire rentrer les vis autotaraudeuses.

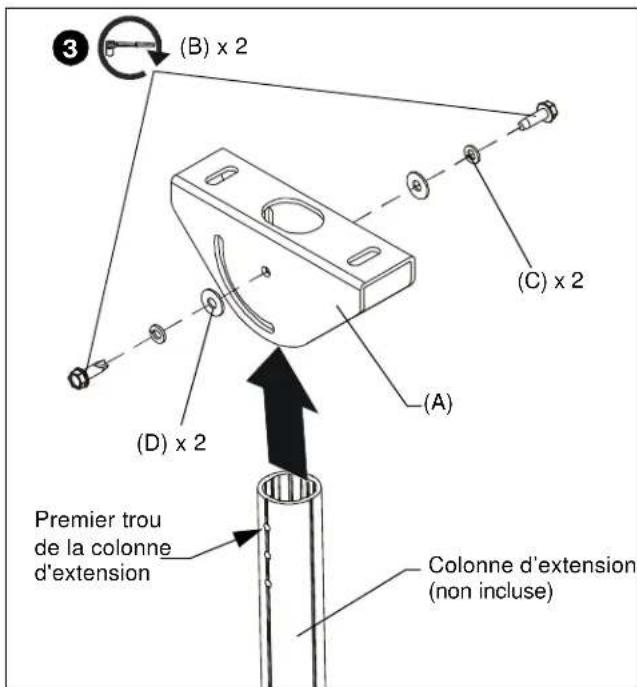

1. Fixez sans serrer la colonne d'extension (non incluse) au CPA365 à l'aide de deux vis autotaraudeuses à tete hexagonale de 5/16-18 x 1" (B), deux rondelles frein fendues de 5/16" (C) et deux rondelles plates de 5/16" (D) dans les trous de fixation du CPA395 et dans le premier trou de chaque cote de la colonne d'extension. (Voir la Figure 3)

Figure 3

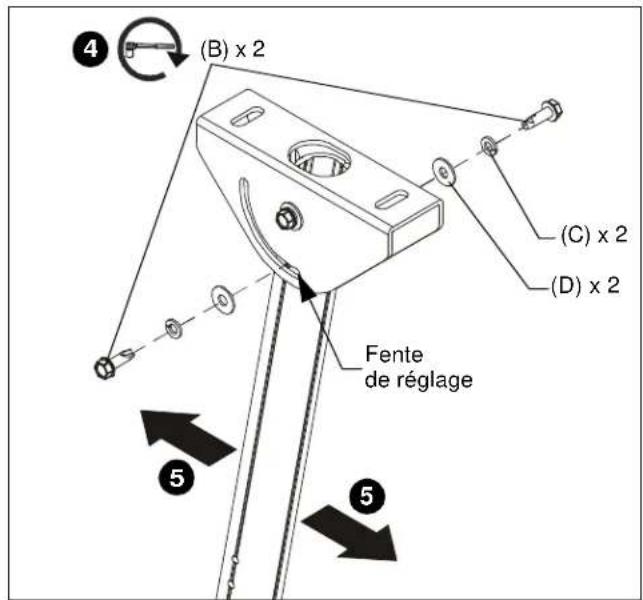

1. Finissez l'installation en serrant légerement la colonne d'extension au CPA365 à l'aide de deux vis autotaraudeuses à tete hexagonale de 5/16-18 x 1" (B), deux rondelles frein fendues de 5/16" (C) et deux rondelles plates de 5/16" (D) dans la fente de réglage du CPA395 et dans le troisième trou de la colonne d'extension. (Voir la Figure 4)

Figure 4

1. Reglez la colonne d'extension à l'angle souhaite. (Voir la Figure 4)
2. Serrez le matériel installé aux étapes 3 et 4.
3. Terminate l'installation en suivant les instructions d'installation du support.
