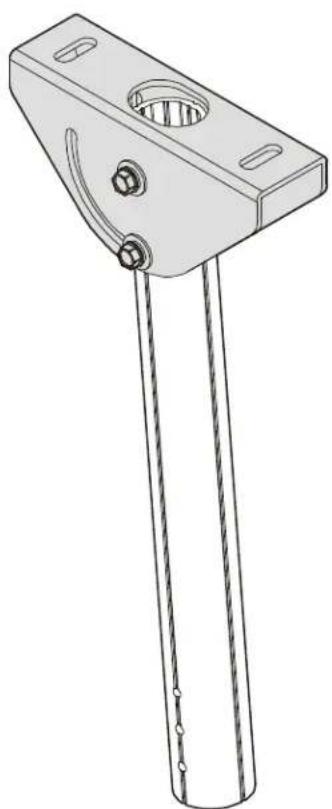

BEDIENUNGSANLEITUNG CPA395 Chief

INSTALLATION INSTRUCTIONS INSTRUCTIONS D'INSTALLATION MONTAGEANLEITUNG

Milestone AV Technologies sowie seine konzerneigenen Unternehmen und Tochtergesellschaften (zusammen "Milestone") haben versucht, diese Handbuch so genau und vollständig als möglich zu gestalten. Milestone erhebt jedoch weder Anspruch auf Vollständigkeit der Einzelheiten, Bedingungen und Änderungen der hierin enthaltenen Informationen, noch übernimmt das Unternehmen irgende Haftung für eventuelle Schadensfälle in Verbindung mit der Installation oder Verwendung thesese Produkte. Die in this dem Dokument enthaltenen Informationen können ohne vorherige Ankündigung oder sonstige Verpflichtungen jederzeit geändert werden. Milestone schließt jegliche ausdrückliche oder stillschweigende Zusicherung und Gewährleistung bezüglich der hierin enthaltenen Informationen aus. Milestone übernimmt keinerlei Verantwortung fur die Genaugkeit, Vollständigkeit oder Angemessenheit der in this dem Dokument enthaltenen Informationen.

Chief® ist eine eingetragene Marke von Milestone AV Technologies. Alle Rechte vorbehalten.

DEFINITIONEN

WARNING: WARNING weist darauf hin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht.

VORSICHT: VORSICHT weist daraufhin, dass bei Nichtbefolgung der Anweisungen die Möglichkeit von Geräteschäden besteht.

MONTAGESYSTEM Ein MONTAGESYSTEM ist das primäre, von Chief® entwickelte Produkt, das zur Montage eines Projektors oder Displays dient.

ZUBEHÖRTEIL: Ein ZUBEHÖRTEIL ist ein von Chieft® entwickeltes Bauteil zur Vervollständigung des primären Montagesystems, entweder durch Montieren von Stützkomponenten oder durch Verbessern der Montagefunktionen des primären Montagesystems.

KOMPONENTE: Eine KOMPONENTE ist ein sekundäre Produkt, das an einem Zubehörteil montiert wird, d. h. Laufsprecher, CPUs, Kameras, Tablets, zusätzliche Bildschirme.

WICHTIGE SICHERHEITSHINWEISE!

WARNING: Die Nichtbefolgung dieser Anweisungen kann zu schweren Verletzungen und Geräteschäden sowie zum Erlösen der Garantie führen. Der Monteur hat davon zu sorgen, dass alle Montagesysteme/Zubehörteile nach den beiliegenden Anweisungen montiert und installiert werden.

WARNING: Wenn these Zubehörnteil nicht an einer Konstruktion mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder

Geräteschäden führen! Der Monteur hat davon zu sorgen, dass die Konstruktion, an der das Zubehörteil angebracht wird, über die erforderliche Tragfähigkeit verfügt. Die Konstruktion muss das fünffache Gesamtgewicht des Geräts tragen können. Verständen Sie vor der Montage des Zubehörteils ggf. die Konstruktion.

WARNING: Das Überschreiben der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist davon verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten innerhalb des Halterungssystemes des CPA395 226,8 kg (500 lbs) nicht überschreitet.

Die maximale Tragkraft des Modells CPA395 ist evtl. auf das zwischen der Deckenplatte und dem Projektor/ Display verwendete sonstige Montagesystem mit der niedrigsten Tragkraft BESCHRANKT!

WARNING: Verwenden Sie das Zubehörteil nur für den vorgesehenen, in der Anleitung beschriebenen Zweck. Verwenden Sie keine Zubehörteile, die nicht vom Hersteller empfohlen wurden.

WARNING: Verwenden Sie das Zubehörteil nie in beschädigtem Zustand. Bringen Sie das Zubehörteil in thisem Fall für die Fehlersuche und Reparatur zu einem Service-Center.

WARNING: Verwenden Sie das Produkt nie im Freien.

WICHTIG! Der CPA395 eignet sich für die Montage an einer doppelten Querverstrebung (152,4 mm / 6" von Mitte zu Mitte) aus 51 mm x 102 mm (2" x 4") Holzbalken zwischen zwei Deckenbalken mit einer Gipskartonbeschichtung von maximal 16 mm (5/8").

WICHTIG! Der CPA395 muss mit zwei Ankerschrauben (nicht mitgeliefert), Mindestgroße 3/8 × 2-1/2'' , an der Decke befestigt werden.

HINWEIS: Das Modell CPA395 kann mit der gemäß UL zertifizierten CPA-Serie an Erweiterungssäulen verwendet werden; mit den deckenmontierten Videowänden LCM2X2U, LCM2X2UP, LCM3X2U, LCM3X2UP und LCM3X3U; und den gemäß UL zertifizierten Komponenten LCM1U, LCM1UP, LCM2X1U, LCM2X1UP, LCM3X1U, LCM3X1UP, LCM5X1U, MCM1U, XCM1U, XCM7000, LCB1U, LCB1UP, LCB1X2U, LCB2X1U, LCB2X1UP, MCB1U, MCB1X2U, XCB1U, XCB7000, FCA3U und FCA4U (nicht im Lieferumfang enthalten).

HINWEIS: Für die Modelle LCM2X2U, LCM2X2UP, LCM3X1U, LCM3X1UP, LCM3X2U, LCM3X2UP und LCM3X3U sind 2 Deckenplatten vom Typ CPA395 erforderlich (nicht im Lieferumfang enthalten). Für die Modelle LCM5X1U sind 3 Deckenplatten vom Typ CPA365 erforderlich (nicht im Lieferumfang enthalten).

--BEWAHREN SIE DIESE ANWEISUNGEN AUF--

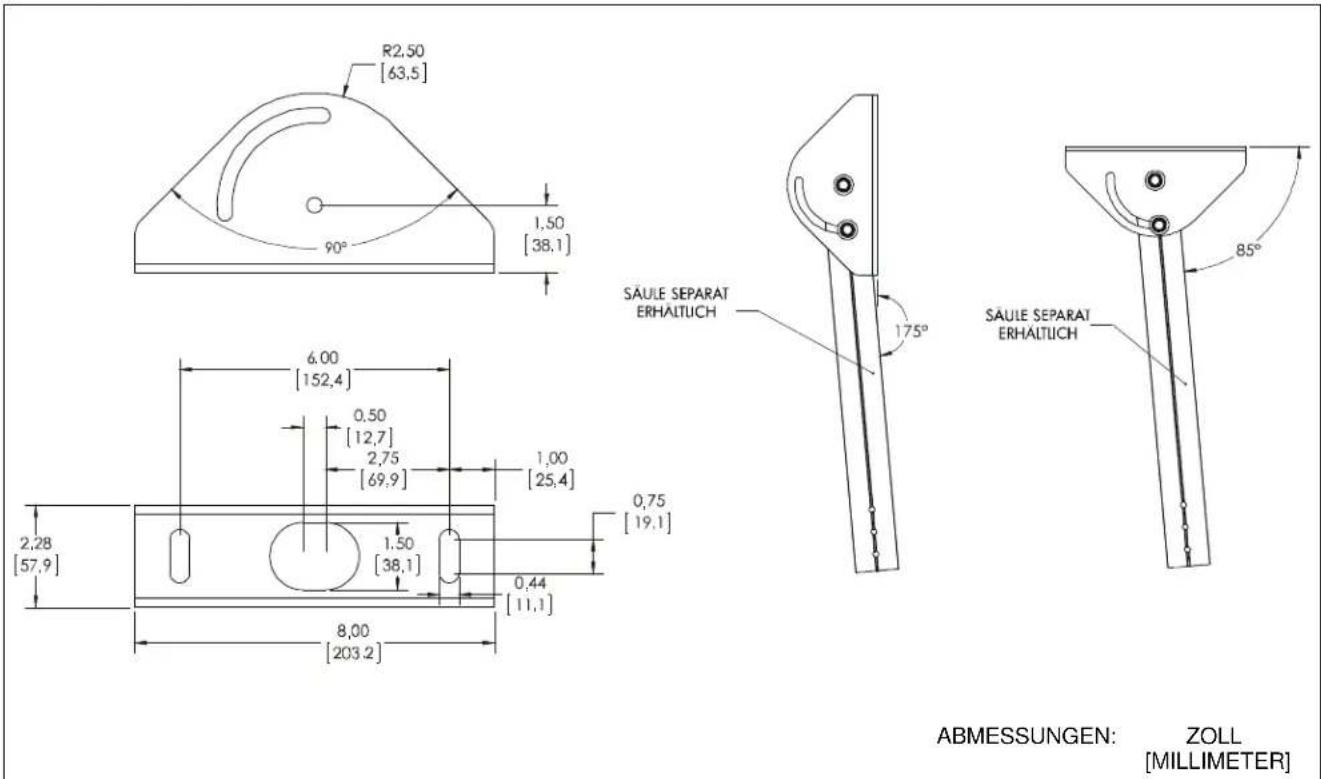

ABMESSAGEGEN

WERKZEUG/TEILEFÜR DIE MONTAGE

MONTAGE UND INSTALLATION

WICHTIG! Der CPA395 eignet sich für die Montage an einer doppelten Querverstrebung (152,4 mm / 6" von Mitte zu Mitte) aus 51 mm x 102 mm (2" x 4") Holzbalken zwischen zwei Deckenbalken mit einer Gipskartonbeschichtung von maximal 16 mm (5/8").

WARNING: EINE UNSACHGEMÄSSE INSTALLATION KANN ZUM HERUNTERFALLEN DES PRODUKTS FÜRHREN UND SCHWERE PERSONENSENSCHÄDEN BZW. SCHÄDEN AM GERÄT VERURSACHEN! Der Monteur muss sicherstellen, dass die Konstruktion, an der die Halterung befestigt wird, das Fünffache des Gewichts der CPA-Halterung und aller daran angebrachten Geräte tragen kann. Verständen Sie vor der Montage der Halterung ggf. die Konstruktion.

HINWEIS: Die folgenden Anweisungen geben davon aus, dass vor der Installation eine geeignete Struktur und Oberfläche zur Befestigung existiert.

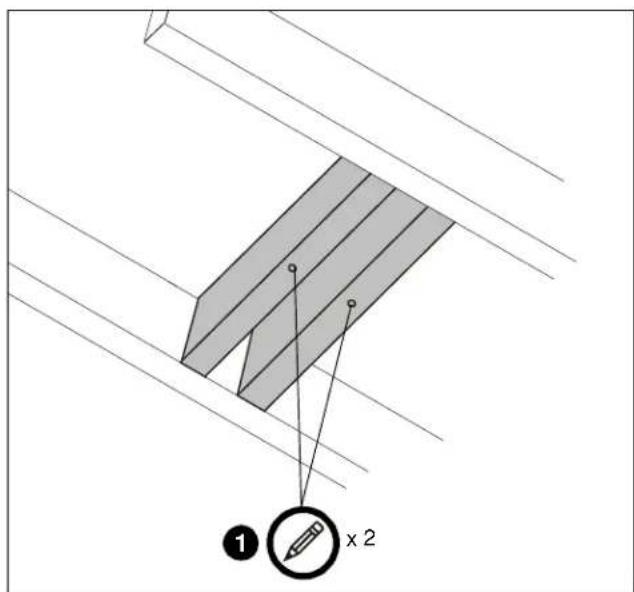

1. Verwenden Sie die CPA395-Auflageplatte (A) als Schablone und zeichnen Sie zwei Vorbohrungen an (Siehe Abb. 1). Achten Sie darauf, dass sich die Markierungen in der Mitte der Holzbalken befinden.

Abb.1

1. Bohren Sie Vorbohrungen mit einem Durchmesser von 6,4mm (1 / 4^ ) in die Holzbalken (Siehe Abb. 1). Achten Sie daraufauf, dass die Vorbohrungen gerade verlaufen.

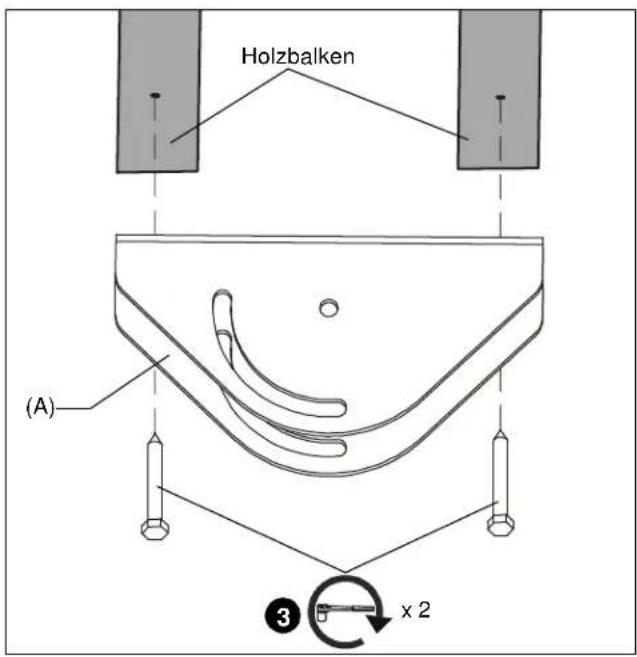

2. Führn Sie zwei Ankerschrauben der Klasse 2 (nicht mitgeliefert), Mindestgroße 3/8'' x 2-1/2", den CPA395 (A) und schrauben Sie sie in die Holzbalken (Siehe Abb. 2).

Abb.2

Montage der Ausziehsäule

WARNING: Das Überschreiben der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist davon verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten innerhalb des Halterungssystems des CPA395 226,8 kg (500 lbs) nicht überschreitet.

1. Führer Sie die Kabel durch die Ausziehsäule (nicht mitgeliefert).
2. Montieren Sie eine Ausziehsäule der UL-konformen CPA-Serie (nicht mitgeliefert) an den CPA395.

HINWEIS: Erleichtern Sie sich die Montage der selbstchneidenden Sechskantschrauben, indem Sie die Schrauben sorgfältig nach den Bohrungen in der Ausziehsäule ausrichten und einen Bohrer mit Mutterndreher verwenden. Falls Sie KEINEN Bohrer verwenden, müssen Sie anfangs ein weniger Druck ausüb, um die selbstchneidenden Schrauben einzuschrauben.

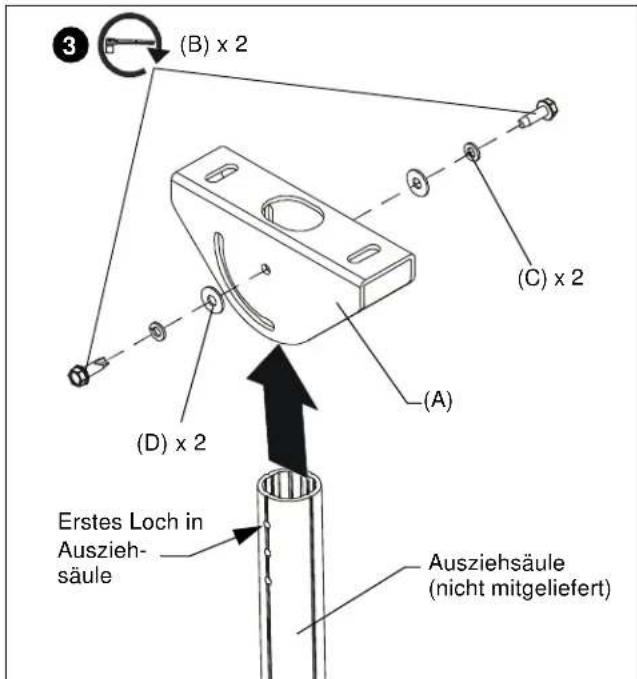

1. Befestigen Sie die Ausziehsäule (nicht mitgeliefert) locker am CPA395, indem Sie zwei selbstschneidende 5/16-18 x 1"-Sechskantschrauben (B) mit zwei 5/16"-Federscheiben (C) und zwei 5/16"-Unterlegscheiben (D) durch die Befestungsbohrungen im CPA395 in die jeweils ersten Lächer auf beiden Seiten der Ausziehsäule schrauben. (Siehe Abb. 3)

Abb.3

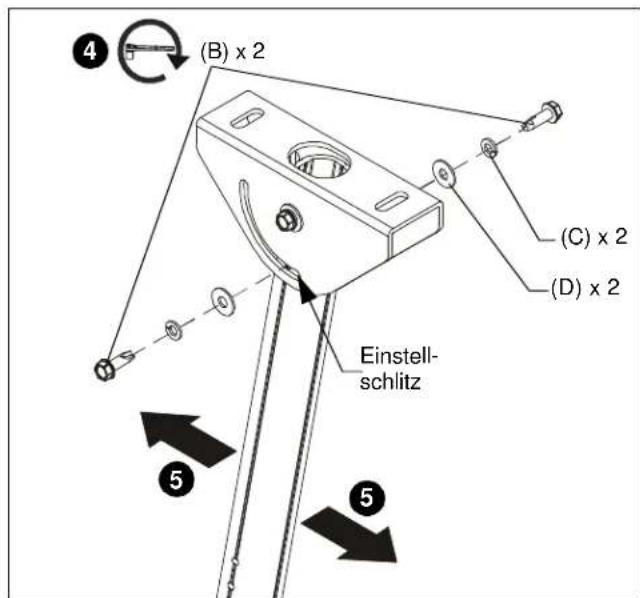

1. Fahren Sie mit der Befestigung der Ausziehsäule am CPA395 fort, indem Sie zwei selbstschneidende 5/16-18 x 1"-Sechskantschrauben (B) mit zwei 5/16"-Federscheiben (C) und zwei 5/16"-Unterlegscheiben (D) durch die Einstellschlitze im CPA395 locker in die jeweils dritten LÖcher der Ausziehsäule schrauben. (Siehe Abb. 4)

Abb. 4

1. Bringen Sie die Ausziehsäule in den gewünschten Winkel. (Siehe Abb. 4)
2. Ziehen Sie die in den Schritten 3 und 4 angebrachten Befestigungsmaterialien fest.
3. Beenden Sie die Montage gemäß der Montageanleitung der Halterung.
