MODE D'EMPLOI CPA365 Chief
Milestone AV Technologies, ses filiales et entreprises affiliées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées au présent document couvrent tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées au présent document sont susceptibles d'être modifiées sans aucun préavis ni obligation. Milestone ne consent aucune garantie, expresse ou implicite, au titre des informations contenues dans le présent document. Milestone ne garantit pas que les informations mentionnées au présent document soient exactes, exhaustives et suffisantes.
Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.
DÉFINITIONS
AVERTISSEMENT: Un AVERTISSEMENT indique un risque potentiel de blessure grave ou de décès en cas de non-respect des instructions.
ATTENTION : Une MISE EN GARDE (ATTENTION) indique un risque potentiel de dommage ou de destruction de l'équipement en cas de non-respect des instructions correspondantes.
SYSTÈME DE MONTAGE : Un SYSTÈME DE
MONTAGE désigne le produit principal conçu par Chief® pour monter le projecteur ou l'écran.
ACCESSOIRE : Un ACCESSOIRE désigne tout produit conçu par Chief® pour compléter le système de montage principal soit en montant tout composant de support soit en améliorant les capacités de montage du système de montage principal.
COMPOSANT : Un COMPOSANT désigne tout produit secondaire à monter sur un accessoire, par exemple : haut-parleurs, unités centrales, caméras, tablettes, écrans supplémentaires.
DIRECTIVES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner de graves blessures corporelles, endommager l'équipement ou annuler la garantie du fabricant ! Il est de la responsabilité de l'installateur de s'assurer que tous les systèmes de montage/accessoires sont correctement assemblés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurale inadéquate pour cet accessoire peut entraîner de graves blessures corporelles ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle cet accessoire est attaché peut supporter
cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet accessoire.

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés dans le système de montage du CPA365 ne dépasse pas 226,8 kg (500 lbs).
- La capacité pondérale du CPA365 peut être LIMITÉE à la capacité pondérale la plus faible de tout autre système de montage ou accessoire situé entre la plaque de fixation au plafond et le projecteur/l'écran.

AVERTISSEMENT : N'utilisez cet accessoire que pour l'usage auquel il est prévu, conformément à ces directives. N'utilisez pas d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : N'utilisez en aucun cas cet accessoire s'il est endommagé. Dans ce cas, renvoyez l'accessoire au centre de maintenance pour le faire examiner et réparer.

AVERTISSEMENT : Ne pas utiliser ce produit à l'extérieur.
REMARQUE : L'accessoire est conçu pour être utilisé avec la série de colonnes d'extension CPA homologuées UL (non incluses).
IMPORTANT ! : L'accessoire CPA365 est conçu pour être installé sur une armature ou un tuyau de support en acier de 25,4 mm (1") au minimum.
REMARQUE : Le CPA365 peut être utilisé avec la série de colonnes d'extension CPA homologuées UL, les murs vidéo fixés au plafond LCM2X2U, LCM2X2UP, LCM3X2U, LCM3X2UP et LCM3X3U ainsi que les modèles LCM1U, LCM1UP, LCM2X1U, LCM2X1UP, LCM3X1U, LCM3X1UP, LCM5X1U, MCM1U, XCM1U, XCM7000, LCB1U, LCB1UP, LCB1X2U, LCB2X1U, LCB2X1UP, MCB1U, MCB1X2U, XCB1U, XCB7000, FCA3U et FCA4U homologués UL (non fournis).
REMARQUE : Les modèles LCM2X2U, LCM2X2UP, LCM3X1U, LCM3X1UP, LCM3X2U, LCM3X2UP et LCM3X3U nécessitent deux plaques de fixation au plafond CPA365 (non fournies). Le modèle LCM5X1U nécessitent trois plaques de fixation au plafond CPA365 (non fournies).
--RANGER CES CONSIGNES EN LIEU SÛR--

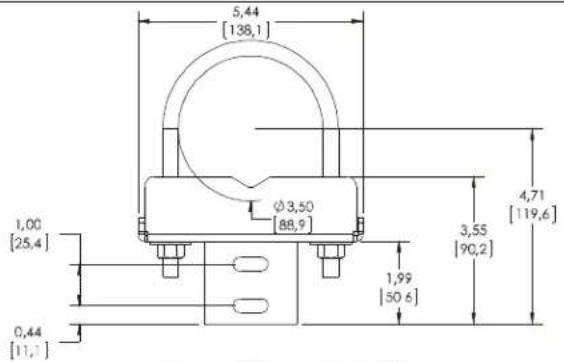

DIMENSIONS


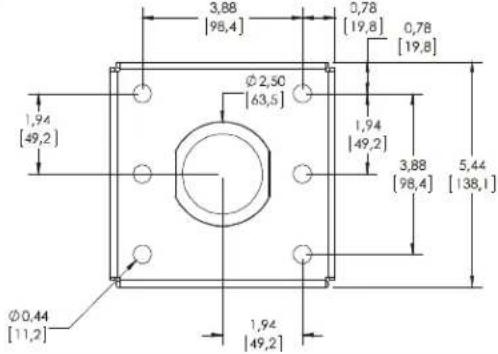

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

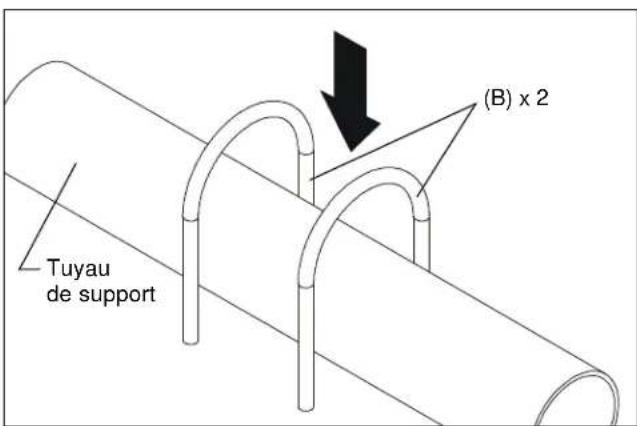

- Placez deux brides en U (B) sur l'armature ou le tuyau de support en acier de 25,4 mm (1") minimum. (Voir la Figure 1)

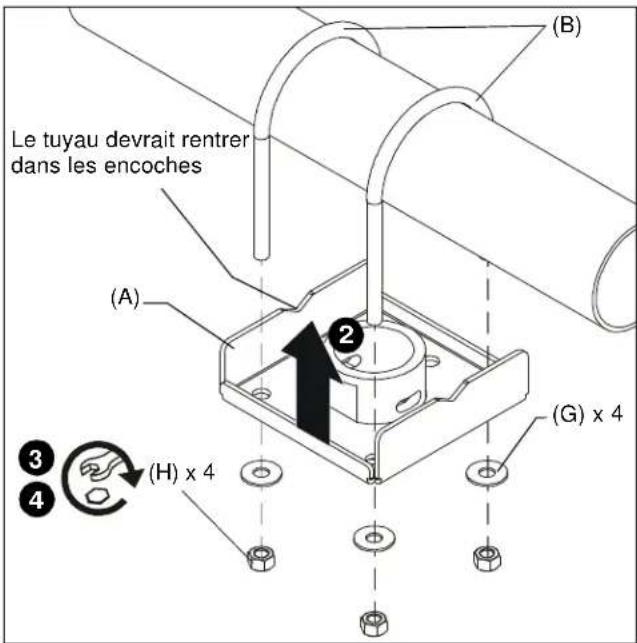

- Levez la plaque armature (A) et insérez les brides en U dans les trous de la plaque. (Voir la Figure 2)
REMARQUE : Si vous installez la plaque armature (A) sur un tuyau, assurez-vous que le tuyau rentre dans les encoches de la plaque. (Voir la Figure 2)
- Installez sans serrer les écrous 3/8" (H) et les rondelles 3/8" (G).
- Mettez à niveau le support et serrez les écrous (E). (Voir la Figure 2)
Installation de la colonne d'extension

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés dans le système de montage du CPA365 ne dépasse pas 226,8 kg (500 lbs).
- Faites passer les câbles à travers la colonne d'extension (non incluse).
- Installez la série de colonnes d'extension CPA homologuées UL (non incluses) dans le CPA365.
REMARQUE : L'installation des vis autotaraudeuses à tête hexagonale est plus facile lorsque les vis sont bien alignées avec les trous de la colonne d'extension, et lorsqu'une perceuse et un tourne-écrou sont utilisés. Si vous n'utilisez PAS de perceuse, une légère pression sera nécessaire pour faire rentrer les vis autotaraudeuses.

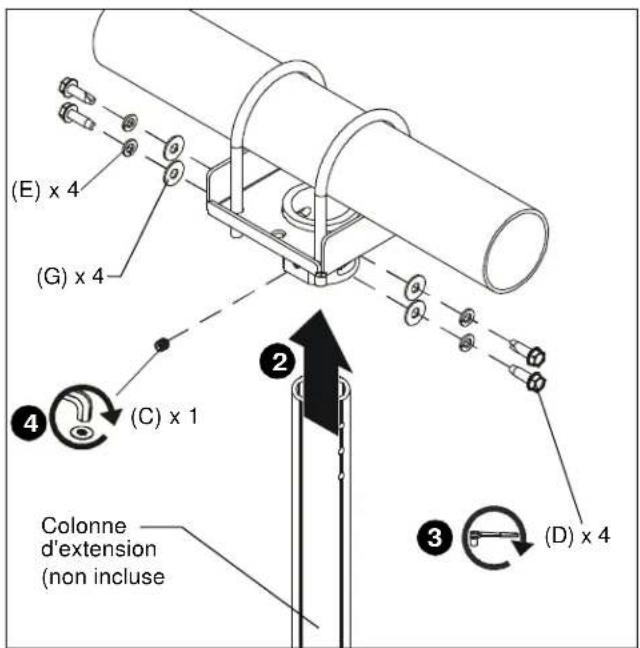

- Fixez la colonne d'extension au CPA365 à l'aide de quatre vis autotaraudeuses à tête hexagonale 5/16-16 x 1" (D), quatre rondelles frein fendues 5/16" (E) et quatre rondelles plates 5/16" (G) dans les trous de la colonne d'extension. (Voir la Figure 3)
- Installez une vis de calage de 5/16" x 1/2" (C) dans le trou fileté en serrant fermement contre la colonne. (Voir la Figure 3)
- Terminez l'installation en suivant les instructions d'installation appropriées.
