Type de produit	Robinet de lavabo
Marque	Brizo
Modèle	Levoir 65398LF-BNXLHP-ECO
Usage	Lavabo de salle de bain
Matériau	Laiton
Finition	Nickel brossé (BN)
Nombre de manettes	2
Type de commande	Manettes à levier
Système de vidage	Pop-up avec tirette
Type de raccordement	1/2" IPS
Raccordement flexible	Tuyaux souples à raccord rapide
Cartouche	Remplaçable (outil RP100224 ou clé 15 mm)
Réducteur de débit	Intégré, amovible pour nettoyage
Concentrateur de jet	Amovible pour nettoyage
Aimant interne	Oui, pour maintien des manettes
Nettoyage recommandé	Chiffon humide doux, séchage doux
Garantie pièces et finis (résidentiel)	À vie (premier propriétaire)
Garantie pièces et finis (commercial)	5 ans
Garantie composants électroniques (résidentiel)	5 ans
Fabricant	Brizo Kitchen & Bath Company

FOIRE AUX QUESTIONS - Levoir 65398LF-BNXLHP-ECO Brizo

Comment installer le robinet Brizo Levoir 65398LF-BNXLHP-ECO ?

Suivez les instructions fournies dans le manuel. Lisez toutes les instructions avant de commencer, assurez-vous d'avoir les bons raccords (1/2" IPS). Raccordez les tuyaux souples aux soupapes et au bec, puis installez le pop-up drain selon les étapes. Rincez le système avant utilisation.

Comment retirer la manette du robinet ?

Tirez la manette directement vers le haut. Si elle résiste, tirez fermement. Retirez ensuite la vis et l'adaptateur cannelé pour accéder à la cartouche.

Que faire si le robinet fuit par le bec ?

Cela indique un problème de cartouche. Remplacez la cartouche en la tournant dans le sens antihoraire avec une clé à douille hexagonale de 15 mm ou l'outil RP100224. Montez la nouvelle cartouche et serrez.

Comment nettoyer le concentrateur de jet (aérateur) ?

Dévissez le concentrateur de jet, nettoyez-le avec une brosse douce et de l'eau, puis revissez-le. Si le jet est irrégulier, nettoyez ou remplacez le concentrateur.

Le débit d'eau est faible, que faire ?

Débranchez le raccord rapide sous le bec, retirez le réducteur de débit et nettoyez-le. Si le problème persiste, vérifiez l'alimentation en eau.

Comment ajuster l'orientation des manettes ?

Tirez la manette vers le haut pour l'enlever, puis repositionnez-la sur les cannelures. Vous pouvez aussi desserrer l'écrou sous la plage et tourner la soupape.

Quels produits de nettoyage utiliser ?

Utilisez un chiffon humide doux et séchez avec un chiffon doux. Évitez les produits abrasifs ou de polissage qui pourraient endommager le fini.

Que faire en cas de fuite au niveau des raccords rapides ?

Débranchez le raccord rapide, remplacez le joint torique à l'intérieur, puis remontez soigneusement en assurant une fixation solide.

Quelle est la garantie du robinet Brizo Levoir ?

Les pièces et finis sont garantis à vie pour le premier propriétaire résidentiel (5 ans en usage commercial). Les composants électroniques (le cas échéant) sont garantis 5 ans. Les piles ne sont pas couvertes. Contactez Brizo pour les réclamations.

Comment installer le système pop-up drain ?

Retirez la bonde et la collerette, serrez l'écrou, appliquez du silicone sous la collerette, insérez le corps dans le lavabo, vissez la collerette, puis fixez la tige horizontale au feuillard et connectez à la tirette. Suivez les étapes du manuel.

MODE D'EMPLOI Levoir 65398LF-BNXLHP-ECO Brizo

Inscrivez le numéro de modèle ici.

▲ Specify Finish / Especifique el Acabado / Précisez le Fini

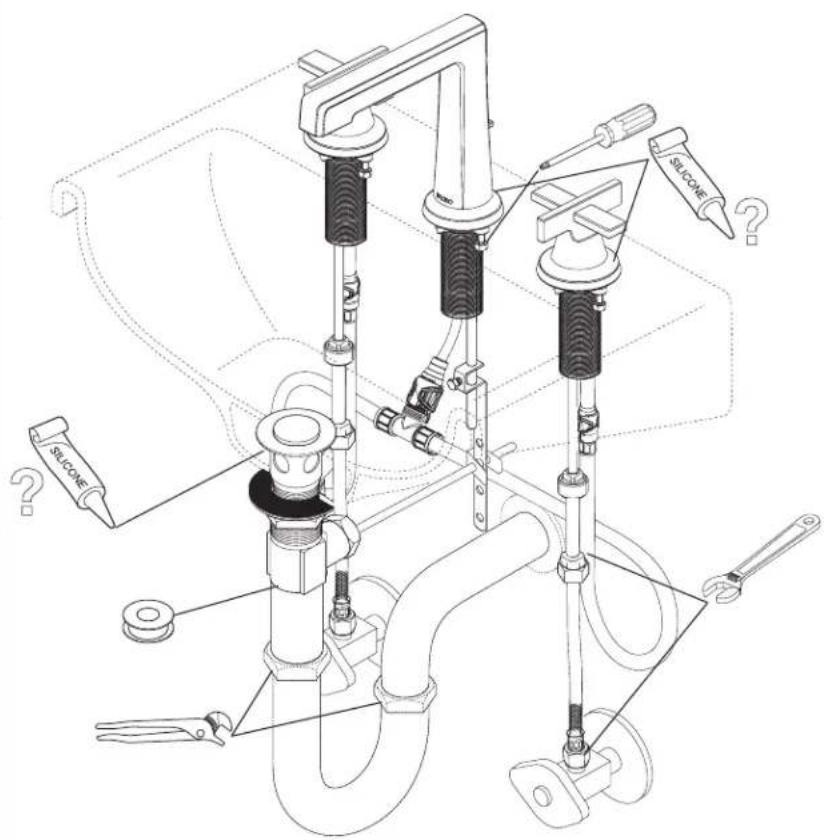

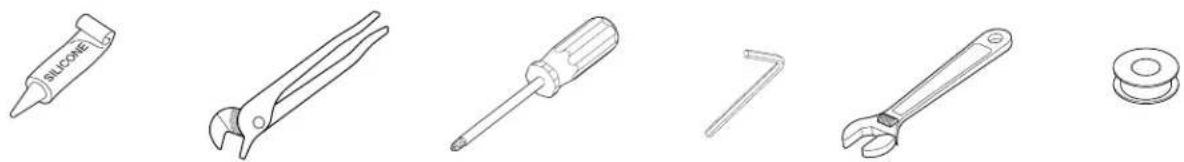

You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:

Pour installer votre robinet Brizo® facilement, vous devez:

• LIRE TOUTES les instructions avant de débuter;
• LIRE TOUS les avertissements ainsi que toutes les instructions de nettoyage et d'entretien;
• Acheter le bon nécessaire de raccordement.

Raccordez le tuyau souple (1) à raccord rapide au mamelon (2) du bec et au mamelon (3) de chacune des soupapes.

Tirez modérément sur le tuyau à chaque extrémité pour s'assurer qu'il est bien branché.

Pour enlever le tuyau souple, exercez une pression sur les deux côtés de la base de l'agrafe (4), puis tirez sur le tuyau. Ne séparez pas les agrafes du tuyau souple.

4

NOTE: Manettes vendues séparément.

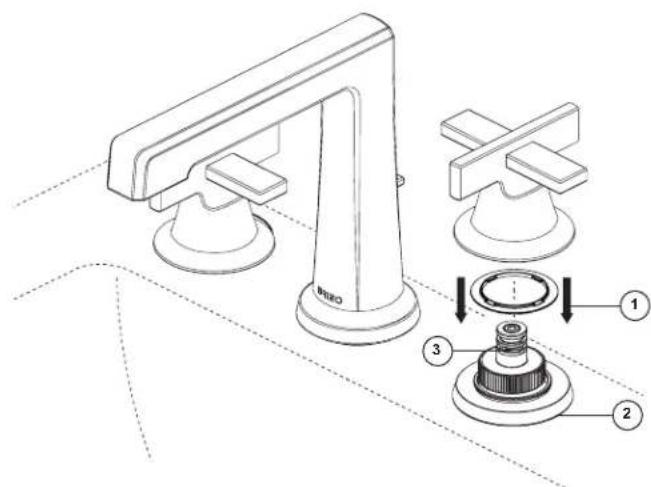

Assurez-vous que la cartouche de soupape est en position de fermeture.

Calez l'anneau de glissement (1) sur la rosace (2).

Placez la manette sur la cannelure de la soupape (3) et sur la rosace.

Assurez-vous que la manette est bien calée sur les cannelures. L'aimant interne maintiendra la manette en place.

Répétez l'opération pour l'autre manette.

Pour régler l'orientation des manettes : Enlevez la manette en la tirant directement vers le haut, puis réinstallez-la. Vous pouvez également desserrer l'écrou sous la plage et tourner la soupape.

5
A.

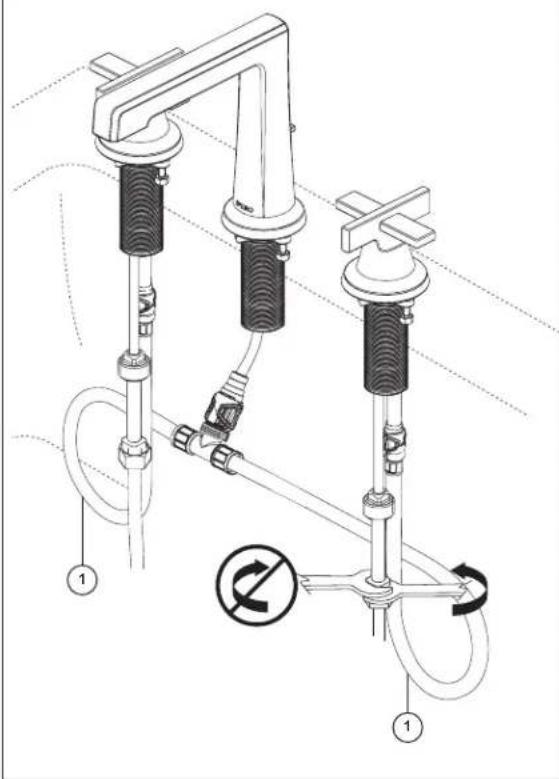

Raccordez les tuyaux de sortie souples (1) aux orifices de sortie des soupapes et d'entrée du bec comme le montre la figure.

Serrez les écrous solidement avec une clé, mais évitez de trop serrer.

RACCORDEZ LES TUYAUX D'EAU CHAUDE ET D'EAU FROIDE

Choisissez des raccords compatibles 1/2 po IPS :

(1) tubes-raccords à portée sphérique (tube en cuivre 3/8 po d.e.) ou
(2) raccords de robinet 1/2 po IPS

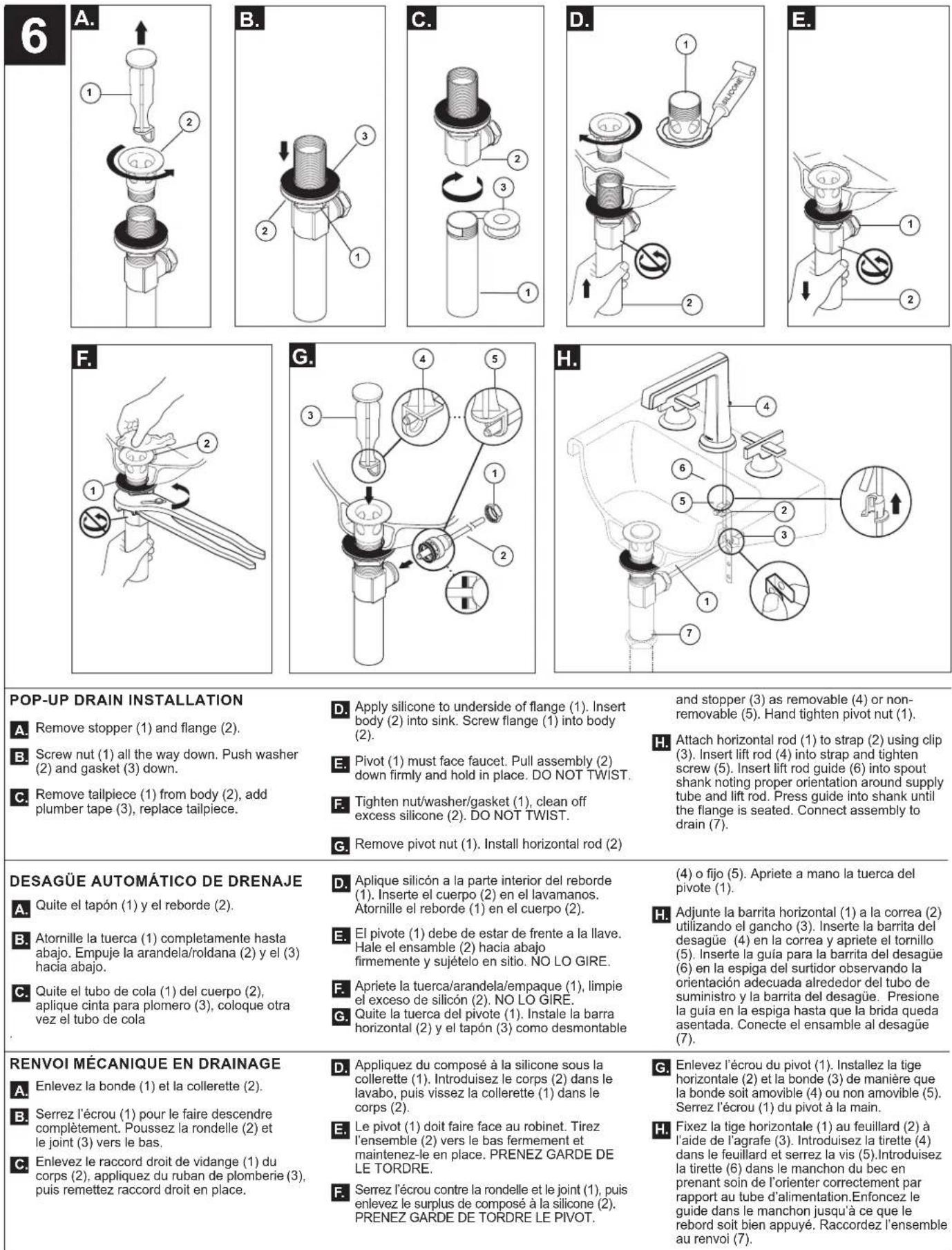

POP-UP DRAIN INSTALLATION

A. Enlevez la bonde (1) et la collerette (2).
B. Serrez l'écrou (1) pour le faire descendre complètement. Poussez la rondelle (2) et le joint (3) vers le bas.
C. Enlevez le raccord droit de vidange (1) du corps (2), appliquez du ruban de plomberie (3), puis remettez raccord droit en place.

D. Appliquez du composé à la silicone sous la collerette (1). Introduisez le corps (2) dans le lavabo, puis vissez la collerette (1) dans le corps (2).
E. Le pivot (1) doit faire face au robinet. Tirez l'ensemble (2) vers le bas fermement et maintenez-le en place. PRENEZ GARDE DE LE TORDRE.
F. Serrez l'écrou contre la rondelle et le joint (1), puis enlevez le surplus de composé à la silicone (2). PRENEZ GARDE DE TORDRE LE PIVOT.

H. Attach horizontal rod (1) to strap (2) using clip (3). Insert lift rod (4) into strap and tighten screw (5). Insert lift rod guide (6) into spout shank noting proper orientation around supply tube and lift rod. Press guide into shank until the flange is seated. Connect assembly to drain (7).
(4) o fijo (5). Apriete a mano la tuerca del pivote (1).
H. Adjunte la barrita horizontal (1) a la correa (2) utilizando el gancho (3). Inserte la barrita del desagüe (4) en la correa y apriete el tornillo (5). Inserte la guía para la barrita del desagüe (6) en la espiga del surtidor observando la orientación adecuada alrededor del tubo de suministro y la barrita del desagüe. Presione la guía en la espiga hasta que la brida queda asentada. Conecte el ensamble al desagüe (7).
G. Enlevez l'écrou du pivot (1). Installez la tige horizontale (2) et la bonde (3) de manière que la bonde soit amovible (4) ou non amovible (5). Serrez l'écrou (1) du pivot à la main.
H. Fixez la tige horizontale (1) au feuillard (2) à l'aide de l'agrafe (3). Introduisez la tirette (4) dans le feuillard et serrez la vis (5). Introduisez la tirette (6) dans le manchon du bec en prenant soin de l'orienter correctement par rapport au tube d'alimentation. Enfoncez le guide dans le manchon jusqu'à ce que le rebord soit bien appuyé. Raccordez l'ensemble au renvoi (7).

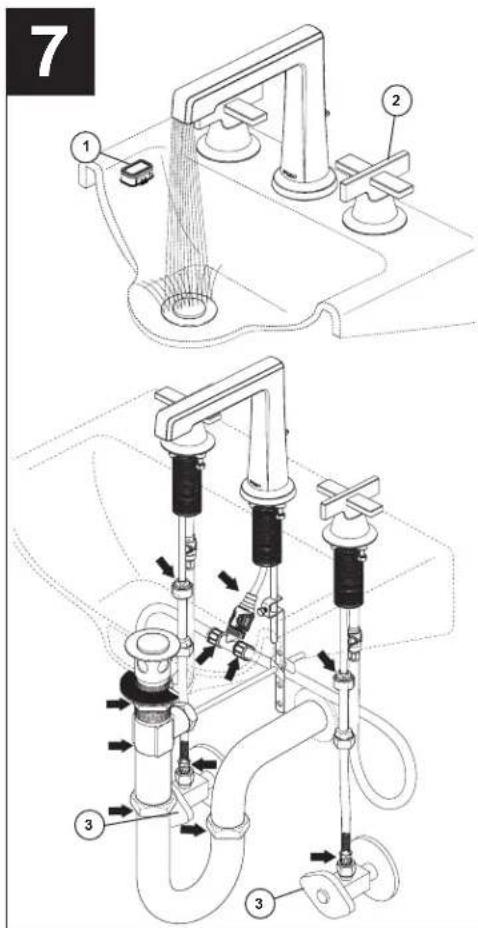

FLUSH THE SYSTEM AND CHECK FOR LEAKS

Enlevez le concentrateur de jet (1). Poussez sur celui-ci et tirez sur les pattes de retenue exposées, puis tournez les manettes du robinet (2) pour les amener en position d'ouverture maximale. Rétablissez l'alimentation en eau chaude et en eau froide (3) et rincez la tuyauterie pendant une minute. Important: Il faut laisser s'écouler l'eau pour évacuer les saletés qui pourraient abîmer les éléments internes du robinet. Reposez le concentrateur de jet.

Vérifiez l'étanchéité de tous les raccords identifiés par une flèche. Resserrez les raccords au besoin, mais prenez garde de trop les serrer.

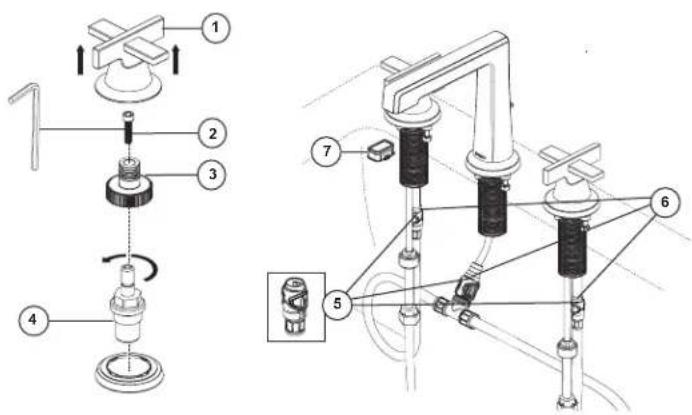

Si le robinet fuit par la sortie du bec ou par le pourtour du corps de la manette, remplacez la cartouche (4).

a. Tirez la manette vers le haut (1) pour l'enlever. NOTE : Vous obtiendrez de meilleurs résultats en tirant directement sur la manette.
b. Enlevez la vis (2) et l'adaptateur cannelé (3).
c. Enlevez la cartouche (4) en la tournant dans le sens antihoraire avec une clé à douille hexagonale de 15 MM ou l'outil RP100224 que vous pouvez vous procurer.
d. Montez la cartouche neuve et serrez-la solidement. Prenez garde de trop serrer.
e. Reposez les autres pièces dans l'ordre inverse à celui de leur dépose.

En cas de fuite par un des raccords rapides de votre robinet (5) :

a. Enlevez le raccord rapide (5).
b. Remplacez le joint torique (6).
c. Remontez le raccord rapide soigneusement en vous assurant qu'il est fixé solidement.

Si le débit du robinet est faible :

a. Débranchez le raccord rapide (5) du dessous du bec.
b. Enlevez le réducteur de débit et nettoyez-le.

Si l'apparence du jet produit par le robinet laisse à désirer :

a. Enlevez le concentrateur de jet (7), nettoyez-le et reposez-le,

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

Garantie limitée des robinets Brizo®

Pièces et finis

Toutes les pièces (à l'exception des composants électroniques et des piles) et tous les finis de ce robinet Brizo® sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d'une utilisation commerciale, la garantie est de 5 ans à compter de la date d'achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Brizo ^25 comporte des composants électroniques, ces composants (à l'exception des piles) sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie consentie au premier acheteur qui est d'une durée de 5 ans à compter de la date d'ac. Dans le cas d'une utilisation commerciale, la garantie est d'un an à compter de la date d'achat. Aucune garantie ne couvre les piles.

Brizo Kitchen & Bath Company remplacera, GRATUITEMENT, pendant la période de garan applicable, toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de fabrication pour autant que le robinet ait été installé, utilisé et entretenu normalement. S'il est impossible de réparer ou de remplacer le robinet, Brizo Kitchen & Bath Company pourra décider de rembourser le prix d'achat du produit pour autant que celui-ci lui soit retourné. Il s'agit de vos seuls recours.

Brizo Kitchen & Bath Company recommande de confier l'installation et la réparation à un plombier professionnel. Nous vous recommandons également d'utiliser uniquement des pièces de rechange authentiques Brizo®.

Brizo Kitchen & Bath Company se dégage de toute responsabilité à l'égard des dommag causés au robinet en raison d'un mauvais usage, d'un usage abusif, de la négligence ou de l'utilisation d'une méthode d'installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les dommages résultant du non-respect des instructions de nettoyage et d'entretien applicables.

Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire à l'adresse applicable ci-dessous.

Aux États-Unis et au Mexique :

La preuve d'achat (reçu original) du premier acheteur doit être présentée à Brizo Kitchen & Bath Company pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Brizo Kitchen & Bath Company. La présente garantie s'applique uniquement aux robinets Brizo® fabriqués après le 1er janvier 1995 et installés aux États-Unis d'Amérique, au Canada et au Mexique.

BRIZO KITCHEN & BATH COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L'ÉGARD DES DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D'OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D'UNE GARANTIE IMPLICITE OU EXPlicitE QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces où il est interdit de limiter ou d'exclure la responsabilité à l'égard des dommages particuliers, consécutifs ou indirects, les limites et les exclusions susmentionnées ne s'appliquent pas. La présente garantie vous donne des droits précis qui peuvent varier selon l'État ou la province où vous résidez.

La présente garantie écrite est la garantie exclusive offerte par Brizo Kitchen & Bath Company et elle n'est pas transférable.

Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez consulter la page Warranty FAQs à www.brizo.com, faire parvenir un courriel à [e-mail] ou nous appeler au numéro applicable.
