Type de produit	Robinet de baignoire
Marque	Brizo
Modèle	Rook T67360-PNLHP
Catégorie	Robinet mitigeur à deux poignées
Nombre de poignées	2 (eau chaude et eau froide)
Type de commande	Manettes à levier
Finition	Nickel poli (PNLHP)
Matériau	Laiton chromé/nickelé
Installation	Sur plage de bain
Fonctions principales	Contrôle indépendant du débit et de la température
Nettoyage	Chiffon humide, séchage avec un chiffon doux
Entretien	Éviter les produits abrasifs et de polissage
Garantie	Garantie à vie pour le premier acheteur (résidentiel) sur pièces et finitions
Garantie électronique	5 ans (si applicable) ; piles non garanties

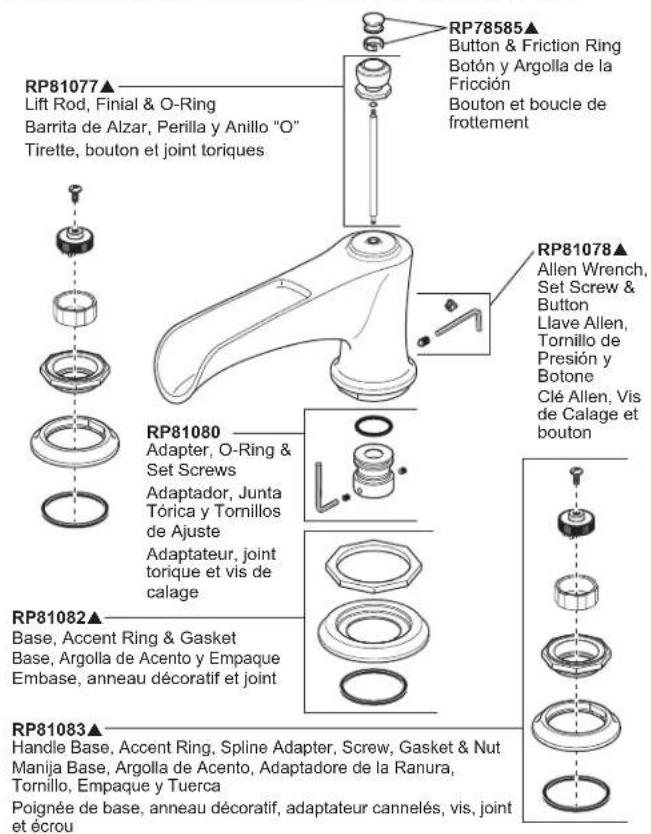

Pièces de rechange	Sièges, ressorts, cartouche de valve, joints, dérivation (RP40668)
Réparabilité	Cartouche remplaçable, sièges et ressorts interchangeables
Contenu du carton	Corps du robinet, poignées, bec, kit de montage, adaptateurs, instructions
Outils nécessaires	Clé à molette, composé d'étanchéité silicone
Installation recommandée	Par un plombier professionnel
Usage	Résidentiel, intérieur
Alimentation	Aucune (manuel)

FOIRE AUX QUESTIONS - Rook T67360-PNLHP Brizo

Comment installer le robinet Brizo Rook T67360-PNLHP ?

Avant l'installation, lire toutes les instructions. Le corps du robinet doit être installé et le pourtour du bain fini avant de poser les accessoires de finition. Utilisez un composé d'étanchéité silicone si nécessaire. Suivez les étapes : installer les adaptateurs sur les tiges de soupape, fixer les bases des manettes, puis les manettes (aimantées). Pour le bec, placez le joint torque, l'adaptateur, fixez avec les vis de calage et le bouton. Consultez la notice complète pour les schémas.

Comment nettoyer le robinet Brizo Rook ?

Nettoyez avec un chiffon humide et doux, puis séchez avec un chiffon doux. N'utilisez jamais de produits abrasifs ou de polissage car ils peuvent endommager le fini durable. Un entretien soigneux prolonge la beauté du robinet.

Que faire en cas de fuite au niveau du bec ?

Si l'eau fuit par le bec, interrompez l'arrivée d'eau. Remplacez d'abord les sièges et les ressorts (1). Si la fuite persiste, remplacez la cartouche (2). Installez la cartouche correctement : pour les manettes à levier, les butées doivent pointer vers la droite. Pour les modèles avec douche à main, vérifiez aussi la tirette et la dérivation.

Comment remplacer la cartouche ?

Coupez l'arrivée d'eau. Retirez la manette en tirant droit vers le haut (l'aimant la maintient). Dévissez l'écrou de la base. Retirez l'ancienne cartouche et installez la neuve en respectant l'orientation (butées vers la droite pour levier). Remontez l'écrou et la manette. Rétablissez l'eau et testez. Utilisez uniquement des pièces authentiques Brizo.

Quelle est la garantie du robinet Brizo Rook ?

Brizo offre une garantie à vie (pour le premier acheteur résidentiel) sur les pièces et finitions contre les défauts de matériel et de fabrication. Pour une utilisation commerciale, la garantie est de 5 ans. Les composants électroniques (si présents) sont garantis 5 ans, les piles ne sont pas couvertes. La preuve d'achat originale est requise, sauf si le produit est enregistré. Cette garantie s'applique aux robinets installés aux États-Unis, Canada et Mexique.

Comment régler le sens des poignées ?

Pour que les manettes pivotent dans le bon sens, installez les cartouches correctement : les butées (3) doivent pointer vers la droite pour les modèles à levier. Lors de l'installation des adaptateurs cannelés, assurez-vous que la tige de soupape est en position fermée. Les poignées s'orientent ensuite librement ; l'aimant interne les maintient en place. Si besoin, retirez la poignée en tirant droit vers le haut et repositionnez-la.

Comment purger le système après installation ?

Après installation, ouvrez les deux poignées à fond. Rétablissez l'arrivée d'eau chaude et froide, puis laissez couler l'eau pendant une minute. Cette procédure évacue les corps étrangers qui pourraient abîmer les éléments internes. Pour les modèles avec douche, abaissez d'abord la tirette.

Puis-je utiliser des nettoyants abrasifs ?

Non, n'utilisez jamais de produits abrasifs ou de polissage. Même si le fini est très durable, ces produits peuvent le rayer ou le ternir. Utilisez simplement un chiffon humide et séchez avec un chiffon doux. Pour les taches tenaces, un nettoyant doux non abrasif peut être utilisé.

Comment obtenir des pièces de rechange pour mon robinet Brizo ?

Pour commander des pièces, appelez le service client Brizo au numéro applicable ou écrivez à l'adresse indiquée dans la notice. Utilisez uniquement des pièces de rechange authentiques Brizo pour garantir le bon fonctionnement et préserver la garantie. Les pièces courantes incluent cartouches, sièges, ressorts, joints et dérivations.

Pourquoi ma douche à main ne dérive-t-elle pas l'eau du bec ?

Cette question concerne les modèles T67460 & T67461. Assurez-vous que la tirette (1) est bien vissée dans la dérivation (2). Si le problème persiste, retirez la tirette et le bec, puis remplacez la dérivation (réf. RP40668). Pour le modèle T67360, cette fonction n'est pas disponible.

MODE D'EMPLOI Rook T67360-PNLHP Brizo

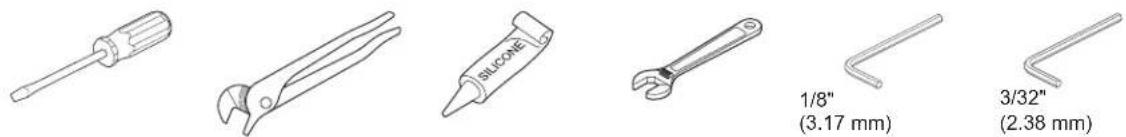

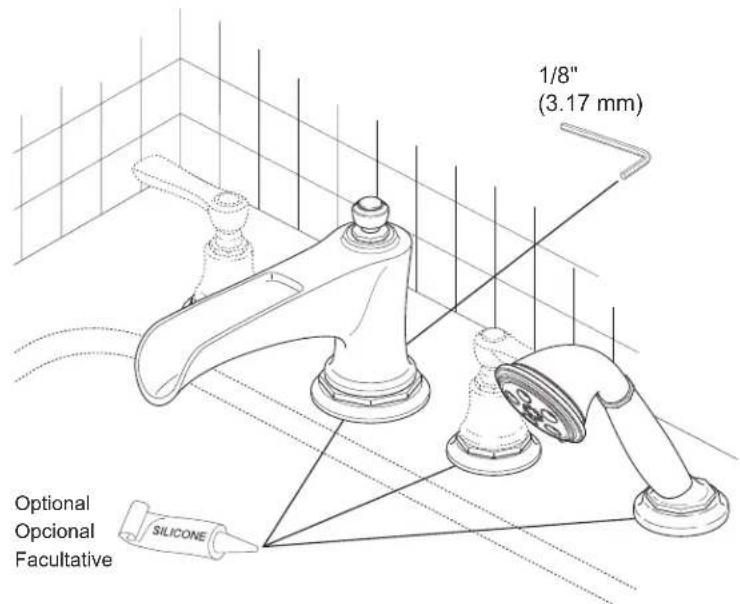

You may need/Usted pourrait nécessitar/Articles dont vous pouvez avoir besoin:

Pour installer votre robinet Brizo® facilement, vous devez:

LIRE TOUTES les instructions avant de débuter;
LIRE TOUS les averissements ainsi que toutes les instructions de nettoyage et d'entretien;
- Installez le corps du robinet et terminez le pourtour du bain avant de poser les accessories de finition.

SpecifyFinish/EspecifiqueelAcabado/PrecisezleFini

Il faut le nettoyer avec soin. Meme si son fini est extrément durable, il peut etre abime par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le froter doucement avec un chiffon humide et le secher a l'aide d'un chiffon doux.

Pioces et finis

Toutes les piées (à l'exception des composants électroniques et des piles) et tous les finis de ce robinet Brizio sont protégés contre les défectoises du matériel et les vices de fabrication par une garantie qui est consentée au premier acheteur et qui demeure valide tant que celui-ci demeure propriétaire de la maison dans qu'elle le robinet a été installé. Dans le cas d'une utilisation commerciale, la garantie est de 5 ans à compter de la date d'achat.

Composants electroniques et pilles (le cas échéant)

Si ce robinet Brizo compeite des composants électroniques, ces composants (à l'exception des piles) sont protégés contre les défectuosités du matériel et les vices de fabrication par une garantie consente au premier acheteur qui est d'une durée de 5 ans à compter de la date d'achat. Dans le cas d'une utilisation commerciale, la garantie est d'un an à compter de la date d'achat. Aucune garantie ne couvres les piles.

Brizo Kitchen & Bath Company replacera, GRATUITEMENT, pendant la période de garantie applicable, toute pièce ou tout fin qui presentaient une défectoiture du matériel et/ou un vice de fabrication pour autant que le robinet ait est installé, utilise et entretenu normalement. S'll est impossible de réparer ou de replacer le robinet, Brizo Kitchen & Bath Company poursuive d'écider de rembourseur le prix d'achat du produit pour autant que celui-ci lui soit returné. Il s'agit de vos theirs écours.

Brizo Kitchen & Bath Company recommende de confier l'installation et la réparation à un plombier professionnel. Nous vous recommandons également d'utiliser uniquement des pieces de rechange authentiques Brizo.

Brizo Kitchen & Bath Company se dégage de toute responsabilité à l'égard des dommages causés au robinet en raison d'un mauvais usage, d'un usage abusif, de la négligence ou de l'utilisation d'une méthode d'installation, de maintenance ou de réparation incorrecte ou inadequate, y compris les dommages resultant du non-respect des instructions de nettoyage et d'entretenibles applicables.

Pouroirenotdespiecede rechange,veuilliezappelerau numeroapplicableci-dessousoucriere àl'adressapplicableci-dessous.

Aux Etats-Unis et au Mexique :

La preuve d'achat (recu original) du premier acheteur doit être représentée à Brizo Kitchen & Bath Company pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Brizo Kitchen & Bath Company. La presente garantie s'aupplique uniquement aux robinetés Brizo® fabriqués après le 1er janvier 1995 et installés aux États-Unis d'Amerique, au Canada et au Mexique.

BRIZO KITCHEN & BATH COMPANY SE DÉGAGE DE TOUTE RESPONSABILÉT À L'EGARD DES DOMMAGES PARTICULIERIS, CONSECTIFS OU INDERÍCTS (Y COMPRIS LES FRAIS DE MAIN-D'OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D'une GARANTIÉ IMPLICITÉ OU EXPLICITÉ QUE PROPONCONU SUR LE ROBINET. Dans les États ou les provinces où il est interdéd le limiter ou d'exclure la responsabilité à l'égard des dommages participuliers, consécultifs ou indirects, les limités et les exclusions sus mentionnées ne s'appliquant pas. La présence garantie vous donne des droits précis qui peuvent varier selon l'État ou la province où vous résidèze.

La presente garantie ecrite est la garantie exclusive offerte par Brizo Kitchen & Bath Company et elle n'est pas transferrable.

Si vous avrez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez consultier la page Warranty FAQs à www.brzo.com, faire parvenir un courriel à [e-mail] ou nous appeler au nombre applicable.

A Si le robinet fait par la sortie du bac : Interrompez l'arrivee d'eau - Remplacez les sièges et les ressorts (1).*

Si la fuite persiste : Interrompez l'arrivee d'eau. Remplacez la cartouche (2).

*Installez les cartouches (2) correctement pour que les manettes pivotent dans le bon sens :

• Dans le cas des manettes à levier, les butées (3) doivent pointer vers la droite.

B. Modèles T67460 & T67461

Si le robinet ne dérivé pas l'eau du bec vers la douche à main, assurez-vous que la tirette (1) est bien visée dans la dérivation (2). Si le problème persististe, retireze la tirette et le bec. Remplacez la dérivation RP40668.

Instructions de nettoyage

Il faut le nettoyer avec soin. Meme si son fini est extrémement durable, il peut être abimé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le froter doument avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

1

NOTE: l'installation de la plomberie du robinet et la finition de la plage (R62707 pour T67360 & T67361 et R64707 pour T67460 & T67461) doit être terminées avant l'installation du kit de finition.

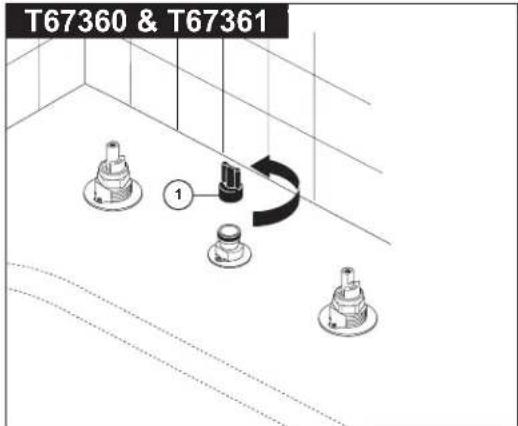

Modles T67360 & T67361

Desserrez le capuchon d'essai (1) et jetez-le.

Modèle T67460 & T67461

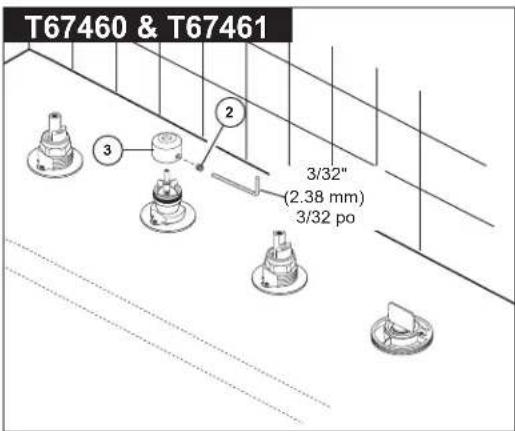

Enlevez la vis de calage (2). Retirez le capuchon d'essai (3) et jetez-le.

2

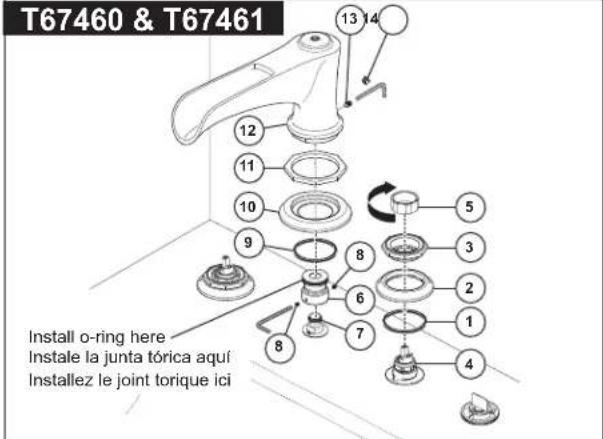

T67460 & T67461

Handle Installation

Installation des manettes

Placez le joint (1) dans la rainure en dessous de la base de manette (2). Placez la base de manette (2) et l'annexe de finition hexagonal (3) sur l'adaptateur (4). FACULTATIF: Appliquez du composé d'échéité à la silicone sous le joint si la plage est inégale. Fixez la base avec l'écrou (5). Installez l'autre soupape de la même manière.

Installation du bec

Installez le joint torque sur I'adaptateur (6). Placez I'adaptateur (6) sur I'adaptateur du bac (7). Introduisez les vis de calage (8) dans leur trou et serrez-les. Placez le joint (9) dans la rainure en dessous de la base du bac (10). Placez la base du bac (10) avec l'anneau de finition hexagonal (11) et le bac (12) sur I'adaptateur (6). Assurez-vous que la base du bac est appuyee soliderment sur la plaque. FACULTATIF: Appliquez du composé d'étanchéité à la silicone sous le joint si la plage est ingéale. Introduisez la vis de calage (13) dans son trou et serrez-la pour fixer le bac. Introduisez le bouton (14) dans le trou de la vis de calage. S'il s'agit d'un modele T67361, passée à l' étape 4. S'il s'agit d'un modele T67461, passée à l' étape 3.

3

For Models T67460 & T67461 Only

Modèle S67460 & T67461 seulement

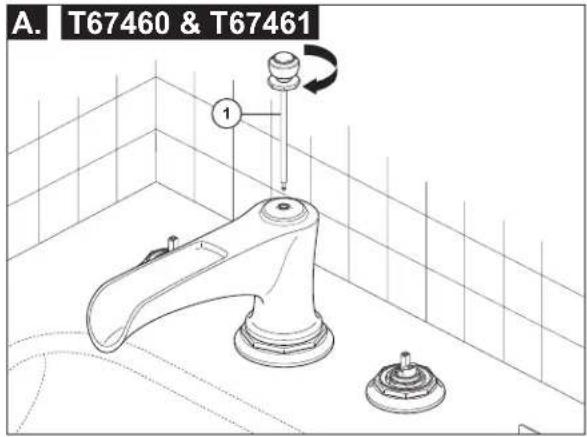

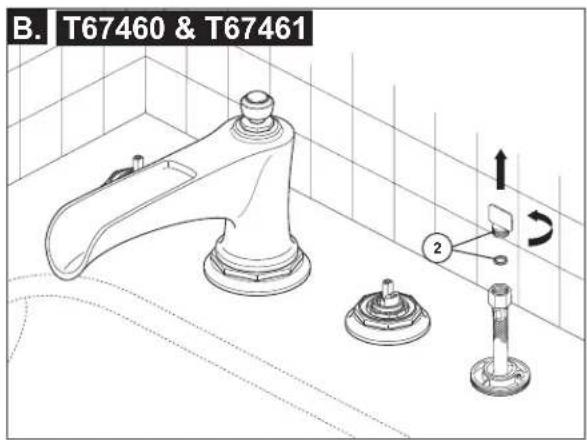

A. Installez la tirette (1). Vissez la tirette jusqu'à ce qu'elle descende et qu'elle tourne librement.
B. Retirez et jetez le capuchon d'essay et le joint (1). NOTE: il s'agit d'un joint supplémentaire; un joint est fourni avec le tuyau rouge.

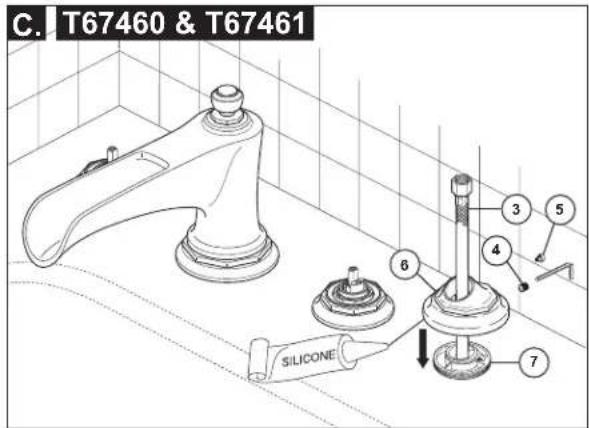

Introduisez le tuyau a guipage metallique (3) dans la base de la douche a main (6). Placez la base (6) sur le logement (7) et fixez-la a l'aide de la vis de calage (4). Installez le bouton (5) sur la vis de calage. ATTENTION: Prenez garde de laisser tomber le tuyau a guipage metallique sous la surface de montage par l'orifice de la plaque de finition. Appliquez du composé d'etanchéité à la silicone sous la base (6).

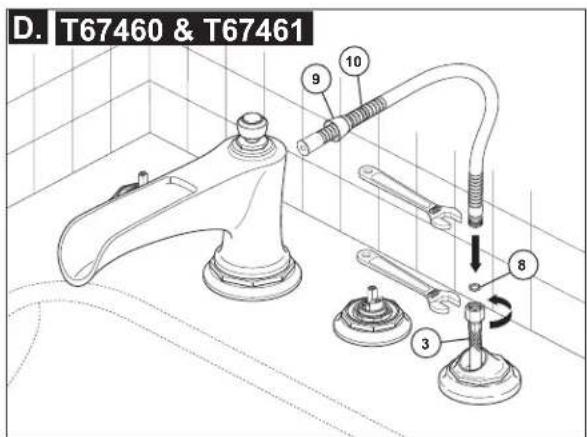

D. Introduisez le tuyau couple (10) dans l'écrou conique (9). Fixez le tuyau couple (10) au tuyau à guipage métallique (3) en utilisant le joint (8) et serrez. N'INSTALLALLEZ PAS laDCFEE a mainMaintenant.

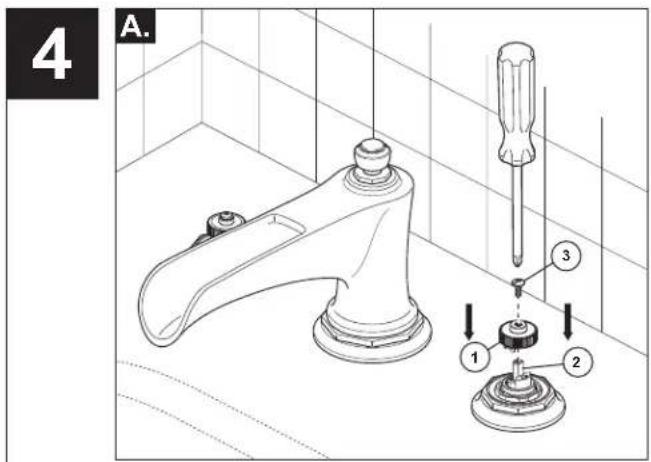

A. Place spline adapters (1) over valve stems (2) and secure with screws (3). Make sure stem is in the off position. Repeat for other handle.

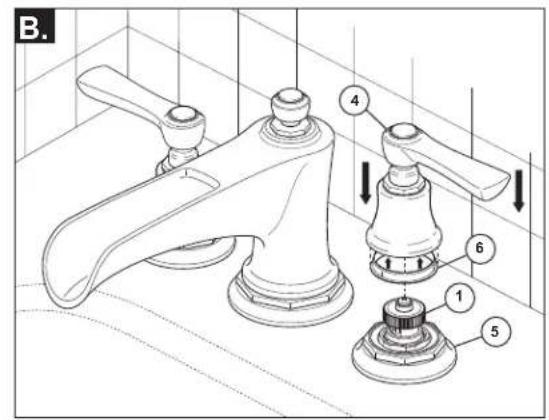

Align and place handle (4) over spline adapter (1) and onto base (5). Be sure glide ring (6) is properly seated in bottom of handles before installing. Make sure handle is properly seated over the spline. The internal magnet will keep the handle in place. Repeat for the other handle. NOTE: If the handle needs to be removed, it is best to pull straight up on the handle to remove it.
A. Colque los adaptadores de lenguetas (1) a工程技术 de la espiga de la valvula (2) y fije con los tornillos (3). Asegürese que la espiga está en la posión cerrada. Repita con la otra manija.
B. Alinee y colque la manija (4) sobre el adaptor de lengüetas (1) y sobre la base (5). Asegürese que el aro desilizable (6) está colocado correctamente en la parte inferior de las manijas antes de instalar. Asegürese que la manija está colocada correctamente sobre la lengüeta. El imán intermo技术支持ra la manija en su lugar. Repita con la otra manija. NOTA: Si debe retirar la manija/mango, lo mejor es tirar hacía arriba la manija para extraerla.
A. Placez an adaptateur cannelé (1) sur une tige de soupape (2) et fixez-le avec la vis. (3). Assurez-vous que la tige est en position de fermeture. Installez l'autre adaptateur de la même manière.
B. Orientez la manette (4) correctement, puis placez-la sur l'adaptateur (1) et sur la base de manette (5). Assurez-vous que l'anneau glissant (6) est bien calé en dessous de la manette avant d'installer celle-ci. Assurez-vous que la manette est bien calée dans les cannelures. L'aimant à l'intérieur la mainiendra en place. Installez l'autre manette de la même manière. NOTE: Si vous doivent enlever la manette, la(Meilleure façon de le faire consiste à la tirer directement vers le haut.

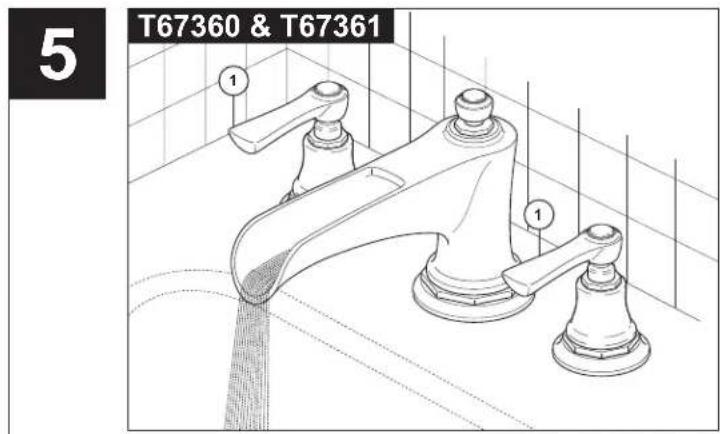

Models T67360 & T67361

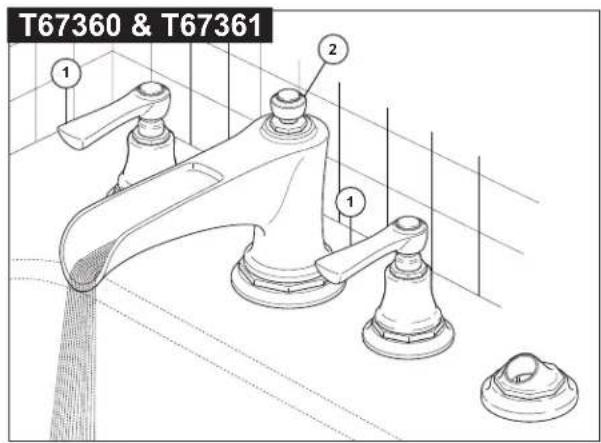

Tournez les poignées du robinet (1) à fond. Rétabillissez l'arrivee d'eau chaude et d'eau froide, puis laissez couler l'eau une minute. Important: cette procedure sert a evacuer les corps étrangers qui pourrait abimer les éléments internes.

Modèles T67460 & T67461

Assurez-vous que la tirette (2) est abaissee. Tournez les poignées du robinet (1) à fond. Retablissez l'arrivee d'eau chaude et d'eau froide, puls laissiez couler l'eau une minute. Important: cette procedure sert a evacuer les corps étrangers qui pouraient abimer les éléments internes.

6

A. T67460 & T67461

B.

For Models T67460 & T67461 Only

Modèles T67460 & T67461 seulement

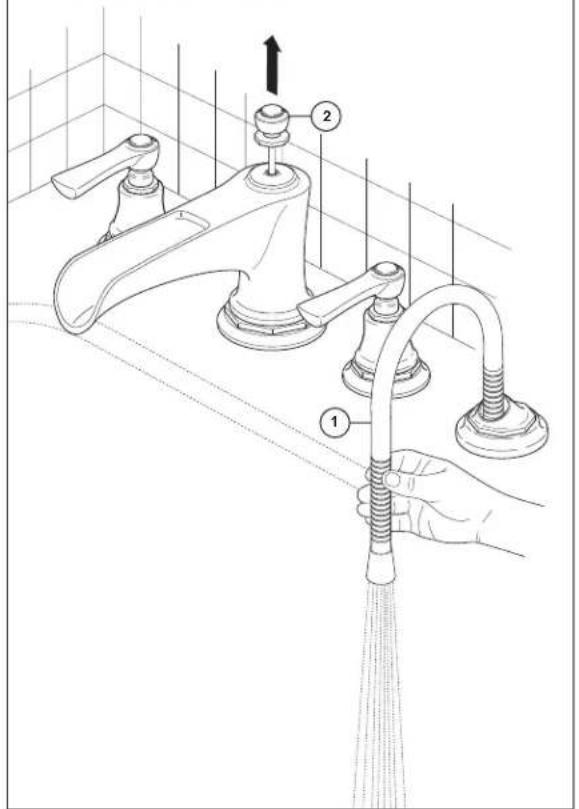

A. Tirez sur le tuyau couple (1) pour le sortir entierement et pointez-le vers le bas dans le bain. Tirez sur la tirette (2) pour l'amener en position d'ouverture maxime et laissez couler l'eau une minute. Tournez ensuite les poignes du robinet de baignoire pour les amener en position de fermetre. Ramenez la tirette à sa position normale.

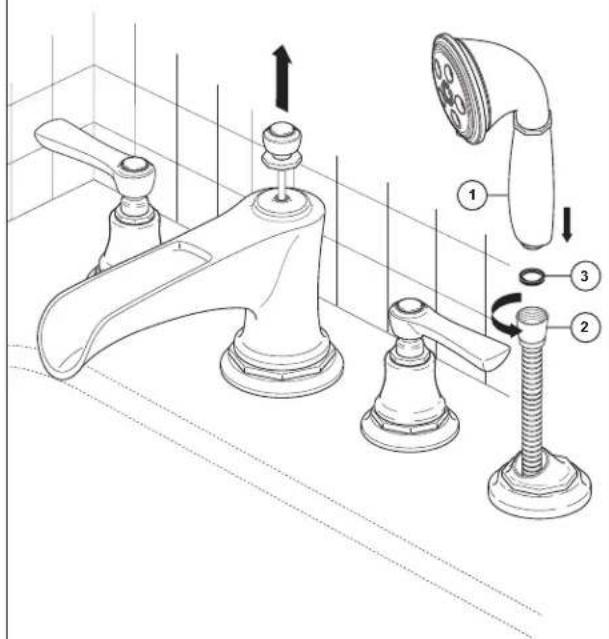

Fixez la douche a main (1) au tuyau couple (2) en vous assurant que le joint (3) se trouve dans le raccord. Consultez la section qui traite de la maintenance (page 4) pour voir comment utiliser l'inverseur et sa tirette.

Backflow Protection System

Dispositif anti-siphonnnage

Douce a main Brizo comporte un dispositif anti-siphonnage qui a ete eprouve et qui est conforme aux normes ASME A112.18.3 et ASME A112.18.1 / CSA B125.1. Ce dispositif se compose de deux clapets independants homologues, montes en sere dans le tube rigide, qui sont non reparables.

Models / Modelos / Modèles T67460-▲LHP & T67461-▲LHP

SpecifyFinish/EspecifiqueelAcabado/PrecisezleFini
