Odin T70175-BN - Robinet Brizo - Notice d'utilisation et mode d'emploi gratuit

Marque	Brizo
Modèle	Odin T70175-BN
Type de produit	Robinet de baignoire avec douche à main
Fini	À préciser (fini disponible selon le modèle)
Fonctions principales	Douche à main avec support pivotant, inverseur automatique, bec de remplissage
Dispositif anti-siphonnage	Deux clapets indépendants homologués conformes aux normes ASME A112.18.3 et ASME A112.18.1/CSA B125.1
Installation	Nécessite un robinet brut (R70100 ou R70100-WS), installation sous le plancher avant la finition
Alimentation	Eau chaude et eau froide (sans électricité)
Poids	Environ 2 à 3 kg (estimation) - non spécifié
Dimensions	Hauteur de la base à la douche : environ 15 cm (estimation) - non spécifié
Entretien et nettoyage	Frotter doucement avec un chiffon humide et sécher avec un chiffon doux ; éviter les produits abrasifs
Pièces détachées	Trousse de réparation RP75214 (écrou-chapeau et joints toriques), cartouche RP75213
Garantie	Garantie à vie pour le premier acheteur (pièces et finis) ; 5 ans pour composants électroniques ; utilisation commerciale : 5 ans pièces, 1 an électronique
Dépannage	Fuite sous la manette : serrer l'écrou-chapeau ou remplacer le joint ; fuite au bec : remplacer la cartouche ; faible débit : vérifier les robinets d'arrêt

FOIRE AUX QUESTIONS - Odin T70175-BN Brizo

Comment nettoyer le robinet Brizo Odin T70175-BN ?

Il suffit de le frotter doucement avec un chiffon humide puis de le sécher avec un chiffon doux. Évitez les produits abrasifs ou de polissage qui pourraient endommager le fini.

Que faire si le robinet fuit sous la manette ?

Fermez les robinets d'alimentation, enlevez la manette, dévissez la bague décorative et serrez l'écrou-chapeau. Si le problème persiste, remplacez l'écrou-chapeau et les joints toriques à l'aide de la trousse RP75214.

Que faire si le robinet fuit par la sortie du bec ?

Fermez les robinets d'alimentation et remplacez la cartouche de robinet à l'aide de la trousse RP75213.

Pourquoi le débit du robinet est-il très faible ?

Vérifiez si le corps du robinet brut (sous le plancher) est muni de robinets d'arrêt. Glissez la rosace décorative vers le haut pour y accéder et assurez-vous que les robinets sont complètement ouverts.

Comment installer le robinet Brizo Odin T70175-BN ?

Le robinet brut (R70100 ou R70100-WS) doit être installé sous le plancher avant la finition. Ensuite, glissez le robinet sur les tubes d'alimentation, placez les rondelles, fixez avec les vis, et serrez sans excès. Reportez-vous au manuel complet pour les étapes détaillées.

Que faire si le support de la douche à main a du jeu ou est difficile à tourner ?

Retirez la douche à main du support et ajustez la vis dans le support jusqu'à ce qu'il tourne correctement. Si le problème persiste, remplacez le support de douche à main.

Que faire si le bec a du jeu ?

Serrez la vis de calage située sous l'inverseur et au-dessus du joint entre le bec et son pied.

Quelle est la garantie du robinet Brizo Odin T70175-BN ?

Les pièces et finis sont garantis à vie pour le premier acheteur. Les composants électroniques (le cas échéant) sont garantis 5 ans. Pour une utilisation commerciale, la garantie est de 5 ans sur les pièces et finis, et 1 an sur les composants électroniques. Les piles ne sont pas couvertes.

Ce robinet nécessite-t-il une alimentation électrique ?

Non, le robinet Brizo Odin T70175-BN est un modèle mécanique fonctionnant avec l'eau chaude et froide, sans électricité. Cependant, certains modèles peuvent comporter des composants électroniques optionnels.

Comment fonctionne le dispositif anti-siphonnage ?

Le robinet est équipé de deux clapets indépendants homologués montés en série dans le tube rigide, conformes aux normes ASME A112.18.3 et ASME A112.18.1/CSA B125.1. En cas de diminution de pression, un inverseur dirige automatiquement l'eau vers le bec.

MODE D'EMPLOI Odin T70175-BN Brizo

Inscrivez le numéro de modèle ici.

Pour installer votre robinet Brizo® facilement, vous devez:

• LIRE TOUTES les instructions avant de débuter:
- LIRE TOUS les avertissements ainsi que toutes les instructions de nettoyage et d'entretien;
- Acheter le bon nécessaire de raccordement.

Instructions de nettoyage

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

Dispositif anti-siphonnage

Douche à main Brizo comporte un dispositif anti-siphonnage qui a été éprouvé et qui est conforme aux normes ASME A112.18.3 et ASME A112.18.1/CSA B125.1. Ce dispositif se compose de deux clapets indépendants homologués, montés en série dans le tube rigide, qui sont non réparables. Il est également doté d'un inverseur qui dirige automatiquement l'eau vers le bec en cas de diminution de la pression d'alimentation.

▲Specify Finish / Especifique el Acabado / Précisez le Fini

You may need:

Articles dont vous pouvez avoir besoin:

R70100 / R70100-WS (avec robinet

d'arrêt) Robinet brut vendu séparément. Doit être installé sous le

plancher avant le montage des pièces de finition.

1

Note : La plomberie brute du robinet de baignoire (R70100 ou R70100-WS) doit être installée avant la finition.

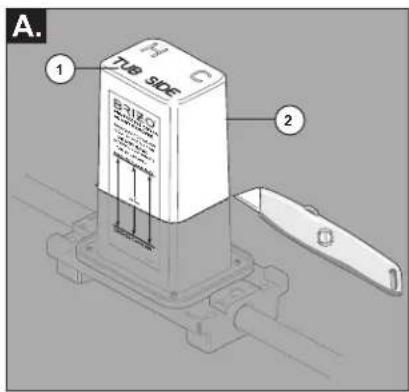

A. Assurez-vous que le plancher fini respecte les limites acceptables indiquées sur l'étiquette et que l'inscription « TUB SIDE » (1) sur le dessus du boîtier de protection (2) se trouve face à la baignoire. Arasez soigneusement le boîtier de protection (2) de sorte qu'il soit à égalité du plancher fini. Note : Prenez garde d'abîmer les composants internes.
B. Retirez les bouchons d'essai (3) des tubes d'alimentation (4). Si le robinet brut est muni de robinets d'arrêt, assurez-vous que les robinets d'arrêt (5) sont ouverts complètement.

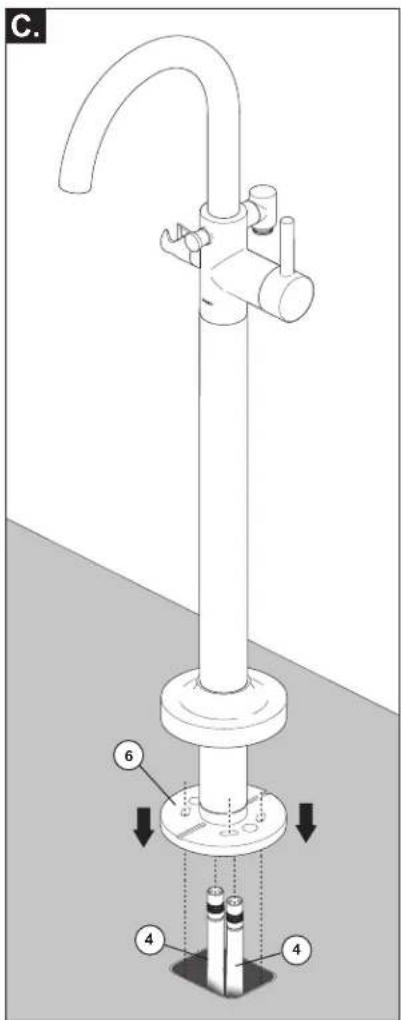

C. Glissez le robinet doucement sur les tubes d'alimentation (4) jusqu'à ce que la base du robinet (6) repose sur le plancher.

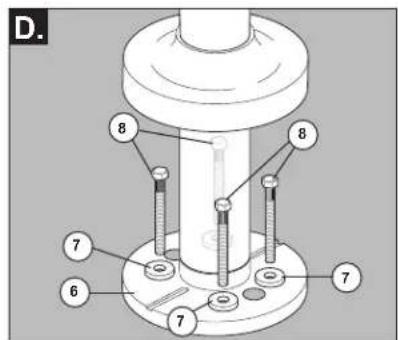

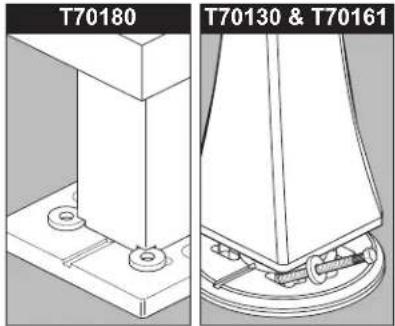

D. Placez les rondelles (7) sur la base (6) avant d'introduire les vis (8) dans leur trou. MODEL T70180 : Les rondelles doivent être placées dans les rainures sous les coins. MODELS T70130 et T70161 : Les vis doivent être introduites obliquement.

Assurez-vous que le robinet est de naïveau; serrez ensuite les vis (8) solidement avec une clé. Prenez garde de serrer excessivement. Glissez la rosace (9) vers le bas sur la base du robinet (6). Note : Des boulons plus longs sont fournis. Utilisez-les si le plancher a plus de 2 po d'épaisseur.

2

A.

C.

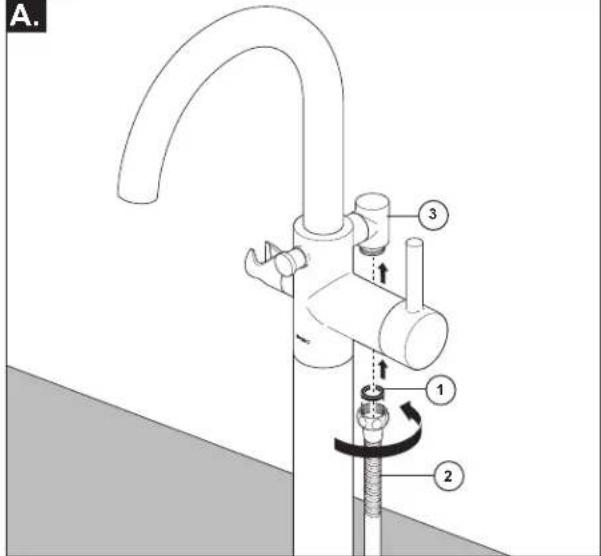

A. Assurez-vous que la rondelle d'étanchéité (1) se trouve dans l'extrémité du tuyau souple (2) (l'extrémité avec des méplats). Vissez le tuyau souple sur la sortie (3) et serrez-le solidement. Prenez garde de serrer excessivement.
B. Ouvrez les robinets d'alimentation et amenez la manette (4) en position de plein mélange. Tenez le tuyau souple (2) dans la baignoire et tirez sur la tirette de l'inverseur (5). Rincez le robinet pendant 1 minute. Si la rondelle d'étanchéité se trouve dans le tuyau souple, prenez garde de

la perdre pendant le rinçage. Une fois le rinçage terminé, fermez le robinet en utilisant la manette.

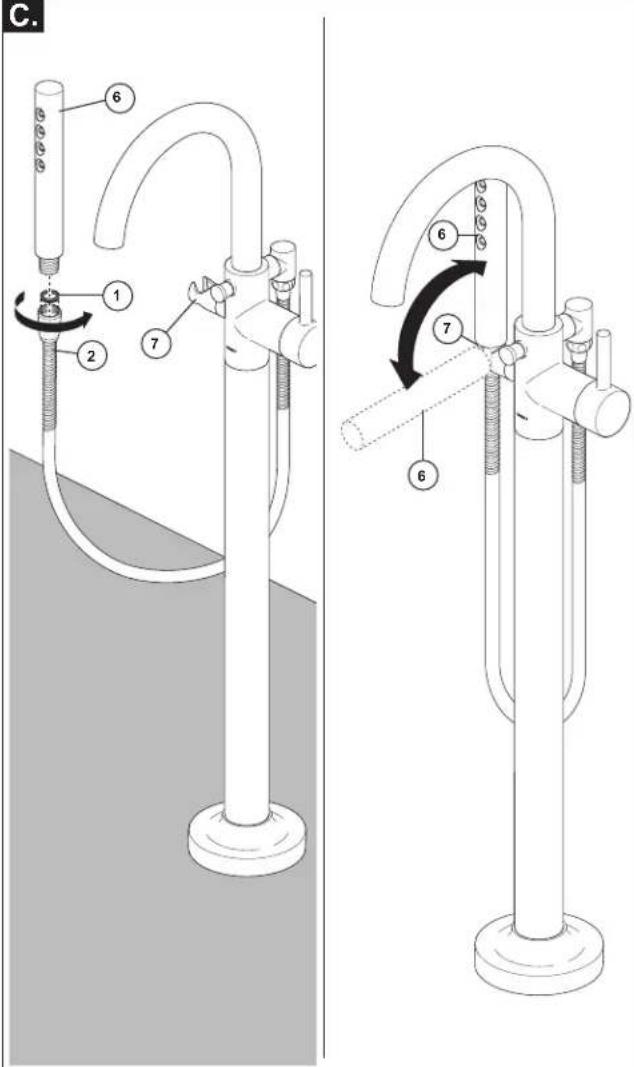

C. Assurez-vous que la rondelle d'étanchéité (1) se trouve dans l'extrémité du tuyau souple (2). Serrez le tuyau souple à la main sur la douche à main (6). Placez la douche à main dans le support (7). Vérifiez si vous pouvez faire pivoter le support de la position verticale à la position horizontale comme le montre la figure.

Garantie limitée des robinets Brizo®

Pièces et finis

Toutes les pièces (à l'exception des composants électroniques et des piles) et tous les finis de ce robinet Brizo® sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d'une utilisation commerciale, la garantie est de 5 ans à compter de la date d'achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Brizo ^2 comporte des composants électroniques, ces composants (à l'exception des piles) sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie consentie au premier acheteur qui est d'une durée de 5 ans à compter de la date d'achat. Dans le cas d'une utilisation commerciale, la garantie est d'un an à compter de la date d'achat. Aucune garantie ne couvre les piles.

Brizo Kitchen & Bath Company remplacera, GRATUITEMENT, pendant la période de garantie applicable, toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de fabrication pour autant que le robinet ait été installé, utilisé et entretenu normalement. S'il est impossible de réparer ou de remplacer le robinet, Brizo Kitchen & Bath Company pourra décider de rembourser le prix d'achat du produit pour autant que celui-ci lui soit retourné. Il s'agit de vos seuls recours.

Brizo Kitchen & Bath Company recommande de confier l'installation et la réparation à un plombier professionnel. Nous vous recommandons également d'utiliser uniquement des pièces de rechange authentiques Brizo ^5 .

Brizo Kitchen & Bath Company se dégage de toute responsabilité à l'égard des dommages causés au robinet en raison d'un mauvais usage, d'un usage abusif, de la négligence ou de l'utilisation d'une méthode d'installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les dommages résultant du non-respect des instructions de nettoyage et d'entretien applicables.

Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire à l'adresse applicable ci-dessous.

Aux États-Unis et au Mexique :

Au Canada:

La preuve d'achat (reçu original) du premier acheteur doit être présentée à Brizo Kitchen & Bath Company pour toutes les demandes en vertu de la garantie, sauf si le produil a été enregistré auprès de Brizo Kitchen & Bath Company. La présente garantie s'applique uniquement aux robinets Brizo ^® fabriqués après le 1er janvier 1995 et installés aux États-Unis d'Amérique, au Canada et au Mexique. BRIZO KITCHEN & BATH COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L'ÉGARD DES DOMMAGES PARTICULIERS, CONSECUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D'OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D'UNE GARANTIE IMPLICITE OU EXPlicitÉ QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces où il est interdit de limiter ou d'exclure la responsabilité à l'égard des dommages particuliers, consécutifs ou indirects, les limites et les exclusions susmentionnées ne s'appliquent pas. La présente garantie vous donne des droits précis qui peuvent varier selon l'État ou la province où vous résidez.

La présente garantie écrite est la garantie exclusive offerte par Brizo Kitchen & Bath Company et elle n'est pas transférable.

Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez consulter la page Warranty FAQs à www.Brizo.com, faire parvenir un courriel à [e-mail] ou nous appeler au numéro applicable.

Si le robinet fuit sous la manette :

1. Enlevez la manette (6).
2. Dévissez la bague décorative doucement (1).
3. Serrez l'écrou-chapeau (2).

1. FERMÉZ LES ROBINETS D'ALIMENTATION.
2. Remplacez l'écrou-chapeau (2) et les joints toriques (2) - Trousse de réparation RP75214.

Si le robinet fuit par la sortie du bec

1. FERMEZ LES ROBINETS D'ALIMENTATION
2. Remplacez la cartouche de robinet (3) - Trousse de réparation RP75213.

Si le débit du robinet est très faible :

1. Sur certains modèles, le corps du robinet brut (situé sous le plancher) peut être muni de robinets d'arrêt.
2. Glissez la rosace décorative (4) doucement vers le haut pour avoir accès au corps du robinet situé sous le plancher.
3. S'il y a des robinets d'arrêt, assurez-vous qu'ils sont ouverts complètement.

Si le support de la douche à main a du jeu ou il est difficile à tourner :

1. Retirez la douche à main du support (5).
2. Ajustez la vis dans le support de la douche à main jusqu'à ce que celui-ci tourne correctement.

Si le support ne pivote toujours pas correctement :

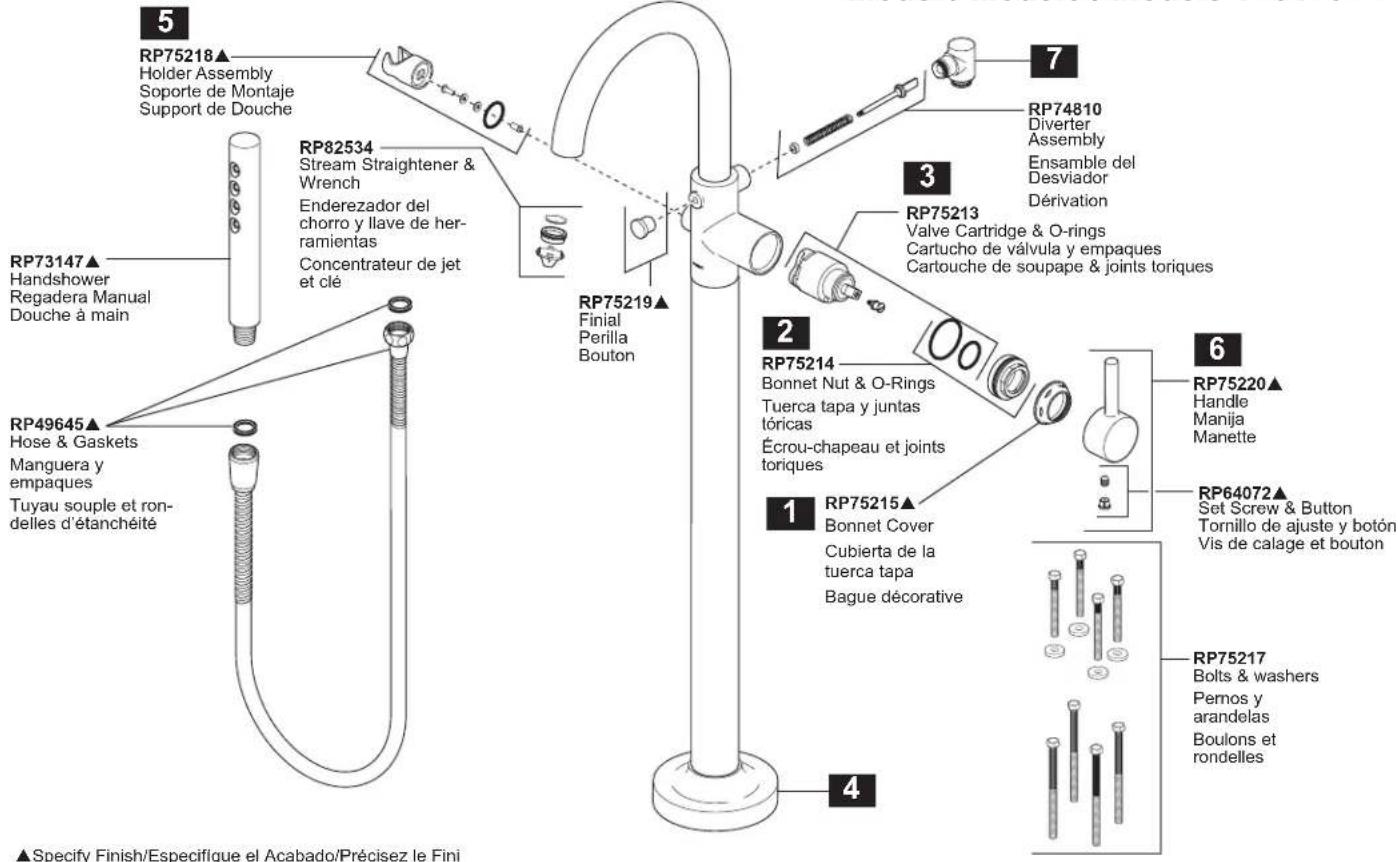

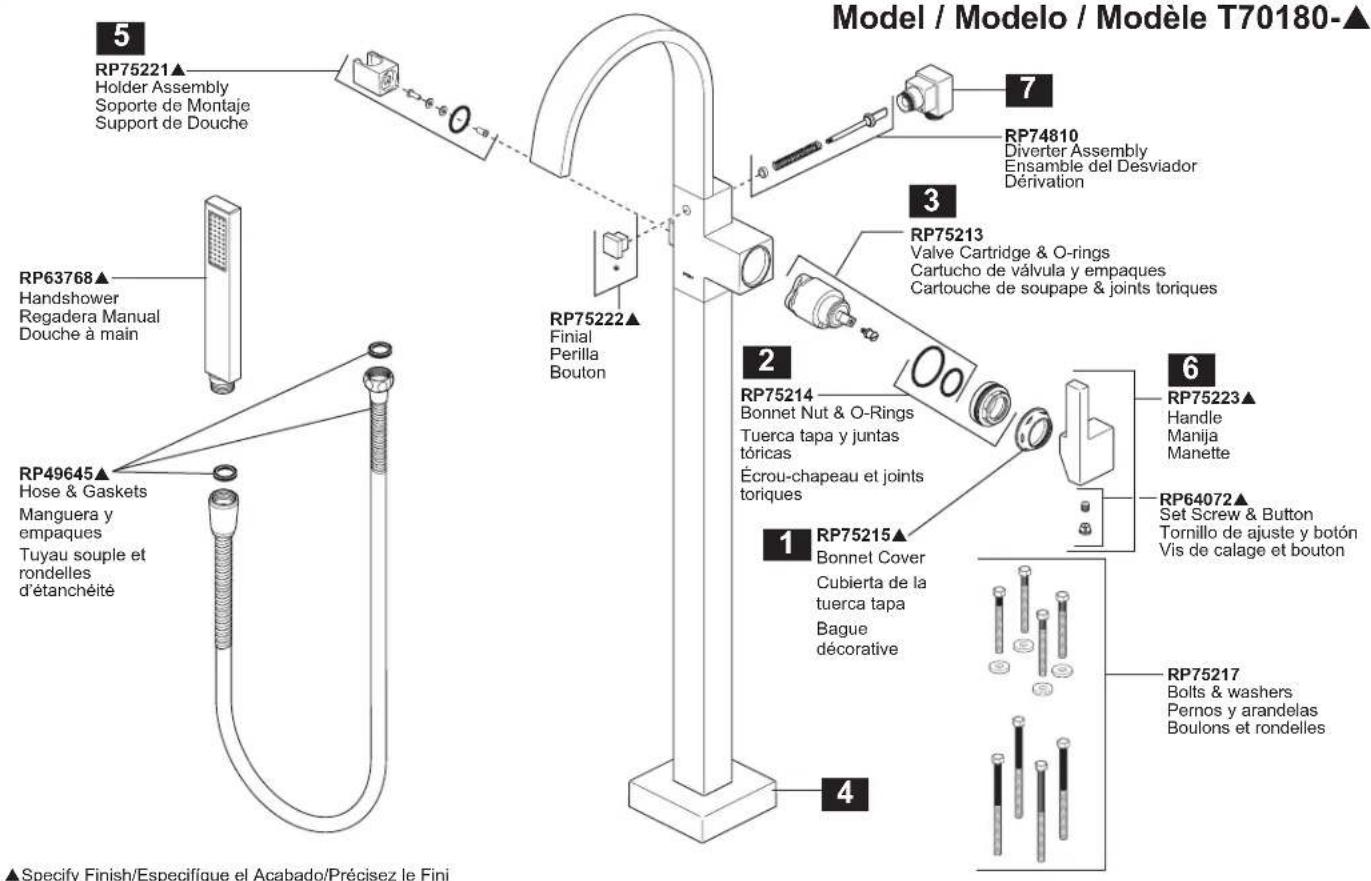

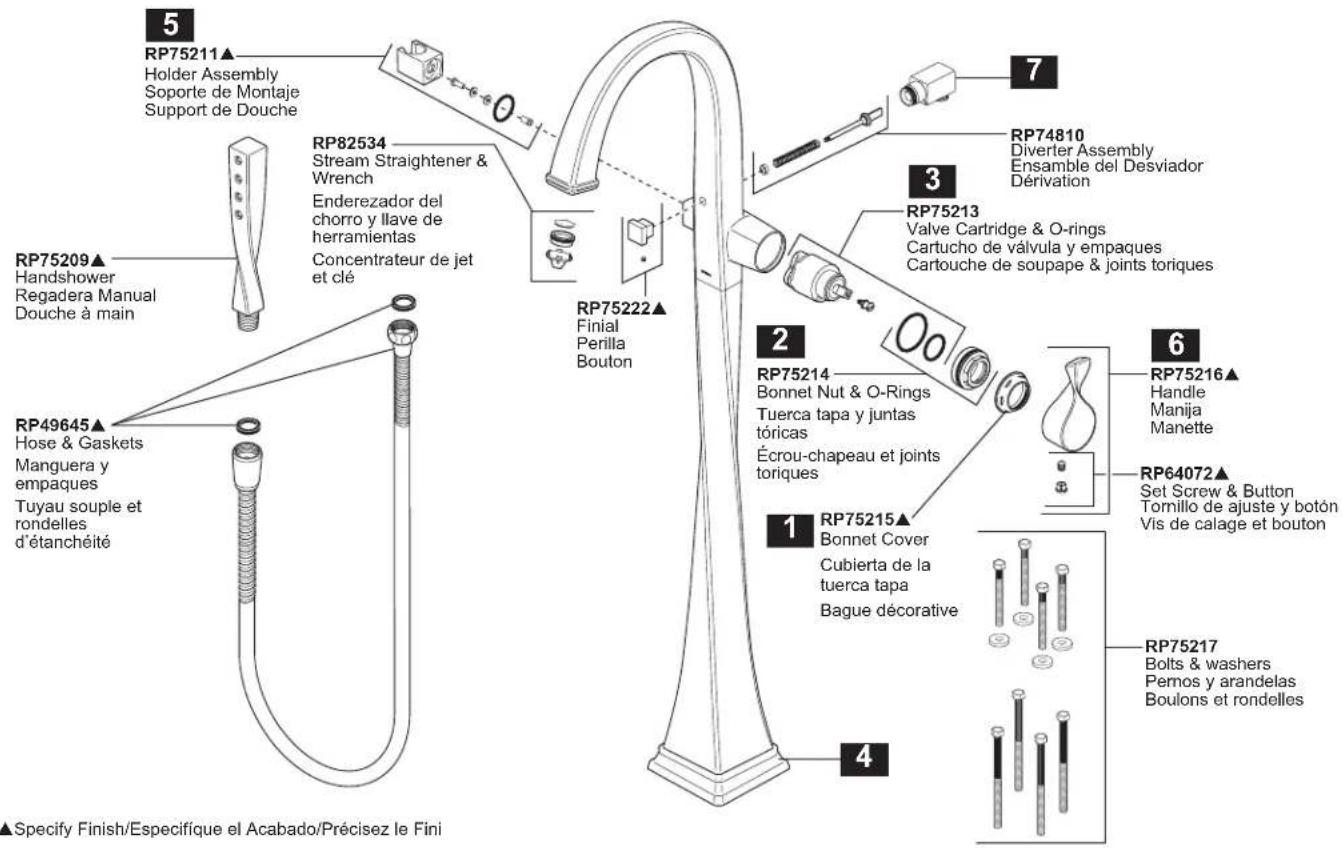

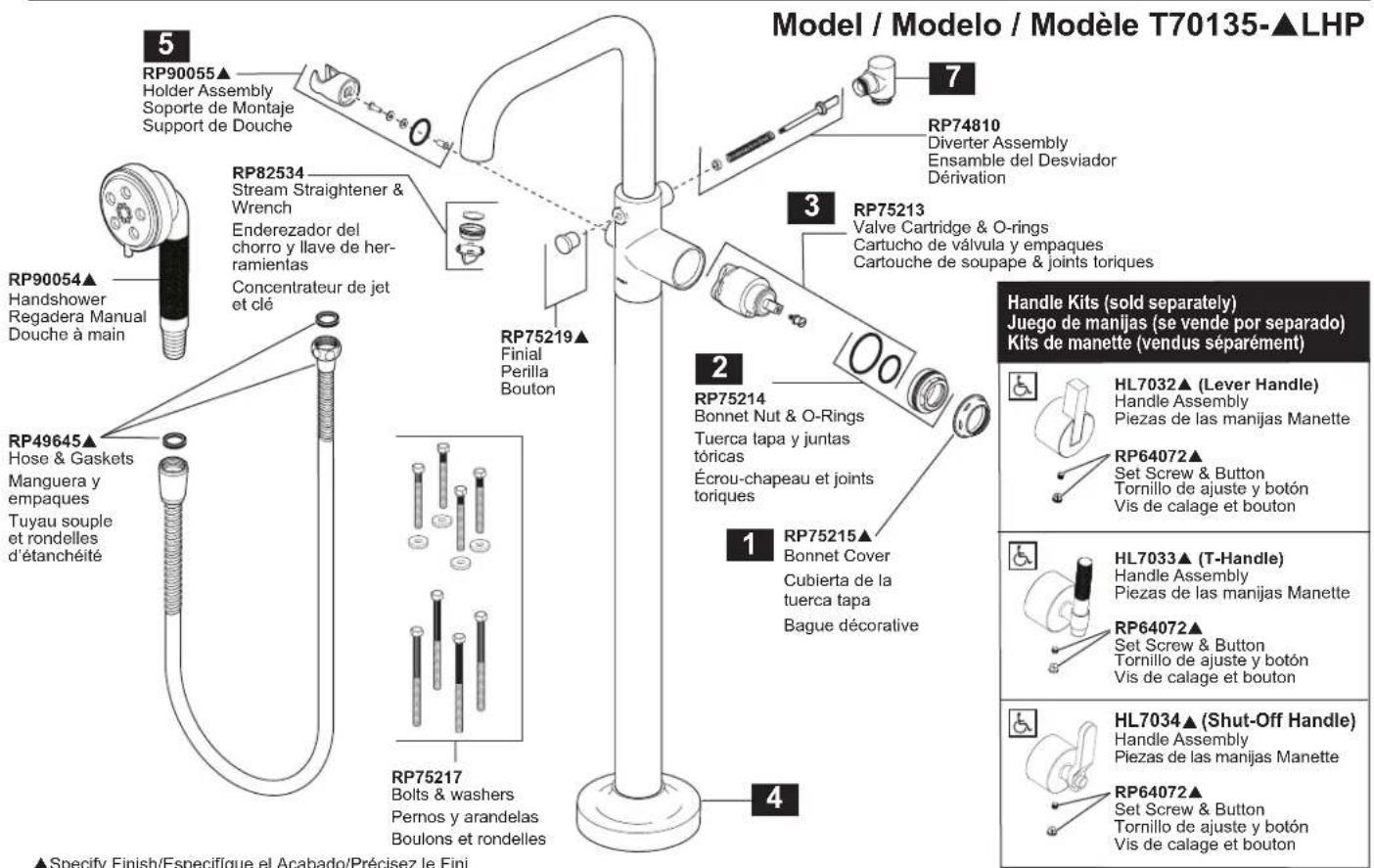

1. Remplacez le support de la douche à main (5) montré dans le schéma des pièces pour chaque modèle.

Si le bec a du jeu :

1. Serrez la vis de calage située sous l'inverseur (7) et au-dessus du joint entre le bec et son pied.

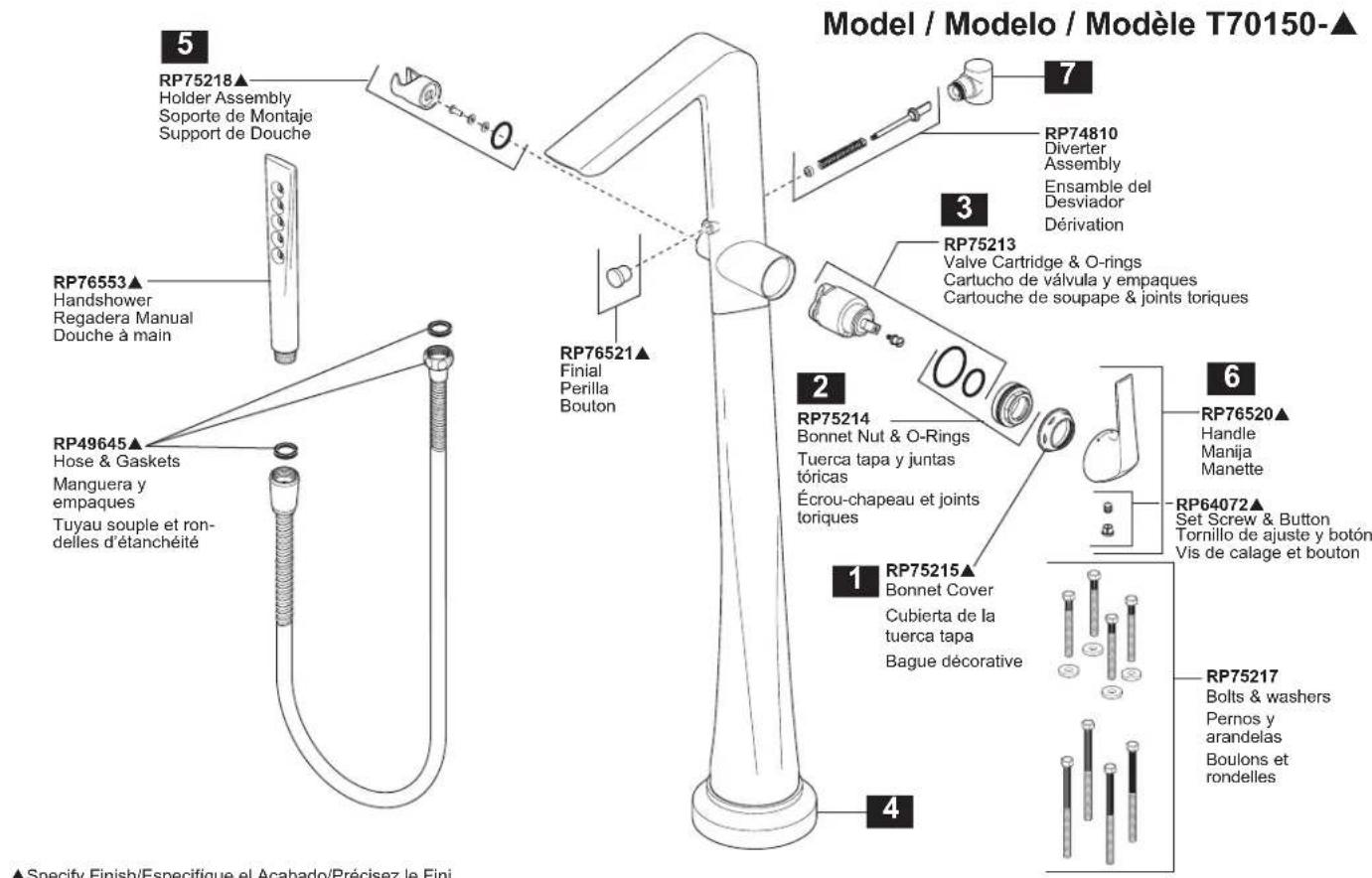

▲Specify Finish/Especifique el Acabado/Précisez le Fini

Model / Modelo / Modèle T70175-▲

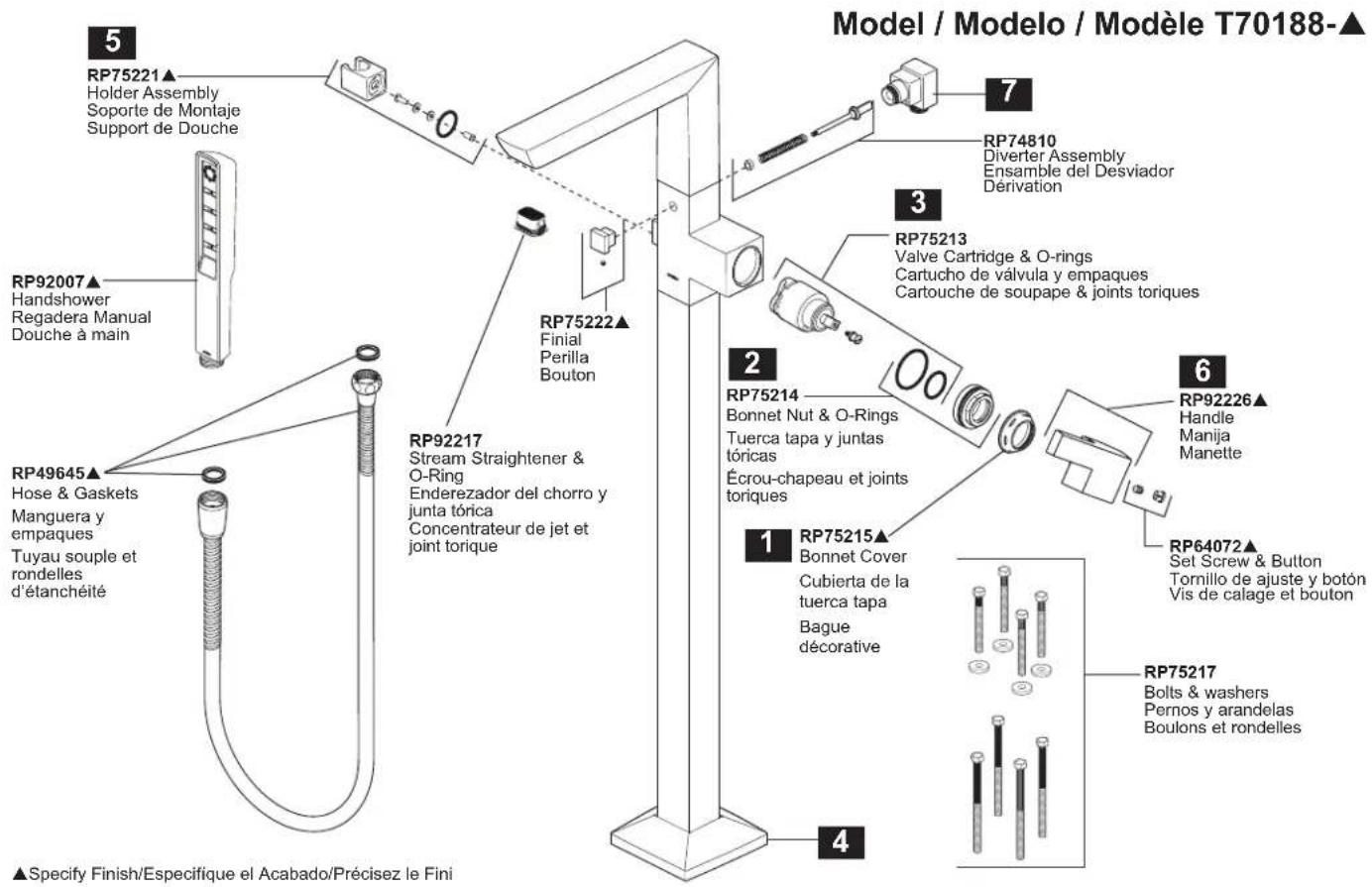

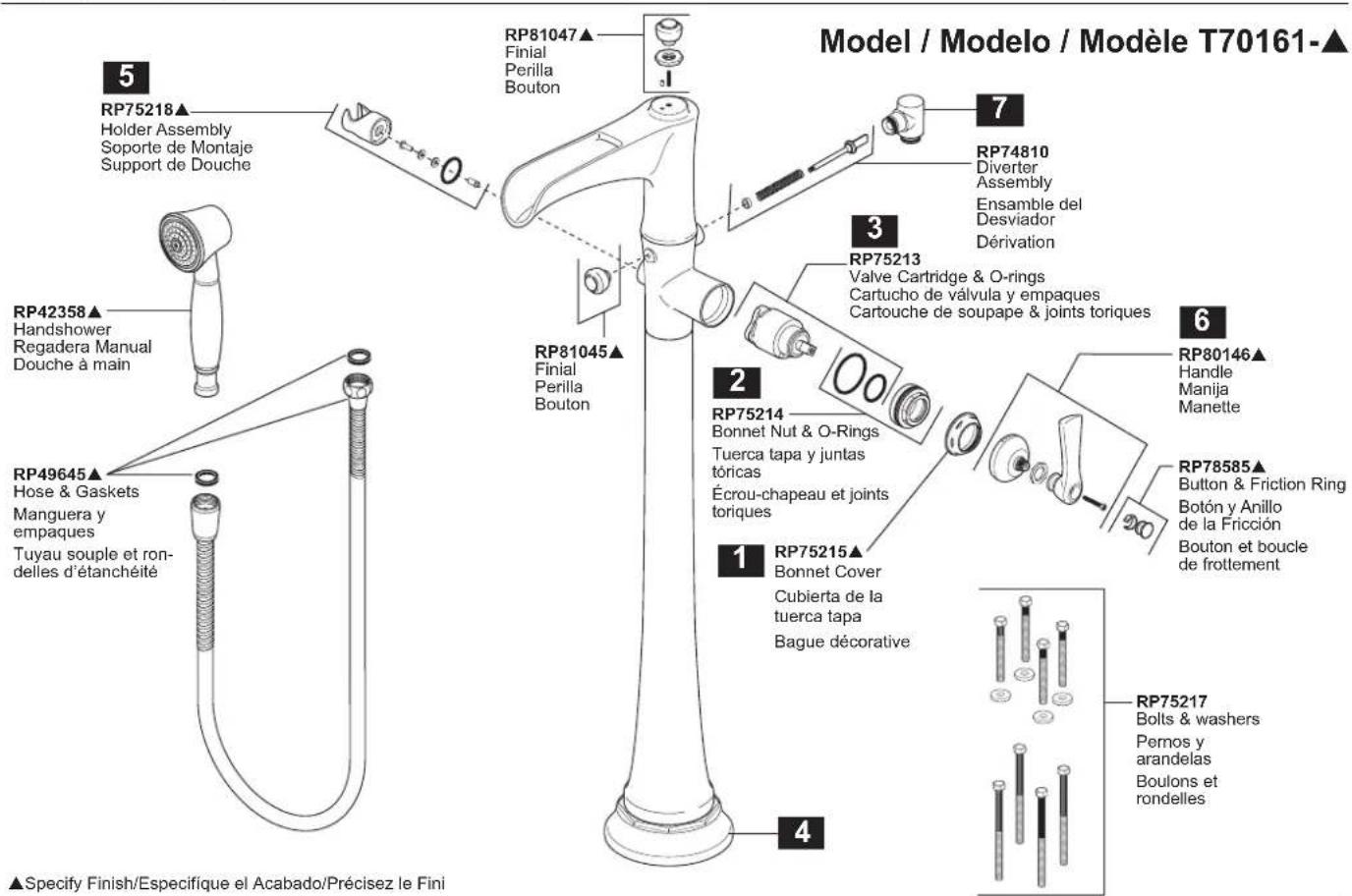

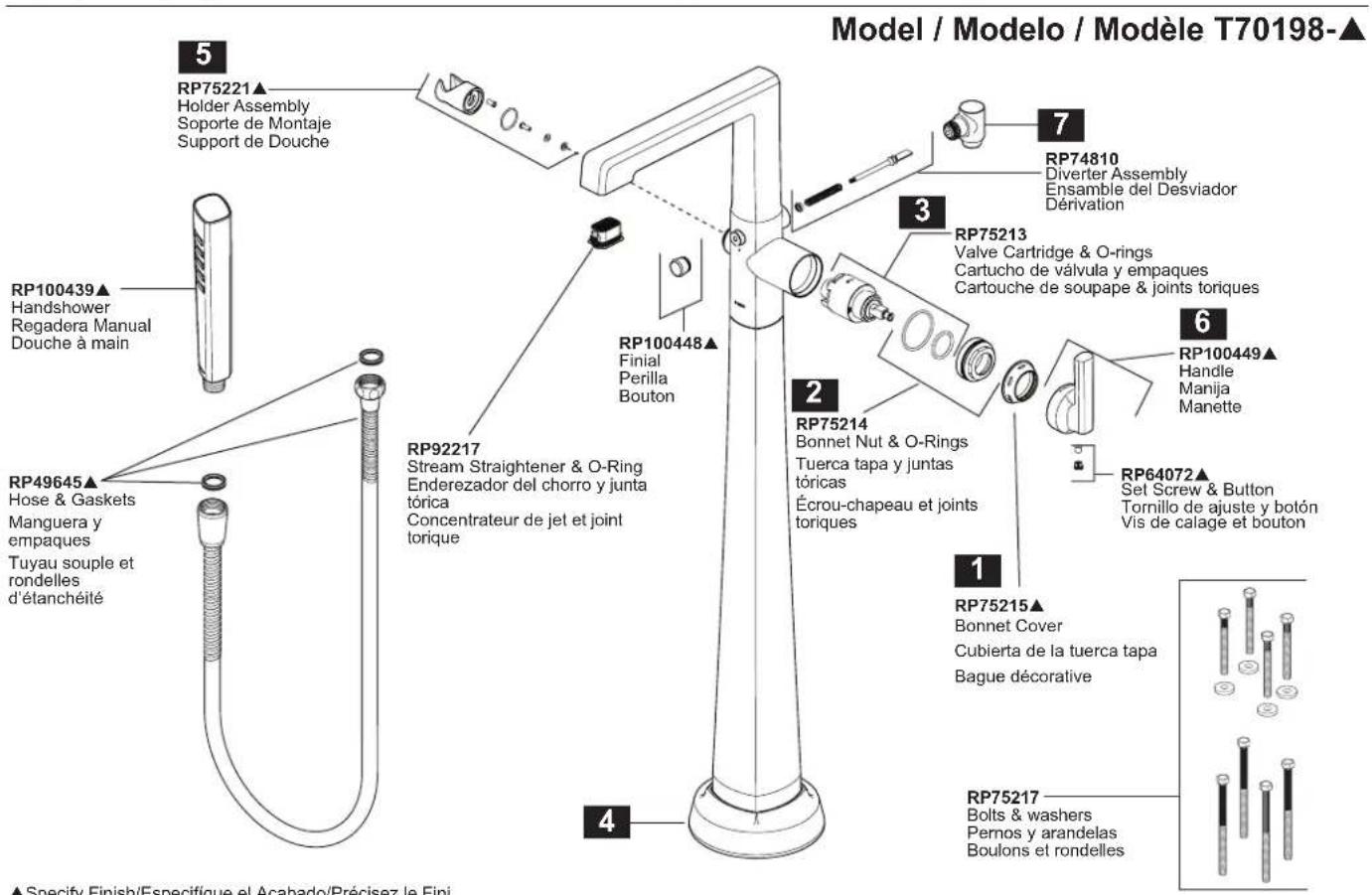

▲Specify Finish/Especifique el Acabado/Précisez le Fini

Note / Nota

Note / Nota
