Type de produit	Robinet de lavabo
Marque	Brizo
Modèle	Vettis 65086LF-PC-ECO
Alimentation	Eau chaude et eau froide (raccords 3/8 po)
Matériau du fini	Fini poli chromé (PC)
Type de bec	Bec fixe avec aérateur
Type de commande	Manettes séparées (2)
Débit	1.2 GPM (avec régulateur de débit RP75432)
Fonctions principales	Lavabo avec renvoi mécanique en métal (pop-up)
Installation	Montage sur plan de travail ou évier, connexions PEX avec manchons plastiques
Entretien et nettoyage	Nettoyage doux avec chiffon humide, séchage immédiat ; éviter produits abrasifs
Sécurité	Ne pas trop serrer les raccords ; utiliser une contre-clé pour éviter d'endommager les clapets
Pièces détachées et réparabilité	Cartouche de soupape RP92349, aérateur RP92346, régulateur de débit RP75432, tamis RP92357 ; joints toriques RP92347, écrou-chapeau RP92350, etc.
Garantie	Garantie limitée à vie pour le premier acheteur résidentiel (pièces et finis) ; 5 ans pour composants électroniques (non concerné ici)
Service client	1-877-345-BRIZO (2749) / [e-mail] / www.brizo.com

FOIRE AUX QUESTIONS - Vettis 65086LF-PC-ECO Brizo

Comment installer le robinet Vettis 65086LF-PC-ECO ?

Suivez les étapes de la notice : fixez le support de montage et l'écrou sur la tige de montage, raccordez les flexibles PEX aux arrivées d'eau en utilisant les manchons plastiques fournis, serrez à la main puis deux tours à la clé, et installez le mécanisme pop-up. Ne serrez pas excessivement.

Que faire si le débit d'eau est très faible ?

Fermez les robinets d'alimentation, démontez le bec, retirez et nettoyez le régulateur de débit (RP75432) et le tamis métallique (RP92357). Si nécessaire, remplacez ces pièces.

Le robinet fuit sous la manette, que dois-je faire ?

Retirez le capuchon de finition, la vis de calage, la manette et le chapeau. Vérifiez que l'écrou-chapeau (RP92350) est bien serré. Si la fuite persiste, remplacez la cartouche de soupape (RP92349).

Le robinet fuit par la sortie du bec, comment réparer ?

Fermez les robinets d'arrêt, remplacez la cartouche de soupape (RP92349).

Comment entretenir le fini chromé du robinet ?

Nettoyez régulièrement avec un chiffon doux humide et séchez immédiatement. N'utilisez jamais de produits abrasifs, de nettoyants à base de chlore ou de polissoirs agressifs.

Comment ajuster le mécanisme pop-up ?

Pour rendre la bonde amovible ou fixe, démontez l'écrou du pivot (1), installez la tige horizontale (2) et la bonde (3) dans la position souhaitée, puis serrez l'écrou à la main. Voir schéma 9 de la notice.

Puis-je couper les flexibles PEX trop longs ?

Oui, coupez le tube d'équerre en laissant 1 à 2 pouces de marge. Utilisez les manchons plastiques RP50952 fournis. Ne coupez pas trop court. Suivez la section 'Custom Fit Connections' de la notice.

Quelle est la garantie de ce robinet ?

Garantie limitée à vie pour le premier acheteur résidentiel sur les pièces et finis (défauts de matériau ou de fabrication). Pour les acheteurs commerciaux, 10 ans en résidentiel multifamilial, 5 ans pour autres usages. Contactez le service client au 1-877-345-BRIZO.

Où puis-je acheter des pièces de rechange ?

Commandez directement auprès de Brizo ou chez un revendeur agréé. Références : cartouche RP92349, aérateur RP92346, régulateur RP75432, tamis RP92357, etc. Utilisez toujours des pièces Brizo authentiques.

Que faire si j'ai perdu un manchon plastique ou un écrou de connexion ?

Achetez un écrou et un manchon plastique de rechange conçus pour tubes PEX. N'utilisez pas de joint RP51243 ni de virole métallique en remplacement. Serrez à la main puis deux tours à la clé.

MODE D'EMPLOI Vettis 65086LF-PC-ECO Brizo

Inscrivez le numéro de modèle ici.

Veuillez lire toutes les instructions avant l'installation.

Si vous avez des questions au sujet du produit et de l'installation, ne retournez pas au magasin. Pour obtenir de l'aide, communiquez avec le service à la clientèle.

www.brizo.com

1-877-345-BRIZO (2749)

[e-mail]

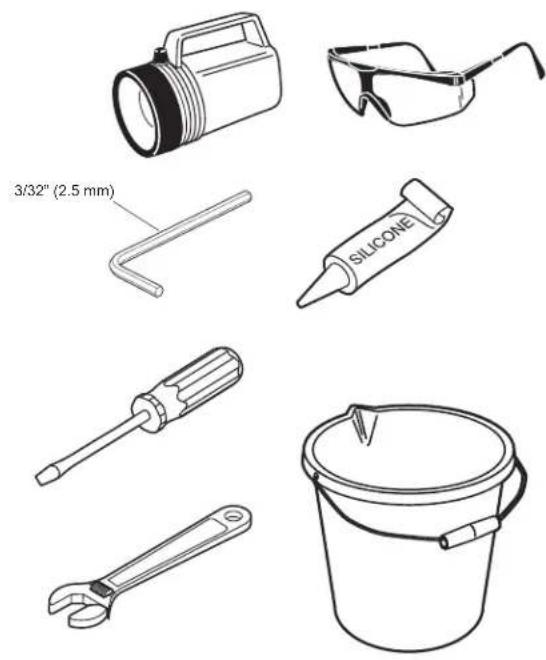

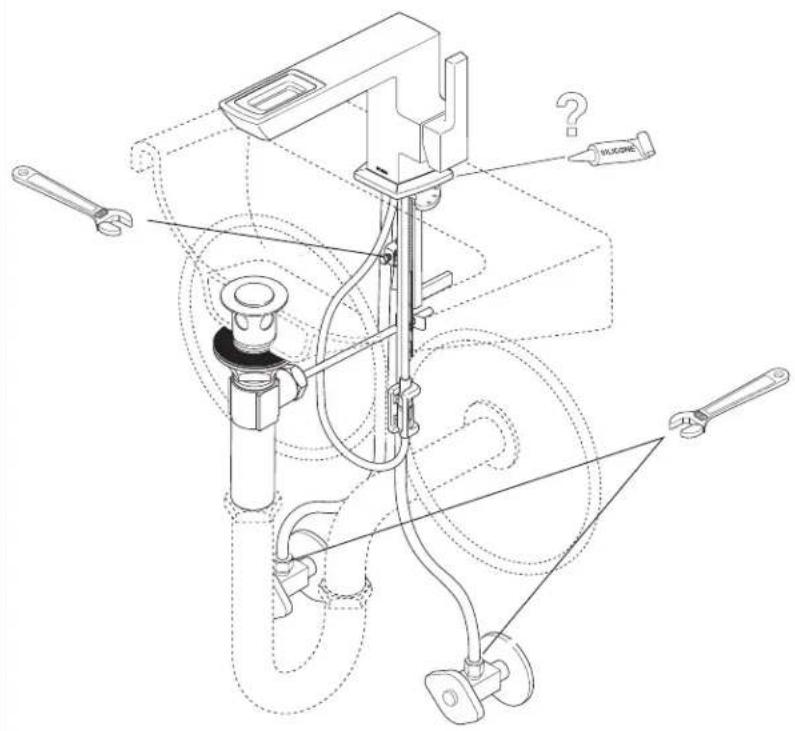

You may need: Usted puede necesitar: Articles dont vous pouvez avoir besoin:

Optional/Optional/Optional

Install mounting bracket and nut onto the mounting shank using wrench. Instale el soporte del montaje, el separador y la tuerca en la espiga de montaje con una llave de tuercas. Montez la fixation de montage, la pièce d'espacement et l'écrou sur le manchor à l'aide de la clé.

NOTE : Si les tubes en PEX pour ce robinet sont trop longs et vous devez les sectionner. Suivez les instructions pour l'installation sur mesure des raccords.

Assurez-vous que les raccords sont exempts de corps étrangers.

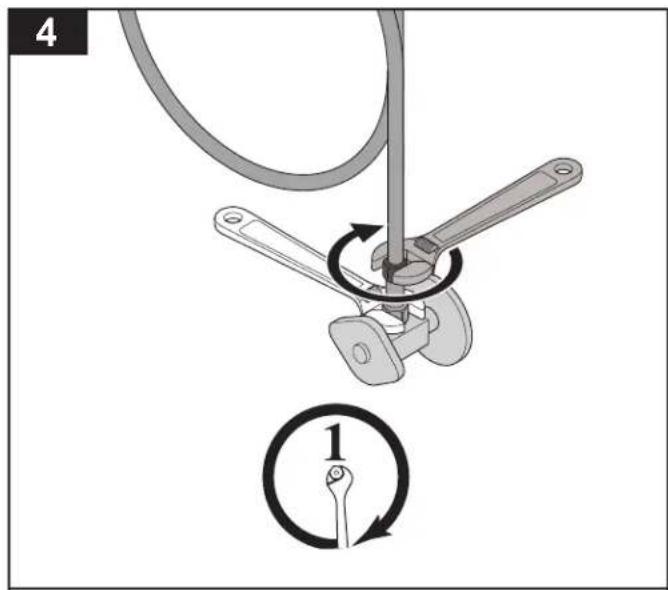

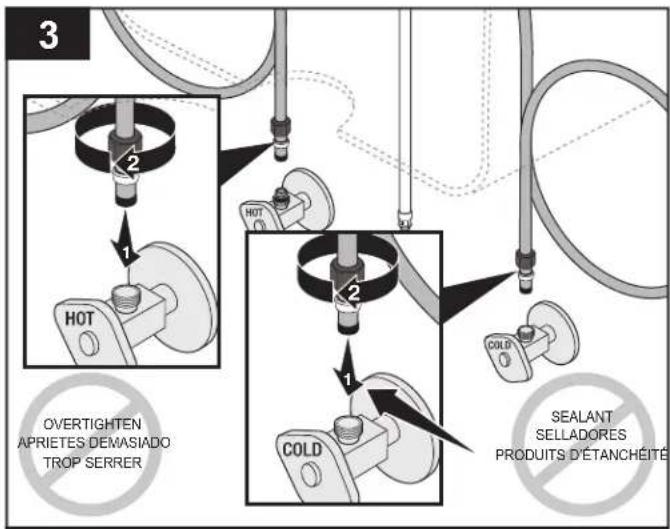

Serrez l'écrou à la main sur le robinet d'alimentation, puis faites un tour supplémentaire à l'aide d'une clé.

Faites un tour supplémentaire à l'aide d'une clé.

Utilisez une deuxième clé pour éviter de serrer excessivement les clapets de non-retour. Répétez l'opération de l'autre côté.

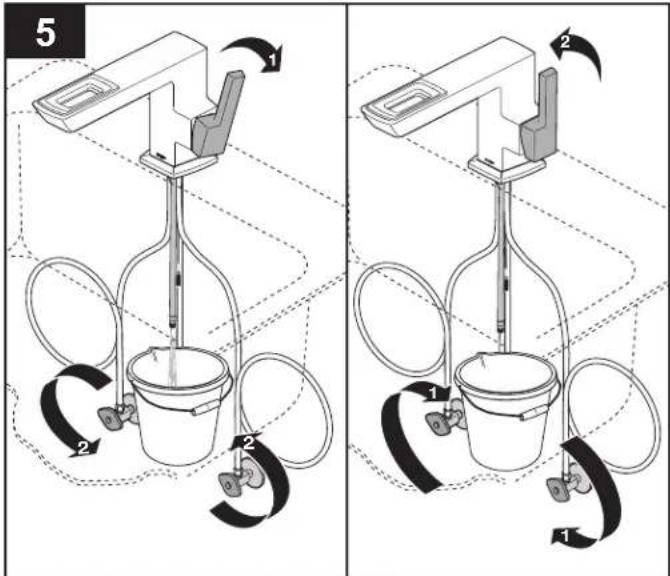

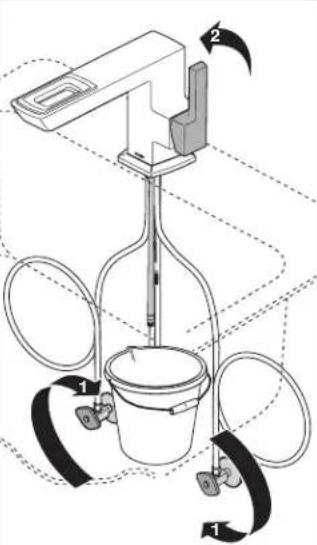

Tournez les manettes pour ouvrir le robinet. Rétablissez l'alimentation en eau chaude et en eau froide. Rincez les conduites en laissant l'eau couler dans un seau.

Interrompez l'alimentation en eau chaude et en eau froide.

Fermez le robinet.

METAL POP-UP / DESAGÜE AUTOMÁTICO DE METAL / RENVOI MÉCANIQUE EN MÉTAL

7

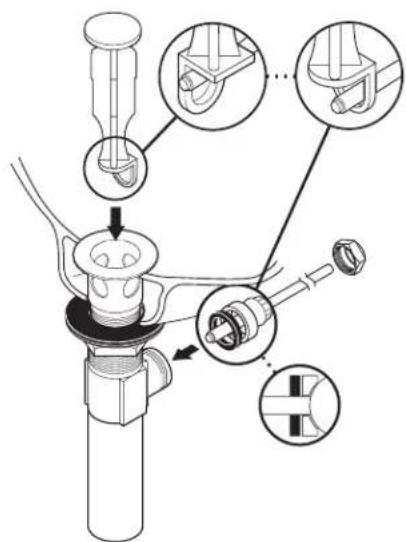

Remove stopper and flange. Screw nut all the way down. Push washer and gasket down. Remove tailpiece from body, add plumber tape, replace tailpiece.
Quite el tapón y el reborde. Atornille la tuerca completamente hasta abajo. Empuje la arandela/roldana y el empaque hacia abajo. Quite el tubo de cola del cuerpo, aplique cinta plomero, coloque otra vez el tubo de cola.
Enlevez la bonde et la collerette. Serrez l'écrou pour le faire descen complètement. Poussez la rondelle et le joint vers le bas. Enlevez le raccord droit de vidange du corps, appliquez du ruban de plomberie, puis remettez le raccord droit en place.

8

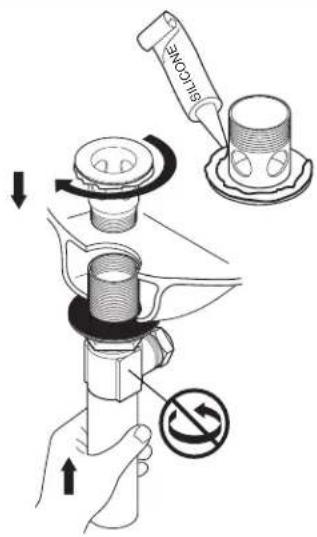

Apply silicone to underside of flange. Insert body into sink. Screw flange into body. Pivot must face faucet. Pull assembly down firmly and hold in place. DO NOT TWIST. Tighten nut/washer/gasket, clean off excess silicone. DO NOT TWIST.
Aplique silicón a la parte interior del reborde. Inserte el cuerpo en el lavamanos. Atornille el reborde en el cuerpo. El pivote debe de estar de frente a la llave. Hale el ensamble hacia abajo firmemente y sujételo en sitio. NO LO GIRE. Apriete la tuerca/arandela/empaque, limpie el exceso de silicón. NO LO GIRE.
Appliquez du composé à la silicone sous la collerette. Introduisez le corps dans lav-abo, puis vissez la collerette dans le corps. Le pivot doit faire face au robinet. Tirez l'ensemble vers le bas fermement et maintenez-le en place. PRENEZ GARDE DE LE TORDRE. Serrez l'écrou contre la rondelle et le joint, puis enlevez le surplus de composé à la silicone. PRENEZ GARDE DE TORDRE LE PIVOT.

9

Remove pivot nut (1). Install horizontal rod (2) and stopper (3) as removable (4) or non-removable (5). Hand tighten pivot nut (1).
Quite la tuerca del pivote (1). Instale la barra horizontal (2) y el tapón (3) como desmontable (4) o fijo (5). Apriete a mano la tuerca del pivote (1).
Enlevez l'écrou du pivot (1). Installez latige horizontale (2) et la bonde (3) de manière que la bonde soit amovible (4) ou non amovible (5). Serrez l'écrou (1) du pivot à la main.

10

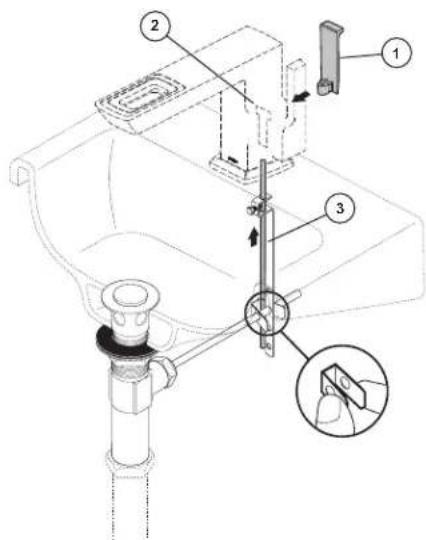

Slide finial (1) into slot in rear of faucet (2). Insert lift rod (3) through guide hole underneth faucet and sink, hand tighten lift rod (3) into finial (1).
Deslice el remate (1) en la ranura en la parte posterior de la llave de agua (2). Inserte la barrita de desagüe (3) a través del agujero de guía debajo de la llave de agua y del fregadero, apriete a mano la barrita de desagüe (3) en el remate (1).
Glissez le fretel (1) dans la rainure à l'arrière du robinet (2). Introduisez la tirette (3) dans le trou de guidage sous le robinet et l'évier, puis serrez la tirette (3) à la main dans le fretel (1).

CUSTOM FIT CONNECTIONS / CONEXIONES ESPECIALES / SPÉCIAUX TUYAUTERIE BRANCHEMENT

Vous devez sectionner le tube de manière à obtenir un joint étanche. Brizo n'accepte aucune responsabilité si le tube a été coupé trop court ou d'une manière qui empêche le joint d'être étanche. Vous devez utiliser les manchons RP50952 fournis avec le robinet et les écrous qui se trouvent sur les arrivées d'eau. Le tube doit être coupé d'équerre. Pour obtenir plus de renseignements, veluilez consulter les instructions d'installations des manchons en plastique qui se trouvent dans le kit RP50952 et qui sont incluses dans le présent document. Vissez l'écrou métalique (1), qui se trouve sur le tube du robinet, sur le raccord du robinet d'alimentation (2) et serrez-le à la main. Serrez-le à la main, puis faites deux tours à l'aide d'une clé. PRENEZ GARDE DE TROP SERRER. Raccordez l'autre tube de la meme manière.

PLASTIC SLEEVE INSTALLATION / INSTALACIÓN DEL CASQUILLO PLÁSTICO / INSTALLATION DES MANCHONS EN PLASTIQUE

Do not install sleeve upside down.
No instale la manga boca abajo.
N'installez pas la manchon à l'envens.

Ensure out la straight.
Asegúrese que el carte este recto.
Assuraz-vous que la coupe est droite

Do not use RP51243 gasket (1) supplied with PEX tubing or brass ferrule (2) supplied with valve stops.
No use RP51243 empaque (1) suministrado con el tubería de PEX o el casquillo de bronce (2) suministrado con las válvulas de cierre.
N'utilissez pas RP51243 le joint (1) fournie avec la tuyauterie de PEX ou la bague en cuivre (2) fournie avec les robinels d'arrêt.

Ensure tube is fully inserted into stop before sliding sleeve down to engage top of filling.
Asegúrese que el tubo este completamente introducido dentro del lope antes de deslizar la manga hacia abajo para encajar la parte superior del accesorio.
Assurez-vous que le tube est introduit entièrement dans le robinet d'arrêt avant de faire glisser le manchon vers le bas pour la fixer à la partie supérieure du raccord.

1. Identifiez la longueur désirée du tube (1). Laissez 1 à 2 pouces de la longueur supplémentaire pour faciliter l'installation et coupez le tube. Faites une coupe d'équerre et enlevez les bavures.
2. Glissez l'écrou (2) et la manchon en plastique (3) sur le tube coupé. Assurez la manchon est orienté comme montré.
3. Introduisez le tube dans le raccord (4). Le tube doit toucher le fond du trou à l'intérieur du raccord.
4. Faites glisser le manchon en plastique dans le tube jusqu'à ce qu'il pénètre dans la partie supérieure du raccord. NOTIFICATION : Si le manchon en plastique n'a pas été installé dans l'orientation correcte, le raccord peut se défaire et l'eau peut occasionner des dommages.
5. Faites glisser l'écrou sur le manchon en plastique. Serrez-le à la main, puis faites deux tours à l'aide d'une clé.

POTENTIAL PROBLEMS AND REMEDIES / PROBLEMAS POTENCIALES Y SOLUCIONES / PROBLEMES POSSIBLES ET CORRECTIFS

Tubing is not cut perpendicular to the axis of the tube:La tuberia no està cortada perpendicular al eje del tubo:Le tube n'est pas sectionné perpendiculairement à son axe:	Carefully make an additional cut, being careful not to cut the tube too short.Cuidadosamente haga un corte adicional, teniendo cuidado de no cortar el tubo demasiado corto.Faites une nouvelle coupe en prenant garda de ne pas trop raccourcir ie tube.
Tubing is cut too short:La tuberia ésta cortada demasiado corta:Vous avces coupé le tube trop court:	Purchase a coupling union and a replacement supply line that mate together. The coupling union connection to the faucet must mate to the standard 3/8" connection nuts and plastic sleeves supplied with the faucet.Compre an un almacén un acoplamiento de unión y una tuberia de suministo de repuesto que acopien. El extremo de la unión de acoplamiento que es para conectar a la llave de agua debe acoplar con las tuercas estándares de 3/8" y mangas de plástico incluidas con la llave de agua / grifo.Achetez un reccard-union et un tube d'arrivée d' eau de rechange dans un magasin. L'extrémité du raccord-union à raccorder au robinet doit étré compatible avec les écrous 3/8 po standard et les manchons en plastique fournis avec le robinet.
Lost plastic sleeve or connection nut.:La manga plástica o la tuerca de conexión se ha perdido:Vous avces perdu un manchon en plastique ou un écrou de raccordement:	Purchase replacement nut and/or plastic sleeve designed to seal with PEX tubing. DO NOT use RP51243 gasket (supplied with facuet), a metal sleeve or ferrule in the place of the plastic sleeve supplied, it may not create a leak-free joint.WARNING: Do not use pipe dope or other sealants oon water line connections.Compre una tuerca de repuesto y/o manga plástica diseñada para sellar con la tuberia PEX. AVISO: No use una manga de metal, RP51243 empaque (suministrado con el grifo) o casquillo, en vez de la manga incluida puede no crear una articulacion sin filtrcion.AVISO: No use compuesto para tuberlas u otros selladores en las conexiones de la tuberia de agua.Achetez un écrou et/ou un manchon en plastique concus pour former un raccord étanche avec un tube PEX.NOTIFICATION: E'vitez d'utiliser un manchon métalique, RP51243 le joint (fournie avec le robinet) ou une virole à la place du manchon en plastique fourni. Le joint ne sere pas étanche.MISE EN GARDE: N'utilisez pas de pâte à joint ni d'autres produits d'étanchéité sur les raccords de tuyauterie.

11

Prenez soin d'étendre un chiffon dans l'évier pour éviter de perdre des pièces. Retirez la vis (1) du robinet au moyen de la clé Allen (2). Retirez et démontez le bassin (3), nettoyez la surface avec une solution de vinaigre et d'eau, puis réassemblez et réinstallez les éléments.

Si le débit du robinet est très faible :

A. Enlevez et nettoyez le filtre (8) ou enlevez les corps étrangers du réducteur de débit (7).

B. FERMEZ LES ROBINETS D'ALIMENTATION.

Remplacez la cartouche de la soupape (6). Lorsque vous remontez les pièces, assurez-vous que l'écrou-chapeau (5) est bien serré à l'aide d'une clé.*

Si le robinet fuit sous la manette :

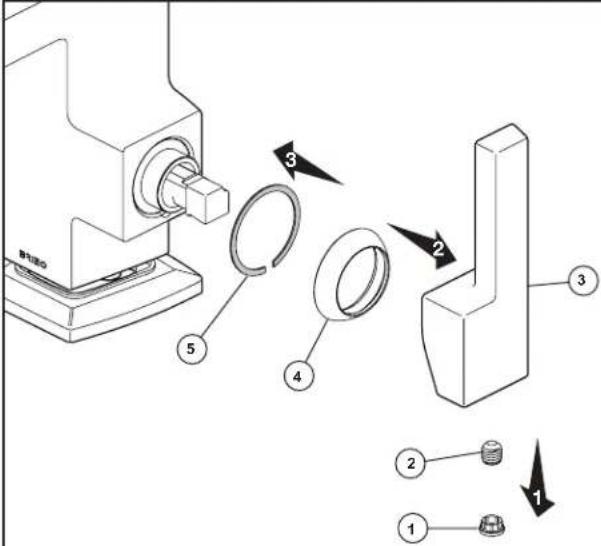

Retirez le capuchon de finition (1), la vis de calage (2), la manette (3) et le chapeau (4). Note : dévissez le chapeau (4) pour l'enlever. Assurez-vous que l'écrou-

chapeau (5) est serré.

Si la fuite persiste-FERMEZ LES ROBINETS D'ARRÊT.

Remplacez la cartouche de soupape (6) RP92349*

Si le robinet fuit par la sortie du bec : FERMEZ LES ROBINETS D'ARRET.

Remplacez la cartouche de soupape (6) RP92349*

Si le débit du robinet est très faible

Enlevez et remplacez le régulateur de débit (7) RP75432 1.2 et le tamis métallique (8) RP92357.

CLEANING AND CARE

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

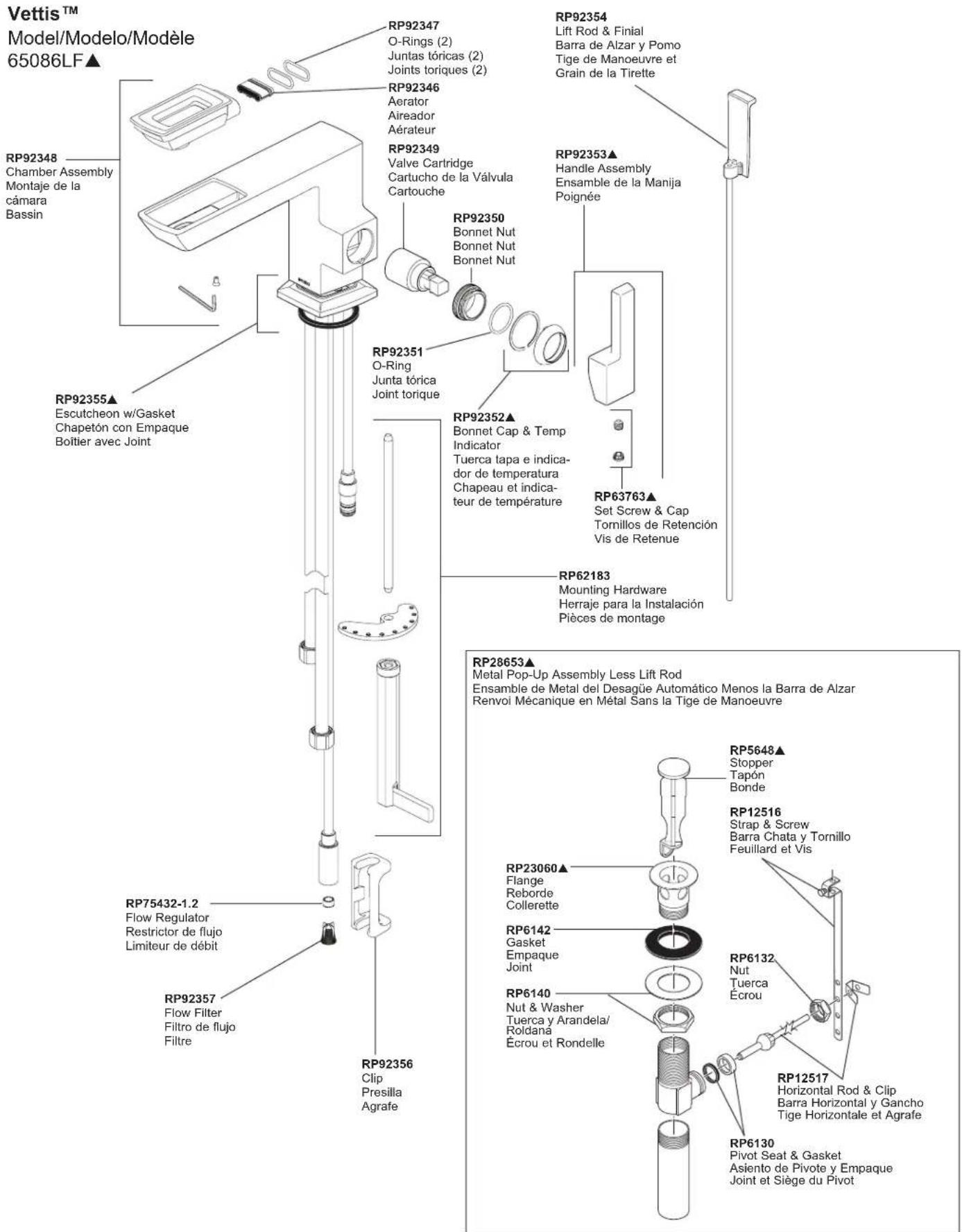

▲Specify Finish / Especifique el Acabado / Précisez le Fini

Garantie limitée des robinets Brizo®

Pièces et finis. Tous les pièces (autras que les composants électroniques et les piles) et les finis de ce robinet Brizo® sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier acheuteur au détail et il qui demeure valide tant que celui-ci demeure propriétaire de la maison dans laquelle le robinet a été installé. En ce qui concerne les acheteurs commerciaux, la période de garantie est de dix (10) ans pour une utilisation dans un immeuble résidentiel multifamilial (apartements et condominiums) et de cinq (5) ans pour toutes les autres utilisations commerciales, à compler de la date d'achat dans chaque cas.

Composants électroniques et piles (le cas échéant). Les composants électroniques (autres que les piles) de ce robinet Brizó sont protègés contre les défectuosités du matériau et les vices de fabrication par une garantie consentie au premier acheteur au détail qui est de cinq (5) ans à compter de la date d'achat. En ce qui concerne les acheteurs commerciaux, la période de garantie est d'un (1) an à compter de la date d'achat. Les piles ne sont pas couvertes par la garantie.

Ce que nous ferons. Brizo Kitchen and Bath Company réparera ou remplacera gratuitement, pendant la période de garantie applicable (décrite ci-dessus), toute pièce ou tout fini qui présentera une défectuosité de matériau et/ou un vice de fabrication pour autant que le produit ait été installé, utilisé et entretenu normalement. S'il n'est pas utile de réparer ou de remplacer le produit, Brizo Kitchen & Bath Company pourra rembourser le prix d'achat en échange du produit retoumé. Il s'agit de vos seuls recours.

Ce qui n'est pas couvert. La présente garantie ne couvre pas les frais de main-d'œuvre encourus par l'acheteur pour la réparation, le remplacement, l'installation ou la dépose du produit. Brizo Kitchen & Bath Company se dégage de toute responsabilité à l'égard de toute détérioration du produit résultant d'une usure raisonnable et des dommages causés par une utilisation à l'extérieur, un mauvais usage (y compris l'utilisation du produit à des fins autres que celles auxquelles il est destiné), le gel de l'eau, un usage abusif, la négligence ou l'utilisation d'une méthode d'installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les dommages résultant du non-respect des instructions de nettoyage et d'entretien applicables. Brizo Kitchen and Bath Company vous recommande de confier tous les travaux d'installation et de réparation à un plombier professionnel. Nous vous recommandons également d'utiliser uniquement des pièces de rechange Brizo® authentiques.

Ce que vous pouvez faire pour vous prévaloir de la garantie ou obtenir des pièces de rechange. Vous pouvez présenter une réclamation en vertu de la garantie et obtenir des pièces de rechange en appelant au 1-877-345-BRIZO (2749) ou en communiquant avec nous à l'une des adresses postales ou des adresses de courriel indiquées ci dessous (n'oubliez pas d'indiquer le numéro de modèle et la date d'achat).

Aux États-Unis et au Mexique

Au Canada:

Masco Canada Limited, Groupe plomberie

Brizo Customer Solutions

La preuve d'achat (original du reçu) du premier acheleur doit être présentée à Brizo Kitchen & Bath Company pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Brizo Kitchen & Bath Company. La présente garantie s'applique uniquement aux robinels Brizo® installés aux États-Unis d'Amérique, au Canada et au Mexique.

Limitation de la durée des garanties implicites. DANS LA MESURE DE CE QUI EST PERMIS PAR LA LOI, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER, SE LIMITENT À LA PÉRIODE FIXÉE PAR LA LOI OU À LA DURÉE DE LA PRÉSENTE GARANTIE, LA PLUS COURTE DES DEUX PÉRIODES S'APPLICANT. Dans les Etats ou les provinces où il est interdit de limiter la durée d'une garantie implicite, les limites susmentionnées ne s'appliquent pas.

Limitation des dommages particuliers, consécutifs ou indirects. BRIZO KITCHEN & BATH COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L'ÉGARD DES DOMMAGES PARTICULIERS, CONSÉCUTIFS ET INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D'OUVRE POUR LA RÉPARATION, LE REMPLACEMENT, L'INSTALLATION OU LA DÉPOSE DU PRODUIT), PEU IMPORTE QUILS DÉCOULENT D'UNE RUPTURE D'UNE GARANTIE IMPLICITE OU EXPlicitE, D'UNE RUPTURE DE CONTRAT, D'UN DÉLIT CIVIL OU D'UNE AUTRE CAUSE. BRIZO KITCHEN & BATH COMPANY SE DÉGAGE DE TOUTE RESPONSABILITE À L'ÉGARD DE TOUTE DÉTÉRIORATION DU ROBINET RESULTANT D'UNE USURE RAISONNABLE ET DES DOMMAGES CAUSÉS PAR UNE UTILISATION À L'EXTÉRIEUR, UN MAUVAIS USAGE (Y COMPRIS L'UTILISATION DU PRODUIT À DES FINS AUTRES QUE CELLES AUXQUELLES IL EST DESTINÉ) LE GEL DE L'EAU, UN USAGE ABUSIF. LA NÉGLIGENCE OU L'UTILISATION D'UNE METHODE D'INSTALLATION, DE MAINTENANCE OU DE RÉPARATION INCORRECTE OU INADEQUATE, Y COMPRIS LES DOMMAGES RÉSULTANT DU NON-RESPECT DES INSTRUCTIONS D'INSTALLATION, DE NETTOYAGE, D'ENTRETIEN APPLICABLES. Dans les États ou les provinces ou il est interdit d'exclure ou de limiter les dommages particuliers, consécutifs ou indirects, les exclusions ou les limites susmentionnées ne s'appliquent pas. Avis à l'intention des résidents de l'Etat du New Jersey : Les dispositions de la présente garantie, y compris ses limitations, s'appliquent dans toute la mesure permise par les lois de l'Etat du New Jersey.

Droits supplémentaires. La présente garantie vous procure des droits particuliers reconnus par la loi. Vous pouvez avoir d'autres droits qui varient selon l'État ou la province.

La présente garantie écrite est la seule garantie offerte par Brizo Kitchen & Bath Company et elle n'est pas transférable.

Si vous avez des questions ou des préoccupations concernant notre garantie, veuillez communiquer avec nous de la manière indiquée ci-dessus ou visiter notre site Web à l'adresse www.brizo.com.
