Type de produit	Robinet à une manette pour lavabo
Marque	Brizo
Modèle	Odin 65175LF-BN-ECO
Fonctions principales	Commande unique du mélange eau chaude/froide, aérateur intégré, bague de température en option
Économie d'eau	Modèle ECO (faible débit)
Raccordement	Conduites d'eau 1/2 po NPSM ou écrous de raccordement pour tubes 3/8 po D.E. à garniture sphérique

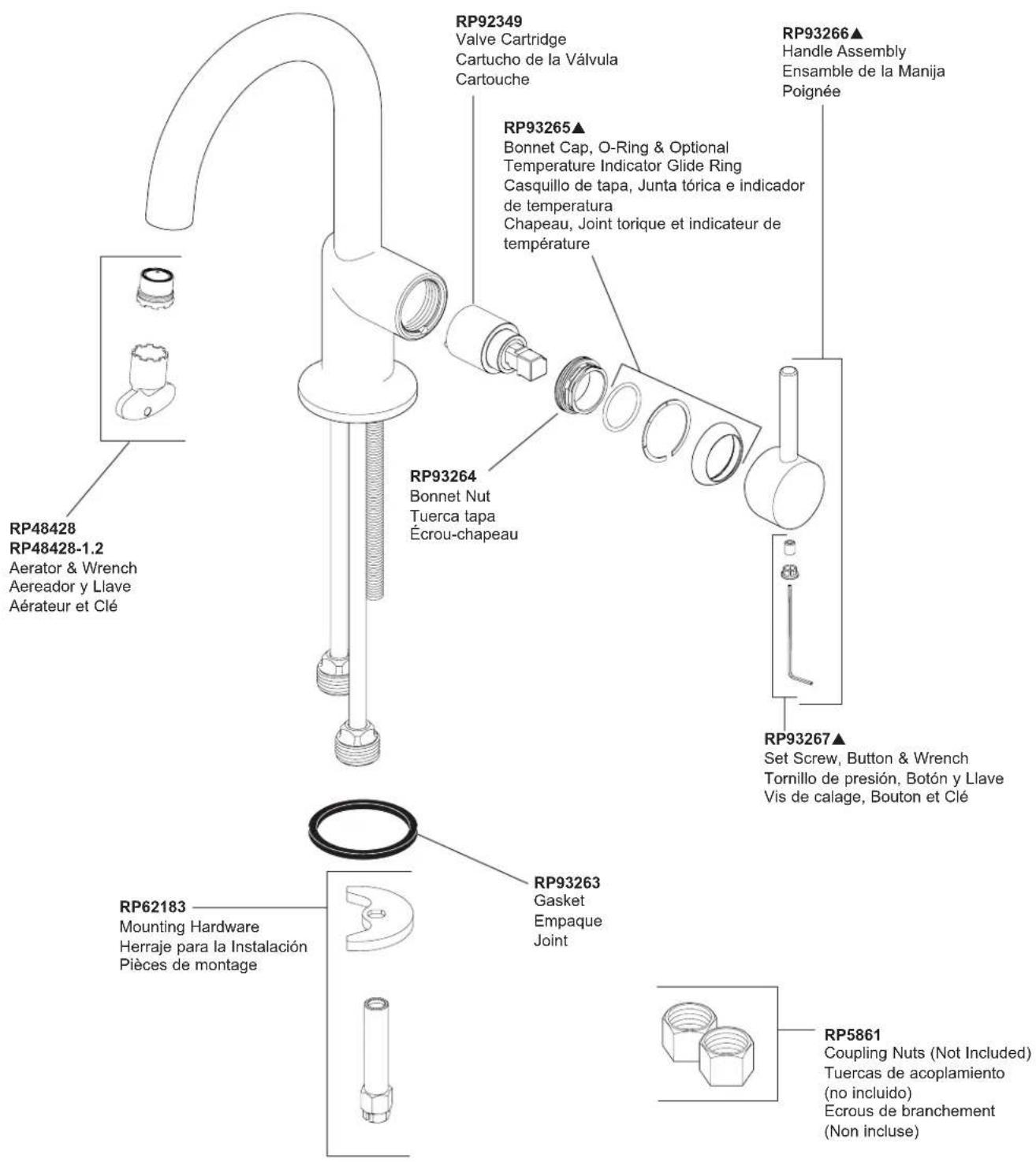

Pièces de rechange - Cartouche	RP92349
Pièces de rechange - Aérateur et clé	RP48428 ou RP48428-1.2
Pièces de rechange - Chapeau et joint	RP93265▲ (préciser fini)
Pièces de rechange - Écrou-chapeau	RP93264
Pièces de rechange - Vis de calage, bouton et clé	RP93267▲ (préciser fini)
Pièces de rechange - Pièces de montage	RP62183
Pièces de rechange - Joint	RP93263
Pièces de rechange - Écrous de branchement	RP5861 (non inclus)
Entretien et nettoyage	Frotter doucement avec un chiffon humide et sécher avec un chiffon doux. Éviter les produits abrasifs.
Garantie - Pièces et finis	À vie pour le premier acheteur résidentiel (utilisation commerciale : 5 ans)
Garantie - Composants électroniques (le cas échéant)	5 ans pour le premier acheteur résidentiel (utilisation commerciale : 1 an). Piles non couvertes.
Service client	Tél. : [phone]-BRIZO (2749), Email : [e-mail]

FOIRE AUX QUESTIONS - Odin 65175LF-BN-ECO Brizo

Que faire si le robinet fuit sous la manette ?

Fermez les robinets d'alimentation. Retirez la manette et le chapeau, puis vérifiez que l'écrou-chapeau est bien serré. Si la fuite persiste, remplacez la cartouche de soupape (RP92349).

Le débit du robinet est très faible, que faire ?

Enlevez l'aérateur et nettoyez-le. Si nécessaire, remplacez-le par la pièce RP48428 ou RP48428-1.2.

Comment installer la bague de température en option ?

Retirez le capuchon, la vis de calage, la manette et le capuchon du chapeau. Installez l'anneau de température en alignant l'encoche sur le robinet, puis remontez les pièces en appuyant bien le chapeau.

Quel type de raccordement est nécessaire pour l'arrivée d'eau ?

Utilisez des raccords 1/2 po NPSM ou les écrous de raccordement fournis avec des tubes-raccords 3/8 po D.E. à garniture sphérique. Serrez avec deux clés sans trop forcer.

Comment nettoyer le robinet sans abîmer le fini ?

Frottez doucement avec un chiffon humide et séchez avec un chiffon doux. N'utilisez jamais de produits abrasifs ou de polissage.

Quelle est la garantie de ce robinet Brizo ?

Les pièces et finis sont garantis à vie pour le premier acheteur résidentiel. Pour une utilisation commerciale, la garantie est de 5 ans. Les composants électroniques (le cas échéant) sont garantis 5 ans (résidentiel) ou 1 an (commercial). Les piles ne sont pas couvertes.

Où trouver les pièces de rechange ?

Contactez le service client Brizo au 1-877-345-BRIZO (2749) ou par email à [e-mail]. Utilisez uniquement des pièces authentiques Brizo.

Que faire si le robinet fuit par la sortie du bec ?

Fermez les robinets d'arrêt. Remplacez la cartouche de soupape (RP92349).

Dois-je retourner au magasin en cas de problème ?

Non, contactez directement le service client Brizo. Ne retournez pas au magasin.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé de 3/32 po (2,5 mm) pour la vis de calage, de silicone, et de deux clés pour les raccordements d'eau.

MODE D'EMPLOI Odin 65175LF-BN-ECO Brizo

Models/Modelos/Modèles

SINGLE HANDLE LAVATORY FAUCET LLAVES DE AGUA DE UNA MANIJA PARA LAVAMANOS

ROBINET À UNE MANETTE POUR LAVABO

Inscrivez le numéro de modèle ici.

Note: Drain sold separately. / Nota: El desagüe se vende por separado. / Note : Renvoi vendu séparément.

Pour installer votre robinet Brizo® facilement, vous devez:

• LIRE TOUTES les instructions avant de débuter;
• LIRE TOUS les avertissements ainsi que toutes les instructions de nettoyage et d'entretien;
• Acheter le bon nécessaire de raccordement.

Si vous avez des questions au sujet du produit et de l'installation, ne retournez pas au magasin. Pour obtenir de l'aide, communiquez avec le service à la clientèle.

www.brizo.com

1-877-345-BRIZO (2749)

[e-mail]

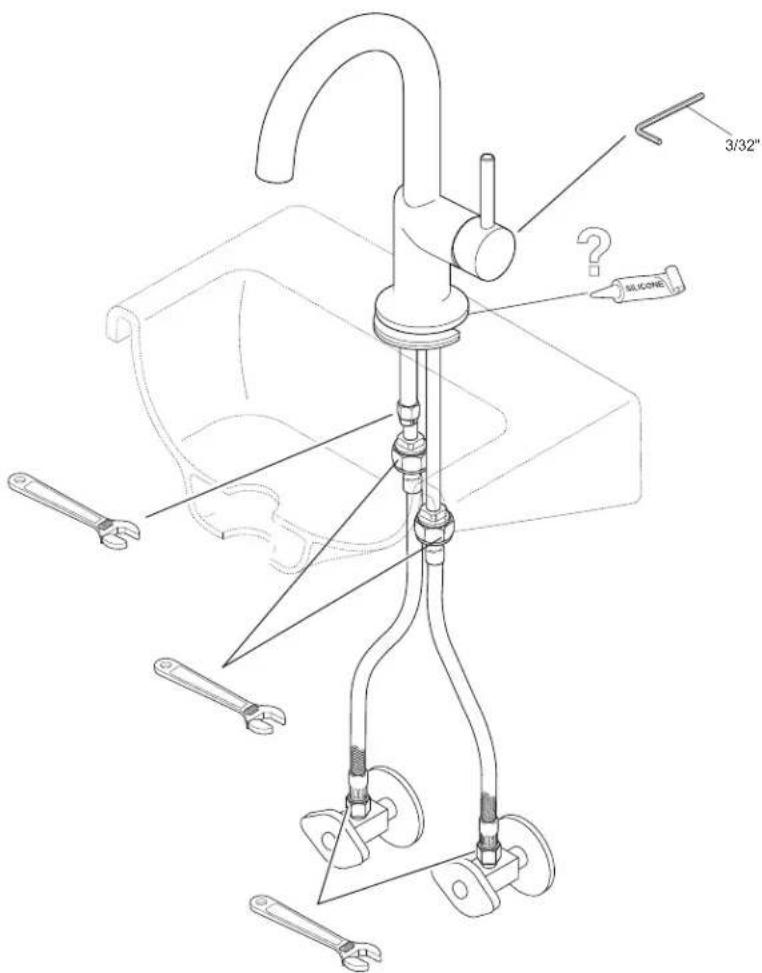

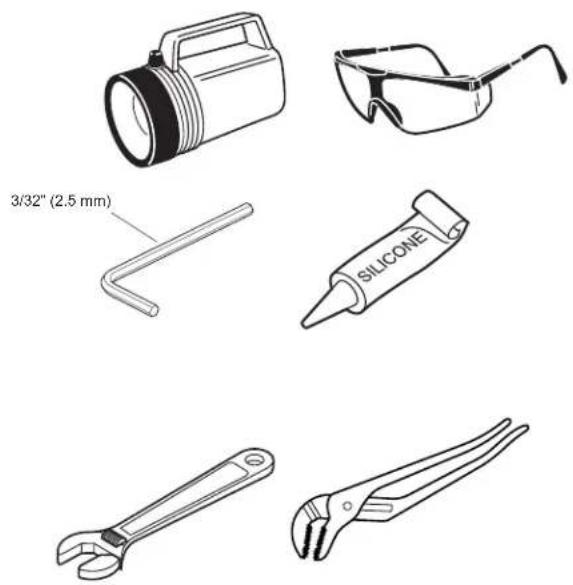

You may need: Usted puede necesitar: Articles dont vous pouvez avoir besoin:

Optional/Opcional/Facultative

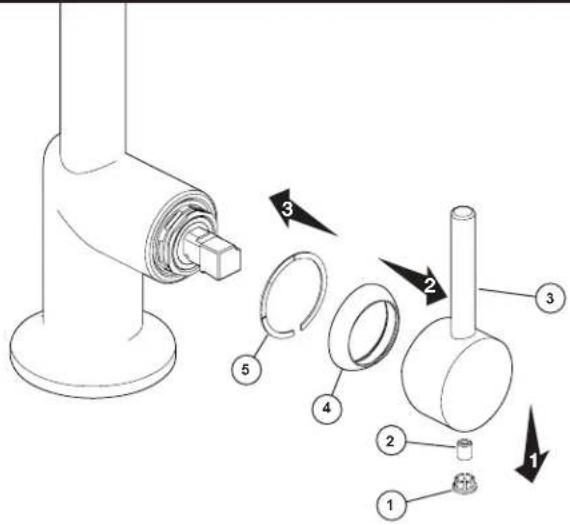

Ajoutez l'anneau de température facultatif en enlevant le capuchon (1), la vis de calage (2), la manette (3) et le capuchon du chapeau (4). Installez l'anneau de température (5) en vous assurant que l'anneau est aligné avec l'encoche sur le robinet. Au moment de réinstaller les pièces, prenez soin de bien appuyer le chapeau.

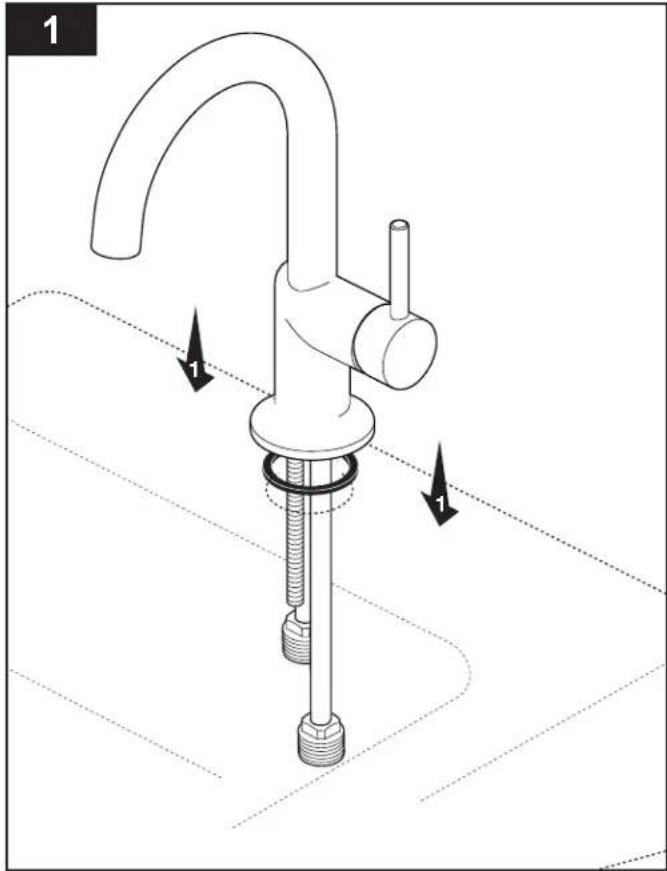

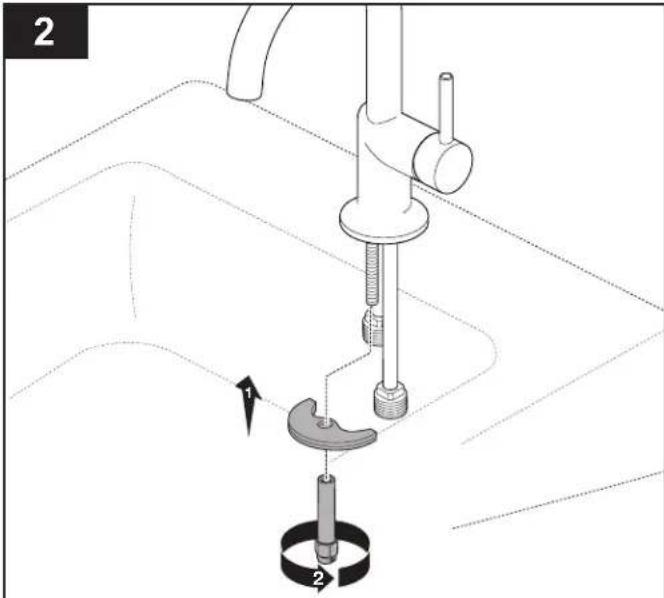

Glissez le support en métal sur le goujon de montage sous l'appareil. Fixez le robinet avec l'écrou. Serrez fermement, mais prenez garde de trop serrer.

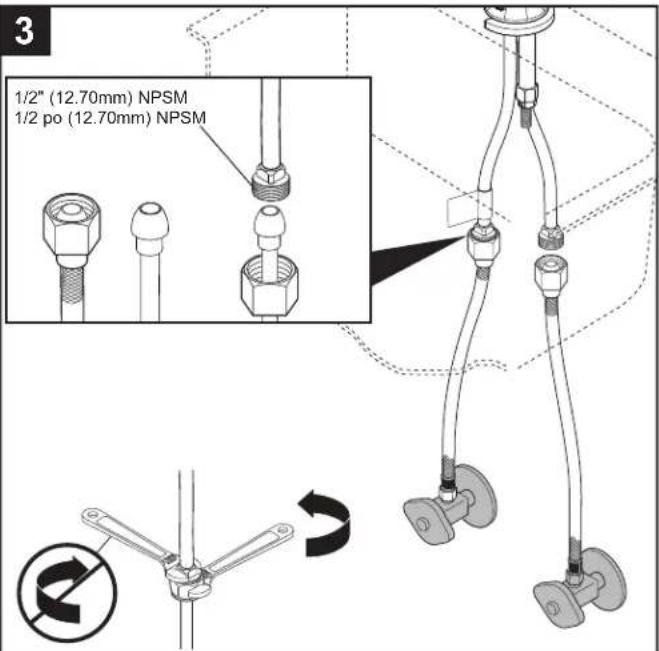

Make connections to water lines: Use 1/2" NPSM faucet connections, or use supplied coupling nuts with 3/8" O.D. ball-nose risers. Use two wrenches when tightening. Do not overtighten.
Haga las conexiones a las líneas de agua: Use conexiones NPSM de 1/2", o use las tuercas de acoplamiento con tubos montantes bola-nariz de 3/8" D.E. Use dos llaves de tuercas cuando apriete. No apriete demasiado.
Raccordez le robinet aux conduites d'eau. Utilisez des raccords 1/2 po NPSM ou les écrous de raccordement et des tubes-raccords 3/8 po D.E. à garniture sphérique. Utilisez deux clés pour serrer les raccords. Prenez garde de trop serrer.

4

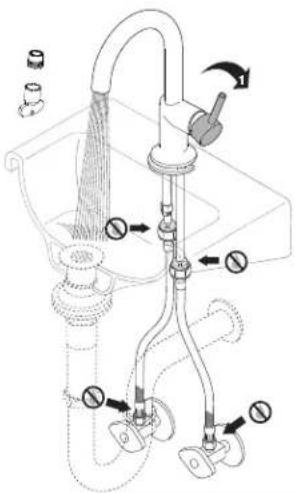

Enlevez l'aérateur à l'aide de la clé et placez la manette pour faire couler le maximum d'eau froide et d'eau chaude.

Important : Cette opération sert à évacuer les corps étrangers qui pourraient abîmer les pièces internes.

Vérifiez tous les raccords aux endroits indiqués par les flèches. Resserrez les raccords au besoin, mais évitez de trop serrer.

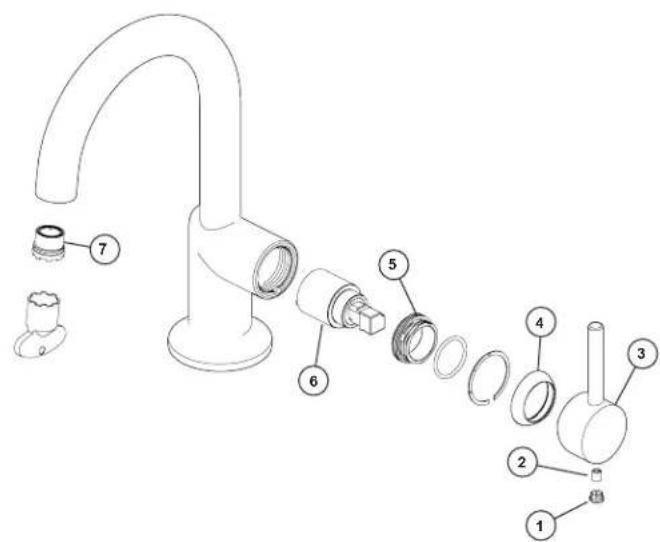

Si votre robinet fuit sous la manette :
FERMEZ LES ROBINETS D'ALIMENTATION
Enlevez la manette (3) et le chapeau (4). Assurez-vous que l'écrou-chapeau estbien serré.
Si la fuite persiste – FERMEZ LES ROBINETS D'ARRÊT.
Remplacez la cartouche de soupape (6) RP92349.
Si le robinet fuit par la sortie du bec - FERMEZ LES ROBINETS D'ARRET.
Remplacez la cartouche de soupape (6) RP92349.
Si le débit du robinet est très faible
Enlevez et nettoyer l'aérateur (7), si nécessaire remplacez le aérateur (7) RP48428 ou RP48428-1.2.

Odin™

Models/Modelos/Modèles

65175LF▲ & 65175LF▲-ECO

▲Specify Finish / Especifique el Acabado / Précisez le Fini

CLEANING AND CARE

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

Garantie limitée des robinets Brizo®

Pièces et finis

Toutes les pièces (à l'exception des composants électroniques et des piles) et tous les finis de ce robinet Brize® sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d'une utilisation commerciale, la garantie est de 5 ans à compter de la date d'acha.

Composants électroniques et piles (le cas échéant)

Si ce robinet Brizo ^65 comporte des composants électroniques, ces composants (à l'exception des piles) sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie consentie au premier acheteur qui est d'une durée de 5 ans à compter de la date d'achat. Dans le cas d'une utilisation commerciale, la garantie est d'un an à compter de la date d'achat. Aucune garantie ne couvre les piles.

Brizo Kitchen & Bath Company remplacera, GRATUITEMENT, pendant la période de garantie applicable, toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de fabrication pour autant que le robinet ait été installé, utilisé et entretenu normalement. S'il est impossible de réparer ou de remplacer le robinet, Brizo Kitchen & Bath Company pourra décider de rembourser le prix d'achat du produit pour autant que celui-ci lui soit retourné. Il s'agit de vos seuls recours.

Brizo Kitchen & Bath Company recommande de confier l'installation et la réparation à un plombier professionnel. Nous vous recommandons également d'utiliser uniquement des pièces de rechange authentiques Brizo ^28 .

Brizo Kitchen & Bath Company se dégage de toute responsabilité à l'égard des dommages causés au robinet en raison d'un mauvais usage, d'un usage abusif, de la négligence ou de l'utilisation d'une méthode d'installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les dommages résultant du non-respect des instructions de nettoyage et d'entretien applicables. Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire

à l'adresse applicable ci-dessous.

Aux États-Unis et au Mexique :

La preuve d'achat (reçu original) du premier acheteur doit être présentée à Brizo Kitchen & Bath Company pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Brizo Kitchen & Bath Company. La présente garantie s'applique uniquement aux robinets Brizo® fabriqués après le 1er janvier 1995 et installés aux États-Unis d'Amérique, au Canada et au Mexique.

BRIZO KITCHEN & BATH COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L'ÉGARD DES DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D'OUVRE) QUI POURRAIENT RESULTER DE LA VIOLATION D'UNE GARANTIE IMPLICITE OU EXPlicitE QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces où il est interdit de limiter ou d'exclure la responsabilité à l'égard des dommages particillers, consécutifs ou indirects, les limites et les exclusions susmentionnées ne s'appliquent pas. La présente garantie vous donne des droits précis qui peuvent varier selon l'État ou la province où vous résidez.

La présente garantie écrite est la garantie exclusive offerte par Brizo Kitchen & Bath Company et elle n'est pas transférable.

Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez consulter la page Warranty FAQs à www.Brizo.com, faire parvenir un courriel à [e-mail] ou nous appeler au numéro applicable.
