Baliza 65305LF-BNLHP - Robinet Brizo - Notice d'utilisation et mode d'emploi gratuit

Marque	Brizo
Modèle	Baliza 65305LF-BNLHP
Type de produit	Robinet de lavabo
Finition	Nickel brossé
Matériau	Laiton
Type de commande	Manette levier ou cruciforme (selon modèle)
Nombre de trous de montage	2 trous
Diamètre de trou	1 1/4 pouce (32 mm)
Raccordement arrivée d'eau	1/2 pouce IPS ou tube cuivre 3/8 pouce DE
Pression d'eau maximale	80 psi (5.5 bar)
Débit maximal	1.5 gpm (5.7 L/min) avec aérateur
Température maximale	120 °F (49 °C)
Garantie	À vie limitée
Pays de fabrication	États-Unis / Mexique (selon modèle)
Entretien et nettoyage	Nettoyer avec un chiffon humide et sécher avec un chiffon doux. Éviter les produits abrasifs.
Pièces détachées disponibles	Sièges, ressorts, cartouches, aérateur, manettes
Réparabilité	Réparable avec pièces d'origine (cartouches, sièges)
Usage recommandé	Intérieur résidentiel
Normes	Conforme NSF 61, CSA

FOIRE AUX QUESTIONS - Baliza 65305LF-BNLHP Brizo

Comment installer le robinet Brizo Baliza 65305LF-BNLHP ?

Suivez les étapes de la notice : insérez les soupapes, fixez le bec, raccordez les flexibles, puis installez les manettes. Assurez-vous que les joints sont bien en place et utilisez du composé d'étanchéité si le plan de travail est inégal.

Quel entretien est recommandé pour ce robinet ?

Nettoyez le robinet avec un chiffon doux humide et séchez-le immédiatement. N'utilisez jamais de produits abrasifs, de nettoyants acides ou de tampons à récurer.

Comment remplacer la cartouche si le robinet fuit ?

Coupez l'arrivée d'eau, retirez la manette, dévissez la bague de retenue et extrayez l'ancienne cartouche. Installez la nouvelle cartouche en respectant l'orientation des butées (1/4 de tour) pour que les manettes pivotent correctement.

Quelle est la garantie du robinet Brizo Baliza ?

Ce robinet bénéficie d'une garantie à vie limitée pour le premier acheteur. Elle couvre les défauts de matériau et de finition. Les frais de main-d'œuvre ne sont pas inclus.

Comment ajuster le débit d'eau ou remplacer l'aérateur ?

Dévissez l'aérateur à l'aide de la clé fournie. Vous pouvez le nettoyer ou le remplacer par un modèle identique. Pour le débit, vérifiez que les cartouches ne sont pas obstruées.

Les manettes sont-elles orientables après installation ?

Oui, mais il faut démonter la manette et repositionner la butée 1/4 de tour. La notice indique que pour les manettes levier, la butée doit pointer vers la droite ; pour les cruciformes, vers le centre.

Puis-je utiliser des pièces non d'origine pour les réparations ?

Non, cela annulerait la garantie. Utilisez exclusivement des pièces d'origine Delta/Brizo (sièges, ressorts, cartouches).

Comment raccorder le robinet aux arrivées d'eau ?

Utilisez des raccords 1/2 pouce IPS ou des tubes-raccords à portée sphérique (tube cuivre 3/8 pouce DE). Serrez avec deux clés sans trop forcer.

Que faire si le robinet fuit par la sortie du bec ?

Cela indique souvent des sièges et ressorts usés. Remplacez-les d'abord. Si la fuite persiste, remplacez la cartouche.

Quels produits de nettoyage sont interdits ?

Évitez les nettoyants contenant de l'ammoniaque, de l'eau de Javel, des solvants ou des abrasifs. Utilisez uniquement un chiffon doux et de l'eau savonneuse.

MODE D'EMPLOI Baliza 65305LF-BNLHP Brizo

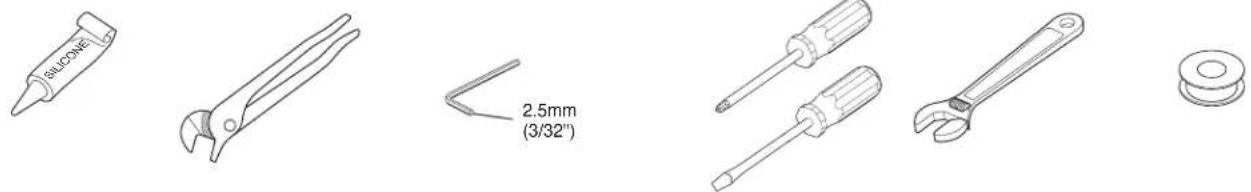

You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:

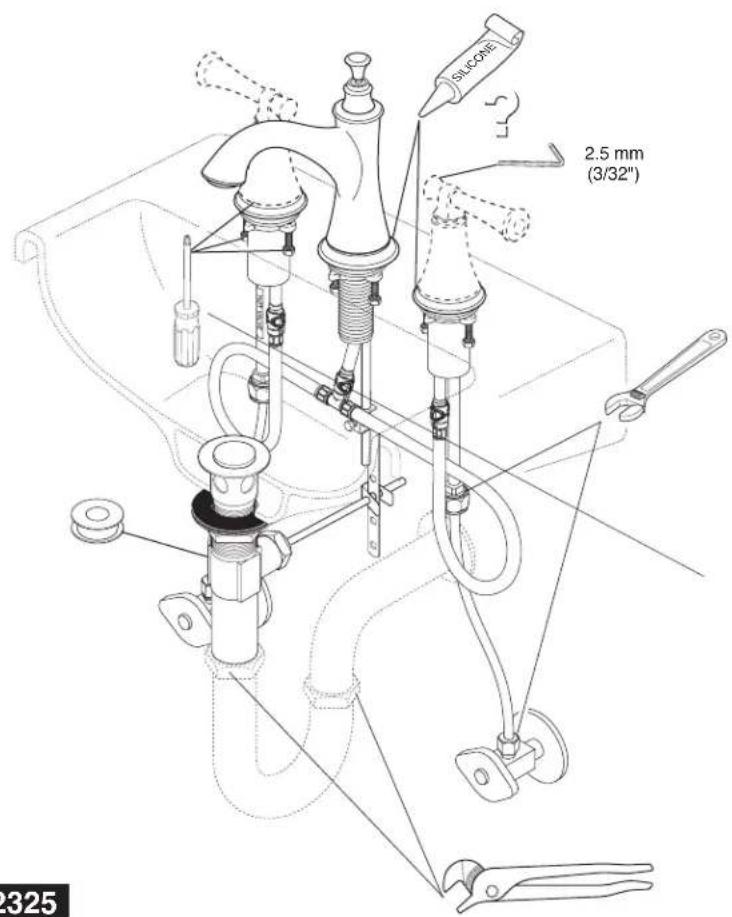

Pour installer votre robinet Brizo® facilement, vous devez:

• LIRE TOUTES les instructions avant de débuter;
- LIRE TOUS les avertissements ainsi que toutes les instructions de nettoyage et d'entretien;
- Acheter le bon nécessaire de raccordement.

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

GARANTIEÀVIELIMITÉEDESROBINETSETDELEURSFINIS

Toutes les pièces et les finis du robinet Brizo ^® sont protégés contre les défectuosités de matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure propriétaire de sa maison. Delta recommande de faire appel à un plombier compétent pour l'installation et la réparation du robinet.

Pendant la période de garantie, Delta remplacera GRATUITEMMENT toute pièce ou tout fini, présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez communiquer par téléphone au numéro 1-877-345-BRIZO (2749) (aux États-Unis ou au Canada) et par écrit à l'une des adresses suivantes :

AuxÉtats-Unis

La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE

AuCanada

AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.

Les robinets installés dans un établissement industriel ou commercial ou dans une place d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la présente garantie. La présente garantie s'applique à tous les robinets Brizo * fabriqués après le 1er janvier 1995.

Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence ou de l'utilisation de pièces autres que des pièces d'origine Delta ^® RENDENT LA GARANTIE NULLE ET SANS EFFET.

La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence. Elle ne s'applique qu'aux robinets Brizd ^10 installés aux États-Unis, au Canada et au Mexique.

www.brizo.com

A. Retirez l'écrou et la rondelle (1) des soupapes. Note : la soupape d'eau chaude est identifiée par une étiquette (5). Introduisez la soupape d'eau chaude (2) et la soupape d'eau froide (3) avec les joints (4) dans le trou de montage de l'appareil sanitaire ou du comptoir. Note : Si l'appareil sanitaire est Inégal, appliquez du composé d'étanchéité à la silicone sous le joint. Assurez-vous que les manettes sont en position de fermeture et orientez chacune d'elle correctement par rapport à la base située en dessous. Fixez les soupapes avec les écrous et les rondelles (1). Tournez les écrous rallonges de 180° et changez l'orientation des vis (6) pour installer les soupapes sur une surface épaisse. Pour immobiliser les soupapes, serrez les vis dans les écrous à l'aide d'un tournevis Philips.

B. Notez l'installation des soupapes! Les tubes de cuivre (1) s'écartent du bec.

C. Enlevez l'écrou et la rondelle (1) du bec (2). Installez le bec, la base (3) et le joint (4). Note : Si l'appareil sanitaire est inégal, appliquez du composé d'étanchéité à la silicone sous le joint. Fixez le bec avec la rondelle et l'écrou (1). Pour immobiliser le bec, serrez les vis dans les écrous à l'aide d'un tournevis Phillips.

D. Raccordez le tuyau flexible (1) à raccord rapide au mamelon (2) du bec et au mamelon (3) de chacune des soupapes. Tirez modérément sur le tuyau à chaque extrémité pour s'assurer qu'il est bien branché. MISE EN GARDE: N'ENLEVEZ PAS les agrafes (4) du tuyau.

2

A.

Renvoi mécanique en métal

A. Enlevez la bonde (1) et la collerette (2).
Serrez l'écrou (1) pour le faire descendre complètement. Poussez la rondelle (2) et le joint (3) vers le bas.
C. Enlevez le raccord droit de vidange (1) du corps (2), appliquez du ruban de plomberie (3), puis remettez raccord droit en place.

D. Appliquez du composé à la silicone sous la collerette (1). Introduisez le corps (2) dans le lavabo, puis vissez la collerette (1) dans le corps (2).
E. Le pivot (1) doit faire face au robinet. Tirez l'ensemble (2) vers le bas fermement et maintenez-le en place. PRENEZ GARDE DE LE TORDRE.
F. Serrez l'écrou contre la rondelle et le joint (1), puis enlevez le surplus de composé à la silicone (2). PRENEZ GARDE DE TORDRE LE PIVOT.

G. Enlevez l'écrou du pivot (1). Installez la tige horizontale (2) et la bonde (3) de manière que la bonde soit amovible (4) ou non amovible (5). Serrez l'écrou (1) du pivot à la main.
H. Fixez la tige horizontale (1) au feuillard (2) à l'aide de l'agrafe (3). Installez la tige de manoeuvre (4) et serrez la vis (5). Fixez l'ensemble au renvoi (6).

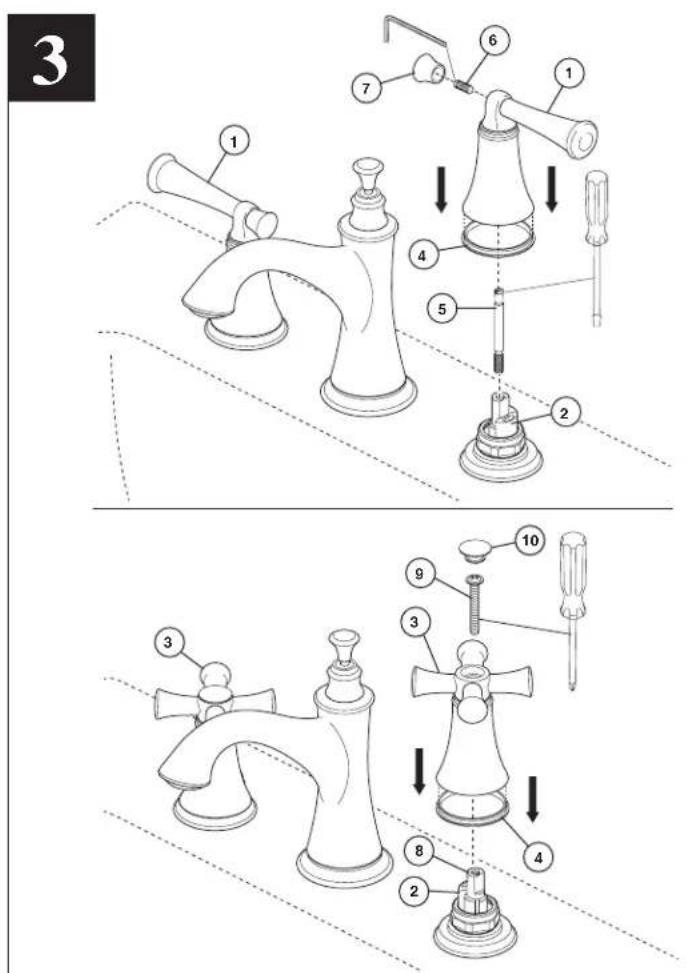

Montez les manettes sur les soupapes. S'il s'agit de manettes-leviers (1), les robinets (2) doivent pointer vers la droite après l'installation. S'il s'agit de manettes cruciformes (3), les robinets (2) doivent pointer vers le centre après l'installation.

Assurez-vous que l'anneau de glissement (4) est bien calé au fond des manettes avant leur installation.

Au moment de l'installation des manettes-leviers (1), vissez la vis de retenue (5) dans la tige. Placez la manette sur la vis de retenue et fixez-la à l'aide de la vis de calage (6). Montez le fretel (7) sur la vis de calage. Montez l'autre manette de la même manière.

Si vous installez des manettes cruciformes (3), placez chacune des manettes sur la tige (8) et fixez-la à l'aide de la vis (9). Placez le bouton (10) sur la vis. Montez l'autre manette de la même manière.

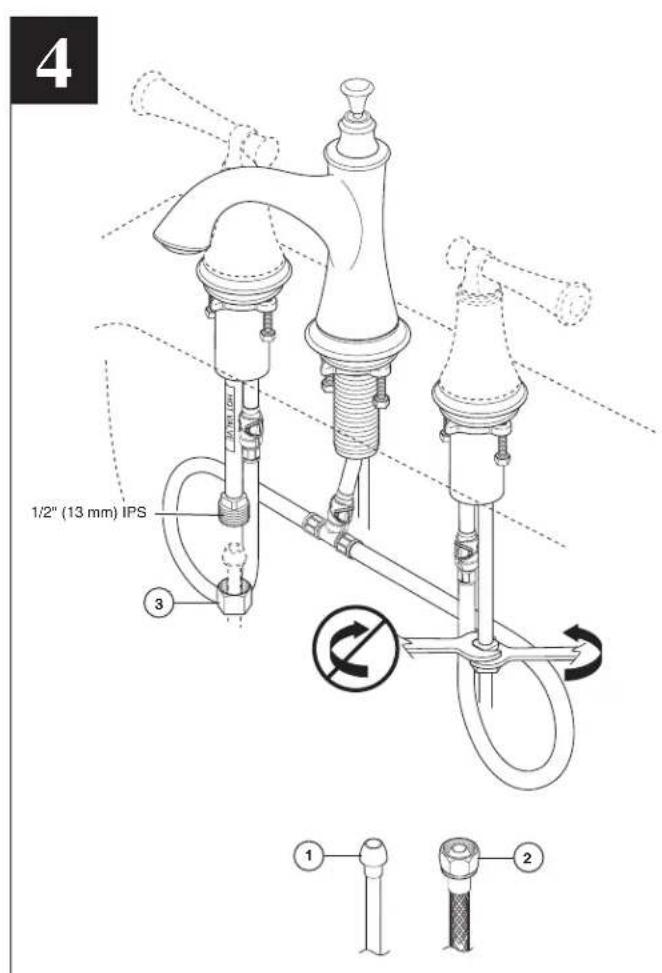

Raccordez les tuyaux d'eau chaude et d'eau froide:

Choisissez des raccords compatibles 1/2 po IPS :

(1) tubes-raccords à portée sphérique (tube en cuivre 3/8 po d.e.) ou (2) raccords de robinet 1/2 po IPS.

Si vous utilisez des tubes-raccords à portée sphérique (1), servez-vous des écrous de raccordement (3). Utilisez deux clés pour serrer les raccords. Prenez garde de trop serrer.

5

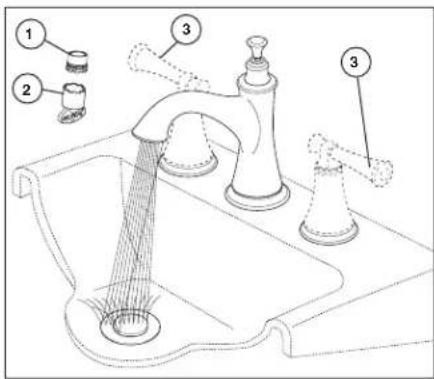

Retirez l'aérateur (1) en utilisant la clé (2) et tournez les poignées (3) du robinet en position d'écoulement maximum de l'eau chaude et de l'eau froide. Rétablissez l'alimentation en eau chaude et en eau froide (4), puis laissez s'écouler l'eau une minute. Important: Il faut laisser s'écouler l'eau pour évacuer les saletés qui pourraient abîmer les éléments internes du robinet. Réinstallez l'aérateur.

Vérifiez l'étanchéité de tous les raccords identifiés par une flèche. Resserrez les raccords au besoin, mais prenez garde de trop les serrer.

Maintenance

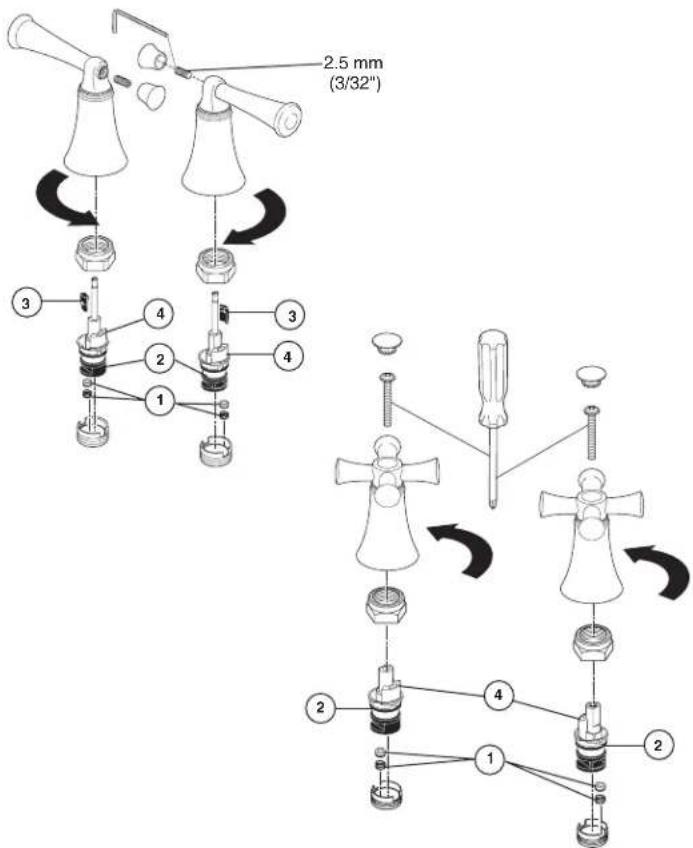

Si le robinet fult par la sortie du bec : Interrompez l'arrivée d'eau – Remplacez les sièges et les ressorts (1).* Si la fuite persiste : Interrompez l'arrivée d'eau. Remplacez la cartouche (2).*

*Installez les cartouches (2) et lesbutées 1/4 de tour (3) correctement pour que les manettes pivotent dans le bon sens :

- Dans le cas des manettes à levier, les butées (4) doivent pointer vers la droite. Dans le cas des manettes cruciformes, les butées (4) doivent pointer vers le centre. Note : La butée 1/4 de tour n'est pas requise sur tous les modèles.
