407312 - Plaque de grill Vollrath - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Plaque de grill
Dimensions	Non spécifiées
Puissance	Non spécifiée
Matériau de la surface de cuisson	Non spécifié
Type de contrôle de température	Non spécifié
Utilisation recommandée	Idéale pour la cuisson de viandes, légumes et autres aliments
Entretien	Nettoyage régulier avec des produits non abrasifs
Consignes de sécurité	Utiliser des gants de protection lors de la manipulation
Garantie	Non spécifiée
Informations supplémentaires	Vérifier la compatibilité avec les sources d'alimentation

FOIRE AUX QUESTIONS - 407312 Vollrath

Comment nettoyer la plaque de grill Vollrath 407312 ?

Pour nettoyer la plaque de grill, laissez-la refroidir, puis utilisez une spatule pour enlever les résidus. Nettoyez avec de l'eau chaude et un détergent doux, puis rincez et séchez soigneusement.

Quelle est la température maximale que peut atteindre la plaque de grill ?

La plaque de grill Vollrath 407312 peut atteindre des températures maximales de 260 °C.

Est-ce que la plaque de grill est compatible avec tous les types de cuisinières ?

Oui, la plaque de grill Vollrath 407312 est compatible avec la plupart des types de cuisinières, y compris à gaz et électriques.

Comment éviter que les aliments ne collent à la plaque de grill ?

Pour éviter que les aliments ne collent, préchauffez bien la plaque avant d'ajouter les aliments et utilisez une légère couche d'huile ou de spray de cuisson.

Puis-je utiliser la plaque de grill au four ?

Non, la plaque de grill Vollrath 407312 est conçue uniquement pour une utilisation sur la cuisinière et ne doit pas être utilisée au four.

Quelle est la garantie de la plaque de grill Vollrath 407312 ?

La plaque de grill Vollrath 407312 est généralement couverte par une garantie limitée de 1 an contre les défauts de fabrication.

Comment puis-je savoir si la plaque de grill est suffisamment chaude ?

Vous pouvez tester la chaleur de la plaque en y versant quelques gouttes d'eau. Si les gouttes dansent et s'évaporent rapidement, la plaque est prête.

Y a-t-il des précautions à prendre lors de l'utilisation de la plaque de grill ?

Oui, évitez de chauffer la plaque à vide, ne la laissez pas sans surveillance pendant son utilisation et utilisez des ustensiles en bois ou en silicone pour éviter de rayer la surface.

MODE D'EMPLOI 407312 Vollrath

Barbecues service moyen et service sévère Cayenne®

Avant d'utiliser cet appareil, lisez et familiarisez-vous avec le mode d'emploi et les consignes d'utilisation qui suiven. CONSERVEZ CES INSTRUCTIONS POUR RÉFERENCE ULTÉRIEURE. Conservez l'emballage et le carton d'origine. L'emballage devra être réutilisé pour expédier l'appareil si une réparation est nécessaire.

CONSIGNES DE SÉCURITÉ

Pour garantir un fonctionnement sûr, lisez les avertissements suivants et comprenez leur signification. Ce manuel contient des consignes de sécurité, présentées ci-dessous. Lisez-les attentivement.

AVERTISSEMENT

Un avertissement permet d'indiquer la présence d'un danger qui causera ou peut causer des blessures personnelles graves ou la mort.

ATTENTION

Une mise en garde indique la présence d'un danger qui causera ou pourra causer des blessures mineures ou majeures si elle est ignorée.

AVIS : Un avis met en évidence des informations qui sont importantes mais sans rapport avec un danger.

Pour réduire le risque de blessures et d'endommagement de l'appareil :

• Nettoyez l'appareil en suivant les instructions dans ce manuel.
• Ne stockez ou n'utilisez pas d'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil.
• Gardez la zone de l'appareil dégagée et à l'écart de matériaux combustibles.
• N'entravez pas la circulation d'air de combustion et de ventilation. Il doit y avoir un espace minimum de 6" (15 cm) sur tous les côtés de l'appareil.
• Utilisez un chiffon humecté d'eau savonneuse chaude pour nettoyer les commandes et les côtés de l'appareil.
• Laissez refroidir l'appareil avant de le nettoyer ou de le déplacer.
• Utilisez l'appareil uniquement à l'horizontale sur une surface plane.
• N'utilisez pas l'appareil sans surveillance.

WARNING

Cet appareil permet de faire griller les aliments dans les opérations de restauration commerciales seulement. Il n'est pas prévu pour une utilisation ménagère, industrielle ou en laboratoire.

Num. d'art. Modèle Description

40728 CBL9012	Service moyen, chaleur rayonnante/pierre de lave, 12' (30,5 cm)
407292 CBL90162	Service moyen, chaleur rayonnante/pierre de lave, 18' (45,7 cm)
407302 CBL90242	Service moyen, chaleur rayonnante/pierre de lave, 24' (61 cm)
407312 CBL90362	Service moyen, chaleur rayonnante/pierre de lave, 36' (91,4 cm)
407372 CBL90482	Service moyen, chaleur rayonnante/pierre de lave, 48' (121,9 cm)
407382 CBL90602	Service moyen, chaleur rayonnante/pierre de lave, 60' (152,4 cm)
924CG CBL2024	Service sévère, chaleur rayonnante/pierre de lave, 24' (61 cm)
936CG CBL2036	Service sévère, chaleur rayonnante/pierre de lave, 36' (91,4 cm)
948CG CBL2048	Service sévère, chaleur rayonnante/pierre de lave, 48' (121,9 cm)
960CG CBL2060	Service sévère, chaleur rayonnante/pierre de lave, 60' (152,4 cm)
972CG CBL2072	Service sévère, chaleur rayonnante/pierre de lave, 72' (182,9 cm)

EXIGENCES EN MATIÈRE DE DÉGAGEMENT ET DE CONDITIONS AMBIANTES

• Cet appareil doit seulement être installé à côté de surfaces non combustibles, avec un dégagement minimum de 6" (15 cm) sur tous les côtés.
• Cet appareil doit être placé à une distance minimum de 6" (15 cm) d'un autre appareil.
• Un dégagement adéquat doit être maintenu à tout moment devant et sur les côtés de l'appareil pour la maintenance et une ventilation adéquate.

Enregistrez votre produit sur Vollrath.com/registration et participer à un tirage au sort pouvant vous faire gagner une poêle Vollrath Tribute ^© 10" (25.4 cm).

INSTALLATION

AVERTISSEMENT

Risque de départ de feu, blessures ou danger de mort Cet appareil doit être installé par un installateur qualifié conformément à tous les codes locaux, provinciaux et nationaux. L'installation inadéquate de l'appareil peut causer des blessures, voire la mort.

AVERTISSEMENT

Risque d'incendie N'installez ou n'utilisez pas l'appareil sans les pieds de 4" (10 cm). L'utilisation de cet appareil sans les pieds peut causer sa surchauffe et un départ de feu.

ATTENTION

Toutes les particules de métal et autres salissures qu'on laisse entrer dans les conduites de gaz endommageront le robinet et nuiront à son fonctionnement. Lors de l'installation de cet appareil, toute la tuyauterie et les raccords doivent être dépourvus de contaminants intérieurs. Il est recommandé d'installer un piège à sédiments en ligne en amont du régulateur.

Codes et normes applicables États-Unis

Vollrath recommande que tous les équipements de cuisine commerciale soient fournis avec un système de ventilation conformément à NFPA96.

• Les équipements de cuisine qui utilisent ou produisent de la graisse (par ex. friteuse, plancha) doivent être fournis avec des hottes aspirantes conçues pour capturer la graisse et protéger du feu.
• Ils doivent être installés conformément aux exigences et à l'approbation de l'autorité ayant juridiction.

AVIS : Affichez les instructions à suivre en cas d'odeur de gaz. Consultez votre fournisseur de gaz local pour obtenir ces instructions et affichez-les à un endroit bien visible.

AVIS : L'installation de cet appareil doit être conforme aux codes locaux ou, en l'absence de codes locaux, au National Fuel Gas Code, à l'International Fuel Gas Code, à l'ANSI Z223.1/NFPA 54 ou au Natural Gas and Propane Installation Code, CSA B149.1, le cas échéant.

Installation des pieds et réglage pour caler l'appareil

Assurez-vous que l'appareil est à niveau dans toutes les directions. Commencez par bien serrer chaque pied. Ensuite, à chaque coin, tournez le pied réglable.

Tuyau de gaz

• Le diamètre du tuyau de gaz doit garantir une pression et un débit suffisants pour accepter l'appel de gaz maximal de l'appareil.
• Le raccordement à un réseau existant exige que ce dernier ait une capacité en excès supérieure ou égale à l'appel de gaz maximal de l'appareil.
• De la pâte à joints (pâte lubrifiante) devra être utilisée avec parcimonie et seulement sur les filets mâles des joints de tuyauterie. Ce produit devra être résistant à l'action des gaz de propane liquide (PL).

Détendeur

AVIS : Tout l'équipement de cuisson commercial doit être muni d'un détendeur sur la ligne de raccordement au réseau de gaz pour un fonctionnement sûr et efficace.

AVIS : Avant de raccorder le détendeur, vérifiez la pression de la ligne d'arrivée. Le détendeur résiste à une pression maximum de ½ PSI (14°/35,5 cm C.E.). Si la pression de ligne limite est dépassée, un détendeur abaisseur avant en amont du détendeur fourni sera requis.

AVIS : L'appareil et son robinet d'arrêt individuel doivent être déconnectés du réseau d'alimentation en gaz durant tout test de pression de ce système à des pressions d'essai supérieures à ½ psi (3,5 kPa).

AVIS : L'appareil doit être isolé du réseau d'alimentation en gaz en fermant son robinet d'arrêt manuel individuel durant tout test de pression du réseau d'alimentation en gaz à des pressions d'essai supérieures ou égales à ½ psi (3,5 kPa).

• La flèche forgée sous le corps du détendeur montre la direction d'écoulement du gaz et doit pointer vers l'aval, vers l'appareil.
• Le détendeur fourni avec cet appareil est configuré pour une utilisation avec du gaz naturel. Suivez les instructions du Kit de conversion au PL ; il peut être reconfiguré pour une utilisation avec du gaz PL.
• L'appareil est livré équipé d'un adaptateur mâle N.P.T ^3/4 (1,9 cm) pour raccordement au détendeur.
• Vérifiez la pression dans la ligne d'arrivée de gaz Le détendeur supporte une pression maximum de 14°/35,5 cm C.E. (½ PSI). Si la pression de ligne limite est dépassée, un détendeur abaisseur sera requis.

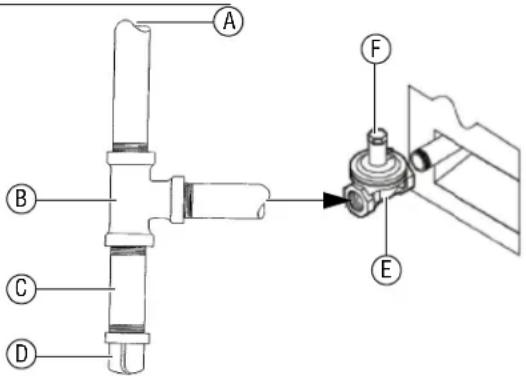

Raccordement du détendeur

À l'arrivée de gaz avec l'installation de B, C et D dans une
A orientation verticale, comme illustré pour permettre la capture des débris.
B Raccord en T E Détendeur fourni
C Mamelon (longueur quelconque) F Évent
D Bouchon

Diamètre d'orifice

AVIS : Pour le diamètre d'orifice correct, référez-vous à l'International Fuel Gas Code.

• L'installateur est responsable de déterminer la taille d'orifice correcte.
• La taille de l'orifice est indiquée sur le raccord ou l'orifice.
• L'appareil est fabriqué pour un pouvoir calorifique de 1 035 BTU par pied cube de gaz naturel.

Conversion de gaz

• La conversion du gaz naturel au propane liquide (PL) ou vice versa doit être effectuée par un agent technique qualifié, conformément à l'International Fuel Gas Code.
• Référez-vous aux instructions du kit de conversion inclus avec cet appareil.

INSTALLATION (SUITE)

Robinet d'arrêt manuel

Un robinet d'arrêt manuel doit être installé à un endroit accessible à pas plus de 6 pi (1,8 m) de l'appareil.

Test de l'équipement

Contrôle de l'étanchéité

AVIS : Il ne faut pas utiliser d'allumettes, de flamme de bougie ou toute autre source potentielle d'inflammation pour le dépistage des fuites.

1. Tournez le bouton du robinet de gaz du ou des brûleurs principaux sur position Arrêt.
2. Enlevez le ou les boutons de robinet de gaz.
3. À l'aide d'un tournevis à lame plate, enlevez les vis du panneau avant. Enlevez le panneau avant pour accéder aux valves de régulation de veilleuse.
4. Situez la valve de régulation de veilleuse correspondant à chaque veilleuse et fermez-la en serrant la petite vis tournée vers l'avant dans le sens des aiguilles d'une montre.
5. Raccordez l'appareil à l'arrivée de gaz.
6. Appliquez de l'eau savonneuse sur chaque raccord.
7. Ouvrez l'arrivée de gaz.
8. Observez s'il y a des bulles aux raccords.
9. Ajustez les raccords si nécessaire.

Allumage des veilleuses

1. Attendez 5 minutes pour laisser tout le gaz se dissiper.
2. Pour allumer les veilleuses, tenez une source de flamme au-dessus du brûleur souhaité tout en tournant doucement sa vis de régulation dans le sens inverse des aiguilles d'une montre, pour ajuster la flamme à l'intensité voulue. Reprenez pour toutes les veilleuses.

Test des brûleurs principaux

Après avoir allumé toutes les veilleuses, assurez-vous que chaque brûleur principal fonctionne correctement.

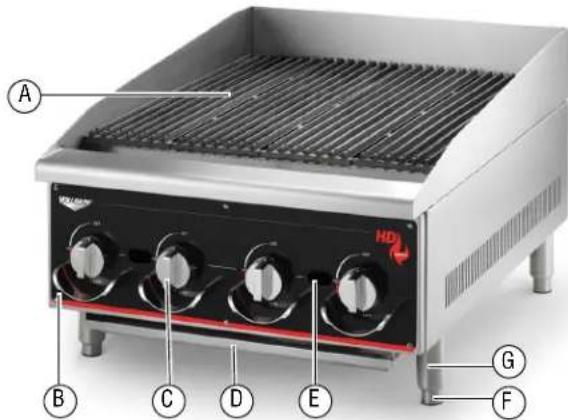

FONCTIONS ET COMMANDES

A Grilles. L'angle est réglable.

B Garde du bouton. Protège le bouton contre les dommages (modèle Service sévère seulement).

C Bouton du robinet du brûleur au gaz. Permet d'ajuster la température de la surface du gril.

D Lèchefrite. Collecte la graisse et l'huile. Ce plateau peut s'enlever pour nettoyage. Il est recommandé d'avoir un peu d'eau dans la lèchefrite pour réduire les flammèches et la fumée tout en laissant un volume largement suffisant pour les coulures.

E Trou d'accès à la veilleuse. Donne accès à la veilleuse.

F Pied réglable. Permet d'ajuster le niveau de l'appareil et le caler.

G Pied. Soutient l'appareil.

AVANT LA PREMIÈRE UTILISATION

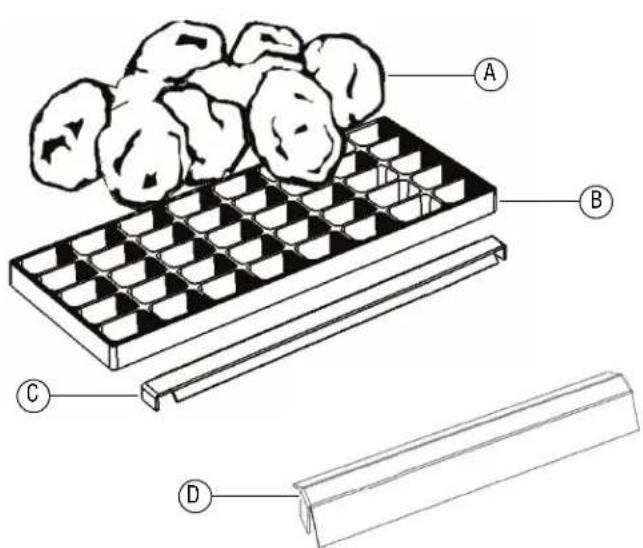

Configuration pour pierre de lave ou chaleur rayonnante

A Pierre de lave. Offre une chaleur uniforme à travers toute la surface et sert aussi à recueillir les coulures pour fournir un goût fumé aux aliments. Doit être remplacée lorsqu'elle n'est plus poreuse.

B Grille « gaufrier ». Utilisée avec la pierre de lave.

C Couvercle de pierre de lave. Utilisé avec la pierre de lave.

D Couvercle à chaleur rayonnante. Utilisé seul dans la configuration chaleur rayonnante pour protéger les brûleurs et aider à mieux distribuer la chaleur qu'ils dégagent.

Conversion à

la chaleur rayonnante Conversion à la pierre de lave

1. Enlevez la pierre de lave et mettez-la de côté pour une utilisation future.
2. Enlevez la grille « gaufrier » et mettez-la de côté pour une réutilisation future si elle est toujours suffisamment poreuse ; sinon, jetez-la.
3. Enlevez le couvercle de pierre de lave et mettez-le de côté pour une utilisation future.

4. Mettez les couvercles à chaleur rayonnante pardessus les tubes de brûleur.

5. Enlevez les couvercles à chaleur rayonnante et mettez-les de côté pour une utilisation future.

6. Mettez les couvercles de pierre de lave pardessus les tubes de brûleur.
7. Mettez la grille « gaufrier » en place.
8. Placez la pierre de lave sur la grille et étalez-la uniformément.

Rodage de l'appareil

1. Tournez le bouton du robinet du brûleur au gaz au réglage maximum.
2. Laissez chauffer le barbecue et attendez que les produits résiduels de fabrication se consument (30 minutes environ).
   AVIS : Durant cette période de « rodage », il est possible que vous remarquiez une légère odeur. ceci est normal.
3. Tournez les boutons de robinet de brûleur au gaz à la position Arrêt.

Conditionnement des grilles

1. Laissez le barbecue refroidir ou chauffer à une température d'environ 200 °F (93 °C).
2. Appliquez de l'huile alimentaire, de la graisse végétale solide, du suif de bœuf ou un produit similaire sur les grilles du barbecue en frottant avec un chiffon propre.
3. Faites chauffer le barbecue jusqu'à chaleur moyenne à élevée et laissez fonctionner pendant 30 minutes environ.
4. Tournez le cadran du brûleur au réglage le plus bas et laissez refroidir le barbecue et se stabiliser à basse température.
5. Enlevez l'excédent de matière grasse et essuyez.
6. Répétez la procédure ; huilez, faites chauffer pendant 30 minutes, laissez refroidir et essuyez.

MODE D'EMPLOI

AVERTISSEMENT

Risque d'incendie mortel

Si vous sentez le gaz, suivez les instructions du fournisseur de gaz. Ne touchez pas d'interrupteur électrique ; n'essayez pas d'allumer le brûleur ; n'utilisez pas de téléphone à proximité

ATTENTION

Risque de brûlure

Les surfaces et aliments chauds peuvent causer des brûlures. Laissez refroidir les surfaces chaudes avant manipulation. Ne faites pas tomber d'eau sur la surface de cuisson sous peine de projections de graisse.

ASTUCE : inclinez les grilles. Ceci permettra aux liquides de s'écouler sur les grilles jusque dans la lèchefrite, ce qui réduira les flammèches.

1. Vérifiez si la lèchefrite est en place. Ajoutez de l'eau dans la lèchefrite. La vapeur d'eau qui montera de la lèchefrite à travers la chambre de combustion permettra de réduire les flammes.
2. Huilez légèrement et essuyez les grilles pour enlever tous les contaminants qui ont pu s'accumuler ou remonter à la surface et/ou du périmètre depuis la dernière utilisation et pour vous assurer d'avoir une surface de cuisson propre et anti-adhésive.
3. Tournez le bouton du robinet de gaz pour allumer le ou les brûleurs principaux. Ajustez le réglage au niveau de chaleur souhaité.
4. Préchauffez les grilles pendant 15 minutes.
5. Faites cuire les aliments.
6. Videz périodiquement la lèchefrite pour vous assurer qu'elle ne déborde pas. Contrôlez souvent la lèchefrite et ajoutez-y de l'eau au besoin.
7. Ne laissez pas d'huile ou de graisse s'accumuler sur les grilles. Essuyez les grilles pour éviter les dépôts carbonisés susceptibles de nuire à la performance du gril.

NETTOYAGE

ATTENTION

Risque de brûlure

Les surfaces et aliments chauds peuvent causer des brûlures. Laissez refroidir les surfaces chaudes avant manipulation. Ne faites pas tomber d'eau sur la surface de cuisson sous peine de projections de graisse.

Pour éviter les flammèches et maintenir l'apparence et augmenter la durée de service, nettoyez chaque jour l'appareil.

AVIS : Ne nettoyez pas l'appareil à la laine d'acier.

AVIS : N'utilisez pas de produits chimiques nettoyants ou savons dans la mesure où ils peuvent être absorbés par la surface de cuisson et compromettre le goût des aliments. Si nécessaire, utilisez seulement de l'eau claire, de l'huile et/ou un dégraissant alimentaire pour nettoyer.

AVIS : Pour empêcher la corrosion, ne laissez pas les grilles sans conditionnement ou mince pellicule d'huile alimentaire.

Une fois par jour

1. Frottez les grilles brûlantes (300 °F/148 °C) avec une brosse de grill ou une brique pour les nettoyer.
2. Inspectez les grilles et déterminez si elles doivent être reconditionnées. Si les grilles n'ont pas besoin d'être reconditionnées, appliquez une pellicule d'huile alimentaire sur les grilles pour empêcher leur corrosion.
3. Laissez refroidir le barbecue.
4. Enlevez, videz et nettoyez la lèchefrite.
5. Nettoyez l'extérieur de l'appareil.

Une fois par semaine ou plus souvent si nécessaire Barres à chaleur rayonnante

1. Déposez les barres à chaleur rayonnante.
2. Inspectez l'usure. Si les barres sont usées, commandez des barres de rechange.
   AVIS : N'utilisez pas le barbecue avec des barres à chaleur rayonnante usées. Ceci réduira la performance du barbecue et risque de causer des flammèches.
3. Lavez les barres à chaleur rayonnante dans de l'eau savonneuse chaude.
4. Essuyez bien les barres à chaleur rayonnante.
5. Placez les barres à chaleur rayonnante dans le barbecue.

Pierre de lave

1. Retournez les pierres de lave. Ceci permet à la graisse qui s'est accumulée sur le dessus des pierres de brûler.
2. Inspectez l'usure de la grille « gaufrier ». Si la grille est usée, commandez une grille de rechange.
   AVIS : N'utilisez pas le barbecue avec une grille usée. Ceci réduira la performance du barbecue et risque de causer des flammèches.
3. Inspectez l'usure des pierres. Vollrath recommande le remplacement des pierres lorsque la surface n'est plus poreuse. De la cendre et des contaminants finiront par boucher les orifices et la pierre de lave ne pourra plus capturer les coulures et les convertir en fumée. À la place, les coulures s'écouleront directement et poseront un risque de flammèches.

ENTRETIEN PRÉVENTIF

AVERTISSEMENT

Risque de départ de feu, blessures ou danger de mort Contactez un agent technique agréé pour tout réglage, toute maintenance ou toute réparation. Cet appareil n'est pas réparable par l'utilisateur.

Une fois par an, un technicien qualifié devra vérifier le fonctionnement sûr et efficace de l'appareil. Pour une maintenance ou une réparation, contactez l'usine ou le SAV local.

DÉPANNAGE

Problème Cause possible Mesure corrective
Odeur de gaz. Cause inconnue.		Fermez le robinet d'arrivée de gaz, aérez les lieux et appelez un agent de maintenance qualifié.
Le brûleur ne s'allume pas.	Veilleuse éteinte.	Attendez 5 minutes pour permettre la dissipation du gaz, puis allumez la veilleuse.
La surface de cuisson fume excessivement.	Surface de cuisson sale.	Laissez refroidir la surface de cuisson et nettoyez-la pendant qu'elle est encore chaude ; ensuite, conditionnez le dessus.
La surface de cuisson est trop chaude.	Ventilation insuffisante.	Assurez-vous qu'il y a un espace de 6" (15 cm) minimum sur tous les côtés de l'appareil.
Chauffage irrégulier de la surface de cuisson.	Ventilation insuffisante.	Assurez-vous qu'il y a un espace de 6" (15 cm) minimum sur tous les côtés de l'appareil.
Le brûleur ne fonctionne pas correctement.	Orifice contaminé.	Contactez un agent de maintenance qualifié pour faire réparer le brûleur.

RÉPARATIONS

Des pièces détachées sont disponibles sur Vollrath.com.

Pour éviter toute blessure grave ou tout dommage sévère, n'essayez jamais de réparer l'appareil ou de remplacer vous-même un cordon d'alimentation endommagé. N'envoyez aucun appareil directement à la Vollrath Company LLC. Pour des instructions, contactez les services techniques de Vollrath.

Lorsque vous contacterez les services techniques de Vollrath, tenez-vous prêt à fournir le numéro d'article, le numéro de modèle (s'il y a lieu), le numéro de série et le justificatif d'achat indiquant la date d'achat de l'appareil.

GARANTIE DE THE VOLLRATH CO. L.L.C.

Cette garantie ne s'applique pas aux produits achetés pour un usage personnel, familial ou ménager, et The Vollrath Company LLC ne propose aucune garantie écrite aux acheteurs pour de telles utilisations.

The Vollrath Company L.L.C. garantit que les produits qu'elle fabrique et distribue seront dépourvus de vices de matériaux et de malfaçons, comme indiqué dans notre déclaration complète de garantie. Dans tous les cas, la garantie entre en vigueur à la date d'achat par l'utilisateur initial indiquée sur le reçu. Tous les dommages subis lors d'une utilisation impropre ou abusive, ou résultant d'une modification ou d'un emballage inadapté lors d'un renvoi du produit pour une réparation sous garantie ne seront pas couverts par la garantie.

Pour des informations complètes sur la garantie, l'enregistrement des produits et l'annonce de nouveaux produits, consultez www.vollrath.com.

Sheboygan, Wi 53081-3201 États-Unis

Standard : 800.624.2051 ou 920.457.4851

Télécopieur : 800.752.5620 ou 920.459.6573

Service clientèle : 800.628.0830

Service clientèle Canada : 800.695.8560

Services techniques

[e-mail]

Produits à induction : 800.825.6036

Réchauds de comptoir : 800.354.1970

Tous les autres produits : 800.628.0832
