Type de produit	Objectif interchangeble pour appareil photo numérique à monture Fujifilm X
Marque	FUJIFILM
Modèle	XF 16mm f/2.8 R WR
Focale	16 mm (équivalent 24 mm au format 35 mm)
Ouverture maximale	f/2.8
Ouverture minimale	f/22
Angle de champ	83,2°
Construction optique	10 lentilles en 8 groupes (dont 2 lentilles asphériques)
Nombre de lamelles d'ouverture	9 (ouverture circulaire)
Plage de mise au point	17 cm – ∞ (mesurée depuis le plan focal)
Grossissement maximal	0,13×
Diamètre du filtre	49 mm
Dimensions (Diamètre × Longueur)	∅60 × 45,4 mm
Poids (sans bouchons ni pare-soleil)	155 g
Monture	Monture X (Fujifilm) – incompatible avec monture G ou argentique X
Résistance aux intempéries	Oui (étanchéité à la poussière et aux éclaboussures grâce à une bague en caoutchouc sur la monture)
Accessoires fournis	Bouchon avant d'objectif, bouchon arrière d'objectif, pare-soleil, étui de protection en tissu
Entretien et nettoyage	Dépoussiérer les lentilles avec une soufflette ; nettoyer les traces et empreintes avec un chiffon doux et un nettoyant optique, en mouvements circulaires du centre vers l'extérieur. Ne jamais utiliser de solvants organiques
Sécurité	Ne pas immerger, ne pas démonter, ne pas exposer à des températures élevées, ne pas regarder le soleil à travers l'objectif, tenir hors de portée des enfants
Réparabilité	La bague d'étanchéité de la monture peut être remplacée dans un centre de réparation Fujifilm. Pour toute réparation, contacter un représentant agréé

FOIRE AUX QUESTIONS - XF 16mm f/2.8 R WR FUJIFILM

Quelle est la distance minimale de mise au point de l'objectif XF 16mm f/2.8 R WR ?

La distance minimale de mise au point est de 17 cm (mesurée depuis le plan focal). Cela permet de réaliser des gros plans avec un rapport de grossissement maximal de 0,13×.

Comment installer l'objectif sur mon appareil Fujifilm ?

Alignez le repère de fixation (point rouge) sur l'objectif avec celui sur le boîtier de l'appareil, puis tournez l'objectif dans le sens horaire jusqu'à entendre un clic. Consultez le manuel de votre appareil photo pour plus de détails.

Le pare-soleil est-il fourni avec l'objectif ?

Oui, un pare-soleil est inclus dans la boîte. Il se fixe à l'avant de l'objectif et permet de réduire les reflets parasites ainsi que de protéger la lentille frontale.

Comment nettoyer les lentilles de l'objectif ?

Utilisez une soufflette pour retirer la poussière et les peluches. Pour les traces de doigts, appliquez un peu de nettoyant optique sur un chiffon doux et propre (en coton ou une lingette spéciale) et nettoyez en mouvements circulaires du centre vers l'extérieur. N'utilisez jamais de solvants comme le diluant ou le benzène.

Cet objectif est-il résistant aux intempéries ?

Oui, l'objectif XF 16mm f/2.8 R WR est conçu pour résister à la poussière et aux éclaboussures. La monture comprend une bague en caoutchouc qui assure l'étanchéité. Il peut être utilisé dans des conditions légèrement humides, mais ne doit pas être immergé.

Quel est le diamètre du filtre pour cet objectif ?

Le diamètre du filtre est de 49 mm. Vous pouvez y visser des filtres UV, polarisants ou neutres de cette taille.

Puis-je utiliser cet objectif sur un appareil Fujifilm à monture G (moyen format) ?

Non, cet objectif est exclusivement conçu pour la monture X des appareils Fujifilm APS-C. Il est incompatible avec la monture G des appareils moyen format.

Comment régler l'ouverture sur cet objectif ?

Tournez la bague des ouvertures située sur l'objectif. Vous pouvez sélectionner une valeur d'ouverture manuelle (par incréments de 1/3 IL) ou la position A pour laisser l'appareil contrôler l'ouverture automatiquement.

Que faire si je reçois l'objectif et que le firmware de mon appareil photo n'est pas à jour ?

Mettez à jour le firmware de votre appareil photo via le site Internet Fujifilm pour garantir le bon fonctionnement et l'accès à toutes les fonctionnalités de l'objectif. Si vous n'avez pas accès à un ordinateur, contactez votre distributeur local.

Comment ranger l'objectif quand je ne l'utilise pas ?

Remettez les bouchons avant et arrière pour protéger les lentilles. Rangez l'objectif dans un endroit frais et sec, à l'abri de la lumière directe du soleil et de la naphtaline (anti-mites). Évitez les températures extrêmement élevées.

MODE D'EMPLOI XF 16mm f/2.8 R WR FUJIFILM

Lisez attentivement ces remarques avant toute utilisation

Consignes de sécurité

Nous vous remercions d'avoir acheté ce duit. Pour le faire réparer, inspecter ou tester, contactez votre représentant Fujifi Im.

• Veillez à utiliser correctement votre objectif. Pour cela, lisez attentivement les consignes de sécurité suivantes ainsi que le Manuel du propriétaire avant de commencer à vous en servir.
• Après avoir lu ces consignes de sécurité, rangez-les dans un endroit sûr.

À propos des icônes

Les icônes illustrées ci-dessous sont utilisées dans ce document pour indiqué de gravité des blessures ou dommages qui peuvent se produire si vous n'observez pas les informations indiquées par l'icône et donc utilisez ce produit de manière incorrecte.

Cette icône indique que le fait de ne pas observer les informations mentionnées peut entraîner la mort ou des blessures graves.

ATTENTION

Cette icône indique que le fait de ne pas observer les informations mentionnées peut provoquer des blessures ou endommager le matériel.

Les icônes illustrées ci-dessous sont utilisées pour indiquer la nature des instructions que vous devez observer.

Les icônes triangulaires vous indiquent que ces informations nécessitent votre attention (« Important »)

Les icônes circulaires barrées en diagonale vous informent que l'action indiquée est interdite (« Interdit »)

Les cercles pleins qui contiennent un point d'exclamation vous infor- che traque l'action doit être réalisée (« Requis »).

AVERTISSEMENT

Ne l'immergez pas et ne l'sez à l'eau. Le non-respect de cette précaution peut provoquer un incendie ou une décharge électrique.

AVERTISSEMENT

Ne le démontez pas (n'ouvrez pas son boîtier). Le non-respect de cette consigne peut provoquer un incendie, une décharge électrique ou des blessures par le mauvais fonctionnement du produit.

Dans le cas où le boîtier s'ouvri- rait suite à une chute ou à un autre accident, ne touchez pas aux pièces mises à nu. Vous risquez sinon de recevoir une décharge électrique ou de vous blesser par la manipu- lation des pièces endomma- gées. Retirez immédiatement la batterie, en évitant de vous blesser ou de recevoir une décharge électrique, puis confi ez le produit au rever deur d'origine pour le faire vérifi er.

[WST8]	AVERTISSEMENT
	Ne le placez pas sur des surfacesinstables. Il risque de tomberet de blesser quelqu’un.
	Ne regardez pas le soleil àtravers l’objectide l’appareil photo. Le non-respect de cette précautionpourrait entraîner une defi-cience visuelle permanente.
[196Z]	ATTENTION
	Ne l’utilisez pas et ne lapas dans des lieux exposés à lavapeur, à la fumée ou qui sonttrès humides ou poussiéreux. Lenon-respect de cette consignepeut provoquer un incendie ouune décharge électrique
	Ne le laissez pas en plein soleilou dans des endroits exposés àdes températures très élevées,comme dans un véhicule fermépar grand soleil. Le non-res-pect de cette consigne peutprovoquer un incendie

	[SCDG]	ATTENTION
	Conservez-le hors de des enfants en bas âge. Il peut provoquer des blessures s'il est laissé dans les mains d'un enfant.
	Ne le manipulez pas avec des mains mouillées. Vous risquez sinon de recevo électrique.
	Lorsque vous photographiez un sujet à contre-jour, gardez le soleil à l'extérieur du cadre. Les rayons du soleil focalisés dans l'appareil photo lorsque le soleil est à l'intérieur ou près du cadre peuvent provoquer des feux ou des brûlures.
	Remettez les bouchons en place et rangez-le à l'abri du soleil lorsque vous ne l'utilisez pas. Les rayons du soleil focalisés par l'objectif peuvent provoquer des feux ou des brûlures.

portée

ATTENTION

Ne transportez pas l'appareil photo ou l'objectif lorsqu'ils sont fi xés sur un trépied. Ils peuvent tomber ou taper d'autres objets et blesser quelqu'un.

À l'attention des clients résidant aux États-Unis

Testé pour être en conformité avec les normes de la FCC POUR UNE UTILISATION RÉSIDENTIELLE OU DE BUREAU

Réglementation de la FCC : Cet appareil est conforme à la Partie 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférence dangereuse et (2) cet appareil doit accepter toute interférence reçue, y compris celle susceptible de provoquer un fonctionnement indésirable.

ATTENTION : Cet appareil a été testé et déclaré conforme aux normes d'un appareil numérique de Classe B, stipulées dans la Partie 15 de la réglementation de la FCC. Ces normes sont destinées à assurer une protection suffisante contre les interférences dangereuses dans le cadre d'une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et peut, s'il n'est pas installé et utilisé conformément aux instructions, être à l'origine d'interférences dans les communications radio. Néanmoins, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines installations particulières. Si cet appareil est effetivement à l'origine d'interférences

FR-2 FRANÇAIS

nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l'appareil, il est conseillé à l'utilisateur de remédier à cette situation en recourant à une ou plusieurs des mesures suivantes :
- Réorienter ou repositionner l'antenne de réception.
- Augmenter la distance entre l'appareil et le récepteur.
- Brancher l'appareil dans une prise appartenant à un circuit diffèrent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télé qualifié pour obtenir de l'aide.
- Tout changement ou modification apporté à l'appareil non approuvé expressément dans ce manuel pourrait annuler le droit d'utiliser cet appareil.

Remarques relatives à l'octroi d'autorisation : Pour être conforme à la Partie 15 de la réglementation de la FCC, ce produit doit être utilisé avec un câble A/V, un câble USB et un cordon d'alimentation CC avec tores de ferrite, tels que préconisés par Fujifi Im.

À l'attention des clients résidant au Canada

ATTENTION : Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

• Veuillez lire ces instructions.
• Veuillez conserver ces instructions.
• Veuillez tenir compte de tous les avertissements.
• Veuillez suivre toutes les instructions.
- N'utilisez pas cet appareil à proximité d'eau (sauf si les produits sont étanches).
- Nettoyez-le uniquement avec un chiff on sec.
- Ne bloquez aucun des orifi ces d'aération. Installez cet

appareil conformément aux instructions du fabricant.

• Ne l'installez pas à proximité de sources de chaleur telles que des radiateurs, des bouches de chaleur, des cuisinières ou d'autres appareils (y compris des amplifi cateurs) qui génèrent de la chaleur.
• Évitez de marcher ou de pincer le cordon d'alimentation, en particulier au niveau des fi ches, des prises de courant et à l'endroit où ces éléments sortent de l'appareil.
• Utilisez uniquement les systèmes de fixation/accessoires préconisés par le fabricant.
• Débranchez cet appareil pendant les orages ou si vous ne l'utilisez pas pendant une période prolongée.
• Confi ez toutes les opérations d'entretien à du personnel qualifié. L'entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fi che est endommagé, si du liquide a été renversé sur l'appareil ou que des objets lui sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou si vous l'avez fait tomber.

Élimination du matériel électrique et électronique chez les particuliers

Applicable à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Ce symbole sur le produit, ou dans le manuel et sur la garantie, et/ou sur son emballage, indique que l'appareil ne doit pas être traité comme un déchet ménager. Il doit être acheminé vers un point de collecte qui recycle le matériel électrique et électronique.

En vous assurant de la bonne élimination de ce produit, vous contribuerez à éviter des conséquences préjudiciables pour l'environnement et la santé de l'homme, qui peuvent être provoquées par l'élimination inappropriée de ce produit.

Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour obtenir plus d'informations sur le recyclage de ce produit, veuillez prendre contact avec votre mairie, la déchetterie la plus proche de votre domicile ou le magasin où vous l'avez acheté.

Applicable aux pays n'appartenant pas à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Si vous souhaitez jeter ce produit, y compris les piles ou les accumulateurs, veuillez prendre contact avec les autorités locales pour vous informer sur les moyens de retraitement existants.

Avant d'utiliser ce produit

L'objectif risque de ne pas fonctionner comme prévu et certaines fonctionnalités peuvent ne pas être disponibles avec des versions moins récentes du fi rmware de l'appareil photo. Veillez à me ttre à jour le fi rmware de l'appareil photo. Vous trouverez des instructions sur l'affi chage de la version du fi rmware de l'appareil photo et sa mise à jour sur le site Internet suivant :

Si vous n'avez pas accès à un ordinateur, demandez de l'aide auprès du distributeur local indiqué dans le document « FUJIFILM Worldwide Network » fourni avec votre appareil photo.

Entretien

• Si l'objectif est équipé d'un pare-soleil, ne prnez pas, ni ne tenez l'appareil photo uniquement par ce pare-soleil.

• Veillez à ce que les contacts du signal de l'objectif restent propres.

• Utilisez une soufflette pour retirer la poussière et les peluches des surfaces en verre de l'objectif ou du fi ltre. Pour eff acer les taches et les traces de doigt, appliquez un peu de nettoyant optique sur un chiff on doux et propre en coton ou une lingette de nettoyage d'objectif, et nettoyez avec un mouvement circulaire du centre vers l'extérieur, tout en prenant soin à ne pas laisser de marbrures, ni à toucher le verre avec vos doigts.

• N'utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objectif.
• Remettez en place les bouchons avant et arrière lorsque vous n'utilisez pas l'objectif.
• Rangez l'objectif et le fi ltre dans des endroi frais et sec pour éviter la moisissure et la rouille. Ne le rangez pas à la lumière directe du soleil, ni avec de la naphtaline ou de l'antimite.
• Maintenez l'objectif au sec. La rouille peut provoquer des dommages irréparables. Essuyez toute goutte de pluie ou d'eau.
• Laisser l'objectif dans des endroits extrêmement chauds peut l'endommager ou le déformer.

Descriptif de l'objectif

① Pare-soleil (XF50mmF2 R WR)
② Pare-soleil (XF16mmF2.8 R WR)
③ Bague de mise au point
④ Bague des ouvertures
⑤ Repères de fixation (focale)
⑥ Contacts du signal de l'objectif
⑦ Bouchon avant d'objectif
⑧ Bouchon arrière d'objectif

① La monture d'objectif comprend une bague en caoutchouc garantissant l'étanchéité de l'objectif à la pous éclaboussures. Il est possible de faire remplacer cette bague dans tout centre de réparation Fujifi lm.

Accessoires fournis

• Bouchon avant d'objectif
• Bouchon arrière d'objectif

• Pare-soleil
• Étoff e protectrice d'objectif

Fixation de l'objectif

Consultez le manuel de l'appareil photo pour savoir comment installer et retirer les objectifs.

①Ce produit est destiné exclusivement à la monture FUJIFILM X. Il est incompatible avec la monture G ou avec les appareils argentiques à monture X.

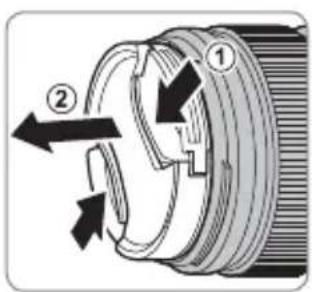

Retrait des bouchons

Retirez les bouchons comme indiqué.

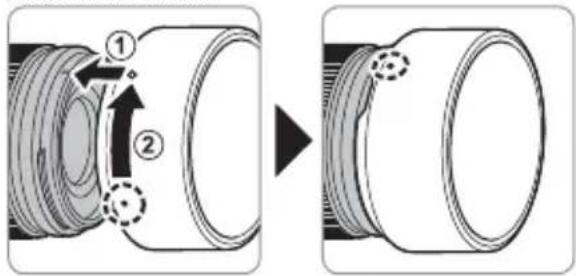

Fixation du pare-soleil

Lorsqu'ils sont fi xés, les pare-soleil réduisent les refl ets parasites et protègent la lentille frontale.

XF50mmF2 R WR

Bague des ouvertures

Avec des réglages autres que A, vous pouvez sélectionner l'ouverture en tournant la bague des ouvertures de l'objectif (modes d'exposition A et M).

Bague des ouvertures

5.64811

Caractéristiques

Type XF50mmF2 R WR XF16mmF2.8 R WR
Construction optique	9 lentilles en 7 groupes (dont 1 lentille asphérique à dispersion extra faible)	10 lentilles en 8 groupes (dont 2 lentilles asphériques)
Focale (équivalent au format 35 mm)	f=50 mm (76 mm)	f=16 mm (24 mm)
Angle de champ 31,7° 83,2°
Ouverture max. f/2 f/2.8
Ouverture min. f/16 f/22
Contrôle de l'ouvertureNombre de lamellesIncréments	9 (ouverture de diaphragme circulaire)1⁄3 IL (19 valeurs d'ouverture au total)	9 (ouverture de diaphragme circulaire)1⁄3 IL (19 valeurs d'ouverture au total)
Plage de mise au point (mesures effectuées à partir du plan focal)	39 cm - ∞	17 cm - ∞
Grossissement max.	0,15 ×	0,13 ×
Dimensions extérieures:Diamètre × Longueur* (environ)* distance entre l'avant de l'objectif et le plan d'appui de la monture d'objectif	∅60 × 59,4 mm	∅60 × 45,4 mm
Poids* (environ)* sans les bouchons et le pare-soleil	200 g	155 g
Diamètre du filtre	∅46 mm	∅49 mm

① Des améliorations peuvent être apportées aux caractéristiques et au design sans avis préalable.
① Du fait de la construction de l'objectif, « l'indicateur de distance » affiché par l'appareil photo peut dans certains cas différer de la distance de mise au point réelle. N'utilisez « l'indicateur de distance » qu'à titre indicatif.
