XF 16mm f/2.8 R WR - Objektiivi FUJIFILM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vaihdettava objektiivi digitaalikameralle Fujifilm X -kiinnityksellä
Merkki	FUJIFILM
Malli	XF 16mm f/2.8 R WR
Polttoväli	16 mm (vastaa 24 mm 35 mm:n filmikamerassa)
Suurin aukko	f/2.8
Pienin aukko	f/22
Kuvakulma	83,2°
Optinen rakenne	10 linssiä 8 ryhmässä (sisältää 2 asfääristä linssiä)
Aukon lamellien lukumäärä	9 (pyöreä aukko)
Tarkennusalue	17 cm – ∞ (mitattu polttotasosta)
Suurin suurennussuhde	0,13×
Suodattimen halkaisija	49 mm
Mitat (Halkaisija × Pituus)	∅60 × 45,4 mm
Paino (ilman suojuksia ja vastavalosuojaa)	155 g
Kiinnitys	X-kiinnitys (Fujifilm) – ei yhteensopiva G-kiinnityksen tai filmi-X:n kanssa
Säänkestävyys	Kyllä (pöly- ja roiskesuojaus kumirenkaalla kiinnityksessä)
Toimitukseen sisältyvät lisävarusteet	Etukupu, takakupu, vastavalosuoja, kangassuojapussi
Huolto ja puhdistus	Puhdista linssit puhallusilmapallolla; poista sormenjäljet pehmeällä liinalla ja optisella puhdistusaineella, pyörivin liikkein keskeltä reunoille. Älä koskaan käytä orgaanisia liuottimia.
Turvallisuus	Älä upota, älä pura, älä altista korkeille lämpötiloille, älä katso aurinkoa linssin läpi, pidä poissa lasten ulottuvilta
Korjattavuus	Kiinnityksen tiivisterengas voidaan vaihtaa Fujifilm-huoltokeskuksessa. Ota yhteyttä valtuutettuun edustajaan korjausta varten.

Usein kysytyt kysymykset - XF 16mm f/2.8 R WR FUJIFILM

Mikä on XF 16mm f/2.8 R WR -objektiivin lähin tarkennusetäisyys?

Lähin tarkennusetäisyys on 17 cm (mitattu polttotasosta). Tämä mahdollistaa lähikuvien ottamisen suurimmalla suurennussuhteella 0,13×.

Kuinka asennan objektiivin Fujifilm-kameraani?

Kohdista objektiivin kiinnitysmerkki (punainen piste) kameran rungon vastaavaan merkkiin ja kierrä objektiivia myötäpäivään, kunnes kuulet napsahduksen. Katso lisätietoja kamerasi käyttöoppaasta.

Toimitetaanko vastavalosuoja objektiivin mukana?

Kyllä, vastavalosuoja sisältyy pakkaukseen. Se kiinnittyy objektiivin etuosaan ja vähentää haitallisia heijastuksia sekä suojaa etulinssiä.

Kuinka puhdistan objektiivin linssit?

Käytä puhallusilmapalloa pölyn ja nukan poistamiseen. Sormenjälkien poistamiseksi levitä hieman optista puhdistusainetta pehmeälle, puhtaalle liinalle (puuvillaa tai erikoisliina) ja puhdista pyörivin liikkein keskeltä reunoille. Älä koskaan käytä liuottimia, kuten tinneriä tai bentseeniä.

Onko tämä objektiivi säänkestävä?

Kyllä, XF 16mm f/2.8 R WR -objektiivi on suunniteltu kestämään pölyä ja roiskeita. Kiinnityksessä on kumirengas, joka varmistaa tiiviyden. Sitä voidaan käyttää kevyessä kosteudessa, mutta sitä ei saa upottaa veteen.

Mikä on tämän objektiivin suodattimen halkaisija?

Suodattimen halkaisija on 49 mm. Siihen voi kiinnittää UV-, polarisaatio- tai neutraalisuodattimia tässä koossa.

Voinko käyttää tätä objektiivia Fujifilm G-kiinnityksen (keskikoko) kamerassa?

Ei, tämä objektiivi on suunniteltu yksinomaan X-kiinnitykselle Fujifilm APS-C -kameroille. Se ei ole yhteensopiva keskikokokameroiden G-kiinnityksen kanssa.

Kuinka säädän aukkoa tässä objektiivissa?

Kierrä objektiivissa olevaa aukorengasta. Voit valita manuaalisen aukon arvon (1/3 EV:n välein) tai asennon A, jolloin kamera ohjaa aukkoa automaattisesti.

Mitä teen, jos saan objektiivin ja kamerani firmware ei ole ajan tasalla?

Päivitä kamerasi firmware Fujifilmin verkkosivuston kautta varmistaaksesi oikean toiminnan ja pääsyn kaikkiin objektiivin toimintoihin. Jos sinulla ei ole tietokonetta, ota yhteyttä paikalliseen jälleenmyyjään.

Kuinka säilytän objektiivia, kun en käytä sitä?

Aseta etu- ja takakuvut paikalleen suojaamaan linssejä. Säilytä objektiivia viileässä ja kuivassa paikassa, suojassa suoralta auringonvalolta ja naftaliinilta (koinmyrkky). Vältä erittäin korkeita lämpötiloja.

KÄYTTÖOHJE XF 16mm f/2.8 R WR FUJIFILM

Lue nämä ohjeet ennen laitteen käyttöä

Turvallisuustietoja

Kiitos päätöksestäsi hankkia tämä tuote. Korjaukseen, tarkastukseen ja sisäiseen testaukseen liittyvissä asioissa voit ottaa yhteyttä Fujifi Im-jälleenmyyjääsi.

• Varmista, että käytät objektiivia oikein. Lue nämä turvallisuusohjeet ja kameran Omistajan opas huolellisesti ennen käyttöä.
• Säilytä turvallisuusohjeita tämän jälkeen turvallisessa paikassa.

Tietoja kuvakkeista

Seuraavat tässä asiakirjassa käytetyt kuvakkeet osoittavat henkilövahinkojen ja aineellisten vahinkojen vakavuuden, jos kuvakkeen osoittamia tietoja ei oteta huomioon ja laitetta käytetään virheellisesti.

	Tämä kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa kuolemaan tai vakaviin henkilövahinkoihin.
	Tama kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa henkilövahinkoihin tai ai- neellisiin vahinkoihin.

Alla olevat kuvakkeet osoittavat huomioitavien tietojen luonteen.

	Kolmiomaiset kuvakkeet osoittavat, että tiedot vaativat huomiota ("Tärkeä").
	Poikittaisella viivalla ylivedetyt pyöreät kuvakkeet osoitta-vat, että kyseinen toiminto on kielletty ("Kielletty").
	Huutomerkillä varustetut täytetyt ympyrät osoittavat, että kyseinen toiminto on suoritettava ("Pakollinen").

!VAROITUS
Ala kayta kylpyhuoneessa tai suihkassa	Älä upota veteen tai altista vedelle. Tämän huomiotta jättäminen voi aiheuttaa tulipalon tai sähköiskun.
Älä pura osin	Älä pura (älä avaa kuorta). Tämän varotoimen noudattamatta jättämisen seurauksena saattaa olla tuotteen toimintahäiriön aiheuttama sähköisku tai loukkaantuminen.!VAROITUS
	Jos kameran kuori rikkoutuu putoamisen tai muun vahin-gon seurauksena,älä kosketa esiin tulleisiin osiin.Tämän varotoimen noudattamatta jättämisen seuraukse saattaa olla vaurioituneiden osien koskettamisen ai-heuttama sähköisku tai loukkaantuminen. Poista ka-meran akku välittömästi, mutta varo loukkaantumista ja sähköiskua. Vie tuote sen ostopaikkaan, josta saat jatko-ohjeita.
	Älä aseta epävakaille alustoille.Tuote saattaa tippua aiheuttaen vahinkoa.
	Älä katsele aurinkoa objektiivin tai kameran etsimien läpi.Tämän varotoimen noudattamatta jättäminen saattaa johtaa pysyvään näön heikkenemiseen.

HUOMIO
	Alä käytä tai säilytä paikoissa, jotka ovat alttiita höyrylle tai savulle tai ovat erittäin kosteita tai pölyisiä. Tämän varotoimen huomiotta jättäminen voi aiheuttaa tulipalon tai sähköiskun.
	Alä jäta suoraan auringonvaloon tai paikkoihin, jotka ovat alttiina erittäin korkeille lämpötiloille, kuten sul-jettuun ajoneuvoon aurinkoisena päivänä. Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa tulipalon.

⚠️HUOMIO
	Pidä poissa pienten lasten ulottuvilta. Lapsen käsissä laite voi aiheuttaa henkilövahinkoja.
	Älä käsittele märin käsin. Tämän varotoimen noudatta-matta jättäminen voi aiheuttaa sähköiskun.
	Pidä aurinko poissa rajauksesta, kun kuvaat taustavalais-tuja kohteita. Auringonvalon tarkentuminen kame-raan, kun aurinko on rajauksessa tai lähellä sitä, saattaa aiheuttaa tulipalon tai palovammoja.
	Kun tuotetta ei käytetä, aseta objektiivin suojukset pai-koilleen ja säilytä suoran auringonvalon ulottumatto-missa. Objektiivin kohdistama auringonvalo saattaa aiheuttaa tulipalon tai palovammoja.
	Älä kanna kameraa tai objektiivia, kun ne ovat kiinnitet-tyinä kolmijalkaan. Tuote voi pudota tai osua muualle aiheuttaen vahinkoa.

FI-2 SUOMI

Sähköisten ja elektronisten laitteiden hävittäminen kotitalouksissa

Euroopan unioni, Norja, Islanti ja Liechtenstein: Tämä symboli tuotteessa tai käyttöohjeessa ja takuussa ja/tai tuotteen pakkauksessa tarkoittaa, että tuotetta ei voi pitää kotitalousjätteenä. Sen sijaan tuote tulee toimittaa soveltuvaan sähköisten ja elektronisten laitteiden keräyspisteescen.

Varmistamalla tämän tuotteen asianmukaisen hävittämisen autat estärnään mandollisia halittavaikutuksia ympäristölle ja ihmisten terveydelle, joita saattaisi olla seurauksena tuotteen epääasianmukaisesta hävittämisestä.

Raaka-aineiden kierrättäminen auttaa säästämään luonnonvaroja. Lisätietoa tuotteen kierrättämisestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Maat Euroopan unionin, Norjan, Islannin ja Liechtensteinin ulkopuolella: Halutessasi hävittää tuotteen, mukaan lukien paristot ja akut, ota yhteyttä paikalliseen viranomaiseen kysyäksesi asianmukaisesta hävittämisestä.

Ennen tuotteen käyttöä

Objektiivi ei välttämättä toimi odotetulla tavalla ja kaikki toiminnot eivät välttämättä ole käytettävissä kameran laiteohjelmiston vanhemmilla versioilla. Päivitä kameran laiteohjelmisto uusimpaan versioon. Ohjeet kameran laiteohjelmiston version tarkistamiseen ja päivittämiseen löytyvät seuraavalta verkkosivulta:

Jos sinulla ei ole mahdollisuutta käyttää tietokonetta, apua saa paikalliselta maahantuojalta, jonka tiedot löydät kameran mukana toimitetusta "FUJIFILM Worldwide Network" -materiaalista.

Tuotteen huoltaminen

• Kun käytössä on vastavalosuoja, älä nosta tai kannattele kameraa pelkästään vastavalosuojasta.
• Pidä objektiivin signaalikontaktit puhtaina.

FI-4 SUOMI

• Poista objektiivin tai suotimen lasipinnoilla oleva pöly ja lika puhaltimella. Poista tahrat ja sormenjäljet kostuttamalla pehmeä, puhdas puuvillaliina tai linssinpuhdistusliina pieneen määrään linssinpuhdistusainetta ja pyyhkimäl- lä keskustasta ulospäin kiertävin liikkein varoen jättämästä tahroja tai koskemasta lasia sormilla.
• Älä koskaan käytä orgaanisia liuottimia kuten maalin ohenninta tai bentseeniä objektiivin puhdistamiseen.
• Liitä objektiivin etu- ja takasuojukset, kun objektiivi ei ole käytössä.
• Säilytä objektiivia ja suodinta viileässä, kuivassa paikassa estääksesi homeen ja ruosteen mu dostumisen. Älä varastoi suoraan auringonvaloon tai nafta- tai kamferikoipallojen kanssa.
• Pidä objektiivi kuivana. Ruostuminen voi aiheuttaa pysyviä vaurioita. Pyyhi sade ja vesipisarat pois.
• Objektiivin jättäminen erittäin kuumaan paikkaan saattaa aiheuttaa vaurioita tai vääntymistä.

Objektiivin osat

① Vastavalosuojus (XF50mmF2 R WR)
② Vastavalosuojus (XF16mmF2.8 R WR)
③ Tarkennusrengas
④ Himmenninrengas
⑤ Kiinnitysmerkit (polttoväli)
⑥ Objektiivin signaalin liitännät
⑦ Objektiivin etusuojus
⑧ Objektiivin takasuojus

①Objektiivin asennusrenkaassa on kumirengas, joka varmistaa että objektiivi pysyy pölyn- ja roiskeenk voidaan vaihtaa maksua vastaan missä tahansa Fujifi Im-palvelukeskuksessa.

Toimitetut lisävarusteet

• Objektiivin etusuojus
• Objektiivin takasuojus

• Vastavalosuojus
- Kangaskääre

Objektiivin kiinnittäminen

Katso kameran käyttöohjeesta tietoa objektiivien kiinnittämisestä ja irrottamisesta.

①Tämä tuote on tarkoitettu käytettäväksi yksinomaan FUJIFILMin X-kiinnityksen kanssa. Se ei ole yhteensopiva G-kiinnityksen tai X-kiinnityksellä varustettujen fi Imikameroiden kanssa.

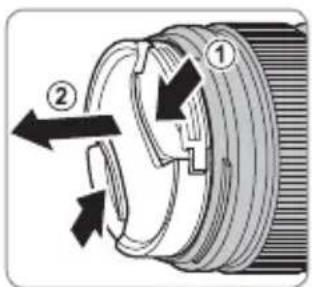

Suojusten poistaminen

Irrota suojukset kuvan osoittamalla tavalla.

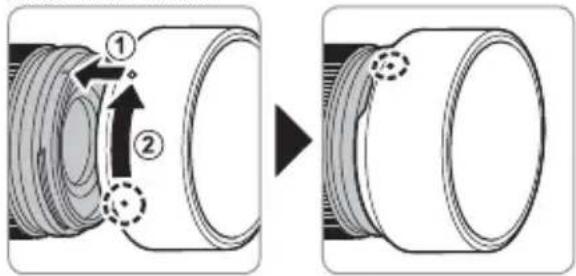

Vastavalosuojuksen kiinnittäminen

Kiinnittettyinä vastavalonsuojukset vähentävät heijastuksia ja suojaavat objektiivin etuelementtiä.

XF50mmF2 R WR

Kun asetuksena on muu kuin A, aukkoa voi säätää kiertämällä objektiivin himmenninrengasta (valotustilat A ja M).

Himmenninrengas

FI-7SU0MI

Tekniset tiedot

Tyyppi	XF50mmF2 R WR XF16mmF2.8 R WR
Objektiivin rakenne	9 elementtiä 7 ryhmässä (sisältää 1 asfäärisen, erittäin pienen hajonnan elementin)	10 elementtiä 8 ryhmässä (sisältää 2 asfääristä elementtiä)
Polttoväli (35 mm -formaatin vastaava)	f=50 mm (76 mm)	f=16 mm (24 mm)
Kuvakulma	31,7° 83,2°
Suurin aukko	f/2 f/2.8
Pienin aukko	f/16 f/22
Aukon ohjausLevyjen määräAskelen koko	9 (pyöristetty säädettävä aukko) 13 EV (yhteensä 19 askelta)	9 (pyöristetty säädettävä aukko) 13 EV (yhteensä 19 askelta)
Tarkennusalue (polttotasosta mitattuna)	39 cm – ∞ 17 cm – ∞
Suurin suurennos	0,15 × 0,13 ×
Ulkomitat: Halkaisija × Pituus* (noin.)* etäisyys objektiivin etupuolelta objektiivinkiinnityslaippaan	∅60 × 59,4 mm ∅60 × 45,4 mm
Paino* (noin.)* ilman suojia ja vastavalosuojaa	200 g 155 g
Suotimen koko	∅46 mm	∅49 mm

① Parannukset saattavat johtaa ilmoittamattomiin muutoksiin määrityksissä ja ulkonäössä.
① Objektiivin valmistustavasta johtuen kamerassa näkyvä "Etäisyysilmaisin" saattaa joissain tapauksissa poiketa todellisesta tarkennu-setäisyydestä. Käytä "Etäisyysilmaisinta" vain ohjeellisena.
