MP 50 - équipements de mesure Sauermann - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Manomètre différentiel
Marque	Sauermann
Modèle	MP 50

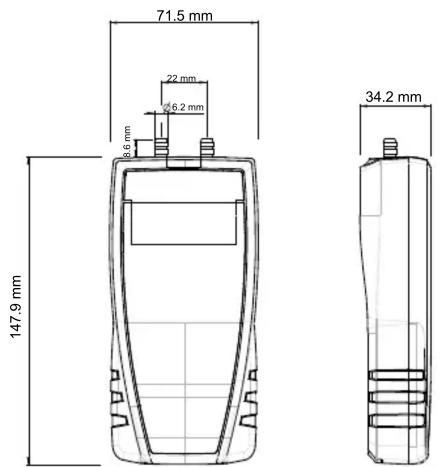

Dimensions (L x l x H)	147,9 x 71,5 x 34,2 mm
Poids	200 g (avec piles)
Matériau du boîtier	ABS
Indice de protection	IP54
Affichage	LCD 2 lignes, 5 digits de 7 segments (valeur) + 5 digits de 16 segments (unité)
Alimentation	4 piles AAA LR03 1,5 V
Autonomie	180 heures
Paramètre mesuré	Pression différentielle
Unités de mesure	Pa, mmH₂O, inWg, daPa
Gamme de mesure	-1000 à +1000 Pa
Résolution	1 Pa
Exactitude	±0,5% de la lecture ±2 Pa
Temps de réponse (T63)	0,3 s
Élément de mesure	Capteur piézorésistif
Fonctions principales	Mesure de pression différentielle, fonction Hold, autozéro manuel, auto-extinction (20 min)
Conditions d'utilisation	0 à +50 °C, HR non condensante, 0 à 2000 m
Température de stockage	-20 à +80 °C
Garantie	1 an pièces et main-d'œuvre (retour usine)
Contenu du kit	Certificat d'ajustage, sacoche de transport, 2 tubes silicone de 1 m
Entretien recommandé	Vérification annuelle pour garantir la précision
Accessoires optionnels	Certificat d'étalonnage, mallette MT51, coque aimantée CQ15
Réparabilité	Maintenance et étalonnage réalisés par le fabricant (retour usine)

FOIRE AUX QUESTIONS - MP 50 Sauermann

Comment utiliser la fonction Hold ?

Appuyez sur la touche HOLD pour figer la valeur mesurée à l'écran. Un symbole apparaît pour indiquer que la fonction est active. Appuyez à nouveau pour revenir en mode normal.

Comment effectuer un autozéro manuel ?

Assurez-vous que les deux prises de pression sont à l'air libre (aucune pression différentielle). Appuyez sur la touche ZERO pour remettre à zéro l'affichage. L'appareil effectue alors une compensation automatique.

Que faire si l'affichage indique une valeur aberrante ?

Vérifiez que les tubes silicone ne sont pas obstrués ou pliés. Effectuez un autozéro. Si le problème persiste, remplacez les piles et vérifiez le capteur. Si nécessaire, contactez le service après-vente.

Comment changer les piles du MP 50 ?

Ouvrez le compartiment à piles situé à l'arrière de l'appareil. Retirez les piles usagées et insérez 4 piles AAA neuves en respectant la polarité. Refermez soigneusement le couvercle.

Quelle est la précision de l'appareil ?

L'exactitude est de ±0,5% de la lecture ±2 Pa dans les conditions de laboratoire. Pour une précision optimale, effectuez une vérification annuelle et un étalonnage régulier.

Puis-je utiliser le MP 50 pour mesurer des pressions positives et négatives ?

Oui, la gamme de mesure va de -1000 à +1000 Pa, ce qui permet de mesurer aussi bien les surpressions que les dépressions.

Comment entretenir l'appareil ?

Nettoyez le boîtier avec un chiffon doux et sec. Évitez les solvants. Rangez l'appareil dans la sacoche fournie. Faites vérifier l'étalonnage une fois par an par un professionnel.

Quels accessoires sont compatibles avec le MP 50 ?

Les accessoires recommandés sont le certificat d'étalonnage, la mallette de transport MT 51 et la coque de protection aimantée CQ 15. Utilisez uniquement des accessoires fournis ou approuvés par Sauermann.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que les piles sont correctement installées et ont suffisamment de charge. Si le problème persiste, contactez le service après-vente. L'appareil dispose d'une auto-extinction après 20 minutes d'inactivité.

Comment interpréter les symboles sur l'écran ?

L'écran LCD affiche une ligne principale avec la valeur numérique (5 digits) et une ligne d'unités (5 digits). Les symboles incluent l'indicateur de pile faible, le mode Hold et l'autozéro. Consultez la notice pour plus de détails.

MODE D'EMPLOI MP 50 Sauermann

Livré avec CERTIFICAT d'ajustage KIMO 24 l P₀ HOLD MP 50

FICHE TECHNIQUE

MP 50 / MP 51

Manomètre

Simple d'utilisation Fonction Hold

Autozéro manuel Auto-extinction : 20 minutes

Caractéristiques du boîtier

Matière ABS
Indice de protection IP54
Afficheur	LCD, 2 lignes. Dimensions : 50 x 20 mm1 ligne de 5 digits de 7 segments (valeur)1 ligne de 5 digits de 16 segments (unité)
Hauteur des caractères Valeurs : 9.2 mm. Unités : 4.7 mm
Poids 200 g (avec piles)

Spécifications techniques

MP 50 MP 51
Paramètre Pression différentielle Pression différentielle
Unités de mesure Pa, mmH	_2O , inWg, daPa mmH	_2O , kPa, inWg, mbar, mmHg, daPa
Gamme de mesure De -1000 à +1000 Pa	De -1000 à +1000 mmH	_2O
Exactitudes(1)	±0.5 % de la lecture ±2 Pa ±0.5% de la lecture ±2 mmH	_2O
Résolution	1 Pa	De -200 à +200 mmH _2 O : 0.1 mmH _2 O. En-dehors : 1 mmH _2 O
Temps de réponse	T63= 0.3 s
Élément de mesure	Capteur piezorésistif
Conditions d’utilisation (°C/%HR/m)	De 0 à +50 °C. En conditions de non-condensation. De 0 à 2000 m.
Température de stockage	De -20 à +80 °C
Alimentation	4 piles AAA LR03 1.5 V
Autonomie	180 heures
Directives européennes	2014/30/UE CEM ; 2014/35/UE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE

(1) Établies dans des conditions de laboratoires, les exactitudes présentées dans ce document seront maintenues sous réserve d'appliquer les compensations d'étalonnage ou de se ramener à des conditions identiques.

Contenu du kit

Les appareils sont livrés avec un certificat d'ajustage, une sacoche de transport et 2 x 1 m de tube silicone.

Accessoires

Référence Description

- Certificat d'étalonnage

MT 51 Mallette de transport

CQ 15 Coque de protection aimantée

KIMO www.kimo.com

KIMO — www.kimo.jp—

Seuls les accessoires fournis avec l'appareil doivent être utilisés.

Garantie

Tous les appareils de la gamme sont garantis 1 an pièces et main d'oeuvre, retour usine.

Entretien :

Nous réalisons l'étalonnage, l'ajustage et la maintenance de vos appareils pour garantir un niveau de qualité constant de vos mesures.

Dans le cadre des normes d'Assurance Qualité, nous vous recommandons d'effectuer une vérification annuelle.

Précautions d'utilisation :

Veillez à toujours utiliser l'appareil conformément à l'usage prévu et dans les limites des paramètres décrits dans les caractéristiques techniques afin de ne pas compromettre la protection assurée par l'appareil.
