Caractéristiques techniques	Chaudière électrique Klarstein Enduraheat Max 30, puissance de 3000 W, capacité de chauffage pour des espaces jusqu'à 30 m².
Dimensions	Dimensions compactes pour une installation facile, poids léger pour un transport aisé.
Utilisation	Idéale pour le chauffage d'appoint, facile à installer et à utiliser avec des commandes simples.
Maintenance	Nettoyage régulier recommandé, vérifier les connexions électriques et l'absence de poussière sur les grilles.
Sécurité	Équipée de dispositifs de sécurité contre la surchauffe et les courts-circuits.
Informations générales	Garantie de 2 ans, service client disponible pour assistance technique.

FOIRE AUX QUESTIONS - Enduraheat Max 30 Klarstein

Comment installer la chaudière Klarstein Enduraheat Max 30 ?

Pour installer la chaudière, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de placer la chaudière sur une surface stable et de la connecter à une source d'alimentation électrique conforme.

Quels sont les réglages recommandés pour un chauffage optimal ?

Pour un chauffage optimal, réglez la température entre 20°C et 22°C selon vos préférences. Utilisez la fonction de minuterie pour programmer le chauffage en fonction de vos horaires.

Que faire si la chaudière ne s'allume pas ?

Vérifiez si la chaudière est correctement branchée et si le disjoncteur n'a pas sauté. Assurez-vous également que la prise fonctionne en testant un autre appareil.

Comment nettoyer la chaudière Klarstein Enduraheat Max 30 ?

Débranchez la chaudière avant de la nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne jamais utiliser de produits abrasifs ou de solvants.

Quelle est la puissance de la chaudière Klarstein Enduraheat Max 30 ?

La chaudière Klarstein Enduraheat Max 30 a une puissance de 3000 W, ce qui la rend adaptée pour chauffer efficacement des pièces de taille moyenne.

Est-ce que la chaudière possède une fonction de sécurité ?

Oui, la Klarstein Enduraheat Max 30 est équipée de plusieurs fonctions de sécurité, notamment une protection contre la surchauffe et un arrêt automatique en cas de basculement.

Comment régler la température de la chaudière ?

La température peut être réglée à l'aide du panneau de contrôle digital. Appuyez sur les boutons '↑' et '↓' pour ajuster la température souhaitée.

Que faire si la chaudière émet un bruit étrange ?

Un bruit étrange peut indiquer un problème. Vérifiez si la chaudière est installée sur une surface stable et si rien ne bloque les ventilateurs. Si le problème persiste, contactez le service client.

La chaudière consomme-t-elle beaucoup d'énergie ?

La consommation d'énergie dépend de la durée d'utilisation et des réglages de température. Pour réduire la consommation, utilisez la minuterie et évitez de chauffer des pièces inutilisées.

Où puis-je trouver des pièces de rechange pour ma chaudière ?

Les pièces de rechange peuvent être commandées directement sur le site officiel de Klarstein ou par l'intermédiaire de revendeurs agréés.

MODE D'EMPLOI Enduraheat Max 30 Klarstein

Hersteller & Importeur (UK) 13

English 15

Français 25

Italiano 35

Español 47

TECHNISCHE DATEN

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les consignes suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit

Consignes de sécurité 26

Installation 27

Maintenance 31

Résolution des problèmes 32

Schéma électrique 32

Informations sur le recyclage 33

Fabricant et importateur (GB) 33

FICHE TECHNIQUE

Numéro d'article 10045722 10045723 10045724
Capacité du réservoir d'eau 30 L 50 L 80 L
Alimentation 220-240 V~ 50-60 Hz
Puissance consommée 1500 W
Dimensionnement de la pression d'eau	0,7 MPa
Température maximale de l'eau 75 °C

CONSIGNES DE SÉCURITÉ

• La prise doit être mise à la terre de manière fiable. Le courant nominal de la prise ne doit pas être inférieur à 8,7 A. La prise et la fiche d'alimentation doivent rester sèches pour éviter les fuites d'électricité.
• La hauteur d'installation de la prise ne doit pas être inférieure à 1,8 m.
• Le mur dans lequel le chauffe-eau électrique est installé doit pouvoir supporter plus de deux fois la charge du chauffe-eau entièrement rempli d'eau sans déformation ni fissuration. Le cas échéant, d'autres mesures de renforcement doivent être prises.
• La vanne multifonction fournie avec le chauffe-eau doit être installée sur l'entrée d'eau froide du chauffe-eau (voir fig. 5).
• Lors de la première utilisation du chauffe-eau (ou de sa première utilisation après l'entretien), l'appareil ne peut pas être allumé tant qu'il n'est pas complètement rempli d'eau.
• Lors du remplissage d'eau, au moins une des vannes à la sortie du chauffe-eau doit être ouverte pour évacuer l'air. Vous pouvez refermer cette vanne une fois que le chauffe-eau est complètement rempli d'eau.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des capacités physiques, sensorielles ou mentales limitées ou dénuées d'expérience et de connaissances, sauf sous surveillance ou après avoir été formées par un responsable de leur sécurité aux instructions et à la façon d'utiliser l'appareil.
• Pendant le chauffage, des gouttes d'eau peuvent s'échapper de l'ouverture de décompression de la vanne multifonction. Il s'agit d'un événement normal. Si une grande quantité d'eau fuit, veuillez contacter le service client pour réparation. Cette ouverture de décompression ne doit en aucun cas être bloquée, sinon le chauffe-eau pourrait être endommagé et des accidents pourraient même se produire.
• Le tuyau de vidange raccordé à l'ouverture de décompression doit être incliné vers le bas.
• La température de l'eau à l'intérieur du chauffe-eau pouvant atteindre 75°C, l'eau chaude ne doit pas toucher le corps humain lors de la première utilisation. Réglez la température de l'eau de façon appropriée pour éviter les brûlures.
• Si le cordon d'alimentation flexible est endommagé, le cordon spécial fourni par le fabricant doit être sélectionné et remplacé par du personnel qualifié.
• Si des pièces et des composants de ce chauffe-eau électrique sont endommagés, veuillez contacter le service client pour réparation.

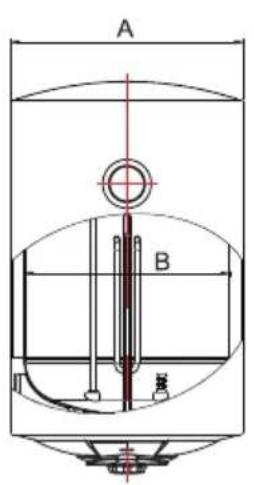

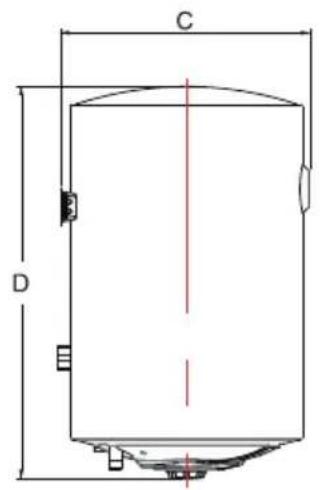

Dimensions

A B

C D

E

Figure 1

	30 L 50 L 80 L
A	∅340 ∅380 ∅450
B	∅300 ∅340 ∅410
C	365 405 475
D	575 715 750
E	618 735 808
F	205 205 205

Attention

Assurez-vous d'utiliser les accessoires fournis pour installer ce chauffe-eau électrique. Ce chauffe-eau électrique ne doit pas être suspendu au support avant qu'il n'ait été prouvé qu'il est solide et fiable. Sinon, le chauffe-eau électrique pourrait tomber du mur, entraînant des dommages matériels et même des accidents graves. Au moment de déterminer la position des trous de vis, veuillez vous assurer qu'il y a un dégagement d'au moins 0,2 m sur le côté droit du chauffe-eau. Cela peut être nécessaire pour les travaux de maintenance sur l'appareil.

Montage

• Ce chauffe-eau électrique doit être installé sur un mur solide. Si la résistance du mur n'est pas suffisante pour supporter deux fois le poids total de l'appareil entièrement rempli d'eau, il est nécessaire d'installer un support spécial.

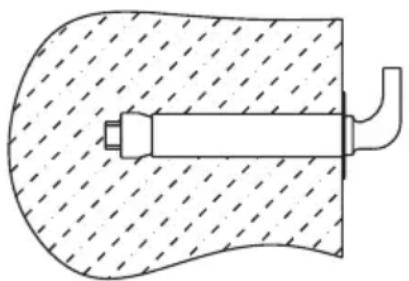

• Après avoir choisi un emplacement approprié, déterminez les emplacements des deux trous qui seront utilisés pour les boulons à expansion avec crochets. Percez deux trous de profondeur et de taille appropriées dans le mur pour correspondre aux boulons d'expansion connectés au chauffe-eau, insérez les boulons, tournez le crochet vers le haut, serrez les écrous pour le fixer, puis accrochez le chauffe-eau électrique dessus (voir Fig. 2).

boulon d'expansion (avec crochet)

Figure 2

• Installez la prise au mur. La prise doit être à 3 po^les, monophasée, 230 V/8,7 A. Il est recommandé de placer la prise en haut à droite de l'appareil. La hauteur de la prise au sol ne doit pas être inférieure à 1,8 m.
• Si la salle de bain est trop petite, vous pouvez installer le chauffe-eau ailleurs. Cependant, pour réduire les pertes de chaleur dans la canalisation, le chauffe-eau doit être installé le plus près possible du robinet.

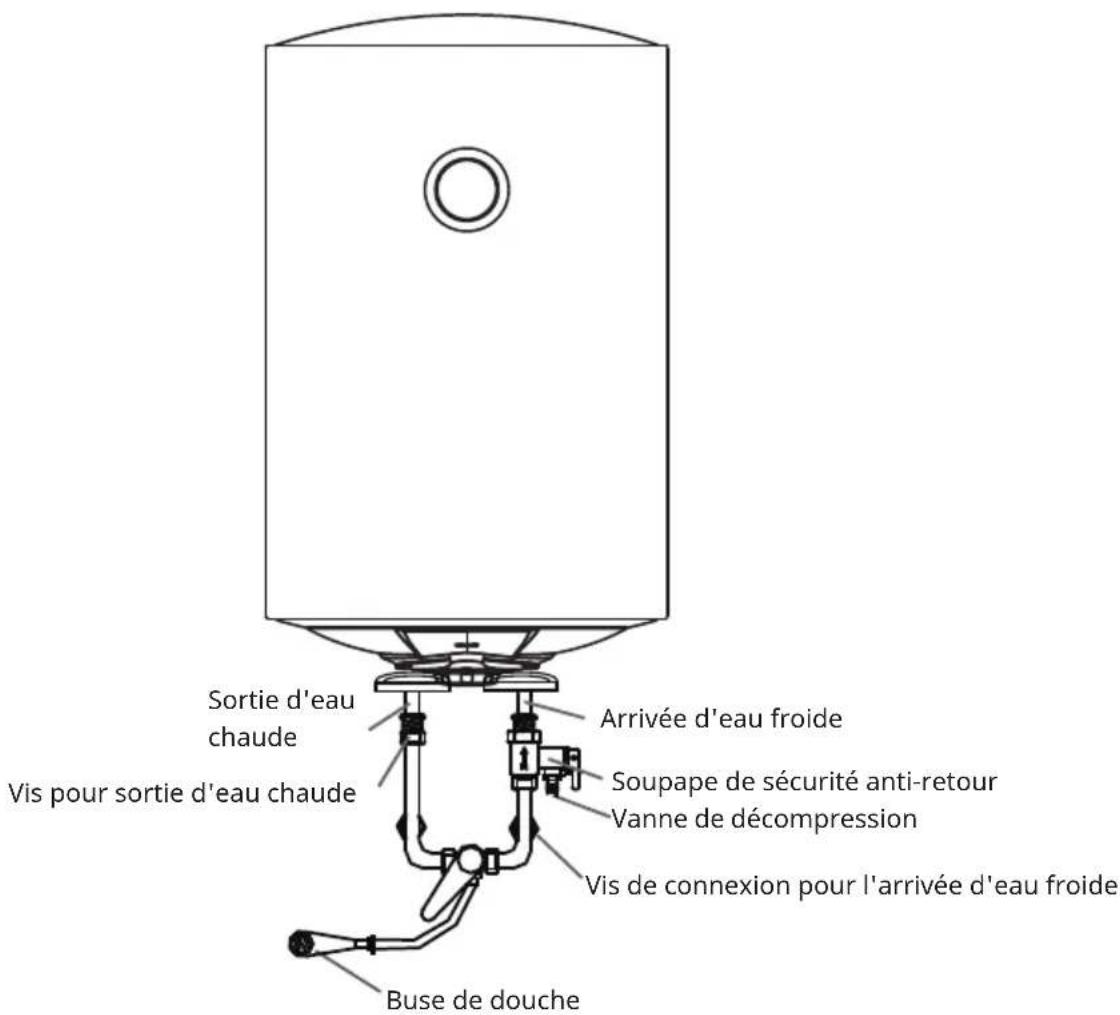

Raccordement des conduites

Le diamètre de la vanne multifonction et du tuyau d'entrée/sortie est de ½".

Raccordement de la vanne multifonction : Montez la vanne multifonction sur l'entrée du chauffe-eau.

Pour éviter les fuites lors du raccordement des tuyaux, les joints en caoutchoud fournis avec le chauffe-eau doivent être montés à l'extrémité des filetages (voir fig. 3). Assurez-vous que les connexions sont bien serrées.

Sortie d'eau chaude Vis pour sortie d'eau chaude Arrivée d'eau froide Soupape de sécurité anti-retour Vanne de décompression Vis de connexion pour l'arrivée d'eau froide Buse de douche

Figure 3

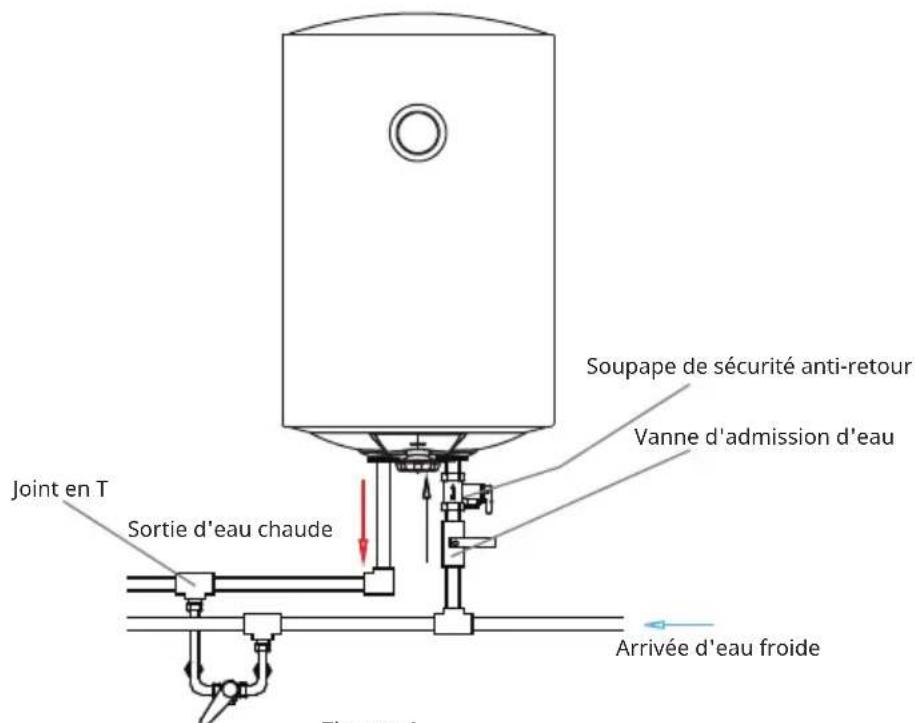

Connexions multiples

Si vous souhaitez installer un système d'alimentation à plusieurs voies, reportez-vous à la méthode de raccordement de la tuyauterie illustrée à la Fig. 4.

Joint en T Sortie d'eau chaude Soupape de sécurité anti-retour Vanne d'admission d'eau Arrivée d'eau froide Figure 4

Figure 4

1. Ouvrez d'abord l'une des vannes de sortie à la sortie du chauffe-eau, puis la vanne d'entrée. Le chauffe-eau se remplit d'eau. Lorsque l'eau s'écoule du tuyau de sortie, cela signifie que le chauffe-eau est plein d'eau et que vous pouvez fermer la vanne de sortie.

Remarque : En fonctionnement normal, la vanne d'admission doit toujours être ouverte.

1. Branchez le cordon d'alimentation dans la prise et allumez l'appareil.
2. Réglez le régulateur de température en conséquence. Le voyant HEATING s'allume.
3. Le régulateur de température contrôle automatiquement la température. Lorsque la température dans le radiateur atteint la température réglée, il s'éteint automatiquement. Lorsque la température de l'eau tombe en dessous de la valeur définie, l'élément chauffant se rallume automatiquement pour rétablir le chauffage. Lorsque le chauffage s'éteint automatiquement, le voyant de chauffage s'éteint.

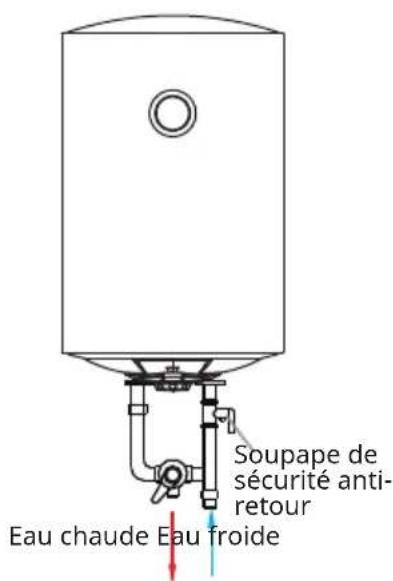

Attention : La vanne multifonction fournie avec le chauffe-eau doit être installée sur l'entrée d'eau froide du chauffe-eau (voir fig. 5).

Drainage

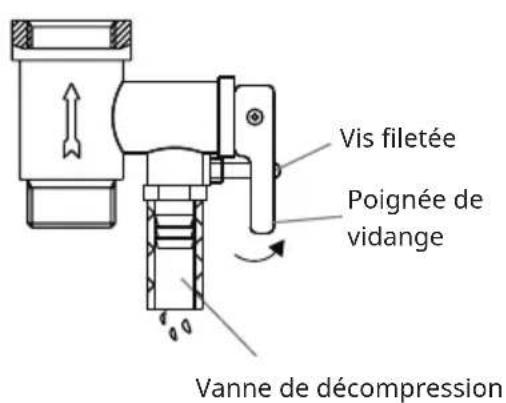

Dévissez la vis filetée de la soupape de sécurité multifonction et soulevez la poignée de vidange (voir Fig. 6) pour vidanger l'eau du réservoir intérieur.

Soupape de sécurité anti-retour Eau chaude Eau froide

Figure 5 Figure 6

Vis filetée Poignée de vidange Vanne de décompression

MAINTENANCE

• Vérifiez fréquemment la fiche et la prise d'alimentation pour vous assurer qu'elles établissent un contact fiable et qu'elles sont bien mises à la terre sans montrer de signes de surchauffe.
• Si vous n'utilisez pas le chauffe-eau pendant une longue période, en particulier dans les régions où la température de l'air est basse (inférieure à 0 °C), vidangez l'eau de l'appareil. Cela évite au chauffe-eau d'être endommagé par le gel de l'eau dans le réservoir intérieur (voir « Vidange » dans ce guide pour la méthode de vidange de l'eau du réservoir intérieur).
• Afin de garantir un fonctionnement efficace du chauffe-eau pendant une longue période, il est recommandé de nettoyer régulièrement le réservoir intérieur et les dépôts sur les composants électriques chauffants. Il est recommandé de vérifier le matériau de protection de l'anode environ tous les six mois. Lorsque tout le matériel est épuisé, veuillez le remplacer par du nouveau matériel.
• Veuillez noter qu'une fois le thermostat démonté, il ne peut pas être réutilisé.

RÉSOLUTION DES PROBLÈMES

Problème Cause Solutions
Le voyant de contrôle de chauffage est éteint.	Défaillance du régulateur de température.	Contactez le service clients.
Aucune eau ne coule de la buse d'eau chaude.	L'alimentation en eau est interrompue.	Attendez que l'alimentation en eau soit rétablie.
	La pression d'eau est trop faible.	Utilisez le chauffe-eau lorsque la pression de l'eau est appropriée.
	La vanne d'arrivée d'eau n'est pas ouverte.	Ouvrir la vanne d'arrivée d'eau.
La température de l'eau est trop élevée.	Panne du régulateur de température	Contactez le service client.
Fuite d'eau Problème d'étanchéité au niveau des raccords de tuyauterie.		Contactez le service client.

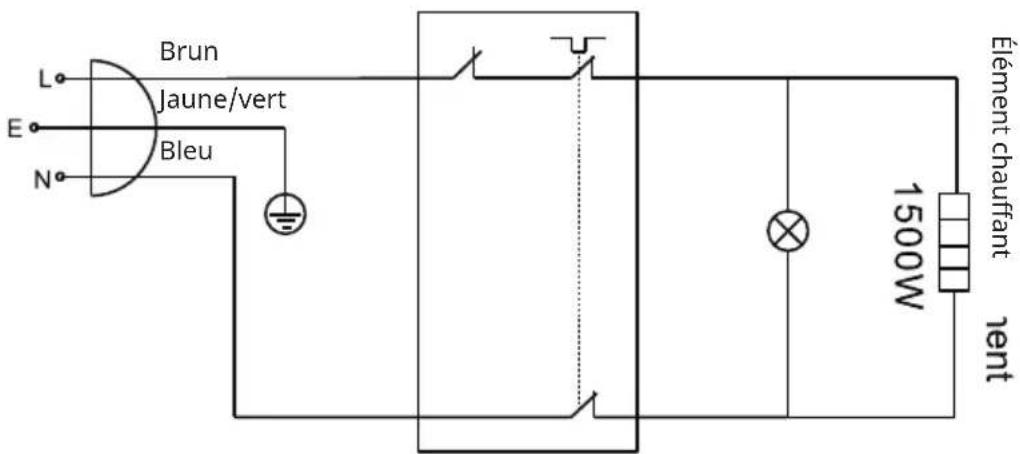

SCHÉMA ÉLECTRIQUE

Régulateur de température

Brun Jaune/vert Bleu L E N 1500W Élément chauffant rent

Figure 7

INFORMATIONS SUR LE RECYCLAGE

Si la mise en rebut des appareils électriques et électOIniques est réglementée dans votre pays, ce symbole sur le pOIduit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électOIniques. En respectant des règles de recyclage, vous pOItégez l'enviOInnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce pOIduit, contactez votre autorité locale ou votre service d'élimination des déchets ménagers.
