OCEAVP40TW0 - Ventilateur OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Oceanic
Modèle	OCEAVP40TW0
Type de produit	Ventilateur sur pied
Diamètre des pales	40 cm
Puissance absorbée	35 W (max 37,6 W)
Alimentation électrique	100-240 V~, 50/60 Hz
Classe de protection	Classe II
Débit d'air maximal	58,71 m³/min
Niveau de puissance acoustique	54,16 dB(A)
Vitesse maximale de l'air	3,09 m/s
Consommation annuelle	12,03 kWh/an
Consommation en veille	0 W
Nombre de vitesses	3 (réglable par bouton)
Oscillation	Oui (bouton poussoir)
Hauteur réglable	Oui (anneau de réglage)
Inclinaison	Oui (pousser le protecteur)
Matériau principal	Plastique (grille, pales, colonne)
Poids approximatif	4 kg (estimation)
Dimensions (environ)	Hauteur max. 120 cm, base diam. 30 cm
Nettoyage	Éponge humide et savon doux, débrancher avant
Précautions de sécurité	Ne pas utiliser près d'eau, ne pas insérer d'objets, débrancher si inutilisé
Garantie	Standard, excluant usure normale et mauvaise utilisation
Norme de mesure	IEC 60879:1986 (corr.1992)
Contact fabricant	Schneider Consumer Group, 12 rue Jules Ferry, 93110 Rosny-sous-Bois, France

FOIRE AUX QUESTIONS - OCEAVP40TW0 OCEANIC

Comment assembler le ventilateur Oceanic OCEAVP40TW0 ?

Suivez les étapes de la notice : d'abord assemblez la colonne en vissant le tube inférieur sur la base, puis réglez la hauteur. Ensuite, fixez la grille arrière sur le moteur avec l'écrou, installez les pales en les enfonçant jusqu'à la goupille, vissez l'écrou de pale, puis clipsez la grille avant et serrez la vis de l'anneau. Assurez-vous que l'appareil est débranché pendant le montage.

Comment nettoyer le ventilateur ?

Débranchez impérativement l'appareil avant le nettoyage. Utilisez une éponge humide imprégnée d'un savon doux, puis rincez à l'eau claire et essuyez avec un chiffon. Veillez à ce que l'eau ne pénètre pas dans le moteur. Ne rebranchez qu'après séchage complet.

Quelles sont les précautions de sécurité importantes ?

N'utilisez pas le ventilateur près d'une fenêtre (risque de pluie). N'insérez jamais d'objets dans la grille. Placez-le sur une surface stable. Débranchez-le toujours après usage, avant nettoyage ou maintenance. Ne laissez pas fonctionner sans surveillance, surtout en présence d'enfants. Ne tirez pas sur le câble pour débrancher.

Quelle est la consommation électrique du ventilateur ?

La puissance absorbée est de 35 W (max 37,6 W). En veille, la consommation est de 0 W. La consommation annuelle estimée est de 12,03 kWh/a.

Le ventilateur est-il silencieux ?

Oui, le niveau sonore est de 54,16 dB(A), ce qui le rend adapté pour une utilisation de nuit ou dans des environnements calmes.

Comment régler la hauteur du ventilateur ?

Dévissez l'anneau de réglage de la hauteur (13), ajustez le tube d'extension à la hauteur souhaitée, puis resserrez fermement l'anneau. Attention à ne pas pincer les doigts lors du réglage.

Comment faire osciller la tête du ventilateur ?

Pour activer l'oscillation, appuyez sur le bouton d'oscillation situé sur le boîtier moteur. Pour l'arrêter, tirez le bouton vers le haut. Vous pouvez également incliner la tête en poussant doucement la grille dans la direction souhaitée.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, cet appareil est uniquement destiné à un usage domestique et intérieur. L'exposition à la pluie ou à l'humidité peut provoquer un choc électrique.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que la prise secteur est fonctionnelle et que la fiche est correctement insérée. Assurez-vous que le câble d'alimentation n'est pas endommagé. Si le problème persiste, n'essayez pas de réparer vous-même ; contactez le service après-vente ou un professionnel qualifié.

Où trouver des pièces de rechange ?

Les pièces de rechange (pales, grilles, etc.) peuvent être obtenues auprès du fabricant ou du service après-vente. Référez-vous au site web d'Oceanic ou contactez Schneider Consumer Group à l'adresse indiquée dans la notice. Utilisez uniquement des pièces approuvées pour garantir la sécurité.

MODE D'EMPLOI OCEAVP40TW0 OCEANIC

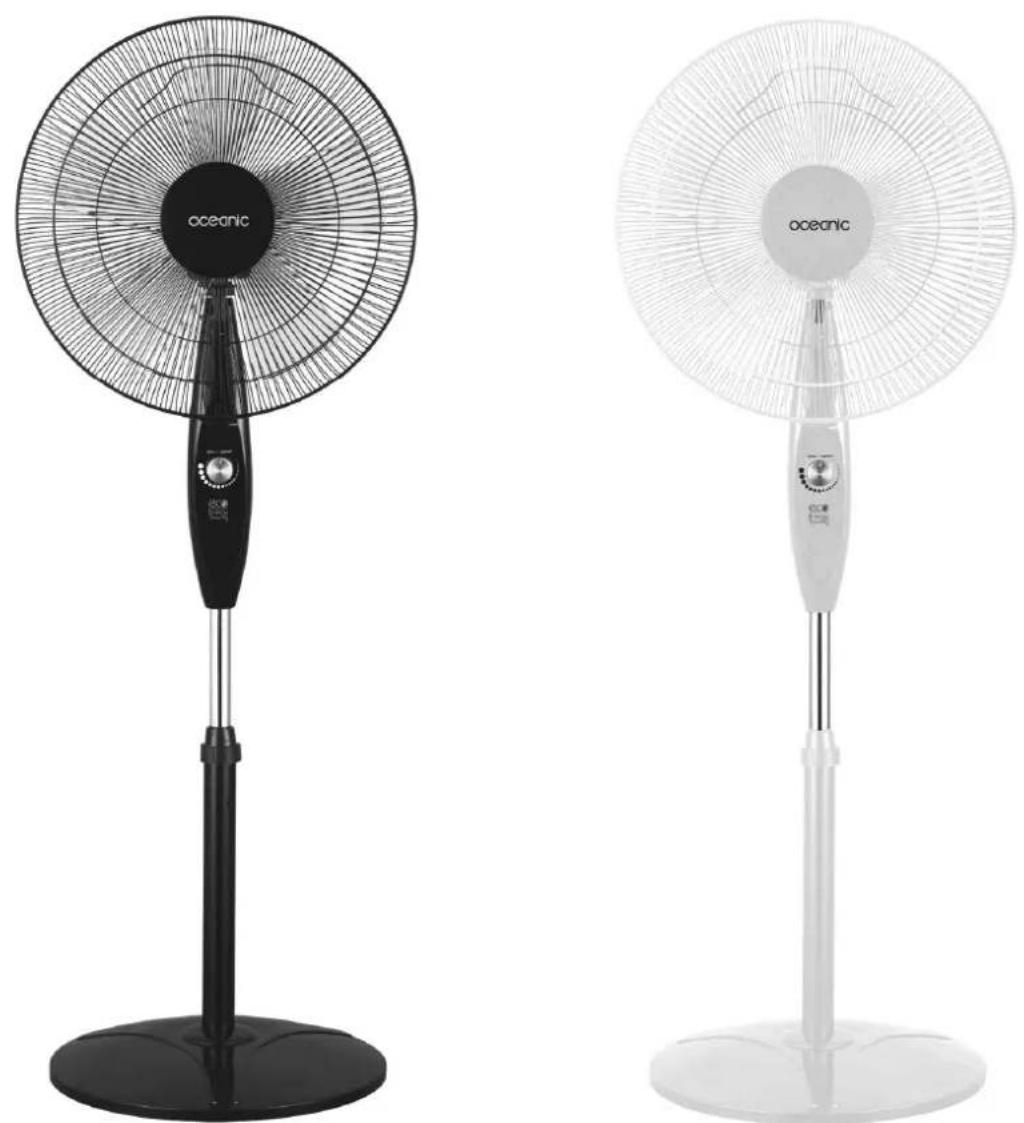

Ventilateur sur pied 35 W - Diamètre 40 cm - Silencieux

Guide d'utilisation

Stand Fan 35 W - Diameter 40 cm – Silence User manual

Nous vous invitons à lire attentivement et intégralement ce guide d'utilisation avant d'installer et d'utiliser votre appareil.

Il est important que ce guide d'utilisation soit gardé avec l'appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que le guide d'utilisation suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.

Dans ce guide d'utilisation, les symboles suivants sont utilisés :

	Informations importantes concernant votre sécurité personnelle et comment éviter d'endommager l'appareil
	Informations générales et conseils
	Informations sur l'environnement
	Risque d'incendie
	Risque de choc électrique
	Surfaces chaudes
	Ne pas couvrir l'appareil

Le produit doit être installé en respectant les règles nationales d'installation.

Cet appareil est uniquement destiné à une utilisation domestique et intérieure.

1. Montez-le complètement avant de le mettre en marche.

2. Avant la connexion de l'appareil, contrôler si :

3. la tension de raccordement est bien la même que celle de la plaque signalétique,

4. la prise et l'approvisionnement en courant sont adaptés à l'appareil,
5. la prise du câble est adaptée à la prise de courant

L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz).

1. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.
2. Veillez à ce que le ventilateur soit placé sur une surface stable lorsqu'il est en marche.
3. N'utilisez pas votre ventilateur près d'une fenêtre. La pluie pourrait causer un risque de choc électrique.
4. Ne jamais laisser le ventilateur fonctionner sans surveillance.
5. Pour des raisons de sécurité, il est IMPERATIF de toujours retirer la prise de l'appareil lorsqu'il n'est pas utilisé, avant de le nettoyer ou avant toute maintenance.

6. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage qui pourraient facilement abîmer ou déformer votre appareil.

7. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.

8. Ne pas utiliser l'appareil avec un câble et/ou une prise, endommagés.
9. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée.
10. Débranchez le ventilateur lorsque vous le déplacez.
11. Ne jamais laisser fonctionner cet appareil en présence ou à la portée d'enfants sans surveillance.
12. L'appareil et la grille ne doivent pas être démontés pour l'entretien ou le nettoyage.
13. Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
14. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et

l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1. Ce produit est conforme aux exigences imposées par les directives 2014/35 / UE (abrogeant la directive 73/23 / CEE modifiée par la directive 93/68 / CEE) et 2014/30 / UE (abrogeant la directive 89/336 / CEE).

2. AVERTISSEMENT : Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

3. La prise du câble d'alimentation doit être enlevée de la prise électrique avant de nettoyer l'appareil ou d'entreprendre les opérations d'entretien.

4. Une fois que l'appareil est assemblé, il est interdit de démonter les grilles.

5. Cet appareil est destiné à être utilisé dans des applications domestiques et intérieures.

6. En ce qui concerne les instructions pour l'installation de l'appareil, référez-vous au paragraphe « Instructions d'assemblage » ci-après de la notice.

7. Pour le nettoyage et l'entretien de l'appareil, référez-vous au paragraphe « Nettoyage et entretien ».

Informations sur la signification du marquage de conformité

Le marquage CE indique que le produit répond aux principales exigences des Directives Européenne 2014/35 / CE (Basse Tension), 2014/30 / CE (Comptabilité Electromagnétique), 2011/65 / UE (Réduction de l'emploi de certaines substances dangereuses dans les EEE).

SOMMAIRE

AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS 2

I. DEBALLAGE 7
II. INSTRUCTIONS DE FONCTIONNEMENT ET INSTRUCTIONS 8 D'ASSEMBLAGE
III. NETTOYAGE ET ENTRETIEN 11
IV. SPECIFICATIONS TECHNIQUES 11
V. EXCLUSIONS DE GARANTIE 12
VI. MISE AU REBUT 12

Ce guide d'utilisation est disponible dans les langues suivantes :

• FR (version originale)
• EN (traduit de l'original)

Toute autre traduction serait une traduction de la version originale.

Ce guide d'utilisation, ses modifications éventuelles ou toute nouvelle version, est disponible sur notre site web.

I. DEBALLAGE

1. DEBALLAGE DE L'APPAREIL ET MISE AU REBUT DES ELEMENTS D'EMBALLAGE

• Retirez tous les éléments d'emballage autour de l'appareil, ainsi que les éléments de protection situés à l'intérieur des compartiments de l'appareil.
• Le carton d'emballage et les feuilles de papier sont recyclables. Ils être jetés dans les bacs de collecte prévus à cet effet.

- Les matériaux portant le symbole sont recyclables :

PE <= polyéthylène ; >PS <= polystyrène ; >PP <= polypropylène

Cela signifie qu'ils peuvent être recyclés en les déposants dans des conteneurs de collecte appropriés.

- Les autres éléments d'emballage (adhésif, attaches...) doivent être jetés avec les déchets ménagers.

Pour en savoir plus : www.quefairedemesdechets.fr

II. INSTRUCTIONS DE FONCTIONNEMENT ET INSTRUCTIONS D'ASSEMBLAGE

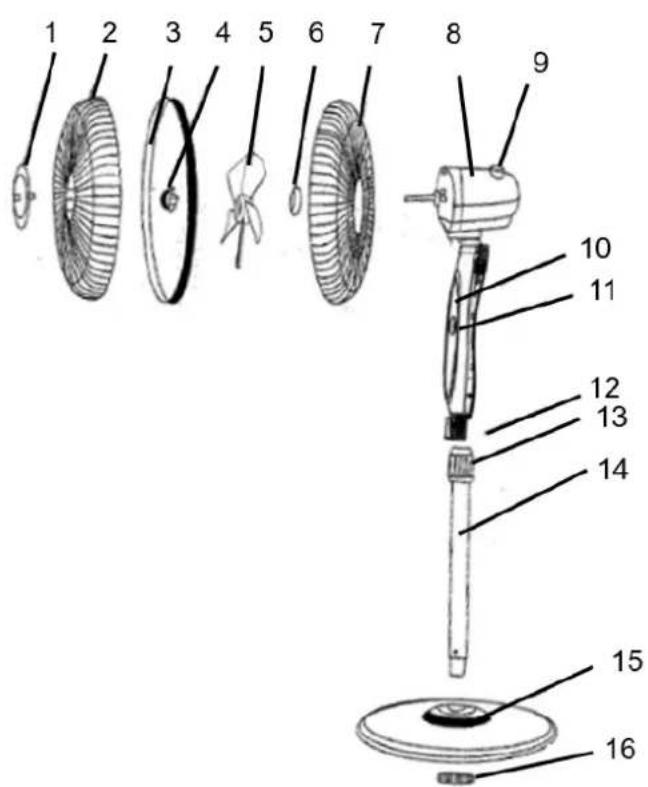

1. DESCRIPTION

1	COUVERCLE CENTRALE
2	GRILLE AVANT
3	ANNEAU DE LA GRILLE
4	ÉCROU DE LA PALE
5	PALES DU VENTILATEUR
6	ÉCROU
7	GRILLE ARRIÈRE
8	BOÎTIER MOTEUR
9	BOUTON D'OSCILLATION
10	PANNEAU
11	CONTRÔLE DE LA VITESSE
12	TUBE D'EXTENSION
13	ANNEAU DE RÉGLAGE DE LA HAUTEUR
14	TUBE INFÉRIEUR
15	BASE
16	ECROU EN PLASTIQUE

2. INSTRUCTION D'ASSEMBLAGE DE LA COLONNE

• Desserrer l'écrou en plastique (16) ;
• Insérer le tube inférieur (14) sur la base (15) et serrer l'écrou en plastique (16);
• Dévisser la vis de réglage de la hauteur (13) ;
• Soulever et abaisser le tube d'extension (12) avec préution et serrer fermement la vis de réglage.

3. INSTRUCTION DE MONTAGE DU CORPS

1. Dévissez l'écrou (6) dans le sens inverse des aiguës d'une montre pour le retirer de boîtier moteur. (8) ;
2. Placez la grille arrière (7) ;
3. Vissez fermement l'écrou (6) pour fixer la grille arrière ;
4. Retirez l'embout en plastique situé sur l'arbre du moteur puis fixez-y les pales du ventilateur (5) jusqu'à ce qu'elles atteignent la goupille de retenue ;
5. Vissez, dans le sens contraire des aiguilles d'une montre, l'écrou de la pale (4) sur la pale du ventilateur (5)
6. Clipsez la grille avant (2) sur la grille arrière (7). Assurez-vous que l'anneau de la grille (3) est correctement placé.
7. Serrez la vis sur l'anneau de la grille (3) pour fixer la grille avant (2) et la grille arrière (7).

4. RÉGULATEUR DE VITESSE DU VENTILATEUR

La vitesse du ventilateur est contrôlée en tournant le bouton du régulateur de vitesse sur le dessus du corps.

5. OSCILLATION

Pour faire osciller / arrêter la tête du ventilateur, poussez / tirez vers le bas / tirez vers le haut pour obtenir l'oscillation.

Pour régler le débit d'air vers le haut ou vers le bas, poussez légèrement le protecteur dans la direction souhaitée.

III. NETTOYAGE ET ENTRETIEN

Attention : l'appareil doit être impérativement débranché avant tout nettoyage.

• Veillez à éteindre et débrancher l'appareil avant de le nettoyer.
• Nettoyez les pièces en plastique à l'aide d'une éponge humide imprégnée d'un savon doux. Retirer le savon à l'eau claire et essuyer avec un chiffon.
• Assurez-vous que l'eau ne puisse pas entrer en contact avec le moteur.
• Ne rebrancher pas l'appareil avant que celui-ci ne soit parfaitement sec.

IV. SPECIFICATIONS TECHNIQUES

Référence OCEAVP40	TB0
	OCEAVP40TW0
Modèle n°	FS400-11L
Tension	100-240 V~
Fréquence	50 Hz / 60 Hz
Puissance	35W
Classe II

Description Symbole Valeur Unité
Débit d'air maximal F 58,71 m			^3 /min
Puissance absorbée P 37,60 W
Valeur de service SV 1,56 (m			^3 /min)/W
Consommation d'électricité en "veille"	PSB	-	W
Consommation d'électricité en "arrêt"	POFF	0	W
Niveau de puissance acoustique	LWA 54,16 dB(A)
Vitesse maximale de l'air	C	3,09	mètres/sec
Consommation d'électricité saisonnière	Q 12,03 kWh/a
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	SCHNEIDER CONSUMER GROUP12 rue Jules Ferry,93110 Rosny sous bois, France

V. EXCLUSIONS DE GARANTIE

La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de :

(1) la détérioration superficielle dues à l'usure normale du produit ;
(2) les défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes ;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés ;
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou approuvés par OCEANIC.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

VI. MISE AU REBUT

- Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19 / UE, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.
