Caractéristiques techniques	Cuisinière OCEANIC OCEACTG4EB1, 4 foyers, four électrique, classe énergétique A
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Capacité du four	65 litres
Type de cuisson	Convection naturelle
Utilisation	Idéale pour la cuisson de plats variés, facile à utiliser avec des commandes simples
Entretien	Nettoyage facile avec un intérieur émaillé, grilles et plaques amovibles
Sécurité	Système de sécurité pour éviter les surchauffes, porte froide
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - OCEACTG4EB1 OCEANIC

Pourquoi ma cuisinière OCEANIC OCEACTG4EB1 ne s'allume-t-elle pas ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température de cuisson sur ma cuisinière ?

Utilisez le bouton de réglage de température situé sur le panneau de commande pour ajuster la température selon vos besoins.

Pourquoi le four de ma cuisinière ne chauffe-t-il pas ?

Assurez-vous que le four est bien réglé sur la fonction de chaleur et que la température est correctement sélectionnée. Vérifiez également si l'élément chauffant est endommagé.

Comment nettoyer ma cuisinière OCEANIC OCEACTG4EB1 ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Les voyants de ma cuisinière clignotent, que dois-je faire ?

Les voyants clignotants peuvent indiquer un problème avec la cuisinière. Consultez le manuel d'utilisation pour des codes d'erreur spécifiques ou contactez le service après-vente.

Est-ce que la cuisinière OCEANIC OCEACTG4EB1 est équipée d'un système de sécurité ?

Oui, cette cuisinière est dotée de plusieurs fonctionnalités de sécurité, y compris une protection contre la surchauffe et un système d'arrêt automatique.

Comment puis-je obtenir des pièces de rechange pour ma cuisinière ?

Vous pouvez contacter le service client d'OCEANIC ou visiter leur site web pour commander des pièces de rechange.

La cuisinière émet une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, il est normal qu'une nouvelle cuisinière émette une odeur lors de la première utilisation. Cela devrait disparaître après quelques utilisations.

Comment puis-je régler l'heure sur ma cuisinière OCEANIC OCEACTG4EB1 ?

Appuyez sur le bouton de réglage de l'heure sur le panneau de commande et utilisez les boutons de plus ou moins pour ajuster l'heure.

Mon plat prend plus de temps à cuire que prévu, que dois-je vérifier ?

Vérifiez que la température est correctement réglée et que les éléments chauffants fonctionnent correctement. Un plat trop plein peut également augmenter le temps de cuisson.

MODE D'EMPLOI OCEACTG4EB1 OCEANIC

Table de cuisson / Notice d'utilisation Hob / User Manual

Placa / User Manual

Merci d'avoir choses ce produit.

Cette notice d'utilisation contient des informations et des consignes de sécurité

importantes concernant l'utilisation et l'entretien de votre apparéil.

Lire attentivement cette notice d'utilisation avant d'utiliser votre appareil et la conserver

pour consultation ultérieure.

Icône	Type Signification
A	AVERTISSEMENT Risque de blesssures graves ou danger de mort
S	RISQUE D'ÉLECTROCUTION Risque d'électrocution
A	INCENDIE Avertissement :	Risque d'accendie / matières inflammables
!	MISE EN GARDE Risque de blesssures ou de dommages matériels
	IMPORTANT / REMARQUE Utilisation correcte de l'appareil

TABLE DES MATIÈRES

1.1.Avertissements de sécurité generaux 4
1.2.Avertissements relatifs à l'installation 7
1.3. En cours d'utilisation 8
1.4.Nettoyage et entretien 10

1.CONSIGNES DE SECURITE 4
2.INSTALLATION ET PREPARATION A L'UTILISATION 12
2.1. Instructions destinées à l'installateur 12
2.2.Installation de la table de cuisson 13
2.3.Raccordement au gaz 14

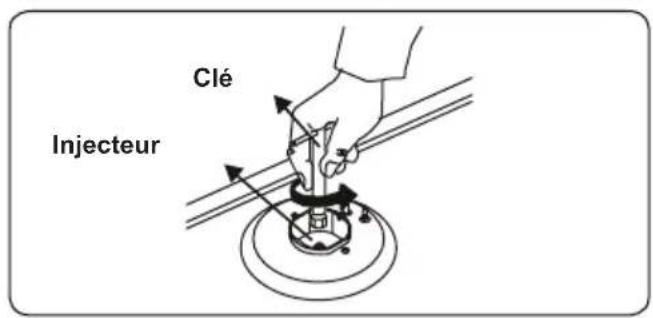

2.4. Conversion du gaz (si disponible) 16

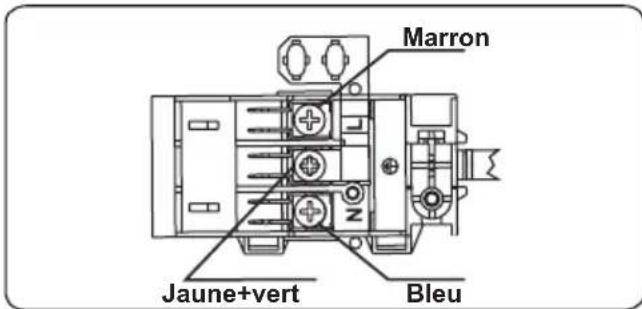

2.5. Branchement electrique et securite (si disponible) 17

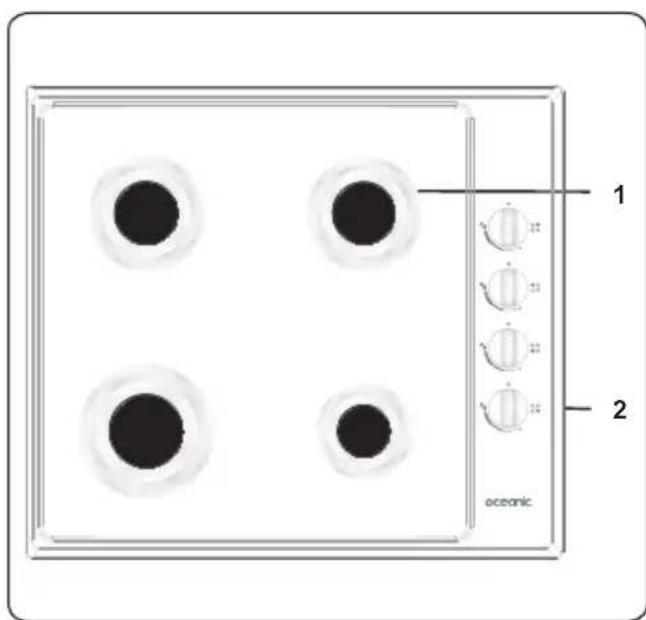

3.CARACTERISTIQUES DU PRODUIT 18
4 UTILISATION DE L'APPAREIL 19
4.1. Utilisation des brûleurs 19
4.2. Commandes de la table de cuisson 19
5.NETTOYAGE ET ENTRETIEN 20
5.1.Nettoyage 20
5.2. Entretien 21
6.DEPANNAGE ET TRANSPORT 22
6.1.Dépannage 22
6.2. Transport 22
7.SPECIFICATIONS TECHNIQUES 23
7.1.Table des injecteurs 23
7.2.Fiche énergie 24

1. CONSIGNES DE SECURITÉ

• Lire attentivement cette notice d'utilisation dans son intégralité avant d'utiliser votre apparéil et la conserver dans un endroit accessible pour consultation ultérieure.
• Ce manuel a eté préparé pour plusieurs modèles, votre apparéil peut donc ne pas disposer de certaines fonctions décrites dans ce manuel. Pour cette raison, il est important de préter une attention particulière aux illustrations lors de la lecture de cette notice d'utilisation.

1.1. AVENTISSEMENTS DE SECURITE GENÉRAUX

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprehennent les dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sans surveillance.

A VERTISSEMENT: MISE EN GARDE: Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants. Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue.

MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matieres grasses ou de l'huile peut etre dangereux et déclencher un incendie.NE JAMAIS

essayer d'eteindre un incendie avec de l'eau, mais arrêté l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

MISE EN GARDE: Le processus de cuisson doit être surveillé. Le processus de cuisson à court terme doit être surveillé en permanence.
MISE EN GARDE: Risque d'incendie: ne pas entreposer d'objets sur les surfaces de cuisson.
MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocoléctrique.
- Pour les modèles dont la table de cuisson est munie d'un capot, Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle.
- L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minutes externe ou d'un système de commande à distance séparé.
- Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques durs pour nettoyer la surface de la plaque de cuisson, au risque de rayer la surface et d'entrainer l'éclatement du verre.
- Ne pas utiliser d'appareil de nettoyage à la vapeur.
- Voiture apparueil a eté produit conformément à toutes les normes et réglementations locales et internationales en vigueur.
- Les opérations d'entretien et de réparation doivent être effectuées uniquement par des techniciens de maintenance agréés. L'installation et les travaux de réparation effectuels par un technician non agrée peuvent s'avérer dangereux. Ne pas ALTERER ni modifier les caractéristiques de l'appareil. Les

dispositifs de protections non adaptés à la table de cuisson peuvent provoquer des accidents.

• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz ou tension et fréquence électrique) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique de l'appareil.
  ATTENTION: Cet apparéil sert uniquement à des fins de cuisson et est destiné uniquement à un usage domestique. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage du local, ou un usage commercial.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Le brûleur est équipé d'un dispositif de surveillance de flamme, le dispositif ne doit pas être actionné pendant plus de 15 s. Si à l'issue de ces 15 s le brûleur ne s'est pas allumé, cesser d'agir sur le dispositif, ouvrir la porte de l'enceinte et/ou attendre au moins 1 min avant toute nouvelle tentative d'allumage du brûleur.
• Dans le cas d'une extinction accidentelle des flammes du brûleur, fermer la manette de commande du brûleur et ne pas essayer de rallumer le brûleur pendant au moins 1 min.
• Ces instructions ne sont valables que si le symbole du pays figurant sur l'appareil est correct. Si le symbole ne figure pas sur l'appareil, se reporter aux instructions techniques qui décrivent comment

modifier l'appareil pour ladapter aux conditions d'utilisation de ce pays.

• Toutes les précautions nécessaires ont été mises en œuvre pour garantir votre sécurité. Comme le verre est susceptible de se briser, le nettoyer avec soin. Éviter de frapper le verre avec les accessoires de cuisine.
• Vérifiez que le cordon d'alimentation n'est pas endommagé ni coince au cours de l'installation. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
  · Si l'appareil est en verre ou en vitrocéramique :

ATTENTION: En cas de bris du verre de la plaque de cuisson:

• éteindre immédiatement tous les brûleurs ainsi que tous les éléments chauffants électriques et isoler l'appareil de toute source d'énergie,
• ne pas toucher la surface de l'appareil,

• ne pas utiliser l'appareil.

• Veuillez tener cet apparéil hors de la portée des enfants et des animaux domestiques.

1.2. AVERTISSEMENTS RELATIFS À L'INSTALLATION

• Ne pas utiliser l'appareil avant son installation complète.
• L'appareil doit être installé par un technicien qualifié. Le fabricant ne peut être tenu responsable de tout dommage causé en cas d'installation incorrecte par un technicien non qualifié.
• Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe

conformément aux règles d'installation.

• Lors du déballage de l'appareil, vérifier qu'il n'a pas été endommagé au cours du transport. En cas de défaut, ne pas utiliser l'appareil et faire appel immédiatement à un technicien qualifié. Les matérieliaux utilisés pour l'emballage (Nylon, agrafes, polystyrene, etc.) peuvent être dangereux pour les enfants et doivent être rassemblés etrangés immédiatement.
• Protégger votre apparéil des éléments atmosphériques. Ne pas l'exposer au soleil, à la pluie, à la neige, à la poussière ou à toute humidité excessive.
• Les matériaux autour de l'appareil (meubles) doivent pouvoir supporter une température minimum de 100^ .
• La température de la surface inférieure de la table de cuisson peut augmenter pendant son fonctionnement. Installer une planche de protection sous le produit.

1.3. EN COURS D'UTILISATION

• Ne pas placer de matériaux combustibles ou inflammables dans l'appareil ou pres de l'appareil lorsqu'il est en fonctionnement.
• Ne pas utiliser d'aerosols à proximité de cet apparueil lorsqu'il est en fonctionnement.
• MISE EN GARDE : La température des surfaces accessibles peut être élevée lorsque l'appareil est en fonctionnement.

MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matieres grasses ou de l'huile peut etre dangereux et déclencher un incendie. NE JAMAIS

essayer d'éteindre un incendie avec de l'eau, mais arrêté l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

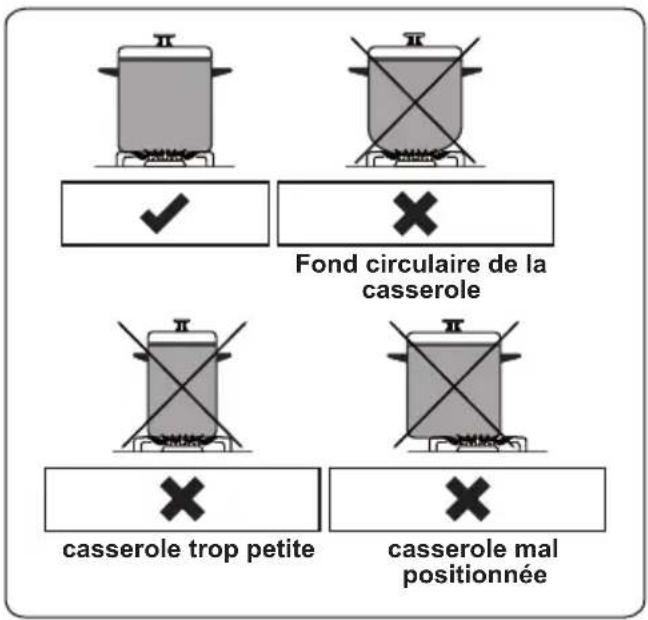

• Toujours positionner les ustensiles de cuisson au centre de la zone de cuisson et placer les poignées de façon à ce qu'elles ne puissant pas être accessibles ni touchées de façon accidentelle.
• Si l'appareil reste inutilisé pendant une période prolongée, éteindre l'interrupteur principal. Couper l'alimentation du gaz lorsque l'appareil à gaz n'est pas utilisé.
• S'assurer que les manettes de l'appareil restent toujours en position « 0 » (arrêt) lorsque l'apparéil n'est pas utilisé.

ATTENTION: L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur, d'humidité et de produits de combustion" dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l' apparéil : dévelopir ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

• MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non

appropriés peut entrainer des accidents.

• Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.
• ATTENTION: Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.

1.4. NETTOYAGE ET ENTRETIEN

• Vérifier que l'alimentation électrique de l'appareil est bien coupée avant d'effectuer toute opération de nettoyage ou d'entretien.
• Ne pas-retirer les manettes pour nettoyer le bandeau de commandes.
• Pour assurer l'efficacité et la sécurité de votre apparéil, utiliser uniquement les pieces détachées d'origine et faire appel à nos techniciens qualifiés en cas de besoin.

Déclaration CE de conformité

C E Nous déclarons que nos produits satisfont aux exigences des directives, des décisions et des réglementations européennes en vigueur.

Cet apparéil a été consq pour un usage exclusivement domestique. Toute autre utilisation (par exemple pour chauffer une piece) est inadaptée ou dangereuse.

Cette notice d'utilisation s'applique à plusieurs modèles. Il est possible qu'il existe certaines différences entre ces instructions et votre modele.

Mise au rebut de votre machine

Ce symbole sur le produit ou sur son emballage indique qu'il ne doit pas etre traité comme un simple déchet menager. Il doit etre déposé dans un point de collecte adapté pour que les équipements electriques et

électroniques soient recyclés. Lorsque ce produit est correctement mis au rebut, vous contribuez à protégger l'environnement et la santé, ce qui pourrait ne pas être le cas en cas de mise au rebut inadaptée. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, votre service de collecte de déchets ou le revendeur auprès duquel vous avez acheté ce produit.

2. INSTALLATION ET PREPARATION À L'UTILISATION

AVERTISSEMENT: Cet apparéil doit être installé par un professionnel agréé ou par un technicien qualifié, conformément aux instructions de cette notice et conformément aux normes d'installation en vigueur.

• Toute installation incorre cate invalide la garantie et peut entrainer des dommages ou des blessures pour lesquels le fabricant ne peut etre tenu responsable.
• Avant l'installation, s'assurer que les conditions locales de la distribution (tension et fréquence de l'électricité et/ou nature du gaz et pression du gaz) et les réglages de l'appareil sont compatibles. Les conditions de réglage de cet apparéil figurent sur l'étiquette.
• Les lois, réglementations, décrites et normes en vigueur dans le pays d'installation doivent être appliqués (règles de sécurité, recyclage conformément à la réglementation, etc.).

2.1. INSTRUCTIONS DESTINÉES à L'INSTALLATEUR

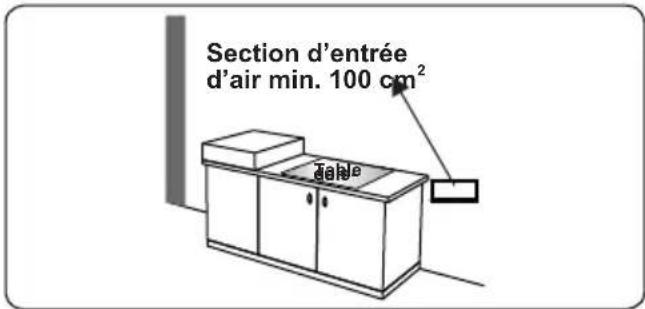

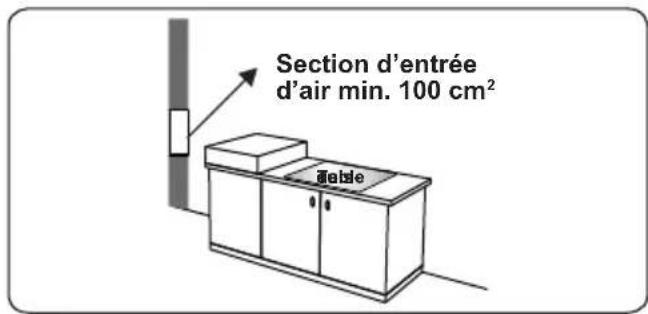

Ventilation

• Pour les pieces dont le volume est inférieur à 5m^3 , une ventilation permanente de 100cm^2 est nécessaire.
  Pour les pieces dont le volume est compris entre 5m^3 et 10m^3 ,une ventilation permanente de 50~cm^2 est necessaire, sauf si la piece comporte une porte qui ouvre directement sur l'extérieur, auquel cas la ventilation permanente n'est pas necessaire.
• Pour les pieces dont le volume est supérieur à 10m^3 , aucune ventilation permanente n'est nécessaire.

Important: Quelle que soit la taille de la piece, toutes les pieces contenant cet appeareil doivent disposer d'un accès direct à l'air extérieur via une fenetre qu'il est possible d'ouvrir ou un dispositif équivalent.

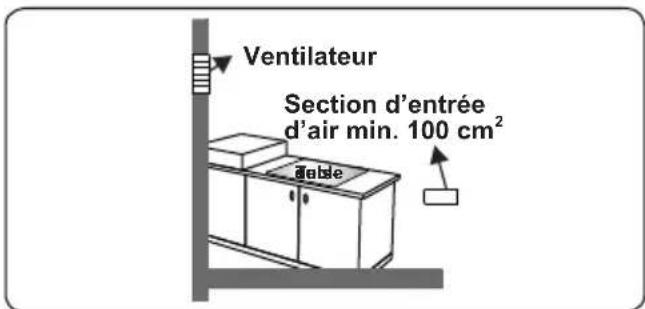

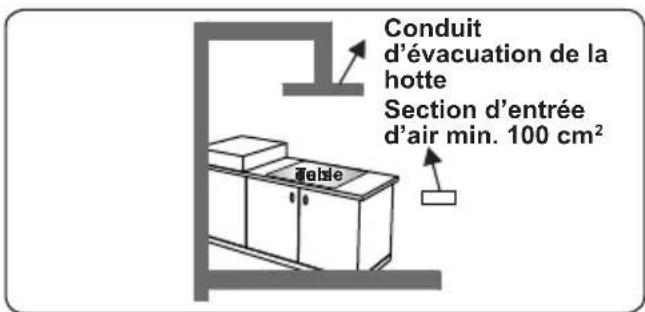

Évacuation des gaz brûlés

Les apparèils au gaz évacuant les émanations des gaz brûlés dans l'air extérieur, soit directement, soit via une hotte avec cheminée. S'il n'est pas possible

d'installer une hotte, installer un ventilateur sur la fenetre ou sur un mur avec accès direct à l'extérieur. Le ventilateur doit pouvoir être capable de renouveler le volume d'air de la cuisine un minimum de 4 à 5 fois par heures.

Instructions generales

• Àprous avoir retire le matériaux d'emballage de l'appareil et de ses accessoires, vérifier que l'appareil n'est pas endommagé. Si l'appareil est peut-être endommagé, ne pas l'utiliser et contacter immédiatement un professionnel/agree ou un technicien qualifié.
• Vérifier qu'aucun élément ou matériel combustible ou inflammable, par exemple un rideau, de l'huile, un

tissu, etc., ne se trouve a proximite immediate.

Le plan de travail et les meubles autour de l'appareil doivent pouvoir supporter une température supérieure à 100^ .

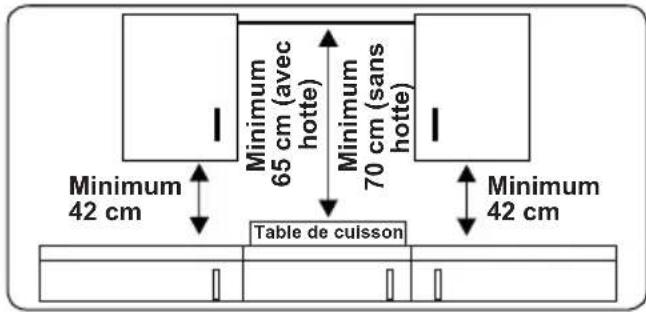

Si une hotte ou un placard doit etre est enregistré au-dessus de I'appareil,la distance de sécurité entre le plan de cuisson et le placard ou la hotte doit corresponde a cette presentee sur la figure ci-dessous.

• Cet apparéil ne doit pas être installé directement au-dessus d'un lavevaisselle, d'un réfrigerateur, d'un congélateur, d'un lave-linge ou d'un seche-linge.
• Si la base de l'appareil est accessible, placer une protection faite d'un matériel adapté sous la base de l'appareil,

en s'assurant qu'il n'est pas possible d'acceder à la base de l'appareil.

• L'appareil peut être place pres d'un meuble, à condition que dans la zone d'installation de l'appareil, la hauteur du meuble ne dépasse pas la hauteur du plan de cuisson.

2.2. INSTALLATION DE LA TABLE DE CUISSON

L'appareil est livre avec un kit d'in installation comprenant une bande d'etanchéité adhéasive, des supports et des vis de montage.

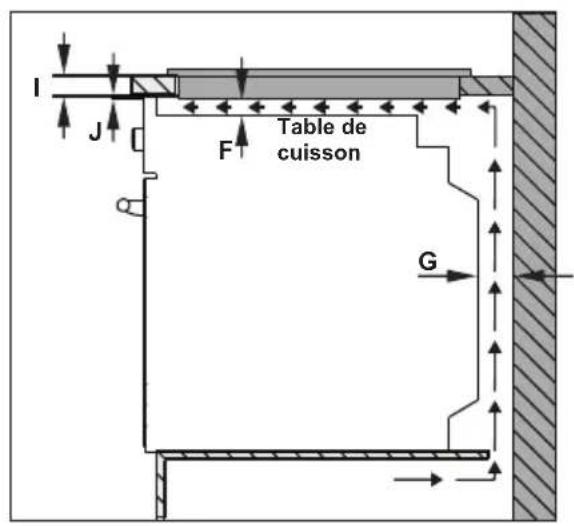

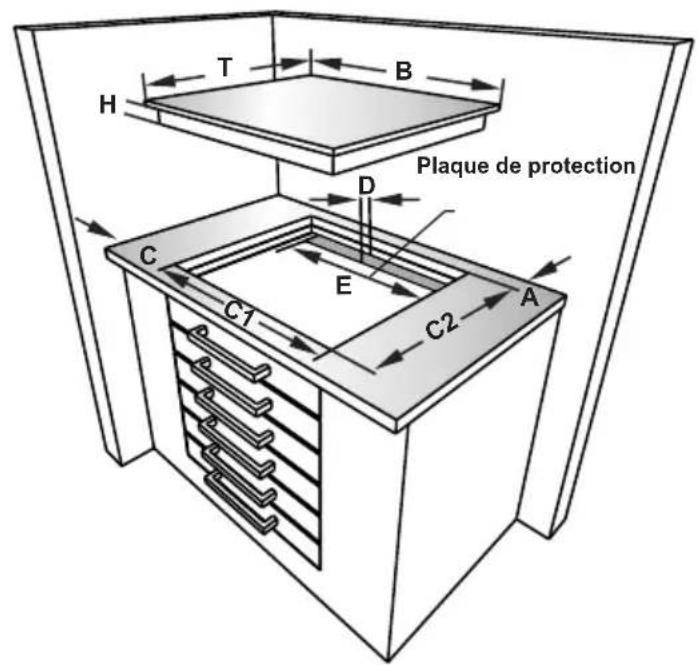

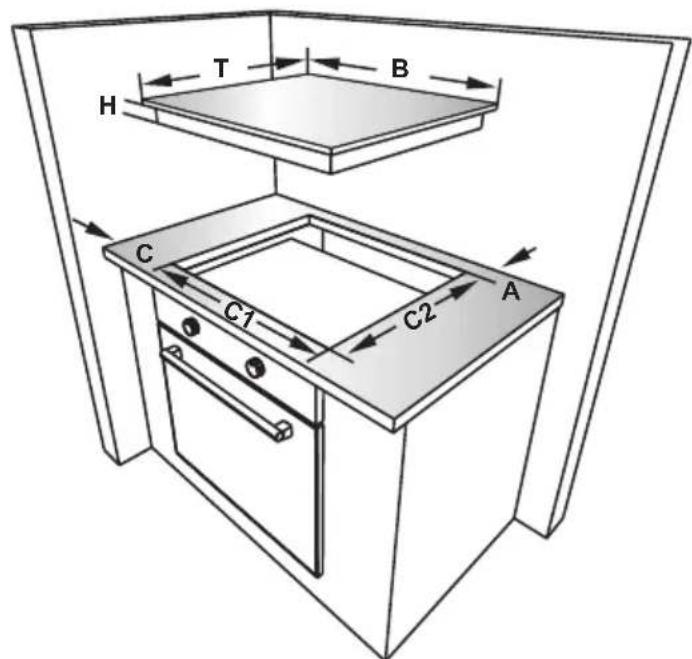

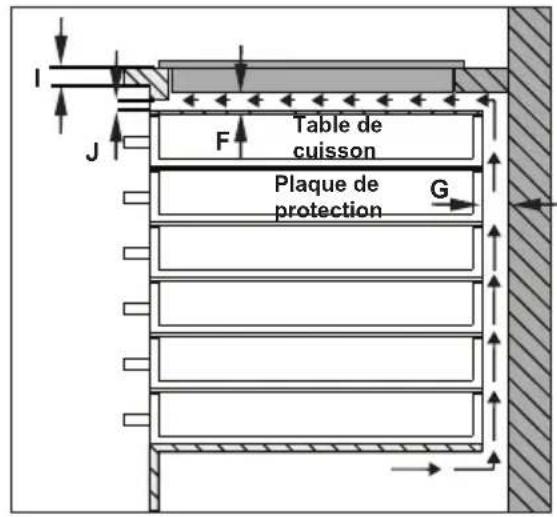

• Découper les dimensions de l'ouverture comme indiqué sur la figure. Repérer l'ouverture sur le plan de travail afin que, une fois la table de cuisson installée, les exigences suivantes soient respectées :

B (mm) 580 min. A (mm) 50
T (mm) 510 min. C (mm) 100
H (mm) 40min. E (mm) 500
C1 (mm) 560 min. F (mm) 10
C2 (mm) 490 G (mm) 20
D (mm) 50I (mm) 25
J (mm) 5

• Placer la table de cuisson dans la découpe. Marquer l'emplacement de la table de cuisson sur le plan de cuisson.

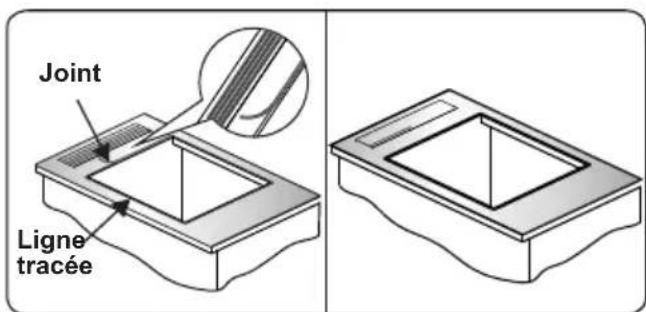

• Retirer la table de cuisson. Placer le joint sur la ligne tracée. Vérifier que la ligne se trouve bien au centre du joint. Vérifier que les jonctions se chevauchent dans les angles et qu'il ne reste pas d'espace le long du joint.

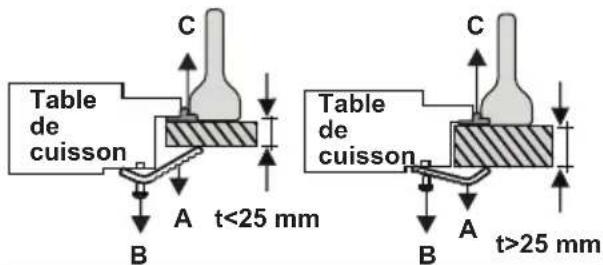

• Insérer l'appareil dans l'ouverture et le fixer en position finale à l'aide des supports (A) et des vis (B). Ajuster la position des supports en fonction de

l'épaissur du plan de travail et serrer les vis de façon homogène. Découper et éliminer toute la partie superflue (C) autour de l'appareil.

2.3. RACCORDEMENT AU GAZ

Montage de l'alimentation en gaz et contrôle de fuite

Raccorder l'appareil conformément aux normes et reglementations locales et internationales. Vérifier tout d'abord le type de gaz que l'appareil peut accepter pour fonctionner. Ces informations se trouvent sur une étiquette à l'arrête de la cuisine. Toutes les

informations relatives aux types de gaz et aux injecteurs à utiliser sont disponibles dans le tableau des données techniques. Vérifier que la pression du gaz en entrée est conforme aux valeurs du tableau des données techniques afin que l'utilisation soit optimale, avec une consommation de gaz minimale. Si la pression du gaz est différente des valeurs mentionnées ou qu'elle n'est pas stable la où l'appareil est installé, il peut être nécessaire d'ajouter un régulateur de pression sur l'arrivée gaz. Contacter le centre de réparation/agree pour effectuer ces réglages.

Points à vérifier lors du montage du flexible :

• Si le raccordement au gaz se fait par un flexible fixé sur l'arrivée gaz de la table de cuisson, il doit être fixé à l'aide d'un collier.
• Raccorder vous appeareil à l'aide d'un flexible court et résistant, le plus pres possible de la source de gaz.
• La longueur maximale autorisée de ce flexible est de 1,50m
  L'appareil doit etre raccordede conformement aux normes locales applicables relatives au gaz.
• Le flexible ne doit pas se couver dans des zones dont la température peut dépasser 90^ .
• Le flexible ne doit pas etre fissure, déchiré, plie, ni vrillé.
• Ne pas placer le flexible pres d'angles aigus ni d'objets susceptibles de bouger.
• Avant d'effectuer le raccordement, vérifier que le flexible n'est pas endommagé. Utiliser de l'eau savonneuse ou un fluide spécialisé pour effectuer cette vérification. Ne pas réaliser le contrôle de fuite à l'aide d'une flamme.
• Tous les éléments metalliques utilisés pour le raccordement au gaz doivent être exempls de rouille. Vérifier la date d'expiration de tous les éléments utilisés pour le raccordement.

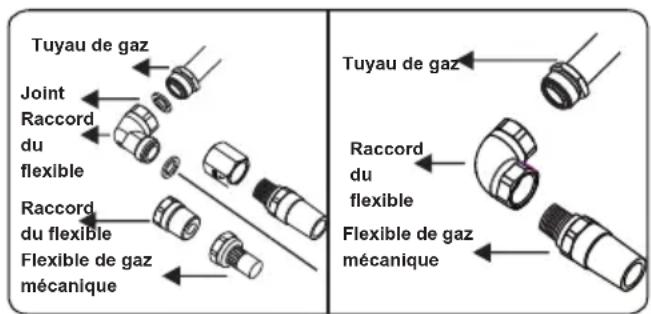

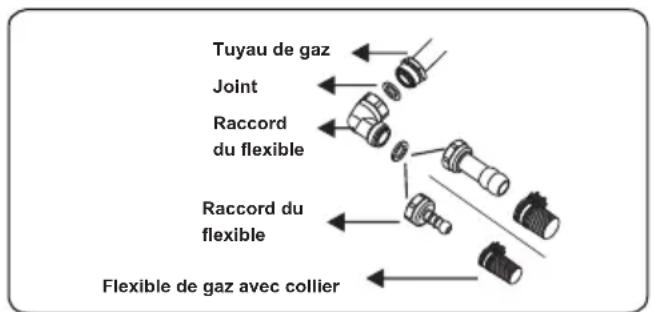

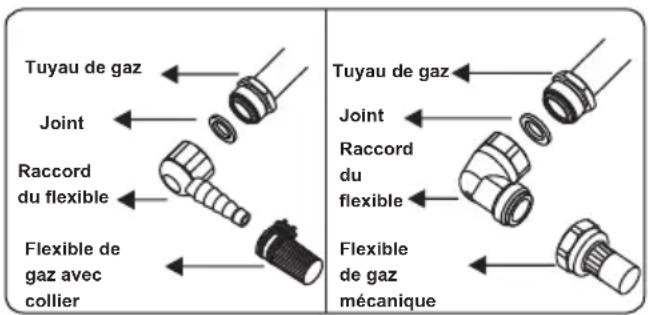

Points à vérifier lors du montage du raccordement au gaz fixe :

La méthode d'installation du raccordement au gaz fixe (raccordement filtré par exemple) varie en fonction du pays

d'installation de l'appareil. Les pieces les plus utilisées dans votre pays seront fournies avec l'appareil. Les pieces manquantes peuvent être commandées comme les pieces détachées.

Pendant le raccordement, toujours laisser bloqué l'écrou du conduit de gaz tout en faisant tourner l'écrou équivalent sur l'autre partie. Afin d'assurer la sécurité du raccordement, utiliser les clés adaptées. Pour les surfaces entre les différents composants, utiliser les joints fournis dans le kit de conversion.

Les joints utilisés dans le raccordement doivent également être certifiés pour utilisation dans les circuits de gaz. Ne pas utiliser de joints de plomberie pour les raccordements au gaz.

Cet apparéil est prét à être raccordé au circuit de gaz du pays pour lequel il a été produit. Le pays de destination principal est mentionné sur le capot arrêté de l'appareil. En cas d'utilisation dans un autre pays, un des autres raccordements de la figure cédssous peut être nécessaire. Dans ce cas, contacter les autorités locales pour savoir quel est le raccordement au gaz à utiliser.

La cuisine doit être installée et entretenue par un technicien qualifié et certifié pour le gaz, conformément à la législation en vigueur en matière de sécurité.

AVERTISSEMENT: Ne pas réaliser le contrôle de fuite à l'aide d'une flamme.

2.4. CONVERSION DU GAZ (SI DISPONIBLE)

Votre apparéil est conçu pour utiliser du gaz bouteille ou du gaz naturel. Les brûleurs peuvent être adaptés à différents types de gaz en remplaçant les injecteurs et en réglant la longueur de flamme minimale adaptée au gaz utilisé. C'est pour cette raison que la procédure suivante doit être appliquée.

Remplacement des injecteurs

Brûleurs de la table de cuisson

• Couper l'alimentation en gaz et débrancher l'appareil de l'alimentation sur secteur.

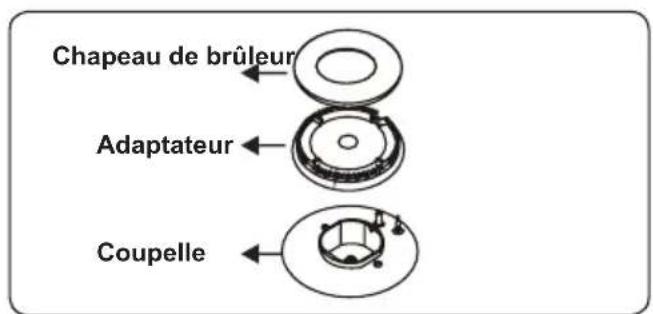

• Retirer les chapeaux des brûleurs et les adaptateurs.
• Dévisser les injecteurs à l'aide d'une clé de 7 mm.
• Remplacer les injecteurs par ceux du kit de conversion, enCHOIsissant le diametre adapté au type de gaz à utiliser, conformément au tableau des injecteurs a gaz.

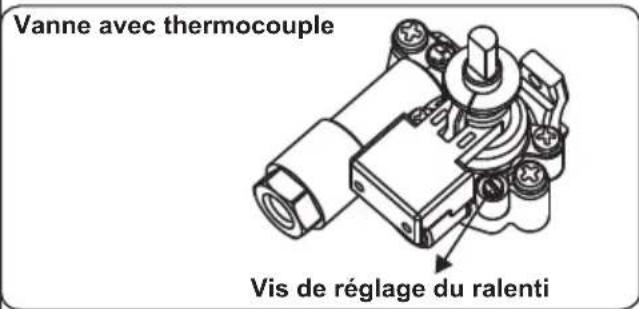

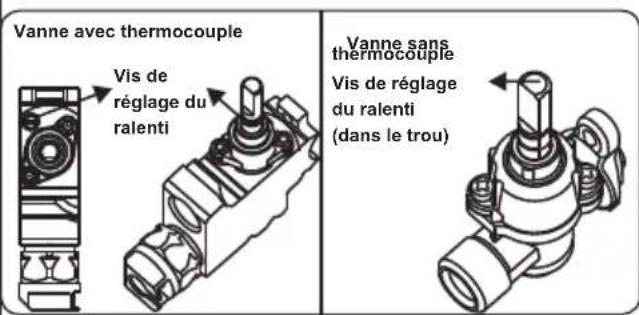

Réglage de la position réduite de la flamme

Tout d'abord, vérifier que l'appareil est débranché de l'alimentation électrique et

que l'alimentation en gaz est ouverte. Une vis plate sur la vanne permet de régler la position minimale de la flamme. Pour les vannes avec thermocouple, la vis se trouve sur le côte de la tige du robinet, comme illustré sur les figures. Pour les vannes sans thermocouple, la vis se trouve à l'intérieur de la tige du robinet, comme illustré sur la figure. Pour facilitier le réglage de la position de la flamme, il est conseilé de démonter le bandeau de commandes (et le microcontact si votre modèle en est équipé) lors de la modification.

Pour déterminer la position minimale, allumer le brûleur et le laisser en position minimale. À l'aide d'un petit tournevis, serrer ou desserrer la vis de réglage du ralenti d'environ 90 degrés. L'arrivée de gaz est correcte lorsque la longueur de la flamme est d'au moins

4 mm. Vérifier que la flamme ne s'éteint pas lors du passage de la position maximum à la position minimum. Agiter la main pour creer un courant d'air en direction de la flamme afin de vérifier si elle est stable.

Pour la conversion du gaz naturel au gaz bouteille, la vis de réglage du ralenti doit être resserrée.. Vérifier que l'appareil est débranché de l'alimentation électrique et que l'alimentation du gaz est ouverte.

Remplacement de l'arrivée gaz

Pour certains pays, le type d'arrivée gaz peut être différent en fonction du gaz utilisé. Dans ce cas, démonter les composants du raccordement actuel, ainsi que les écrous (le cas échéant) et

raccorder la nouvelle alimentation en gaz. Dans tous les cas, tous les composants utilisés dans les raccordements au gaz doivent être certifiés par les autorités locales et/ou internationales. Pour tous les raccordements au gaz, se reporter à la section « Montage de l'alimentation en gaz et contrôle de fuite »

2.5. BRANCHEMENT ÉLECTRIQUE ET SECURITE (SI AVAILABLE)

AVERTISSEMENT: Le branchement électrique de cet appeareil doit être effectué par un professionnel né agéré ou par unElectricien qualifié, conformément aux instructions de cette notice et conformément aux normes d'installation en vigueur.

AVERTISSEMENT:L'APPAREIL DOIT ETRE BRANCHEA LA TERRE.

• Avant le branchement sur le secteur, vérifier si la tension nominale de l'appareil (marquée sur la plaque signalétique de l'appareil) correspond à la tension de l'alimentation électrique. Le cable d'alimentation électrique doit lui aussi être capable de supporter la puissance nominale de l'appareil (égalément mentionnée sur la plaque signalétique de l'appareil).
  Lors de l'installation, s'assurer de bien utiliser des cables correctement isolés. Tout branchement incorrect risque d'endommager votre apparéil. Si le cable d'alimentation électrique est endommagé et doit être remplace, faire appel à une personne qualifiée pour effectuer cette opération.
• Ne pas utiliser d'adaptateur, de multiprise, ni de rallonge électrique.
  Le cordon d'alimentation doit etre tenu eloigné des parties chaudes de l'appareil et ne doit pas etre plie ni écrase. A default, le cordon risque d'être endommagé et de provoquer un court-circuit.
• Si l'appareil n'est pas branché sur le secteur par une prise, installer un sectionneur multipolaire (avec un espacement des contacts d'au minimum 3 mm), conformément aux réglementations en matière de sécurité.
• Ce sectionneur à fusibles doit être facilement accessible une fois l'appareil

installé.

• Vérifier que tous les branchements sont bien serrés.
  Fixer le cable d'alimentation sur le bornier, puis refermer le couvercle.
• Le branchement du boîtier de jonction est placé sur le boîtier de jonction.

Important : Les caractéristiques du produit varient et l'apparace de votre apparéil peut être différente de cette représentée sur les figures ci-dessous.

Listedescomposants

1. Brûleur à gaz
2. Bandeau de commande

4. UTILISATION DE L'APPAREIL

4.1. UTILISATION DES BRULEURS

Allumage des brûleurs

Le symbole de position au-dessus de chaque manette indique le brûleur commandé par cette manette.

Allumage manuel des brûleurs

Si vous appeareil ne dispose pas de système d'aide à l'allumage ou en cas de panne du réseau électrique, appliquer les procédures qui suivent.

Pour les brûleurs de la table de cuisson :

Appuyer sur le bouton correspondant au brûleur à allumer et le maintainir enforcé tout en le tournant dans le sens anti-horaire jusqu'à ce qu'il se trouve en position maximum. Maintenir la manette enforcée et approcher une allumette, une bougie ou tout autre support enflammé de la partie supérieure du brûleur. Éloigner cette flâme dés que la flamme du brûleur est stable.

Fonction allumage automatique

Appuyer sur la manette correspondant au brûleur à allumer et la maintainir enfoncée tout en la tournant dans le sens anti-horaire jusqu'à ce qu'elle se trouve en position à maximum. Le microswitch sous la manette génére des étincelles via l'électrode d'allumage tant que la manette reste enfoncée. Appuyer sur le bouton jusqu'à ce que la flamme sur le brûleur soit stable.

Thermocouple

Brûleurs de la table de cuisson

Les tables de cuisson équipées d'un thermocouple assurent votre sécurité. Dans le cas d'une extinction accidentelle des flammes du brûleur, le dispositif bloque les circuits de gaz des brûleurs afin d'éviter toute accumulation de gaz non consumé. fermer la manette de commande du brûleur et ne pas essayer de rallumer le brûleur pendant au moins 90 secondes.

4.2.COMMANDES DE LA TABLE DE CUISSON

Brûleur de la table de cuisson

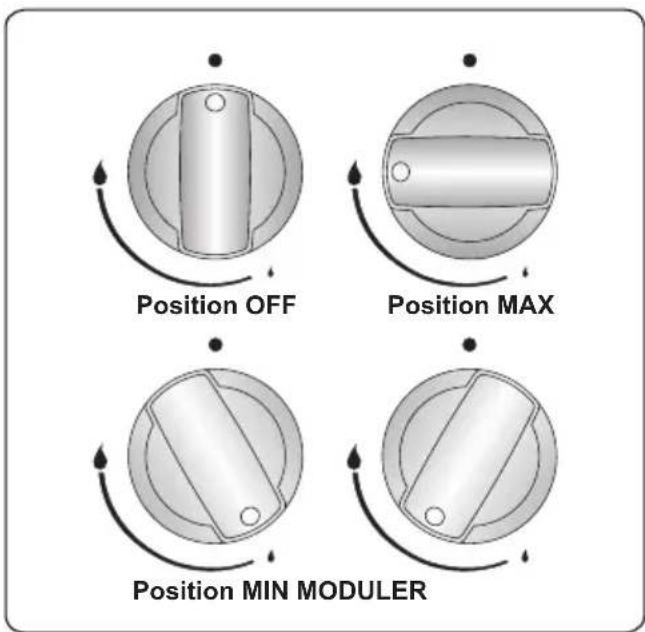

Le bouton dispose de 3 positions: éteint (0), maximum (symbole avec grande flamme) et minimum (symbole avec petite flamme). Placer le bouton en position maximum pour allumer le brûleur. Il est ensuite possible de régler la longueur de

la flamme en le plaçant entre la position maximum et la position minimum. Ne pas utiliser les brûleurs lorsque le bouton se trouve entre la position maximum et la position arrêt.

Après l'allumage, vérifier visuèlement les flammes. Si la flamme présente une pointe jaune, qu'elle monte ou qu'elle n'est pas stable, arrêté l'alimentation en gaz et vérifier le montage des chapeaux et des couronnés des brûleurs une fois qu'ils ont refroidi. vérifier que les chapeaux de brûleur ne contiennent pas de liquide. Si la flamme du brûleur s'éteint de façon accidentelle, arrêté les brûleurs, ventiler la cuisine et attendre au minimum 90 secondes avant d'essayer de la rallumer.

Pour arrêter les brûleurs de la table de cuisson, tourner le bouton dans le sens horaire jusqu'à la position « 0 » ou de façon à ce que le symbole sur le bouton de la table de cuisson soit tourné vers le haut.

La table de cuisson est équipée de brûleurs de différents diamètres. La façon la plus économique d'utiliser le gaz est de désirir une taille de brûleur adaptée à votre ustensile et de régler la flamme au minimum une fois le point d'ébullition atteint. Il est conseilé de toutes couvrir

votre ustensile de cuisson pour éviter toute perte de chaleur.

Pour tirer les performances maximales des brûleurs, il est conseillé d'utiliser des ustensiles dont le diamètre de la base se présente comme suit. Les ustensiles de dimensions inférieures au minimum engendrent une perte de chaleur.

Brûleur rapide/wok 22-26 cm
Brûleur semi-rapide 14-22 cm
Brûleur auxiliaire 12-18 cm

S'assurer que la pointe des flammes ne dépasse pas de l'ustensile, car ceci pourrait endommager les accessoires en plastique, comme les poignées.

Couper l'alimentation du gaz lorsque les brûleurs ne sont pas utilisés pendant une période prolongée.

AVERTISSEMENT :

Utiliser uniquement des ustensiles à fond plat avec une base épaisse.
- Vérifier que le dessous des ustensiles est bien sec avant de les placer sur le brûleur.
- En cours d'utilisation, la température des surfaces accessibles peut être élevée. Il est impératif de tener les enfants et les animaux à l'écart des brûleurs pendant et après la cuisson.
- ÀpRESutilisation,la table de cuisson reste très chaude pendant une longue période.Nepas la toucher et ne pas y placer d'objects.
- Ne pas placer deouteaux, de fourchettes, de cuilleres ou de couvercles sur la table de cuisson, car ils peuvent provoquer de sérieuses brûlures.
- Ne pas laisser le manche des ustensiles ou de tout autre ustensile dépasser du bord de la cuisine.

5. NETTOYAGE ET ENTRETIEN

5.1. NETTOYAGE

AVERTISSEMENT: Éteignez l'appareil et laisserze-le refroidir avant de proceder au nettoyage.

Instructions generales

• Avant d'utiliser le produit de nettoyage sur votre apparéil, assurez-vous qu'il est approprié et recommandé par le fabricant.
  Utilisez des crèmes nettoyantes ou des nettoyants liquides exempts de particules. N'utilisez pas de crèmes caustiques (corrosives), de poudres de nettoyage abrasives, de boucles en fil métallique ou d'objets durs, car ils peuvent endommager la surface de la cuisine.

N'utilise pas de nettoyants contenant des particules, car ils peuvent éroder le verre ou les pieces émaillées et/ou ttes de votre apparéil.

• En cas de débordement de liquide, nettoyez immédiatement afin d'éviter d'endommager les pièces.

N'utilisez pas de nettoyants à vapeur pour nettoyer l'appareil.

Nettoyage de la table de cuisson à gaz

Nettoyez regulierement la table de cuisson a gaz.
- Retirez les supports de casseroles, les couvercles et les têtes du brûleur de la table de cuisson.
- Essuyez la surface de la table de cuisson à l'aide d'un tissu doux trempe dans de l'eau savonneuse. Ensuite, essuyez à nouveau la surface de la table de cuisson à l'aide d'un tissu humide et séchez-la.
Lavez et rincez les couvercles des brûleurs de la table de cuisson. Évitez de les laisser mouillés. Séchez-les immeditatement à l'aide d'un tissu sec.
- ÀpRES le nettoyage, assurez-vous de monter à nouveau correctement les pièces.
- Les surfaces des supports de casserole peuvent s'user avec le temps du fait de l'utilisation. Ceci ne constitue pas un défaut de production.

Ne vous servez pas d'une éponge métallique pour nettoyer une piece de la table de cuisson.

Assurez-vous que l'eau ne s'écoule pas à l'intérieur des brûleurs, car cela pourrait bloquer les injecteurs.

Nettoyage des pieces en verre (le cas échéant)

• Nettoyez les pieces en verre de votre apparéil de façon régulière.
  Utilisez un produit pour vitre pour nettoyer l'intérieur et l'extérieur des pieces en verre. Puis rincez et sechez les soigneusement à l'aide d'un tissu sec.

Nettoyage des pieces émailées

• Nettoyez les pieces émailées de votre(AP) appareil de façon régulière.
• Essuyez les pieces émailées à l'aide d'un tissu deux trempe dans de l'eau savonneuse. Ensuite, essuyez-les de nouveau à l'aide d'un tissu mouillé puis séchez-les.

Ne nettoyez pas les pieces émaillées après la cuisson lorsqu'elles sont encore chaudes.

Ne laissez pas de vinaigre, café, lait, sel, eau, jus de citron ou de tomate sur les pieces émailées pendant de longs ans.

Nettoyage des pieces en acier inoxydable (le cas échéant)

• Nettoyez les pieces en acier inoxydable de votre apparéil de façon régulière.
• Essuyez les pieces en acier inoxydable à l'aide d'un tissu doux trempe dans de l'eau savonneuse. Ensuite, séchez-les soigneusement à l'aide d'un tissu sec.

Ne nettoyez pas les pieces en acier inoxydable après la cuisson lorsqu'elles sont encore chaudes

Ne laissez pas de vinaigre, café, lait, sel, eau, jus de citron ou de tomate sur les pieces en acier inoxydable pendant ngs moments.

5.2.ENTRETIEN

AVERTISSEMENT:L'entretien de cet apparéil doit être confié aux personnes agrées ou à un technicien fié.

Autres commandes

• Vérifiez régulierement le tuyau de raccordement de gaz. Si vous relevez un dernier, informez le service technique pour avoir un autre tuyau.
• Nous recommendons de changer les composants du raccordement de gaz annuellement. Si un defaulted est détecté lors de l'utilisation des boutons de commande de l'appareil, contactez le service/agréé.

Si le problème persististe sur votre apparéil après avoir suivi ces étapes de dépannage de base, contacter un professionnel agréé ou un technicien qualifié.

Problème Cause	possible Solution
Les brûleurs de la table de cuisson ne fonctionnent pas.	Les brûleurs sont peut-être en position « off » (éteints).L'alimentation en gaz offre peut-être une pression incorrecte.L'alimentation électrique (si l'apparil dispose d'une connexion électrique) est coupée.	Vérifier la position de la manette des brûleurs du four et/ou du gril.Vérifier l'alimentation en gaz et sa pression.Vérifier que l'alimentation électrique est branchée.Vérifier également que les autres apparèils de la cuisine fonctionnement.

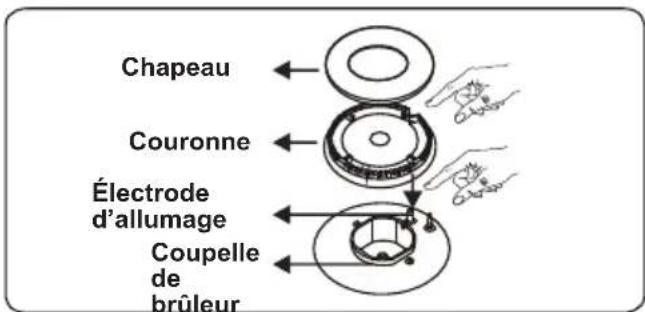

Les brûleurs de la table de cuisson ne s'allument pas.	Le chapeau et la couronne de brûleur sont mal assemblés.L'alimentation en gaz offre peut-être une pression incorrecte.La bouteille de gaz (le cas échéant) est peut-être vide.L'alimentation électrique (si l'apparil dispose d'une connexion électrique) est coupée.	Veiller à ce que les pieces des brûleurs soient correctement positionnées.Vérifier l'alimentation en gaz et sa pression.La bouteille de gaz a peut-être besoin d'être replacée.Vérifier que l'alimentation électrique est branchée.Vérifier également que les autres apparèils de la cuisine fonctionnement.
La flamme est orange/jaune.	Le chapeau et la couronne de brûleur sont mal assemblés.Composition du gaz différente.	Veiller à ce que les pieces des brûleurs soient correctement positionnées.La conception du brûleur peut entraîner une coloration orange/jaune de la flamme sur certaines zones du brûleur.Si l'on utilise l'appareil avec du gaz naturel, le gaz naturel de ville peut présenter une composition différente. Ne pas utiliser l'appareil pendant deux heures.
Le brûleur ne s'allume qu'en partie ou pas du tout.	Certaines parties du brûleur sont peut-être sales ou humides.	Vérifier que les pieces de l'appareil sont propres et sèches.
Le brûleur est bruyant.	-	Ceci est donc parfaitement normal. Le bruit peut s'atténuer à mesure que le brûleur chauffe.
Bruit -		Il est normal que certaines parties métalliques de la cusinière passent du bruit lors de leur utilisation.

6.2.TRANSPORT

S'il est nécessaire de transporter le produit, le placer dans son emballage d'origine et son carton d'origine. Respecter les indications de transport sur l'emballage. À l'aide de ruban adhésiif, fixer les éléments mobiles au produit afin d'éviter tout dommagependant le transport.

En l'absence de l'emballage d'origine, préparer un carton permettant de protégger l'appareil (notamment au niveau des surfaces externes) des risques extérieurs.

7. SPECIFICATIONS TECHNIQUES

7.1. TABLE DES INJECTEURS

G30 28-30 mbar 7,5 kW 545 g/h II2E+3+ FR Class:3	Gaz Naturel G20 20 mbar	Gaz Bouteille G30 28-30 mbar
BRULEUR RAPIDE
Repère d'injecteur (1/100 mm) 115 85
Puisance Nominale(kW) 3 3
Débit Nominal 285,7 I/h 218,1 g/h
BRULEUR SEMI-RAPIDE
Repère d'injecteur (1/100 mm) 97 65
Puisance Nominale(kW) 1,75 1,75
Débit Nominal 166,7 I/h 127,2 g/h
BRULEUR SEMI-RAPIDE
Repère d'injecteur (1/100 mm) 97 65
Puisance Nominale(kW) 1,75 1,75
Débit Nominal 166,7 I/h 127,2 g/h
BRULEUR AUXILIAIRE
Repère d'injecteur (1/100 mm) 72 50
Puisance Nominale(kW) 1 1
Débit Nominal 95,2 I/h 72,7 g/h

7.2. FICHE ÉNERGIE

Marque		oceanic
Modèle		OCEATG4S1 / OCEACTG4EB1 OCEACTG4EW1
Type de plaque de cuisson Gaz
Nombre de zones de cuisson 4
Technologie de chauffage - Auxiliaire Gaz
Taille - Auxiliaire cm 5,5
Efficacité energétique - Auxiliaire % N/A
Technologie de chauffage - Semi-rapide Gaz
Taille - Semi-rapide cm 7,5
Efficacité energétique - Semi-rapide % 59,0
Technologie de chauffage - Semi-rapide Gaz
Taille - Semi-rapide cm 7,5
Efficacité energétique - Semi-rapide % 59,0
Technologie de chauffage - Rapide Gaz
Taille - Rapide cm 10
Efficacité energétique - Rapide	% 57,0
Efficacité energétique de la plaque de cuisson	% 58,3
Cette plaque de cuisson est conforme à la norme EN 30-2-1
Conseils en matière d'économie d'énergieTable de cuisson- Utilisez des ustensiles de cuisine à fond plat.- Utilisez des ustensiles de cuisine de taillie appropriée.- Utilisez des ustensiles de cuisine avec couvercle.- Réduisez la quantité de liquides ou de graisse.- Lorsque le liquide commence à bouillir, réduisez le réglage.

VESTEL FRANCE 17 rue de la couture

94563 Rungis Cedex

Cet apparéil, ses accessoires et cordons se recyclent

A LA LIVRAISON

EN MAGASIN

EN DECHETERIE

ou

Points de collecte sur www.quefairedemesdechets.fr

Privilégiez la réparation ou le don de votre apparéil!

LETRI

+FACILE

NOTICE

oceanic

www.oceanic.com.eu

CE
