MANUAL DE UTILIZADOR OCEACTG4EB1 OCEANIC

Obrigado por escolher este produits.

Este Manual de Utilizador contém informações de segança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodométrico.

Por favor, despenda algo um tempo a ler este Manual de Utilizador antes de utilizes o seu eletrodomestico e guarde-o para referencia futura.

ícone	Tipo Significado
	NOTA Risco de lesão grave ou morte
	RISCO DE CHOQUE ELETRICO Risco de tensão perigosa
	INCÉNDIO Aviso; risco de incêndio/materialais inflamáveis
	PRECAUÇÂO Risco de danos materiais ou lesão
	IMPORTANT / AVISO Manusear corretamente oSYSTEMA

INDICE

1. INSTRUÇÉS DE SEGURANÇA 4
   1.1.Avisos Gerais de Seguranca 4
   1.2.Avisos de instalacao 7
   1.3.DuranteaUtilização 7
   1.4.Durante a Limpeza e Manutencao 8
   2.INSTALAÇÃO E PREPARACão PARA UTILIZACão. 11
   2.1. Instruções para o Instalador 11
   2.2.Instalacao da Placa 12
   2.3.Ligaço de Gás 13
   2.4. Conversao de gás (se disponible) 15
   2.5. Segura e Ligação Elétrica (Se disponible) 16
   3.CARACTERISTICAS DO PRODUTO 17
   4 UTILIZACAO DO PRODUCTO 18
   4.1. Utilização de Queimadores de Gás 18
2. LIMPEZA E MANUTENÇÃO 19
   5.1.Limpeza 19
   6.RESOLUÇÃO DE PROBLEMAS E TRASPORTE 21
   6.1. Resolucao de problemas 21
   6.2. Transporte 21
3. ESPECIFICAções TÉCNICAS 22
   7.1.Mesa do Injetor 22

1. INSTRUÇÉS DE SEGURANÇA

• Leia cuidadosamente todas as instruções antes de utilizes o seu eletrodométrico e guarde-as num local conveniente para consulta quando necessário.
• Este manual foi preparado para mais do que um modelo, portanto, o seu eletrodométrico poderá não possuir algumas das caractéristicas tão descritas. Por esta razão, é importante fazer parte atençao a quaisquer imagens aquando da leitura do manual operativo.

1.1. AVISOS GERAIS DE SEGURANÇA

• Este eletrodométrico pode ser realizado por crianças com 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentalais, sensoriais e fibras reduzidas ou com falta de experiência ou conheção a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodométrico de forma segura e que tenham sentido os perigos envolvidos. As crianças não devem brincar com o eletrodométrico. À limpeza e a manutençao por parte do'utilizar não deverão ser realizadas por crianças sem supervisão.
  A NOTE: O eletrodométrico e as partes acessíveis ficam quentes durante a utilização. Deverá ser tão cuidado para fazer址 nos elementos quentes. Mantenha crianças com idade inferior a 8 anos afastadas a menos que tenham supervisão continua.
  NOTA: Comida deixada sozinha numa plac com gordura ou oleo poderá ser algo perigoso e resultar em incério. NUNCA tente extinguir um incério com água. Desligue o eletrodométrico e tape a chama para uma tampa ou cobertor de incério.
  CUIDADO: o processo de cozedura tem de ser supervisionado. Um processo de cozedura curto tem de ser sempre supervisionado.

NOTA: Perigo de incério: Não coloque itens sobre as superfícies de cozedura.

1 NOTE: Se a superficie estiver rachada, desligue o eletrodomestico para fazer a possibidade deCHOQUE elétrico.

• Para modelos com tampa depla incorpORA, limpe quaisquer derrames da tampa antes de autilizar e deixe que o fogao arrefeca antes de fechar a tampa.
• Não manuseie o eletrodométrico através de um temporizador externo ouSYSTEMA de controlo remoto separado.
• Não utilize detergentes abrasivos ou escvas de arame para limpar as superficies doorno. Estas podem riscar as superficiesndo que isto poderá resultar emfractionamento da porta de vidro ou danos nas superficies.
• Não utilize detergentes de vapor para limpar o eletrodométrico.
• O seu eletrodométrico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais.
• Os trabalho de manutençao e reparacao so deverao ser realizados por tecnicos de service autorizados. Os lavoros de instalacao e reparacao que sejam realizados por tecnicos não autorizados poderao ser perigosos. Não altere ou modifique, de forma alguma, as espécificações do eletrodométrico. Proteções de placac inadequadas poderao causar acidentes.
• Antes de connectar o seu eletrodométrico, certifique-se de que as condições de distribuição local (natureza do gás e pressão do gás ou frequência e tensão da eletricidade) e os ajustes do eletrodométrico são compatíveis. As espécificações para este eletrodométrico são identificadas na etiqueta.

CUIDADO: Este eletrodométrico foi设计理念

apenas para cozhar alimentos e serve apenas para uso dométrico. Não deverá ser utilizesdo para qualquer及其他 propósito ou em qualquer othera aplicação, como por exemplo, Utilização não dométrica, em ambiente comercial ou para aquecer uma divisão.

• Este eletrodométrico não está connectado a um dispositivo de ventilação. Deverá ser instalado e connectado de acordo com as regulamentações de instalação atuais. Deverá ser dada atençao em particular aos requisitos relevantes relativamente à ventilação.
• Se o queimador não acender antes 15segundos, páre de manusear o dispositivo e abra a porta do compartmento. Aguarde, pelo menos, 1 minuto antes de tentar acender novamente o queimador.
• Estas instruções são são validas se o símbolo do País correto surgir no eletrodométrico. Se o símbolo não surgir no eletrodométrico, consulte as instruções和技术icas que descriver como ALTERAR o eletrodométrico para que coincida com as condições de utilizesçao do País.
• Todas as medidas possíveis foram tomadas para assegurar a sua segança. Uma vez que o vidro pode partir, deverá ser todo cuidado aquando da limpeza. Evite bater ou danIFICAR o vidro com acessórios.
• Certifique-se de que o cabo de alimentação não é preso ou danificado durante a instalação. Se o cabo eletrico estiver danificado,deerá ser substituído pelo fabricante,agenté de的服务o ou por pessoas qualificadas similares de modo à fazer perigos.

• Se o seu eletrodométrico possuir uma placá de cozedura fabricada de vidro ou vidro de cerâmina: CUIDADO: “No caso de quebra do vidro da placá”: - desligue imeditamente todos os queimadores e quaisquer elementos de aquecimento eletrico e isole o eletrodométrico da alimentação eletrica,

• não toque na superficie do eletrodométrico,

• não utilize o eletrodométrico.

• Deve manter as crianças e os animais afastados deste aparelho.

1.2. AVISOS DE INSTALLação

• Não manuseie o eletrodométrico antes de o mesmo estar totalmente instalado.
• O eletrodométrico deverá ser instalado por um técnico autorizzato. O fabricante não é responsavel por quando quer danos que possam ter ocorrido devido de uma colocação e instalação inefficientes por parte de pessoas não autorizadas.
• Quando o eletrodométrico for desembalado, certifique-se de que não foi danificado durante o transporte. No caso de um defeito, não utilize o eletrodométrico e contacte um agente de的服务 é qualificado imeditamente. O materialutilizando no embalamento (nylon, agrafos, isopor, etc.) pode ser perigoso para crianças e deverão ser imeditamente removidos e recolhidos.
  Proteja o seu eletrodomestico da atmosfera. Não o exponha ao sol, a chuva, a neve, ao po ou a humidade em excesso.
• Os materiais que rodeiam o eletrodométrico (ou seja, armários) deverão encontrar suportar uma temperatura minima de 100^ .
• A temperatura da superficie inferior da placà poderá augmentar durante o manuseamento, portanto,deerá ser instalada una placà debaixo do produits.

1.3. DURANTE A UTILIZAZão

• Não cologne materiais inflamáveis ou combustíveis em ou proxies do eletrodométrico quando o mesmo estiver a funcional.
• Não pulverize aerossós proxies ao aparecido quando estiver a funcional.

Não deixe o fogão sozinho quando cozinho com áleos liquidos ou solidos. Osleasedos poderao pegar fogo em condições de aquecimento extremas. Nunca coloqueágua sobre as chamas que são causadas pelo áleo, ao invés disso, desluge o fogão e cubra a panela com a tampa ou com um cobertor de incência.

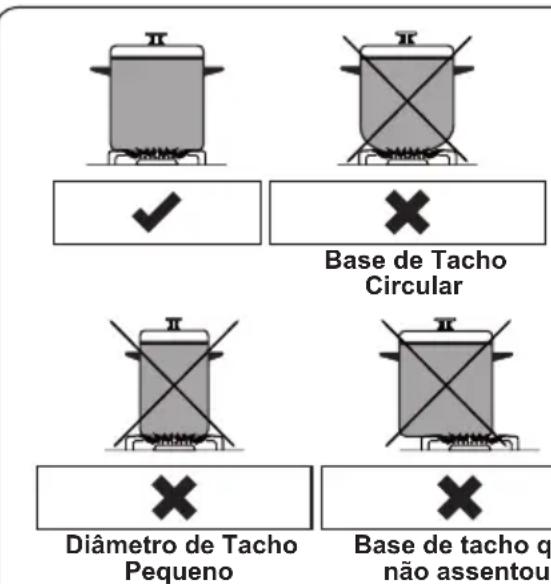

• Coloque sempre as panelas no centro da zona de cozedura e coloque as pegas numa posicao segura para que não fiquem presas ou lhes batam.
• Se o produit não for正常使用 durante um longo periodo de tempo, deslgue o interruptor de controle principal. Fecha a valvula de gás quando um eletrodométrico a gás não estiver a ser utilizado.
• Certifique-se de que os botões giratórios de controlo do eletrodométrico está sempre na posicao “0” (stop) quando o eletrodométrico não estiver a ser realizado.

CUIDADO: A utilização de um eletrodométrico a gás resulta na produção de calor, humididade e produits de combustão na divisão em que foi instalado. Certifique-se de que a cozinha está bem ventilada, especialmente quando o eletrodométrico estiver a ser realizado. Mantenha os orificios de ventilação natural abertos ou instale um dispositivo de ventilação mecânica (exaustor de extração mecânica).

• A utilização intensiva e prolongada do eletrodométrico poderá exigir ventilação adicional, como por exemplo, abrindo uma janela ou, para uma ventilação mais eficiente, por exemplo, AUGMENTANDO O Nível DE VENTILAGÉMOCANICA SEMPLE que necessário.

1.4. DURANTE A LIMPEZA E MANUTENÇÃO

• Certifique-se de que o seu eletrodométrico está desligado da alimentação principal antes de realizar qualquer operação de limpeza ou manutenção.
• Não retire os botões giratórios de controle para

limpar o paine de controlo.

• Para fazer a eficiência e a segurarca do seu eletrodométrico, recomendamos que utilize sempre peças suplentes originais e que contacte os agentes de service autorizados sempre que necessário.

DECLARATION DE Conformidade CE

C E Declaramos que os outros produits cumprem com as Diretivas, Decisões e Regulamentoações Europeias e com os requisitos listedos nos padrões referenciados.

Este eletrodométrico foi indicado para ser apenas realizado para cozinha em casa. Qualquer outras城市建设ação (como por exemplo, aquecer uma divisão) é inadequada e perigosa.

As instruções operativas aplicam-se a variedo modelos. Podera notar dificências entre estas instruções e o seu modelo.

Eliminação da sua Máquina antiga

Este símbolo no produit ou na embalagem indica que este produit não poderá ser tratado como residuo domestico. Ao invés disso,deerá ser entrega no punto de recolha adequado para a reciclagem de equipamento

elétrico e eletrónico. Ao assegurar que este produit é eliminado corretamente, irá fazer a evacitar consequências potencialmente negativas para o ambiente e para a Saúde humana que poderiam, de outra forma, ser causadas pelo manuseamento inadequado de resíduos deste produits. Para informações mais detolhadas sobre a reciclagem deste produits, por favor, contacte a secretaria da sua cidade, o seu的服务o de eliminação de resíduos dométricos ou o revendedor onde adquiriu este produits.

2. INSTALLação e PREPARAGIÇAO PARA UTILIZACAO

NOTA: Este eletrodométrico deverá ser instalado por uma pessoa de服务于 autorizada ou专业技术e

qualificado, de acordo com as instruções在这i.
neste guia e em conformidade com as
regulamentoas locais atuais.

• A instalação incorrente pode causas lesões ou danos, Pelosi quais o fabricante não assume qualquer responsabilité e para os quais a garantia não sera valida.
• Antes da instalacao, certificque-se de que as condições de distribuiacao local (tensao eltrica e frequencia e/ ou natureza do gas e da pressao de gas) e os ajustes do eletrodomestico são compatveis. As condições de ajuste para este eletrodomestico são identificadas na etiqueta.
• As leis, decretos, diretivas e padrões em vigor no País de'utilisation devem ser seguidos (regulamentoções de segurança, reciclagem adequada de acordo com as regulamentoções, etc.).

2.1. INSTRUÇÉS PARA O INSTALLADOR Requisitos de ventilação

• Para divisões com um volume inferior a 5 m³, é necessária uma ventilação permanente de 100 cm² de area livre.
• Para divisões com um volume entre 5m^3 e 10m^3 , é necessária uma ventilação permanente de 50cm^2 de area livre, a menos que a divisão tenha uma porta que abra diretamente para o exterior sento que está caso não é necessária qualquer ventilação permanente.
• Para divisões com volume superior a 10m^3 , não é necessária uma ventilação permanente.

Importante: Independentelemento do tamanho da divisao, todas as divisoes

deverão ter acesso direto para o exterior através de uma janela aberta ou equivalente.

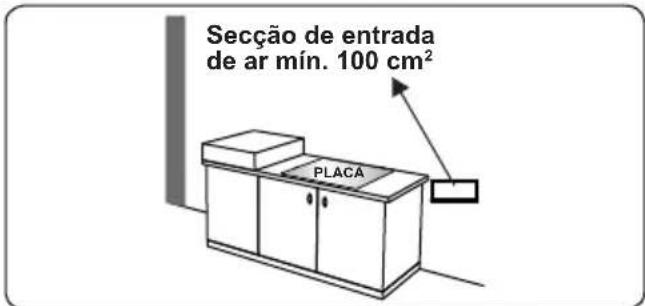

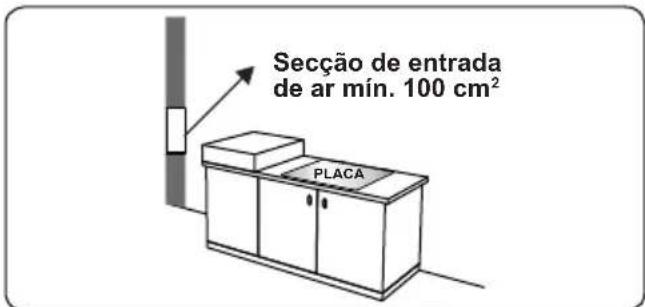

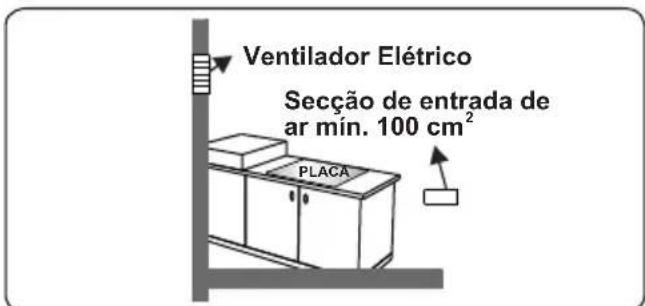

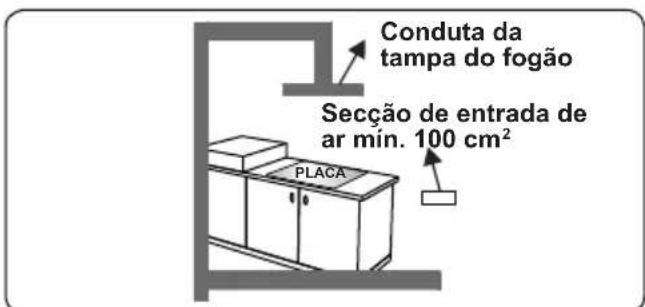

Esvaziar gases queimados do ambiente

Os eletrodomesticos a gas exelem gas queimado para o exterior, diretamente ou atraves de um exaustor com uma chamé. Se não for possível instalar o exaustor, instale uma ventoinha na janela ou na parede que tenha accesso a ar fresco. A

ventoinhadeera teracapacidade de alterarovolumedearanacozinhaa um微量元素de4a5zeresporhora.

Instruções gerais

• Ao s摆在 o material de embalamento do eletrodométrico e seucessórios, certificque-se de que o eletrodométrico não está danificado. Se suspeitar de qualquer dano, não o utilize e contacte, imeditamente uma pessoa de的服务o autorizada ou专业技术o qualificado.
• Certifique-se de que não existem materiais inflamáveis ou combustíveis nas proximas, como por exemplo, cortinas, oleo, roupas, etc. que possamPEGAR fogo.
• A bancada e a mobília circundente ao eletrodométrico deverão ser fabricadas

de materiais resistentes a temperatas acima de 100^

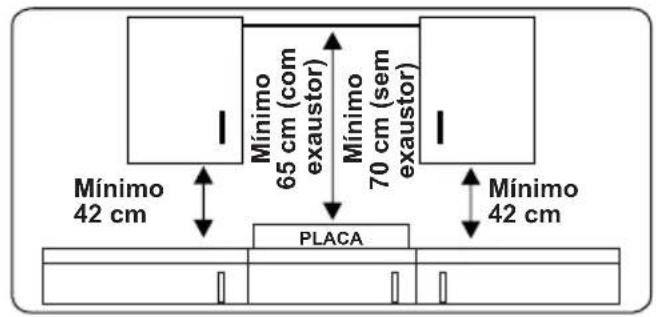

• Se um exaustor ou armário for instalado acima do eletrodométrico, a distência de segança entre a bancada e qualquer exaustor/armáriodeeráser a que se indica abaixo.

• O eletrodométrico não devaré ser instalado diretamente por cima de uma boa, frigorífico, congelador, boa de lavar ou boa de secar.
• Se a base do eletrodométrico for accessivel, uma barreira feita de material adequadodeer ser colocada baixo da base do eletrodométrico, assegurando que não existe acesso à base do

eletrodoméstico.

• O eletrodométrico poderá ser colocado perto de outra mobília desde que, na area onde o eletrodométrico for colocado, a alta da mobília não exceeda a alta da bancada.

2.2. INSTALLação DA PLACA

O eletrodométrico é fornecido com um kit de instalação incluindo material de selagem adesiva, suportes de fixação e parafusos.

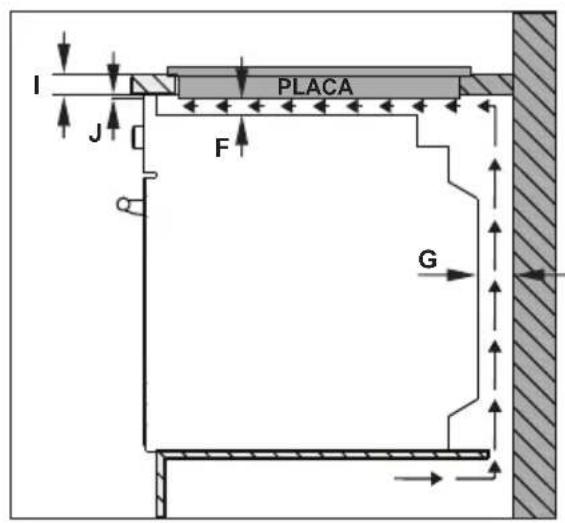

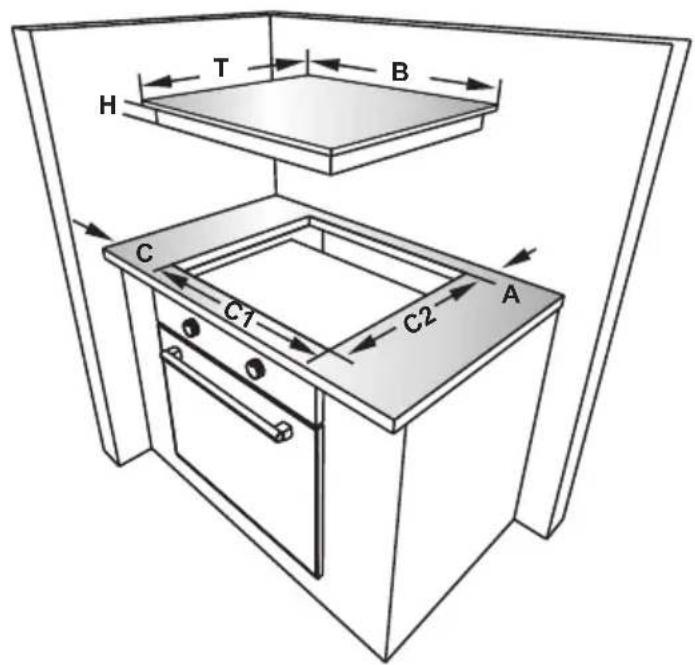

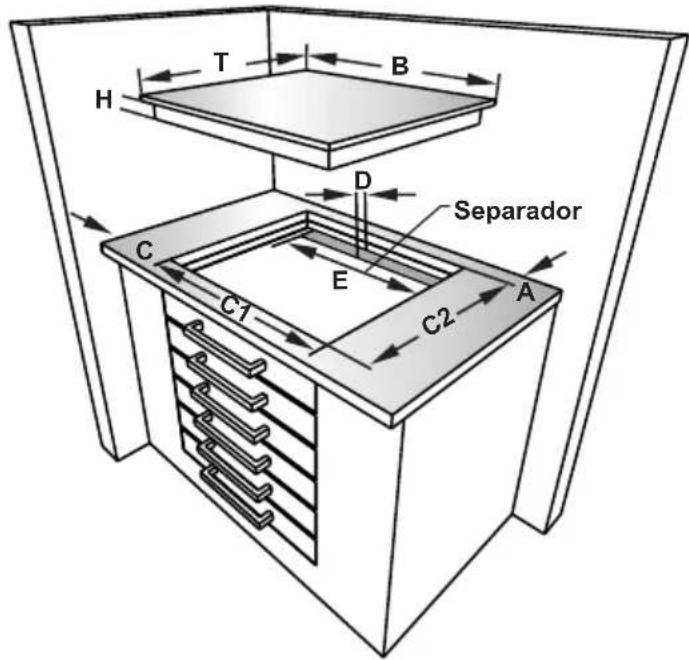

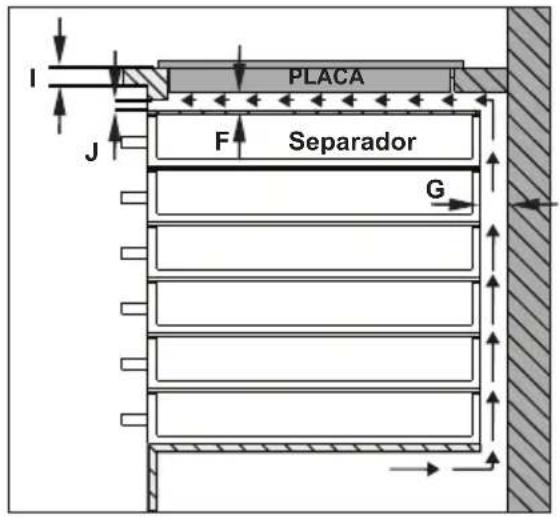

• Corte as dimensoes da abertura tal como indica na imagem. Localize a abertura na bancada para que, après aplaça ser instalada, os seguients requisitos sejam seguidos:

B (mm) 580 min. A (mm) 50
T (mm) 510 min. C (mm) 100
H (mm) 40min. E (mm) 500
C1 (mm) 560 min. F (mm) 10
C2 (mm) 490 G (mm) 20
D (mm) 50I (mm) 25
J (mm) 5

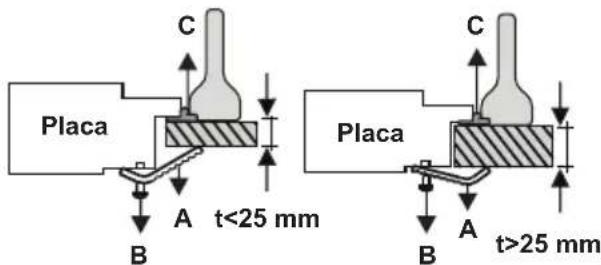

• Coloque a placá na ranhura. Marque a localização da placá na bancada.

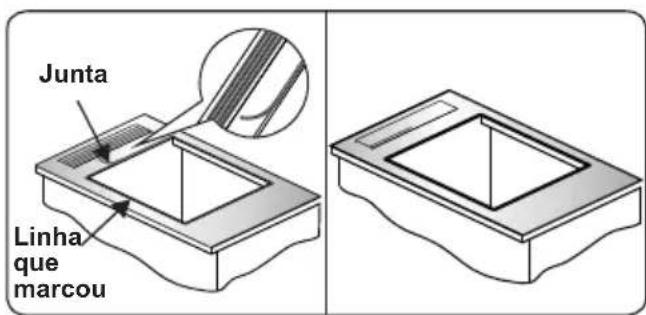

• Remova a plac. Coloque a junta na LINHA que marcou. Certifique-se de que a LINHA esteja alinhada com a junta. Certificque-se de que as junções se sobrepoeim nos cantos e não existe qualquer falha ao longo do material de selagem.

• Insira o eletrodométrico na abertura e fixe-o na posicaoutilizando suportes (A) e parafusos (B). Ajuste a posicao dos suportes dependendo da espessura da bancada e aperte os parafusos

de forma adequada. Retire, com cuidado, qualquer material de selagem em excesso (C) da parte exterior do eletrodomestico.

2.3. LIGAÇAO DE GÁS

Montagem da alimentacao de gás e verificacao de fugas

Conecte o eletrodomestico é fabricado de acordo com todas as regulamenteções e padões locais e internacionais. Primeiro, verifique que tipo de gás está instalado no fogão. Estas informações está disponible num autocolante na traseira do fogão. Pode

encontrar informações relacionadas com os)\ tipos de gás adequados e com os injetores\ de gás adequados naanela de dados\ tehnicos. Verifique se a pressão de gás\ de alimentação coincide com os价值观es\ indicados naanela de dados Tecnicos para\ conseguir fazer uma utilização eficiente e\ para assegurar oconsumo de gás minimo. Se a pressão do gásutilizando for differente\ da dos values indicados ou se não for\ estavel na sua area, poderá ser necessário\ para montar um regulator de pressão\ disponível na entrada de gás. Deverá\ contactar um centro de service autorizational\ para fazer these ajustes.

Pontos que devem ser verificados durante a montagem da mangueira flexivel:

• Se a conexão de gás for realizada através de uma mangueira flexível fica na entrada de gás da placá,deerá ser fixado numa abraçadeira de tubo.
• Conecte o seu eletrodomestico com uma mangueira curta e duradoura que seja o mais proxima possivel da fonte de gás.
• O comprimento máximo permitido da mangueira é de 1,5 m.
• O disposicao deve ser ligado em conformidade com as normas locais relativas ao gás.
• A mangueiradeeraermantada longede areasquepostam aqueceratetemperaturasuperioresa 90^
• A mangueira não deverá estar rachada, estragada,ograda ou vincada.
• Mantenha a mangueira longe de cantos afiados e objetos que se possam mover.
• Antes de montar a conexão,deeracertificar-se de que a mangueira nãoestádanificada.Usezáguaaferverouliquidosdefugaspararealizaravarivacação.Naoutilizechamasabertasparavericarafugaedgas.
• Todos os itens de metal que sejam realizados durante a conexão de gás deveração estar livres de ferrugem. Verifique a data de validade de quaisquer componentes realizados para a conexão.

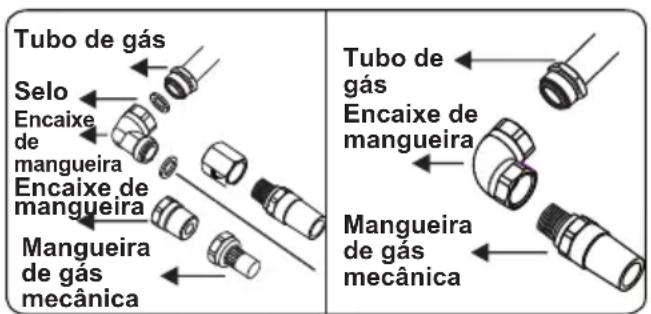

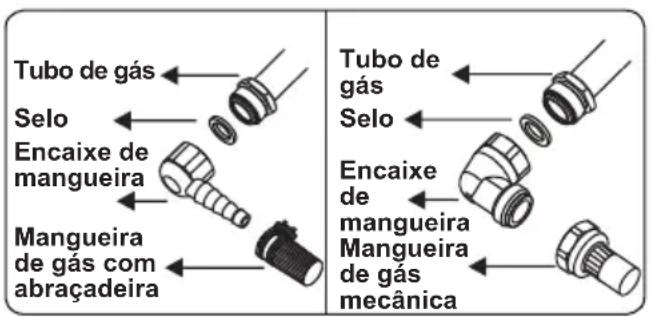

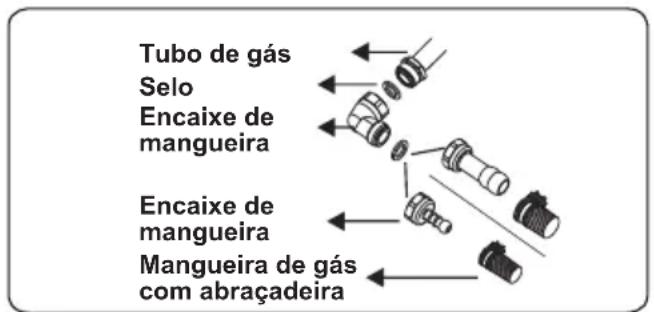

Pontos que devem ser verificados durante a montagem da conexão de gás fixa:

O método utilisé para montar una conexão de gás fixa (conexão de gás com roscas, por

exemplo, uma porca) varia de acordo com o País em que se encontra. As peças mais comuns para o seu País são fornecidas com o seu eletrodométrico. Quaisquer outras peças necessarias poderao ser fornecidas como peças suplentes.

Durante a conexão, mantenha sempre a porta no coletor de gás fixa quando roda a contraporça. Utilize chaves de tamanho adequado para uma conexão segura. Para superficies entre algumas componentes utilize sempre os selos fornecidos no kit de conversão de gás.

Os selos'utilizados durante a conexão deveração también ser aprovados para utilizesçao em ligações de gás. Não utilize oselos de canalização para ligações de gás.

Lembre-se que este eletrodométrico está pronto a ser connectado à alimentação de gás no País para o qual foi produzido. O principal País de destino está indicado na traseira do eletrodométrico. Se necessitar de ou/utilizar noutro País, qualquer uma das conexões na imagem abaixo poderá ser necessária. Nesse caso, contacte as autoridades locais para saber mais sobre a conexão de gás correta.

O fogãodeer ser instalado e mantido por um的技术o de gas especialico e registado de acordo com a leiislação de seguranca atual.

NOTA: Não utilize chamas abertas para verificar fugas de gás.

2.4. CONVERSÉO DE GÁS (SE DISPONÍVEL)

O seu eletrodométrico foicriado para operar com gás GPL/GN. Os queimadores de gás poder ser adaptados a differentestipso de gás substituindo os injetores correspondentes e ajustando o tamanho de chama minimo adequado ao gás emutilação. Para tal, os passos seguidesdevem ser realizados:

Mudança de injetores

Queimadores de plac

Corte a alimentacao de gas principal e deslgue o eletrdomestico da alimentacao eletrica principal.

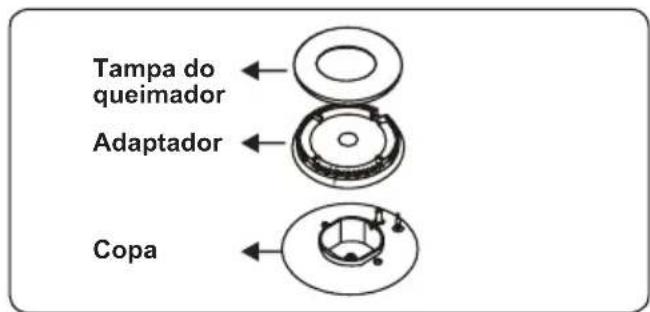

- Remova as tampas do queimador e os adaptations.

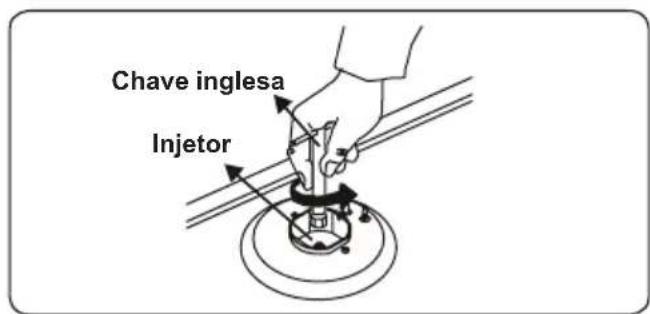

- Utilize una chave inglesia de 7 mm para desaparafusar os injetores.
- Substitua o injectoridos do kit de conversao de gás, com os diametros correiros para o tipo de gás que vai ser realizado, de acordo com aanela do injector de gás.

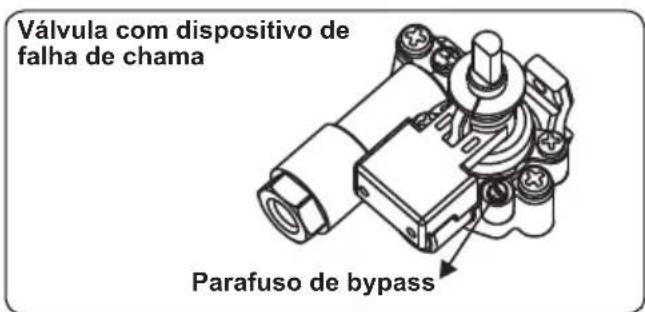

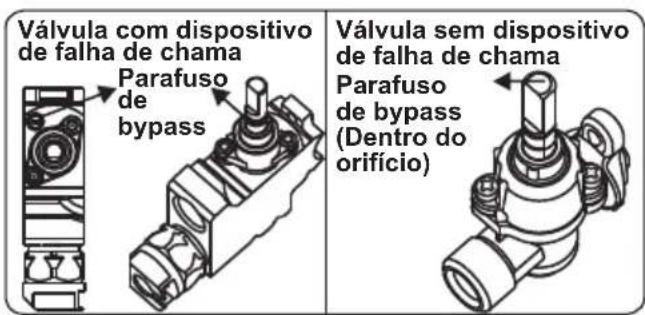

Ajustar a posicao de chama reduzida

Em primeiro lugar, certifique-se de que o eletrodométrico está desligado da alimentação eletrica principal e de que a alimentação de gás está aberta. A posicao

de chama minima é ajustada com um parafuso de casa chata localizzato na valvula. Para valvulas com um dispositivo de segurarca de falha de chama, o parafuso localiza-se na lateral do eixo da valvula tal como indicaçao nas imagens. Para valvulas sem um dispositivo de segurarca de falha de chama, o parafuso localiza-se no interior do eixo da valvula tal como indicaçao na imagem abaixo. Para fazer ajustes a posicao da chama de forma mais fácil, recomendamos que remove o painei de controlo (e o microinterruptor se o seu Modelo possuir um) durante a alteracao.

Para determinar a posicao minima, acenda os queimadores e deixe-os na posicao minima. Com a ajuda de uma很小aqueena chave de fendas, aperte ou desaperte o parafuso de bypass em circa de 90 graus. quando a chama tiver um comprimento de pelo menos 4mm ,o gas está bem distribuido.Certifique-se de que a chama nao morre quando passa do maximo para o minimumo. Crie um vento artificial com a sua mao na direcao da chama para ver se as chamas estao esteves.

O parafuso de bypassdeeraser libertado para conversao de GPLpara GN.Para conversao GN para GPL o parafuso de bypassdevera seraperto.Certificque-se de que o eletrodomestico está desligado da alimentacao eltrica principal e de que a alimentacion de gas está aberta.

Alterar a entrada de gás

Para algunos paises, o tipo de entrada de gás pode ser diferente para gases GN/GPL. Neste caso, retire os componentes

de conexão atual e as porcas (se existrem) e connecte a nova alimentação de gás de forma adequada. Em todas as condições, todos os componentes realizados nas conexões de gásdeerão ser aprovados pelas autoridades internacionais e/ ou locais. Em todas as conexões de gás, consulte a cláusula "Montagem de alimentação de gás e verificação de fugas" explicada acima.

2.5. SEGURANÇA E LIGAÇAO ELETRICA (SE DISPONÍVEL)

NOTA: A ligação eletrica deste eletrodométricodeeraser realizada poruma pessoas de service autorizada

ou专业技术e, de acordo com as instruções;neste guia e em conformidade com as regulamenteos locais atuais.

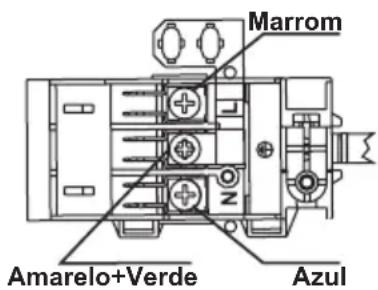

NOTA: O ELETRODOMÉSTICO DEVERÁ TER LIGACÇÃO A TERRA.

• Antes de conectar o eletrodométrico à alimentação eletrica, a classificação de tensão do eletrodométrico (indicada na placá de identificação do eletrodométrico)deerá ser verificada quando a correspondência com a tensão de alimentação eletrica disponible e a cablagem eletrica principaldeeráwhelguir manusear a classificação de tensão do eletrodométrico (também indica na placá identificadora).
• Durante a instalação, certifique-se de que são utilizados cabos isolados. Uma ligação incorrente pode danIFICAR o seu eletrodométrico. Se o cabo principal estiver danificado e necessitar de ser substituído, a substituiçãodeerá ser realizada por pessoal qualificado.
• Não utilize adaptadores, tomas multiples e/ou extensions.
• O cabo de alimentaçãodeeraser mantido afastado de partes quentes do eletrodométrico e não devaraderobrado ou comprimido. Caso contrário, o cabo poderaficar danificado, causando um curto circuito.

• Se o eletrodométrico não estiver conectado à alimentação principal com uma tomada (com pelo menos um espaçoamento de contacto de 3 mm),deer serutilido um interruptor isolador multipolarde modoacumprir com as regulamenteções de segança.

• O interruptor com fusíveldeer ser fácilmente acedo assim que o eletrodométrico tiver sido instalado.

• Certifique-se de que todas as conexões está bem apertadas.
  Fixe o cabo de alimentacao no grampo do cabo e(before feche a tampa.
• A conexão da caixa terminal é colocada na caixa terminal.

3. CHARACTERISTICAS DO PRODUCTO

Important: As espécificações do produits variam e a aparência do seu eletrodométrico poderá serDIFFÉNE daquilo que é indicado nas imagens abaixo.

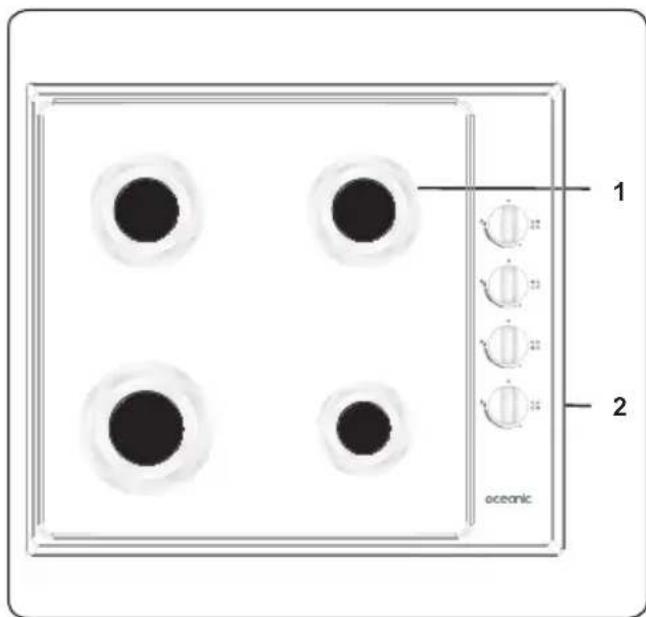

Lista de Componentes

1. Queimador de Gás
2. Paine de Controlo

4. UTILIZACAO DO PRODUCTO

4.1. UTILIZACAO DE QUEIMADORES DE GÁS

Ignião dos queimadores

O*símbolo de posição acima de cada botão giratório de controlo indica o queimador que o botão giratório controla.

Igniãomanual dos queimadores de gás

Se o seu eletrodométrico não estiver equipado com uma ajuda de igniação ou no caso de existir uma avaria na redeétrica, siga os procedimentos listedos abaixo.

Para queimadores de plac: Prima o botão giratório do queimador que deseja acender e mantenha-o premido quando o roda no sentido contrário ao dos ponteiros do relógio até que o botão giratório esteja na posicão "maximum" (maximo). Continue a premir o botão giratório e mantenha um fósforo acesso, isqueiro ou outra ajuda manual na circunferência superior do queimador. Mova a fonte de ignião para longe do queimador assim que vir uma chama estável.

Ignião eletrica atraves de botão giratório de controlo

Prima o botão giratório do queimador que deseja acender e mantenha-o premido quando o roda no sentido contrário ao dos ponteiros do relógio até atingir uma posicao de 90 graus. O microinterruptor debaixo do botão giratório irá Criar faíças atraves da vela incandescente quando o botão giratório de controlo estiver premido. Prima o botão giratório até que veja uma chama estável no queimador.Dispositivo de segança de chama

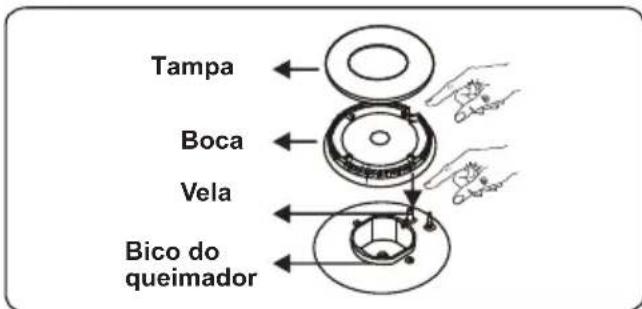

Queimadores de plac

Placas equipadas comPOSITivo anti falha de chama que proportiona segurar em caso de chama extinguivel acidentalmente. Se se der o caso, oPOSITivo irá bloquear as linhas de gás do queimador e irá fazer qualquer acumulação de gás não queimado. Aguarde 90segundos antes de voltar a acender um queimador de gás apagado. Controlos de Placa

Queimador de plac

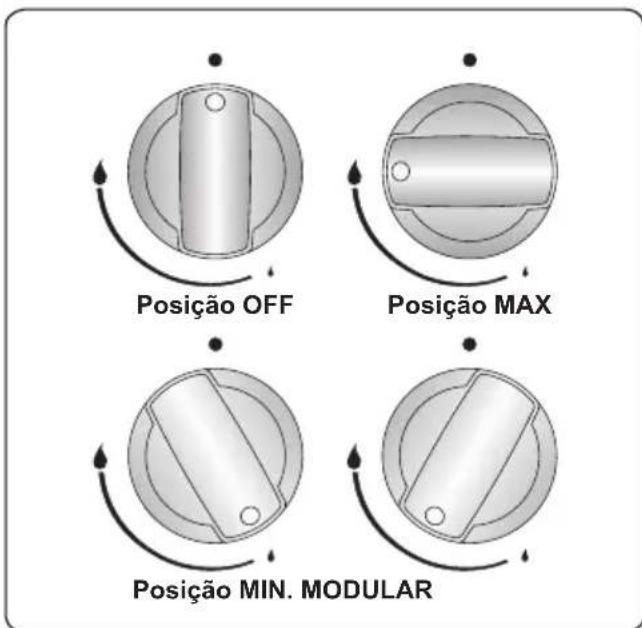

O botão giratório tem 3 posições: off (0), maior (simpilo de chama grande) e minimo (simpilo de chama很小). Acenda o queimador com o botão giratório na posção "maximo"; poderá então fazer a forca da chama entre as posições

“maxima” e “minima”. Não opere os queimadores quando o botão giratório estiver entre as posições “maxima” e “minima”.

Apos acender, verifique visualmente as chamas. Se vir uma ponta amarela, chama levantada ou instavel, desluge o fluxo de gás e(before verifique a unidade das tampas do queimador e as bocas assim que tiverem arrefecido. Certifique-se de que não existe liquido nas tampas do queimador. Se o queimador acender acidentalmente, deslgue os queimadores, ventilé a cozinha com ar fresco e aguarde, pelo menos, 90 segundos antes de tentar acender novamente.

Para desligar os queimadores da placacrode o botao giratorio do queimador daplaca no sentido dos ponteiros do relógiopara a posicao 0' para que o marcadorno botao giratorio do queimador da placaponte para cima.

A sua placatemqueimadoresde differedes diamevos. Iracperceberquea forma mais economica deutilizargás escolher o queimador de gascom tamanho correto para o tamanho da sua panela e colocar a chama na posicao“minima”assim que for atingido o punto de ebulicao. Recomendamos que cubra sempre a sua

panela para evaporar perda de calor.
Para obter um desempenso maximo dos queimadores principales, sugerimos que utilize tachos com os seguients diamétros de fundo plano. Utilizando tachos mais preocupos do que as dimensoes minimas indicadas abaixo irao Criar perda de energia.

Certifique-se de que as pontas das chamas nao se espalham para fora da circumferencia exterior do tacho uma vez que isto pode danIFICAR os acessorios de plastico, como por exemple, pegas.

Desligue a valvula de controlo de gás principal quando os queimadores não estiverem a ser realizados durante periodos prolongados de tempo.

NOTA:

• Utilize apenas panelas de dato plano com bases espessas.
• Certifique-se de que o财运 da panela está seco antes de a colocar no queimador.
• A temperatura das partes acessveis poderá ficar altaupon o eletrodométrico está a funciona. É imperativo que crianças e animais sejam mantidos afastados dos queimadores durante e après a cozedura.
• Ao s a utilizesao, a plac mantem-se muito quente durante um periodo de tempo prolongado. Não lhe toque nem coloque qualquer objecto em cima.
• Nunca coloque facas, garfos, colheres e tampas em cima da placu uma vez que ficarão quentes e poderaocausear queimaduras graves.
• Não deixe que as pegas das panelas ou quaisquer outros utensílicos de cozinha para se projetakem sobre a extremidade da bancada do fogão.

Base de tacho que não assentou

5. LIMPEZA E MANUTENÇA O

5.1. LIMPEZA

NOTA: Desligue o eletrodomestico e deixe que o mesmo arrefeca antes de realizar a limpeza.

Instruções Gerais

• Verifique se os materiais de limpeza são os adequados e recomendados pelo fabricante antes de os utilizen no seu electrodométrico.
• Utilize detergentes em creme ou liquidos que não contenham particulas. Não utilize cremes causticos (corrosivos), pos de limpeza abrasivos, palha de aço ou ferramentas rígidas uma vez que estas podem danificar as superficies do fogão.

Não utilize detergentes que contenhamn partículas uma vez que as estas poderão arranhar o vidro, as es esmaltadas e/ou pintadas do seu codométrico.

Se houver derrame de quaisquer liquidos, limpe-os imeditamente para evapor que as partes fiquem danificadas.

Não utilize detergentes de vapor para limpar qualquer parte do eletrodométrico.

Limpeza da Placa de Gás

• Limpe a placá de gás com regularidade.
• Retire os suportes de panelas, tampas

e bocas dos queimadores de plac.

• Limpe a superficie da placá com um pano suave embarbido em água com sabão. Depois, limpe a superficie de placá novamente com um pano humido e seque-o.
• Lave e enchagine as tampas do queimador da plac. Não as deixe molhadas. Seque-as imeditamente com um pano seco.
• Certifique-se de que volta a montar todas as partes corretamente antes a limpeza.
• As superficies dos suportes das panelas poderao fazer riscadas com o tempo devido a utilização. Isto não é um problema de producao.

Não utilize palha de aço para limpar qualquer parte da plac.

Certifique-se de que não entraágua nos queimadores uma vez que isto poderá bloquear os injetores.

Limpar as Partes de Vidro (se disponible)

• Limpe as partes de vidro do seu eletrodométrico com regularidade.
• Utilize um detergente limpa-vidros para limpar o interior e o exterior das partes de vidro. Depois, enchaque e seque-as inadequamente com um pano seco.

• Limpe as partes esmaltadas do seu eletrodométrico com regularidade.
• Limpe as partes esmaltadas com um pano suave embarbido em água com sabão. Depois, limpe-as novamente com um pano humido e seque-as.

Não limpe as partes esmaltadas quando não está quentes da cozedura.

Não deixe vinagre, café, leite, sal, aigua, limao ou sumo de tomate em cima do esmalte durante um longo tempo de tempo.

Limar as Partes em Aço Inoxidável (se disponíveis)

• Limpe as partes em aço inoxidável do seu eletrodométrico com regularidade.
• Limpe as partes em aço inoxidável com um pano suave embarbido em água.

Depois, seque-as adequamente com um pano seco.

Não limpe as partes em aço inoxidável quando não está quentes da cozedura.

Não deixe vinagre, café, leite, sal,água, limão ou sumo de tomate em cima do aço inoxidavel durante um o periodo de tempo.Manutenção

NOTA: A manutenção deste eletrodométricodeeraser realizada apenas poruma pessoas de servicezidada ou por um专业技术o qualificado.

Outros Controlos

• Verifique periodically a data de vencimento do tubo de ligação do gás
• Verifique, periodically, o tubo de conexão de gás. Se for encontrar um defeito, contacte um fornecedor de service autorizzato para proceedar a substituição.
• Se for escondido um defeito aquando do manuseamento dos botões giratórios de controlo do eletrodométrico, contacte um fornecedor de serviços autorizzato.

6. RESOLUÇÃO DE PROBLEMAS E TRASPORTE

6.1. RESOLUÇÃO DE PROBLEMAS

Se acredassim tiver um problema com o seu eletrodomestico,apos a verificacao destes passos de resolucao de problemas basicos, por favor, entre em contacto com a persona de service autorizada ou com um techniciano qualificado.

Problema Causa	Possível Solutação
Queimadores de placna não funciona.	Os queimadores poderão estar na posicao "off".A pressao de fornecimento de gás poderá estar incorreta.A alimentação (se o eletrodométrico tiver alimentação eletrica) está desligada.	Verifique a posicao doorno e / ou o botão giratório de controlo do queimador da grelhavVerifique o fornecimento de gás e a pressão de gás.Verifique se existe alimentação eletrica. Verifique quando se outros eletrodométricos da cozinha está a funciona.
Queimadores de placna não acabem.	A tampa e a boa do queimador não está bem montadas.A pressão de fornecimento de gás poderá estar incorreta.O cilindro LPG (se aplicável) poderá estar vazio.A alimentação (se o eletrodométrico tiver alimentação eletrica) está desligada.	Certifique-se de que as partes do queimador foram colocadas corretemente.Verifique o fornecimento de gás e a pressão de gás.O cilindro LPG pode necessitar de ser substituído.Verifique se existe alimentação eletrica. Verifique quando se outros eletrodométricos da cozinha está a funciona.
A cor da chama é laranja / amarela.	A tampa e a boa do queimador não está bem montadas.Composições de gás发展目标.	Certifique-se de que as partes do queimador foram colocadas corretemente.Devido ao design do queimador, a chama pode aparecer ser laranja / amarela em certas和地区 do queimador.Se manusear o eletrodométrico com gás natural, o gás natural de cidadode poderá ter compositionsdigitantes. Não manuseie o eletrodométrico durante algumas horas.
O queimador não acende ou acende apenas parcialmente.	As partes do queimador poderão não estar limpas ou secas.	Certifique-se de que as partes do eletrodométrico está secas e limpas.
O queimador aparanta está ruidoso.	-	Isto é normal. O ruido poderá reduzir quando aquecem.
Ruido -		É normal que algumas partes de metal no foguem produzam ruido aquando da utilização.

6.2. TRANSPORTE

Se necessitar de transporte o produto, utilize a embalagem do produto original e transporte-o'utilizando a caixa original. Siga os sinais de transporte indicados na embalagem. Ponha fita-cola em todas as partes independentes do produto para fazer danos no produto durante o transporte.

Se não tiver a embalagem original, prepare uma caixa de transporte para que o eletrodométrico, especialmente as superficies exteriorores do produto, fique protegado contra ameaças externas.

7. ESPECIFICAções TÉCNICAS

7.1. MESA DO INJETOR

G30 28-30 mbar 7,5 kW 545 g/h II2E+3+ FR Class:3 G20	20 mbar G30 28-30 mbar
QUEIMADOR RÁPIDO
Injector (1/100 mm) 115 85
Índice nominal (kW) 3 3
CONSUMO EM 1h 285,7 l/h 218,1 g/h
QUEIMADOR SEMI RÁPIDO
Injector (1/100 mm) 97 65
Índice nominal (kW) 1,75 1,75
CONSUMO EM 1h 166,7 l/h 127,2 g/h
QUEIMADOR SEMI RÁPIDO
Injector (1/100 mm) 97 65
Índice nominal (kW) 1,75 1,75
CONSUMO EM 1h 166,7 l/h 127,2 g/h
QUEIMADOR AUXILIAR
Injector (1/100 mm) 72 50
Índice nominal (kW) 1 1
CONSUMO EM 1h 95,2 l/h 72,7 g/h

120-126, Quai de Bacalan

CS 11584 33 067

Bordeaux CEDEX
