MANUALE UTENTE OCEACTG4EB1 OCEANIC

Grazie per aver scelto quello prodotto.

Questo manuale utente contiene importanti informazioni sulla sicurezza e istruzioni sul funzionamento e la manutenzione del vostro appearecchio. Prima di utilizzare quest'ultimo, si prega di leggere attendamenteQuesto manuale utente e di conservarlo per future consultagioni.

Icona	Didascalia Descrizione
A	PERICOLO Rischio di lesioni gravi o morte
4	RISCHIO DI FOLGORAZIONE ELETTRICA	Tensione pericolosa
A	INCENDIO Avvertenza; rischio di incendio / materiali infiammabili
!	ATTENZIONE Rischio di lesioni o danni materiali
	IMPORTANT / NOTA Informazioni sul corretto funzionamento del sistema

SOMMARIO

1.ISTRUZIONI DI SICUREZZA 4
1.1.Avvertenze generali di sicurezza 4
1.2.Avvertenze per l'installazione 8
1.3. Precauzioni durante l'uso 9
1.4. Precauzioni per la pulizia e la manutenzione 10
2.INSTALLAZIONE E PREPARAZIONE PER L'USO. 12
2.1. Istruzioni per l'installatore 12
2.2.Installazione del piano cottura 13
2.3.Collegamento del gas 14
2.4. Conversion gas (se disponible) 16
2.5. Collegamento elettrico e sicurezza (se disponibile) 17
3.CARATTERISTICHE DEL PRODOTTO 18
4.USO DEL PRODOTTO 19
4.1. Uso dei bruciatori a gas 19
4.2. Controli del piano cottura 19
5.PULIZIA E MANUTENZIONE 20
5.1.Pulizia 20
5.2.Manutenzione 21
6.RISOLUZIONE DEI PROBLEMI E TRASPORTO 22
6.1. Risoluzione dei problemi 22
6.2. Trasporto 22
7.SPECIFICHETECNICHE 23
7.1. Tabella degli iniettori 23

1. ISTRUZIONI DI SICUREZZA

• Leggere attendamente tutte le istruzioni prima di utilizzare l'apparecchio e tenerle in un luogo adatto per riferimento quando necessario.
• Questo manuale è stato preparato per più di un modello, quando il vosto apparecchio potrebbe non ave alcune delle funzioni descripte all'interno. Per questo motivo, è importante prestare particolare attenzione a tutte le illustrazioni durante lagettura del manuale utente.

1.1. AVVERTENZE GENERALI DI SICUREZZA

• Questo apparecchio può essere utilizzato solo da adulti istruiti sull'uso sicuro dell'apparecchio e in grado di comprendere i rischi connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio devono essere eseguite daadulti.

PERICOLO: L'apparecchio e le sue parti accessibili divertano estremamente caldi durante l'uso. Prestare attenzione per evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini, a meno che non siano continuamente sorvegliati.

PERICOLO: La cottura incustodita con grasso o olio su un piano di cottura può essere pericolosa e provocare incendi.

Non cercare MAI di spegnere un tale fuoco con acqua, ma spegnere l'apparecchio e coprire la fiamma con un coperchio o una coperta antincendio.

AVVERTENZA: Il processo di cottura deve essere supervisionato. Un processo di cottura a breve termine deve essere continuamente supervisionato.

PERICOLO: Pericolo di incendio: non conservare oggetti sulle superfici di cottura.

PERICOLO: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.

• Per i modelli che incorporano un coperchio del piano di cottura, rimuovere qualsiasi residuo di cibo dal coperchio prima di aprirlo. Lasciar raffreddare la superficie del piano di cottura prima di chiudere il coperchio.
• L'apparecchio non deve essere alimentato da un dispositivo di commutazione esterno, ad esempio un timer, o collegato a un circuito che viene regolarmente acceso e spento da un dispositivo esterno.
• Non utilizzare detergenti abrasivi o spugne abrasive per pulire le superfici del forno. Questi possono graffiare le superfici e provocare la rottura del vetro dello sportello o dati alle superfici stesse.
• Non utilizzato pulitori a vapore per pulire l'apparecchio.
• Il vosto appearecchio è prodotto in conformità con tutti gli standard e le normative locali e internazionali applicabili.
• I lavori di installazione devono essere eseguiti da personale qualificato quando i lavori di manutenzione e riparazione devono essere eseguiti esclusivamente dal servizio di assistenza tecnica autorizzato. Interventi svolti da personale non in possesso di requisiti indicati possono renderere pericoloso l'apparecchio. Non alterare o modificare in alcun modo le specifiche dell'apparecchio.
• Prima di collegare l'apparecchio, assicurarsi che le condizioni di distribuzione locali (natura e pressione del gas o tensione e frequenza elettrica) e le specifiche dell'apparecchio siano compatibili.

Le specifiche di questo apparecchio sono riportate sull'etichetta..

ATTENZIONE: Questo appearecchio è progettato esclusivamente per la cottura di alimenti ed è destinato esclusivamente all'uso domestico. Non deve essere utilizzato per altri scopi o in qualsiasi altra applicazione, ad esempio per uso non domestico, in un ambiente commerciale o per riscaldare unaStanza. Utilizzi differenti o l'uso commerciale invalideranno la garanzia.

• Questo appearecchio non è collegato a un dispositivo di ventilazione. Deve essere installato e collegato in conformità alle attuali norme di installation. Occorre prestare particolareattenzione ai requisiti pertinenti relativi alla ventilazione.
• Se il bruciatore non si accende dopo 15 secondi, smettere di azionare il disposativo e aprire lo sportello dello scomparto. Attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore.
• Queste istruzioni sono valide solo se sull'etichetta posta sul dispositorio viene visualizzata la sigla del paese corretto. Se la sigla non appare sull'apparecchio,fare riferimento alle istruzioni tecniche che descrivono come modificare l'apparecchio in modo che corrisponda alle condizioni d'uso del paese.
• Sono state prese tutte le precauzioni possibili per garantire la vostra sicurezza. Prestare attenzione durante la pulizia del vetro poiché quest'ultimo potrebbe rompersi o graffiarsi. Evitare di colpire o battere il vetro con gli accessori o con altri oggetti.
• Un cavo di alimentazione o una spina danneggiati possono provocare un incendio o una folgorazione. Se danneggiati, devono essere sostituiti. Ciò deve

essere eseguito solo da personale qualificato.

• Se il vosto appearecchio è dotato di un piano cottura in vetro o vetroceramica:

• ATTENZIONE: "In caso di rottura del vetro del piano cottura":

• spegnere immediatamente tutti i bruciatori e tutti gli elementi elettrici riscaldanti e isolare l'apparecchio dall'alimentazione elettrica

• non toccare la superficie dell'apparecchio

• nonutilizzare l'apparecchio.

• Tenere lontani bambini e animali da quello apparecchio.

• Il produttore non si assume alcuna responsabilità per le consequences di eventuali errorsi causati da fattori sui quali non ha controllo. Inoltre il produttore non assicura la validità e correttezza delle informazioni fornite se al software e all'apparecchiatura citati in questo manuale sono state apportate modifiche da parte di terme persone.
• Nell'impegno di migliorare costantamente la qualità dei propri prodotti, il produttore si riserva la facoltà di variare in qualsiasi momento le informazioni del presente manuale.
• Nel caso il significato di una o più informazioni di questo manuale non fosse comprensibile, l'utente deve contattare il rivenditore o il produttore per i chiarimenti necessari prima di effettuare qualsiasi operazione.
• Le zone cottura non devono funzionare a vuoto, alla le pentole.

• Non utilizzato contentitori di plastica e di alluminio per la preparazione di cibo. Sul piano cottura caldo non si devono mettere oggetti in plastica e di alluminio.

• Evitare che i cavi elettrici di altri appearecchi entrino in contatto con le zone cottura calde.

• Se l'apparecchio viene incassato sopra un fornò dotato di sistema pirolitico, non dovrebbe esseregresso in funzione quando il procedimento pirolitico è in corso poiché più far scattare la protezione di surriscaldamento del piano di cottura.
• Tenere lontani i bambini e gli animali domestici da但这a apparecchiatura.

1.2. AVVERTENZE PER L'INSTALLAZIONE

• Non utilizzato l'apparecchio prima che sia completamente installato.
• L'apparecchio deve essere installato da personale qualificato. Il produttore non è responsabile per eventuali danni che potrebbero essere causati da difetti di posizionamento e INSTALLazione da parte di personale non qualificato.
• Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di difetti, non utilizzato l'apparecchio e contattare immediatamente il servizio di assistenza tecnica autorizzato. I materiali utilizzati per l'imballaggio (nylon, graffette, polistirolo, ecc.) possono essere pericolosi per i bambini e devono essere raccolti e rimossi immediatamente.
• Proteggere l'apparecchio dagli agenti atmosalferici. Non esporlo a sole, pioggia, neve, polvere o umidità eccessiva.
• I materiali intorno all'apparecchio (per esempio i mobili) devono essere in grado di sostare una temperatura minima di 100^ .
• Prestareattenzione duranteiltrasportodel prodotto poichéèpesante.Eneccasario valutareil numero

di persone e le attrezzature necessarie. Indossare sempre quanti protettivi.

1.3. PRECAUZIONI DURANTE L'USO

Non collocare materiali inflammabili o combustibili vicino o sull'apparecchio nelle è in funzione.
Non utilizzato prodotti spray in prossimità dell'apparecchio quando è in funzione.

Non lasciare incustodito l'apparecchio quando si cucina con oli o grassi. Questi possono prendere fuoco in condizioni di riscaldamento eccessivo. Non versare MAI acqua sulle fiamme causate da olio o grassi, ma spegnere il fornello e coprire la padella con il suo coperchio o una coperta antincendio.

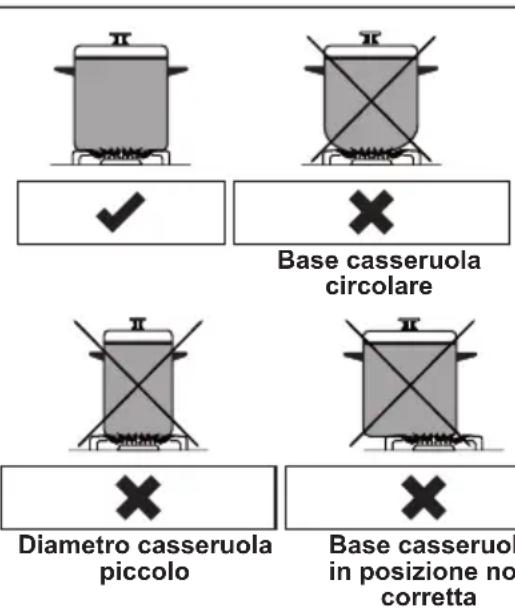

• Disporre sempre le pentole al centro della zona di cottura e ruotarle in modo che le maniglie siano in una posizione sicura tale da non essere bruciate, urtate o spostate inavvertamente.
• Se il prodotto non viene utilizzato per un lungo periodo di tempo, spegnere l'interruttore generale di alimentazione. Quando un appearecchio a gas non è in uso chiudere la valvola del gas.
  Assicurarsi che le manopole di controllo dell'apparecchio siano永远不会 nella posizione "0" (arresto) quando l'apparecchio non è in uso.

ATTENZIONE: L'uso di un appearecchio di cottura a gas comporta la produzione di calore, umidità e prodotti di combustione nella stanza in cui è installato. Assicurarsi che la cucina sia ben ventilata, specialmente quando l'apparecchio è in uso. Tenere aperti i fori di ventilazione naturale o installare un dispositivo di ventilazione meccanica (cappa meccanica aspirante).

L'uso intensivo prolongato dell'apparecchio cui

richiedere una ventilazione aggiuntiva, come l'apertura di una finestra o una ventilazione più efficace, ad esempio augmentando il livello di ventilazione meccanica se necessario

1.4. PRECAUZIONI PER LA PULIZIA E LA MANUTENZIONE

• Prima di eseguire qualsiasi operazione di pulizia o manutenzione assicurarsi che l'alimentazione elettrica dell'apparecchio sia disattivata.
• Non rimuovere le manopole di controllo per pulire il pannello dei comandi.
• Per mantenere l'efficienza e la sicurezza del vosto apparecchio, raccomandiamo di utilizzare sempre parti di ricambio originali e di contattare il servizio di assistenza tecnica autorizzato quando necessario.

Dichiarazione di conformità CE

CE Dichiariamo che i nostri prodotti soddisfano le Direttive, le Decisioni e i Regolamenti Europei applicabili nonché i requisiti elencati nelle norme alle quali si fa riferimento.

Questo appearecchio è stato progettato per essere utilizzato solo per utilizzo come cucina domestica. Qualsiasi altri uso (como il riscaldamento di una stanza) è improper e pericoloso.

Le istruzioni operative si riferiscono a diversi modelli. Si potrebbero notare differenze tra queste istruzioni e il modello in vosto possesso.

Smaltimento del vecchio prodotto

Il symbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto, alla fine della sua vita utile, deve essere raccolto separatamente dagli altri rifiuti. L'utente finale dovrà conferire l'apparecchiatura giunta a fine

vitaagli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici,oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento o allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti sull'ambiente e sulla salute e favorisce il ricicchio dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs.n.152 del 3 aprile 2006.

2. INSTALLAZIONE E PREPARAZIONE PER L'USO

PERICOLO: quello apparecchio deve essere installato dal servizio di assistenza tecnica autorizzato o da un technician qualificato, secondo le istruzioni contenate in quello manuale e in conformità con le normative locali vigenti.

• L'installazione non corretta può causare danni e lesioni per i quali il produttore non si assume alcuna responsabilità e invalidare la garanzia.
• Prima dell'infallazione, assicurarsi che le condizioni di distribuzione locali (tensione e frequenza elettrica e/o natura e pressione del gas) e le regolazioni dell'apparecchio siano compatibili. Le condizioni relative alla regolazione di quello apparecchio sono indicate sull'etichetta.
  Devono essere rispetto le leggi, le ordinanzi, le direttive e le norme vigenti nel paese di utilizzo (norme di sicurezza, riciclaggio appropriato in conformità alle normative, ecc.).

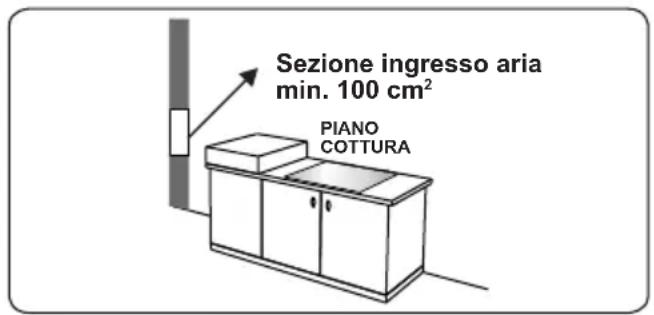

2.1. ISTRUZIONI PER L'INSTALLATORE Requisiti di ventilazione

Per ambienti con volume inferiore a 5m^3 è richiesta una ventilazione permanente con area libera di 100~cm^2
- Per ambienti con volume compreso tra 5 m^3 e 10 m^3 è richiesta una ventilazione permanente con area libera di 50 cm^2 a meno che la stanza non abbia una finestra che si apre direttamente sull'ambiente esterno, nel qual caso non è richiesta alcuna ventilazione permanente.
- Per ambienti con volume superiore a 10 m^3 non è richiesta alcuna ventilazione permanente.

Importante: independentemente da la dimensione dell'ambiente, tutte le stanze contenenti l'apparecchio

devono averere accessodiretto all'aria esterna tramite una finestra apribile o equivalente.

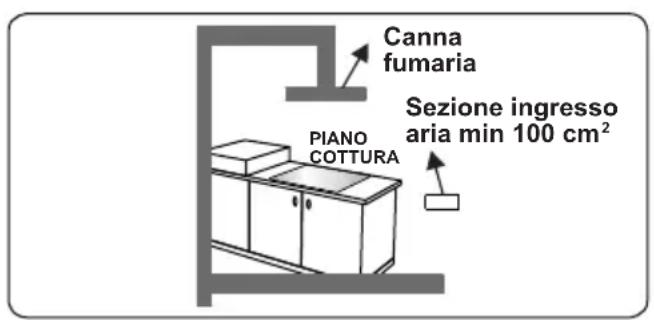

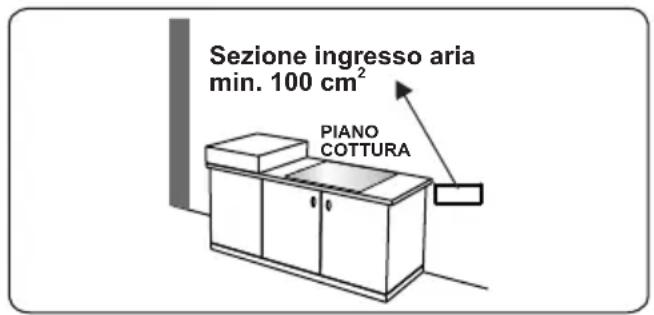

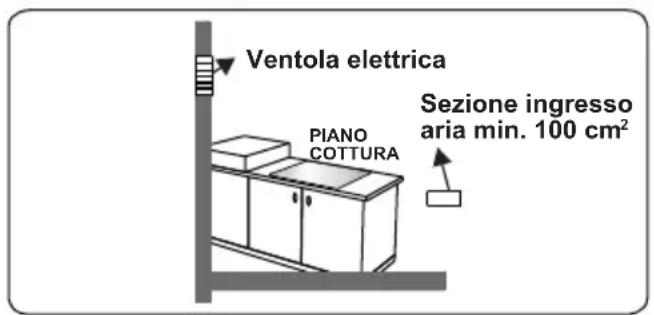

Estrazione dall'ambiente dei gas combusti

Gli apparecchi a gas espellono i gas combusti verso l'aria esterna, direttamente otramite una cappa con un camino. Se non è possibile installare una cappa, installare

una ventola sulla finestra o sul muro che ha accesso all'aria fresca. La ventola deve ave la capacité diambiare il volume d'aria in cucina almeno 4-5 volte l'ora.

Istruzioni generali

• Dopo aver rimioso il materiale di imballaggio dall'apparecchio e dai loro accessori, assicurarsi che l'apparecchio non sia danneggiato. Se si sospetta un qualsiasi danno, non utilizzato e contattare immediamente il servizio di assistenza tecnica autorizzato o un tecnico qualificato.

• Assicurarsi che non vi siano materiali infiammabili o combustibili nelle immediate vicinanze, come tende,olio, panni ecc. che potrebbero incendiarsi.

• Il piano di lavoro e i mobili che circondano l'apparecchio devono essere realizzati con materiali resistenti a temperature superiori a 100^ C.

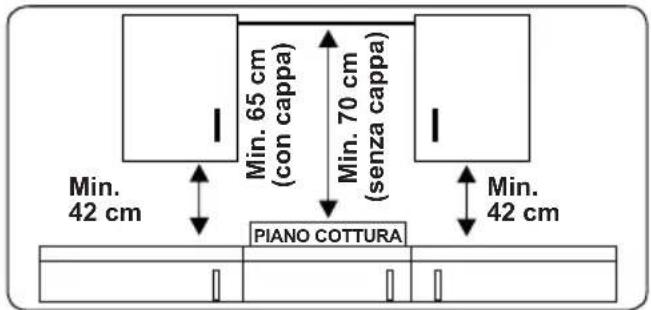

• Se una cappa o un mobile da cucina devono essere installati sopra l'apparecchio, la distance di sicurezza tra il piano cottura e qualsiasi mobile/cappa deve essere come migliorato nella figura.

L'apparecchio non deve essere installato direttamente sopra una lavastoviglie, un frigorifero, un congelatore, una lavatrice o un'asciugatrice.
- Se la base dell'apparecchio è

raggiungibile con le mani, delve essere montata una barriera in materiale adatto sotto la base dell'apparecchio, assicurandosi che non vi sia accesso alla base dell'apparecchio.

• L'apparecchio既可以 essere collocato vicino ad altri mobili perché, nella zona in cui è installato l'apparecchio, l'altezza di tali mobili non superi l'altezza del piano di cottura.

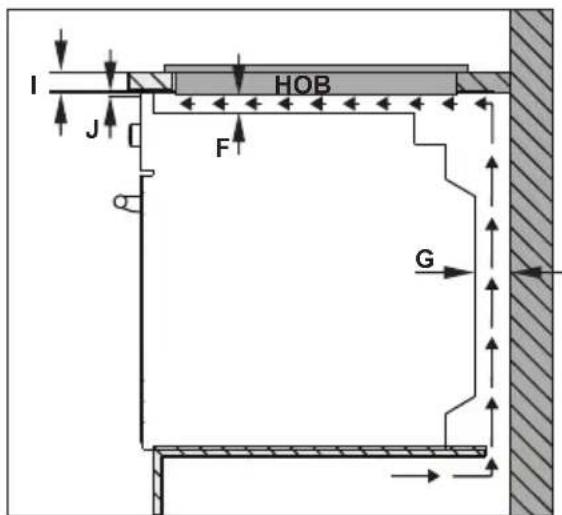

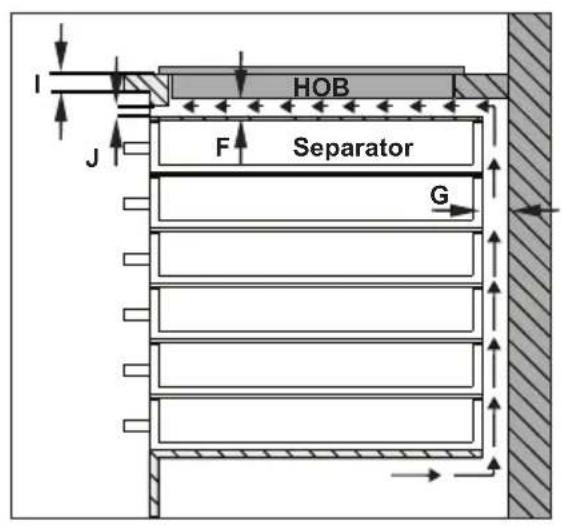

2.2. INSTALLAZIONE DEL PIANO COTTURA

L'apparecchioiene fornito con un kit di installatione comprehente materiale di tenuta adesivo,staffe di fissaggio e viti.

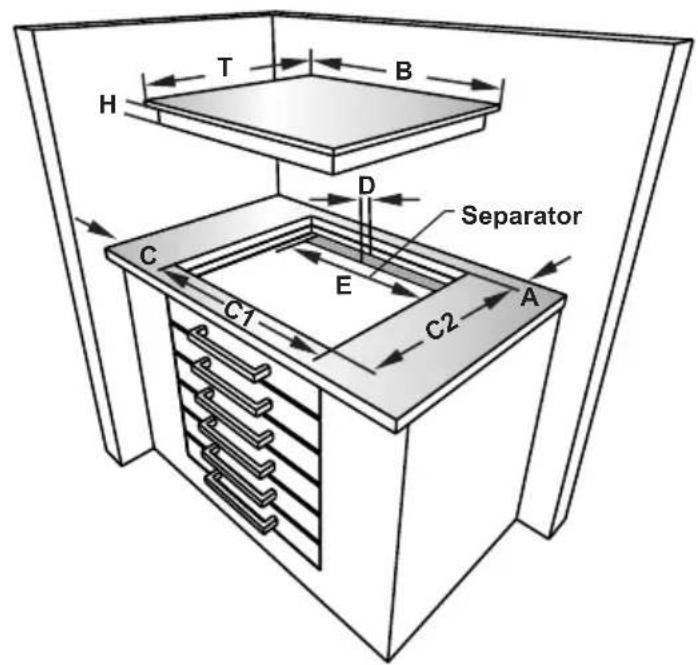

• Deve essere predisisto un alloggiamento dove si vuole collocare il piano cottura che dovrà rispetto i seguenti parametri:

B (mm) 580 min. A (mm) 50
T (mm) 510 min. C (mm) 100
H (mm) 40min. E (mm) 500
C1 (mm) 560 min. F (mm) 10
C2 (mm) 490 G (mm) 20
D (mm) 50I (mm) 25
J (mm) 5

• Posizione are il piano cottura nell'apertura praticata. Segnare la posizione del piano cottura sul piano di lavoro.

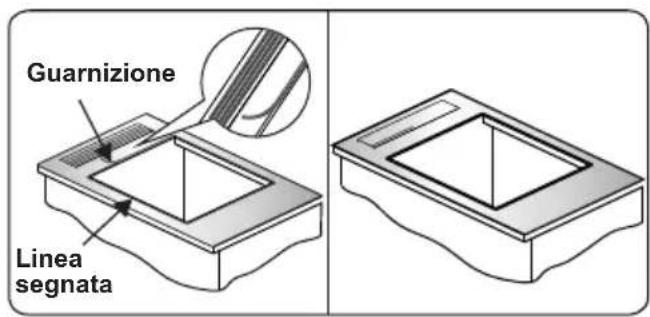

• Rimuovere il piano cottura. Posizioneare la guarnizione sulla linea segnata. Fare in modo che la linea sia centrata con la guarnizione. Assicurarsi che le giunzioni si sovrapponganoagli angoli e che non rimanga spazio lungo il materiale di tenuta.

• Inserire l'apparecchio nell'aperture e fissarlo in posizione usando le staffe (A) e le viti (B). Regolare la posizione delle staffe in base allo spessore del piano di

lavoro e serrare le viti in modo uniforme. Rifilare con cura qualsiasi eccedenza del materiale di tenuta (C) intorno all'apparecchio.

2.3. COLLEGAMENTO DEL GAS

Collegamento alla fornitura di gas e controlo delle perdite

Collegare l'apparecchio in conformità agli standard e alle normative locali e internazionali applicabili. Innanzitutto, controllare per quale tipo di gas è predisposta la cucina. Questa informazione è riportata su un adesivo posto sul retro

della cucina. Nella tabella dei dati tecnici è possibile trovare le informazioni relative ai tipi di gas appropriati eagli iniettori di gas appropriati. Verificare che la pressione del gas di alimentazione corrisponda ai valori riportati sulla tabella dei dati tecnici, in modo da ottenere un utilizzo più efficente e garantire il minimo consumo di gas. Se la pressione del gas utilizzato è diversa dai valori dichiarati o non è stabile nella propria area, potrebbe essere necessario montare un regolatore di pressione sull'ingresso del gas. Per apportare queste modifiche è necessario contattare un centro di assistenza autorizzato.

Punti che devono essere controllati durante il collegamento del tubo flessibile:

• Se il collegamento del gas viene effettuato tramite un tubo flessibile fissato sull'ingresso del gas del piano cottura, quello delve essere fissato con una fascetta metallica.
• Collegare l'apparecchio con un tubo corto e durevole il più vicino possibile alla fonte di gas.
• La lunghezza massima consentita del tubo flessibile è di 1,5 m.
• Il dispositorio deve essere collegato in conformità con le normativa locali applicabili in materia di gas.
• Il tubo delve essere tenuto lontano da zone che possono raggiungere temperature superiore a 90^ C.
• Il tubo non deve essere rotto, strappato, incurvato o piegato.
• Tenere il tubo lontano da spigoli vivie oggetti che potrebbero muoversi.
• Prima di effettuare il collegamento è necessario assicurarsi che il tubo non sia danneggiato. Usare una soluzione saponata, non una fiamma per eseguire il controllo. Non utilizzato fiamme libere per verificare la presenza di perdite di gas.
• Tutti gli oggetti metallici utilizzati durante il collegamento del gas devono essere privi di ruggine. Controllare la data di scadenza di agli componente utilizzato per il collegamento.

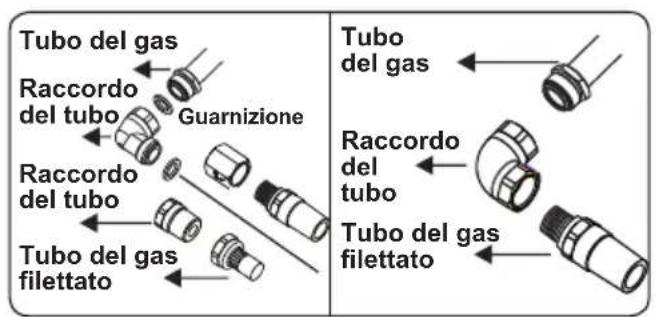

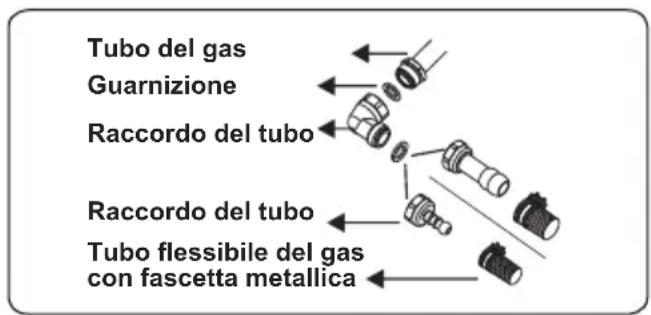

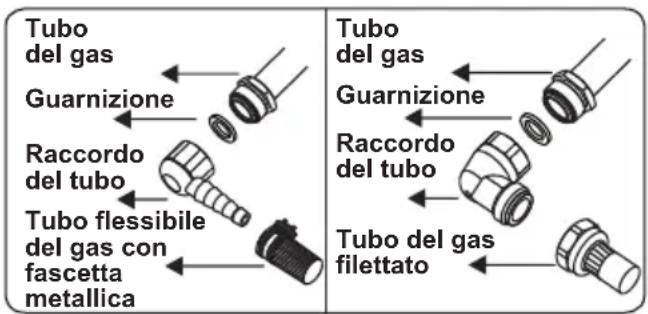

Punti che devono essere controllati durante il collegamento fisso del gas:

Il metodo utilizzato per effettuare un

collegamento fisso del gas (collegamento del gas realizzato mediante filettatura, ad esempio un dato) varia a seconda del paese in cui ci si trova. Le parti più comuni per il proprio paese sono fornite con l'apparecchio. Qualsiasi altra parte necessaria può essere fornita come parte di ricambio.

Durante il collegamento, mantenere sempre fisso il dato sul collettore del gas durante la rotazione della controparte. Utilizzato chiavi di dimensioni appropriate per un collegamento sicuro. Per superfici tra componenti diversi utilizzato sempre le guarnizioni fornite nel kit di conversione gas.

Le guarnizioni utilizzate durante il collegamento devono essere APPROVATE per l'utilizzo nei collegamenti del gas. Non utilizzato guarnizioni idrauliche per i collegamenti del gas.

Si ricorda che questo appearecchio è pronto per essere collegato alla fornitura di gas nel paese per il quale è stato prodotto.

Il paese principale di destinazione è indicato sul coperchio posteriori dell'apparecchio. Se è necessario utilizzato l'apparecchio in un altre paese, è possible che sia richiesto uno dei collegamenti nella figura sottostante. In tal caso, contattare le autorità locali per conoscere il collegamento del gas corretto.

L'installazione e la manutenzione della cucina devono essere effettuate da un technique del gas qualificato appositamente registrato in conformità con la legislazione vigente in materia di sicurezza.

PERICOLO: Non utilizzato fiamme libere per verificare la presenza di perdite di gas.

2.4. CONVERSIONE GAS (SE DISPONIBILE)

L'apparecchio è progettato per funzionare con gas GPL/GN. I bruciatori a gas possono essere adattati a diversi tipi di gas, sostituendo i corrispondenti iniettori e regolando la lunghezza minima della fiamma adatta al gas in uso. A tal fine, devono essere eseguite le seguenti operazioni.

Sostituzione iniettori brucitori

• Chiudere l'alimentazione principale del gas e scollegare l'apparecchio alla rete elettrica.

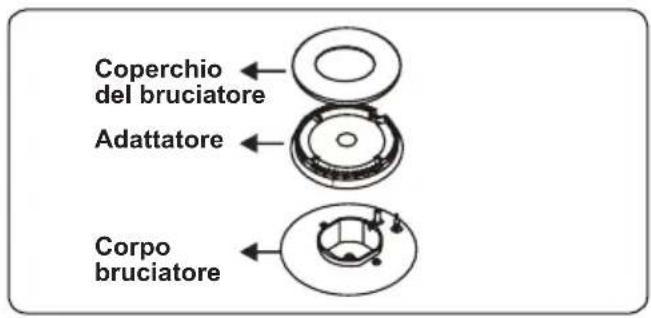

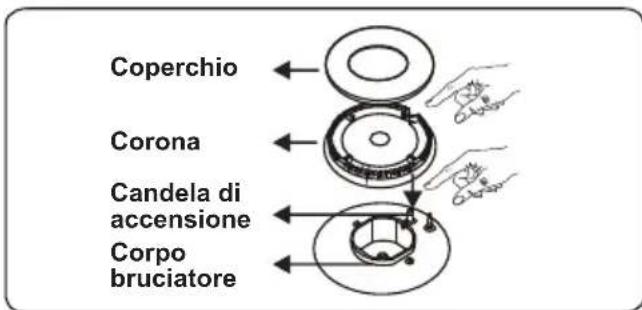

• Rimuovere i coperchi del bruciatore e gli adattatori.

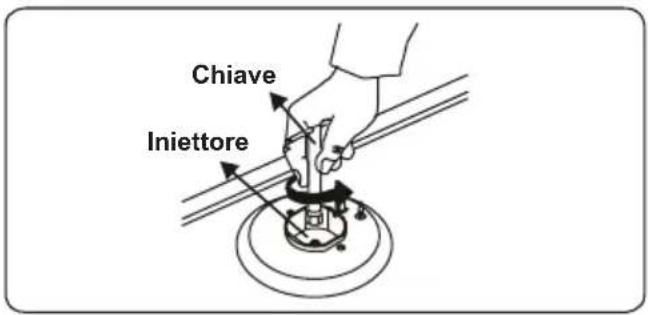

  Utilizzare una chiave da 7mm per svitare gli iniettori.
• Sostituire gli iniettori con quelli del kit di conversione gas di diametro corretto per il tipo di gas che si intende utilizzato, in base alla tabella degli iniettori gas.

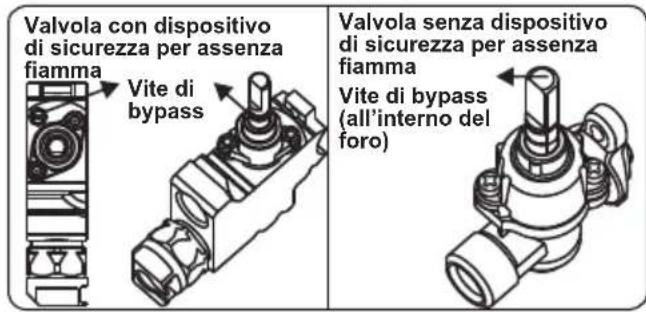

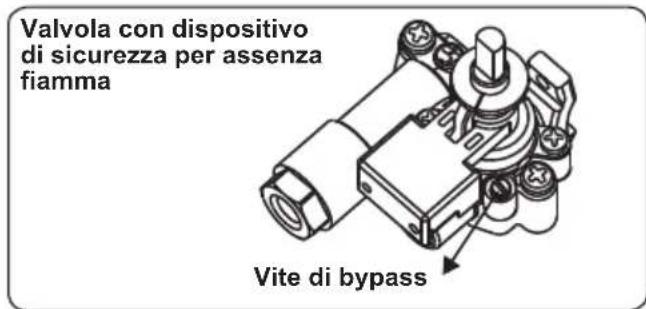

Regolazione posizione minima della fiamma

Prima di tutto, assicurarsi che l'apparecchio sia scollegato dall'alimentazione di rete elettrica e che l'alimentazione del gas sia aperta. La posizione minima della fiamma si regolatramite una vite con testa a taglio positizonata sulla valvola.Per le valvole con dispositivo di sicurezza per assenza di fiamma, la vite si trovalelato del perno della valvola come mostrato nelle figure.Per le valvole sensa dispositivo di sicurezza per assenza di fiamma, la vite si trova all'interno del perno della valvola come mostrato nella figura.Per rendere più semplice la regolazione della posizione della fiamma, consigliamo di rimuovere il pannello comandi (e il microinterrottore se il vostro modello ne ha uno) durante la modifica.

Per determinare la posizione minima, accendere i brucitori e lasciarli accesi nella posizione minima. Con l'aiuto di un piccolo cacciavite, serrare o allentare la vite di bypass di circa 90 gradi. Quando la fiamma ha una lunghezza di almeno 4mm il gas è ben distribuito. Assicurarsi che la fiamma non si estingua quando si passa alla posizione massima alla posizione minima. Creare uno spostamento d'aria con la mano verso la fiamma per vedere sequesta è stabile.

La vite di bypass deve essere allentata per la conversione da GPL a GN. Per la conversione da GN a GPL, la vite di bypass deve essere serrata. Assicurarsi che l'apparecchio sia scollegato alla rete elettrica e che l'alimentazione del gas sia aperta.

Sostituzione dell'ingresso gas

Per alcuni paesi, il tipo di ingressso del gas cui è essere diverso per i gas GN/GPL. In quello caso, rimuovere i componenti del collegamento e i dadi (se presenti) in uso e collegare di consegenza la nuova fornitura di gas. In tutte le condizioni, tutti i componenti utilizzati nei collegamenti del gas devono essere approvati dalle autorità locali e/o internazionali. Per tutti i collegamenti del gas, fare riferimento alla voce "Collegamento alla fornitura di gas e controlo delle perdite" sulla descritta.

2.5. COLLEGAMENTO ELETTRICO ESICUREZZA (SE DISPONIBILE)

PERICOLO: Il collegamento elettrico di questo apparecchio deve essere eseguito da un technique autorizzato o da un elettricista qualificato, secondo le istruzioni contenate in questo manuale e nel rispetto delle normative locali vigenti.

PERICOLO: L'APPARECCHIO DEVE ESSERE COLLEGATO A TERRA.

• Prima di collegare l'apparecchio alla rete elettrica, è necessario verificare la tensione nominale dell'apparecchio (stampigliata sulla targhetta identificativa dell'apparecchio) per verificare la corrispondenza alla tensione di rete disponibile, e il cablaggio elettrico di rete delve essere in grado di gestire la potenza dell'apparecchio (indicata anch'essa sulla targhetta identificativa).
• Durante l'installazione, assicurarsi

che vengano utilizzati cavi isolati. Una connessione errata potrebbe danneggiare l'apparecchio. Se il cavo di alimentazione è danneggiato e devese sostenuito, quello devese essere effettuato da personale qualificato.

Nonutilizzare adattatori,prese multiple e/o prolonghe.
- Il cavo di alimentazione deve essere tenuto lontano delle parti calde dell'apparecchio e non deve essereiegato o compresso. In caso contrario, il cavo potrebbe danneggiarsi causando un cortocircuito.
- Se l'apparecchio non è collegato alla retetramite una spina, è necessario utilizzato un morsetto connettore (con una distanza dei contatti di almeno 3mm ) per soddisfare le norme di sicurezza.
- L'interruttore con fusabile deve essere facilemente accessibile una volta installato l'apparecchio.
- Assicurarsi che tutti i collegamenti siano adeguatamente serrati.
Fissare il cavo di alimentazione nel fermacavo e quindi chiudere il coperchio.

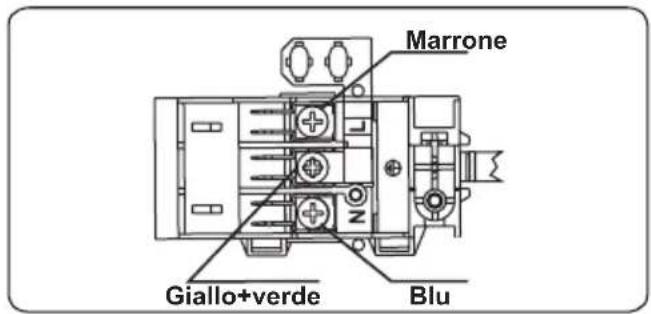

- I collegamenti della morsettiera sono riportati sulla morsettiera stessa.

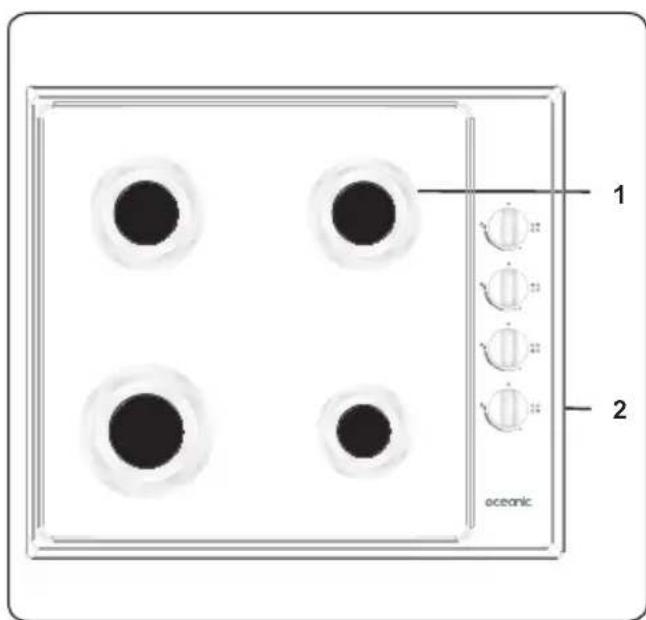

3. CARATTERISTICHE DEL PRODOTTO

Importante: le specifiche del prodotto variano e l'aspetto dell'apparecchio potrebbe essere diverso da quello mostrato nelle figure seguenti.

Elenco delle parti

1. Bruciatore a gas
2. Pannello dei comandi

4. USO DEL PRODOTTO

4.1. USO DEI BRUCIATORI A GAS

Accensione dei bruciatori

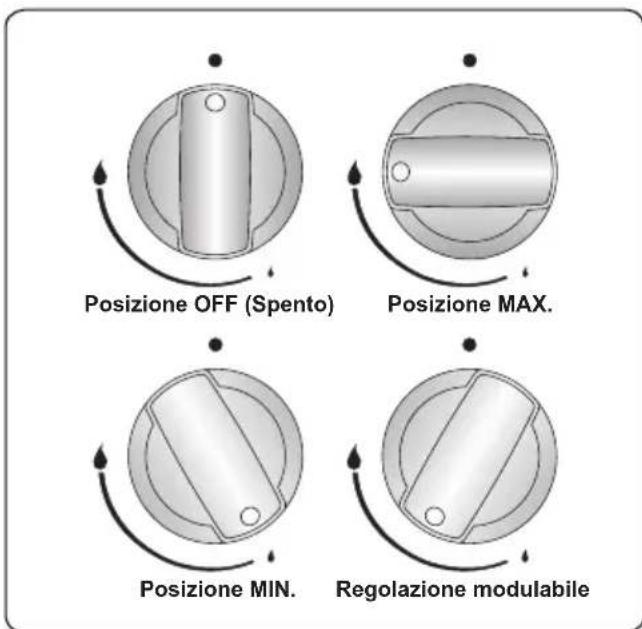

Il symbolo di posizione sopra ciascuna manopola di controllo indica il bruciatore controllato alla manopola.

Accensione manuale dei brucitori a gas

Se l'apparecchio non è dotato di un dispositivo di accensione o se si verifies un guasto alla rete elettrica, seguire le procedure sottostanti.

Per i brucitori del piano cottura:
premere la manopola del bruciatore che si desidera accendere e tenerla premuta ruotandola in senso antiorario fino a quando si trova in posizione massima.
Continuare a premere la manopola e tenere un fiammifero acceso, una candela o un'altra fonte di accensione manuale vicino alla circonferenza superiore del bruciatore.
Allontanare la fonte di accensione dal bruciatore non appena si notationa fiamma stabile.

Accensione elettrica tramite manopola di controllo

Premere la manopola del bruciatore che si desidera accendere e tenerla premuta ruotandola in senso antiorario finché si trovava in posizione 90 gradi. Il microinterrottore除去 la manopola genera scintilleattraverso la candela di accensione fino a quando la manopola di controllo rimane premuta. Premere la manopola finché non si notationa una fiamma stabile sul bruciatore.

Dispositivo di sicurezza per assenza di fiamma

Bruciatori del piano cottura

I piani cottura dotati di dispositivo di sicurezza per assenza di fiamma forniscono protezione in caso di spegnimento occidentale della fiamma. In tal caso, il dispositivo blocca le linee del gas dei bruciatori ed evita l'accumulo di gas incombusto. Attendere 90 secondi prima di riaccendere un bruciatore a gas spento.

4.2.CONTROLLI DEL PIANO COTTURA

Bruciatore del piano cottura

La manopola ha 3 posizioni: Off (0, spento), Massimo (simpolo fiamma grande) e Minimo (simpolo fiamma piccola). Accendere il bruciatore con la manopola in posizione "Massimo". Dopodiche è possibile

regolare la lunghezza della fiamma tra le posizioni "Massimo" e "Minimo". Non azionare i brucatori quando la manopola si trova tra le posizioni "Massimo" e "Spento".

Dopo l'accensione, controllare visamente le fiamme. Se si notationa una punta gialla della fiamma, una fiamma sollevata o instabile, chiudere il flusso del gas, quindi controllare il montaggio dei coperchi e delle corone una volta che si sono raffreddati. Assicurarsi che non ci sa liquido nei coperchi del bruciatore. Se le fiamme del bruciatore si spengono accidentally, spegnere i bruciatori, ventilare la cucina con aria fresca e attendere almeno 90 secondi prima di tentare la riaccensione.

Per spegnere i bruciatori del piano cottura, ruotare la manopola del bruciatore in senso orario sulla posizione '0' o in modo che l'indicatore sulla manopola del bruciatore del piano sia rivolto verso l'alto.

Il piano cottura ha bruciatori di diversi diametri. Il modo più economico di usare il gas è quello di scegliere il bruciatore a gas di dimensioni corrette per le dimensioni della pentola e portare la fiamma in posizione "Minimo" una volta raggiunto il punto di ebollizione. Si consiglia di coprire

sempre la pentola per evitare dispersioni di calore.

Per ottenere le massime prestazioni dai bruciatori principali, suggeriamo di utilizzare pentole con fondo piatto dei segunti diametri. L'uso di pentole più piccole delle dimensioni minime mostrate nelle provocera una dispersione di energia.

Bruciatore rapido / Wok 22-26 cm
Bruciatore semirapido 14-22 cm
Bruciatore ausiliario 12-18 cm

Assicurarsi che le punte delle fiamme non si diffondano alla circonferenza esterna della pentola, in quanto ciò potrebbe danneggiare le finiture in plastica, come le maniglie.

Spagnere la valvola principale di controllo del gas quando i bruciatori non vengono utilizzati per periodi di tempo prolongati.

PERICOLO:

• Utilizzare solo pentole a fondo piatto con Basis spesse.
• Assicurarsi che il fondo della pentola sia asciutto prima di posizionarlo sul bruciatore.
• La temperatura delle parti accessibili\ piùurrente durante il funzionamento\ dell'apparecchio. É fondamentale che i\ bambini e gli animali siano tenuti lontani\ dai bruciatori durante e dopo la cottura.
• Dopo l'uso, il piano di cottura rimane molto caldo per un periodo prolongato di tempo. Non toccarlo e non posizionare alcun oggetto sopra diesso.
  Non mettere mai coltelli, forchette, cucchiai e coperchi sul piano di cottura perché si riscaldano e potrebbero causare gravi uszioni.
  Non lasciare che le maniglie della pentola o altri utensili da cucina sporgano il bordo del piano cottura.

5. PULIZIA E MANUTENZIONE

5.1.PULIZIA

PERICOLO: prima di eseguire la pulizia, spegnere l'apparecchio e lasciarlo raffreddare.

Istruzioni generali

• Controllare se i prodotti per la pulizia sono appropriati e consigliati dal produttore prima dell'uso sull'apparecchio.
• Utilizzare detergenti in crema o liquidi che non contengano particelle. Non utilizzato creme caustiche (corrosive), polveri detergenti abrasive, pagliette metalliche o utensili duri poiché possono danneggiare le superfici della cucina.

Nonutilizzare detergenti che contengono particelle in quanto possono graffiare il vetro,le partite tate e/o verniciate dell'apparecchio.

• In caso di versamento di liquidi, pulirli immediatamente per evitare che le parti si danneggino.

Non utilizzato pulitori a vapore per pulire qualsiasi parte dell'apparecchio.

Pulizia del piano cottura a gas

• Pulire regolarmente il piano cottura a gas.
• Togliere i supporti per le pentole, i coperchi e le corone dei bruciatori del piano di cottura.
• Pulire la superficie del piano con un

panno morbido imbevuto di acqua saponata. Quindi pulire nuovamente la superficie del piano con un panno umido e asciugarla.

• Lavare e risciacquare i coperchi del bruciatore. Non lasciarli bagnati Asciugarli immediatamente con un panno asciutto.
• Assicurarsi di riassemble correttamente tutte le parti dopo la pulizia.
• Le superfici dei supporti per le pentole possono graffiari nel tempo in seguito all'uso. Questo non è un difetto di produzione.

Non utilizzato una paglietta o una spugna metallica per pulire qualsiasi parte del piano di cottura.

Assicurarsi che non penetri acqua nei brucitori poiché ciò potrebbe bloccare gli iniettori.

Pulizia delle parti in vetro (se disponibili)

• Pulire regolarmente le parti in vetro dell'apparecchio.
  Utilizzare un detergente per vetri per pulire l'internalo e l'esterno delle parti in vetro. Quindi sciacquare e asciugarle accuratamente con un panno asciutto.

Pulizia delle parti smaltate

• Pulire regolarmente le parti smaltate dell'apparecchio.
• Pulire le parti smaltate con un panno morbido imbevuto di acqua saponata. Quindi, pulirle nuovamente con un panno umido e asciugarle.

Non pulire le parti smaltate nelle sono più recente calde a seguito della cottura.

Non lasciare aceto, caffe, latte, sale, acqua, limone o succo di pomodoro a lungo sulle parti smaltate.

Pulizia delle parti in acciaio inossidabile (se disponibili)

• Pulire regolarmente le parti in acciaio inossidabile dell'apparecchio.
• Pulire le parti in acciaio inossidabile con un panno morbido imbevuto di sola acqua. Quindi asciugarle accuramente con un panno asciutto.

Non pulire le parti in acciaio

inossidabile perché sono ancora calde a seguito della cottura.

Non lasciare aceto, caffe, latte, sale, acqua, limone o succo di pomodoro a lungo sull'acciaio inossidabile.

5.2. MANUTENZIONE

AVVERTENZA: la manutenzione di questo apparecchio deve essere eseguita esclusivamente dal servizio sistenza tecnica autorizzato o da un co qualificato.

Altri controli

• Controllare periodicamente la validità del tubo di collegamento del gas
• Controllare periodicamente il tubo di collegamento del gas. Se si riscontra un difetto, contattare il servizio di assistenza tecnica autorizzato per sostituiarlo.
• Se si riscontra un difetto durante il funzionamento delle manopole di controllo dell'apparecchio, contattare il servizio di assistenza tecnica autorizzato.

6. RISOLUZIONE DEI PROBLEMI E TRASPORTO

6.1. RISOLUZIONE DEI PROBLEMI

Se dopo aver verificato i seguenti passaggi di base per la risoluzione dei problemi si verificano più prolemmi con l'apparecchio, contattare il servizio di assistenza tecnica autorizzata o un technician补水il.

Problema Possibile causa Soluzione
I bruciatori del piano cottura non funzionano.	I bruciatori potrebbero essere in posizione 'off' (spento). La pressione del gas di alimentazione potrebbe non essere corretta. L'alimentazione (se l'apparecchio dispone di collegamento elettrico) è disattivata.	Controllare la posizione della manopola di controllo del bruciatore del forno e/o del grill. Controllare l'alimentazione e la pressione del gas. Controllare se l'alimentazione elettrica è presente. Controllareanche che altri elettrodomestici della cucina funzionino.
I bruciatori del piano cottura non si accendono.	Il coperchio e la corona del bruciatore non sono montati correttamente. La pressione del gas di alimentazione potrebbe non essere corretta. La bombola di GPL (se applicabile) potrebbe essere esaurita. L'alimentazione (se l'apparecchio dispone di collegamento elettrico) è disattivata.	Assicurarsi che le parti del bruciatore siano state positamente correttamente. Controllare l'alimentazione e la pressione del gas. Potrebbe essere necessario sostituire la bombola di GPL. Controllare se l'alimentazione elettrica è presente. Controllareanche che altri elettrodomestici della cucina funzionino.
Il colore della fiamma è arancione/giallo.	Il coperchio e la corona del bruciatore non sono montati correttamente. Composizioni diverse di gas.	Assicurarsi che le parti del bruciatore siano state positamente correttamente. A causa del design del bruciatore, la fiamma più apparire arancione/gialla in alcune aree del bruciatore. Se si utilizes l'apparecchio con gas naturale, il gas naturale della città potrebbe ave diverse composizioni. Non utilizzato l'apparecchio per un paio d'ore.
II bruciatore non si accende o si accende solo parzialmente.	Le parti del bruciatore potrebbero non essere pulite o asciutte.	Assicurarsi che le parti dell'apparecchio siano asciutte e pulite.
II bruciatore sembra rumoroso.	-	Ènormale. Il rumore più ridursi quando si riscalda.
Rumore -		Ènormale che alcune parti metalliche sulla cucina producano rumore quando sono in uso.

6.2. TRASPORTO

Se è necessario trasportare il prodotto, utilizzare l'imballaggio originale del prodotto e trasportarlo utilizzato la sua scatola. Attenersiagli indicatori di trasporto sulla scatola. Fissare con nastro adesivo tutte le parti mobili del prodotto per evitare di danneggiarlo durante il trasporto.

Se non si dispone della confezione originale, preparare una scatola da trasporto in modo che l'apparecchio, in particolare le superfici esterne del prodotto, sia protetto da eventuali danni.

7.1. TABELLA DEGLI INIETTORI

G30 28-30 mbar 7,5 kW 545 g/h II2E+3+ FR Class:3 G20 20 mbar	G30 28-30 mbar
BRUCIatore RAPIDO
Diametro nominale 115 85
Classificazione nominale 3 3
Consumo in 1 ora 285,7 l/h 218,1 g/h
BRUCIatore MEDIO
Diametro nominale 97 65
Classificazione nominale 1,75 1,75
Consumo in 1 ora 166,7 l/h 127,2 g/h
BRUCIatore MEDIO
Diametro nominale 97 65
Classificazione nominale 1,75 1,75
Consumo in 1 ora 166,7 l/h 127,2 g/h
BRUCIatore AUSILIARIO
Diametro nominale 72 50
Classificazione nominale 1 1
Consumo in 1 ora	95,2 l/h	72,7 g/h
