Pinion - Ventilateur Kichler - Notice d'utilisation et mode d'emploi gratuit

Marque	Kichler
Modèle	Pinion
Type de produit	Ventilateur de plafond
Diamètre des pales	60 pouces (152,4 cm)
Hauteur minimale de montage	2,13 m (7 pi) du sol
Dégagement des murs	76 cm (30 po) minimum
Angle de plafond maximal	30 degrés (tige de 12 po recommandée)
Poids du ventilateur	Environ 23 kg (50 lb) supporté par la boîte de sortie
Alimentation électrique	120 V, 60 Hz
Vitesses du ventilateur	3 vitesses (haute, moyenne, basse)
Fonction inverse	Oui, via bouton sur télécommande
Éclairage intégré	Non, mais compatible avec kits lumineux ETL (optionnel)
Type de contrôle	Télécommande sans fil avec récepteur inclus
Portée de la télécommande	Jusqu'à 9 m (30 pi)
Matériau des pales	Bois composite ou MDF (selon version)
Nombre de pales	5 pales
Installation	Nécessite boîte de sortie UL, câble de sécurité inclus
Entretien	Chiffon sec ou légèrement humide, pas de détergent
Sécurité	Câble de sécurité, arrêt automatique si obstacle ? Non spécifié
Contenu du carton	Support de montage, tige, canopée, pales, moteur, récepteur, télécommande, visserie
Garantie	Consultez Kichler (non spécifiée dans la notice)

FOIRE AUX QUESTIONS - Pinion Kichler

Quelle est la hauteur minimale de plafond pour installer le ventilateur Kichler Pinion ?

La hauteur minimale recommandée est de 2,13 m (7 pi) du sol pour garantir une sécurité optimale.

Puis-je utiliser ce ventilateur sur un plafond incliné ?

Oui, jusqu'à un angle de 30 degrés. Pour une pente de 30 degrés, utilisez une tige de descente d'au moins 12 pouces.

Comment nettoyer les pales du ventilateur Pinion ?

Utilisez un chiffon sec ou légèrement humide. N'utilisez jamais d'eau ou de détergents agressifs pour éviter d'endommager la finition.

Le ventilateur est livré avec un kit lumineux ?

Non, le ventilateur ne comprend pas de kit lumineux. Vous pouvez en ajouter un, à condition qu'il soit ETL listé et compatible avec ce modèle.

Que faire si le ventilateur vacille après l'installation ?

Vérifiez que toutes les vis des pales et des supports sont bien serrées. Si le problème persiste, essayez d'échanger deux pales adjacentes pour équilibrer le poids.

Comment régler la télécommande si elle ne fonctionne pas ?

Assurez-vous que les piles sont installées correctement et qu'elles sont chargées. Si nécessaire, effectuez la procédure d'apprentissage : appuyez sur le bouton LEARN du récepteur pendant 3 secondes dans les 30 secondes suivant la mise sous tension.

Puis-je utiliser un variateur de vitesse mural avec ce ventilateur ?

Non, ce ventilateur est conçu pour être utilisé uniquement avec la télécommande fournie. Les variateurs de vitesse muraux ne sont pas compatibles.

Le ventilateur fait un bruit anormal, que dois-je vérifier ?

Vérifiez que toutes les vis du moteur et des pales sont bien serrées. Assurez-vous que les connexions électriques ne frottent pas contre le boîtier. Un rodage de 24 heures peut éliminer les bruits mineurs.

Quelle est la portée maximale de la télécommande ?

La portée est d'environ 9 mètres (30 pieds) en champ libre. Évitez les obstacles métalliques qui pourraient perturber le signal.

Puis installer le ventilateur sur une boîte de sortie en plastique ?

Non, utilisez uniquement une boîte de sortie métallique UL capable de supporter au moins 23 kg (50 lb). Les boîtes en plastique ne sont pas assez résistantes.

MODE D'EMPLOI Pinion Kichler

Les images du produit peuvent varier légèrement d'un produit réel.

INSTALLATION D'UN SOUTIEN À

LA SÉCURITÉ 9

CONNEXIONS ÉLECTRIQUES ....10

DIAGRAMME DE FIL....11

FINITION DE L'INSTALLATION....12

FIXATION DES PALES DE VENTILATEUR......13

INSTALLATION DU LOGEMENT INFÉRIEUR .....13

INSTALLATION DU BOÎTIER DE z

COMMUTATEUR 13

INSTALLATION DU CONTRÔLE MURAL .....16

CONTROL SYSTEM SET-UP 17

INSTRUCTIONS DE FONCTIONNEMENT ..... 17

DÉPANNAGE....18

AVERTISSEMENT DE LA FCC....19

RÈGLES DE SÉCURITÉ LISEZ ET ENREGISTREZ CES INSTRUCTIONS

1. Pour réduire le risque de choc électrique, assurez-vous que l'électricité a été coupée au disjoncteur ou à la boîte de fusible avant de commencer.
2. Tout câblage doit être conforme au Code national de l'électricité et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien agréé qualifié.
3. Avertissement: Pour réduire le risque d'incendie ou de choc électrique, n'utilisez que le contrôle fourni avec le ventilateur.
4. Avertissement: Pour réduire les risques d'incendie, de choc électrique ou de blessure, montez-le directement sur un élément structurel ou une prise de courant. Pour le montage du boîtier de sortie, utilisez les vis de montage fournies avec le boîtier de sortie.
5. Pour faire fonctionner la fonction inverse sur ce ventilateur, appuyez sur le bouton inverse pendant que le ventilateur est en cours d'exécution.
6. Évitez de placer des objets sur le chemin des lames.

7. Pour éviter des blessures ou des dommages au ventilateur et à d'autres articles, soyez prudent lorsque vous travaillez autour ou nettoyez le ventilateur.

8. Le ventilateur doit être monté avec un minimum de 2,13 m (7 pi) du plancher et 76 cm (30 po) de tout mur ou obstruction.

9. N'utilisez pas d'eau ou de détergents lorsque vous nettoyez le ventilateur ou les lames du ventilateur. Un chiffon de poussière sèche ou un chiffon légèrement amorti sera approprié pour la plupart des nettoyages.
10. Après avoir fait les connexions électriques, les conducteurs épissés doivent être tournés vers le haut et poussés soigneusement vers le haut dans la boîte de sortie. Les fils doivent être écartés avec le fil au sol et le fil blanc (commun) d'un côté avec le fil noir (charge) de l'autre côté de la boîte de sortie.
11. Les diagrammes électriques ne sont que des références. Les kits légers qui ne sont pas emballés avec le ventilateur doivent être ETL Listé et marqués appropriés pour une utilisation avec le ventilateur de modèle que vous installez. Les commutateurs doivent être DES commutateurs d'utilisation générale ETL. Reportez-vous aux Instructions emballées avec les kits de lumière et les commutateurs pour un assemblage approprié.

Avertissement

POUR RÉDUIRE LES RISQUES DE BLESSURES, NE PLIEZ PAS LES SUPPORTS DE LAME (ÉGALEMENT APPELS À DES BRIDES) PENDANT L'ASSEMBLAGE OU APRÈS L'INSTALLATION, NE PAS INSÉRER D'OBJETS DANS LE CHEMIN DES LAMES.

OUTILS REQUIS

• Tournevis Phillips
• Tournevis de lame
• clé de 11 mm
• Escabeau
• Cisailles

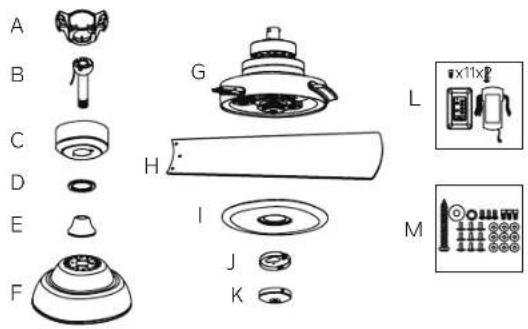

Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les éléments suivants:

A. Support de montage
B. Assemblage bille / tige Canopée
C. Couverture de trou de canopée
D. Couverture d'accouplement
E. Top Logement
F. Corps moteur
G. Lame de ventilateur
H. Logement inférieur (3)
J. Boîtier de commutation
K. Commutateur

L. Système de contrôle des murs
M. Matériel de paquet
1) Matériel de montage :
Connecteur de fil (3)
2) Matériel d'attachement de lame : Vis
(9), laveuse (9)
3) Matériel de câble de sécurité :
Vis en bois (1), laveuse de printemps (1), laveuse plate (1)
4) Matériel de logement supérieur : vis (3)

S'il n'y a pas de boîte de montage UL (cUL pour l'installation canadienne) existante, lisez les instructions suivantes. Débranchez la puissance en enlevant les fusibles ou en éteignant les disjoncteurs.

Sécurisez la boîte de sortie directement à la structure du bâtiment. Utilisez des attaches et des matériaux de construction appropriés. La boîte de sortie et son support doivent être en mesure de supporter pleinement le poids mobile du ventilateur (au moins 50 lbs). N'utilisez pas de boîtes de sortie en plastique.

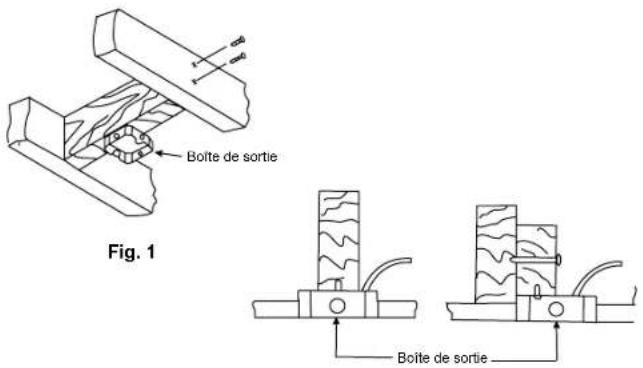

Les figures 1,2 et 3 sont des exemples de différentes façons de monter la boîte de sortie.

Remarque: Si vous installez le ventilateur de plafond sur un plafond incliné (voûté), vous pouvez avoir besoin d'une tige descendante plus longue pour maintenir le dégagement approprié entre la pointe de la lame et le plafond. Un dégagement minimum de 12" est suggéré pour un fonctionnement optimal.

Remarque: Vous devez utiliser une tige descendante de 12 po ou plus pour une pente de 30 degrés (angle maximum de 30 degrés). (Fig. 3)

Remarque: Selon l'emplacement que vous avez sélectionné pour l'installation, vous devrez peut-être acheter et installer un "Joist Hanger" pour le support de la boîte de sortie. Assurez-vous que le cintre de poutrelle que vous achetez a été conçu pour une utilisation avec des ventilateurs de plafond. (Fig. 4)

Fig. 3

Fig. 4

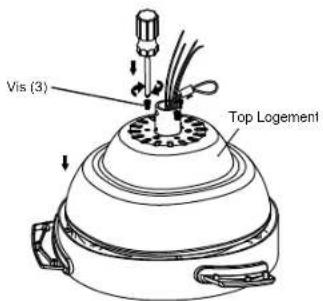

INSTALLATION DU LOGEMENT SUPÉRIEUR

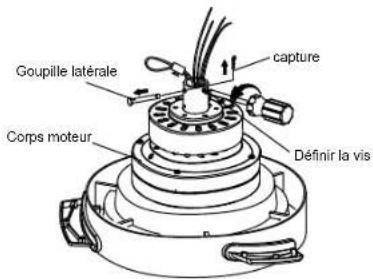

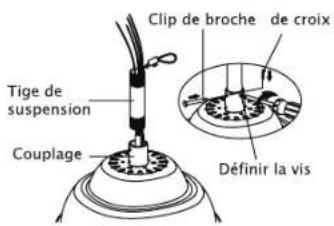

Étape 1. Retirez l'agrafe, la broche transversale et deux vis de jeu du couplage supérieur du corps moteur, et économisez pour une utilisation ultérieure sur l'étape 4. (Fig. 5)

Étape 2. Nourrissez soigneusement les fils de ventilateur vers le haut par le trou central du logement supérieur, placez le logement supérieur au-dessus du corps de moteur et alignez les trous. Insérez trois (3) vis du bloc matériel dans les trous et serrez-les solidement. (Fig.6)

Fig. 5

Fig. 6

INSTALLATION DU LOGEMENT SUPÉRIEUR (SUITE)

Étape 3. Retirez la boule de suspension de la tige de la tige en desserrant les vis de pression, en enlevant la goupille transversale, et en glissant la boule outre de la tige. (Fig.7)

Étape 4. Alimentez soigneusement les fils de ventilateur et le câble de sécurité jusqu'à travers la tige descendante. Enfiler la tige descendante sur l'accouplement moteur jusqu'à ce que les trous d'épingle s'alignent. Ensuite, remplacez la broche et le clip croisés et serrez les deux vis. (Fig. 8)

Étape 5. Glissez le couvercle d'accouplement, le couvercle du trou de la canopée et la verrière sur la tige descendante. Réinstallez soigneusement la boule de cintre sur la tige descendante. Assurez-vous que la broche transversale est dans la bonne position et la vis de l'ensemble est serré et les fils ne sont pas tordus. (Fig. 9)

Fig. 7

Fig. 8

Fig. 9

ACCROCHER LE VENTILATEUR

Rappelez-vous pour éteindre l'alimentation avant de commencer l'installation. Ceci est nécessaire pour votre sécurité et aussi la bonne programmation du système de contrôle. Pour installer correctement votre ventilateur de plafond, suivez les étapes ci-dessous.

Étape 1. Avant d'attacher le ventilateur à la boîte de sortie (non inclus), assurez-vous que la boîte de sortie est solidement attachée à au moins deux points à un membre du plafond structurel (une boîte lâche fera vaciller le ventilateur). Passer les fils d'approvisionnement de 120 volts de la boîte de sortie du plafond à travers le centre du support de montage du plafond. Installez le support de montage à la boîte de sortie dans le plafond utilisant les vis et les rondelles incluses avec la boîte de sortie. (Fig.10)

Étape 2. Retirez l'une des deux vis d'épaule dans le support de montage et conservez-les à l'étape 12 de la page 2. Desserrer la vis de la deuxième épaule sans l'enlever complètement. (Fig. 11)

Étape 3. Maintenant, soulevez le corps moteur en position et placez la boule de cintre dans le support de cintre. Tournez jusqu'à ce que le "Check Tab" soit tombé dans la "Slot d'enregistrement" et les sièges fermement. L'ensemble du corps moteur ne doit pas tourner si cela est fait correctement. (Fig. 12)

Avertissement: Le fait de ne pas bien asseoir l'onglet « Check Tab » peut endommager le ventilateur du plafond pendant le fonctionnement.

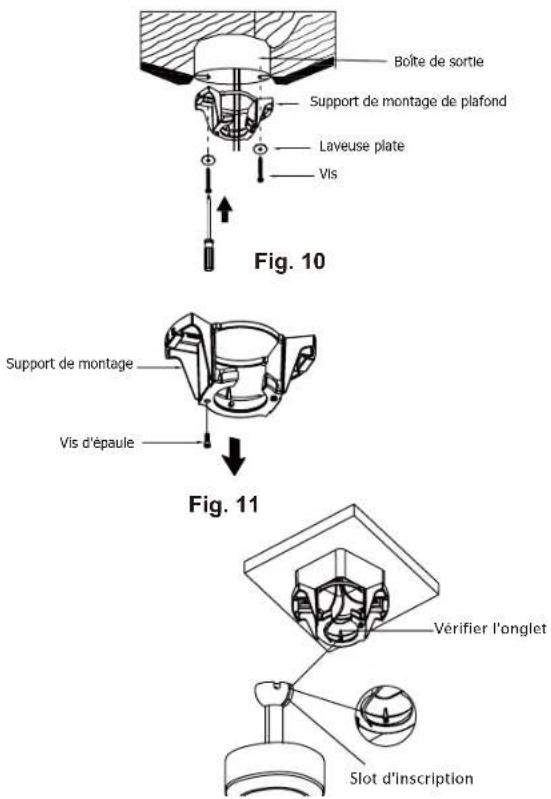

Fig. 12

INSTALLATION DE SAFETY SUPPORT (requis pour l'installation canadienne SEULEMENT)

Un câble de soutien de sécurité est fourni pour aider à empêcher le ventilateur de plafond de failing, s'il vous plaît l'installer comme suit.

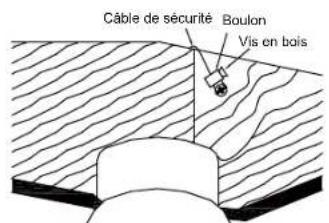

Étape 1. Conduisez une vis en bois et des rondelles sur le côté de l'accolade qui tient la boîte de sortie. Laisser 3 mm (1/8 po) d'espace entre l'accolade de soutien et la rondelle. (Fig. 13)

Étape 2. Insérez le câble de sécurité à travers le support de montage et l'un des trous dans la boîte de sortie dans le plafond. Ajuster la longueur du câble de sécurité pour atteindre la vis et les rondelles en tirant le câble supplémentaire à travers la pince du câble jusqu'à ce que la longueur globale soit correcte, mettre l'extrémité du câble de retour à travers la pince du câble, formant une boucle à l'extrémité du câble. Resserrez la pince du câble solidement. Maintenant, mettez la boucle à l'extrémité du câble de sécurité sur la vis en bois et sous la rondelle. Resserrez la vis en bois solidement. (Fig. 14)

Remarque: Bien que le câble de soutien à la sécurité ne soit nécessaire que pour les installations canadiennes. C'est une bonne idée de faire l'attachement avec n'importe quelle installation.

Fig. 13

Fig. 14

CONNEXIONS ÉLECTRIQUES

Avertissement: Pour éviter un choc électrique possible, assurez-vous que vous avez coupé la puissance au panneau de circuit principal avant le câblage. Suivez les étapes ci-dessous pour connecter le ventilateur à votre câblage ménager. Utilisez les écrous de connexion de fil fournis avec votre ventilateur. Sécurisez le connecteur avec du ruban adhésif électrique. Assurez-vous qu'il n'y a pas de supports ou de connexions métalliques lâches.

Avertissement: Si vos fils de maison sont des couleurs différentes de ce qui est référencé dans ce manuel, arrêtez immédiatement. Un électricien professionnel est recommandé pour déterminer le câblage approprié.

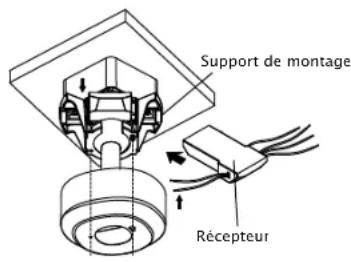

Étape 1. Insérez le récepteur dans le support de montage, et gardez plat en opposition du plafond. (Fig. 15)

Étape 2. Connexions électriques de moteur à récepteur :

Connectez le fil NOIR du ventilateur au fil NOIR marqué "TO MOTOT L" à partir du récepteur. Connectez le fil BLANC du ventilateur au fil BLANC marqué "Au moteur N" du récepteur. Connectez le fil BLEU du ventilateur au fil BLEU marqué « pour la lumière » à partir du récepteur. Connectez le fil ORANGE du ventilateur au fil ORANGE à partir du récepteur.

Sécurisez toutes les connexions de fil avec les écrous en plastique de fil fournis. (Fig. 16)

Fig. 15

Étape 3. Récepteur à distance à la boîte de sortie Connexions électriques :

Connectez le fil NOIR (chaud) du plafond au fil NOIR marqué "AC IN L" à partir du contrôle du mur.

Connectez le fil BLANC (Neutre) du plafond au fil BLANC marqué « AC IN N » du récepteur.

Connectez le fil NOIR (Au moteur L) du contrôle du mur au fil NOIR marqué « AC IN L » à partir du récepteur.

Fixez les connexions de fil avec les connecteurs de fil en plastique fournis. (Fig. 16)

Étape 4. Connectez les fils SOL (VERT) de la boule de cintre et du support de montage, ainsi SOL (VERT ou CUIVRE NU) de la maison. Fixez la connexion filaire avec les connecteurs en plastique fournis. Après avoir relié les fils, étalez-les de sorte que les fils verts et blancs sont d'un côté de la boîte de sortie et les fils noirs et bleus sont de l'autre côté. (Fig. 16)

Remarque: Rangez soigneusement les connexions de fil vers le haut dans la boîte de sortie.

Remarque: Le ventilateur doit être installé à une distance maximale de 30 pieds de l'unité de transmission pour une transmission du signal appropriée entre l'unité de transmission et l'unité de réception du ventilateur.

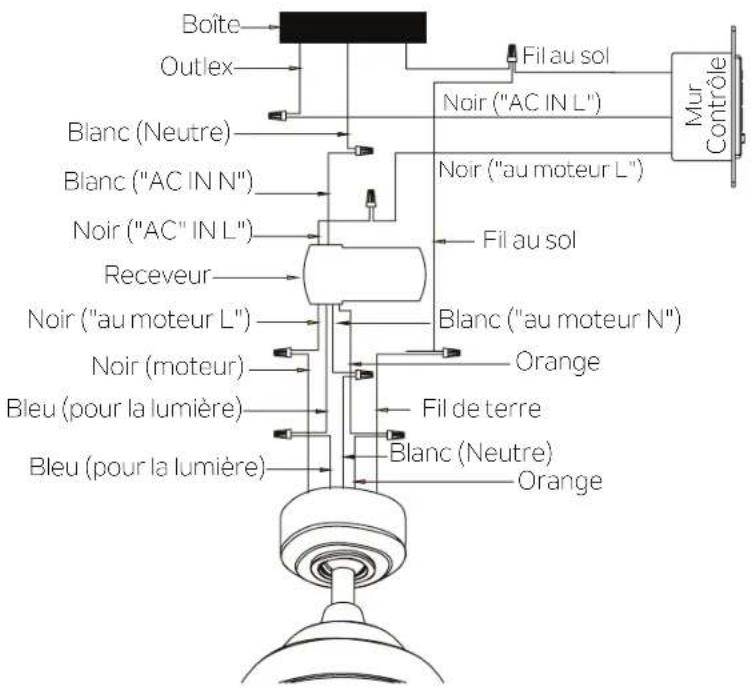

DIAGRAMME DE FIL

Fig. 16

FINITION DE L'INSTALLATION

Remarque: Avant de poursuivre l'installation, confirmer que la puissance est toujours éteinte au disjoncteur principal ou en enlevant le fusible correct. L'arrêt de l'alimentation à l'aide d'un interrupteur mural n'est pas suffisant pour empêcher le stock électrique.

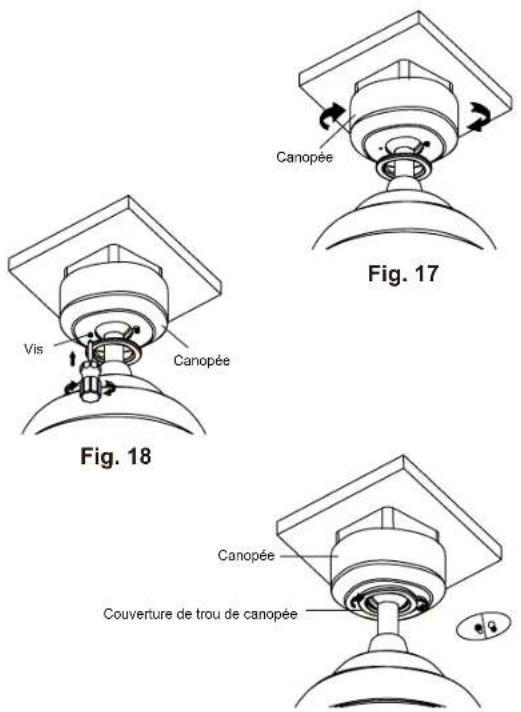

Étape 1. Assembler la verrière en tournant la fente de clé dans la verrière au-dessus de la vis d'épaule dans le support de montage. (Fig. 17)

Étape 2. Réinstallez la vis d'épaule qui a été précédemment enlevée sur la page 8 étape 2, puis resserrez deux vis d'épaule solidement. (Fig.18)

Étape 3. Attachez et serrez solidement le couvercle du trou de la verrière sur les vis d'épaule dans le support de montage en utilisant la fonction de verrouillage de torsion de porte-clés. (Fig. 19)

Fig. 19

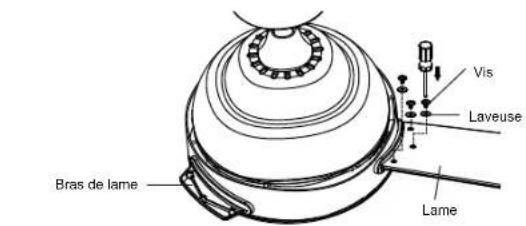

FIXATION DES PALES DE VENTILATEUR

Remarque: Avant de continuer, assurez-vous que la puissance est déconnectée en éteignant le disjoncteur de retirer le fusible à la boîte de circuit.

Étape 1. Placez la lame au-dessus du bras de la lame avec des poteaux filetés montrant. Assurez-vous que le bord inférieur de la lame est entièrement assis contre le bras de la lame. À l'arme Phillips, démarrez une vis et une laveuse de lame dans le bras de la lame (ne serrez pas) et répétez pour les 2 vis et rondelles restantes. Resserrez votre vis solidement en commençant par la vis centrale. Assurez-vous que la lame est droite. Répétez les étapes pour les lames restantes. (Fig. 20)

INSTALLATION DU LOGEMENT INFÉRIEUR

Remarque: Avant de continuer, assurez-vous que la puissance est déconnectée en éteignant le disjoncteur de retirer le fusible à la boîte de circuit.

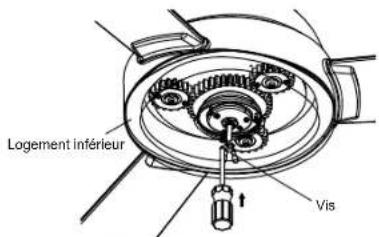

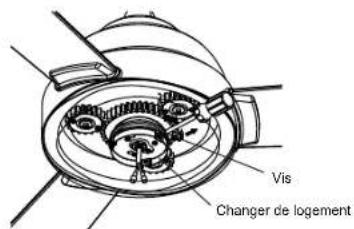

Étape 1. Retirez trois (3) vis comme indiqué et économisez pour une utilisation ultérieure. (Fig. 21)

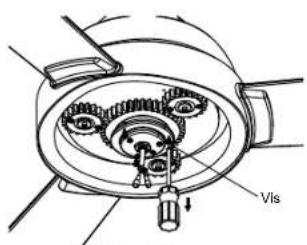

Étape 2. Fixez le boîtier inférieur au corps moteur, insérez trois (3) vis préalablement enlevées dans les trous et serrez-les solidement. (Fig. 22)

Fig. 20

Fig. 21

Fig. 22

INSTALLATION DU BOÎTIER DE COMMUTATEUR

Remarque: Avant de poursuivre l'installation, confirmer que la puissance est toujours éteinte au disjoncteur principal ou en enlevant le fusible du circuit. L'arrêt de l'alimentation à l'aide d'un interrupteur mural n'est pas suffisant pour empêcher le stock électrique.

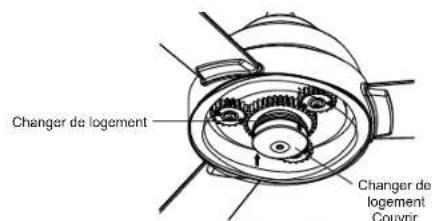

Étape 1. Retirez la vis marquée d'une étiquette à points qui s'est préinstallée sur la plaque de montage et conservez-la pour une utilisation ultérieure. Desserrer les deux autres (ne pas enlever). (Fig. 23)

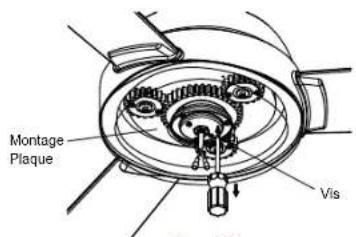

Étape 2. Placez les deux trous de fente sur le boîtier de l'interrupteur sur les deux (2) vis préalablement desserrées de la plaque de montage. Faites pivoter le boîtier de l'interrupteur jusqu'à ce qu'il se verrouille en place à l'extrémité rétrécie des trous clés. (Fig. 24)

Étape 3. Solidement en resserrant les 2 vis préalablement desserrées et celle précédemment enlevée. (Fig. 25)

Étape 4. Retirez trois (3) vis du boîtier de l'interrupteur comme indiqué et économisez pour une utilisation ultérieure. (Fig. 26)

Étape 5. Fixez le couvercle de boîtier de commutateur au boîtier de commutateur et serrez solidement avec trois (3) vis précédemment enlevées. (Fig. 27 et Fig. 28)

Fig. 26

Fig. 27

Fig. 28

INSTALLATION DU CONTRÔLE MURAL

Tout câblage doit être conforme au Code national de l'électricité et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien agréé qualifié. Sélectionnez un emplacement pour installer votre contrôle mural. Vous pouvez remplacer un interrupteur mural existant, ou installer le contrôle mural sur n'importe quelle surface plane.

Remarque: L'INSTALLATION DE COMMUTATEUR DOIT SE CONFORMER À TOUS LES CODES ÉLECTRIQUES LOCAUX ET NATIONAUX.

AVERTISSEZING: Éteignez la puissance principale au disjoncteur ou au panneau de fusible avant de continuer.

Étape 1. Retirez la plaque murale existante et l'ancien commutateur de la boîte de sortie murale. Débranchez les fils. (Fig. 29)

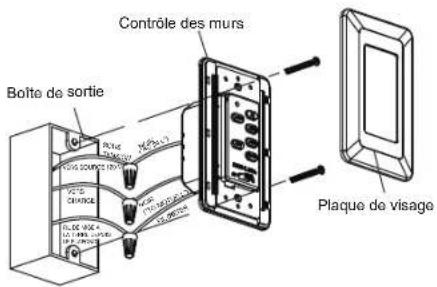

Étape 2. Placez le contrôle du mur à la boîte de sortie, connectez les fils avec les connecteurs de fil fournis. (Fig. 30)

Connectez le fil de plomb (CHAUD) de la boîte de sortie au fil NOIR marqué « AC IN L » à partir du contrôle du mur.

Connectez le fil de plomb (CHARGE) de la boîte de sortie au fil NOIR marqué "À MOTEUR L" à partir du contrôle du mur.

Connectez le fil SOL de la boîte de sortie au fil SOL à partir du contrôle du mur.

Étape 3. Sécurisez les connexions de fils et assurez-vous qu'il n'y a pas de brins ou de connexions lâches. Remettez les connexions de fil à l'intérieur de la boîte de sortie et fixez le contrôle de mur à la boîte de sortie avec des vis fournies. Ajusté la plaque de visage au contrôle de mur. (Fig. 30)

Fig. 29

Fig. 30

CONTROL SYSTEM SET-UP

Étape 1. Une fois l'installation terminée, appuyez sur le bouton LEARN pendant 3 secondes dans les 30
secondes une fois que la puissance AC est activée. Le ventilateur s'allume à vitesse moyenne et léger (s'il est installé)
s'allumera. Cela confirme que le paramètre SMART SYNC est actif et correct. (Fig. 31)

Étape 2. Si vous ne pouvez pas terminer le réglage dans les 30 secondes, la puissance principale doit être désactivé et redémarré. Cela se répétera l'étape 1 jusqu'à ce que la fonction APPRENDRE soit activé comme indiqué.

Fig. 31

INSTRUCTIONS DE FONCTIONNEMENT

Restaurer l'alimentation du ventilateur de plafond et tester pour le bon fonctionnement (Fig. 31)

1. Contrôle des ventilateurs: Pour démarrer le ventilateur. Appuyez sur le bouton de vitesse sélectionné pour exécuter le ventilateur à la vitesse désirée : Haute vitesse; VITESSE MED-moyenne; Bas bas speed; Appuyez sur le bouton "FAN OFF" pour éteindre le ventilateur.
2. Bouton léger: Appuyez une fois pour allumer ou éteindre la lumière. La pression continue sur le bouton de lumière assombrit la lumière dans un cycle continu de la lumière à l'obscurité, ou sombre à la lumière.
3. Bouton REV: Contrôle la direction, vers l'avant ou vers l'arrière.
4. Si votre ventilateur de plafond a l'éclairage fluorescent, svp glissez l'interrupteur à la position de « O ». Si le ventilateur du plafond a un éclairage incandescent ou halogène ou LED, s'il vous plaît glisser le commutateur à "D" position.

Dépannage

Problème	solution
Le ventilateur ne démarre pas.	1. Vérifiez les fusibles de circuit ou les disjoncteurs.2. Vérifiez toutes les connexions électriques pour assurer un bon contact.Attention:Assurez-vous que l'alimentation principale est OFF lors de la vérification de toute connexion électrique.3. Assurez-vous que les batteries de l'émetteur sont installées correctement. Côté positif () face à face.4. Assurer les batteries ont une bonne charge.
Le ventilateur a l'air bruyant.	1. Assurez-vous que toutes les vis de logement moteur sont bien ajustées.2. Assurez-vous que les vis qui fixent les supports de lame du ventilateur au moteur sont serrées.3. Assurez-vous que les connexions de écrou de fil ne se frottent pas les unes contre les autres ou le mur intérieur du boîtier d'interrupteur.Attention:Assurez-vous que l'alimentation principale est coupée.4. Prévoyez une période d'introduction par effraction de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent pendant cette période.5. 5.Si utilisant un kit de lumière facultatif, assurez-vous que les vis fixant la verrerie sont serrées. Assurez-vous que les ampoules ne touchent aucun autre composant.6. Ne connectez pas ce ventilateur à un mur monté contrôle de vitesse variable(s). Ils ne sont pas compatibles avec les moteurs de ventilateur de plafond ou les télécommandes.7. Assurez-vous que la verrière supérieure a une courte distance du plafond. Il ne doit pas toucher le plafond.
Le ventilateur vacille.	1. Vérifiez que toutes les vis de bras de lame et de lame sont sûres.2. La plupart des problèmes de vacillement des ventilateurs sont causés lorsque les niveaux de lame sont inégaux. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l'une des lames. Mesurez cette distance. Faites pivoter le ventilateur jusqu'à ce que la lame suivante soit positionnée pour la mesure. Répéter l'opération pour chaque lame. L'écart de distance doit être égal dans un délai de 1/8" .3. Si la lame oscille est encore perceptible, l'échange de deux lames adjacentes (côte à côte) peut redistribuer le poids et peut-être entraîner un fonctionnement plus lisse.
Dysfonctionnement de la télécommande.	1. Ceiling Fans avec des systèmes de contrôle à distance ne peut pas être exploité en conjonction avec tout autre système de contrôle EXCEPT un commutateur de base Sur / Off mur, si désiré.

AVERTISSEMENT DE LA FCC

Cet appareil est conforme à la partie 15 des Règles de la FCC. L'opération est soumise aux deux conditions suivantes :

(1) Cet appareil ne peut pas causer d'interférences nocives, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent causer un fonctionnement indésirable.

Des modifications ou des modifications non expressément approuvées par la partie responsable de la conformité pourraient annuler le pouvoir de l'utilisateur d'exploiter l'équipement.

Remarque: Cet équipement a été testé et s'est avéré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des Règles de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nocives aux communications radio. Cependant, il n'y a aucune garantie que l'interférence ne se produira pas dans une installation particulière. Si cet équipement cause une ingérence nocive à la réception radio ou télévisuelle, qui peut être déterminée en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l'antenne réceptrice, augmenter la séparation entre l'équipement et le récepteur, et connecter l'équipement à une prise sur un circuit différent de celui auquel le ventilateur est connecté.

KICHLER®

www.kichler.com

8h30 à 17H00 HNE, DU LUNDI AU VENDREDI

KICHLER®

60" PINION
