Rise - Ventilateur Kichler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	Kichler
Modèle	Rise
Diamètre des pales	60 pouces (152,4 cm)
Poids net	10,70 kg
Poids brut	12 kg
Alimentation	120 V, 60 Hz
Nombre de pales	5
Type de moteur	Moteur CC (sans capteur)
Fonction d'inversion	Oui, pour flux d'air été/hiver
Contrôle	Commande murale avec variateur de lumière
Kit d'éclairage inclus	Oui, LED avec abat-jour en verre
Variateur de lumière	Intégré, compatible avec commande murale
Hauteur minimale du plafond	2,1 m (7 pi) entre les pales et le sol
Angle de plafond maximal	22° (nécessite tige de descente ≥ 12 po)
Poids maximal supporté par le boîtier	15,9 kg (35 lb)
Certifications	cULus pour support de ventilateur
Entretien	Chiffon sec ou légèrement humide ; ne pas utiliser d'eau ni de détergents
Garantie	Consultez le site Kichler
Contenu de l'emballage	Ensemble moteur, pales, kit éclairage, commande murale, récepteur, matériel de montage

FOIRE AUX QUESTIONS - Rise Kichler

Comment installer le ventilateur Kichler Rise ?

Suivez les étapes du manuel : fixez le support de montage, suspendez l'ensemble moteur, effectuez les raccordements électriques, installez les pales et le kit d'éclairage. Assurez-vous que l'alimentation est coupée avant de commencer. Pour les plafonds inclinés jusqu'à 22°, utilisez une tige de descente d'au moins 30 cm.

Quel type de boîte de sortie est requis ?

Utilisez une boîte de sortie cULus marquée "FOR FAN SUPPORT" capable de supporter au moins 15,9 kg (35 lb). Ne pas utiliser de boîte en plastique.

Comment associer la commande murale au ventilateur ?

Assurez-vous que les pales sont installées. Éteignez la commande murale, puis rétablissez l'alimentation du ventilateur. Dans les 60 secondes, allumez la commande et maintenez enfoncé le bouton d'inversion pendant 3 à 5 secondes. La lumière clignotera et le ventilateur fonctionnera brièvement, indiquant l'appariement réussi.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord les fusibles ou disjoncteurs. Assurez-vous que tous les raccordements électriques sont bien serrés. Coupez l'alimentation avant toute vérification.

Comment nettoyer le ventilateur ?

Coupez l'alimentation. Utilisez un chiffon sec ou légèrement humide pour dépoussiérer. N'utilisez jamais d'eau ni de détergents.

Comment inverser le sens de rotation du ventilateur ?

Pendant que le ventilateur fonctionne, appuyez sur le bouton d'inversion de la commande murale. Le sens horaire (inverse) pour l'hiver redistribue l'air chaud ; le sens antihoraire pour l'été crée un effet de refroidissement.

Le ventilateur oscille. Que faire ?

Vérifiez que toutes les vis des pales et des supports sont bien serrées. Mesurez la distance entre chaque pale et le plafond ; un écart de plus de 3 mm peut causer des oscillations. Essayez d'échanger deux pales adjacentes pour équilibrer.

Quelles ampoules sont compatibles avec le kit d'éclairage ?

Le kit d'éclairage est équipé de LED intégrées. Ne pas utiliser d'ampoules supplémentaires. Les kits d'éclairage optionnels doivent être homologués ETL et étiquetés pour ce modèle.

Puis-je utiliser un variateur de vitesse mural ?

Non, ce ventilateur est conçu uniquement pour être utilisé avec la commande murale fournie. Les variateurs de vitesse standard ne sont pas compatibles et peuvent endommager le moteur.

Où puis-je trouver les schémas de câblage ?

Les schémas sont inclus dans la notice d'utilisation, figure 14. Connectez les fils conformément au code électrique local. Un électricien qualifié est recommandé.

MODE D'EMPLOI Rise Kichler

Les images du produit peuvent varier légèrement par rapport au produit réel.

1. ATTENTION : RISQUE DE CHOC : Débranchez l'alimentation au panneau du disjoncteur principal ou à la boîte à fusibles principale avant de démarrer et pendant l'installation.
2. AVERTISSEMENT : Ce luminaire est conçu pour être installé conformément au National Electrical Code (NEC) et à toutes les particularités du code local. Si vous n'êtes pas familier avec les exigences du code, l'installation par un électricien certifié est recommandée.
3. AVERTISSEMENT : Pour réduire le risque d'incendie ou d'électrocution, utilisez uniquement la commande fournie avec le ventilateur.
4. AVERTISSEMENT : Pour réduire le risque d'incendie, d'électrocution ou de blessure corporelle, montez sur un boîtier de sortie marquée « Acceptable pour un support de ventilateur de 15,9 kg (35 lb) ou moins ». Pour le montage du boîtier de sortie, utilisez les vis de montage (et les rondelles d'arrêt) fournies avec le boîtier de sortie. Il faudra probablement remplacer la boîte de sortie, car la plupart des boîtes de sortie

utilisées pour soutenir des appareils d'éclairage ne sont pas acceptables pour soutenir un ventilateur. En raison de la complexité de l'installation de ce ventilateur, un électricien agréé qualifié est fortement recommandé.

1. Tout le câblage doit être conforme au National Electrical Code ANSI/NFPA 70 et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien qualifié et agréé.
2. La boîte de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 15,9 kg (35 lb). Utilisez uniquement des boîtiers de sortie cULus portant la mention « FOR FAN SUPPORT ».
3. AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES CORPORELLES, MONTEZ LE VENTILATEUR SUR UN BOÎTIER DE SORTIE MARQUÉE « ACCEPTABLE POUR UN SUPPORT DE VENTILATEUR ».
4. Évitez de placer des objets sur la trajectoire des pales.

RÈGLES DE SÉCURITÉ

1. Pour éviter des blessures corporelles ou des dommages au ventilateur et à d'autres éléments, soyez prudent lorsque vous travaillez autour ou nettoyez le ventilateur.
2. Assurez-vous que le site d'installation que vous choisissez permet un dégagement minimum de 2,1 m (7 pi) entre les pales et le sol et d'au moins 30 pouces des extrémités des pales vers n'importe quel obstacle.
3. Pour activer la fonction d'inversion sur ce ventilateur, appuyez sur le bouton « Inversion » pendant que le ventilateur fonctionne.
4. AVERTISSEMENT : assurez-vous que l'alimentation est coupée avant de nettoyer votre ventilateur.
5. N'utilisez pas d'eau ou de détergents pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon sec à poussière ou un chiffon légèrement humide conviendra pour la plupart des nettoyages.

6. Après avoir effectué les raccordements électriques, les conducteurs raccordés doivent être tournés vers le haut et poussés avec précaution dans le boîtier de sortie. Les fils doivent être écartés avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.

7. Les schémas électriques sont fournis à titre indicatif uniquement. Les kits d'éclairage qui ne sont pas fournis avec le ventilateur doivent être homologués ETL et étiquetés comme appropriés pour une utilisation avec le modèle de ventilateur que vous installez. Les commutateurs doivent être des commutateurs à usage général ETL. Reportez-vous aux instructions fournies avec les kits d'éclairage et les interrupteurs pour un assemblage correct.

8. Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.
9. Les informations sur le poids du ventilateur 300370 sont les suivantes :
   Poids net : 10,70 kg / 23,54 lb ;
   Poids brut : 12 kg / 26,4 lb.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES, NE PLIEZ PAS LES PALES PENDANT LE MONTAGE OU APRÈS L'INSTALLATION.

NE PAS INSÉRER D'OBJETS SUR LE PASSAGE DES PALES.

OUTILS ET MATÉRIAUX NÉCESSAIRES

• Tournevis cruciforme
• Tournevis à lame
• Clé de 11 mm
• Escabeau
• Pinces coupantes

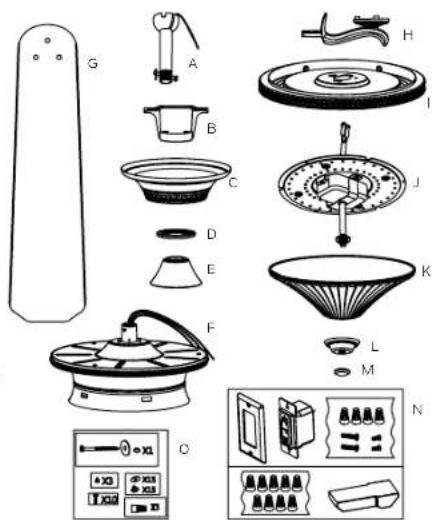

Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les éléments suivants :

A. Ensembleboule/tige descendante

B. Support de montage

C. Monture

D. Couvercle du trou de l'auvent

E. Couvercle d'accouplement

F. Assemblage du moteur

G. Pale (5)

I. Plaque d'éclairage

J. Kit d'éclairage

K. Abat-jour en verre

L. Capuchon de fleuron

M. Fleuron

N. °Unité de commande murale

Plaque frontale (1) ; commande murale (1) ; récepteur(1) ; connecteur de fil (4+9) ; vis courte (2) ; vis longue (2) ;

O. Matériel d'emballage

1.) Matériel du câble de sécurité : Vis à bois (1) ; rondelle à ressort (1) ; rondelle plate (1)
2.) Matériel de montage : Connecteur de fil (3) ;
3.) Matériel de fixation de pale : Vis (15) ; rondelles (15)
4.) Matériel de fixation du kit d'éclairage : Vis (3)
5.) Matériel de fixation du support de pale : Vis (10)

S'il n'y a pas de boîtier de montage homologué UL (cUL pour installation canadienne), lisez les instructions suivantes. Débranchez l'alimentation en retirant les fusibles ou en désactivant les disjoncteurs.

Fixez le boîtier de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. Le boîtier de sortie et son support doivent pouvoir supporter entièrement le poids total du ventilateur (jusqu'à 15,9 kg (35 lb)). N'utilisez pas de boîiers de sortie en plastique.

Les figures 1, 2 et 3 sont des exemples des différentes manières de monter le boîtier de sortie.

REMARQUE : Si vous installez le ventilateur de plafond sur un plafond en pente (voûté), vous aurez peut-être besoin d'une tige descendante plus longue pour maintenir un dégagement approprié entre la pointe de la pale et le plafond. Un dégagement minimum de 12" est suggéré pour un fonctionnement optimal.

REMARQUE : Vous devez utiliser une tige de descente de 30,48 cm (12 po) ou plus pour une pente de 22° (angle maximum de 22°). (Fig. 3)

REMARQUE : Selon l'endroit que vous avez choisi pour l'installation, vous devrez peut-être acheter et installer une suspente de solive pour soutenir le boîtier de sortie. Assurez-vous que la suspente de solive que vous achetez a été conçu pour être utilisé avec des ventilateurs de plafond. (Fig. 4)

Fig. 1

Fig. 2

Fig. 3

Boîtier de sortie
Fig. 4

SUSPENDRE L'ENSEMBLE MOTEUR

RAPPELEZ-VOUS de couper l'alimentation avant de commencer l'installation. Ceci est nécessaire pour votre sécurité et également pour la bonne programmation du système de commande.

Pour installer correctement votre ventilateur de plafond, suivez les étapes ci-dessous.

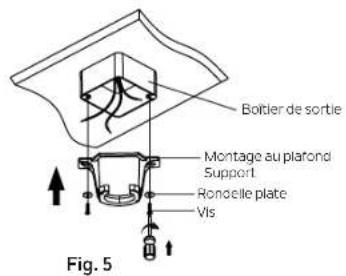

Étape 1. Avant de fixer le ventilateur au boîtier de sortie (non incluse), assurez-vous que le boîtier de sortie est solidement fixé à au moins deux points à un élément du plafond structurel (un boîtier desserré fera vaciller le ventilateur). Faites passer les fils d'alimentation de 120 volts du boîtier de sortie au plafond par le centre du support de montage au plafond. Installez le support de montage sur le boîtier de sortie au plafond à l'aide des vis et rondelles fournies avec le boîtier de sortie. (Fig. 5)

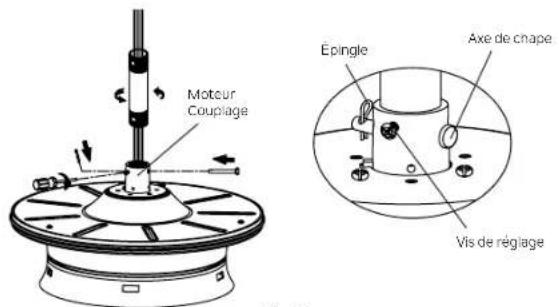

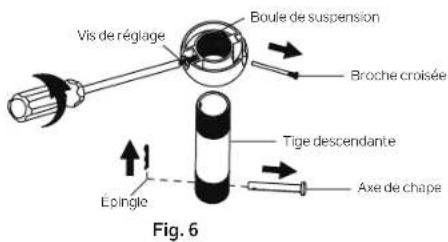

Étape 2. Retirez l'épingle et l'axe de chape de l'ensemble de tige de descente, conservez-les pour une utilisation ultérieure. Retirez la boule de suspension de l'assemblage de la tige descendante en desserrant les vis de réglage, en retirant la goupille transversale et en tournant la boule hors de la tige. (Fig. 6)

REMARQUE : Assurez-vous de garder le matériel détaché séparément pour éviter toute confusion lors de l'installation.

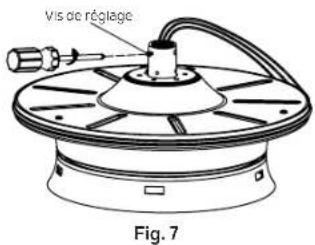

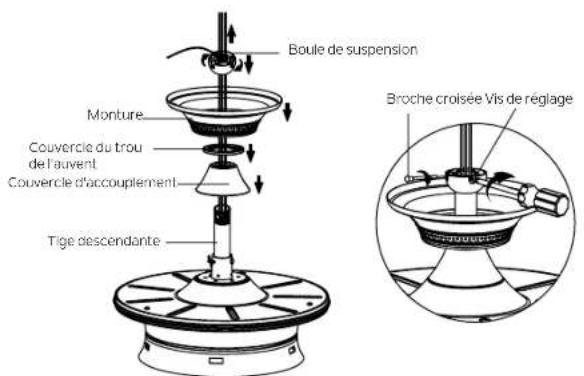

Étape 3. Desserrez les deux vis de réglage sur le couplage du moteur. (Fig. 7)

SUSPENDRE L'ENSEMBLE MOTEUR (suite)

Étape 4. Faites passer avec précaution les fils du ventilateur et le câble de sécurité à travers la tige descendante. Vissez la tige descendante sur l'accouplement du moteur jusqu'à ce que les trous des broches de la chape soient alignés. Ensuite, replacez l'axe de chape et l'épingle, puis serrez les deux vis de réglage. (Fig. 8)

Étape 5. Glissez le couvercle du couplage, le couvercle de l'orifice de l'auvent et le couvercle sur la tige descendante. Réinstallez soigneusement la boule de suspension sur la tige de suspension. Assurez-vous que la broche croisée est dans la bonne position et que la vis de réglage est serrée et que les fils ne sont pas tordus. (Fig. 9)

ATTENTION : Assurez-vous que toutes les vis sont serrées avant de passer à l'étape suivante.

Fig. 8

Fig. 9

SUSPENDRE L'ENSEMBLE MOTEUR (suite)

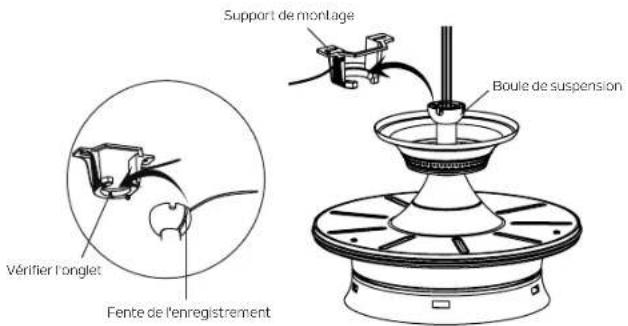

Étape 6. Soulevez maintenant l'assemblage du moteur et placez la boule de suspension dans le support de montage. Tournez jusqu'à ce que la languette de contrôle soit tombée dans la fente d'enregistrement et soit fermement en place. (Fig.10) L'ensemble du corps du moteur ne doit pas tourner si cela est fait correctement.

AVERTISSEMENT : Le fait de ne pas installer correctement la « languette de contrôle » peut endommager le ventilateur de plafond pendant le fonctionnement.

Fig. 10

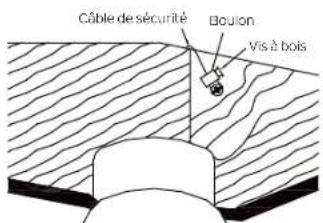

INSTALLATION DU SUPPORT DE SÉCURITÉ (requis pour l'installation canadienne UNIQUEMENT)

Un câble de support de sécurité est fourni pour aider à empêcher le ventilateur de plafond de tomber, veuillez l'installer comme suit.

Étape 1. Enfoncez une vis à bois et des rondelles dans le côté de l'entretoise qui maintient le boîtier de sortie. Laissez 3 mm (1/8") d'espace entre le renfort de support et la rondelle. (Fig. 11)

Étape 2. Insérez le câble de sécurité à travers le support de montage et l'un des trous du boîtier de sortie dans le plafond. Ajustez la longueur du câble de sécurité pour atteindre la vis et les rondelles en tirant le câble supplémentaire à travers le serre-câble jusqu'à ce que la longueur totale soit correcte, remettez l'extrémité du câble à travers le serre-câble, formant une boucle à l'extrémité du câble. Serrez fermement le serre-câble. Maintenant, placez la boucle à l'extrémité du câble de sécurité sur la vis à bois et sous la rondelle. Serrez fermement la vis à bois. (Fig. 12)

REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour les installations au Canada, c'est une bonne idée d'effectuer la fixation avec n'importe quelle installation.

Fig. 11

Fig. 12

RACCORDEMENTS ÉLECTRIQUES

AVERTISSEMENT : Pour éviter tout risque d'électrocution, assurez-vous d'avoir coupé l'alimentation au panneau de circuit principal avant de procéder au câblage.

Suivez les étapes ci-dessous pour raccorder le ventilateur à votre câblage domestique. Utilisez les connecteurs de fils fournis avec votre ventilateur. Fixez le connecteur avec du ruban isolant. Assurez-vous qu'il n'y a pas de supports de câbles ou de raccordements desserrés.

AVERTISSEMENT : Si les fils de votre maison sont de couleurs différentes de celles indiquées dans ce manuel, arrêtez immédiatement. Un électricien professionnel est recommandé pour déterminer le câblage approprié.

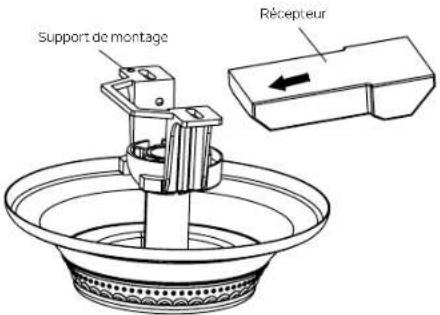

Étape 1. Insérez le récepteur dans le support de montage et maintenez-le à plat face au plafond. (Fig.13)

Étape 2. Connectez les fils à l'aide des connecteurs comme indiqué dans le SCHÉMA DE CÂBLAGE. (Fig.14)

AVERTISSEMENT : Vérifiez que toutes les connexions sont bien serrées, y compris la terre, et qu'aucun fil nu n'est visible au niveau des connexions de fil.

Étape 3. Une fois les connexions effectuées, placez les fils blanc et vert (vert ou cuivre nu) d'un côté et les fils noirs de l'autre côté, la connexion doit être tournée vers le haut et poussez soigneusement les fils dans la boîte de sortie. Les fils doivent être écartés avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie et le conducteur non mis à la terre de l'autre côté.

Fig. 13

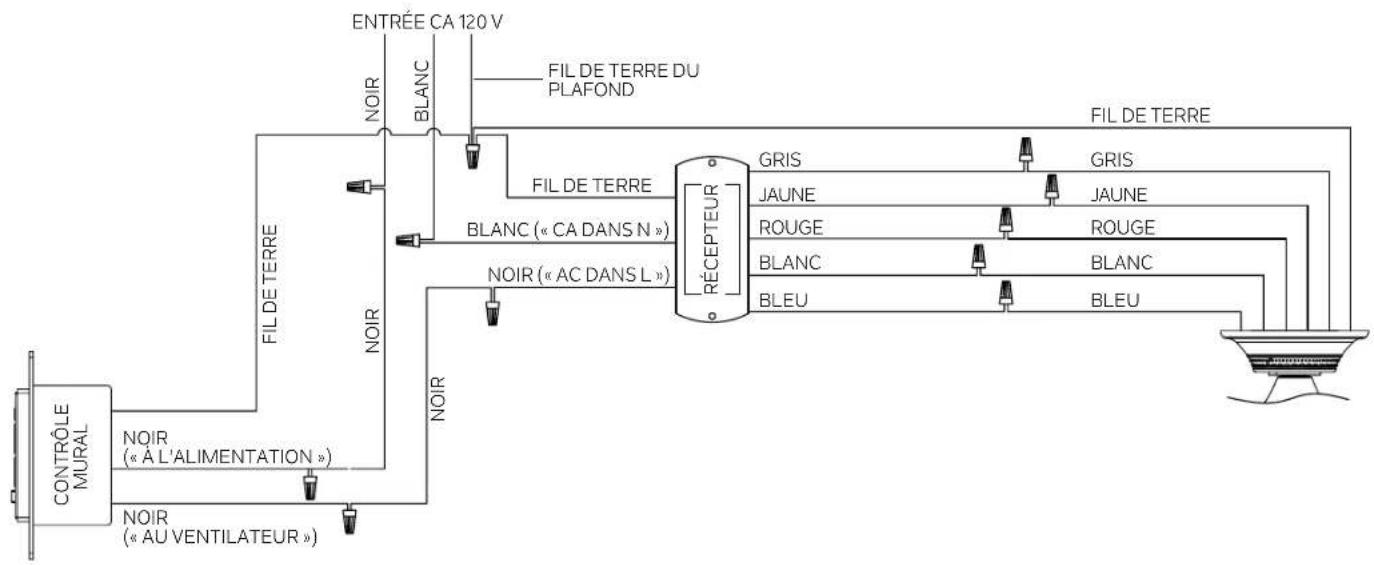

SCHÉMA DES CÂBLES

Fig. 14

INSTALLATION DE LA COMMANDE MURALE

AVERTISSEMENT : Tout le câblage doit être conforme au National Electrical Code et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien qualifié et agréé.

AVERTISSEMENT : L'INSTALLATION DE L'INTERRUPTEUR DOIT ÊTRE CONFORME À TOUS LES CODES ÉLECTRIQUES LOCAUX ET NATIONAUX.

AVERTISSEMENT : Coupez l'alimentation principale au disjoncteur ou au panneau de fusibles avant de continuer.

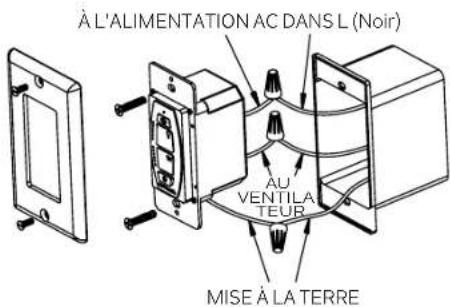

Étape 1. Retirez la plaque murale existante et l'interrupteur de la boîte de prise murale. Débranchez les fils de l'interrupteur existant. (Fig. 15)

Étape 2. Placez la commande murale sur la boîte de sortie, connectez les fils avec les connecteurs de fil fournis. (Fig. 16)

*Connectez le fil noir de la boîte de sortie qui alimente la commande murale au fil noir marqué « À L'ALIMENTATION » de la commande murale.
*Connectez le fil noir de la boîte de sortie qui va au ventilateur au fil NOIR marqué « AU VENTILATEUR » de la commande murale.
*Connectez le fil de la mise à la terre en cuivre nu du boîtier de sortie au fil de la mise à la terre en cuivre nu provenant de la commande murale.
*Connectez les deux fils neutres blancs dans la boîte de sortie ensemble (s'ils ne sont pas déjà connectés).

Étape 3. Fixez les connecteurs des fils et assurez-vous qu'il n'y a pas de brins ou de connexions lâches. Remettez soigneusement les connexions des fils à l'intérieur de la boîte de sortie et fixez la commande murale à la boîte de sortie avec les vis fournies. Fixez la plaque frontale à la commande murale à l'aide des vis fournies.

Fig. 15

Fig. 16

TERMINER L'INSTALLATION DU MOTEUR

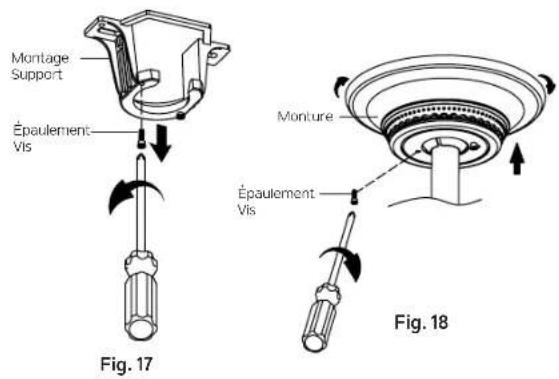

Étape 1. Retirez l'une des deux vis à épaulement du support de montage. Desserrez la deuxième vis à épaulement sans la retirer complètement. (Fig. 17)

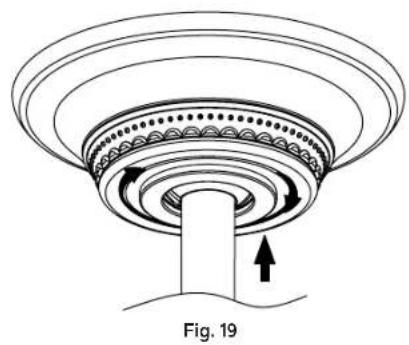

Étape 2. Assemblez l'auvent en tournant la fente de la clé dans l'auvent sur la vis à épaulement dans le support de montage. Réinstallez la vis à épaulement précédemment retirée, puis resserrez fermement les deux vis à épaulement. (Fig. 18)

Étape 3. Fixez et serrez solidement le couvercle du trou de l'auvent sur les vis à épaulement du support de montage en utilisant la fonction de verrouillage par rotation de la rainure de clé. (Fig.19)

ATTENTION : Pour réduire le risque de choc électrique, débranchez le circuit d'alimentation électrique du ventilateur avant d'installer les pales du ventilateur.

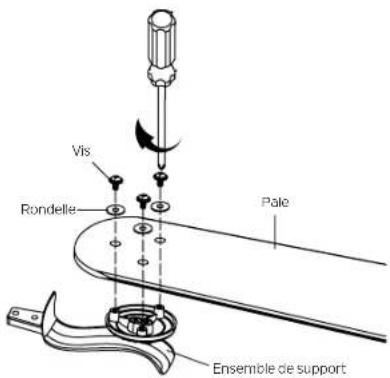

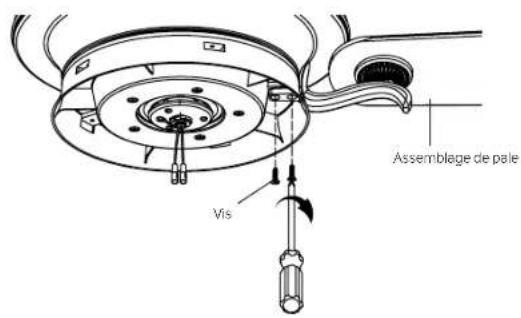

Étape 1. Fixez les pales aux supports comme indiqué, serrez-les solidement à l'aide des vis et des rondelles du pack de quincaillerie. (Fig. 20)

Étape 2. Faites glisser les assemblages de pales dans les trous du volant et serrez-les solidement avec les vis du pack de quincaillerie comme illustré. (Fig.21)

Fig. 20

Fig. 21

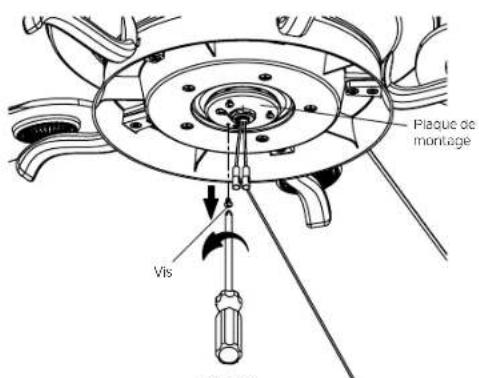

INSTALLATION DE LA PLAQUE D'ÉCLAIRAGE

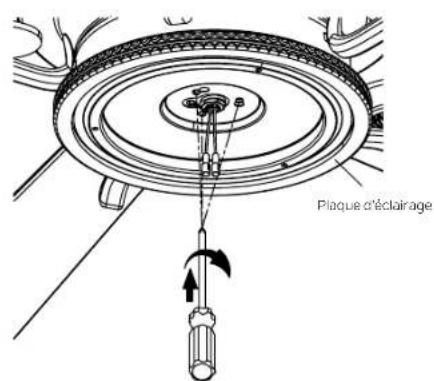

Étape 1. Retirez la vis marquée d'une étiquette marron à points sur la plaque de montage et conservez-la pour une utilisation ultérieure. Desserrez les deux autres (ne les retirez pas).(Fig.22)

Étape 2. Placez les deux trous de fente sur la plaque d'éclairage sur les 2 vis précédemment desserrées depuis la plaque de montage. Faites pivoter la plaque d'éclairage jusqu'à ce qu'elle se verrouille en place à l'extrémité étroite des trous de clé. Fixez en serrant les 2 vis précédemment desserrées et celle précédemment retirée. (Fig. 23)

Fig. 22

Fig. 23

INSTALLATION DU KIT D'ÉCLAIRAGE ET DU VERRE

ATTENTION : Pour réduire le risque de choc électrique, débranchez le circuit d'alimentation électrique du ventilateur avant d'installer le kit d'éclairage.

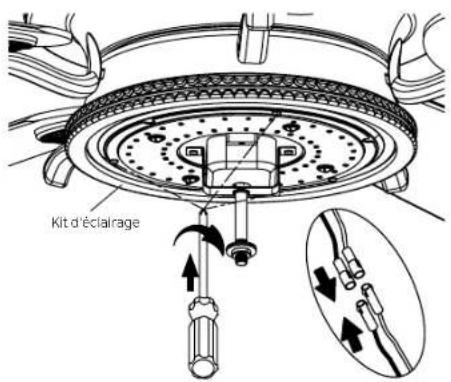

Étape 1. Teniez le kit d'éclairage LED sur la plaque d'éclairage, puis connectez les 2 connecteurs à une broche du kit d'éclairage aux 2 connecteurs à une broche de l'ensemble moteur. Connectez le fil noir au fil noir et le fil blanc au fil blanc. Fixez le kit d'éclairage à la plaque d'éclairage et serrez solidement avec trois (3) vis du jeu de vis (Fig. 24)

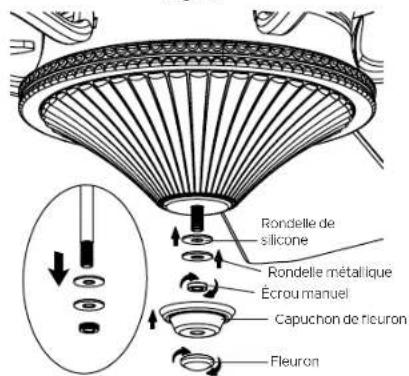

Étape 2. Retirez et conservez l'écrou manuel, la rondelle métallique et la rondelle en silicone de la tige filetée du kit d'éclairage. (Fig. 25)

Étape 3. Soulevez l'abat-jour en verre jusqu'au kit d'éclairage, permettant à la tige filetée de passer par le trou central au bas de l'abat-jour en verre. Placez la rondelle en silicone et la rondelle métallique sur la tige filetée, puis vissez l'écrou manuel sur la tige filetée jusqu'à ce qu'il soit bien serré. NE SERREZ PAS TROP. (Fig. 25)

Étape 4. Installez le capuchon du fleuron et le fleuron sur la tige filetée et serrez fermement. (Fig. 25)

Fig. 24

Fig. 25

PROCÉDURES D'APPARIEMENT DE LA COMMANDE CC SANS CAPTEUR

IMPORTANT : Les pales du ventilateur de plafond DOIVENT être installées avant que la procédure d'appariement puisse commencer. Étape 1. Appuyez sur le bouton d'alimentation « 🚗 » pour éteindre la commande murale (le bouton sera vers le haut). Rétablissez

l'électricité dans le circuit de dérivation du ventilateur de plafond au niveau du disjoncteur ou de la boîte à fusibles. Dans les 60 secondes suivant la mise sous tension, appuyez sur le bouton d'alimentation « 🚗 » pour allumer la commande murale (le bouton sera enfoncé), puis appuyez sur le bouton de marche arrière « 🚗 » pendant 3 à 5 secondes. La lumière clignotera deux fois, et en même temps, le ventilateur fonctionnera pendant un moment puis s'arrêtera. La télécommande sera maintenant programmée pour votre ventilateur et prête à l'emploi.

IMPORTANT : N'appuyez sur aucun bouton de la télécommande tant que le processus d'appariement n'est pas terminé. Attendez que le ventilateur se soit complètement arrêté.

Étape 2. Essayez différents réglages de vitesse sur la commande murale pour vous assurer que le ventilateur est maintenant entièrement fonctionnel. Si la programmation échoue, réessayez le processus en recommandant à partir de l'étape 1.

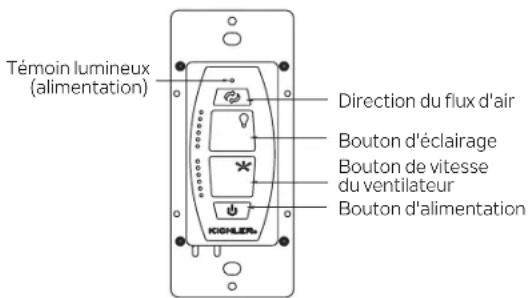

INSTRUCTIONS D'UTILISATION

Appuyez une fois sur le bouton d'alimentation « ⏻ » pour ALLUMER (ou ÉTEINDRE) le ventilateur. (Fig. 26)

Pour régler la vitesse de ventilation souhaitée, maintenez enfoncé le bouton « » pour diminuer et augmenter la vitesse. (Fig. 26)

Pour allumer et éteindre la lumière, appuyez et relâchez le bouton de lumière « ». Pour régler l'intensité lumineuse, appuyez longuement sur le bouton d'éclairage. La lumière s'allumera à l'intensité lumineuse précédemment sélectionnée. (Fig. 26)

Fig.26

FONCTION INVERSE

Pour activer la fonction d'inversion sur ce ventilateur, appuyez sur le

« » bouton inversion pendant que le ventilateur fonctionne. Le réglage de la vitesse par temps chaud ou frais dépend de facteurs tels que la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, etc.

Fonctionnement par temps chaud : Vers l'avant (dans le sens inverse des aiguilles d'une montre). Un flux d'air vers le bas crée un effet de refroidissement (Fig.27). Cela vous permet de régler votre climatiseur sur un réglage plus chaud sans affecter votre confort général.

Fonctionnement par temps frais : Inverser (sens horaire). Un flux d'air ascendant évacue l'air chaud des zones du plafond (Fig. 28). Cela vous permet de régler votre unité de chauffage sur un réglage plus froid sans affecter votre confort général.

Fig. 27 Fig. 28

Informations FCC

Cet appareil est conforme aux exigences de la section 15 du règlement de la FCC. Fonctionnement assujetti aux deux (2) conditions d'utilisation suivantes :

1.) Cet appareil ne doit pas provoquer d'interférences nuisibles, et

2.) Cet appareil doit accepter tous les brouillages reçus, y compris ceux pouvant causer un fonctionnement indésirable.

Remarque :Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez l'espace entre l'équipement et le récepteur.
• Branchez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est raccordé.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

DÉPANNAGE

ProblèmeProblème SolutionSolution

Le ventilateur ne Le ventilateur ne les fusibles ou les disjoncteurs. 1. Vérifiez les fusibles ou les disjoncteurs.

démarre pas démarre pas vérifiez tous les raccordements électriques pour assurer un bon contact.

ATTENTION : Assurez-vous que l'alimentation principale est coupée lors de la vérification de tout raccordement électrique.

Le ventilateur fait Le ventilateur fait Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.

du bruit. du bruit. 2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.

1. Assurez-vous que les raccords des écrous métalliques ne frottent pas les uns contre les autres ou contre la paroi intérieure du boîtier de l'interrupteur.

ATTENTION : Assurez-vous que l'alimentation principale est coupée.

1. Prévoyez une période de « rodage » de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent pendant ce temps.

2. Si vous utilisez un kit d'éclairage en option, assurez-vous que les vis fixant la verrerie sont bien serrées. Assurez-vous que les ampoules ne touchent aucun autre composant.

3. Ne connectez pas ce ventilateur à une ou plusieurs commandes de vitesse variable fixées au mur. Ils ne sont pas compatibles avec les moteurs de ventilateurs de plafond ou les télécommandes.

4. Assurez-vous que la verrière supérieure est à une courte distance du plafond. Elle ne doit pas toucher le plafond.

Le ventilateur vacile. Le vérifiez que toutes les vis de la pale et du bras de pale sont bien fixées.

1. La plupart des problèmes d'oscillation du ventilateur sont causés lorsque les niveaux des pales sont inégaux. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l'une des pales. Mesurez cette distance. Faites tourner le ventilateur jusqu'à ce que la pale suivante soit positionnée pour la mesure. Répétez pour chaque pale. L'écart de distance doit être égal à 1/8".

2. Si l'oscillation de la pale est toujours perceptible, interchanger deux pales adjacentes (côte à côte) peut redistribuer le poids et éventuellement entraîner un fonctionnement plus fluide.

Dysfonctionnement Dysf bestenblateurs de plafond équipés de systèmes de télécommande NE PEUVENT PAS être utilisés avec un autre de la télécommande des système demandande SAUF un interrupteur mural Marche/Arrêt de base si vous le souhaitez.

KICHLER®

www.kichler.com

KICHLER LIGHTING LLC

7711 EAST PLEASANT VALLEY ROAD

8 h à 17 h EST, DU LUNDI AU VENDREDI

RÉV. 04-MAR-2022

© Kichler Lighting LLC. Tous droits réservés.

KICHLER®

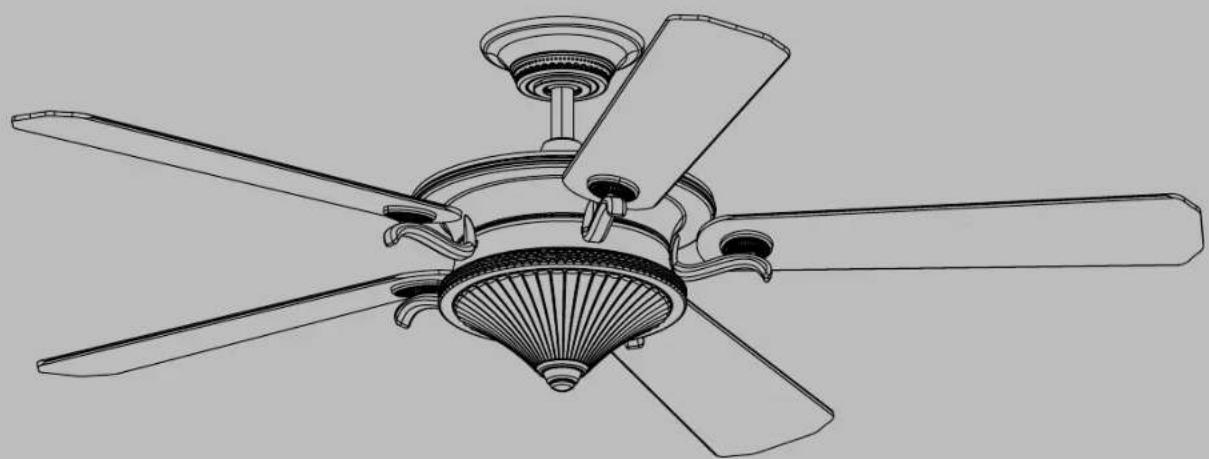

60" Rise
