Marque	Steinberg
Modèle	SBS-LCS-108
Catégorie	Élingue de levage
Type de produit	Élingue à chaîne à 1 brin
Capacité de charge maximale	3,15 tonnes (brin simple, angle 0-90°)
Nombre de brins	1
Classe de chaîne	8 (selon EN 818-4:2008)
Facteur de sécurité	4:1
Plage de température d'utilisation	-40°C à +200°C
Matériau	Acier traité thermiquement, composants peints
Norme de conformité	EN 818-4:2008
Utilisation	Levage vertical uniquement, angle maxi 120°, interdiction de nouer, tordre ou enrouler
Inspection avant utilisation	Vérifier fissures, déformations, usure du crochet et de la chaîne
Entretien	Lubrification périodique avec graisse antioxydante, nettoyage après usage
Stockage	Dans un environnement sec, à l'abri de la corrosion
Accessoires inclus	Anneau principal, maillon de connexion, chaîne, crochet avec goupille de sécurité

FOIRE AUX QUESTIONS - SBS-LCS-108 STEINBERG

Quelle est la capacité de charge maximale de l'élingue SBS-LCS-108 ?

La capacité de charge maximale est de 3,15 tonnes pour une utilisation en brin simple avec un angle de levage de 0 à 90° (facteur de charge 1). Pour d'autres configurations, se référer au tableau des charges.

Quelle est la plage de température d'utilisation autorisée ?

L'élingue peut être utilisée entre -40°C et +200°C. Au-delà de 200°C, la charge nominale doit être réduite (90% à 200-300°C, 75% à 400°C). L'utilisation dans des cuves de galvanisation à chaud ou de décapage est strictement interdite.

Comment inspecter le crochet avant utilisation ?

Vérifiez l'absence de fissures, notamment dans la partie inférieure du crochet et la rainure de décharge. L'usure en hauteur de la section dangereuse ne doit pas dépasser 10% de la taille d'origine, l'ouverture ne doit pas augmenter de plus de 10%, et la déformation en torsion ne doit pas excéder 10°.

Quand faut-il remplacer la chaîne ?

La chaîne doit être remplacée si elle présente une déformation plastique (allongement de plus de 5%), si l'usure des maillons réduit le diamètre à 80% de l'origine (plateaux et contacts) ou 90% pour les autres parties, ou si l'usure des embouts atteint 90% de la taille d'origine.

Quels sont les angles de levage autorisés ?

L'angle de levage maximal entre les brins est de 120°. Pour un brin simple, l'angle doit être vertical (0°). Pour des élingues à plusieurs brins, respectez les angles prescrits dans le manuel (0-90°, 90-120°, etc.). Ne jamais dépasser 120° pour éviter la surcharge partielle.

Que faire si l'élingue est tordue ou nouée ?

Il est strictement interdit de nouer, tordre ou emmêler les chaînes. Si cela se produit, l'élingue doit être immédiatement retirée du service et inspectée. Toute déformation plastique ou torsion supérieure à 10° nécessite un remplacement.

Puis-je utiliser l'élingue en environnement corrosif ou humide ?

Non, l'utilisation est interdite en présence de produits chimiques ou corrosifs et sous la pluie. Le produit doit être stocké dans un environnement sec et lubrifié régulièrement pour éviter l'oxydation.

Comment stocker correctement l'élingue après utilisation ?

Après utilisation, nettoyez et séchez l'élingue, appliquez une couche de graisse antioxydante sur la chaîne, puis rangez-la dans un endroit sec, à l'abri de l'humidité et des sources de chaleur.

Quel est le facteur de sécurité de cette élingue ?

Le facteur de sécurité est de 4:1 (charge minimale de rupture divisée par la charge maximale d'utilisation). Cela signifie que l'élingue peut supporter quatre fois sa charge nominale avant rupture.

L'élingue est-elle réparable en cas d'usure ?

Certains composants comme les crochets ou maillons peuvent être remplacés s'ils sont encore dans les limites d'usure. Cependant, la chaîne elle-même n'est pas réparable et doit être remplacée si elle dépasse les critères d'inspection (allongement, usure). Consultez un professionnel pour toute réparation.

MODE D'EMPLOI SBS-LCS-108 STEINBERG

Manuel d'utilisation

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Capacité de charge en tonnes Classe 8 Classique / EN 818-4 :2008
Type de produit:		1 jambe 2 pattes	4 pattes

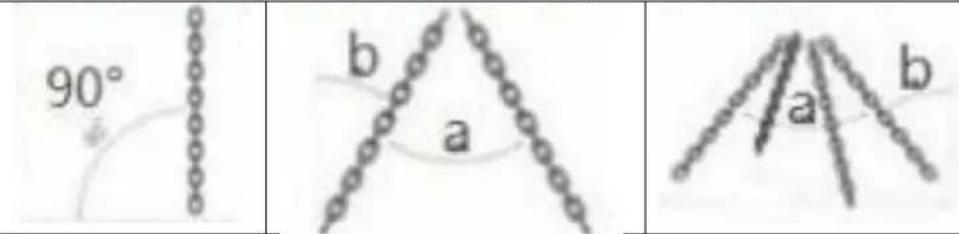

Mode d'emploi :		Droit	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°
Facteur de charge		1 1,41 1 2,1	1,5
Modèle	SBS-LCS-113	2 / / / /
	SBS-LCS-112	2 / / / /
	SBS-LCS-111	2 / / / /
	SBS-LCS-110	2 / / / /
	SBS-LCS-109	3,15 / / / /
	SBS-LCS-108	3,15 / / / /
	SBS-LCS-107	/ 1,6 1,12 / /
	SBS-LCS-106	/ 1,6 1,12 / /
	SBS-LCS-105	/ 2,8 2	/ /
	SBS-LCS-104	/ 2,8 2	/ /
	SBS-LCS-103	/ 6,7 4,75
	SBS-LCS-102	2 / / / /
Facteur de sécurité 4 :1.Les limites de charge de travail sont basées sur des brins de chaîne de produits chargés et disposés de manière égale.

Le produit se compose de l'anneau principal, du maillon de connexion, de la chaîne et du crochet. Tous les accessoires sont traités thermiquement et certains d'entre eux sont peints.

Limitations d'utilisation de l'élingue à chaîne en raison de conditions environnementales défavorables ou de conditions dangereuses. Toutes les limitations relatives à l'utilisation de l'élingue à chaîne dues aux éléments suivants doivent être indiquées :

a) Ce produit doit être utilisé dans un environnement où la température relative ne dépasse pas -40 à +200° C. Tout environnement dépassant cette plage de température n'est pas autorisé.
b) Le produit ne doit pas être utilisé à proximité de sources de chaleur, sous une pluie humide et là où des produits chimiques ou corrosifs sont présents.
c) Il est interdit de nouer, d'emmêler, de tordre les chaînes et les boucles.
d) Le produit doit être utilisé uniquement verticalement.
e) Les chaînes multiples doivent être utilisées dans l'angle prescrit. Ne pas utiliser hors de l'angle - voir le tableau ci-dessus.

Précautions avant utilisation

a) Le produit doit être vérifié avant utilisation, comme la charge de gréement, la longueur du gréement, la chaîne diamètre, longueur intérieure, largeur intérieure, taille de l'ouverture du crochet et autres informations ou données sur la plaque signalétique.
b) L'opérateur doit avoir les qualifications appropriées.
c) L'opérateur doit clairement voir la charge de travail et le domaine d'application sur le panneau, la surcharge est strictement interdite. Une inspection visuelle du produit doit être effectuée et il ne peut être utilisé qu'après mise en conformité.
d) Dans des conditions normales d'utilisation, l'angle de levage est la clé pour affecter la charge. L'angle de levage maximal doit être inférieur à 120 degrés, sinon l'élingue à chaîne sera partiellement surchargée.
e) Il est interdit d'utiliser des connecteurs informels entre les produits.
f) Il est interdit d'accrocher la chaîne porteuse directement sur les éléments du crochet de grue ou enroulez-le autour du crochet.
g) Lorsque le produit entoure l'objet suspendu, ajoutez un rembourrage aux coins pour éviter que la chaîne de l'anneau et l'objet suspendu ne soient endommagés.
h) La température a une certaine influence sur l'utilisation du produit. Lorsque la température est Dans la plage autorisée, la charge nominale est de 90 % de la charge nominale donnée. Lorsque la température est comprise entre 200 et 300 degrés, elle représente 90 % de la charge nominale. Lorsqu'elle est comprise entre 400 degrés, elle représente 75 % de la charge nominale.
i) Le point de levage du crochet doit être sur la même ligne verticale que le centre de gravité du poids de levage, de sorte que le poids de levage soit dans un état stable et équilibré pour éviter tout glissement ou renversement pendant le levage.

j) La torsion, le retournement et le nouage entre les produits sont interdits et les activités de la chaîne adjacente doivent être flexibles.
k) Lors du chargement d'objets lourds, les mouvements de levage, d'abaissement et d'arrêt doivent être effectués lentement et régulièrement. Faites attention à l'équilibre du centre de gravité des objets à soulever, évitez les charges d'impact et ne suspendez pas d'objets lourds sur la chaîne pendant une longue période.
I) Le produit doit être manipulé avec précaution. Il est strictement interdit de le frapper, de le toucher et de le traîner au sol. Il est nécessaire d'éviter les chutes de hauteur pour éviter la déformation de la chaîne, les dommages superficiels et internes.
m) Il est strictement interdit d'utiliser le produit dans une cuve de galvanisation à chaud ou de décapage !

4. Instructions d'utilisation :

a) Le diamètre de l'anneau du produit doit être compris dans la taille de l'ouverture du crochet de la grue et le crochet de la grue doit avoir une goupille de sécurité.
b) Connectez l'anneau du produit au crochet de la grue.
c) Il est interdit de tordre et de nouer les élingues à chaîne pendant leur utilisation, afin d'éviter toute collision. L'objet de charge soulevé doit être rembourré pour éviter tout dommage ;
d) Il est strictement interdit de tourner en charge ;
e) Il est strictement interdit de secouer lors du chargement ;
f) Si la taille du produit est trop longue, un crochet de réglage peut être utilisé pour l'ajuster ;
g) Il est strictement interdit de heurter le produit lorsqu'il est chargé ;
h) L'opérateur du produit doit porter un casque de sécurité, des chaussures de protection bien ajustées et ne pas se tenir debout avec des objets attachés à celui-ci.
i) Assurez-vous que le crochet de sécurité est entièrement serré, ne laissant aucun espace ;
j) Les chaînes multiples doivent être vérifiées pour la capacité portante dans le tableau des paramètres et utilisées dans les limites de la charge admissible ;
k) Lors du déchargement, le personnel doit rester à l'écart ;
I) Une fois la charge atterrie en douceur, ouvrez la goupille de sécurité du crochet et séparez le crochet du produit de la charge ;
m) Après avoir utilisé le produit pendant un certain temps, appliquez de la graisse pour éviter l'oxydation de la surface de la chaîne et stockez-le dans un environnement sec.

Inspection périodique et exigences

L'apparence du produit doit être inspectée pour détecter les fissures, les déformations et les torsions avant chaque utilisation. Le produit ne doit plus être utilisé et (non réparable) remplacé si l'un des phénomènes suivants se produit :

a) Anneau et crochet

• Fissures : vérifier la partie dangereuse au niveau de la partie inférieure de l'hameçon et la partie de la rainure de décharge au niveau de la partie filetée de la queue de l'hameçon. S'il y a une fissure, il faut la mettre au rebut.
• L'usure en hauteur de la section dangereuse du crochet atteint 10 % de sa taille d'origine ;
  • L'ouverture est augmentée de 10 % par rapport à la taille d'origine
  • La déformation en torsion dépasse 10° ;
• Déformation plastique d'une section dangereuse ou du col du crochet ;

b) Chaîne

- La chaîne subit une déformation plastique et lorsque l'allongement atteint 5 % de la longueur d'origine ;

• L'usure entre les plateaux et les pièces de contact entre le plateau et les embouts est réduite à 80 % du diamètre d'origine ; l'usure des autres pièces est réduite à 90 % du diamètre d'origine ;
  • L'usure dangereuse des sections des embouts est réduite à 10 % de la taille d'origine ;
