Marca	Steinberg
Modelo	SBS-LCS-108
Categoria	Linga de levantamento
Tipo de produto	Linga de corrente de 1 ramal
Capacidade de carga máxima	3,15 toneladas (ramal simples, ângulo 0-90°)
Número de ramais	1
Classe de corrente	8 (conforme EN 818-4:2008)
Fator de segurança	4:1
Faixa de temperatura de operação	-40°C a +200°C
Material	Aço tratado termicamente, componentes pintados
Norma de conformidade	EN 818-4:2008
Utilização	Levantamento vertical apenas, ângulo máx. 120°, proibido dar nós, torcer ou enrolar
Inspeção antes do uso	Verificar fissuras, deformações, desgaste do gancho e da corrente
Manutenção	Lubrificação periódica com graxa antioxidante, limpeza após uso
Armazenamento	Em ambiente seco, protegido contra corrosão
Acessórios inclusos	Anel principal, elo de conexão, corrente, gancho com pino de segurança

Perguntas frequentes - SBS-LCS-108 STEINBERG

Qual é a capacidade de carga máxima da linga SBS-LCS-108?

A capacidade de carga máxima é de 3,15 toneladas para uso em ramal simples com ângulo de levantamento de 0 a 90° (fator de carga 1). Para outras configurações, consulte a tabela de cargas.

Qual é a faixa de temperatura de operação permitida?

A linga pode ser usada entre -40°C e +200°C. Acima de 200°C, a carga nominal deve ser reduzida (90% a 200-300°C, 75% a 400°C). O uso em tanques de galvanização a quente ou decapagem é estritamente proibido.

Como inspecionar o gancho antes do uso?

Verifique a ausência de fissuras, especialmente na parte inferior do gancho e na ranhura de alívio. O desgaste na altura da seção perigosa não deve exceder 10% do tamanho original, a abertura não deve aumentar mais de 10% e a deformação por torção não deve exceder 10°.

Quando é necessário substituir a corrente?

A corrente deve ser substituída se apresentar deformação plástica (alongamento superior a 5%), se o desgaste dos elos reduzir o diâmetro para 80% do original (planos e contatos) ou 90% para as outras partes, ou se o desgaste das extremidades atingir 90% do tamanho original.

Quais são os ângulos de levantamento permitidos?

O ângulo máximo de levantamento entre os ramais é de 120°. Para um ramal simples, o ângulo deve ser vertical (0°). Para lingas de vários ramais, respeite os ângulos prescritos no manual (0-90°, 90-120°, etc.). Nunca exceda 120° para evitar sobrecarga parcial.

O que fazer se a linga estiver torcida ou com nós?

É estritamente proibido dar nós, torcer ou emaranhar as correntes. Se isso ocorrer, a linga deve ser imediatamente retirada de serviço e inspecionada. Qualquer deformação plástica ou torção superior a 10° requer substituição.

Posso usar a linga em ambiente corrosivo ou úmido?

Não, o uso é proibido na presença de produtos químicos ou corrosivos e sob chuva. O produto deve ser armazenado em ambiente seco e lubrificado regularmente para evitar oxidação.

Como armazenar corretamente a linga após o uso?

Após o uso, limpe e seque a linga, aplique uma camada de graxa antioxidante na corrente e guarde-a em local seco, protegido da umidade e fontes de calor.

Qual é o fator de segurança desta linga?

O fator de segurança é de 4:1 (carga mínima de ruptura dividida pela carga máxima de uso). Isso significa que a linga pode suportar quatro vezes sua carga nominal antes da ruptura.

A linga é reparável em caso de desgaste?

Alguns componentes, como ganchos ou elos, podem ser substituídos se ainda estiverem dentro dos limites de desgaste. No entanto, a corrente em si não é reparável e deve ser substituída se exceder os critérios de inspeção (alongamento, desgaste). Consulte um profissional para qualquer reparo.

MANUAL DE UTILIZADOR SBS-LCS-108 STEINBERG

Instruções de utilização

Este Manual do Utilizador foi traduzido para sua conveniência através de tradução automática. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automática é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em inglês. Quaisquer discrepâncias ou diferenças criadas na tradução não são vinculativas e não têm qualquer efeito jurídico para efeitos de cumprimento ou execução. Se surgirem questões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesa desses conteúdos, que é a versão oficial.

Dados técnicos

Toneladas WLL Grau 8 Clássico / EN 818-4:2008
Tipo de produto:		1 perna 2 pernas	4 pernas

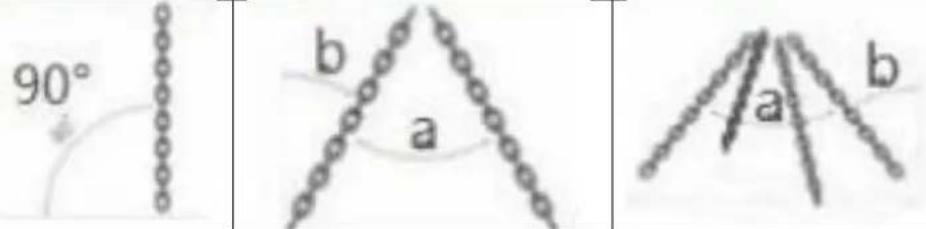

Método de uso:		Direto	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°
Fator de carga		1 1,41 1 2,1	1,5
Modelo	SBS-LCS-113	2 / / / /
	SBS-LCS-112	2 / / / /
	SBS-LCS-111	2 / / / /
	SBS-LCS-110	2 / / / /
	SBS-LCS-109	3,15 / / / /
	SBS-LCS-108	3,15 / / / /
	SBS-LCS-107	/ 1,6 1,12 / /
	SBS-LCS-106	/ 1,6 1,12 / /
	SBS-LCS-105	/ 2,8 2 / /
	SBS-LCS-104	/ 2,8 2 / /
	SBS-LCS-103	/			6,7	4,75
	SBS-LCS-102	2 / / / /
Fator de segurança 4 :1.Os limites de carga de trabalho são baseados em segmentos da cadeia de produtos igualmente carregados e descartados.

O produto é composto pelo anel principal, elo de conexão, corrente e gancho. Todos os acessórios são tratados termicamente e alguns deles são revestidos com tinta.

Limitações no uso da eslinga de corrente devido a condições ambientais adversas ou condições perigosas. Quaisquer limitações no uso da eslinga de corrente devido ao seguinte devem ser fornecidas:

a) Este produto deve ser utilizado em ambiente onde a temperatura relativa não exceda -40 a +200 ° C. Qualquer ambiente que exceda essa faixa de temperatura não é permitido.
b) O produto não deve ser usado perto de fontes de calor, em chuva úmida e onde haja produtos químicos ou corrosivos.
c) É proibido dar nós, enredar, torcer correntes e fivelas.
d) O produto deve ser usado somente na vertical.
e) As multicorrentes devem ser usadas dentro do ângulo prescrito. Não use fora do ângulo -veja a tabela acima.

Precauções antes do uso

a) O produto precisa ser verificado antes do uso, como carga de amarração, comprimento de amarração, corrente diâmetro, comprimento interno, largura interna, tamanho da abertura do gancho e outras informações ou dados na placa de identificação.
b) O operador precisa ter qualificações adequadas.
c) O operador deve ver claramente a carga de trabalho e o escopo de aplicação na placa; sobrecarga é estritamente proibida. Deve ser realizada uma inspeção visual do produto e ele só poderá ser utilizado após conformidade.
d) Em uso normal, o ângulo de elevação é a chave para afetar a carga. O ângulo máximo de içamento deve estar dentro de 120 graus, caso contrário, a eslinga da corrente ficará parcialmente sobrecarregada.
e) É proibido usar conectores informais entre o produto.
f) É proibido pendurar o equipamento de corrente de suporte de carga diretamente nos componentes do gancho do guindaste ou enrole-o ao redor do gancho.
g) Quando o produto envolver o objeto pendurado, adicione acolchoamento nos cantos para evitar que a corrente do anel e o objeto pendurado sejam danificados.
h) A temperatura tem certa influência no uso do produto. Quando a temperatura é Na faixa permitida, a carga nominal é 90% da carga nominal fornecida. Quando a temperatura está entre 200 graus e 300 graus, ela representa 90% da carga nominal. Quando está entre 400 graus, é 75% da carga nominal.
i) O ponto de içamento do gancho deve estar na mesma linha vertical que o centro de gravidade do peso de içamento, para que o peso de içamento fique em um estado estável e equilibrado para evitar deslizamentos ou tombamentos durante o içamento.
j) É proibido torcer, girar e dar nós entre os produtos, e as atividades da cadeia adjacente devem ser flexíveis.
k) Ao carregar objetos pesados, os movimentos de elevação, abaixo e parada devem ser realizados de forma lenta e constante. Preste atenção ao equilíbrio do centro de gravidade

dos objetos a serem levantados, evite cargas de impacto e não pendure objetos pesados na corrente por muito tempo.

I) O produto deve ser manuseado com cuidado. É estritamente proibido bater, tocar e arrastá-lo no chão. É necessário evitar quedas de altura para evitar deformações na corrente, na superfície e danos internos.

m) É estritamente proibido utilizar o produto em galvanização a quente ou em tanques de decapagem!

4. Instruções de uso:

a) O diâmetro do anel do produto deve estar dentro do tamanho da abertura do gancho do guindaste e o gancho do guindaste deve ter um pino de segurança.
b) Conecte o anel do produto com o gancho do guindaste.
c) É proibido torcer ou dar nós na eslinga de corrente durante o uso, para evitar colisões. O objeto de carga levantado deve ser acolchoado para evitar danos;
d) É estritamente proibido girar quando carregado;
e) É estritamente proibido sacudir quando carregado;
f) Se o tamanho do produto for muito longo, o gancho de ajuste pode ser usado para ajustá-lo;
g) É estritamente proibido impactar o produto quando carregado;
h) O operador do produto deve usar capacete de segurança, calçados de proteção bem ajustados e não ficar com objetos presos a ele.
i) Certifique-se de que o gancho de segurança esteja totalmente preso, sem deixar nenhuma folga;
j) A multicadeia precisa verificar a capacidade de carga na tabela de parâmetros e usá-la dentro da carga permitida;
k) Ao descarregar o pessoal deve ficar afastado;
I) Após a carga pousar suavemente, abra o pino de segurança do gancho e separe o gancho do produto da carga;
m) Após algum tempo de uso do produto, aplique graxa para evitar a oxidação da superfície da corrente e armazene em ambiente seco.

Inspeção periódica e requisitos

A aparência do produto deve ser inspecionada quanto a rachaduras, deformações e torções antes de cada uso. O produto não deve mais ser utilizado e deve ser substituído (não reparável) se ocorrer um dos seguintes fenômenos:

a) Anel e Gancho

• Rachaduras: verifique a seção perigosa na parte inferior do anzol e a seção da ranhura de alívio na parte rosqueada da cauda do anzol. Se houver alguma rachadura, ela deve ser descartada.
• O desgaste da altura da seção perigosa do gancho atinge 10% do tamanho original;
• A abertura é aumentada em 10% em comparação com o tamanho original
• Deformação torcional superior a 10°;
• Deformação plástica da seção perigosa ou pescoço de gancho;

b) Corrente

- A corrente sofre deformação plástica e quando o alongamento atinge 5% do comprimento original;

- O desgaste entre as coroas e as peças de contato entre a coroa e as extremidades é reduzido para 80% do diâmetro original; o desgaste de outras peças é reduzido para 90% do diâmetro original;

- O desgaste perigoso da seção dos acessórios finais é reduzido para 10% do tamanho original;
