Type de produit	Refroidisseur d'air évaporatif
Marque	Sogo
Modèle	SS-21075
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance nominale	80 W
Débit d'air maximal	300 m³/h
Niveau sonore	≤ 55 dB
Vitesse d'éjection d'air	8,6 m/s
Capacité du réservoir d'eau	4,0 L
Surface de refroidissement recommandée	12,5 m² (125 pi²)
Nombre de vitesses	3 (faible, moyen, élevé)
Minuterie	Programmable de 0,5 h à 7,5 h
Fonction oscillation	Oui (bouton SWING)
Modes de ventilation	Naturel et sommeil
Type de refroidissement	Évaporatif avec glacières réutilisables
Nombre de glacières fournies	2
Filtre à air	Lavable
Rideau humide (papier)	Nettoyable à l'eau
Roulettes	4 roulettes (2 avec frein, 2 sans)
Certifications	CE, compatibilité électromagnétique, DEEE
Service après-vente	[e-mail] / [phone]

FOIRE AUX QUESTIONS - SS-21075 Sogo

Comment remplir le réservoir d'eau ?

Retirez le réservoir d'eau situé à l'arrière inférieur après avoir ouvert la serrure. Remplissez-le jusqu'à ce que le niveau se situe entre les repères MIN et MAX. Refermez et verrouillez le réservoir avant utilisation.

Comment utiliser les glacières pour un refroidissement plus intense ?

Remplissez les glacières d'eau et placez-les au congélateur. Une fois l'eau gelée, insérez une ou deux glacières dans le réservoir d'eau. L'air soufflé sera plus froid.

Comment régler la vitesse du ventilateur ?

Appuyez sur le bouton Vitesse pour passer entre les vitesses faible, moyenne et élevée. L'indicateur correspondant s'allume sur le panneau.

Comment programmer la minuterie ?

Appuyez sur le bouton TIMER pour régler la durée de fonctionnement de 0,5 h à 7,5 h. Chaque pression augmente le temps de 0,5 h. L'affichage indique la durée restante.

Comment activer l'oscillation ?

Appuyez sur le bouton SWING. Les barres verticales se mettent à osciller pour diffuser l'air dans toute la pièce.

Comment nettoyer le filtre à air ?

Dévissez le bouchon du filtre, retirez-le en appuyant sur les deux boutons latéraux. Nettoyez-le avec un détergent neutre ou une brosse douce, puis rincez à l'eau. Remettez-le en place et revissez.

Comment nettoyer le rideau humide en papier ?

Débranchez l'appareil. Retirez le filtre à air, puis le rideau humide. Nettoyez-le avec de l'eau ou un peu de détergent doux et une brosse souple. Ne frottez pas trop fort pour ne pas l'endommager. Remontez en respectant le sens de pose.

Que faire si l'appareil se renverse ?

Débranchez immédiatement l'alimentation. Si de l'eau a pénétré à l'intérieur, envoyez l'appareil en réparation. Ne le remettez pas en marche avant vérification par un technicien qualifié.

Quelles sont les précautions de sécurité à respecter ?

Utilisez l'appareil sur une surface plane, ne le couvrez pas, évitez les sources de chaleur et les gaz inflammables. Ne l'utilisez pas avec les mains mouillées et débranchez-le lorsqu'il n'est pas utilisé. Les enfants de moins de 8 ans doivent être surveillés.

L'appareil ne refroidit pas assez, que vérifier ?

Vérifiez que le réservoir d'eau est rempli entre MIN et MAX, que le rideau humide est propre et correctement installé, et que les glacières sont bien gelées. Assurez-vous également que la fonction COOL est activée. Si le problème persiste, nettoyez le filtre à air et le rideau.

MODE D'EMPLOI SS-21075 Sogo

Cher utilisateur, avant la première utilisation, lisez la présente notice d'utilisation en respectant les consignes de sécurité et les conseils d'utilisation. Avertissez les utilisateurs potentiels de ces consignes.

Conservez-la pour une utilisation ultérieure.

Déballez l'appareil en conservant tous les emballages.

Une copie de ce manuel d'utilisation en plusieurs langues est disponible sur notre site web : www.sogo.es.

MISES EN GARDE IMPORTANTES

1. Utilisez l'appareil conformément à la tension nominale indiquée sur le produit.
2. Ne réparez pas ou ne modifiez pas l'appareil vous-même ; il doit être réparé par un technicien qualifié.
3. Ne faites pas fonctionner l'appareil avec les mains humides, afin d'éviter tout risque de choc électrique.
4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou une personne qualifiée afin d'éviter tout dommage ou danger.
5. Lorsque l'appareil n'est pas utilisé, mettez-le hors tension et débranchez-le.
6. N'insérez pas d'objets dans les sorties d'air ou les bras, afin d'éviter des dommages.
7. N'utilisez pas l'appareil près d'explosifs ou de gaz combustibles. Évitez une exposition prolongée au rayonnement solaire direct.
8. Utilisez l'appareil uniquement sur une surface plane.
9. Ne l'utilisez pas à l'extérieur.
10. Le niveau d'eau dans le réservoir ne doit pas dépasser la graduation « MAX » à tout moment ; lors de l'humidification, le niveau d'eau dans le réservoir ne doit pas être en dessous de « MIN ».
11. Après avoir ajouté de l'eau dans le réservoir d'eau, ne pas incliner ou frapper l'appareil lorsque vous le placez

ou le déplacez. Si vous voulez le déplacer, veuillez le pousser lentement sur le côté, afin d'éviter de le renverser.

1. Ne pas basculer l'appareil. S'il est renversé et qu'il y a un peu d'eau dans l'organisme, débrancher l'alimentation d'abord. Puis l'envoyer au service de réparation ou au service après-vente et de révision de l'appareil.
2. Ne pas couvrir l'aérateur.
3. Nettoyer l'apparence avec un chiffon humide légèrement. Ne pas utiliser de détergents ou de solutions. Ne pas rincer l'appareil.
4. Ne pas placer les sorties d'air et les bras près du mur ou du rideau.
5. Ne pas frapper ou secouer le corps lors de l'utilisation, sinon cela peut causer un arrêt automatique.
6. L'eau dans le réservoir se dégrade facilement et dégage une odeur en été, merci de renouveler l'eau fréquemment.
7. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou intellectuelles réduites, ou manquant d'expérience et de connaissances, à moins qu'elles n'aient été supervisées ou instruites concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
8. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
9. Pour éviter les risques dus à l'instabilité de l'appareil, vous devez fixer solidement les roulettes conformément au manuel.
10. S'il est nécessaire de déplacer l'appareil lorsque de l'eau a été ajoutée, roulez-le doucement jusqu'à la position souhaitée

et activez le support des roulettes.

1. Le cordon d'alimentation est de type Y et doit être remplacé par des techniciens professionnels si nécessaire.
2. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus s'ils ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et s'ils comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants, sauf s'ils sont âgés de plus de 8 ans et supervisés.
3. Gardez l'appareil et le cordon d'alimentation hors de portée des enfants de moins de 8 ans.
4. N'utilisez pas cet appareil avec un programmateur, une minuterie ou tout autre dispositif qui peut l'activer automatiquement, car si l'appareil est couvert ou mal placé, il y a un risque d'incendie.

Assemblage des roulettes :

Placez l'appareil sur une surface plane, sortez l'outil clé de la boîte en mousse, puis assemblez les roulettes.

Attention : les roulettes arrière sont avec frein, mais celles de l'avant sont sans frein. (Carte 1)

Panneau de commande

1. Le bouton "MARCHE/ARRÊT"

- Appuyez sur le bouton pour démarrer l'unité, l'indicateur "LOW" s'affiche sur le tableau de commande et le refroidisseur d'air commence à fonctionner à basse vitesse.

- Appuyez de nouveau sur le bouton pour éteindre l'unité.

1. "Vitesse"

- Il y a trois réglages de vitesse : faible, moyen et élevé. Lorsque l'unité est sous tension, elle démarre à faible vitesse. Appuyez sur la touche pour sélectionner la vitesse requise. En fonction de la sélection, l'indicateur Faible, Moyen ou Élevé apparaît sur le panneau de commande.

1. Bouton "VENT"

- Il a deux réglages : sommeil et nature. Si cette fonction est activée, l'air change en continu. Si cette fonction est désactivée, le flux d'air sera continu en fonction de la vitesse sélectionnée.

1. Le bouton "MINUTERIE"

- L'arrêt programmé peut être réglé à l'aide de ce bouton de 0,5 h à 7,5 h. Chaque pression sur le bouton augmente l'arrêt programmé de 0,5 h. Sur le panneau de commande, les chiffres s'affichent pour indiquer si la minuterie est activée.

1. Bouton "SWING"

Appuyez sur la touche, l'indicateur "SWING" apparaît sur le panneau de contrôle et les barres verticales commenceront à se déplacer pour faire circuler l'air.

1. Bouton "REFROIDISSEUR"

- Appuyez sur le bouton lorsque le refroidisseur d'air fonctionne, l'indicateur "COOL" s'affiche sur le tableau de contrôle.

Comment remplir le réservoir d'eau

Retirez le réservoir d'eau de la partie inférieure de l'arrière après avoir ouvert la serrure. Remplissez le réservoir avec de l'eau jusqu'à 1/3.

• Veuillez noter l'affichage du niveau d'eau lors du remplissage.
• Le niveau d'eau du réservoir doit être inférieur à "max" et supérieur à "min" lorsque la fonction de refroidissement doit être activée.
• Les boîtes de glace (ou de la glace) peuvent être insérées dans le réservoir d'eau pour rendre l'air encore plus froid.
• Avertissement :

Le niveau d'eau du réservoir doit être inférieur à "MAX" après l'insertion des boîtes de glace (ou de la glace) dans le réservoir d'eau.

Comment utiliser les boîtes de glace

La boîte de glace peut être remplie d'eau et placée dans le réfrigérateur. Une fois que l'eau à l'intérieur de la boîte de glace est convertie en glace, insérez la boîte dans le réservoir d'eau du refroidisseur d'air. Cela rendra l'eau à l'intérieur du réservoir plus froide et l'air en sortie sera plus froid que l'air normal. Il est livré avec deux boîtes de glace afin qu'une boîte puisse être placée dans le réfrigérateur et l'autre dans le réservoir d'eau.

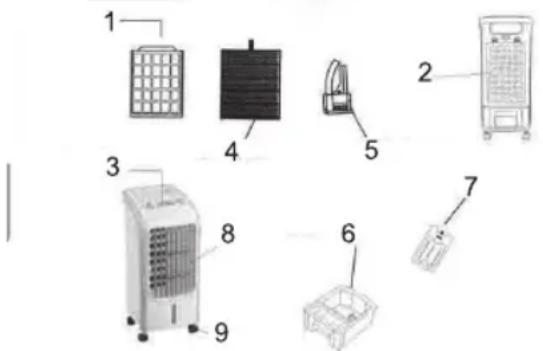

1. Filtre à air
2. Côté arrière
3. Panneau de commande
4. Papier rideau humide
5. La pompe à eau
6. Réservoir d'eau
7. Glacière
8. Promotions
9. Roulettes avec serrure

Le nettoyage

• Nettoyer le filtre à air :

Retirer le bouchon et dévisser le filtre à air à l'aide d'un tournevis. Prenez-le en appuyant sur deux boutons à la main. Nettoyez le filtre à air avec un nettoyant neutre ou une brosse douce, puis rincez-le à l'eau.

• Nettoyer le rideau humide en papier :

Assurez-vous que l'appareil est débranché. Après le nettoyage du filtre à air, retirez le rideau de papier humide du refroidisseur d'air. Nettoyez-le avec de l'eau ou avec un peu de nettoyant et une brosse douce. Ne frottez pas avec force, car cela pourrait endommager le rideau humide en papier.

Important :

Afin d'éviter une fuite, le rideau humide en papier doit être correctement installé.

• Nettoyer le réservoir d'eau :

Assurez-vous que l'appareil est débranché. Retirez le réservoir d'eau après l'avoir déverrouillé. Veuillez noter que le réservoir ne se vide pas complètement car la pompe à eau y est attachée. Essuyez-le avec un chiffon propre et un peu de nettoyant. Rincez-le à l'eau.

- Retour de fixation de toutes les pièces

Une fois que tout le nettoyage est terminé, fermez le réservoir d'eau et verrouillez-le. Placez le rideau humide en papier. Si vous ne le mettez pas correctement, il ne rentre pas. Il n'y a qu'une seule façon de le placer, alors ne forcez pas s'il ne tient pas. Retournez-le simplement et essayez à nouveau. Une fois qu'il est correctement placé, remettez le filtre à air et fermez-le avec la vis.

• Nettoyer le boîtier :

Essuyez le boîtier avec un nettoyant neutre et un chiffon doux.

Important :

Pendant le nettoyage du refroidisseur d'air,

l'utilisateur doit retirer le bouchon et couper l'alimentation. Le panneau de contrôle ne peut pas être dans l'eau.

Spécification technique :

Modèle No : SS-21065
Fréquence/tension 220 - 240 V ~ 50/60 Hz
Puissance d'entrée 80W
Le flux d'air 300m3/h
Niveau de bruit < = 55Db
La distance d'éjection de l'air	8.6 m/s
Capacité du réservoir 4.0L
Capacité de refroidissement	12,5 m2 (125 sq ft)

Cet appareil est conforme à la Directive Basse Tension 2014/35/CE, à la directive Compatibilité électromagnétique 2014/30/UE, à la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques et à la directive 2009/125/CE sur les exigences en matière d'éco-conception applicables aux produits liés à l'énergie.

Ce symbole signifie que si vous souhaitez vous défaire du produit, une fois que celui-ci n'est plus utilisable, remettez-le, suivant la méthode appropriée, à un gestionnaire de déchets d'équipements électriques et électroniques (DEEE).

Importé par :

Sanysan Appliances S.L, NIF : B98753056, C/ Barcas 2, 2

46002 Valencia, Espagne

Produit fabriqué en P.R.C - Conçu par SOGO sur la base des normes de qualité européennes.

Service après-vente : www.sogosat.com / [e-mail] / 0034 902 222 161
