ERTSM1-01B - Meuble TV ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Dimensions : 120 x 40 x 50 cm, Matériau : Bois MDF, Capacité de charge : 50 kg
Utilisation	Conçu pour accueillir des téléviseurs jusqu'à 55 pouces, espace de rangement pour appareils multimédias
Maintenance et réparation	Nettoyer avec un chiffon doux, éviter les produits abrasifs, vérification régulière des fixations
Sécurité	Stabilité assurée, prévoir un ancrage au mur pour les téléviseurs lourds
Informations générales	Assemblage requis, notice incluse, garantie de 2 ans

FOIRE AUX QUESTIONS - ERTSM1-01B ErgoAV

Quels sont les dimensions du meuble TV ErgoAV ERTSM1-01B ?

Les dimensions du meuble TV ErgoAV ERTSM1-01B sont 120 cm de largeur, 40 cm de profondeur et 50 cm de hauteur.

Comment assembler le meuble TV ErgoAV ERTSM1-01B ?

Veuillez suivre le manuel d'instructions fourni dans l'emballage, qui contient des étapes détaillées et des illustrations pour faciliter l'assemblage.

Quelle est la capacité de poids maximale du meuble TV ?

Le meuble TV ErgoAV ERTSM1-01B peut supporter un poids maximum de 60 kg.

Comment nettoyer le meuble TV sans l'endommager ?

Utilisez un chiffon doux et humide avec un peu de savon doux. Évitez les produits chimiques agressifs qui pourraient rayer ou endommager la surface.

Le meuble TV ErgoAV ERTSM1-01B a-t-il des rangements intégrés ?

Oui, le meuble TV est équipé de plusieurs étagères et compartiments pour ranger vos appareils multimédias et accessoires.

Est-ce que le meuble TV est facile à déplacer ?

Oui, le meuble TV ErgoAV ERTSM1-01B est conçu avec des patins en plastique qui facilitent le déplacement tout en protégeant votre sol.

Le meuble TV nécessite-t-il un entretien particulier ?

Il est recommandé de vérifier régulièrement les vis et les fixations pour s'assurer qu'elles sont bien serrées. Un nettoyage régulier avec un chiffon doux est également conseillé.

Où puis-je trouver des pièces de rechange pour le meuble TV ?

Les pièces de rechange peuvent être commandées directement auprès du service client d'ErgoAV ou sur le site web officiel.

Le meuble TV est-il compatible avec tous les types de téléviseurs ?

Le meuble TV ErgoAV ERTSM1-01B est compatible avec la plupart des téléviseurs jusqu'à 65 pouces, mais veuillez vérifier les dimensions de votre téléviseur avant l'achat.

Y a-t-il une garantie sur le meuble TV ErgoAV ERTSM1-01B ?

Oui, le meuble TV est livré avec une garantie de deux ans contre les défauts de fabrication.

MODE D'EMPLOI ERTSM1-01B ErgoAV

30 31 32 33 34 35 36 37 38 39 40 41 42 43Avant de commencer, vérifions que ce support est parfait pour vous!

CONSIGNES DE SECURITE IMPORTANTES

ATTENTION : Évitez risques de blessures et de dommages matériels! N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée. Veuillez lire attentivement toutes les instructions avant de procéder à l'assemblage. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail]. 88lbs/ 39.9kg

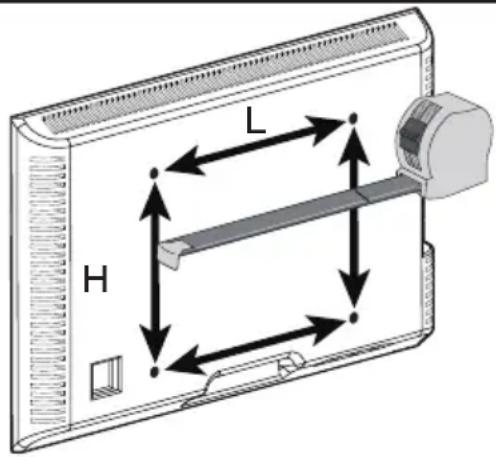

Mesurez le modèle VESA de votre téléviseur : Minimum : 100x100mm/4x4 pouce (LxH) Maximum : 400x400mm/15,7x15,7 pouce (LxH)

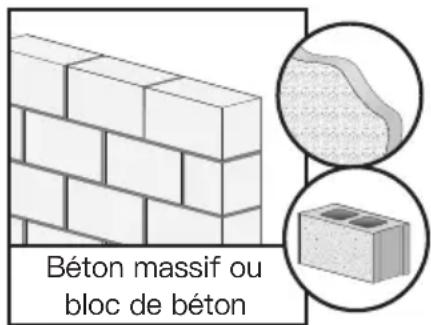

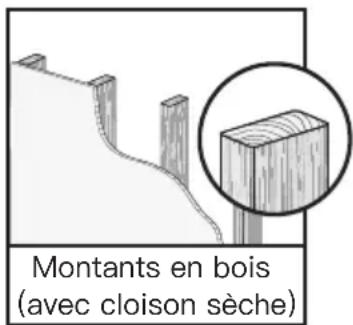

Béton massif ou bloc de béton NE PAS installer dans une cloison sèche seule Montants en bois (avec cloison sèche) Pour les installations de sangles de sécurité, vous devrez vérifier la construction de votre mur. Si ce support n'est PAS compatible, veuillez contacter notre ligne d'assistance tech-nique au [phone] ou notre service clientèle à l'adresse [e-mail] pour trouver un support compatible. Si votre téléviseur ne se situe pas entre les mesures minimum et maximum, n'utilisez pas ce produit. Si le poids de votre TV est supérieur à 88 lbs, n'utilisez pas ce produit.

30 31 32 33 34 35 36 37 38 39 40 41 42 43Pièces et matériel fournis

AVERTISSEMENT: Ce produit contient des petits objets suscepti-

bles de présenter un risque d'étouffement en cas d'ingestion. Avant de commencer l'assemblage, vérifiez que toutes les pièces sont inclus- es et en bon état. Les pièces endommagées ou défectueuses ne doivent pas être utilisées. Si vous avez besoin de pièces de rechange, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l’adresse [e-mail]. Veuillez noter: le matériel inclus dans cet ensemble ne sera pas utilisé en totalité. Outils nécessaires (non inclus) poinçon Détecteur de montants Ruban à mesurer Ruban à mesurer Ruban à mesurer crayon crayon mèche à bois de 3 mm (1/8 pouce) Foret à béton de 8 mm (5/16 pouce) marteau perceuse Perçoir tournevis Phillips tournevis Phillips tournevis Phillips Pour l'installation de sangles de sécurité dans un mur en béton Pour l'installation d'une sangle de sécurité dans les tables/meubles en bois et les montants en bois. Pour le montage du meuble TV (B1) x4 M4/M5 rondelle (B2) x4 M6/M8 rondelle (N) x2 Support TV Pièces et matériel fournis pour l'étape 1

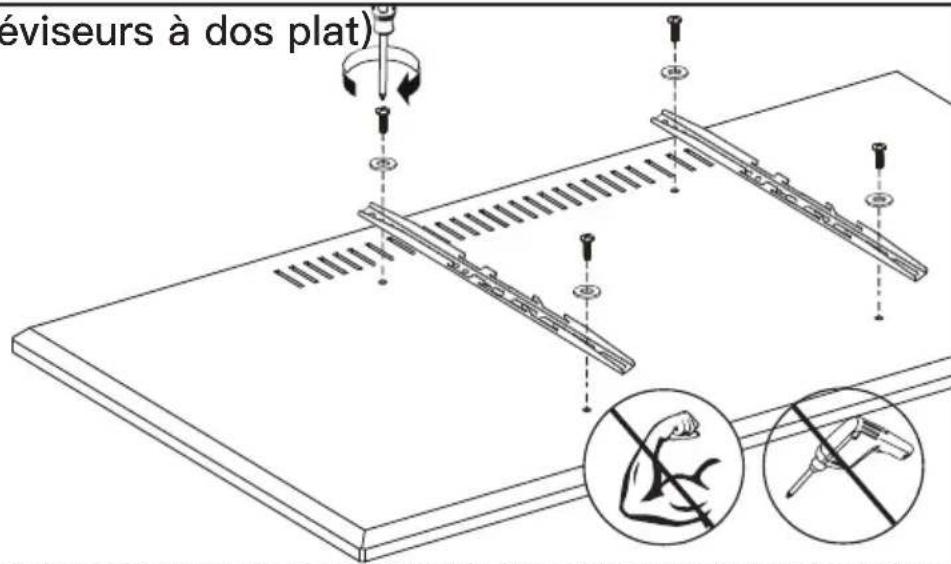

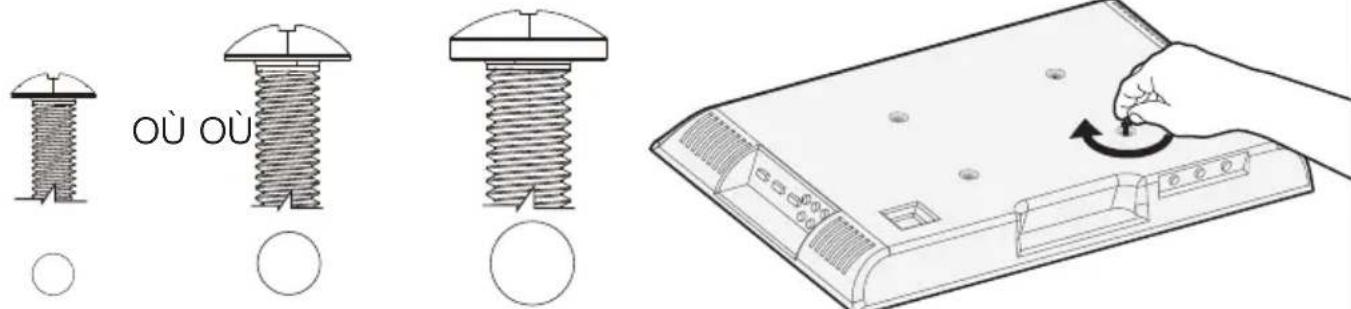

30 31 32 33 34 35 36 37 38 39 40 41 42 43Étape 1 Fixez les supports du téléviseur [N] sur le téléviseur Sélectionnez les vis pour le téléviseur. Une seule taille de vis convient à votre téléviseur. (C1) x4 M4x12mm boulon (C2) x4 M4x30mm boulon (D1) x4 M6x15mm boulon (D2) x4 M6x35mm boulon (E1) x4 M8x25mm boulon (E2) x4 M8x50mm boulon (F1) x8 L2.5mm Entretoise (F2) x4 L10mm Entretoise (F3) x4 L22mm Entretoise La taille réelle des boulons et des entretoises est indiquée. Longueur de la vis: Vérifiez que le filetage est correctement engagé avec les vis ou la combinaison vis/entretoises. Nous recommandons un engage- ment du filetage sur au moins 5 tours. - Trop court, le téléviseur ne sera pas maintenu. - Trop long, le téléviseur sera endommagé. OÙ OÙ Trop court correct trop long M6 M8M4

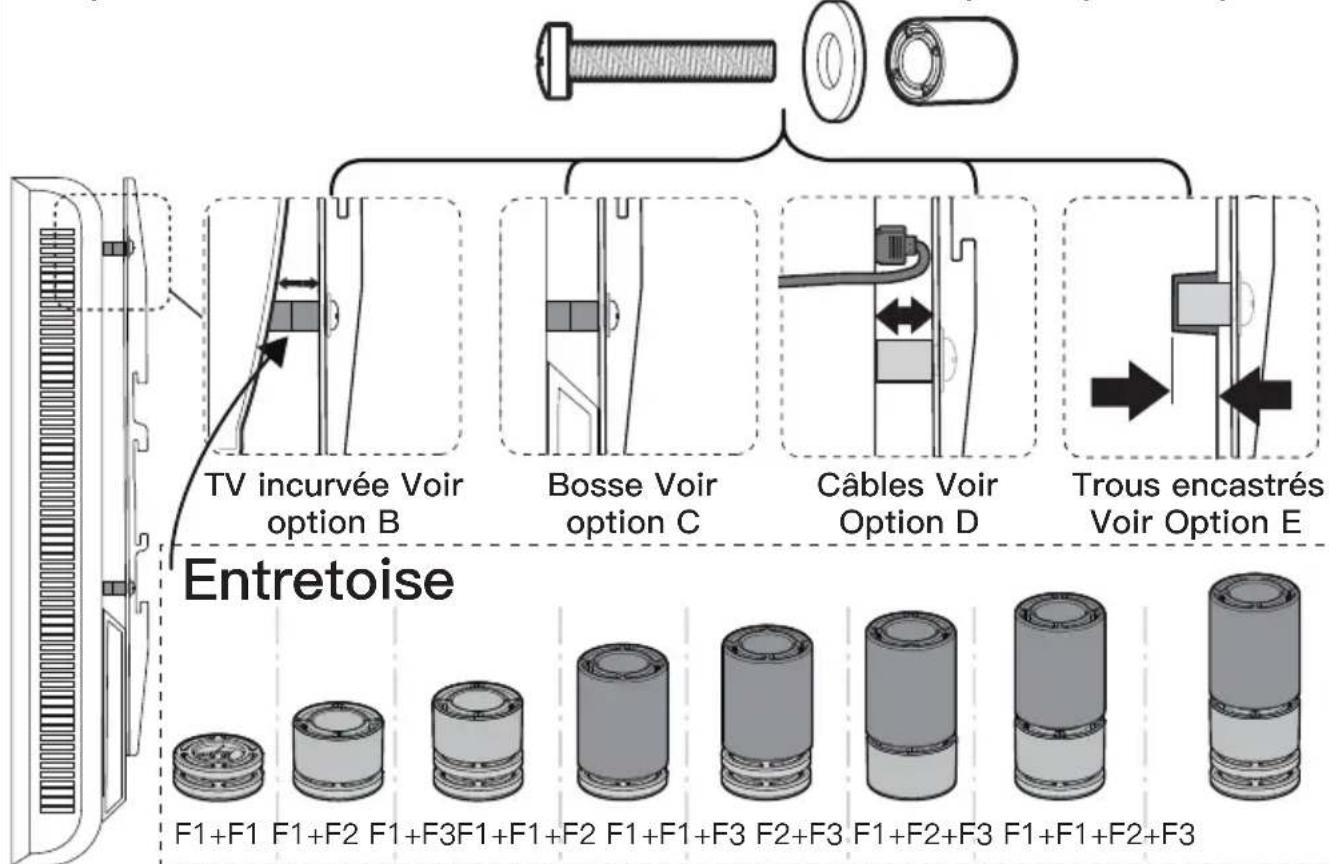

30 31 32 33 34 35 36 37 38 39 40 41 42 43Veuillez noter: lors de l'utilisation des entretoises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du téléviseur, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail]èces nécessaires si vous avez un téléviseur comme indiqué ci-dessous.

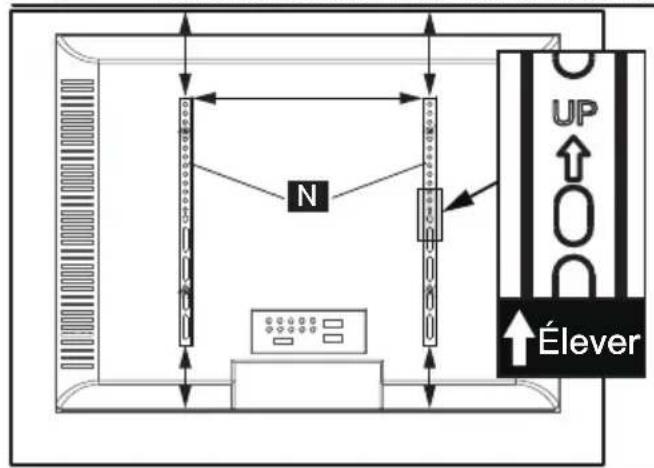

Lorsque vous fixez les supports TV à l'arrière du téléviseur, assurez-vous que les flèches vers le haut sont dirigées vers le haut du téléviseur et qu'elles sont également centrées sur l'arrière du téléviseur. Élever Hauteur Emplacement #1 Hauteur Emplacement #2 Les supports de télévision ont «deux emplacements de hauteur», ce qui détermine la position en hauteur de votre télévision lorsque vous la fixez sur le support à l'étape 5 de la page 24. Vous pouvez choisir la bonne hauteur. Bosse Voir option C Câbles Voir Option D Trous encastrés Voir Option E Entretoise Les pièces nécessaires si vous avez un téléviseur tel qu'indiqué ci-après F1+F1 F1+F2 F1+F3F1+F1+F2 F1+F1+F3 F2+F3 F1+F2+F3 F1+F1+F2+F3 TV incurvée Voir option B

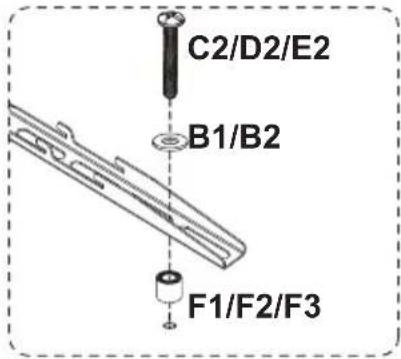

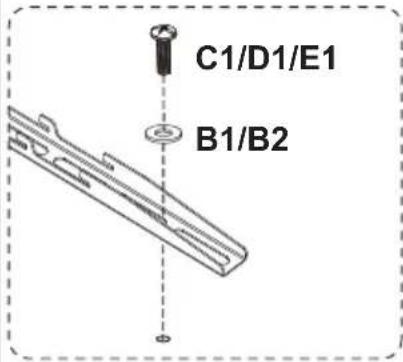

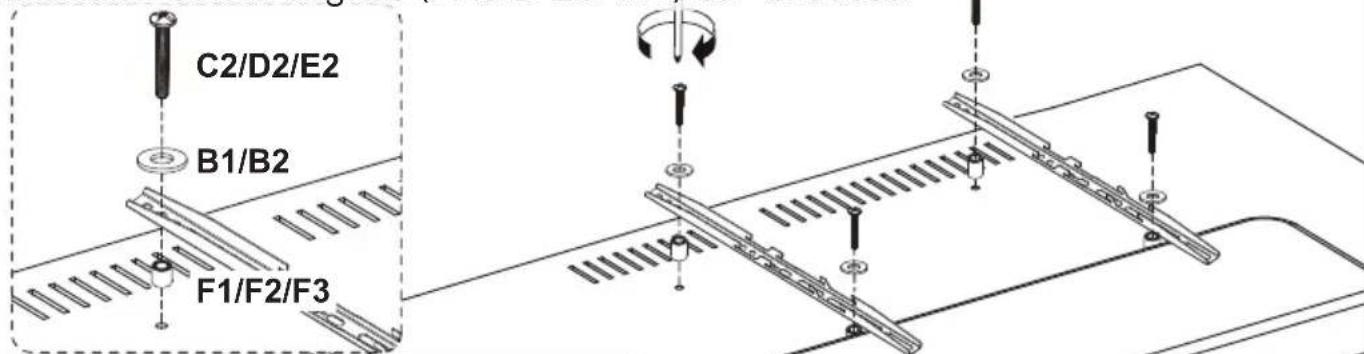

30 31 32 33 34 35 36 37 38 39 40 41 42 43B1/B2 C2/D2/E2 F1/F2/F3 B1/B2 C2/D2/E2 F1/F2/F3 B1/B2 C1/D1/E1 Option B (pour les téléviseurs à dos incurvé) Option C (pour les téléviseurs avec une « bosse ») tournevis Phillips (non inclus) Reportez-vous aux instructions d'espacement de la page 18, si nécessaire. Reportez-vous aux instructions d'espacement de la page 18, si nécessaire. La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du téléviseur n'interfère avec la plaque de montage. Option A (pour les téléviseurs à dos plat) Les entretoises doivent être suffisamment grandes pour que les supports de télévision soient alignés (PAS D'ÉCART) sur la bosse.

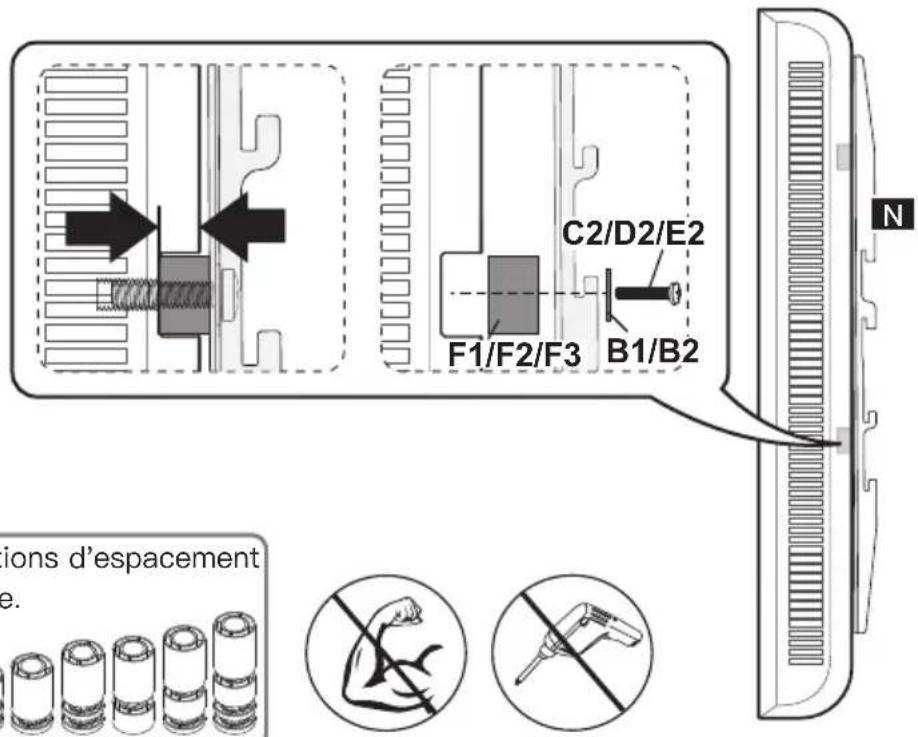

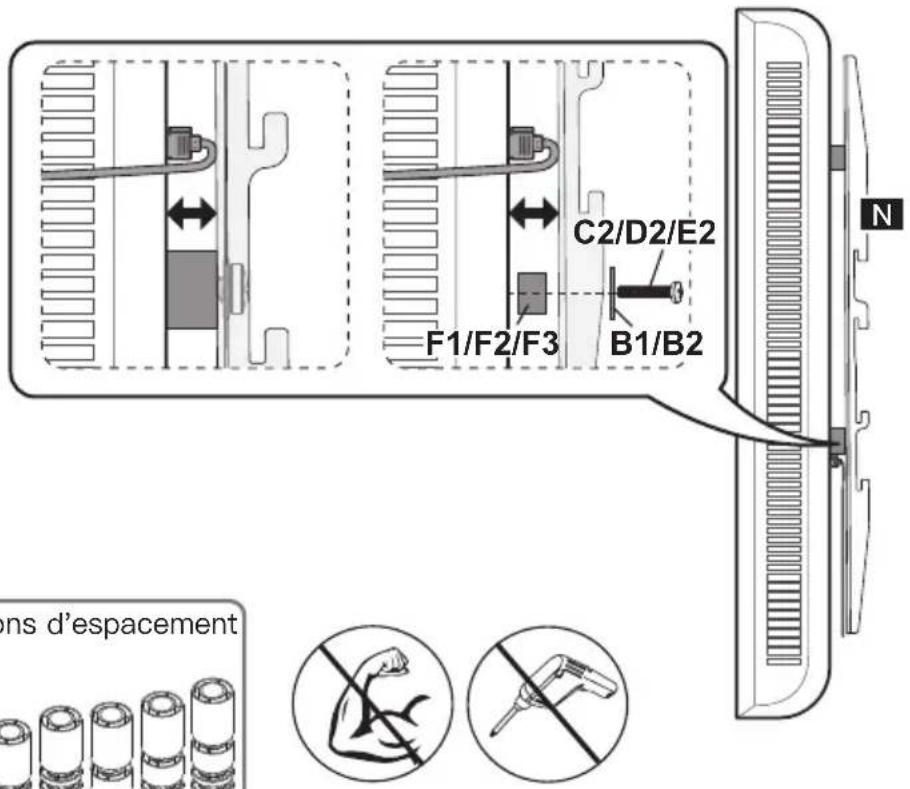

30 31 32 33 34 35 36 37 38 39 40 41 42 43Option D (pour TV avec interférence de câble) Option E (Pour les trous inversés) Pour éviter les interférences entre les câbles, utilisez les entretoises [F1], [F2] et [F3] pour créer un espace supplémentaire entre le téléviseur et les supports du téléviseur.

C2/D2/E2 F1/F2/F3 B1/B2 L'entretoise doit remplir les trous en retrait sur la base du téléviseur afin que les supports TV soient aussi proches que possible du téléviseur. Reportez-vous aux instructions d'espacement de la page 18, si nécessaire. Reportez-vous aux instructions d'espacement de la page 18, si nécessaire. B1/B2 C2/D2/E2

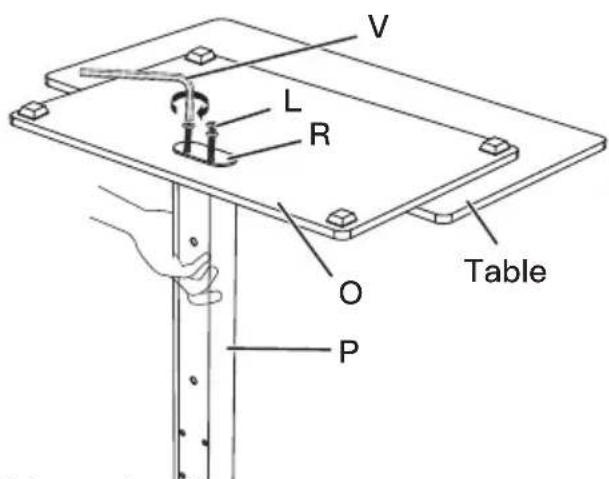

30 31 32 33 34 35 36 37 38 39 40 41 42 43Étape 2-1 Étape 2-2 (W) x4 Pied de lit (R) x1 plaque de renfort (Y) x1 anneau de garniture Pièces et matériel fournis pour l'étape 2 Ce boulon est présenté en taille réelle. (L) x3 M6x25mm boulon (P) x1 Pilier de support (O) x1 base en verre trempé (V) x1 5/32 pouce (4mm) clé Allen Posez les patins [W] sur le côté peint de la base en verre trempé [O] dans les coins. Étape 2 Assemblage de la base

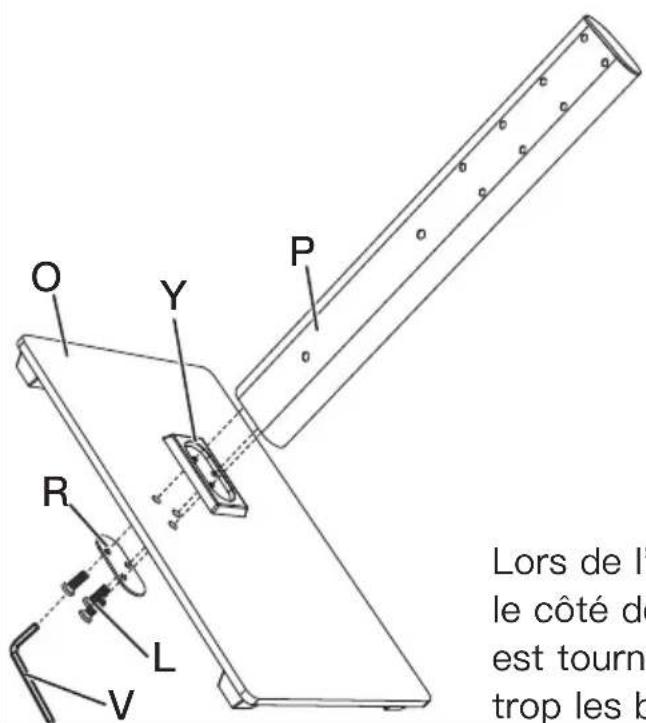

Raccordez le pilier de support [P] à la base en verre [O].

Lors de l'assemblage du pilier, assurez-vous que le côté de la plaque de renfort [R] avec le papier est tourné vers la base en verre [O]. Ne serrez pas trop les boulons [L].

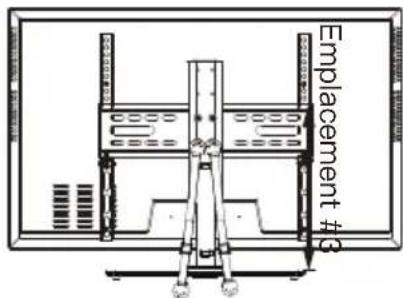

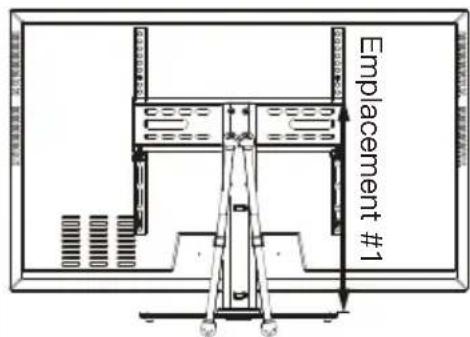

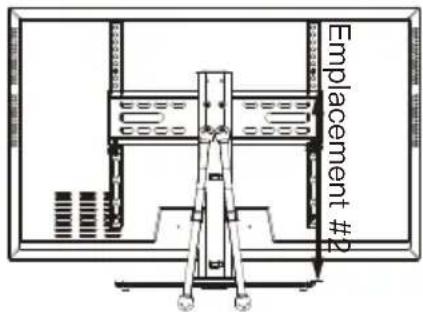

30 31 32 33 34 35 36 37 38 39 40 41 42 43Emplacement #1 Emplacement #2 Emplacement #3 (V) x1 7/16 pouce (11mm) Clé Remarque: Avant de procéder à la fixation de la plaque de montage du téléviseur au pilier, mesurez la distance entre le crochet supérieur du support du téléviseur et le bas du téléviseur. Reportez-vous ensuite au tableau ci-dessous pour connaître l'emplacement de montage recom- mandé. Pour ajouter un espace supplémentaire de 2 po entre votre téléviseur et la base, utilisez les crochets inférieurs situés sur les supports du téléviseur. Nous recommandons toujours d'utiliser l'emplacement de fixation le plus bas possible pour un montage plus sûr. (M) x1 plaque TV (Q) x4 M6 écrou (X) x2 sangle de sécurité (S) x4 M6x40mm boulon Ce boulon est présenté en taille réelle. Pièces et matériel fournis pour l'étape 3 (V) x1 5/32 pouce (4mm) Clé Allen Étape 3 raccordement de la plaque TV [M] au pilier de support [P]. Emplacement de montage #1 Emplacement de montage #2 Emplacement de montage #3 Distance entre les crochets des supports TV et le bas du téléviseur. Emplacement recommandé pour la plaque de montage du téléviseur 13 1/4pouce à 15 1/4pouce 11 1/4pouce à 13 1/4pouce Moins de 11 1/4pouce Emplacement #1 Emplacement #2 Emplacement #3

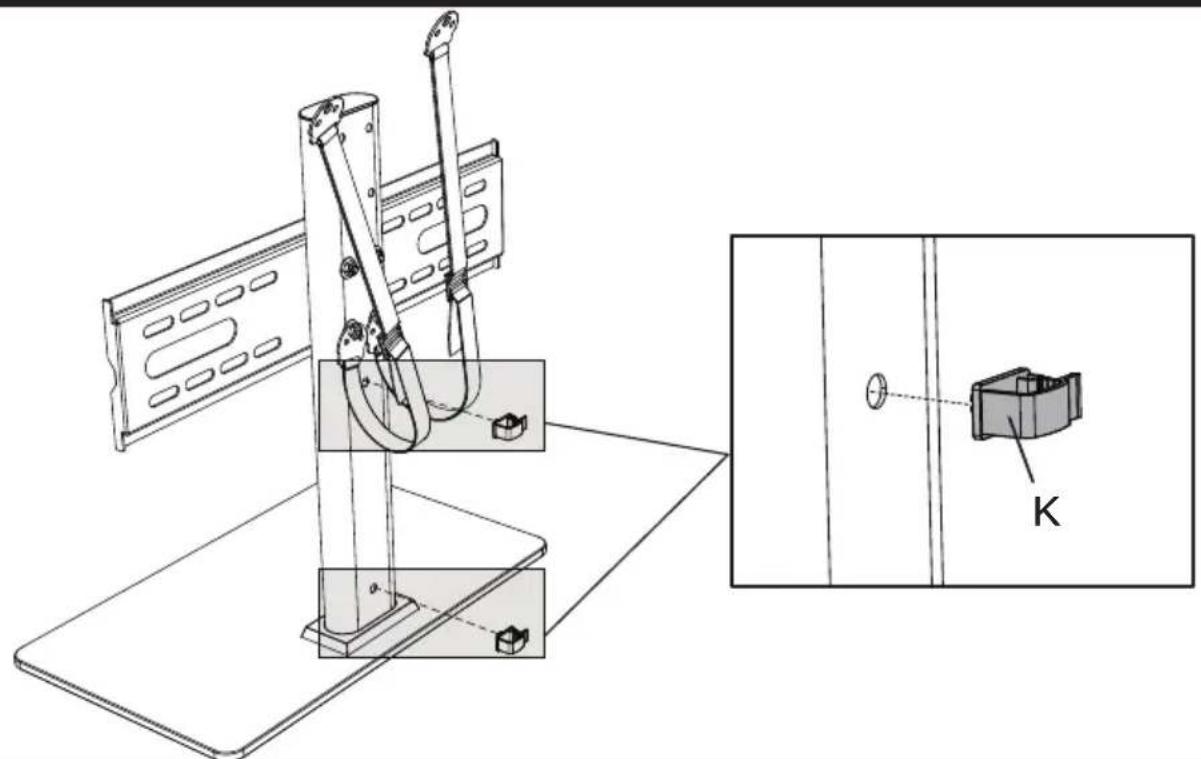

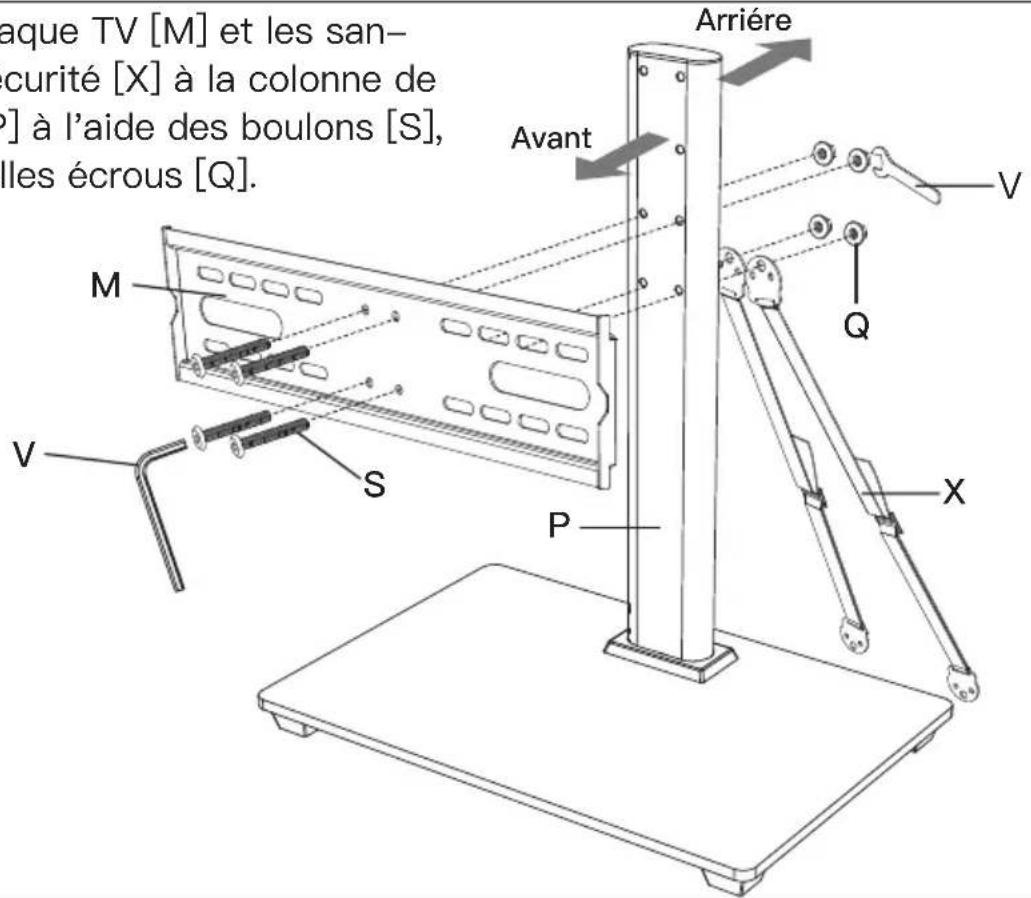

30 31 32 33 34 35 36 37 38 39 40 41 42 43V Fixer la plaque TV [M] et les san- gles de sécurité [X] à la colonne de support [P] à l'aide des boulons [S], des rondelles écrous [Q]. (K) x2 Pince à fil Étape 4 Fixez les pinces à fil [K] au pilier de support [P].

Avant Arriére Pièces et matériel fournis pour l'étape 4

30 31 32 33 34 35 36 37 38 39 40 41 42 43Fixer le téléviseur sur la plaque du téléviseur [M] et gérer les fils Pièces et matériel fournis pour l'étape 5-3 (K1) x2 Verrou de sécurité Étape 5-1 Étape 5-2 Étape 5-1 Étape 5-2 Nous vous recommandons de toujours avoir une deuxième personne pour vous aider durant cette étape. La télévision peut être lourde et difficile à placer sur le support. Il est préférable de demander à deux personnes de soulever le téléviseur par les côtés afin qu'elles puissent voir les points de fixation.

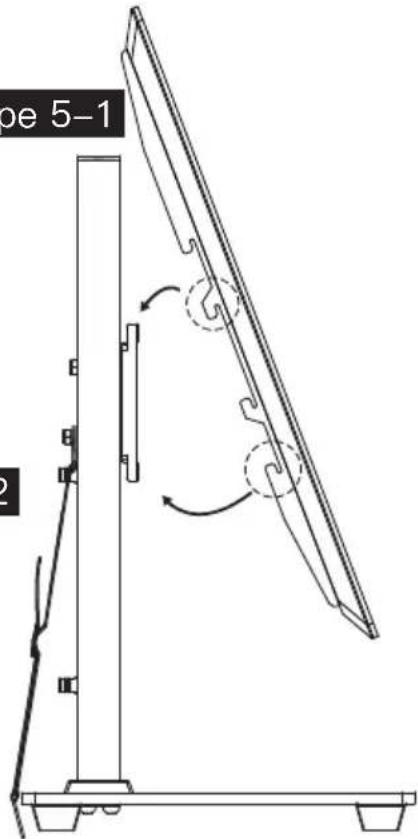

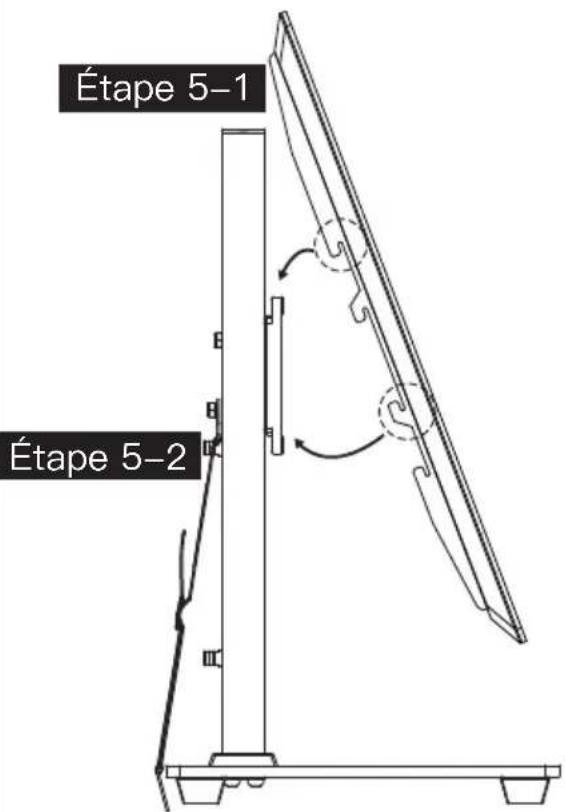

Remarque: Fixez les supports de télévision à la plaque de montage de la télévision à l'endroit le plus bas qui permet à la télévision de s'adapter. Étape 5-1 Accrocher le téléviseur avec les supports à la plaque du téléviseur. Étape 5-2 Pousser le bas du téléviseur sur la plaque du téléviseur. Les petits téléviseurs utilisent les crochets supérieurs. Les téléviseurs plus grands utilisent les crochets inférieurs. Étape 5

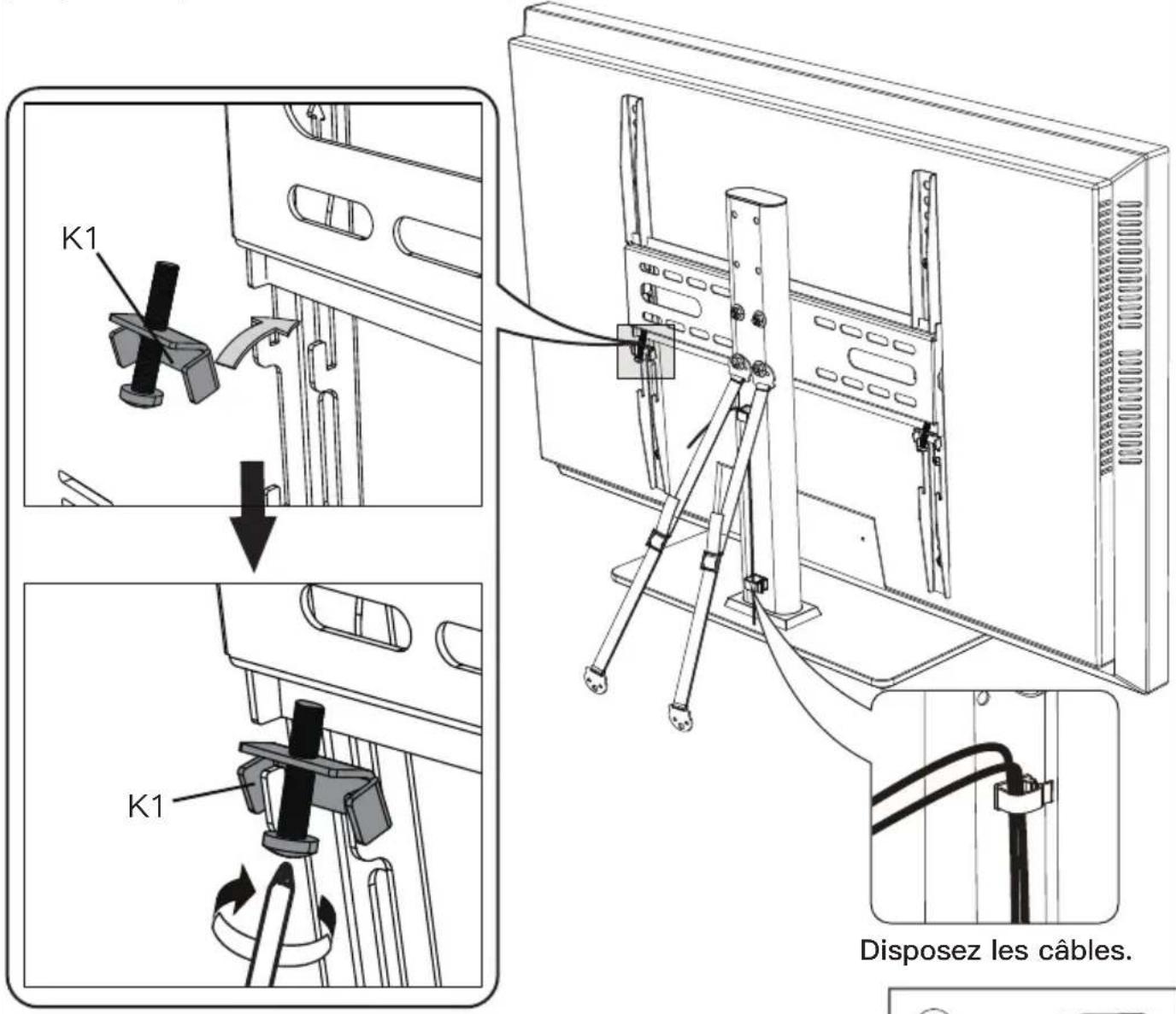

30 31 32 33 34 35 36 37 38 39 40 41 42 43Insérez les verrous de sécurité [K1] dans les crochets orientés vers le haut à mi-chemin vers la partie inférieure du support du téléviseur. Veuillez noter que c'est là que la partie inférieure du support du téléviseur rencontre la plaque TV. Serrez ensuite les vis du verrou de sécurité [K1] jusqu'à ce que les vis touchent la plaque du téléviseur. Pièces et matériel fournis pour l'étape 6A

Remarque: Assurez-vous que le boulon est serré derrière la plaque de montage du téléviseur. Étape 5-3 tournevis Phillips (non inclus) Disposez les câbles. Vis M5X25mm Vis M5X60mm M5 rondelle (BK) Pour l'installation de meubles de table en bois/de montants en bois.

30 31 32 33 34 35 36 37 38 39 40 41 42 431/8 pouce (3mm)1 pouce (25mm) Fixez les sangles de sécurité avec le support du téléviseur contre le mur. Pour une installation sur des montants en bois, suivre l'ÉTAPE 6B. Pour une installation en béton massif ou en blocs de béton, suivre l'ÉTAPE 6C. Pour l'installation de meubles de table en bois, suivre l'ÉTAPE 6A.

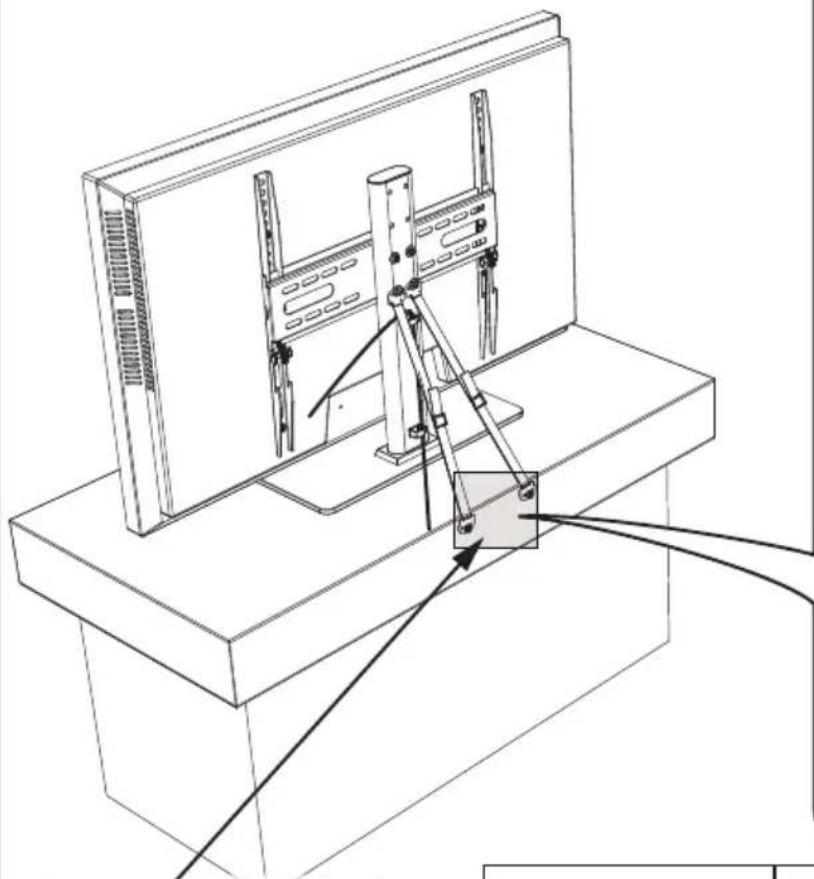

Étape 6A Pour l'installation de meubles de table en bois crayon (non inclus) Remarque: Pour que l'installation soit la plus sûre possible, nous vous recom- mandons d'utiliser les sangles de sécurité qui sont déjà fournies. En procédant ainsi, vous réduisez considérablement le risque de renversement du téléviseur.

POUR CETTE ÉTAPE, NE PAS UTILISER L'ANCRAGE [Z4] ! Remarque: Il est nécessaire de pré-percer un trou pilote pour éviter de fendre le bois. En faisant attention de ne pas endom- mager vos meubles. Attention : La surface de montage doit être plus épaisse que 1 pouce (25 mm). tournevis Phillips (non inclus) Remoue ø1/8 in

1/8 pouce (3mm)1 pouce (25mm) Il est recommandé de monter les sangles de sécurité à une distance d'au moins 12 pouces.

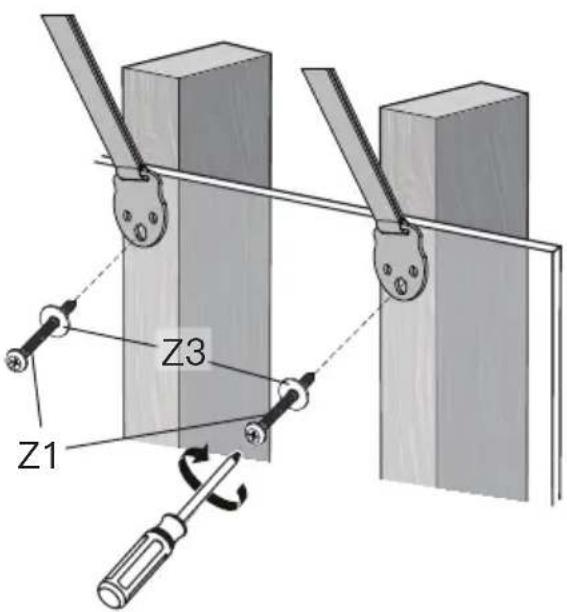

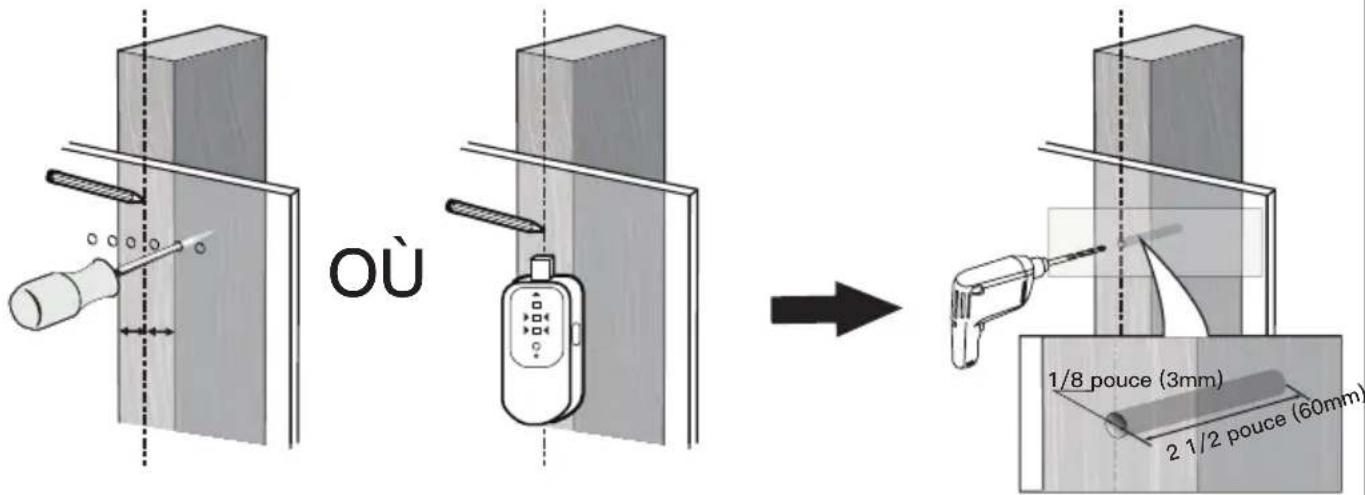

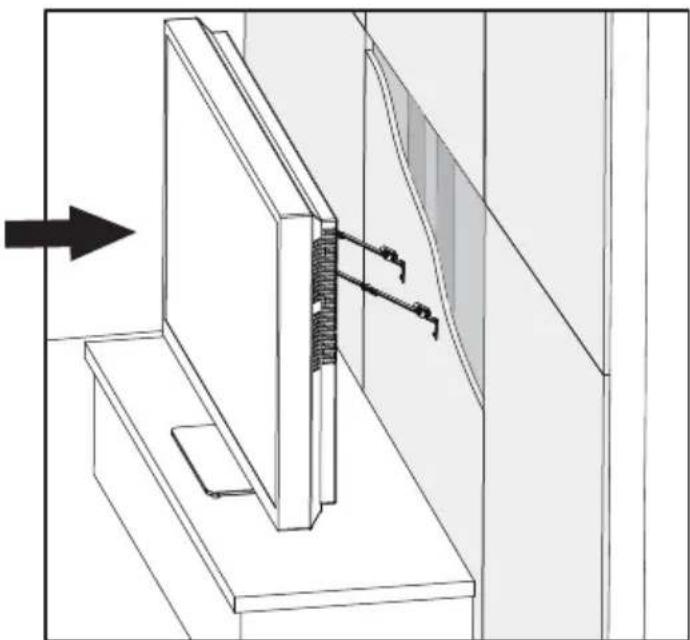

30 31 32 33 34 35 36 37 38 39 40 41 42 43OÙ poinçon(non inclus)Détecteur de montants (non inclus)crayon(non inclus) Étape 6B Pour une installation sur des montants en bois ● POUR CETTE ÉTAPE, NE PAS UTILISER L'ANCRAGE [Z4] ! ● Tout matériau recouvrant le mur ne doit pas dépasser 16 mm (5/8 po).● Taille nominale des montants en bois : commun 2 x 4 pouce (51 x 102 mm) minimum 1½ x 3½ pouce (38 x 89 mm).● Le centre de l'orifice doit être vérifié à l'aide d'un poinçon ou d'un détecteur d'orifices. Remarque: Chaque sangle doit être montée sur un montant distinct.tournevis Phillips(non inclus) 2 1/2 pouce (60mm)1/8 pouce (3mm)mèche à bois de 3 mm (1/8 po)

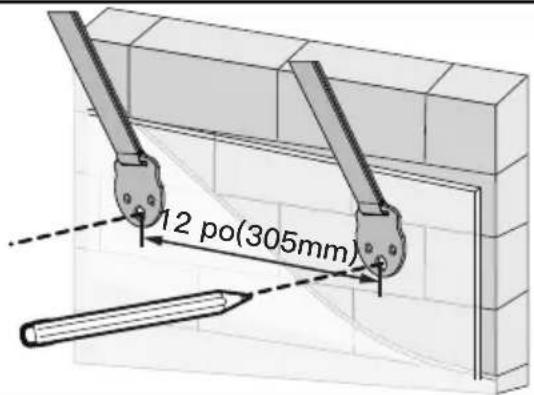

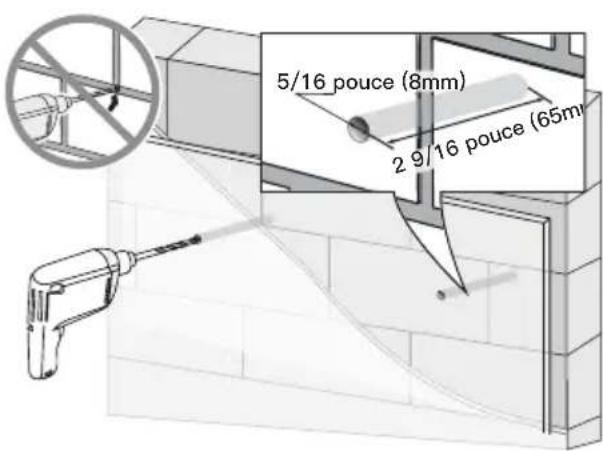

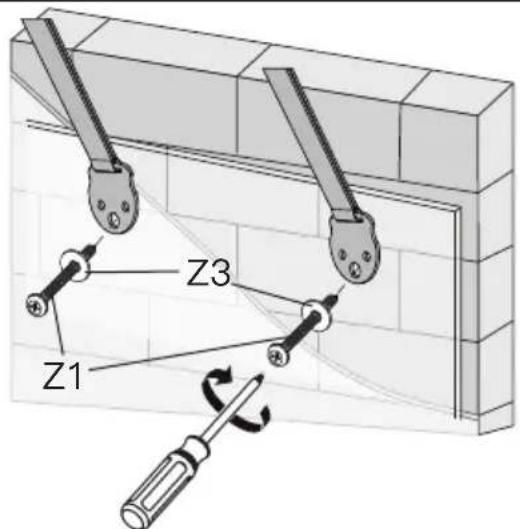

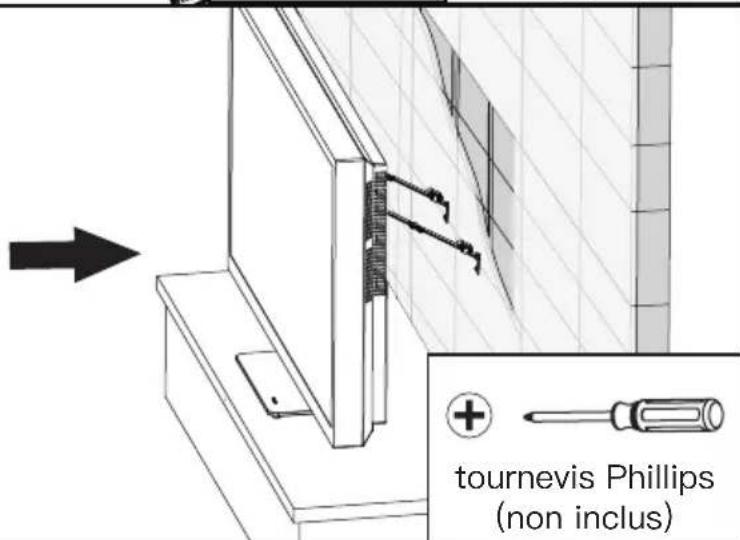

30 31 32 33 34 35 36 37 38 39 40 41 42 43Étape 6C Pour une installation en béton massif ou en blocs de béton ● Il faut utiliser un ancrage mural [Z4] pour cette étape.● Tout matériau recouvrant le mur ne doit pas dépasser 16 mm (5/8 pouce).● Épaisseur minimale de béton plein : 203 mm (8 pouce).● Taille minimale des blocs de béton : 203 x 203 x 406 mm (8 x 8 x 16 pouce).● Ne jamais percer dans le mortier entre les blocs. Ancrage mural 8x50mm crayon(non inclus) Foret à béton de 8 mm (5/16pouce)marteau(non inclus) Pièces et matériel fournis pour l'étape 6C
