Caractéristique	Détails
Type de produit	Poste de selle télescopique
Poids	Environ 490 g
Longueur de course	100 mm, 125 mm, 150 mm
Diamètre du tube	30.9 mm, 31.6 mm
Matériau	Aluminium et carbone
Commande	Commande au guidon (câble) ou télécommande
Utilisation	VTT, randonnée, descente
Entretien	Lubrification régulière recommandée, vérification des câbles
Sécurité	Ne pas dépasser la capacité de poids recommandée
Garantie	2 ans
Informations supplémentaires	Compatible avec la plupart des cadres de VTT

FOIRE AUX QUESTIONS - LEV Ci Kind Shock

Comment puis-je régler la hauteur de ma tige de selle Kind Shock LEV Ci ?

Pour régler la hauteur de votre tige de selle, utilisez la télécommande fournie pour abaisser ou remonter la selle à la position souhaitée.

Que faire si ma tige de selle ne remonte pas ?

Vérifiez que la télécommande est correctement connectée et que la batterie est chargée. Si le problème persiste, inspectez les câbles pour des dommages éventuels.

Comment maintenir ma tige de selle Kind Shock LEV Ci en bon état ?

Effectuez un nettoyage régulier et lubrifiez les pièces mobiles avec un lubrifiant approprié. Évitez d'exposer la tige à des conditions extrêmes.

Est-il normal que ma tige de selle fasse du bruit ?

Un léger bruit peut être normal, mais si vous entendez des cliquetis ou des grincements, cela pourrait indiquer un besoin de lubrification ou un problème mécanique.

Que faire si ma télécommande ne fonctionne pas ?

Vérifiez la connexion de la télécommande, remplacez la batterie si nécessaire et assurez-vous qu'il n'y a pas de débris obstruant le mécanisme.

Puis-je installer la tige de selle moi-même ?

Oui, la tige de selle peut être installée par vous-même. Assurez-vous de suivre le guide d'installation fourni et de disposer des outils nécessaires.

Où puis-je trouver des pièces de rechange pour ma tige de selle ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés Kind Shock ou sur des plateformes en ligne spécialisées dans les pièces de vélo.

Quelle est la capacité de poids maximale de la tige de selle Kind Shock LEV Ci ?

La capacité de poids maximale est généralement indiquée dans le manuel d'utilisation. Assurez-vous de ne pas dépasser cette limite pour garantir la sécurité.

Comment savoir si ma tige de selle a besoin d'entretien ?

Si vous remarquez des performances irrégulières, des bruits inhabituels ou des fuites, il est temps d'effectuer un entretien ou de consulter un professionnel.

MODE D'EMPLOI LEV Ci Kind Shock

Tige de selle télescopique réglable Manuel de l’utilisateur

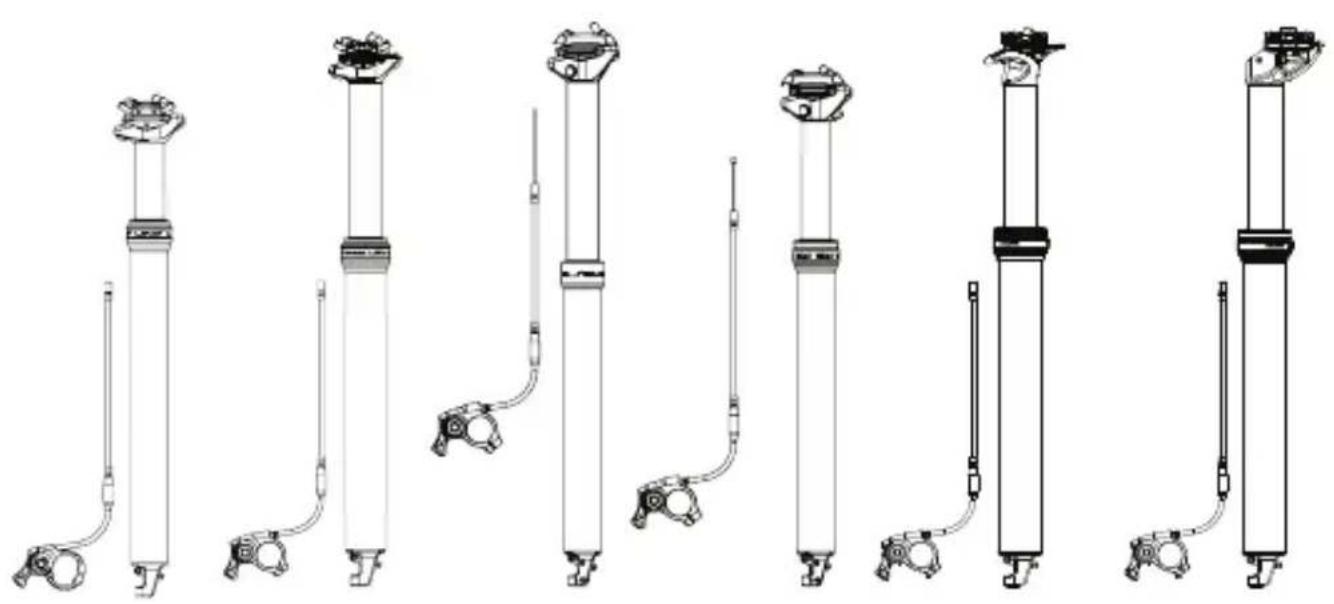

Ce manuel couvre le modèle suivant : LEV-Ci, LEV Integra, LEV-Si, e30-i, Crux-i, eTen-i

MERCI DE LIRE CECI EN PREMIER

Nous vous remercions de l 'achat de votre tige de selle télescopique ajustable KS. Votre nouvelle tige de selle est couverte par la garantie pour une période de 2 ans à compter de la date d'achat. Cette garantie est exclusivement limitée à la réparation et ou remplacement des pièces défectueuses et est le seul remède couvert sous garantie. La garantie s'applique à l 'acheteur original et n'est pas transférable. Une preuve d'achat sera demandée pour valider la garantie. La garantie ne couvre pas l 'usure normale et le défraichissaient, l 'entretien de routine, un mauvais montage ou une mauvaise utilisation de la tige de selle. Toute modification effectuée sur la tige de selle supprime automatiquement la garantie. Kind shock Hi-tech Co.ltd ne pourra être tenu responsable en aucune manière des incidents ou coûts individuels provoqués par le service center et qui ne sont pos couverts par la garantie. L'utilisateur assume le risque de blessures, de pertes ou d'endommagement de ses propriétés incluant la tige de selle en cas de modification ou de mauvaise utilisation. De quelle manière que ce soit. La garantie donne des droits légaux spécifiques ou consommateur, ces droits peuvent varier d'un pays à un autre. Cette garantie n'affecte pos les droits statutaires du consommateur.

ATTENTION

Ceci est un produit à hautes performances. Il vous donnera satisfaction si celui-ci est correctement monté et entretenu régulièrement par un service center autorisé par KS. Merci de lire attentivement et complètement ces instructions et de les suivre attentivement avant d'installer votre tige de selle.

AVERTISSEMENT

Les tiges de selles télescopiques ajustable KS doivent être régulièrement entretenues par un technicien qualifié. Si vous avez besoin d'aide pour trouver un technicien KS qualifié vous pourrez trouver plus d'informations sur http://www.kssuspension.com. Ne démontez pas votre tige de selle.

AVANT QUE VOUS N'INSTALLIEZ VOTRE TIGE

Merci de vérifier que votre nouvelle tige de selle KS est concue pour aller dans votre cadre. Tous les modèles LEV Integra sont concus pours' adapter à des tubes de selle de 27.2mm, 30.9mm, 31.6mm, 34.9mm de diamètre intérieur sur des cadres prévoyant un passage interne des câbles. Un montage incorrect peut entraîner un coulissement de la tige dans le tube, un mauvais fonctionnement, des blessures et peut aussi entraîner une annulation de la garantie.

KS Suspension déconseille toute modification sur votre cadre au risque de perdre votre garantie et de le fragiliser, ce qui peut conduire à de graves blessures ou à la mort.

Assurez-vous que votre cadre est propre et sans résidu ou graisse et que l'intérieur de votre tube est lisse et sans aucune bavure qui pourraient marquer la tige de selle.

Appliquez de la graisse sur tous les filetages de boulons de la tige de selle.

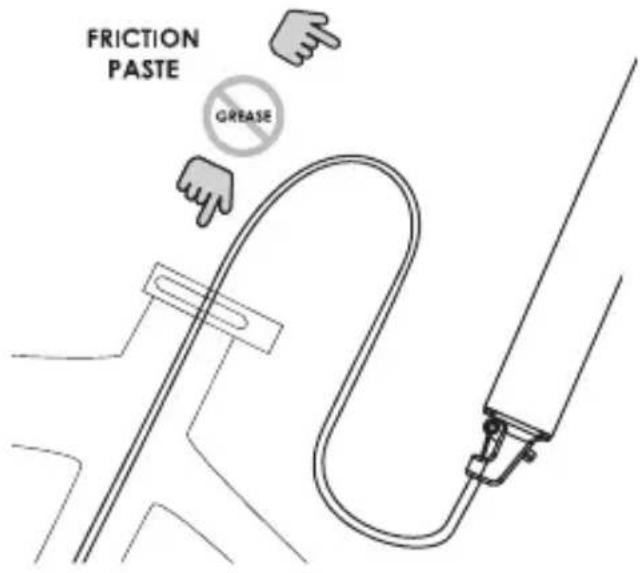

Appliquez une patte anti frictions à l'intérieur du tube de selle et sur la surface insérée de la tige de selle. N'utilisez pas de graisse.

LEV-Ci: Le corps de cette tige de selle est en carbone. Montez là uniquement dans un puits de selle propre et sec et en utilisant une pate de montage pour pièces en fibres de carbone. Utilisez toujours une clé dynamométrique lorsque vous serrez la vis du collier de selle. Ne pas dépasser 5N-m.

FRICTION PASTE GREASE

INSTALLATION DE LA TIGE DE SELLE

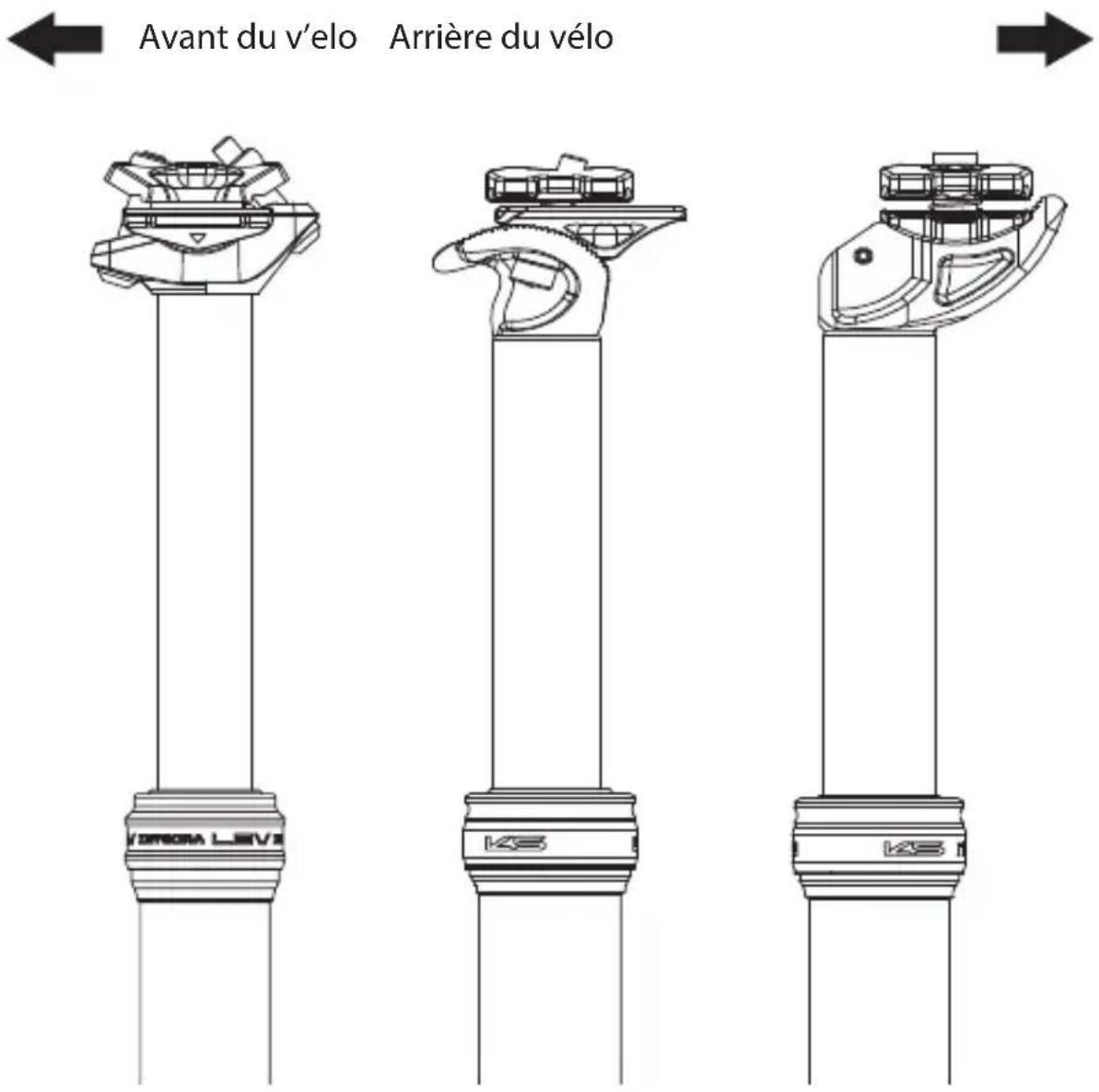

ORIENTATION DE LA TIGE DE SELLE

Puisque le passage de câble du levier est interne sur la Integra et qu'il est aligné à la selle, il n'y a qu'une orientation possible :

Avant du v'elo Arrière du vélo VORORA LEIVA KS KS

LEV-Si and e30-i
Crux-i eTen-iLEV-Ci, LEV Integra,

INSTALLATION DE LA TIGE DE SELLE

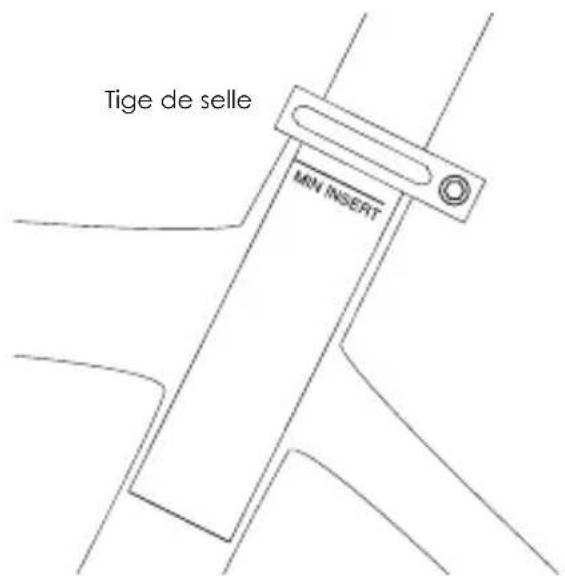

DISTANCE D'INSERTION MINIMALE

Tous les modèles de tiges de selle doivent êtres insérés dans le tube de selle du cadre de manière à couvrir le repère d'insertion

Une insertion insuffisante de la tige de selle dans le tube de selle du cadre pourrait provoquer des dégâts à la tige de selle et/ou à la bicyclette et peut provoquer une perte de contrôle de la bicyclette causant des blessures sérieuses ou la mort.

Tige de selle MIN INSERT

COUPLE DE SERRAGE DE LA TIGE DE SELLE

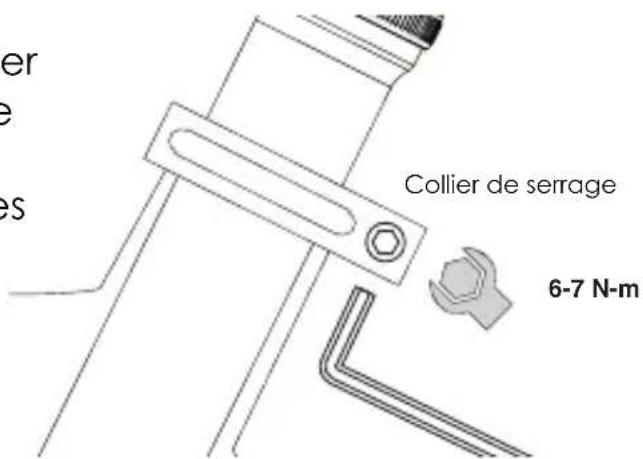

Serrez le collier de serrage du tube de selle de votre cadre à un couple de serrage maximal de 7 N-m. Ne pas trop serrer le collier de serrage de votre tube de selle car ceci peut provoquer des problèmes de fonctionnement sur votre tige de selle.

Ne pas trop serrer le collier de serrage de votre tube de selle car ceci peut provoquer des problèmes de fonctionnement sur votre tige de selle.

er es Collier de serrage 6-7 N-m

INSTALLATION

ATTENTION

Merci de lire attentivement ces instructions et de les suivre pour installer votre LEV Integra.

Votre tige de selle télescopique KS est un équipement cycliste de précision qui nécessite une parfaite connaissance de l'entretien et l'assemblage des pièces mécanique d'une bicyclette. Si vous n'êtes pas certains de posséder les connaissances ou outils nécessaires pour installer ce produit, contactez votre revendeur local ou un service center pour une assistance.

Des informations détaillés et des vidéos d'aide au montage sont disponibles sur ce lien:

La tige de selle télescopique LEV Ci, LEV Integra, LEV-Si, e-30i, Crux-i and eTen-i utilise un passage de câbles interne et a été conçu pour s'adapter à des cadres utilisant eux aussi un passage de câbles interne.

Ne pas percer ou modifier votre cadre de quelque manière que ce soit. Cette pratique entraînerait l'annulation de la garantie de votre LEV Ci, LEV Integra, LEV-Si, e-30i, Crux-i and eTen-i et dans la plupart des cas l'annulation de la garantie de votre vélo. La modification de votre cadre de quelque manière que ce soit peut engendrer des fissures sur le cadre pouvant conduire à la blessure ou à la mort.

Si vous n'êtes pas sur que la LEV Ci, LEV Integra, LEV-Si, e-30i, Crux-i and eTen-i soit compatible avec votre cadre, contactez le fabricant de ce cadre ou KS USA at www.kssuspension.com.

INSTALLATION

DETERMINATION DE LA LONGUEUR DU CABLE ET DE LA GAINÉ

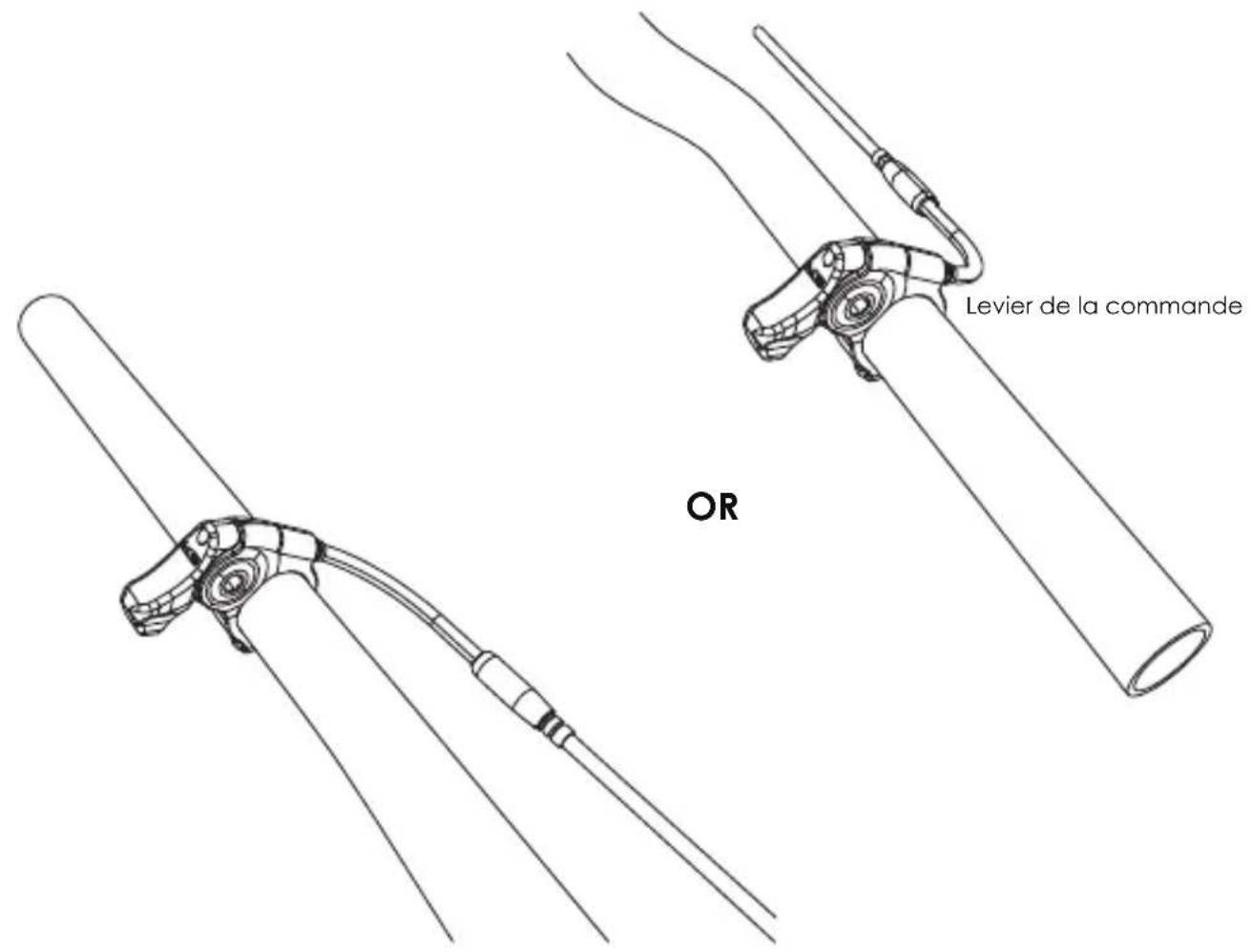

Installez provisoirement la commande à l'endroit voulu sur le guidon. La commande peut être placée aussi bien à gauche comme à droite du guidon.

NOTE: Vous allez utiliser cette position pour déterminer la longueur du câble mais allez avoir à retirer la commande avant de la remettre dans une prochaine étape

Installez le coude avec molette de réglage intégrée puis insérez la gaine dans le coude.

Levier de la commande OR

INSTALLATION

DETERMINATION DE LA LONGUEUR DU CABLE ET DE LA GAINÉ

Utiliser unes clé allen de 3mm, desserrez la vis du collier de serrage du levier et enlevez-le. Ouvrez la charnière du collier de serrage et placez-le à l'emplacement désiré sur votre guidon. Fermez le collier et installez la vis. Serrer à un couple de serrage maximal de 5 N-m. (commande en alliage) et 1-3N-m (commande en polycarbonate)

Charnière l evier de serrage Commande sans charnière 4-5 N-m 1-3 N-m Vis d'arret de cable

WITH ODI LOCK-ON™ COMPATIBLE GRIP (AM ONLY)

Le collier de serrage du levier peut être utilisé pour remplacer l'anneau de serrage interieur des poignées LocK-ON ODI. Enlevez l'anneau de serrage intérieur sur votre poignée. Remplacez le avec le collier de serrage du levier. Suivez les instructions ci-dessus. Note: Le levier de commande polycarbonate n'est pas à charnière et n'est pas compatible avec les grips ODI.

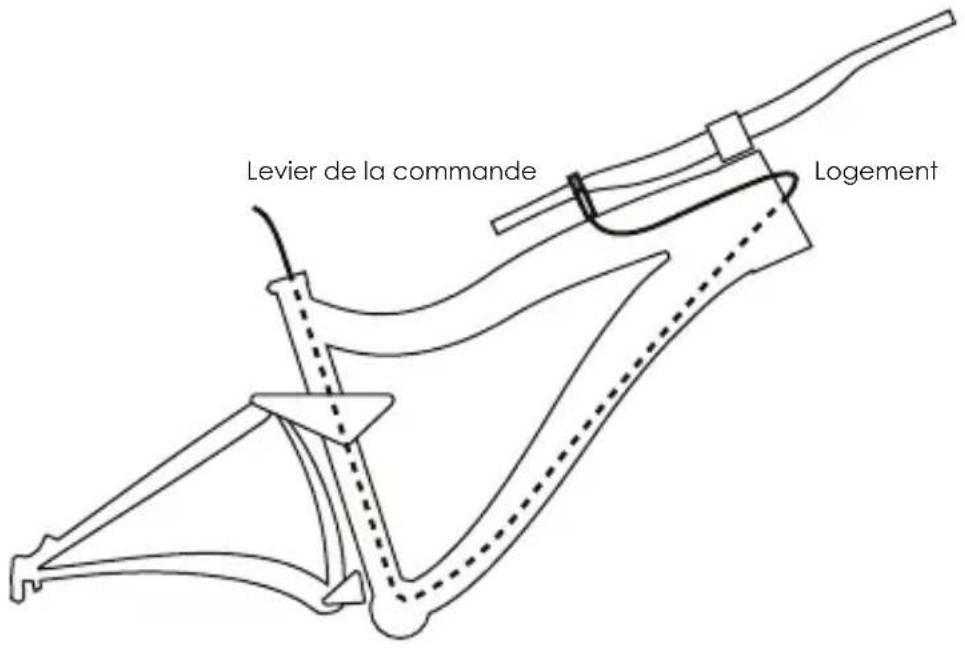

Une fois le coude et la gaine installés sur la commande, montez la gaine selon le cheminement recommandé par le fabricant de cadre.

Pour déterminer la longueur de la gaine, placez-la de manière à retirer l'excès une fois le guidon tourné à 90° par rapport à sa position initiale. Assurez-vous que la gaine soit assez longue pour tourner autour de la colonne de direction sans être trop tendue.

NOTE : Ne pas fixer définitivement la gaine. Vous aurez à la déplacer dans une prochaine étape.

Levier de la commande Logement

INSTALLATION

DETERMINATION DE LA LONGUEUR DU CABLE ET DE LA GAINÉ

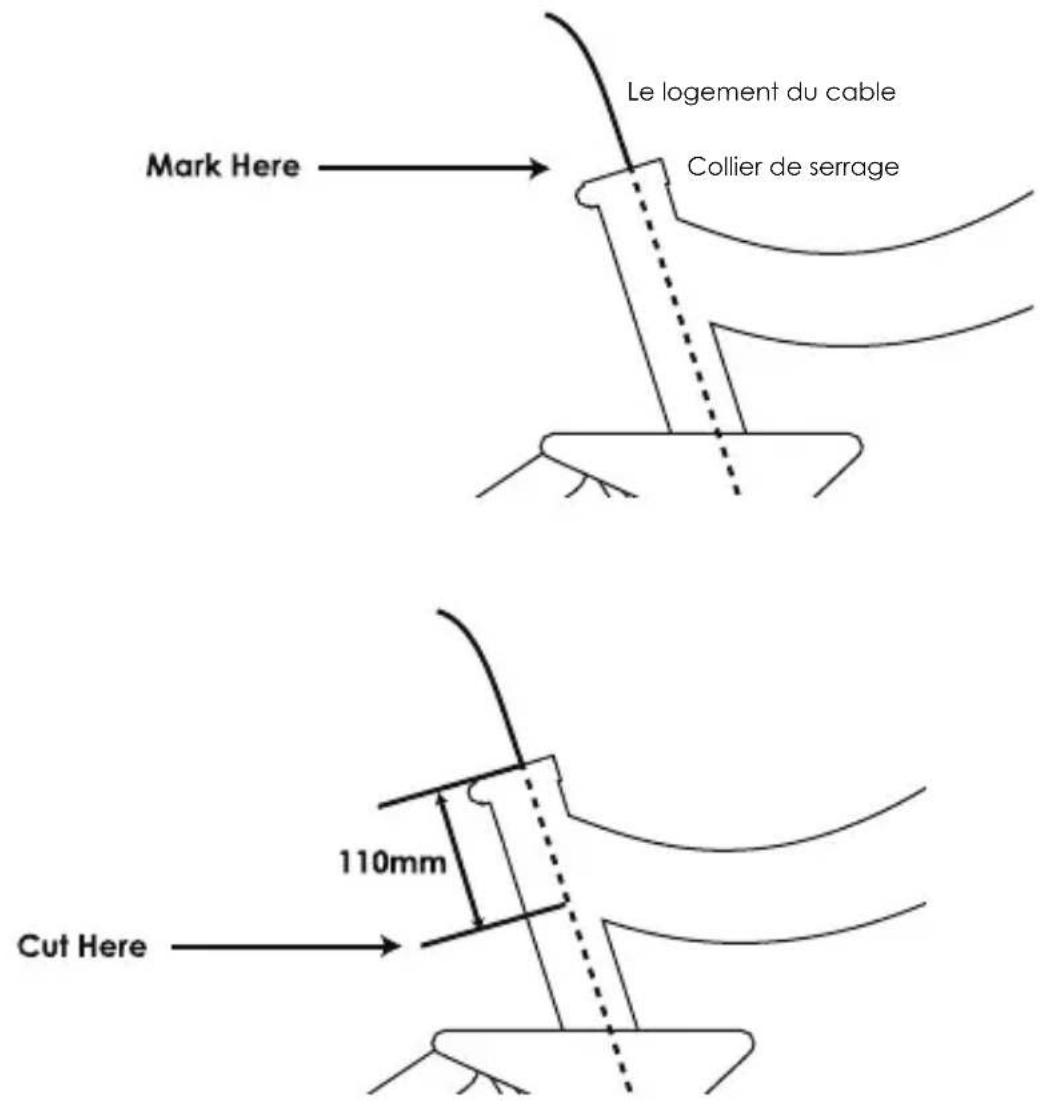

Faire une marque sur la gaine à la sortie du cadre au niveau du tube de selle. Sortir la gaine du tube de selle et faire une autre marque à 110mm de la précédente en direction du guidon.

Cela donne la longueur finale de votre gaine. Recouper la gaine à cette longueur.

NOTE : Cette mesure de 110mm s'applique à tous les modèles quel que soit le débattement.

Le logement du cable Collier de serrage Mark Here 110mm Cut Here

INSTALLATION

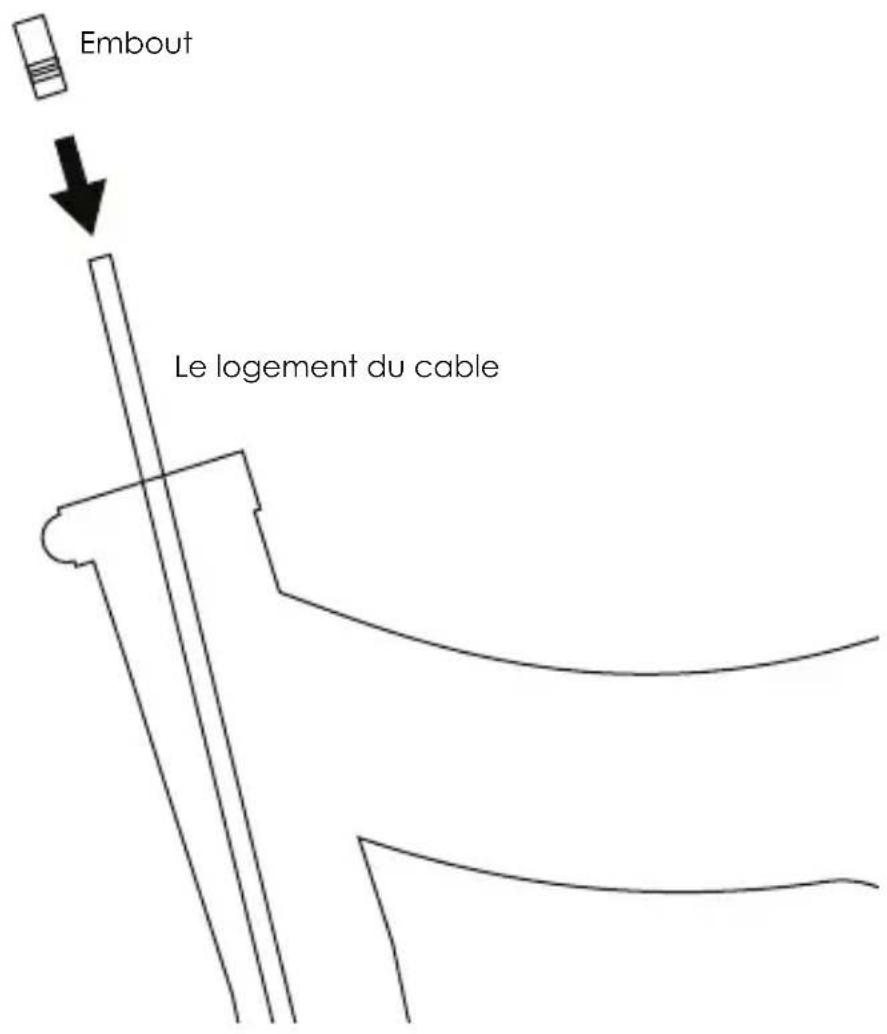

RACCORDEMENT DU CÂBLE INTÉRIEUR.

Installer l'embout sur l'extrémité de la gaine au niveau du tube de selle.

Embout Le logement du cable

INSTALLATION DU CÂBLE

RACCORDEMENT DU CÂBLE INTÉRIEUR.

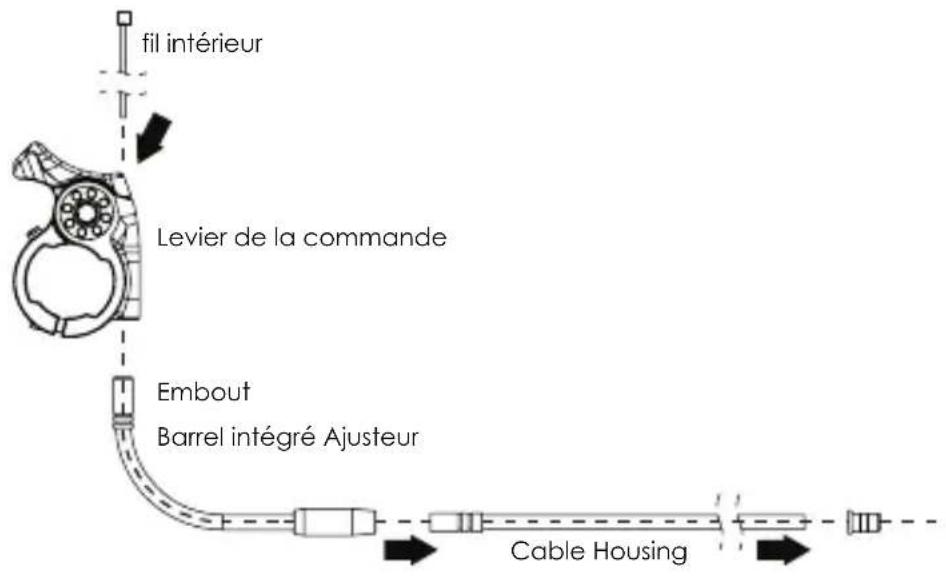

Introduisez le câble à travers le levier de commande, le barillet de réglage et la gaine.

fil intérieur Levier de la commande Embout Barrel intégré Ajusteur Cable Housing

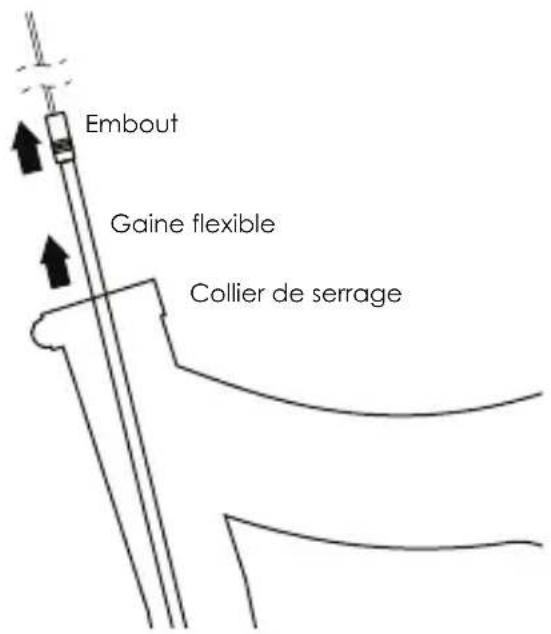

Tirez le mou du câble du tube de selle.

Embout Gaine flexible Collier de serrage

INSTALLATION

Tenir la partie libre du câble et de la gaine au point d'entrée. Marquer cette longueur sur le câble et gaine avec une stylo ou un morceau de bande adhésive.

En utilisant une pince coupe câble, découper la gaine à la distance mesurée. Ne pas couper la gaine interne à ce moment.

Option 1: en utilisant un câble de dérailleur standard

Marquer la gaine interne 18mm plus long que la gaine ou utiliser la jauge moulé sur le capot de protection comme montré ici:

INSTALLATION

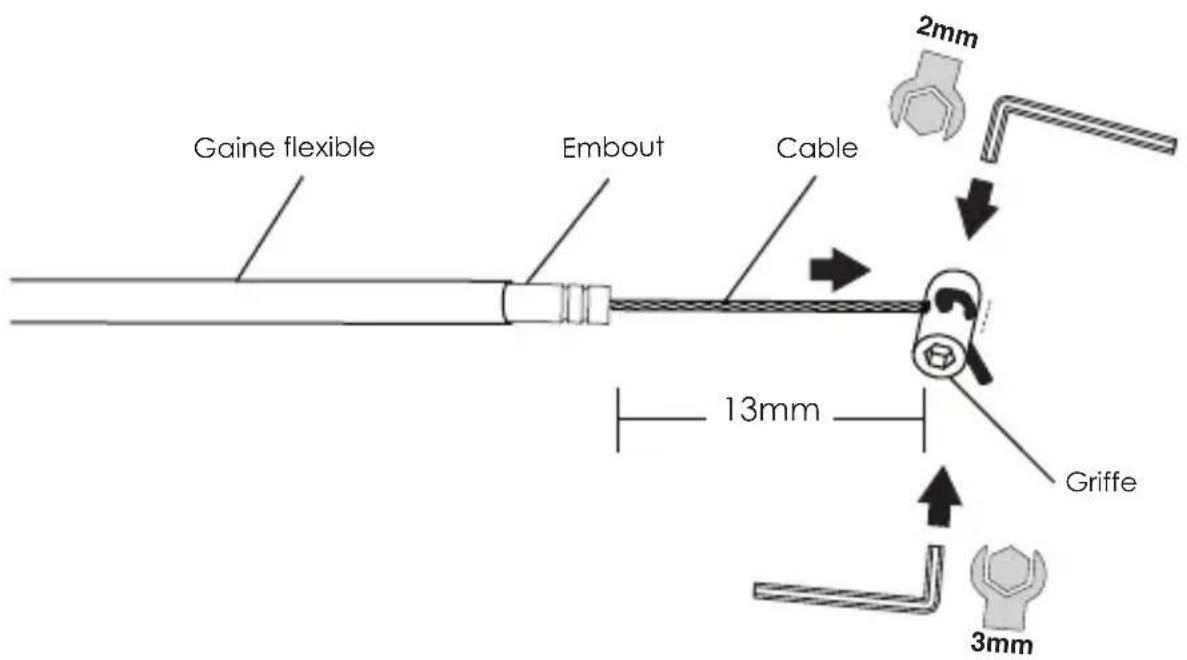

Option 2: utiliser le système de câble ultralight Recourse

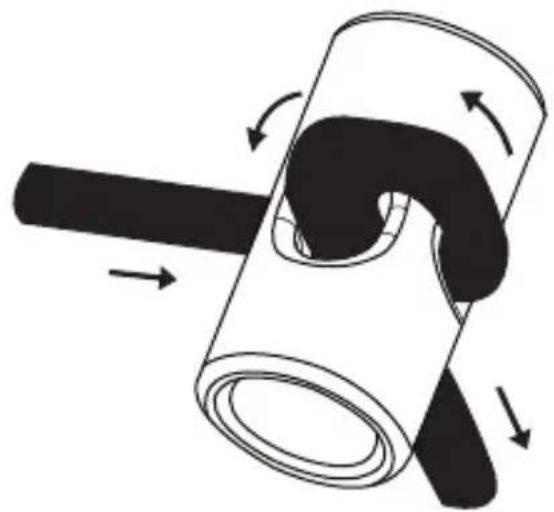

Installer l'embout métallique de la LEV-Ci sur la gaine. Faire passer le gaine interne Recourse comme montré sur le schéma.. Serrer le câble de serrage et et laisser 13mm d'espace comme montré. Couper l'excès de gaine interne pour être laissé avec le restant de câble

Gaine flexible Embout Cable 2mm 13mm Griffe 3mm

Méthode de passage de câble pour câble Recourse ultralightle

INSTALLATION

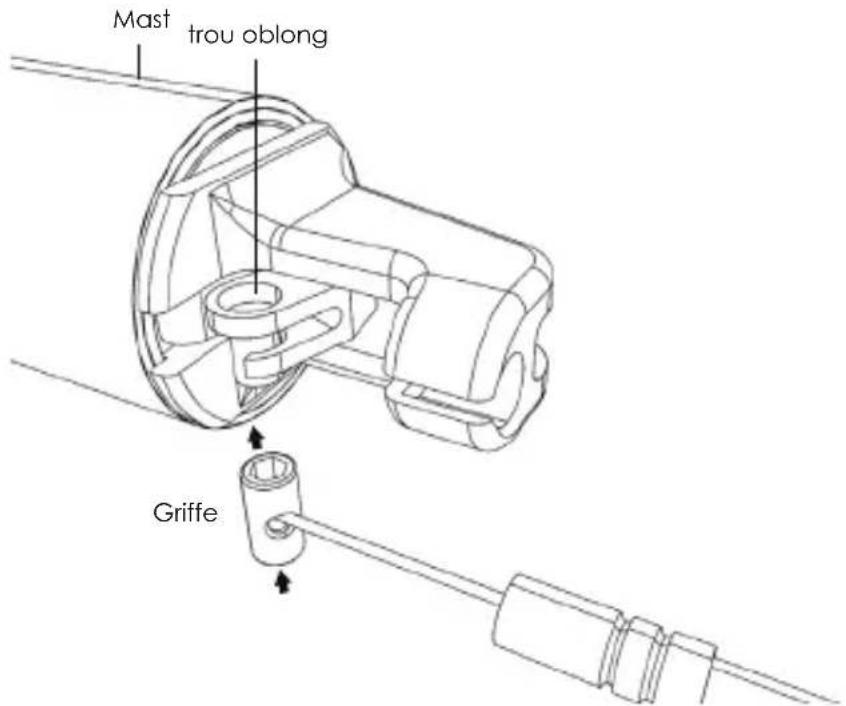

RACCORDEMENT DU CÂBLE INTÉRIEUR.

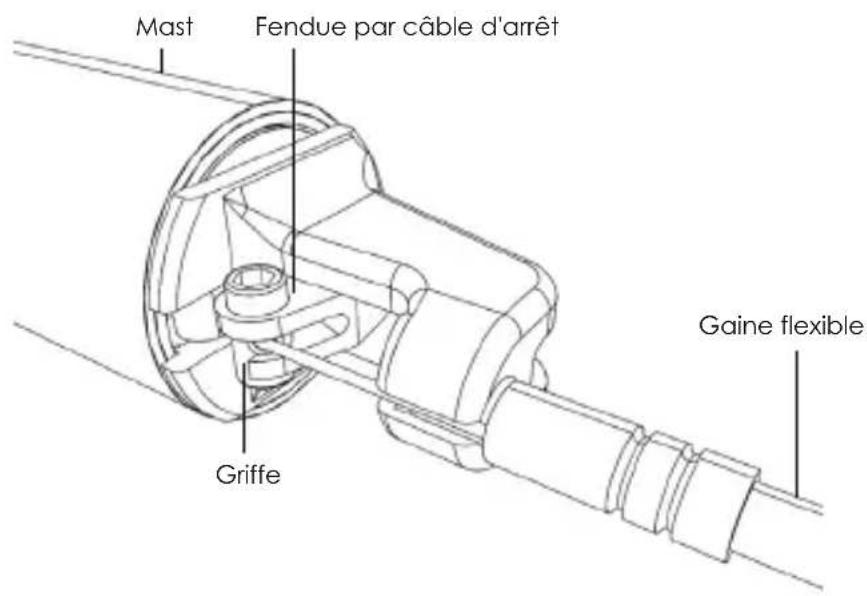

① 1- Insérez l'embout de câble dans l'emplacement du levier.

② Insérez l'embout de la gaine dans la partie fendu.

Mast Fendue par câble d'arrêt Griffe Gaine flexible

INSTALLATION

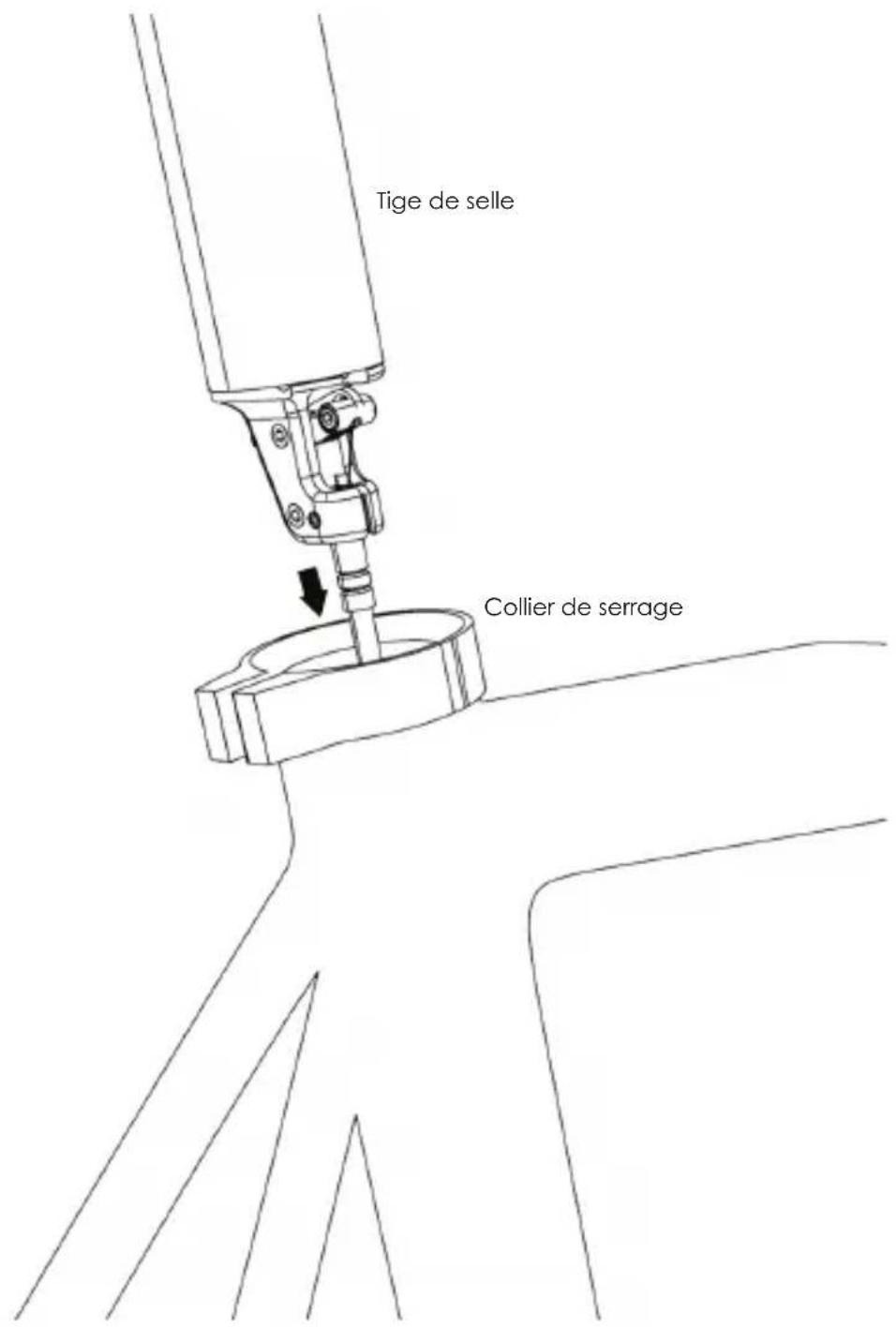

INSTALLATION SUR LE VÉLO.

Placez votre tige dans le tube de selle tout en tirant la gaine depuis l'endroit ou elle rentre dans le cadre.

Tige de selle Collier de serrage

INSTALLATION DE LA SELLE

UNE FOIS QUE VOUS AVEZ REGLE L'ORIENTATION DE VOTRE TIGE DE SELLE SUR VOTRE CADRE

Une fois votre tige de selle orientée vers l'avant et alignée avec le cadre, vous aurez à installer votre selle. Enlever les 2 têtes de boulon d'attache, les écrous sphériques, les chariots supérieur et inférieur en utilisant une clé hexagonale de 4 mm.

Remarque: Le corps inférieur peut descendre sur le plongeur pendant cette opération.

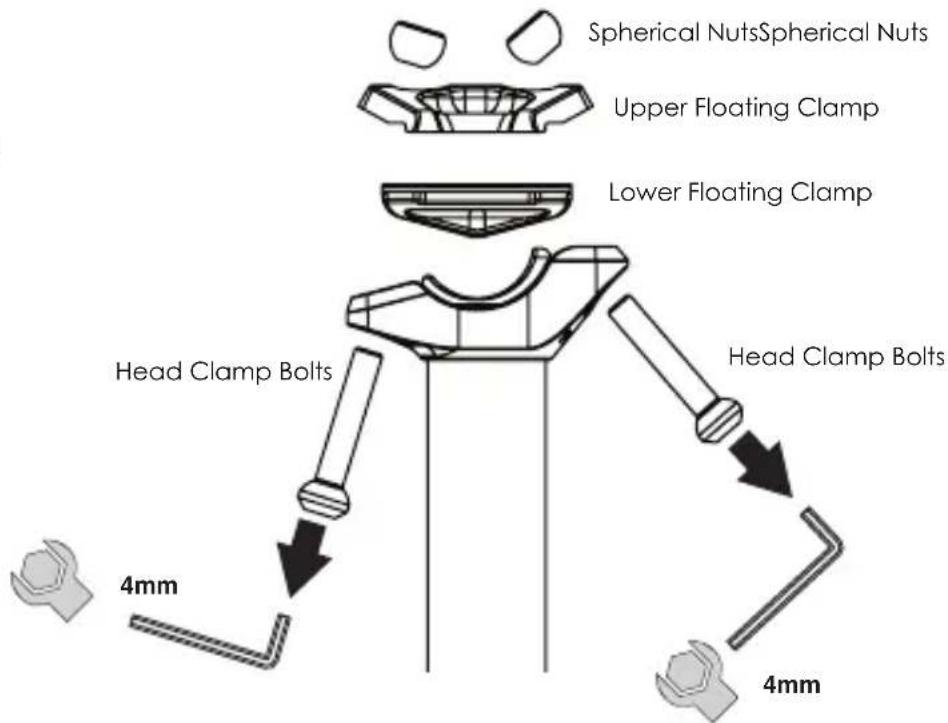

Pour installer la selle, replacez les deux têtes de boulon d'attache, les écrous sphériques, les chariots supérieurs et inférieurs dont l'ordre dans lequel vous les avez enlevés.

Avant de resserrer, placez les rails de votre selle entre les chariots supérieurs et inférieur pour que les rails se placent dans l ‘encoche du chariot inférieur.

Utilisez une clé hexagonale de 4mm, serrez les deux boulons d'attache principaux à un couple de serrage maximal de l0 N-m (8 N-m LEV-Ci.)

INSTALLATION DE LA SELLE

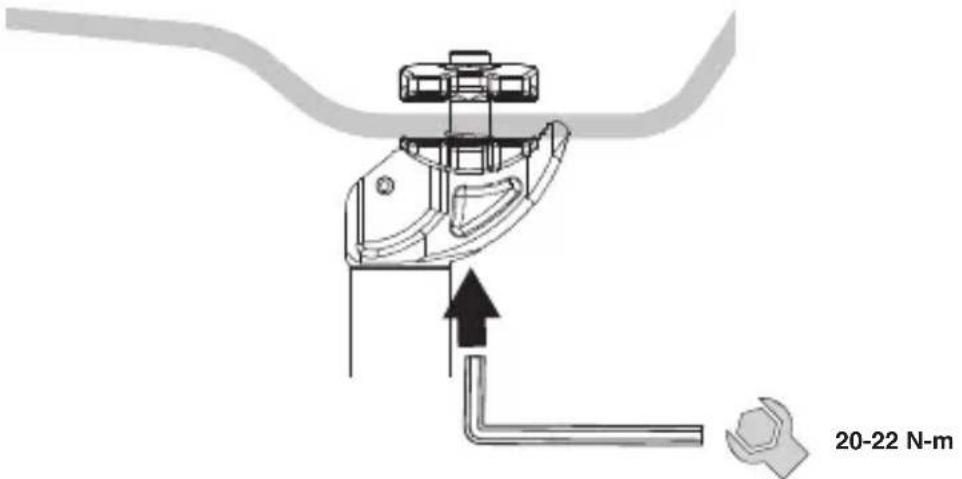

CRUX-i

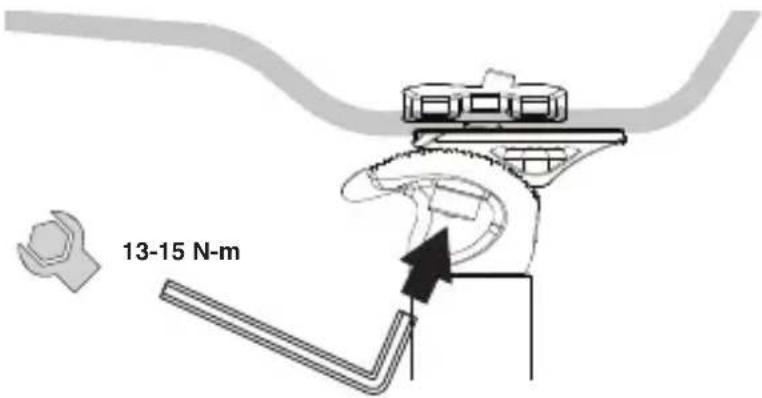

Utiliser une Clé hexagonale de 5mm, desserrez les deux boulons d'attache principaux jusqu'à ce qu'ils soient presque à la moitié supérieure de l'attache de selle. Régler la position avant/arrière et sa position angulaire. Serrez les deux têtes de boulons d'attache à un couple de serrage maximal de 15 N-m.

Utiliser une Clé hexagonale de 6mm, desserrez le seul boulon d'attache principal jusqu'à la moitié supérieure de l'attache de selle. Ajustez la position avant/arrière et l'angle. Serrez le boulon principal à un couple de serrage maximal de 22 N-m.

20-22 N-m

AJUSTEMENT DU RETOUR

(LEV-Ci, LEV Integra and LEV-Si)

NOTE : Tous les modèles de LEV Integra sont livrés avec une pression convenable permettant le retour du ressort. Testez la vitesse de retour de votre LEV Integra avant de faire des ajustements. Si des ajustements doivent êtres faits, enlevez la selle et le capuchon situé au sommet du plongeur.

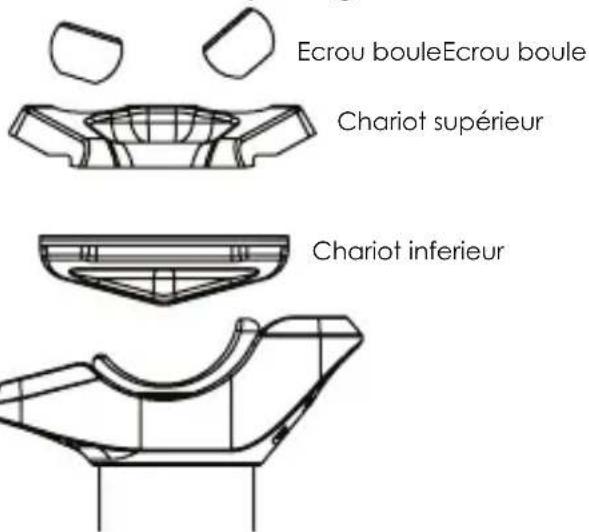

Ecrou bouleEcrou boule Chariot supérieur Chariot inférieur

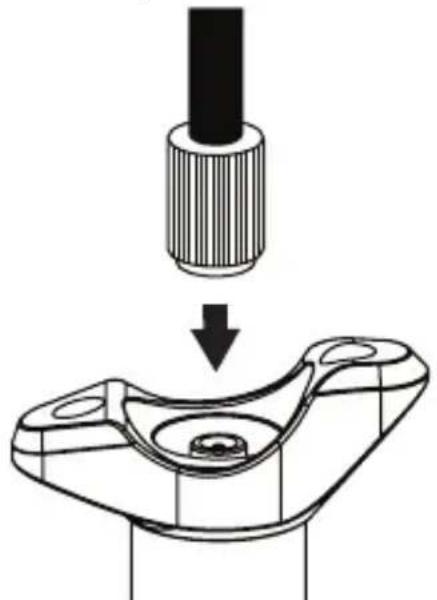

Vissez une pompe compatible et ajustez la pression. KS recommande l'utilisation de sa pompe AIR-8 High Pressure pour obtenir les meilleurs résultats possibles.

NOTE : La pression recommandée se situe entre 100 et 250psi. Ne pas dépasser 250psi.

UTILISATION DE VOTRE TIGE DE SELLE

POUR LA PREMIERE FOIS

Lors de la première utilisation de votre tige de selle, il peut être nécessaire de donner à la tige de selle un coup sec pour l'activer. Ceci provient du fait que le joint repousse I 'huile du plongeur et a tendance à se coller dessus. ceci est nécessaire uniquement lors de la première utilisation ou après une longue période de non utilisation. Une fois que la tige de selle a fonctionné une fois, I 'huile va se répartir sur le plongeur et retrouver un fonctionnement normal.

MONTEE ET DESCENTE DE LA SELLE

Pour baisser la selle, appuyer dessus fermement avec votre main ou en vous asseyant sur votre selle tout en appuyant le levier au guidon et en le maintenant. Relâchez le levier quand la hauteur désirée est atteinte. Pour lever la selle, actionnez le levier de commande au guidon, soulevez votre corps de la selle et relâchez le levier quand la hauteur désirée est atteinte. Vous pouvez lever et baisser votre selle à n'importe quelle position désirée et ce sur toute la course de la tige de selle.

SECURITE ET MAINTENANCE

AVANT CHAQUE UTILISATION

Avant chaque utilisation, vérifiez que la tige de selle est bien fixée dans le tube et que toutes les vis sont correctement serrées à leur couple de serrage respectif. Assurez vous que votre tige de selle ne présente aucun signe d'usure excessive ou de détérioration. Vérifiez qu'elle fonctionne correctement et assurez vous que sa hauteur maximale n'est pas trop haute afin d'assurer au pilote un parfait contrôle de sa bicyclette.

ENTRETIEN PERIODIQUE

Votre tige de selle KS nécessite un entretien périodique pour assurer un fonctionnement constant. Merci de contacter votre revendeur local pour faire effectuer celui-ci.

Un entretien de routine doit être effectué a intervalles réguliers. Cet intervalle dépends du type et de la fréquence d'utilisation. La tige de selle doit être nettoyé et lubrifié au moins une fois tous les 6 mois. Des conditions humides ou très sèches nécessitent une fréquence plus régulière. En cas de nettoyage haute pression une fréquence plus régulière est aussi recommandé du a l'augmentation des chances de faire pénétrer de l'eau dans le système. Si une dégradation des performances est constatée, faire un entretien aussi vite que possible. Des vidéos et les procédures d'entretien sont disponible sur: http://kssuspension.com/support/tech-info/.
