您的新座管保固期為購買日算起兩年內，保固的範圍僅限於維修及更換不良的零件，保固只適用於座管原購買者，對於轉讓概不受理。

需驗證購買證明及保固資格，保固不包括正常磨損、日常維護、安裝不當或不當使用座管。

個人任意改造的座管對產品造成的損壞對此保固為無效，凱薩克科技有限公司不需承擔經由業者販賣產生非屬本產品之附帶或特殊的費用，此不包含在保固範圍內。

使用者必須承擔任何人身傷害或財產損害包括座管損壞，以及任何其他損失，如零件部分在任何時後有修改或不正當使用，此擔保賦予消費者的具體的法律權利這些權利依特殊情況而不同，本保固不影響消費者的法定權利。

注意事項

這是一個高性能、輕量化的產品，提供您可靠的服務。

依照KS授權的維修中心所教導的正確安裝及定期檢查保養，請您在安裝新座管之前仔細閱讀這些說明，謹慎的遵照說明書使用此產品。

警告事項

KS可調高低座管必須由KS授權的維修中心定期檢查保養，

KS授權的服務中心、維修中心資訊可參考網站 www.kssuspension.com 請

勿拆開座管或隨意拆卸可能造成高壓氣體及座管結構的改變，而造成使用者受傷，如無遵守這些警告和指示，將立即喪失保修資格。

安裝座管前的注意事項

請確保您的KS座管的型號以適合您的車架。

LEV integra 可搭配 27.2mm、30.9mm、31.6mm 或 34.9mm 的座管，內徑安裝不當可能會

導致故障的情形，造成傷害可能會導致保固無效。

KS 不建議用任何方法修改、鑽孔或改變你的車架設計。如果修改、鑽孔或改變車架，車架及本產品可能沒有保固，而且可能產生車架破壞及自身的傷害。

確保車架是乾淨的、無雜物、油脂、車架管內需保持光滑且無任何異物。

所有座管組裝的螺絲皆需塗抹潤滑油。

車架管內徑需使用止滑劑切勿使用油脂。

LEV-Ci：本座管是由碳纖維製造而成，請您在每次安裝時都需要確保車架是乾淨的、無雜物、油脂，並使用專用的扭力板手鎖緊車架的束仔，注意鎖緊扭力請勿超過5n-m。

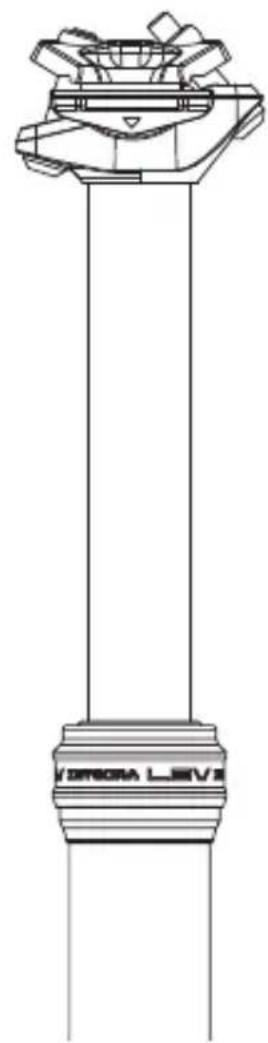

座管安裝方向設定 (適用於 Integra Models)

Integra Models 的控制走線是固定並隱藏於車架內，只有一個方向

自行車的前輪 自行車的後輪

所有型號的座管必須插入自行車架裡，直到安全線以上。

如座管插入到自行車車架的座管不夠深，可能會損壞座管或自行車並可能造成自行車失控進而無法控制，可能導致嚴重傷害或死亡。

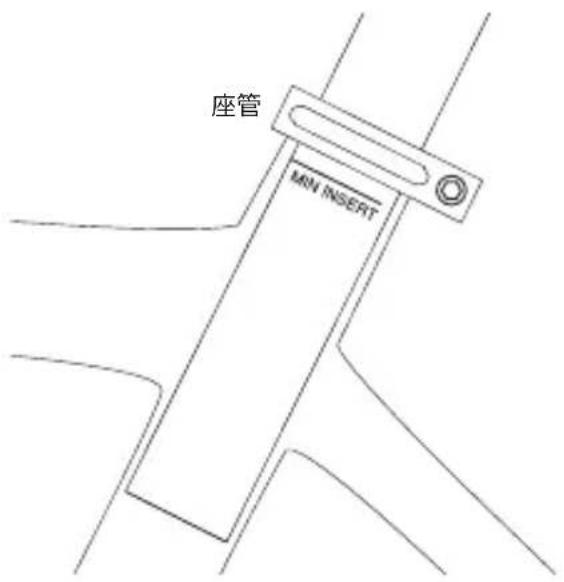

座管 MIN INSERT

束仔安裝扭力

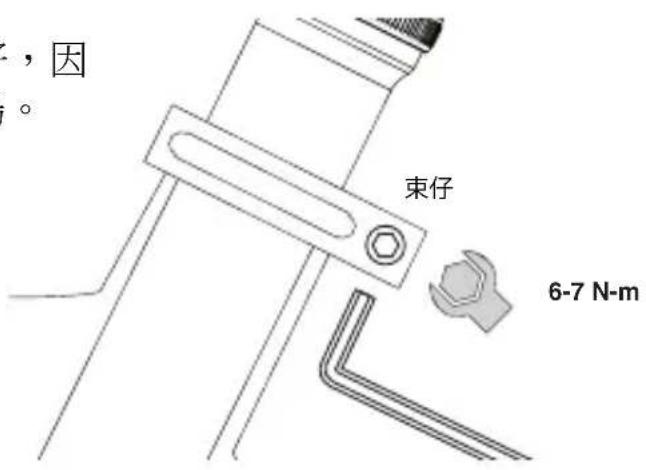

鎖緊車架的束仔，最大扭力值為7N-m，不要過度鎖緊束仔因為會使座管伸縮作動不順暢。

不要過度鎖緊您的車架束仔，因為會使座管伸縮作動不順暢。

，因 。 束仔 6-7 N-m

安裝資訊

注意事項

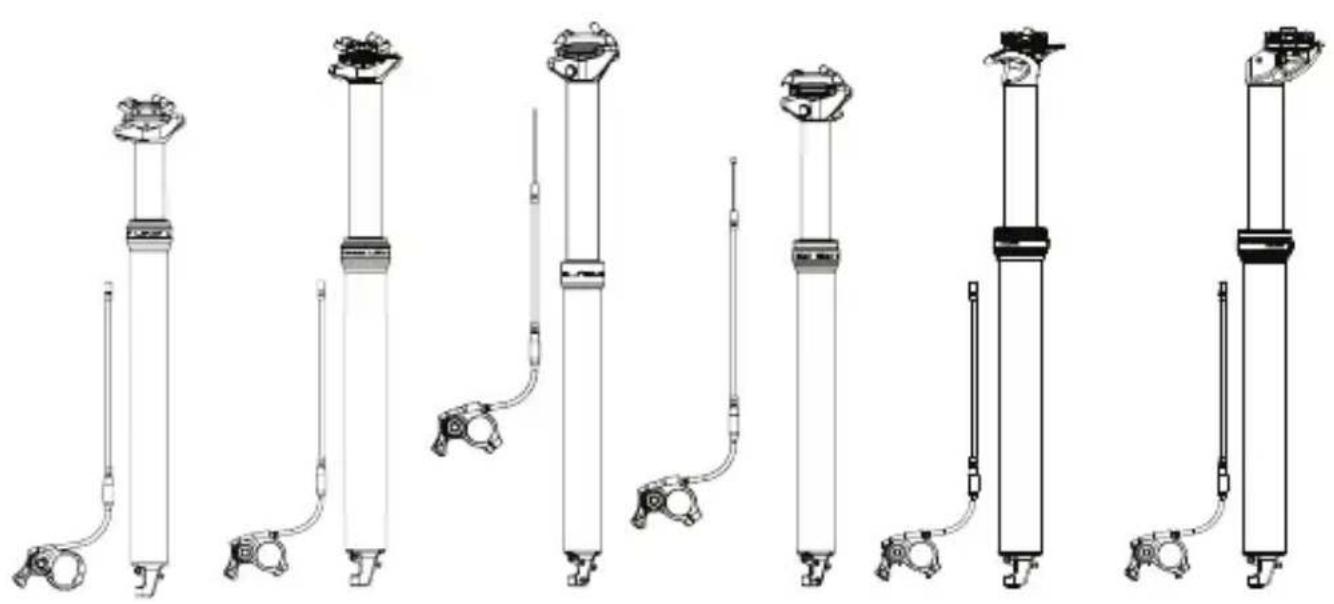

請您於安裝 LEV Ci, LEV Integra, LEV-Si, e30-i, Crux-i and eTen-i 座管時需先詳細閱讀以下的說明。

您的KS可調式升降座管屬於精密的循環裝置，需要對單車有完善的保養與安裝技巧。如您對安裝有疑問，或是手邊無適當之工具可供安裝，請向當地的單車業者，或是提供該產品服務的業者請求協助。

所有產品之詳細安裝辦法及示範影片說明請上官網http://kssuspension.com/support/tech-info/.

警告事項

LEV Ci, LEV Integra, LEV-Si, e30-i, Crux-i and eTen-i 的控制走線是配合隱藏式走線的車架設計，其車架需要有提供這樣的隱藏走線方式。

不可使用任何方法修改、鑽孔或改變你的車架設計。如果修改、鑽孔或改變車架，車架及本產品可能沒有保固，而且可能產生車架破壞及自身的傷害。

若您沒把握將 LEV Ci, LEV Integra, LEV-Si, e30-i, Crux-i and eTen-i 座管裝設於車架上，可連繫車架廠商或 KS 維修中心。維修中心資訊可參考網站 www.kssuspension.com

線控安裝

決定內線與外線正確長度：

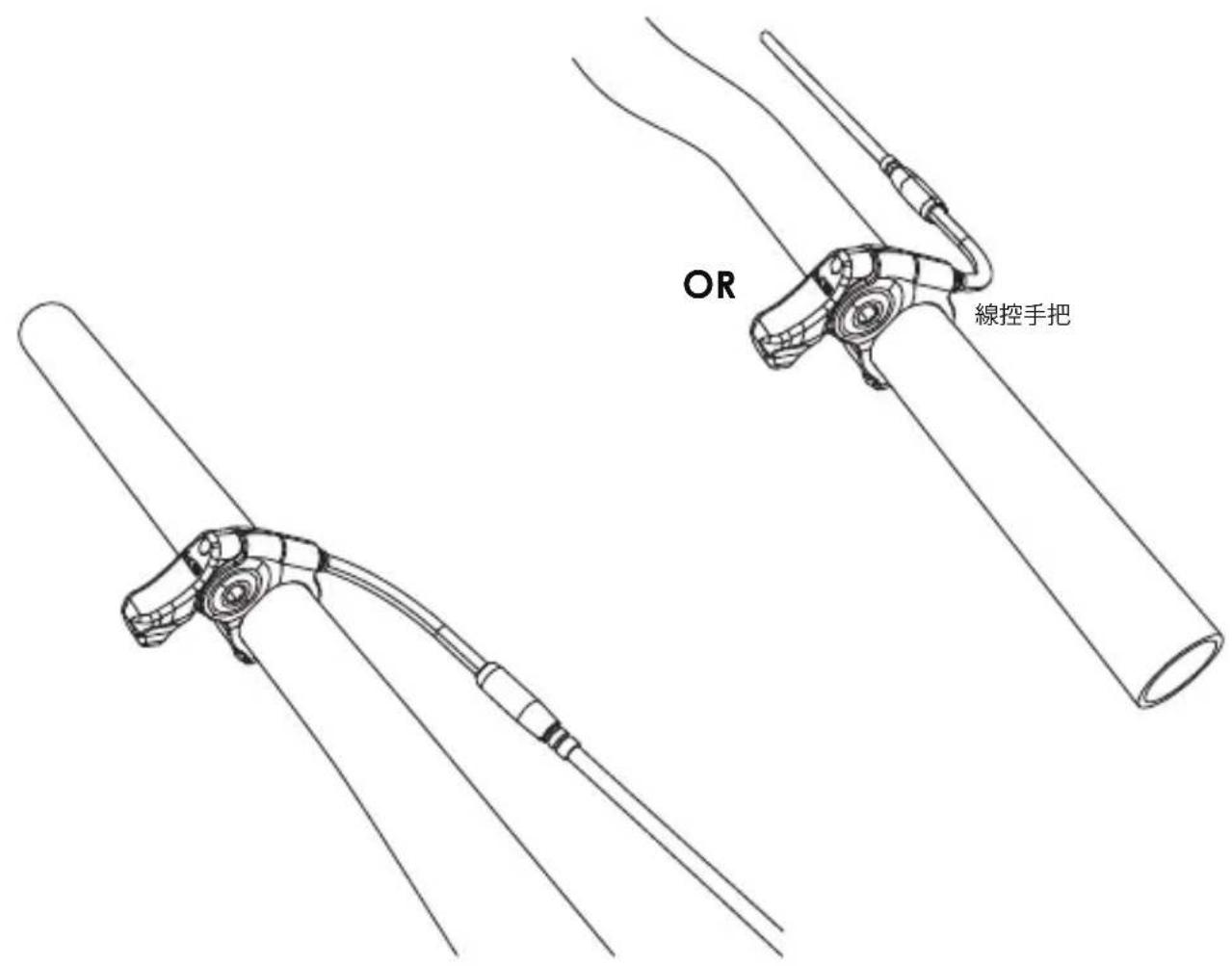

先預設位置安裝線控在手把上，並確定此位置適合你使用的位置。線控可以被安裝在手把上的右側或左側。

NOTE：你將使用這個位置來確保正確的線長，但在後面的步驟中必須拆除並重新安裝上手把。

然後將彎管、外線依序穿入。

OR 線控手把

線控安裝

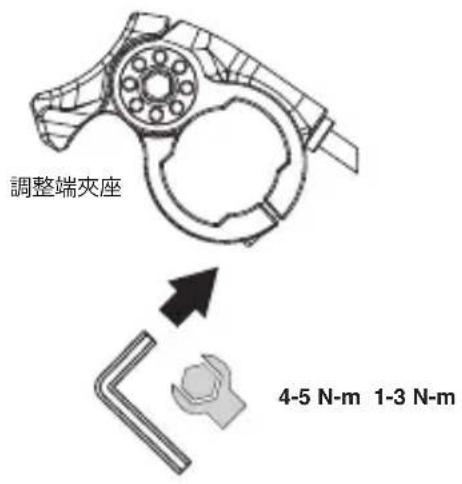

使用3mm內六角板手鬆開線控手把上的螺絲,卸下螺絲後將線控手把安裝於你所需位置後,用螺絲將線控手把固定,最大扭力為1-3N-m

鎖固端夾座 內六角螺絲

與ODI LOCK-兼容GRIP（AM ONLY）

此線控手把可用來代替ODI LOCK-ON功能產品上的鋁製握套，其使用方法請參考說明。注意:塑膠製線控手把不可使用於ODI LOCK-ON功能產品。

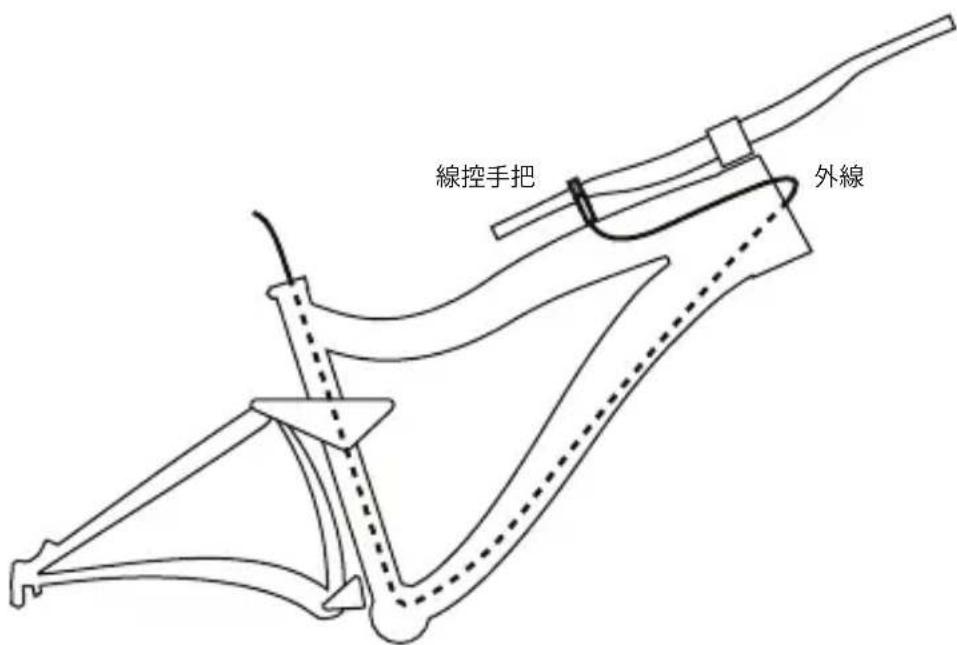

根據你的車架走線的規格，將外線穿過車架。

將把手旋轉90度與車架成平行方向，拉動外線調整適合的長度。為確保外線是有足夠長度，請依頭管旋轉方向左右旋轉，確定不妨礙轉向與干涉。

NOTE；先不要將外線固定。在後面的步驟需要移動它。

線控手把 外線

拉線安裝

決定內線與外線正確長度：

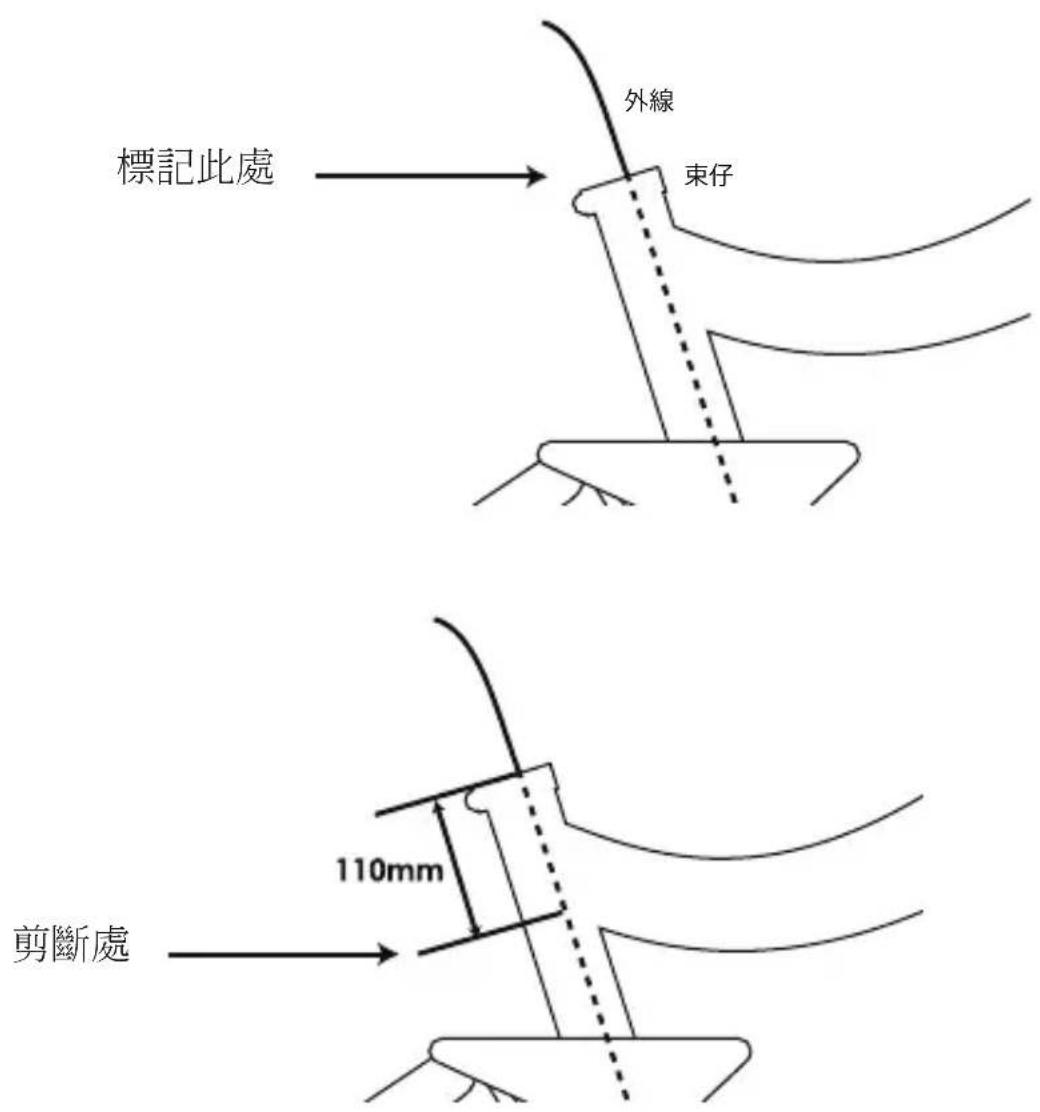

在外線突出與車架座管端口的地方做記號，然後再將線往上拉，上拉距離為剛剛記號處相距110mm的地方，此處為正確長度的裁切點，然後將外線在此處剪斷。

NOTE: 此110mm 的測量方式，適用於所有的不同行程規格。

標記此處 外線 束仔 剪斷處 110mm

拉線安裝

外線安裝

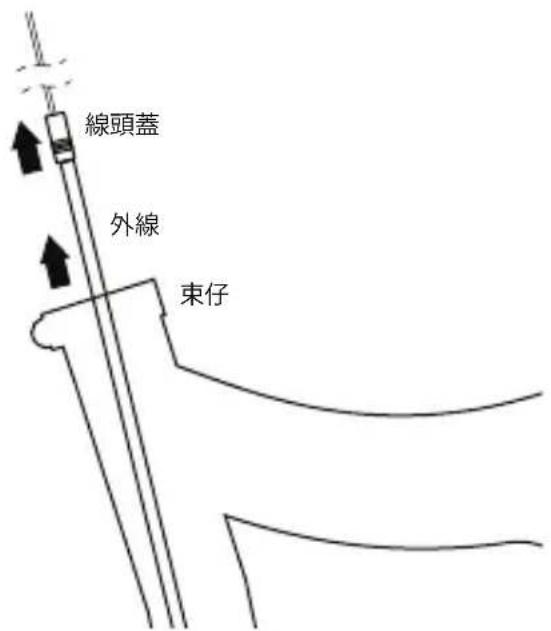

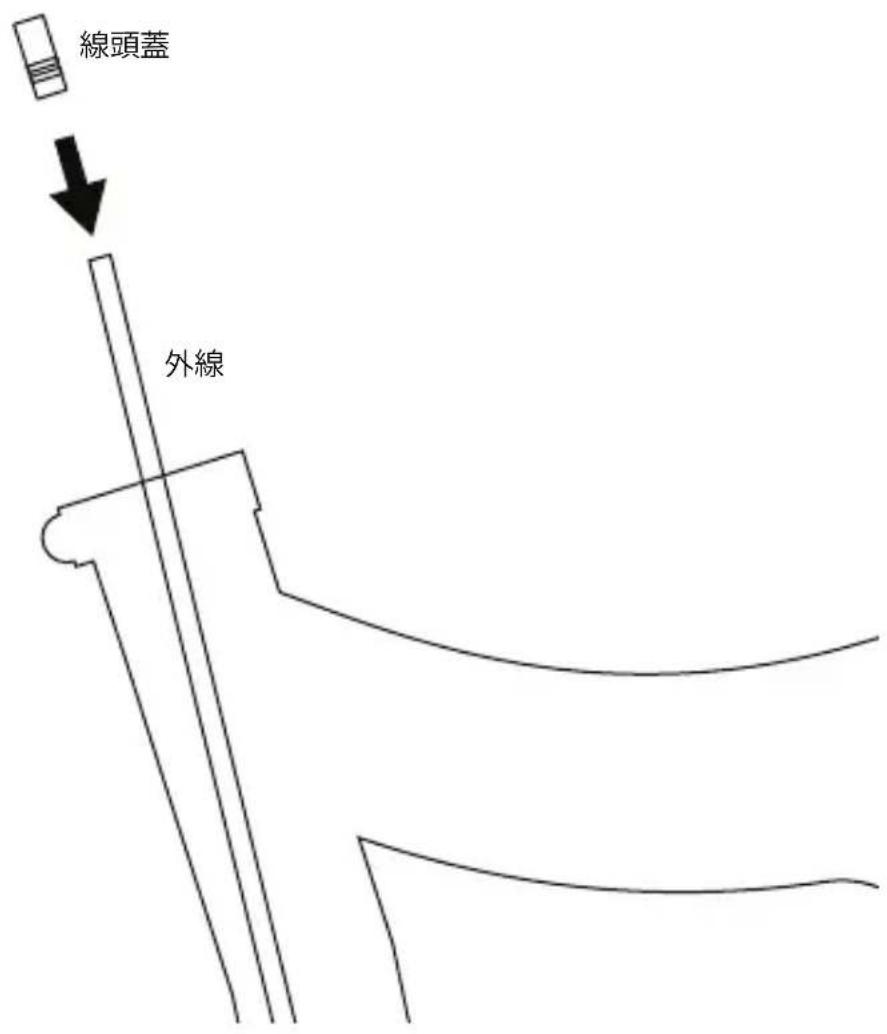

將外線穿過車架，並保持在車架的內走線中，然後在座管出口端將線頭蓋裝上外線尾端。

線頭蓋 外線

線控安裝

內線安裝

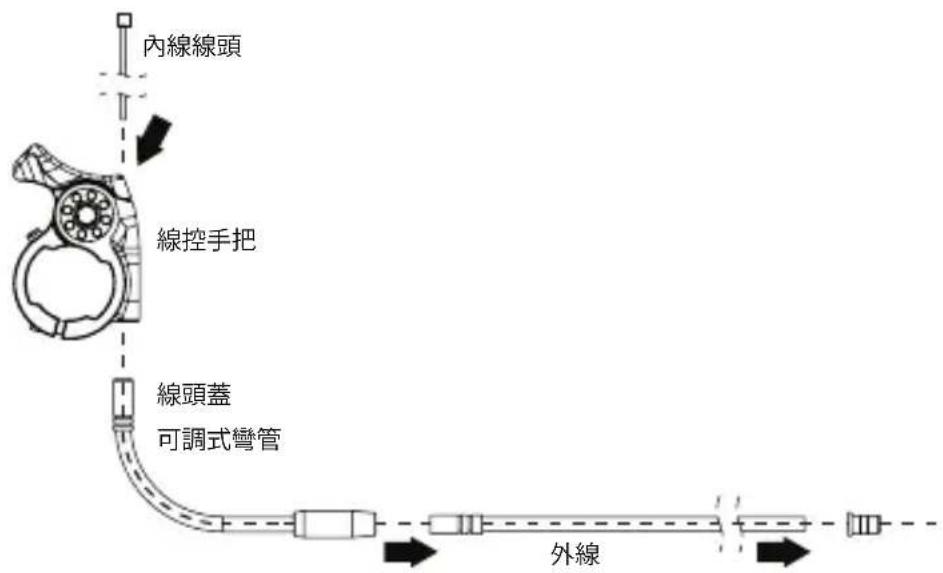

內線依序穿過下圖所示零件。

內線線頭 線控手把 線頭蓋 可調式彎管 外線

將外線往出口端拉出。

線頭蓋 外線 束仔

拉線安裝

抓住外線末端，量測走線長度後，使用麥克筆或膠帶做記號，並將內線抽回一定距離，修剪外線長度。

請使用自行車專用剪線器，剪到所需的長度，注意請勿剪到內線。

選項 1：使用標準變速線。

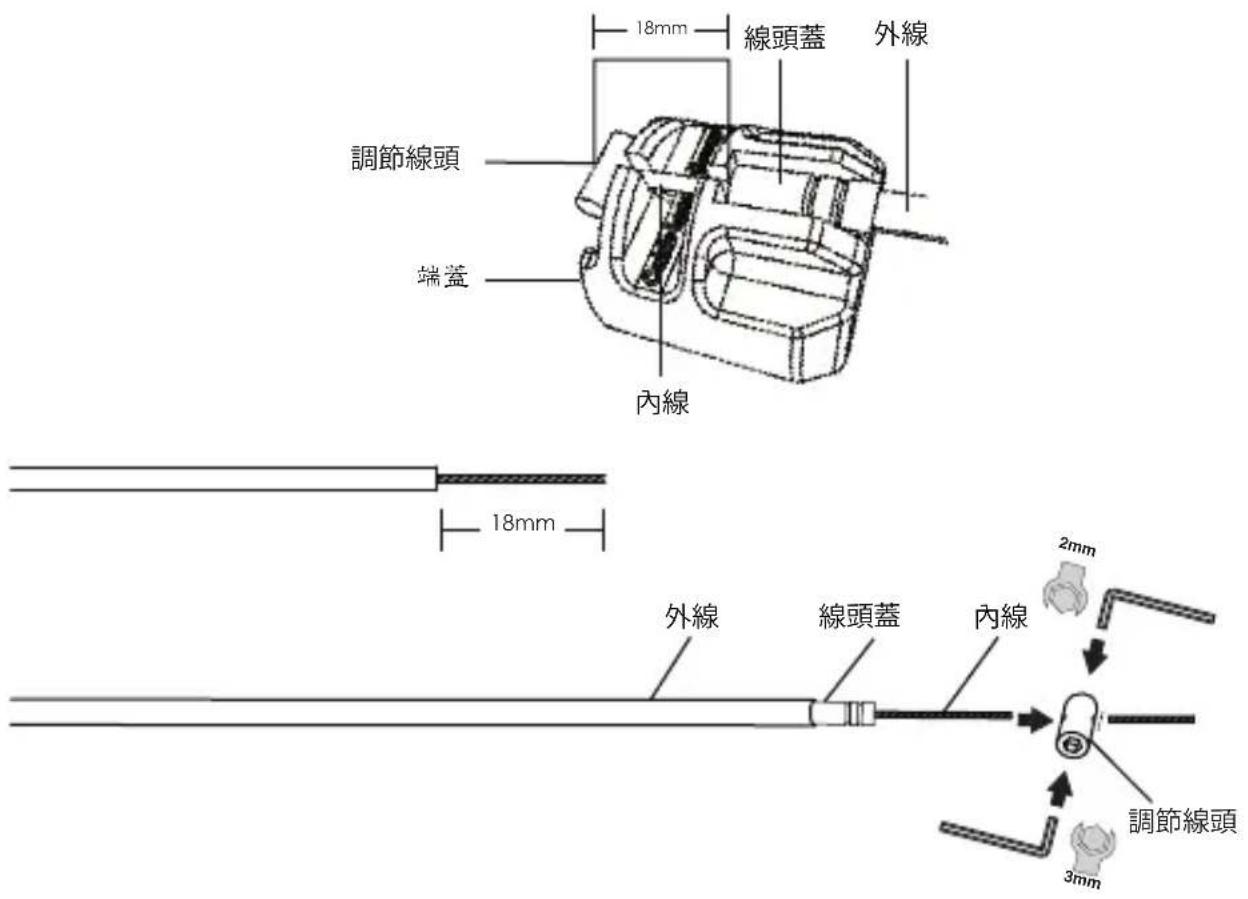

在內線多出外線 18mm 處做記號或使用原廠所提供的保護蓋作測量，如圖所示：

使用 2mm 與 3mm 的內六角板手將其螺絲與調整線頭鎖緊。

拉線安裝

選項 2: 使用 KS 超輕走線 (Recourse Ultralight) 系統。

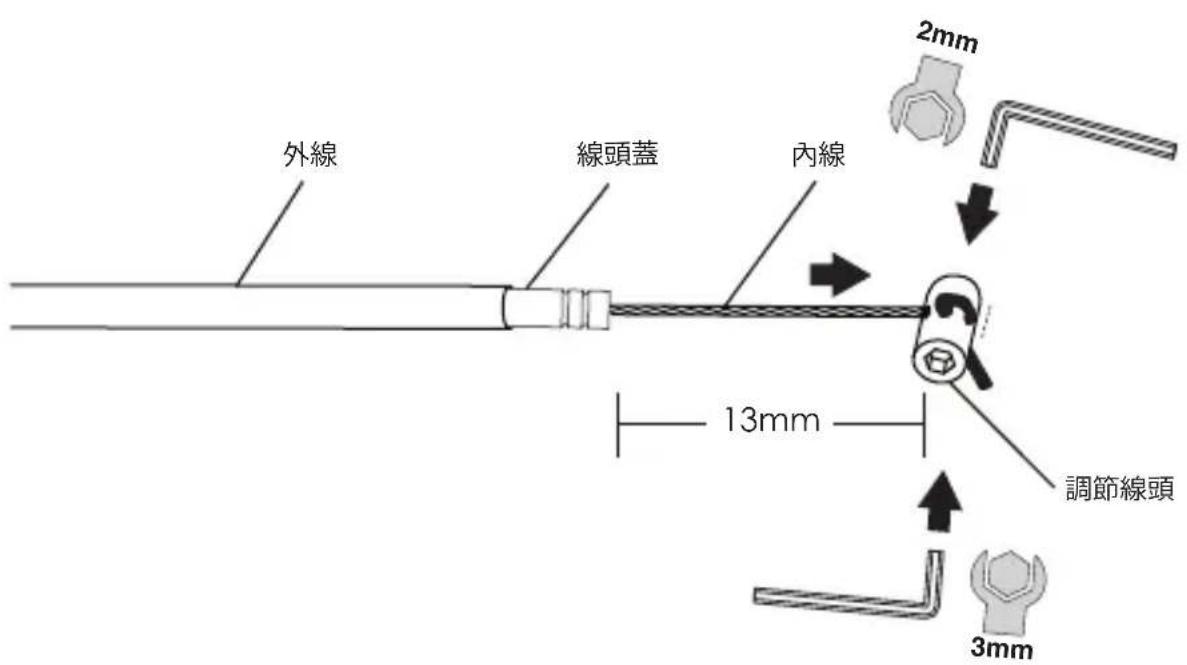

安裝 LEV-Ci 超輕走線專用調整線頭。內線的走線方式如圖所示，鎖緊調整線頭在距離外線末端 13mm 處，並修剪多餘的內線。

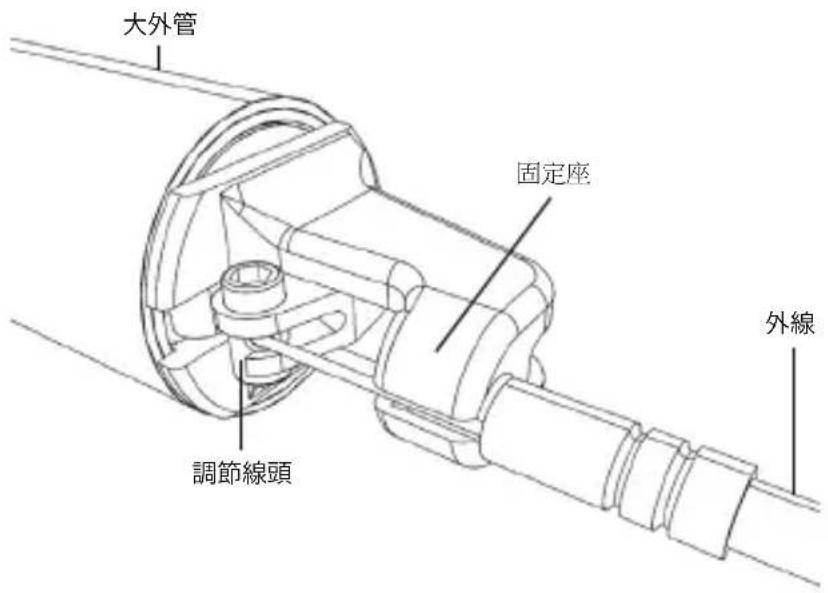

大外管 固定孔 調節線頭

② 將外線裝入固定座

大外管 固定座 外線 調節線頭

安装

安裝在自行車

將座管安裝進入車架，並同時將多餘的外線從前端拉出。

座管 束仔

座墊安裝

座管方向設定確定之後：

根據您已設定好的座管方向，您可能需要調整座墊夾持方向，使座墊在正確的直線上。

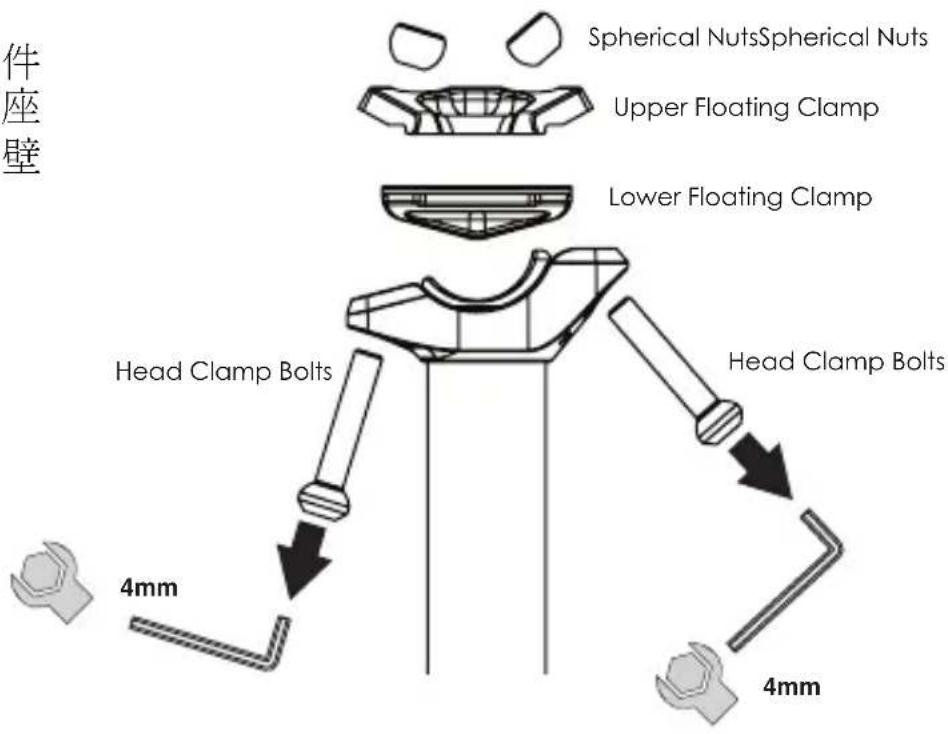

首先，請使用 4mm 的內六角板手將螺絲、螺母、上蓋、下蓋分離。

Note：在上述零件分離後，下方基座環可能會沿著管壁下滑。

當您完成座管及座墊夾持方向的設定後，您可以接著安裝座墊。

安裝座墊時請依照分離順序，將所有零件順序裝回，並在上、下蓋之間留下可置入座弓的空間。

在鎖緊螺絲之前，請確保您座墊的座弓，在下蓋承座座弓的軌道上。

使用 4mm 的內六角扳手，調整適合的水平後鎖緊兩邊的螺絲，鎖緊扭力各為 10 N-m (8 N-m LEV-Ci.)。

座墊安裝

CRUX-i

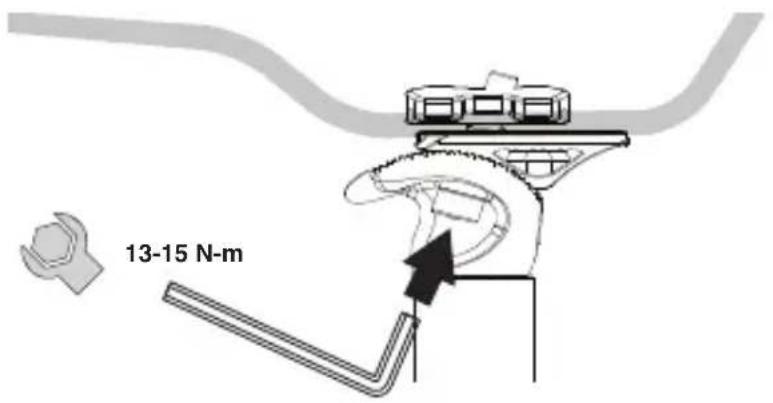

使用5mm的內六角扳手鬆開兩個螺絲，直到它們幾乎將上、下蓋撐到最大的位置，請設置座墊到適合的前後與角度位置，然後再鎖緊兩個螺絲，螺絲最高扭力值15N-m。

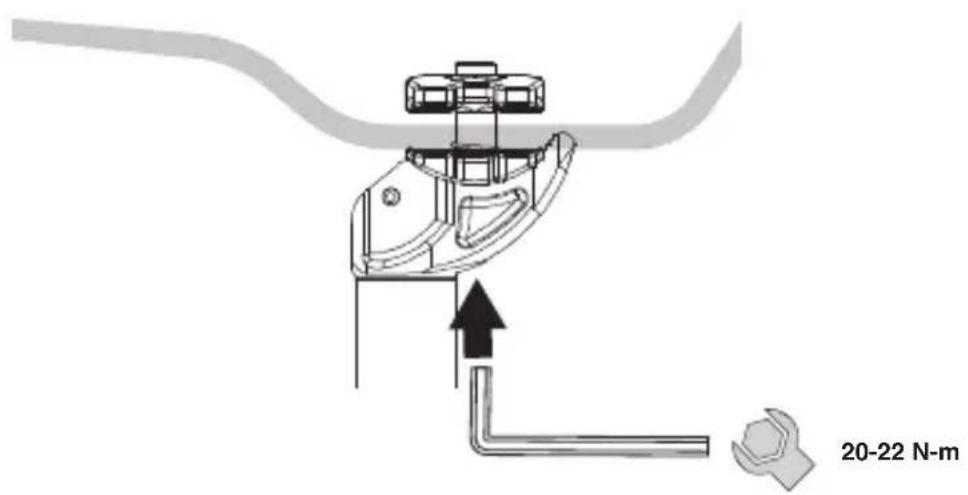

使用6mm的內六角扳手將基座頭螺絲鬆開，直到它們幾乎將上、下蓋撐到最大的位置，請調整至適當前後與角度位置，然後再鎖緊螺絲最高扭力為22N-m。

20-22 N-m

回彈速度調整

(LEV-Ci, LEV Integra and LEV-Si)

此座管出廠前已輸入標準的氣壓，在調整之前請配合您的使用經驗做調整。

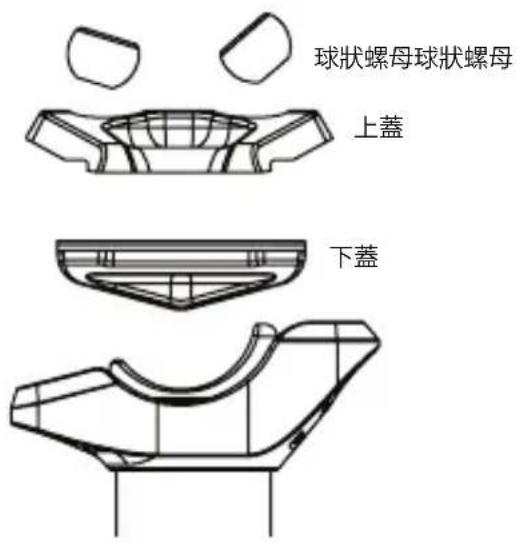

球狀螺母球狀螺母 上蓋 下蓋

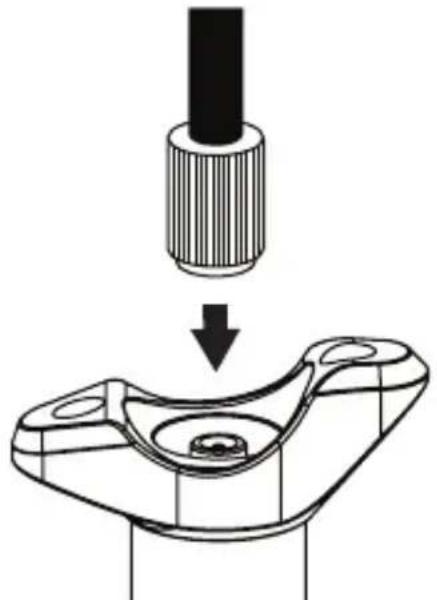

調整時，請使用避震器專用高壓打氣筒，打入您所需要的壓力。KS所生產的AIR-8避震器高壓打氣筒是非常適合使用的。

Note：調整時的氣壓範圍請在 100-250psi 之間。請勿超過 250psi。

使用方式

第一步驟

當您第一次使用座管時，您需要向下壓一下才可順暢作動，這是由於密封的自然現象，只需要在第一次使用之前或使用之後長時間不使用的情況下才會發生。

如何使用座管的降低功能

降低時將您的體重施加於座墊上，並同時拉起手把或按下線控按把，當座管這時到您所需的高度，放開手把或按把即可。

昇高時拉起手把或按下線控按把，並站起身當座管達到您所需的高度時，放開手把或按把即可。

您可自由的調高或降低符合你的需求。

安全維護與保養

每次騎乘之前的檢查

騎乘前，請先確認升降座管安全的固定於車架上，座墊夾螺栓已拴緊至其適當的扭力值，並確認座管外觀無過度磨損情況或是漏油現象。請依使用者體型調整座管高度位置，勿將座墊調整過高而導致騎乘操控不易。

定期維護

您的KS升降座管需要定期保養來保持正常運作，詳細服務項目請洽當地經銷商。

日常的保養應定期進行。保養的週期應取決於使用的頻率和產品狀態。座管至少應每6個月清潔和潤滑一次。潮濕或塵土飛揚情況嚴重時，需要頻繁地進行維護。如果使用高壓水柱清洗自行車，需更頻繁地維護以減少水滲進系統的機會。如果發現座管性能降低，應盡快執行保養。可在http://kssuspension.com/support/tech-info/找到所有型號的維護流程影片。

欲了解更多信息，請聯繫美國 [e-mail] 或上 www.kssuspension.com。網站即可。
