LEV Ci - Pieza de bicicleta Kind Shock - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tija de sillín telescópica ajustable
Marca	Kind Shock
Modelo	LEV Ci (compatible LEV Integra, LEV-Si, e30-i, Crux-i, eTen-i)
Material del cuerpo (LEV Ci)	Carbono
Diámetros de tubo de sillín compatibles	27,2 mm / 30,9 mm / 31,6 mm / 34,9 mm
Presión de retorno neumático recomendada	100 – 250 psi (no exceder 250 psi)
Par de apriete del collarín del sillín (LEV Ci)	5 N·m máx.
Par de apriete del collarín del cuadro	6 – 7 N·m máx.
Par de apriete de la palanca de mando	5 N·m máx. (aleación) / 1-3 N·m (policarbonato)
Par de apriete de los tornillos del sillín (LEV Ci)	8 N·m máx.
Par de apriete de los tornillos del sillín (otros modelos)	10 N·m máx. (LEV Integra, LEV-Si) / 15 N·m (Crux-i) / 22 N·m (eTen-i)
Paso de cable	Interno
Tipo de mando	Palanca en el manillar (compatible puños ODI Lock-On™)
Función principal	Subida y bajada del sillín en todo el recorrido
Longitud de funda adicional recomendada	110 mm más allá de la salida del cuadro
Distancia de inserción mínima	Respetar la marca de inserción (MIN INSERT)
Mantenimiento periódico	Cada 6 meses (limpieza y lubricación por un técnico calificado)
Garantía	2 años a partir de la fecha de compra (no transferible)
Uso previsto	MTB, bicicleta de carretera, gravel (en cuadro compatible)
Precauciones de seguridad	No desmontar la tija de sillín; usar pasta de montaje de carbono para LEV Ci; no perforar ni modificar el cuadro

Preguntas frecuentes - LEV Ci Kind Shock

¿Cómo instalar correctamente la tija de sillín LEV Ci?

Asegúrese de que el cuadro esté limpio y seco. Aplique una pasta de montaje especial para carbono en el interior del tubo del sillín y en la superficie insertada de la tija. Apriete el collarín del sillín a 5 N·m máximo con una llave dinamométrica.

¿Qué presión de retorno debo usar?

La presión recomendada está entre 100 y 250 psi. No exceda nunca 250 psi. Use una bomba de alta presión como la KS AIR-8 para un ajuste preciso.

¿Cómo ajustar la velocidad de retorno de la tija?

Retire el sillín y la tapa en la parte superior del vástago. Enrosque una bomba compatible y ajuste la presión. Pruebe la velocidad antes de cerrar.

¿Qué diámetros de tubo de sillín son compatibles?

La LEV Ci está diseñada para los diámetros interiores de tubo de sillín siguientes: 27,2 mm, 30,9 mm, 31,6 mm y 34,9 mm.

¿Qué hacer si la tija no funciona en el primer uso?

Puede ser necesario dar un golpe seco en el sillín para activar el sello. Esto es normal después de un almacenamiento prolongado. Una vez activada, el aceite se distribuye y el funcionamiento vuelve a la normalidad.

¿Cómo mantener mi tija de sillín KS?

Se recomienda un mantenimiento por un técnico calificado cada 6 meses. En condiciones húmedas o polvorientas, aumente la frecuencia. Nunca desmonte la tija usted mismo.

¿Cuáles son los pares de apriete importantes?

Collarín del sillín: 5 N·m máx. Collarín del cuadro: 6-7 N·m. Tornillos del sillín: 8 N·m (LEV Ci) o 10 N·m (otros modelos). Use siempre una llave dinamométrica.

¿La garantía cubre los daños por una mala instalación?

No, la garantía no cubre los daños debidos a un mal montaje, uso abusivo o cualquier modificación. Es válida por 2 años para el comprador original.

¿Puedo usar el mando con puños ODI Lock-On?

Sí, el collarín de apriete de la palanca puede reemplazar el anillo interior de los puños ODI Lock-On. Tenga en cuenta que el mando de policarbonato no es compatible.

¿Cómo determinar la longitud del cable y la funda?

Instale provisionalmente el mando, direccione la funda dejando 110 mm de margen después de la salida del cuadro. Corte la funda a esa longitud, luego inserte el cable y fije el terminal.

MANUAL DE USUARIO LEV Ci Kind Shock

Este manual es válido para los siguientes modelos:

LEV-Ci, LEV Integra, LEV-Si, e30-i, Crux-i, eTen-i

POR FAVOR, LEA ESTO EN PRIMER LUGAR

Gracias por adquirir una nueva Tija Telescópica KS de Altura Regulable. Su nueva tija tiene una garantía de 2 años desde la fecha de compra. La garantía está expresamente limitada a la reparación o substitución de cualquier parte defectuosa y es el único recurso. La garantía se aplica únicamente al propietario original y no es transferible. La prueba de compra es imprescindible para validar la garantía. La garantía no cubre un uso y desgaste normal, mantenimiento periódico, instalación incorrecta o uso incorrecto de la tija. Cualquier modificación de la tija invalida esta garantía. Kind Shock Hi-Tech Co. Ltd. no se hace responsable de los gastos derivados del proveedor del servicio de garantías que no cubra esta garantía. El usuario asume el riesgo de cualquier daño personal o material, incluyendo daños en la tija, y de cualquier otra pérdida, si la tija se ha modificado o utilizado de forma inadecuada. Esta garantía otorga al consumidor derechos legales específicos y estos derechos pueden variar en función del país de residencia. Esta garantía no afecta los derechos legales del consumidor.

ATENCION

Este es un producto de alto rendimiento. Le proporcionará un rendimiento fiable si se instala correctamente y se realiza un mantenimiento regularmente en un KS Service Center autorizado. Por favor, lea estas instrucciones y sigalas cuidadosamente antes de instalar su nueva tija.

ADVERTENCIA

Debe realizar un mantenimiento periódico de todas las tijas telescópicas KS de altura regulable en un servicio técnico cualificado. Si necesita ayuda para localizar un servicio técnico cualificado, puede encontrar más información en http://www.kssuspension.com. Las ubicaciones de los servicios técnicos se pueden encontrar en www.kssuspension.com. No desmonte su tija KS. El desmontaje puede causar daños materiales y personales ya que ciertos elementos se encuentran bajo presión. No seguir estas instrucciones y avisos invalida la garantía inmediatamente.

ANTES DE INSTALAR LA TIJA TELESCÓPICA

Asegúrese de que su nueva tija telescópica KS tiene el diámetro adecuado para encajar en su cuadro. Todos los modelos LEV Integra están diseñados para diámetros internos de tubo de sillín de 27.2mm, 30.9mm, 31.6mm ó 34.9mm en cuadros con guiado interno del cableado. Un encaje inadecuado puede provocar deslizamientos, rendimiento defectuoso, heridas y puede provocar una pérdida de garantías.

KS Suspension NO RECOMIENDA ningún tipo de modificación en su cuadro. Hacerlo puede anular lla garantia de su bicicleta y provocar daños o desperfectos en el cuadro que pueden producir heridas o la muerte.

Asegúrese de que su cuadro está limpio, sin restos ni grasa y que el interior del tubo del sillín es suave y no existe ningún objeto que pueda dañar la tija telescópica

Aplique grasa a todas las cabezas de tornillos de la tija

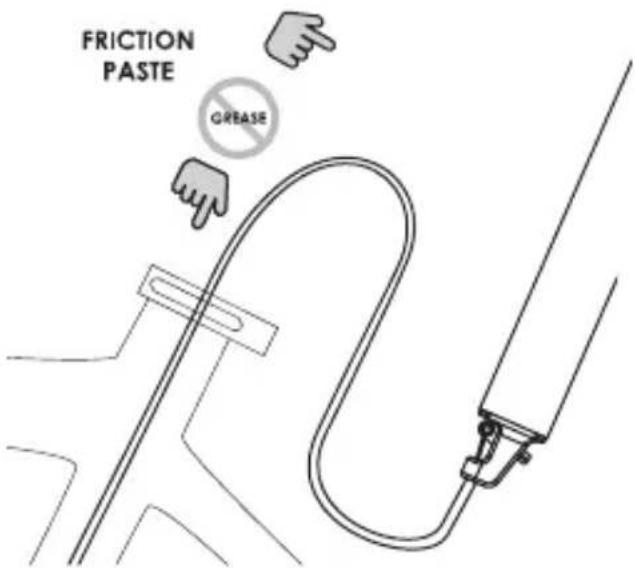

Aplique una pasta granulada de gripaje o cualquier producto similar para montaje de tijas, manillares y potencias en el interior del tubo del sillín y de la porción insertada de la tija. NO UTILICE GRASA

LEV-Ci: Esta tija incorpora un tubo en fibra de carbono. Instalar siempre en un cuadro limpio y utilizar siempre pasta especial para carbono. Usar siempre una herramienta dinamométrica para ajustar el cierre de tija. No exceder de 5Nm.

INSTALACIÓN DE LA TIJA

ORIENTACIÓN DE LA TIJA

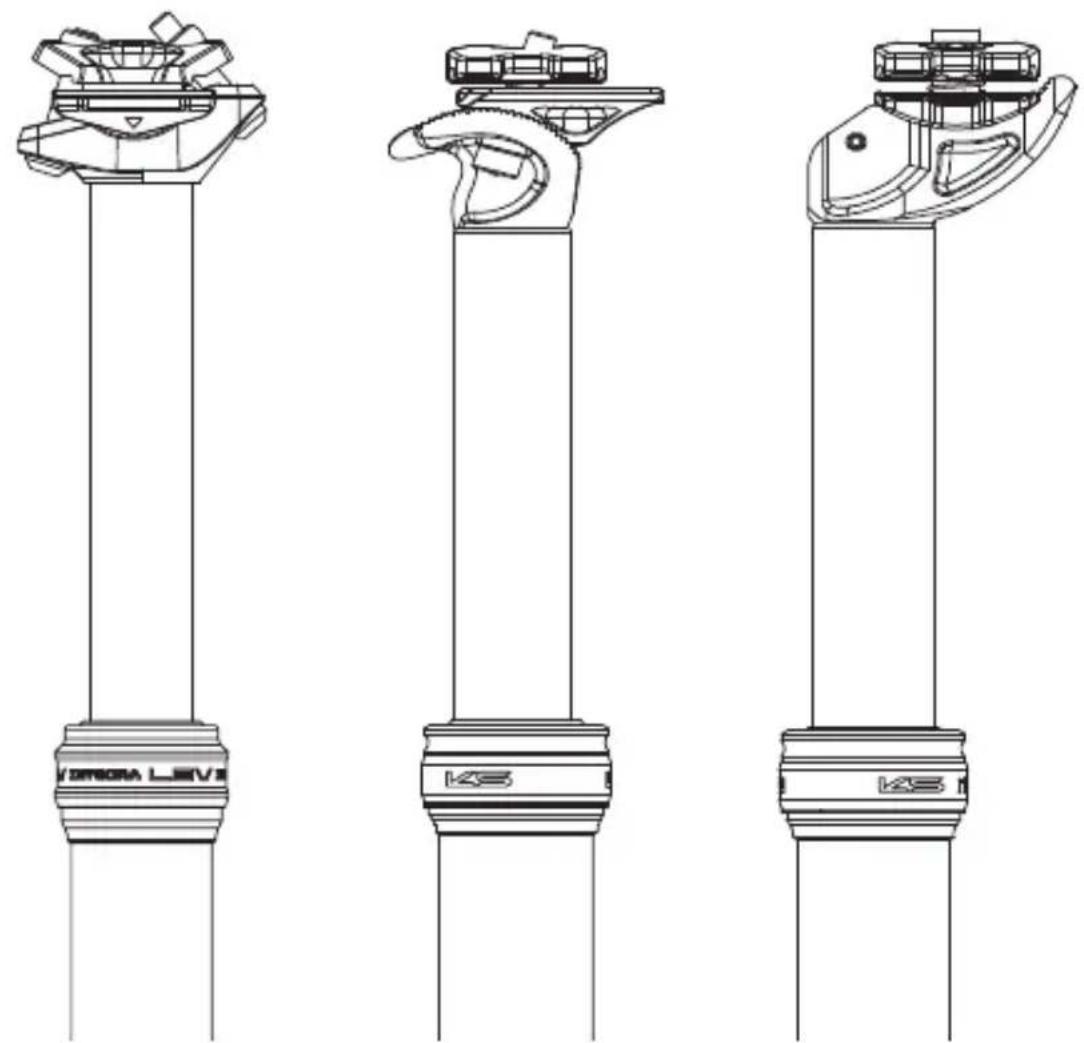

Puesto que el cable de la Integra está guiado internamente y alineado con la tija, solo hay una posición para la orientación del sillín:

Parte delantera de la bicicleta Parte trasera de la bicicleta

INSTALACIÓN DE LA TIJA

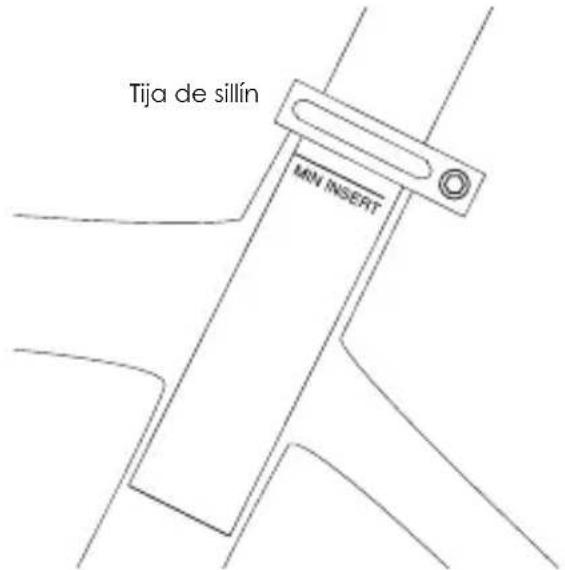

INSERCIÓN MÍNIMA

Todas las tijas deben insertarse en el cuadro de tal modo que sobrepasen la línea de "INSERCIÓN MÍNIMA".

Una inserción insuficiente de la tija en el cuadro puede provocar daños en la tija y/o la bicicleta que pueden derivar en una pérdida de control y heridas graves o incluso la muerte.

APRIETE DEL CIERRE DE TIJA

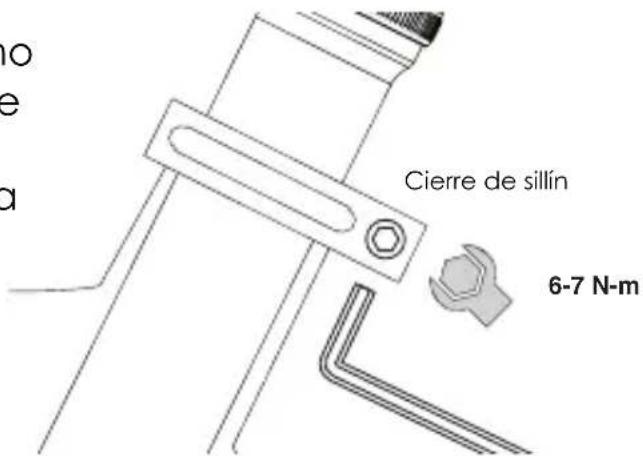

Apriete el cierre de tija a un par máximo de 7Nm. No exceda el par máximo de apriete ya que puede provocar un mal funcionamiento de su tija telescópica.

No exceda el par máximo de apriete ya que puede causar un mal funcionamiento de su tija

INSTALACIÓN

¡ATENCIÓN!

Por favor, lea las siguientes instrucciones con atención e instale su LEV Ci, LEV Integra, LEV-Si, e30-i, Crux-i and eTen-i de acuerdo con los pasos detallados a continuación.

Tu tija ajustable KS es un accesorio para ciclismo de precisión que requiere un cuidado específico y conocimientos de mecánica de bicicletas para su mantenimiento e instalación. Si no se ve capacitado ni posee las herramientas adecuadas para instalar este accesorio, por favor contacte con su servicio técnico.

Información detallada y videos de mantenimiento pueden ser visualizados en http://kssuspension.com/support/tech-info/.

¡AVISO!

Las tijas KS LEV Ci, LEV Integra, LEV-Si, e30-i, Crux-i and eTen-i están diseñadas para su instalación únicamente en cuadros que posean sistemas de guiado interno del cableado.

NO PERFORE O MODIFIQUE SU CUADRO EN NINGÚN CASO. Hacerlo implica una pérdida de garantía de la tija LEV Ci, LEV Integra, LEV-Si, e30-i, Crux-i and eTen-i y, en la mayoría de los casos, la pérdida de la garantía de su bicicleta. La modificación de su cuadro puede provocar fallos que pueden producir heridas o incluso la muerte.

Si no está seguro si la tija LEV Ci, LEV Integra, LEV-Si, e30-i, Crux-i and eTen-i es compatible con su cuadro, contacte con el fabricante del mismo o con KS a través de www.kssuspension.com.

INSTALACIÓN

DETERMINAR LA LONGITUD DEL CABLE Y LA FUNDA

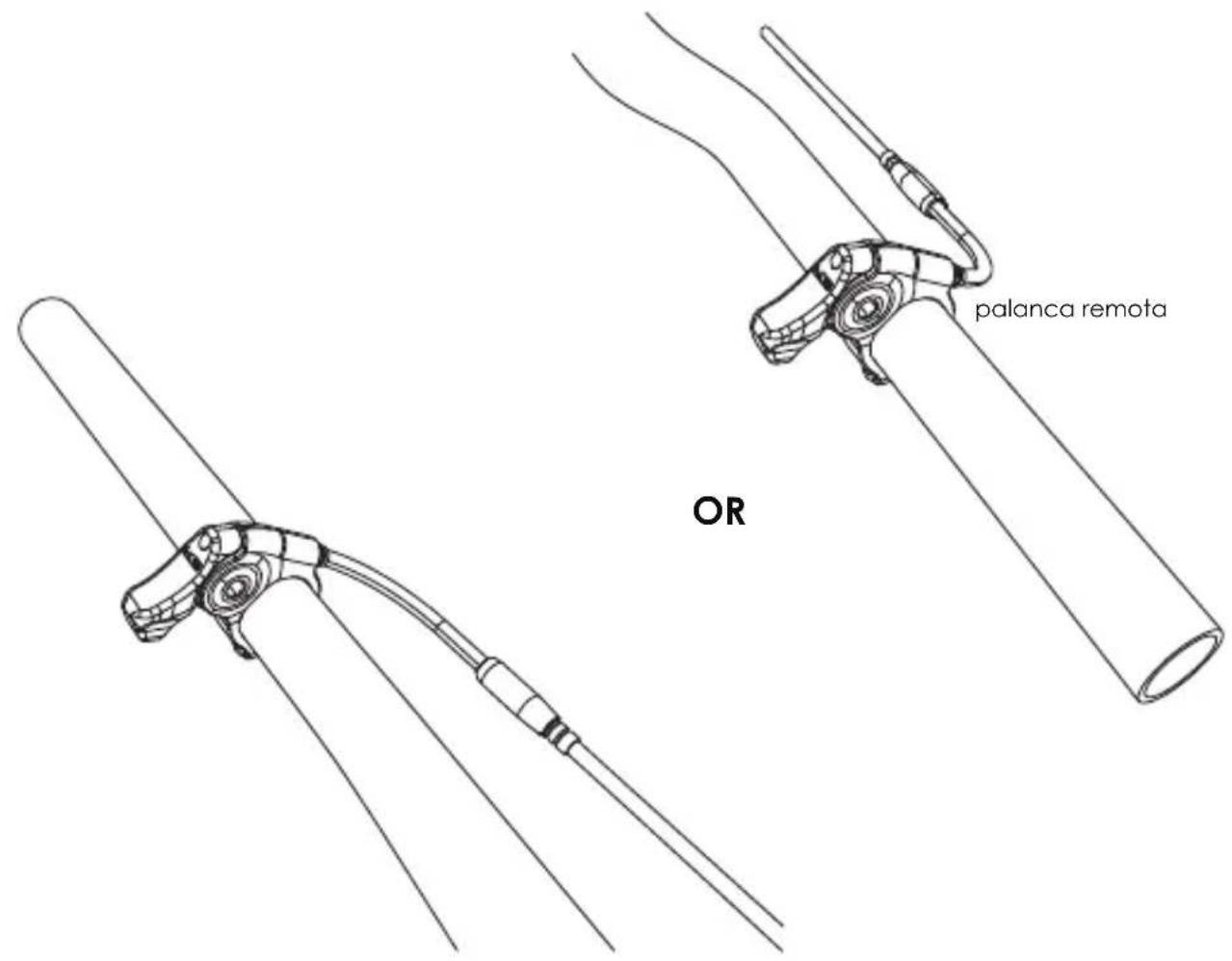

Instale temporalmente el mando remoto de la fija en la posición final deseada. El mando remoto puede instalarse en el lado derecho o izquierdo del manillar indistintamente.

NOTA: Utilizará esta posición para determinar la longitud del cable pero deberá desmontar e instalar el mando de nuevo más adelante.

Instale el codo con el tensor de rosca e inserte la funda del cable en el tensor.

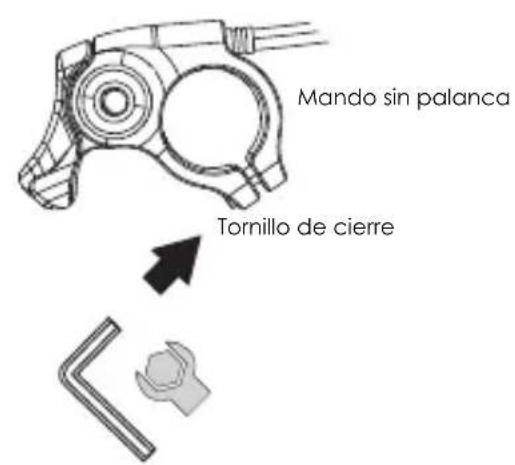

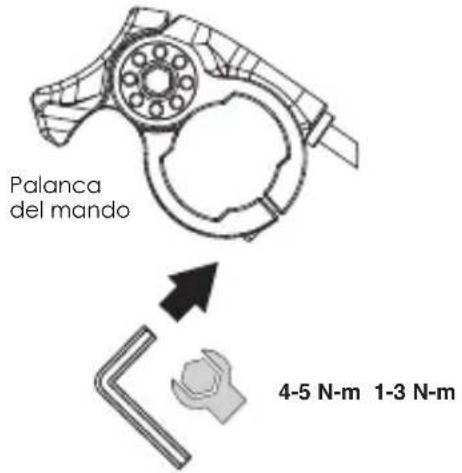

Use una llave allen 3mm, afloje el tornillo del mando remoto y quítelo. Deslize el mando hasta la posición deseada en el manillar. Apriete entre 1-3Nm.

ATENCIÓN: los modelos aftermarket de LEV Integra y LEV-Si incorporan el remoto KGSL alu. Mire abajo para las instrucciones de instalación.

PUÑOS COMPATIBLES CON ODI LOCK-ON (SOLO AFTERMARKET)

La palanca en aluminio del mando remoto puede sustituir los anillos de puños compatibles con ODI LOCK-ON. Quite el tornillo de cierre del puño. Reemplácelo por el mando remoto de la tija. Siga las instrucciones de arriba. ATENCIÓN: Los remotos en policarbonato no son compatibles con los puños ODI LOCK-ON.

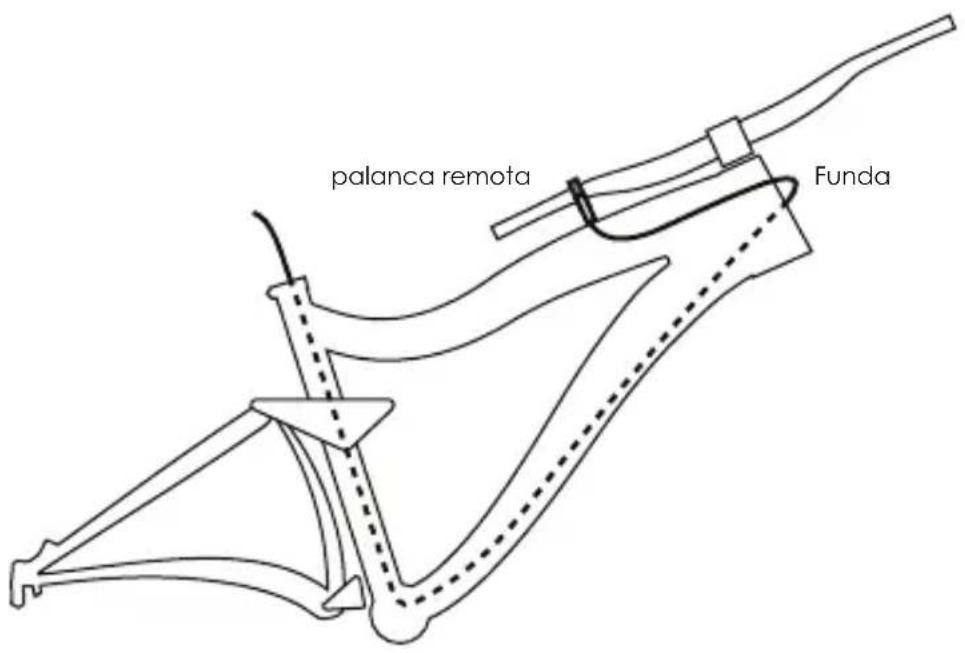

Con la funda y el codo instalados en el mando remoto, guie el cable a través del cuadro de su bicicleta siguiendo las especificaciones del fabricante.

Para determinar la correcta longitud para la funda, gire el manillar 90° y tense el cable para evitar holguras excesivas.

Asegúrese de que la funda tiene longitud suficiente para rodear la pipa de dirección, tal y como se muestra en el esquema, para no interferir con el giro.

NOTA: No fije definitivamente la funda, necesitará moverla en un paso posterior.

INSTALACIÓN DEL CABLE

DETERMINAR LA LONGITUD DEL CABLE Y DE LA FUNDA

Cómo conectar el cable del mando remoto por primera vez:

Su nueva tija LEV incluye un cable de 1700mm de longitud, una funda de 1500mm, un tensor y casquillos. En función de sus propias necesidades, puede ser necesario acortar el cable para minimizar las holguras excesivas una vez instalada la tija en el cuadro.

Con el mando remoto instalado en el manillar, guie la funda del cable siguiendo las instrucciones del fabricante de su cuadro. La longitud total de la funda y el tensor deberá ser suficiente para guiarla desde el control remoto hasta la tija.

INSTALACIÓN DEL CABLE

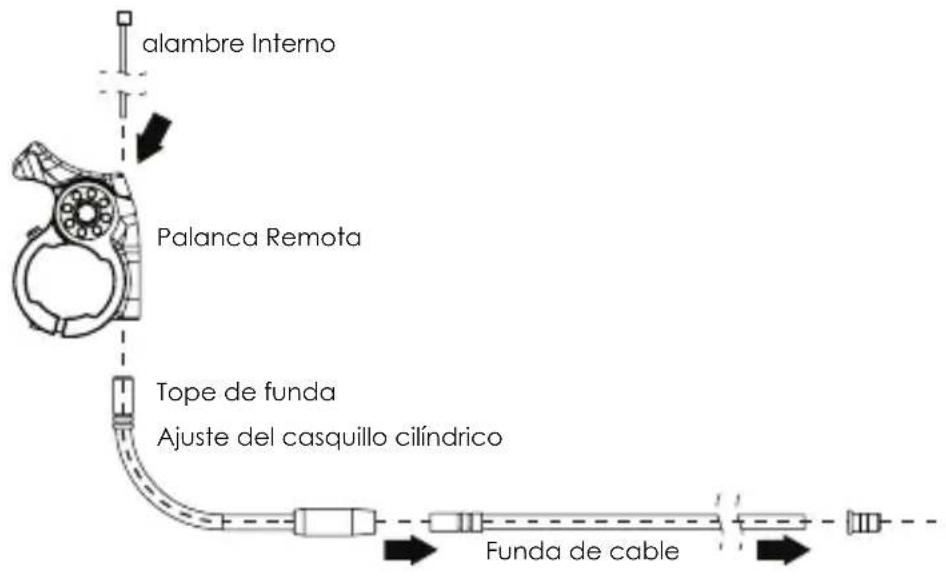

CONEXIÓN DEL CABLE DE INTERIOR

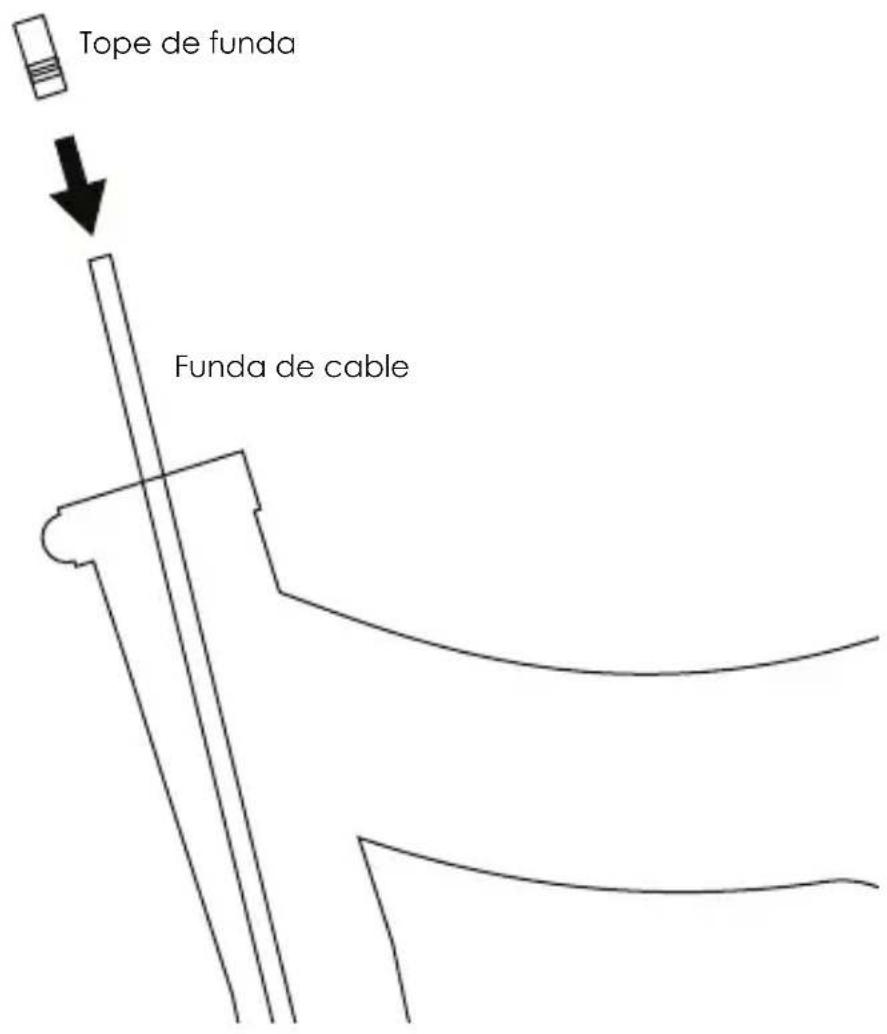

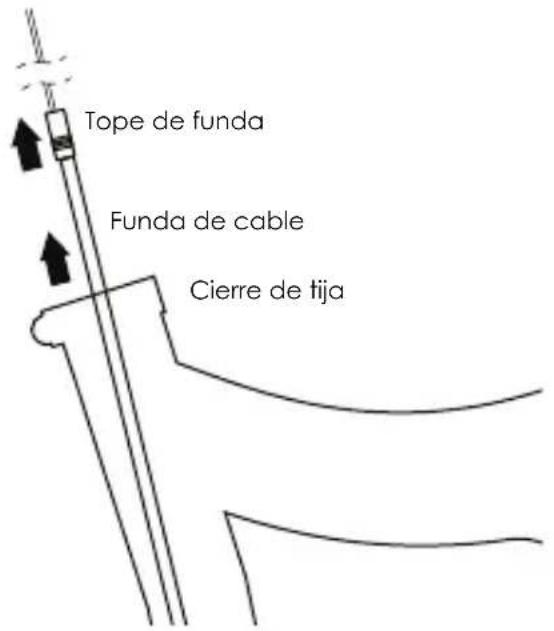

Instale el tope de funda en el extremo de la funda que sobresale por el tubo del sillín.

INSTALACIÓN DEL CABLE

CONEXIÓN DEL CABLE DE INTERIOR

Pase el cable interior a través de la palanca de mando a distancia, casquillo cilíndrico y Funda de cable.

Tire del extremo del cable que sobresale por el tubo del sillín para evitar holguras.

INSTALACIÓN DEL CABLE

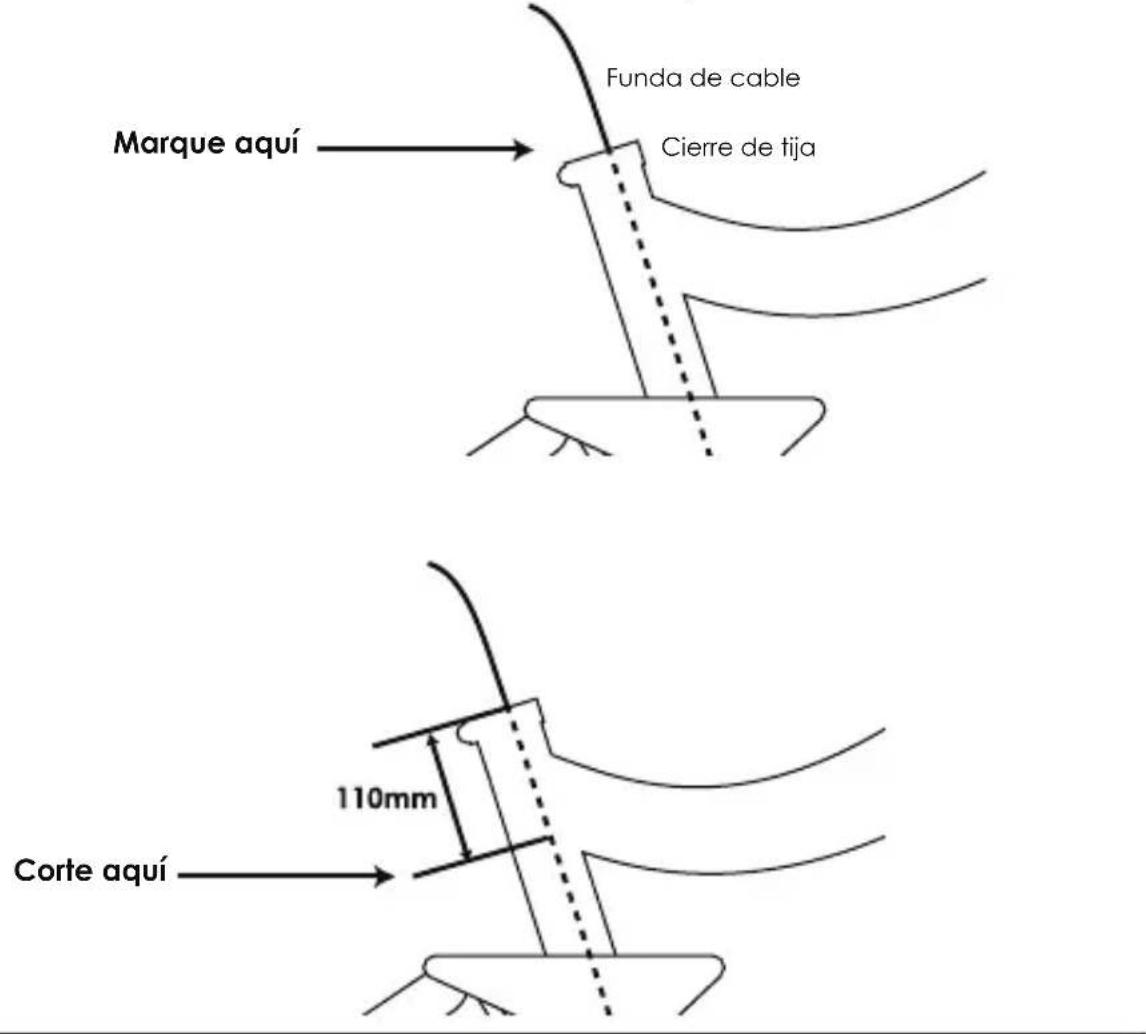

Mantenga el tope de cable y la funda en el punto de entrada del cable. Marque la longitud del cable y de la funda con un lápiz o marcador.

Con unos alicates de corte, seccione la funda por la medida seleccionada. NO CORTE el cable por el momento.

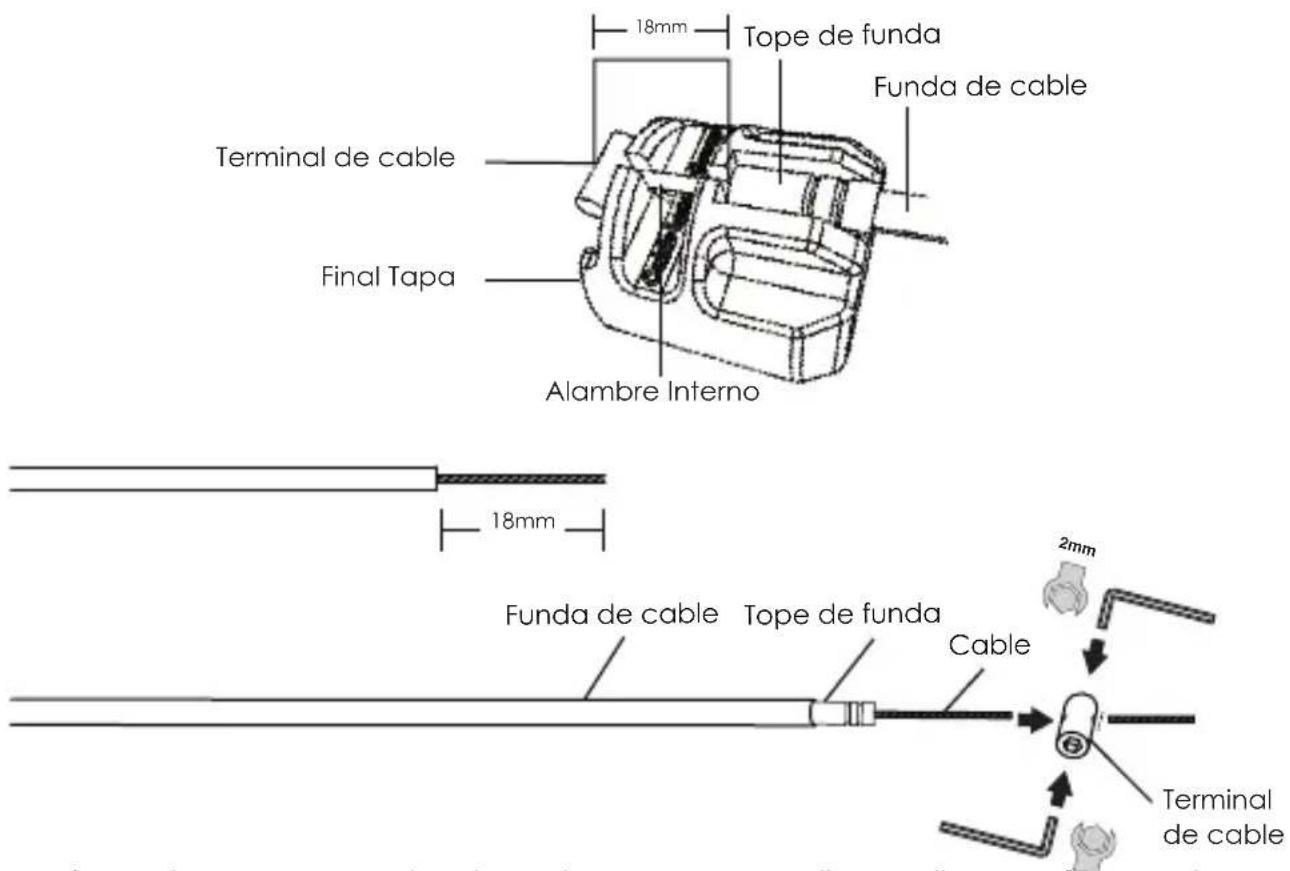

Opción 1 : Con un cable de cambio estándar.

Marque el cable a una longitud 18mm superior que la funda o use el molde suministrado a modo de protección como se muestra:

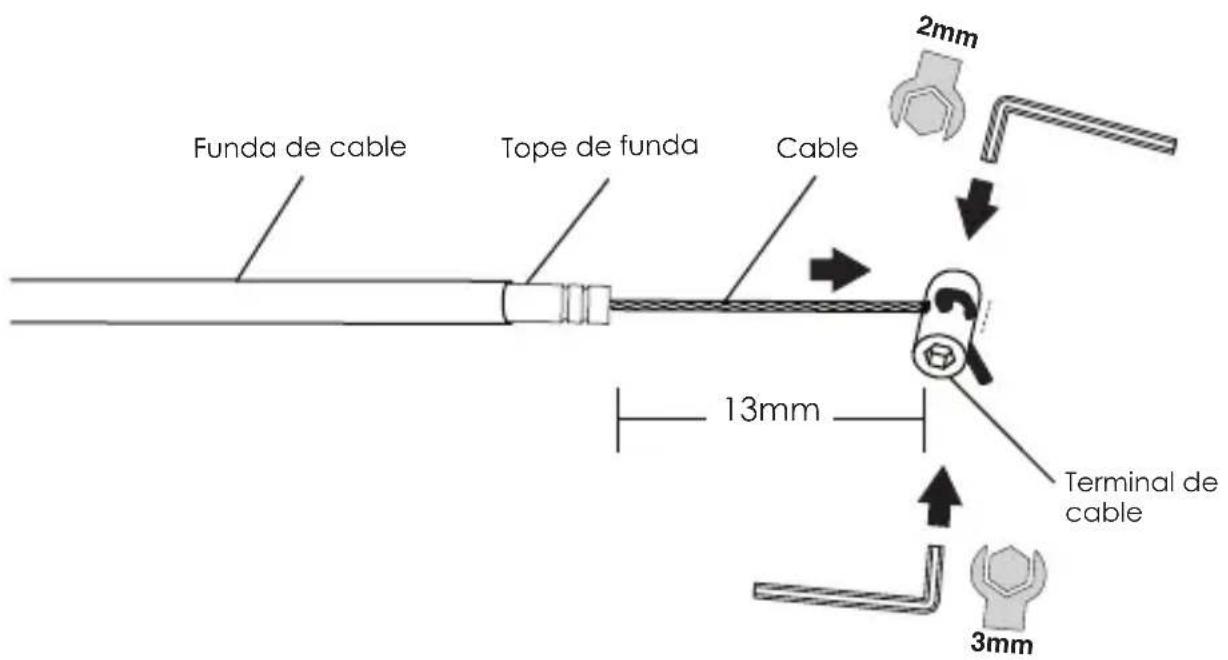

Apriete el tope de cable al cable usando una llave allen de 3mm y 2mm. Asegúrese que el cable interno fluye con el tope de cable.

INSTALACIÓN DEL CABLE

Opción 2: Utilizando el sistema de cableado guía Ultralight

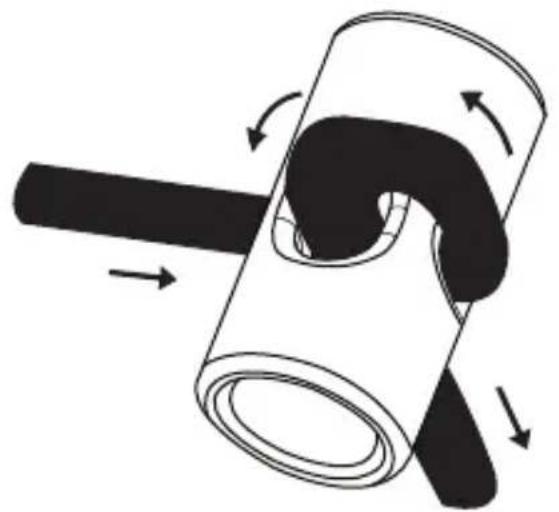

Instale el cilindro de la LEV-Ci en el alojamiento del cable. Dirija el cable interno de guía como se indica. Apriete el cable de ajuste dejando un espacio de 13mm como se muestra. Asegúrese que el exceso de cable interno fluye con el tope de cable.

Metodo de guiado del cable para cable Recourse Ultralight

INSTALACIÓN

CONEXIÓN DEL CABLE DE INTERIOR

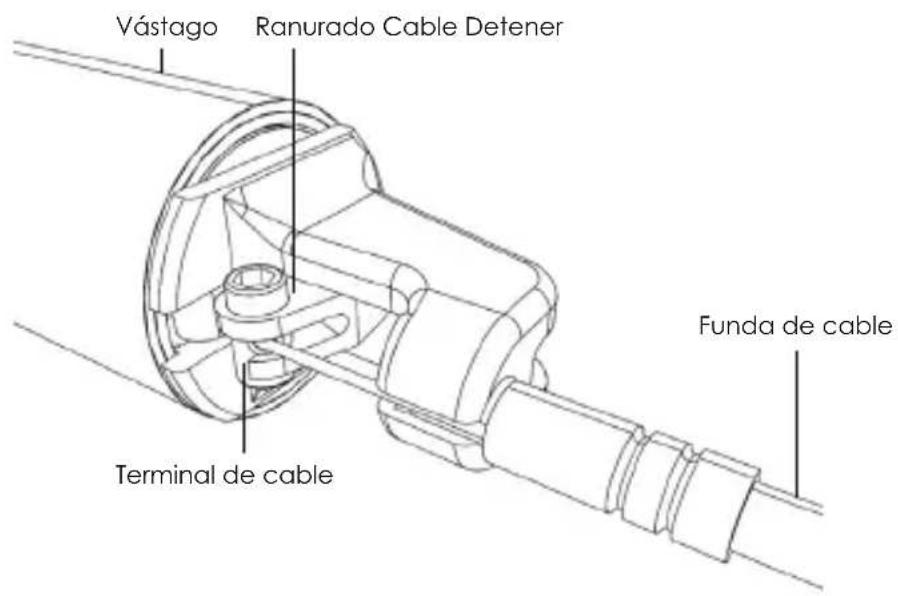

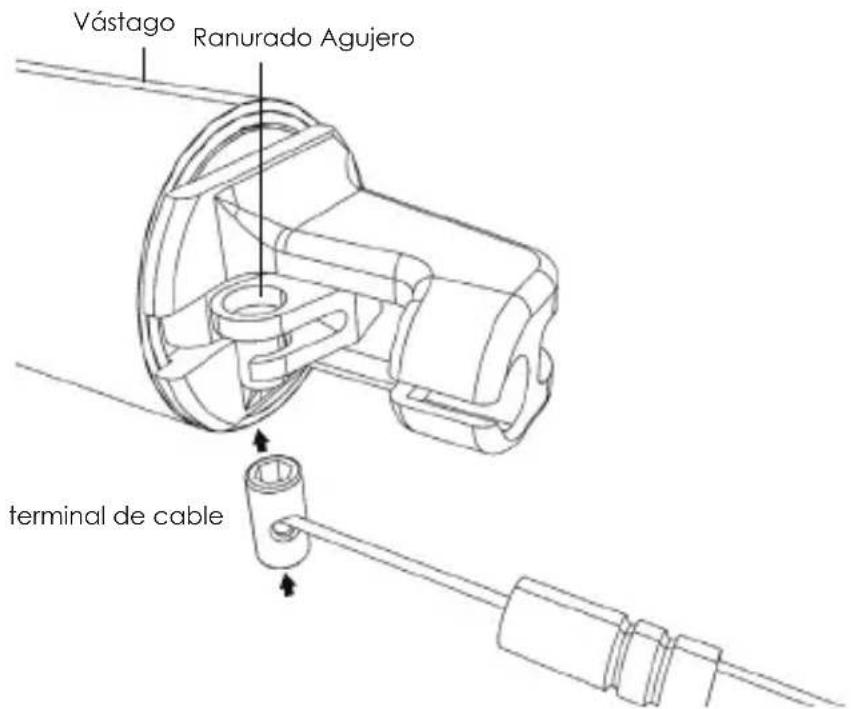

① Inserte el cable de fijación final a través del orificio ranurado.

② Inserte la funda en el tope de cable ranurado.

INSTALLATION

INSTALACIÓN EN LA BICI

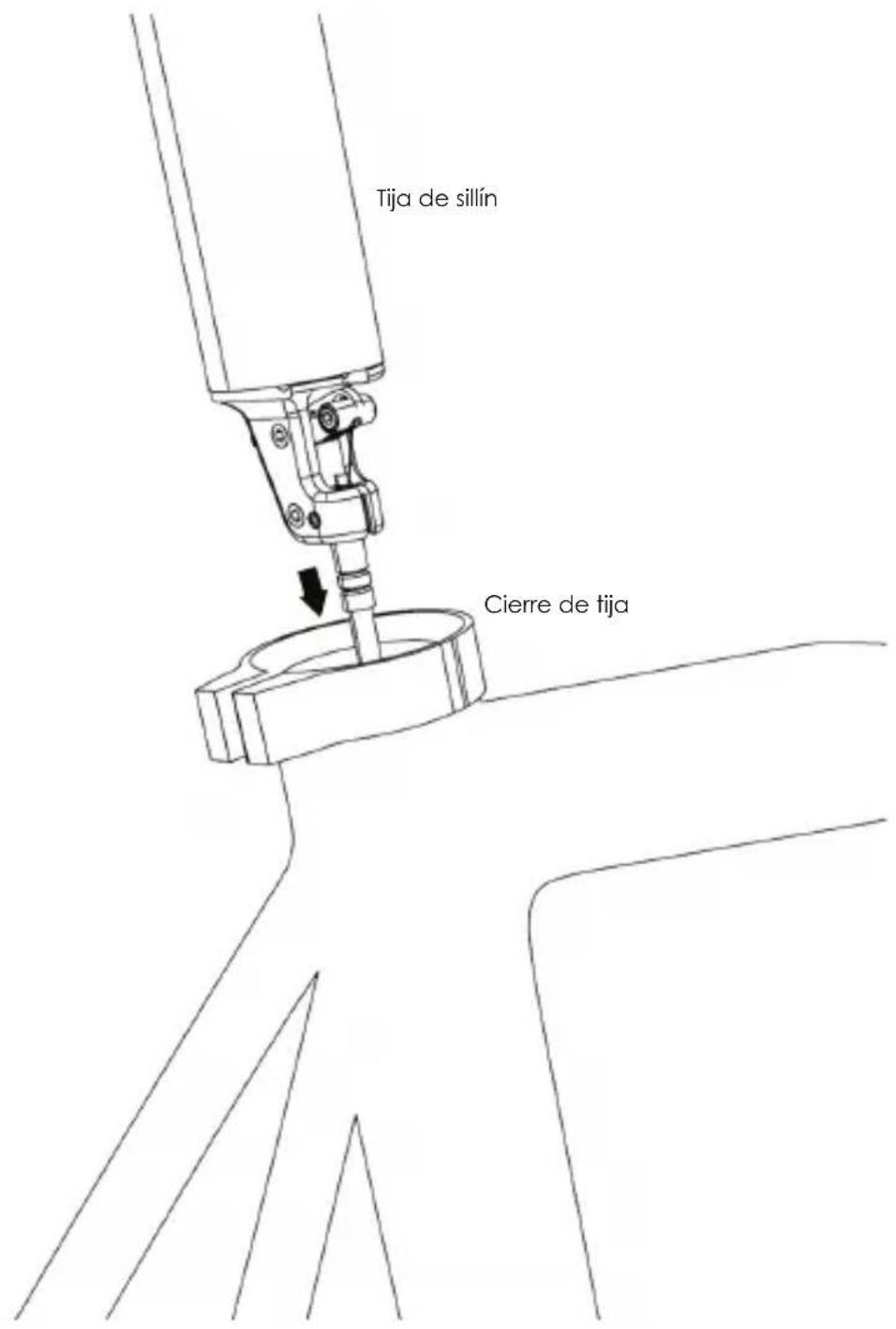

Inserte la tija de sillín KS en el cuadro y, una vez colocada en la posición correcta, apriete su cierre de tija con el par adecuado.

AJUSTE DE LA VELOCIDAD DE RETORNO

AJUSTE DE LA VELOCIDAD DE RETORNO

NOTA: Todos los modelos LEV* poseen ajuste de presión para el muelle de retorno.

Compruebe la presión de retorno por defecto de su LEV antes de realizar ningún ajuste. Utilizando un destornillador plano, quite el tapón de la válvula de aire de la parte superior de su tija.

NOTA: La presión recomendada es de 150-250psi. NO EXCEDER EN NINGÚN CASO LOS 250PSI.

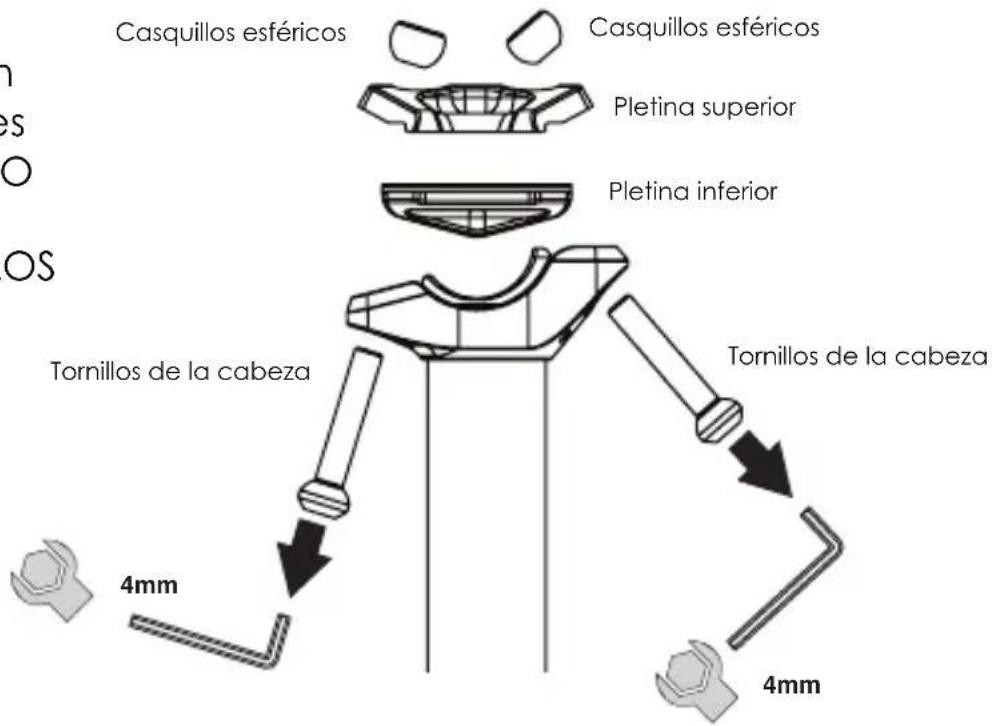

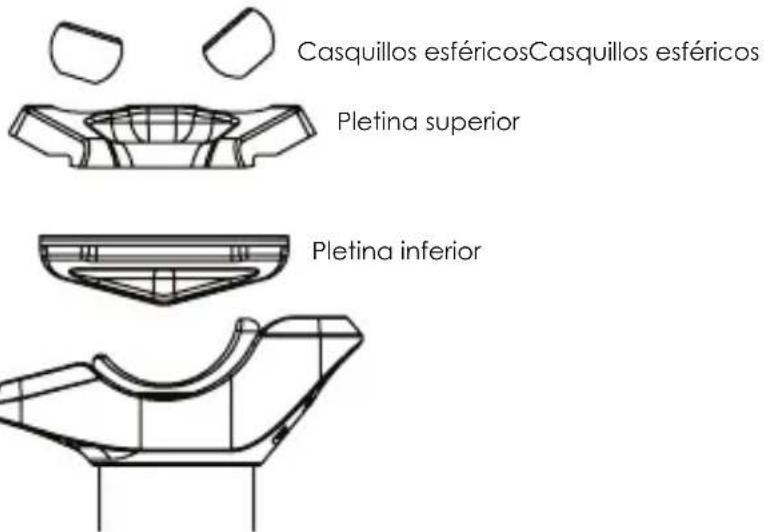

Para instalar el sillín vuelva a colocar los tornillos, las roscas esféricas y las partes superior e inferior de la abrazadera en orden inverso en el que fueron desmontadas.

Antes de apretar firmemente, coloque los raíles de su sillín entre las dos piezas de la abrazadera de modo que encajen en los surcos de la abrazadera.

Usando una llave ALLEN de 4mm, apriete los dos tornillos hasta que conseguir el ángulo deseado. A continuación, apriete los dos tornillos a un par máximo de 10Nm (8 N-m LEV-Ci.)

INSTALACIÓN DEL SILLÍN

CRUX-i

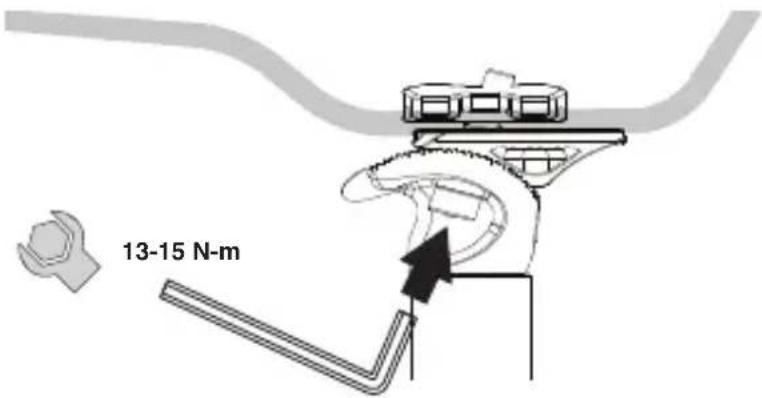

Usando una llave allen de 5mm, afloje los dos tornillos superiors de la cabeza de la tija hasta que estén prácticamente sueltos. Ajuste la posición y ángulo del sillín. Apriete los tornillos de Nuevo hasta un par máximo de 15 N-m.

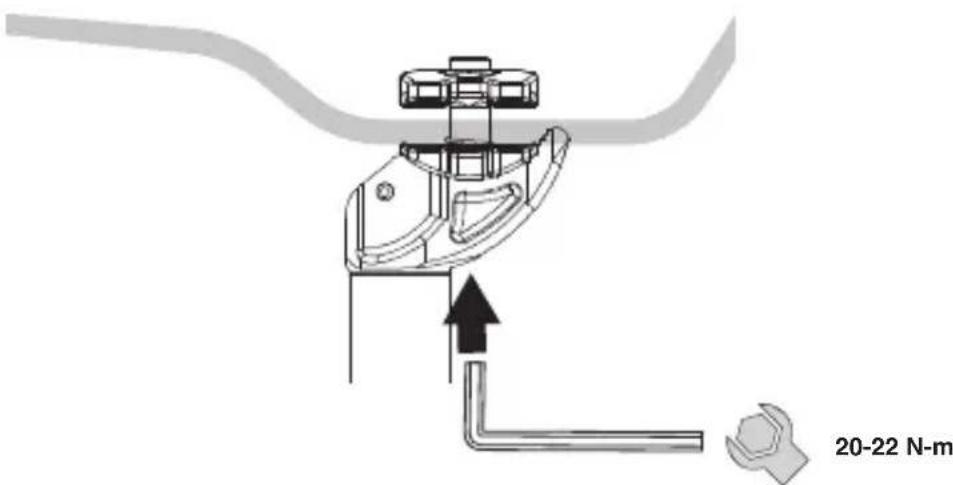

Usando una llave allen de 6mm, afloje el tornillo de la cabeza de la tija hasta que esté prácticamente suelto. Instale el sillín y ajuste su posición. Apriete el tornillo con un par máximo de 22 N-m.

AJUSTE DE LA VELOCIDAD DE RETORNO

(LEV-Ci, LEV Integra and LEV-Si)

Nota: Todos los modelos LEV Integra poseen ajuste de presión de aire para controlar la velocidad de retorno. Pruebe la velocidad de retorno de su tija LEV Integra antes de realizar cualquier ajuste. Si a pesar de todo debe realizar ajustes de presión, quite el sillín y la abrazadera del mismo.

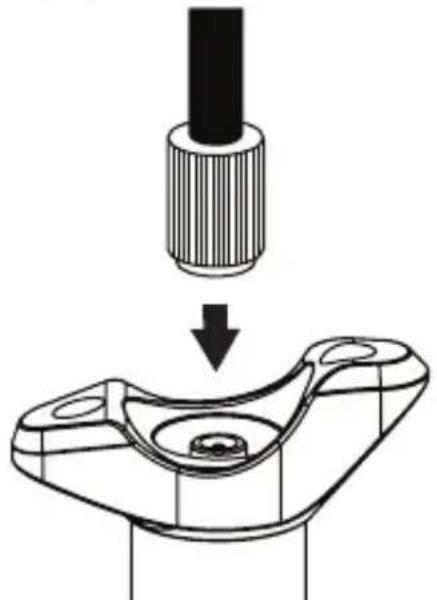

Conecte una bomba de amortiguador compatible y ajuste hasta llegar a la presión deseada. KS recomienda la bomba AIR-8 High Pressure Pump para un resultado óptimo.

Nota: Las presiones recomendadas oscilan entre los 100 y los 250psi. NO EXCEDA LOS 250psi.

UTILIZACIÓN DE SU TIJA TELESCÓPICA

LA PRIMERA VEZ

La primera vez que utilice su tija puede ser necesario realizar una primera compresión firme para iniciar el movimiento. Esto se debe a la tendencia natural de la junta de repeler el aceite de su superficie. Esto solo será necesario antes del primer uso o después de un periodo largo de inactividad. Una vez la tija ha realizado el movimiento completo por primera vez, el aceite se distribuirá por la junta y recuperará su funcionamiento habitual.

SUBIENDO Y BAJANDO EL SILLÍN

Para bajar el sillín, presiónelo con la mano firmemente o siéntese en su bicicleta a la vez que presiona y mantiene el actuador de palanca o el mando remoto del manillar. Suelte la palanca cuando llegue a la altura deseada.

Para elevar el sillín, actúe sobre el actuador de palanca o el mando remoto del manillar y retire peso del sillín. Una vez llegue a la altura deseada, suelte la palanca o el mando.

Puede fijar la posición de su sillín en cualquier punto dentro del recorrido de la tija.

SEGURIDAD Y MANTENIMIENTO

ANTES DE CADA USO

Antes de cada salida, verifique que la tija está bien sujeta al cuadro y que todos los tornillos de cierre están apretados a los valores de par recomendados. Asegúrese de que la tija no se vea dañada o pierda aceite. Verifique que la tija funciona correctamente. La posición más alta de la tija nunca debe ser demasiado alta para el piloto y así pueda dominar la bicicleta correctamente.

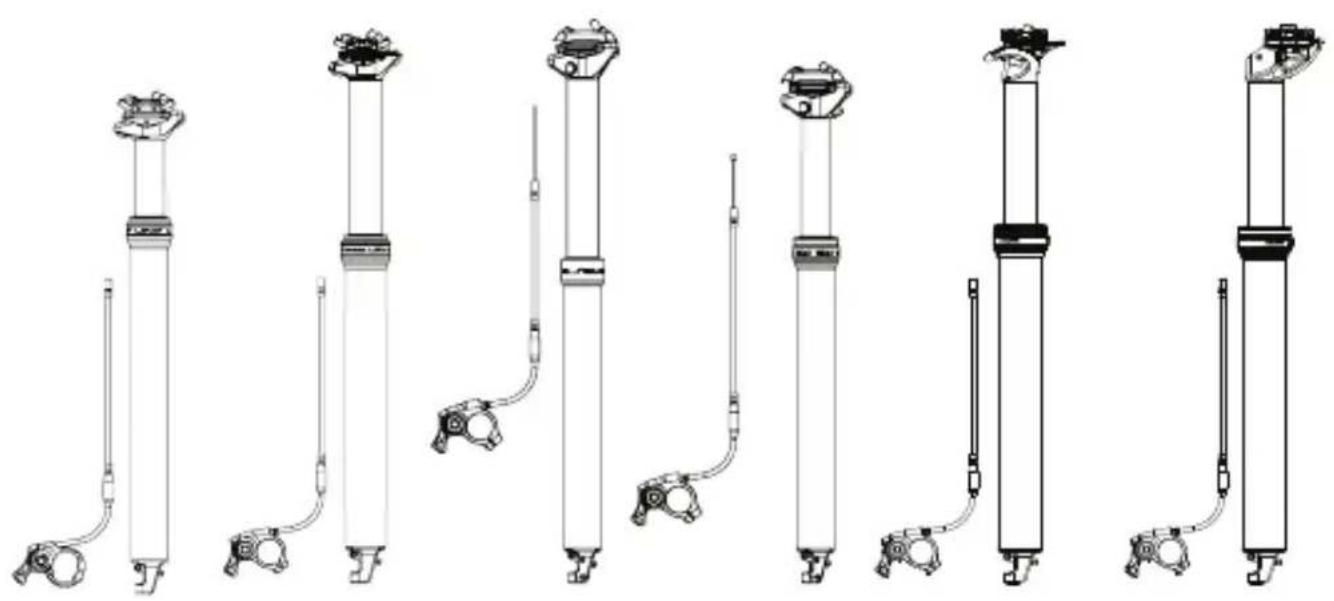

MANTENIMIENTO PERIÓDICO

Tu tija KS requiere un mantenimiento periódico para guardar un correcto funcionamiento. Por favor, contacte su servicio técnico.

El mantenimiento rutinario se debe hacer en intervalos regulares. La duración de los intervalos dependerá de la frecuencia de uso y condiciones. La tija debe ser limpiada y lubricada como mínimo cada 6 meses. La humedad o polvo pueden conducir a un mantenimiento más frecuente. Si se limpia con agua a altas presiones, se debe efectuar un mantenimiento más frecuente debido al riesgo de que entre agua en el sistema. Si se observa degradación del funcionamiento, realice el mantenimiento lo antes posible. Videos de los procedimientos de mantenimiento los puede ver en http://kssuspension.com/support/tech-info/.

Para más información, por favor contacte con su servicio técnico. Puede encontrar información del servicio técnico en http://kssuspension.com.
