Caractéristiques	Détails
Type d'appareil	Hotte aspirante
Dimensions	Largeur : 90 cm
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	LED intégrée
Filtre	Filtre à charbon (optionnel)
Installation	Installation murale
Consommation énergétique	Classe énergétique A
Maintenance	Filtres lavables au lave-vaisselle
Sécurité	Arrêt automatique
Garantie	2 ans
Accessoires inclus	Kit de montage

FOIRE AUX QUESTIONS - CBCS5931A CIARRA

Comment installer la hotte CIARRA CBCS5931A ?

Pour installer la hotte, suivez les instructions du manuel d'utilisateur fourni. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Fixez la hotte au mur selon les dimensions indiquées et branchez-la à une prise électrique appropriée.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord que la hotte est correctement branchée et que l'alimentation électrique fonctionne. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service après-vente.

Comment nettoyer les filtres de la hotte ?

Les filtres peuvent être nettoyés à l'eau chaude savonneuse ou au lave-vaisselle si cela est indiqué. Assurez-vous de bien les sécher avant de les réinstaller.

Quel type d'ampoule utiliser pour la hotte CIARRA CBCS5931A ?

Utilisez des ampoules LED ou des ampoules halogènes de type E14, avec une puissance maximale de 2,5 W pour garantir un bon éclairage sans surchauffe.

Quel niveau sonore produit la hotte ?

La hotte CIARRA CBCS5931A a un niveau sonore maximum de 65 dB, ce qui est considéré comme relativement silencieux pour une hotte de cuisine.

Comment régler la vitesse d'aspiration de la hotte ?

La hotte est équipée de plusieurs niveaux de vitesse. Utilisez le panneau de commande situé à l'avant pour sélectionner la vitesse souhaitée en fonction de vos besoins.

Quels sont les dimensions de la hotte CIARRA CBCS5931A ?

Les dimensions de la hotte sont de 90 cm de largeur, 43 cm de profondeur et 15 cm de hauteur. Assurez-vous que ces dimensions conviennent à votre espace avant l'achat.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage si elle est équipée de filtres à charbon. Assurez-vous de les remplacer régulièrement pour un fonctionnement optimal.

Où trouver les pièces de rechange pour la hotte ?

Les pièces de rechange peuvent être commandées directement auprès du service après-vente de CIARRA ou via des revendeurs agréés.

Comment résoudre un problème d'odeur persistante dans la cuisine ?

Vérifiez que les filtres de la hotte sont propres et en bon état. Si les filtres sont encrassés ou usés, remplacez-les. Assurez-vous également que la hotte fonctionne à la vitesse appropriée lors de la cuisson.

MODE D'EMPLOI CBCS5931A CIARRA

r Anschluss des Lichtkabels ist lose Zurücksetzen der Verbindung Motor läuft, aber keine Absaugung 37DE Umweltschutz Alte elektrische Produkte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie die Produkte, wo entsprechende Einrichtungen vorhanden sind. Wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, um Informationen zum Recycling zu erhalten. Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte (WEEE) gekennzeichnet. Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, leisten Sie einen Beitrag dazu, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden, die andernfalls durch einen unangemessenen Umgang mit diesem Produkt verursacht werden könnten. Das Symbol auf dem Produkt weist darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf. Stattdessen ist es an die zuständige Sammelstelle für das Recycling von Elektro und Elektronik- Geräten zu übergeben. Die Entsorgung muss gemäß den örtlichen Umweltvorschriften für die Abfallentsorgung vorgenommen werden. Für weitere Informationen zur Behandlung, Rückgewinnung und Recycling dieses Produkts kontaktieren Sie bitte das örtliche Bürgeramt, Ihren Hausmüllentsorgungsdienst oder das Geschäft, in dem Sie das Produkt gekauft haben. 38FR Chère Cliente, Cher Client: Merci beaucoup pour votre achat. Nous vous prions de lire ce mode d’emploi soigneusement avant de l’installation et la mise en service de cet appareil. Si vous avez des questions, veuillez nous contacter par cette adresse: E-mail: [e-mail] 39FR Table des matières Prescriptions de sécurité------------------------41-42 Spécification---------------------------------------43 Avant l’utilisation de la hotte aspiran--------------44 Préparations pour le mont--------------------------45 Montage----------------------------------------46-50 Installer la hotte-----------------------------------------46-49 Installer le filtre à charbon-----------------------------------50 Fonctionnement---------------------------------51-52 Nettoyage et entretien--------------------------53-55 Filtre à graisses---------------------------------------------53 Filtre à charbon---------------------------------------------53 Acier inoxydable--------------------------------------------53 Finition peinte ----------------------------------------------53 Remplacement de LED----------------------------------54-55 Dépannage ----------------------------------------56 Protection de l'environnement ---------------------57 40FR Sécurité ! ATTENTION POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE AUX PERSONNES, OBSERVER CE QUI SUIT: N'utilisez cet appareil que de façon prévue par le fabricant. Si vous avez des questions, contactez le fabricant via le contact fourni dans la notice. Avant d'entretenir ou de nettoyer l'appareil, débranchez ou déconnecter la hotte de l'alimentation électrique. Cet appareil n'est pas été conçu pour être utilisé par des enfants et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expériences et de connaissances, à condition sous surveillance ou après le même ont été chargés par une personne responsable leur sécurité liée à l’utilisation sécuritaire de l’équipement et la compréhension des dangers qui lui sont inhérents. Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées conformément à tous les règlements et normes applicables, y compris la construction coupe-feu. Une quantité suffisante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumée (cheminée) des appareils à combustible, afin d'éviter tout refoulement. Lors du perçage dans le mur ou le plafond, prenez garde à ne pas causer de dommages aux connexions électriques et/ou aux canalisations. Les conduits de ventilation doivent toujours évacuer vers l'extérieur. Pour évacuer l’air qui doit être éliminé respectez les réglementations des autorités compétentes locales. La mise à la terre de l'appareil est obligatoire. Lorsque les réglementations locales applicables comportent des exigences d'installation et/ou de certification plus restrictives, les exigences susmentionnées prévalent sur celles du présent document et l'installateur s'engage à s'y conformer à ses frais. Nettoyez fréquemment la hotte aspirante. Il ne faut pas faire accumuler la graisse sur les ventilateurs, les filtres ou dans les conduits d'évacuation.

AVERTISSEMENT: toute installation de vis et de dispositifs de

fixation non conformes à ces instructions peut entraîner des risques de décharges électriques. 41FR Sécurité

1. ÉTOUFFEZ LES FLAMMES avec un couvercle bien ajusté, une plaque

à biscuits ou un plateau métallique, puis éteignez la cuisinière. VEILLEZ À ÉVITER LES BLESSURES. SI LES FLAMMES NE S'ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ ET APPELEZ LES POMPIERS.

2. NE JAMAIS PRENEZ UNE POÊLE ENFLAMME - Vous pourriez vous

3. N'UTILISEZ PAS D'EAU, y compris des torchons ou des serviettes

humides - Il pourrait provoquer une violente explosion de vapeur.

4. Utilisez UNIQUEMENT un extincteur si:

a) Vous possédez un extincteur de classe ABC et vous savez vous en server. b) Le feu est petit et contenu dans la zone où il a commence. c) Les pompiers ont été appelés. d) Vous pouvez combattre le feu en tournant le dos à une sortie. ! AVERTISSEMENT Uniquement pour la ventilation générale. Ne pas utilisez pour évacuer des matières et vapeurs dangereuses ou explosives. Le moteur de votre hotte est équipé d'une surcharge thermique qui arrête automatiquement le moteur en cas de surchauffe. Le moteur redémarrera lorsqu'il aura refroidi. Si le moteur continue à s'arrêter et à redémarrer, contactez le Service Après-Vente. Respectez toujours les exigences du fabricant de l'appareil de cuisson en matière de besoins de ventilation. Afin de réduire le risque d'incendie et d'évacuer correctement l'air, veillez à canaliser l'air à l'extérieur - N'évacuez pas l'air dans des espaces situés à l'intérieur des murs ou du plafond ou dans des greniers, des vides sanitaires ou des garages. Portez des gants de travail et lunettes de sécurité pour toutes les opérations d'installation et d'entretien. Veuillez lire l'étiquette de spécification sur le produit pour de plus amples informations et exigences. 42FR Spécification 1 x 1.5 W 520*280*258 mm (W x D x H) Tension 220V-240V~ 50Hz Puissance du moteurPuissance des lampes 1 x 6 W Dimension de l'appareil Note : Le fabricant se réserve le droit de modifier toute amélioration ou modification technologique sans préavis. SKU CBCB5931A 1 x 85W

Avertissement: Avant de procéder au montage, contrôlez qu'il

n'a pas été endommagé ou de pièces manquantes. En cas de problème, contactez notre Service Après-Vente. Respectez tous les réglementations et exigences en vigueur. Il faut installer la hotte par un technicien qualifié qui est responsable d'observer les distances d'installation spécifiés sur la plaque signalétique de série. Le fabricant décline toute responsabilité en cas d'installation incorrecte et n'accepte aucune responsabilité de la garantie de l'appareil en cas de dommages causés par un montage incorrect. Vous aurez besoin de ces outils pour le montage 1.Gants de protection 2.Règle horizontale 3.Mètre à ruban

4.4.Ruban adhésif double-fa

ou ruban 5.Tournevis cruciforme 6.Perceuse électrique et perceuse 8mm

Part 1 : Cheville à expansion

Part 3 : Mode d'emploi

Part 5 : Filtre à charbon

Part 4: Corps de hotte

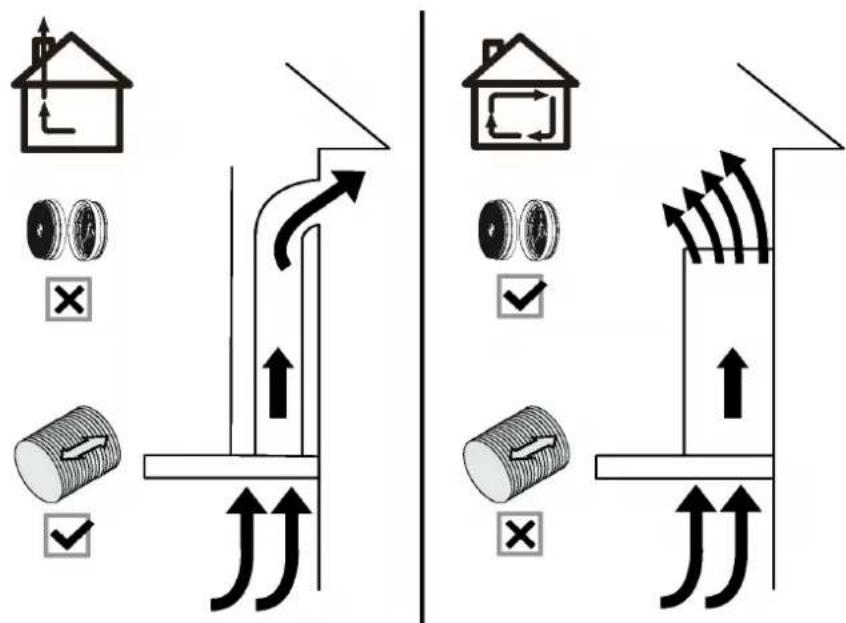

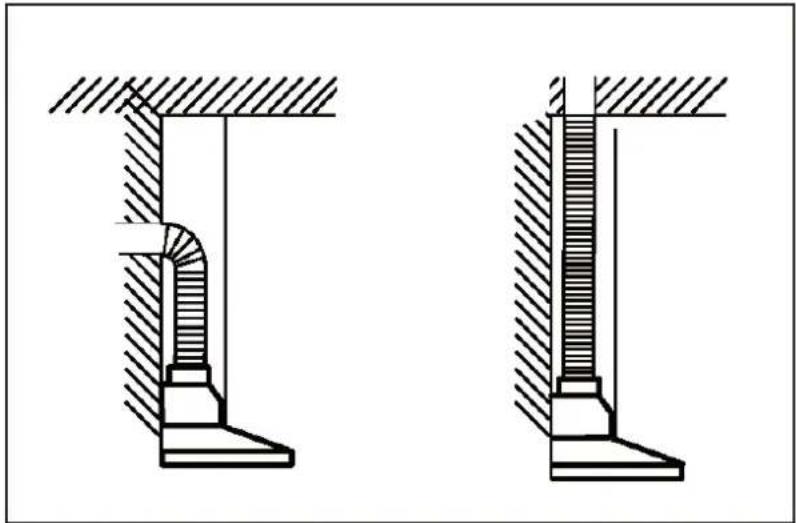

X 1 (CBCF055) 44FR Préparations pour le montage Préparations pour le montage: a) Mode de ventilation Mode de recyclage: filtrer de l’air avec filtre à charbon (requis), les odeurs peuvent être éliminés et expulsé par le trou de ventilation supérieure, le tuyau d'évacuation n'est pas requis. Mode d'extraction: Vous pouvez installer le tuyau d'évacuation en aluminium de 1,5 m de long et 150 mm de diamètre pour l' expulser. b) Utilisez au moins 60cm de tuyaux d’évacuation direct avant tout virage lorsque c'est possiblle. Plus de travaux de conduits seraient nécessaires pour de meilleures performances avec des conduits plus longs. c) Débrancher l'appareil de l'alimentation électrique avant de procéder à l'installation. 45FR Montage Installer la hotte (Evacuation):

1) Retirez le film protecteur en polyéthylène de la hotte et/ou des

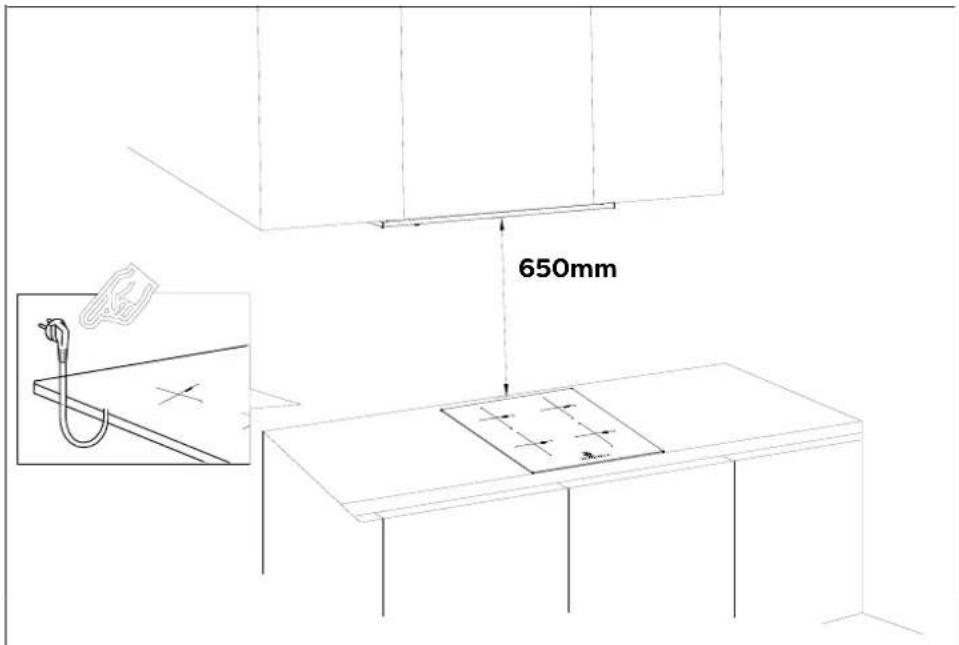

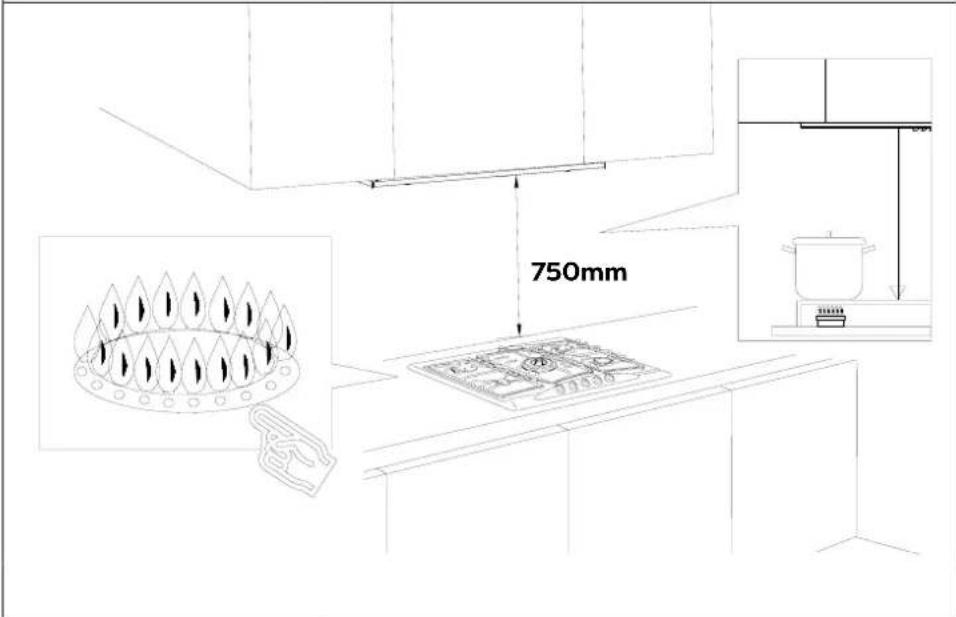

2) Hauteur d'installation proposé : 65 ~ 75 cm au-dessus de la table de

cuisson pour une meilleure aspiration. Hauteur requise au-dessus du table de cuisson à gaz : 750 mm; Hauteur requise au-dessus du plaque de cuisson électrique : 650 mm. 650mm 750mm 46FR

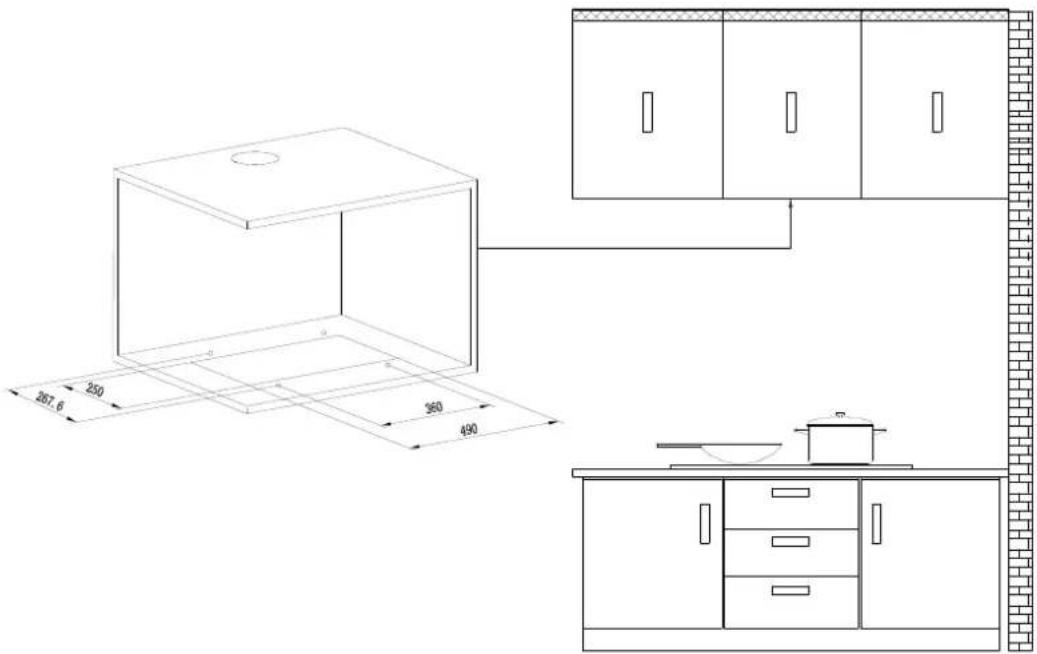

3) Percez un trou rectangulaire de 250*490 mm sur l'armoire à l’aide

d’un outil de forage.

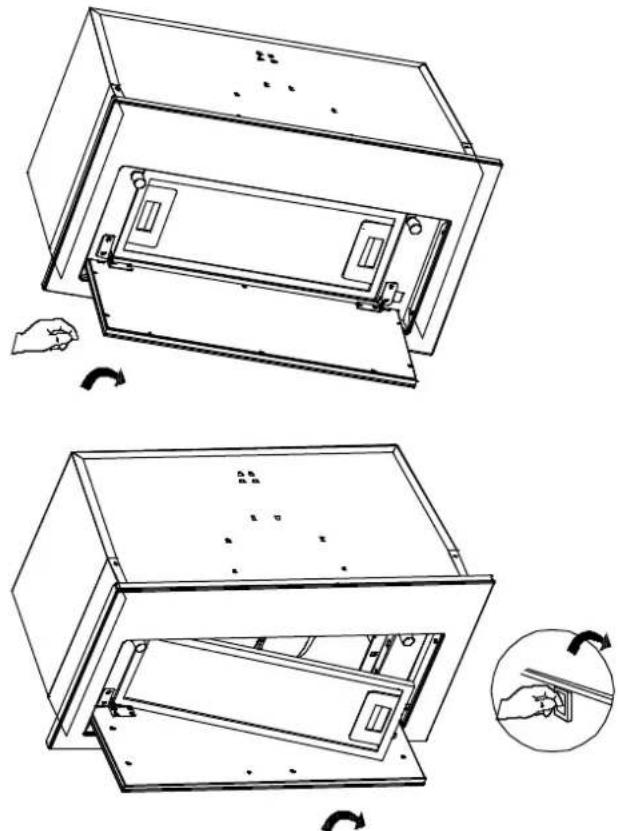

) Appuyez sur le verrou situé à gauche du filtre à graisse et tirez-le Montage vers le bas. 47FR

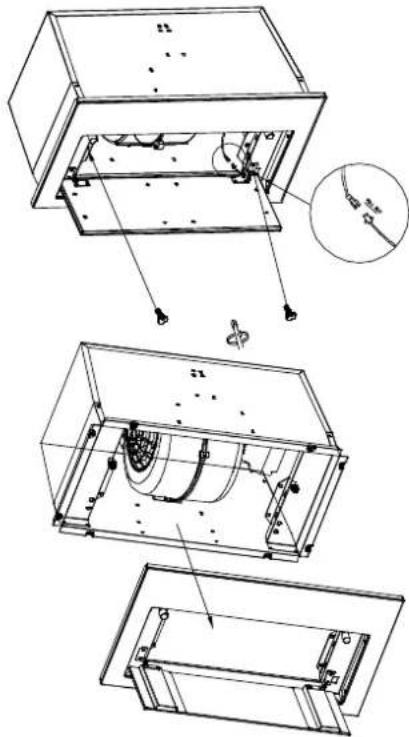

5) Desserrez les deux vis du panneau avant, tirez le panneau avant vers

le bas et retirez la ligne de la lampe. Ouvrez le couvercle de protection de l'alimentation et débranchez la prise. Le panneau avant peut alors être retiré.

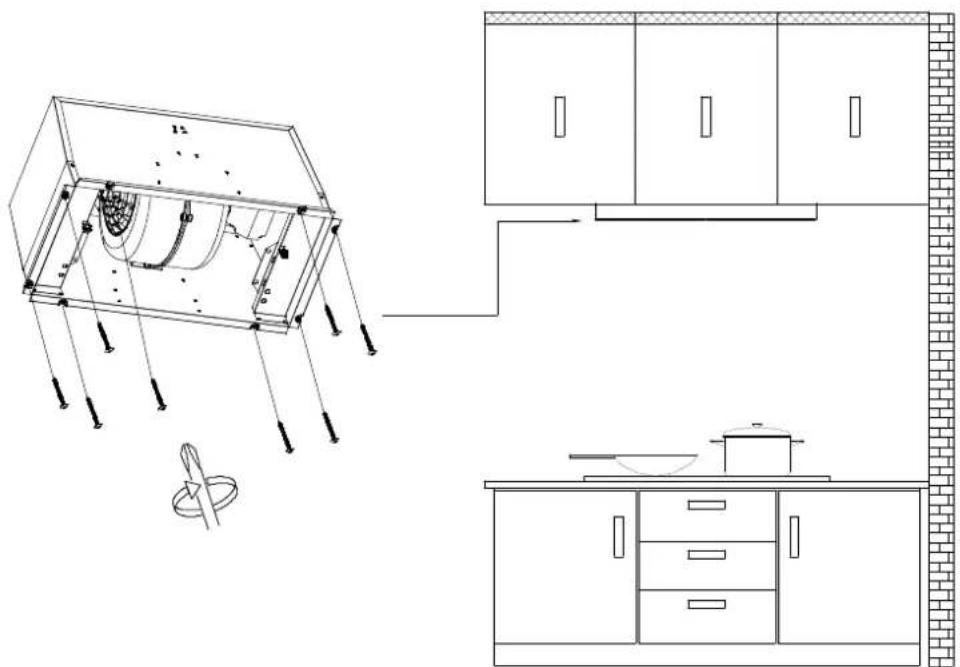

6) Placer la hotte dans le trou rectangulaire de l'armoire. Utilisez 8 vis

de 4 * 20 mm pour fixer la hotte dans la position correspondante du crayon marqué dans l'armoire. Montage 48FR

7) Insérez la fiche de la lampe LED dans le boîtier de protection électrique

et fermez le couvercle. Installez ensuite le panneau avant et percez 2 vis sans tête.Installez ensuite le filtre à graisse en aluminium à l'arrière.

8) Connectez le courant et allumez/éteignez les lumières LED afin de

tester si les fonctions marchent correctement. Montage REMARQUES: Veillez à retirer le ruban adhésif sur le clapet et vérifiez si le clapet peut s'ouvrir et se fermer librement, sinon il fera du bruit et la hotte de cuisine tremblera. 49FR Montage Installer le filtre à charbon (Mode Recyclage): REMARQUES: Assurez-vous que le filtre à charbon est bien fixé. Lorsque le filtre à charbon est installé, la puissance de l'aspiration de la hotte sera plus faible. Le filtre à charbon doit se remplacer tous les 2-4 mois selon l’utilisation.

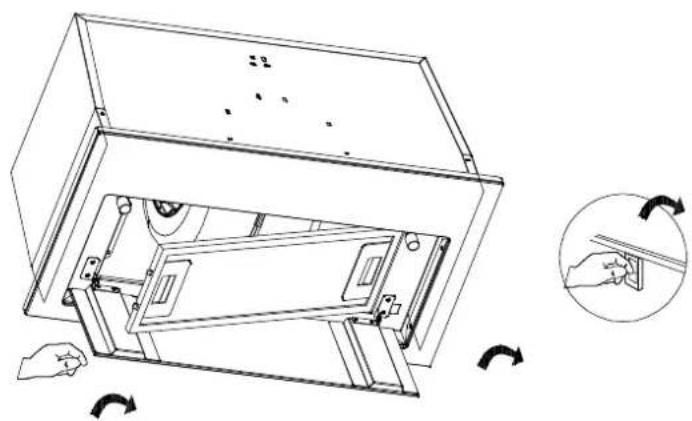

1. Le filtre à charbon peut désodorer les odeurs.

Afin d'installer le filtre à charbon, le filtre à graisses doit d'abord être détaché. Poussez la languette du filtre et le tirer vers le bas.

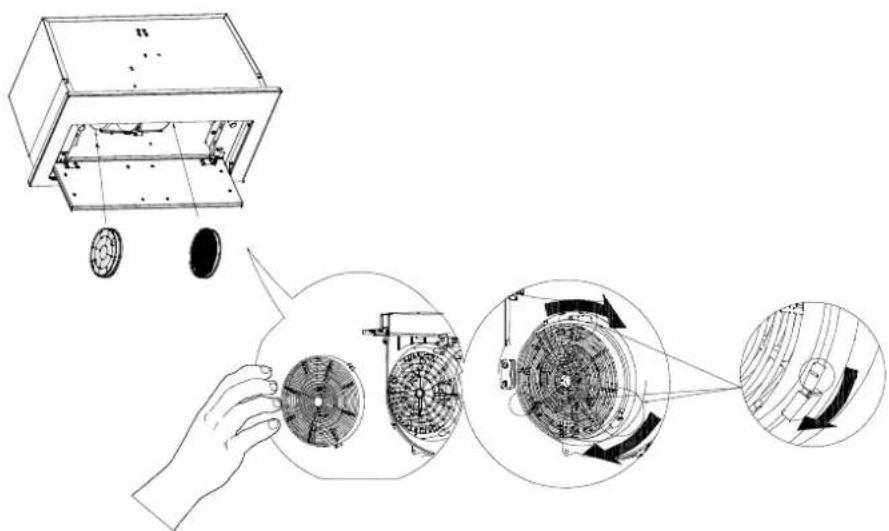

2. Installez le filtre à charbon dans l'appareil et le tourner dans le sens

horaire. Répéter la même étape dans l'autre côté.

3. En cas de remplacement du filtre à charbon, veuillez tourner dans le

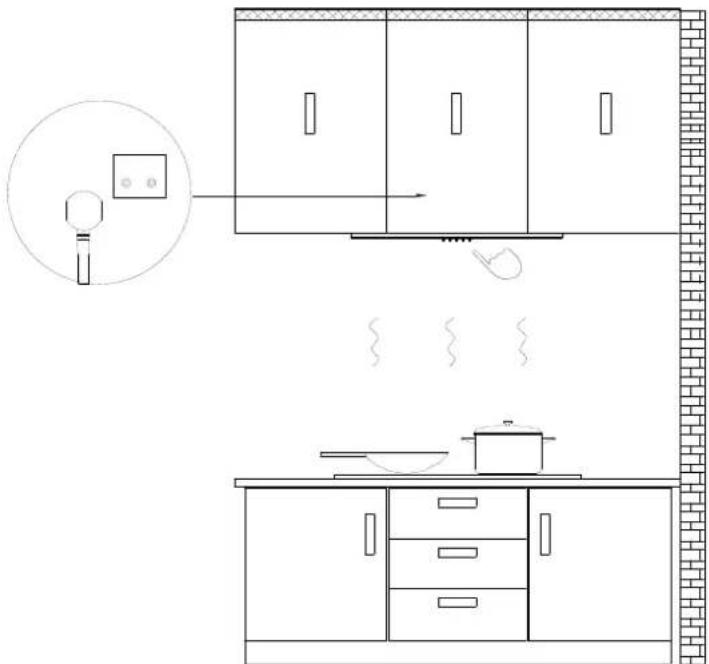

sens anti-horaire pour détacher le filtre. 50FR Fonctionnement Mettez toujours votre hotte en marche avant de commencer à cuisiner afin d'établir un flux d'air dans la cuisine. Après avoir éteint la hotte, laissez tourner le ventilateur pendant quelques minutes pour évacuer l'air. Cela permet de garder toute la cuisine propre et fraîche. Commande par ondes Utilisez la hotte comme suit : Après le branchement, la touche clignote lentement, le système est en MODE VEILLE. Commande par ondes activée La hotte se balance de gauche à droite à une vitesse uniforme. Dans cet état: Au 1er balancement, le moteur fonctionne à haute vitesse et la lumière est allumée; Au 2ème balancement, le moteur fonctionne à basse vitesse et la lumière est allumée; Au 3ème balancement, le moteur fonctionne à vitesse moyenne et la lumière est allumée; Au 4ème balancement, le moteur fonctionne à nouveau à haute vitesse et la lumière est allumée; Remarque: Cette touche permet de modifier la vitesse du moteur en suivant le cycle « Haute-Basse-Moyenne » (cette touche ne peut pas arrêter le moteur et l'éclairage). MODE VEILLE 51FR Fonctionnement Contrôle de l'onde désactivé Oscille de droite à gauche à une vitesse uniforme, pour éteindre le ventilateur et la lumière. Bouton marche/arrêt Permet d'allumer et d'éteindre le ventilateur. Bouton de vitesse lente Pour la ventilation de l'air sans bruit ou le mijotage avec très peu de fumée et de vapeur. Touche de vitesse moyenne Pour la cuisine de tous les jours. Touche de vitesse élevée Vitesse élevée pour les sautés ou la cuisson avec beaucoup de fumée et de graisse.. Bouton d'éclairage Appuyer une fois pour allumer la lumière LED au niveau 1, appuyer une deuxième fois pour allumer la lumière LED au niveau 2, augmenter la luminosité ; appuyer une troisième fois pour éteindre la lumière LED. 52FR Nettoyage et Entretien Afin de garantir un bon état de fonctionnement, la hotte aspirante doit être nettoyé de manière appropriée.Débranchez la hotte avant de nettoyer l'appareil. FILTRES À GRAISSES Les filtres à graisse doivent être nettoyé de manière régulière. Vous pouvez le nettoyer au lave-vaisselle à haute température sans ajouter détergent. FILTRE À CHARBON Le filtre à charbon doit se remplacer tous les 2-4 mois selon l’utilisation. Assurez le remplacement plus fréquent si votre cuisson génère beaucoup de graisses, comme les sautés. Ces filtres ne sont pas lavables et réutilisable. Voir les instructions d'installation fournies au niveau du filtre à charbon.

NETTOYAGE DE L'ACIER INOXYDABLE

Oui: Il convient de nettoyer régulièrement avec un chiffon et de l’eau tiède additionné de produit détergent doux ou de détergent vaisselle liquide. Vous pouvez également utiliser un nettoyant ménager spécialisé pour l'acier inoxydable. Non: Il ne faut pas utiliser les tissus d'acier ou d'acier inoxydable ou tout autre grattoir pour éliminer les saletés tenaces. Il ne faut pas utiliser des nettoyants agressifs ou abrasifs. Il ne faut pas laissez la poussière de plâtre ou tout autre résidu de construction atteindre la hotte. Couvrez la hotte pendant la construction/rénovation afin d'assurer qu'aucune poussière ne colle à la surface de l'acier inoxydable. Éviter lors du choix d'un détergent: Tout détergent contenant de l'eau de Javel corrode l’acier inoxydable. Tout produit contenant le chlorure, le fluorure, l’iodure ou le bromure détériore rapidement la surface. Tous les produits combustibles utilisés pour le nettoyage, tels que l'acétone, l'alcool, l'éther, le benzol, etc. sont très probablement explosifs et il est interdit de les utiliser à proximité. NETTOYAGE DES FINITIONS PEINTES: Il faut les nettoyer avec de l'eau tiède et un détergent doux. En cas de décoloration, utilisez un produit de polissage de finition comme le polissage pour automobile(NE PAS utiliser un nettoyant abrasif rugueux 53FR Nettoyage et Entretien

REMPLACEMENT DES LED

Lampe LED circulaire : CAUTION

Avant de nettoyer, de réparer ou de remplacer des accessoires, veillez à couper l'alimentation électrique, afin d'éviter les chocs électriques, les dommages au corps humain et même de mettre en danger la vie des personnes !

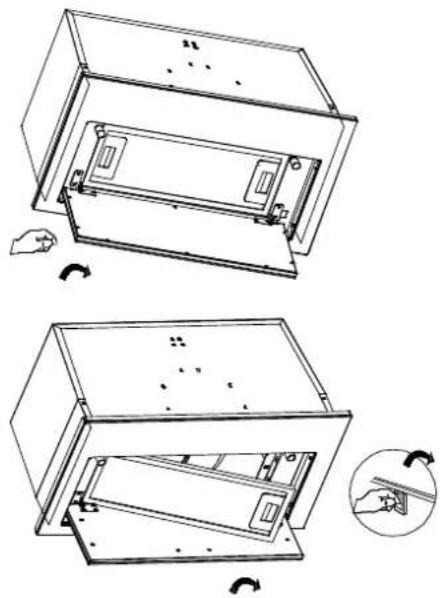

1. Éteignez la hotte et débranchez la prise de courant. Détachez le filtre

à graisse en aluminium afin de pouvoir remplacer la lampe LED.

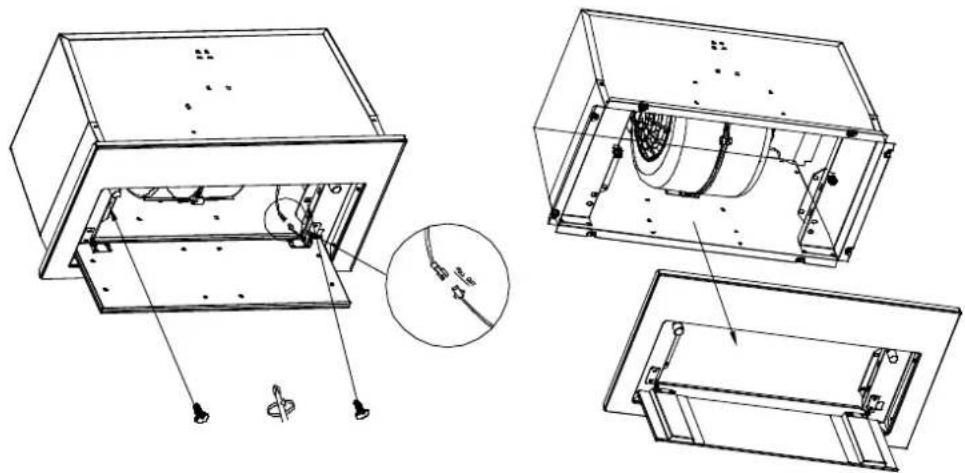

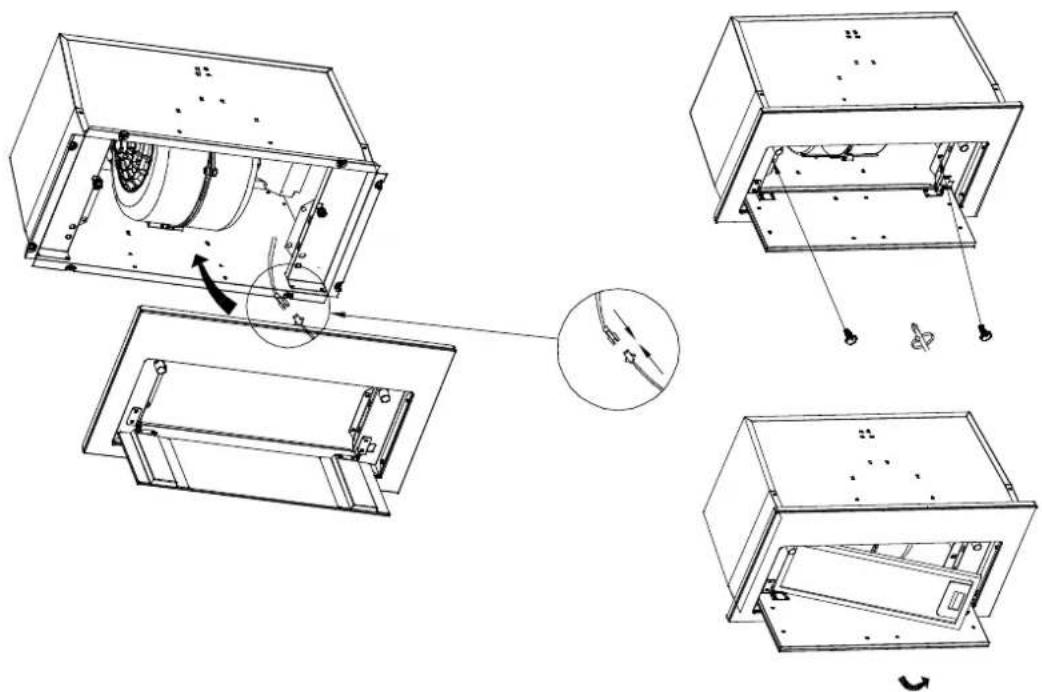

2. Desserrez les deux vis du panneau avant, tirez le panneau avant vers

bas et retirez la ligne de la lampe. Ouvrez le couvercle de protection de l'alimenta tion et débranchez la prise. Le panneau avant peut alors être retiré. 54FR Nettoyage et

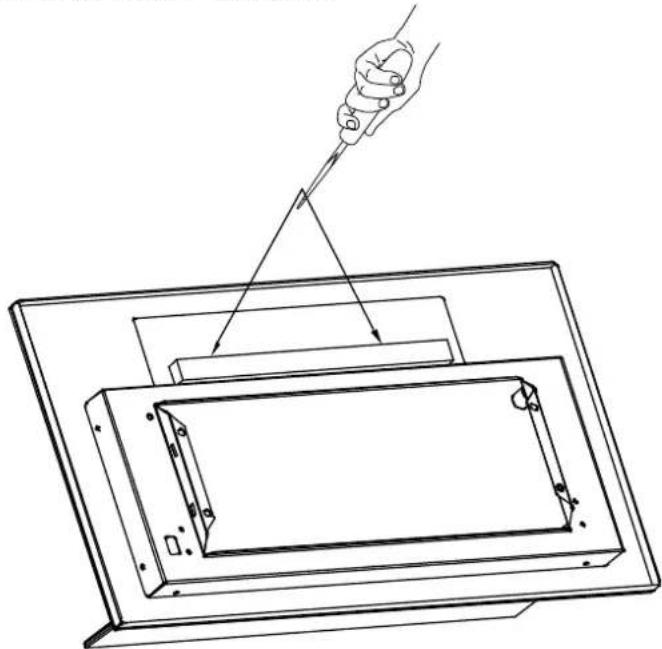

3. Utilisez un tournevis Phillips pour desserrer les deux vis qui fixent la

LED sur la carte d'éclairage, retirez la barre d'éclairage LED, remplacez-la par une nouvelle barre d'éclairage LED et reverrouillez les vis de fixation.

4. Insérez la fiche de la lampe à DEL dans le boîtier de protection et

fermez le couvercle. Installez ensuite le panneau avant et percez deux vis de fixation. Installez ensuite le filtre à graisse en aluminium à l'arrière. 55FR Dépannage Si le problème existe encore après les vérifications ci-dessus, n'hésitez pas à contacter le service à la clientèle CIARRA pour obtenir les aides et les soutiens. Problème Cause possible Solution La hotte aspirante ne s'allume pas Pas d'alimentation électrique Assurez-vous que la hotte est branchée dans une prise électrique. Testez la prise avec un autre appareil si elle ne fonctionne pas. Ma hotte est peu performante Ventilation inadéquate Assurez-vous que la cuisine est suffisamment ventilée pour permettre l'entrée d'air frais. La hotte et la table de cuisson sont trop éloignées l'une de l'autre. La distance optimale est de 65 à 75 cm au-dessus de la table de cuisson pour une meilleure extraction. Vérifiez et assurez-vous que le ruban adhésif qui maintient les volets du clapet au niveau du trou d'aération est retiré avant l'utilisation. Retirez le ruban adhésif qui maintient le clapet Filtres à graisse obstrués par l'accumulation de graisse Nettoyez les filtres à graisse ou remplacez-les. Filtres à charbon bouchés par l'accumulation de graisses Remplacer les nouveaux filtres à charbon Le moteur tourne mais pas d'extraction Veuillez contacter le service clientèle du CIARRA Ma hotte est bruyante Vérifiez l'intérieur de la hotte pour voir s'il y a des débris détachés et retirez-les. Veuillez contacter le service clientèle du CIARRA Si le bruit provient du moteur, veuillez contacter notre service d'assistance à la clientè le. Les lumières ne fonctionnent pas Remplacez la lampe pa r une

ampe LED neuve ; retirez les filtres à grai sse, passez la main à l'intérieur

mmande et localisez le fil avec le clip derrière le boîtier de la lampe. La borne du fil d'éclairage est desserrée Réinitialiser la c onnexion La lumière est endommagée 56FR Protection de l'environnement Il ne faut pas mélanger les déchets de produits électriques avec les ordures ménagères, et il doit faire l'objet d'une collecte spécifique à ce type de déchets. Contactez les autorités locales ou votre détaillant pour obtenir plus d'informations sur le recyclage. Cet appareil est certifié conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à prévenir des effets nuisibles à l'environnement et à la santé, qui pourraient autrement être causé par une mise au rebut inadéquate de ce produit. Le symbole figurant sur le produit et sur la documentation qui l'accompagne indique que cet appareil ne doit être traité comme déchet ménager mais doit être remis à un centre de collecte spécialisé dans le recyclage des équipements électriques et électroniques. La mise en rebut de ce produit doit être effectuée conformément aux réglementations environnementales locales en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil.
