CBCB5931B - Hotte aspirante CIARRA - Notice d'utilisation et mode d'emploi gratuit

Marque	Ciarra
Modèle	CBCB5931B
Type de produit	Hotte aspirante encastrable sous meuble
Dimensions (L x P x H)	520 x 280 x 258 mm
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance du moteur	85 W
Puissance d'éclairage LED	6 W
Nombre de vitesses	3 (lente, moyenne, rapide)
Type de commande	Commande par ondes (gestuelle)
Type d'installation	Encastrable sous meuble (perçage rectangulaire 250x490 mm)
Hauteur d'installation recommandée	65 à 75 cm au-dessus de la table de cuisson (gaz : 750 mm, électrique : 650 mm)
Diamètre du conduit d'évacuation	150 mm
Matériau du corps	Acier inoxydable et finition peinte
Type de filtre à graisses	Filtre en aluminium lavable au lave-vaisselle
Type de filtre à charbon	Filtre à charbon (CBCF055) non lavable, remplaçable
Fréquence de remplacement du filtre à charbon	Tous les 2 à 4 mois selon l'utilisation
Mode de fonctionnement	Extraction ou recyclage (avec filtre à charbon)
Sécurité	Arrêt automatique du moteur en cas de surchauffe, mise à la terre obligatoire
Nettoyage du filtre à graisses	Lave-vaisselle à haute température, sans détergent
Nettoyage de la surface	Chiffon doux et eau tiède avec détergent doux ; éviter les abrasifs
Pièces de rechange disponibles	Filtre à charbon (CBCF055), lampe LED, filtre à graisses
Réparabilité	Remplacement de la lampe LED possible par l'utilisateur
Contact service après-vente	[e-mail]

FOIRE AUX QUESTIONS - CBCB5931B CIARRA

Comment installer la hotte CBCB5931B ?

L'installation doit être réalisée par un technicien qualifié. Suivez les étapes de la notice : perçage d'un trou rectangulaire de 250x490 mm dans l'armoire, fixation du corps avec 8 vis, raccordement électrique, puis installation des filtres. La hauteur recommandée est de 65-75 cm au-dessus de la table de cuisson.

Comment utiliser la commande par ondes ?

Après branchement, la hotte est en veille (touche clignote). Passez la main devant le capteur : le 1er balancement enclenche la vitesse haute + lumière, le 2e la vitesse basse + lumière, le 3e la vitesse moyenne + lumière, le 4e à nouveau haute. Pour arrêter, balancez de droite à gauche.

Comment nettoyer les filtres à graisses ?

Les filtres à graisses en aluminium se nettoient au lave-vaisselle à haute température sans détergent. Détachez les filtres en poussant le verrou et en tirant vers le bas. Nettoyez régulièrement pour éviter l'accumulation de graisse.

Quand et comment remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 2 à 4 mois selon l'utilisation. Il n'est pas lavable. Pour le changer, retirez d'abord le filtre à graisses, puis tournez le filtre à charbon dans le sens horaire pour le détacher, puis installez le neuf en tournant dans le sens anti-horaire. Assurez-vous qu'il est bien fixé.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique : assurez-vous que la prise fonctionne avec un autre appareil. Si la hotte est bien branchée et que le problème persiste, contactez le service client CIARRA à [e-mail].

Pourquoi ma hotte aspire-t-elle faiblement ?

Plusieurs causes possibles : filtres à graisses obstrués (nettoyez-les), filtre à charbon saturé (remplacez-le), distance trop grande entre la hotte et la table de cuisson (la hauteur optimale est 65-75 cm), ou ruban adhésif du clapet non retiré (enlevez-le).

Comment remplacer la lampe LED ?

Débranchez la hotte. Retirez le filtre à graisses, dévissez les deux vis du panneau avant, retirez le panneau et débranchez le connecteur de la lampe. Ouvrez le couvercle de protection, débranchez la prise de la lampe. Remplacez la barre LED défectueuse par une neuve, puis remontez dans l'ordre inverse.

Puis-je utiliser la hotte en mode recyclage sans conduit ?

Oui, la hotte peut fonctionner en mode recyclage en installant le filtre à charbon (fourni). Dans ce mode, l'air est filtré puis rejeté dans la pièce. Le tuyau d'évacuation n'est pas nécessaire, mais la puissance d'aspiration sera légèrement réduite.

Comment nettoyer la surface en acier inoxydable ?

Utilisez un chiffon doux avec de l'eau tiède et un détergent doux ou un nettoyant spécial acier inoxydable. Évitez les nettoyants abrasifs, les tampons métalliques, et les produits contenant de l'eau de Javel ou des chlorures. Séchez avec un chiffon propre.

Où trouver des pièces de rechange pour la hotte ?

Les pièces de rechange (filtre à charbon réf. CBCF055, filtre à graisses, lampe LED) sont disponibles auprès du service client CIARRA. Contactez-les par e-mail à [e-mail] pour commander.

MODE D'EMPLOI CBCB5931B CIARRA

Merci beaucoup pour votre achat. Nous vous prions de lire ce mode d'emploi soigneusement avant de l'installation et la mise en service de cet appareil.

Si vous avez des questions, veuillez nous contacter par cette adresse:

E-mail: [e-mail]

Table des matières

Prescriptions de sécurité----41-42

Spécification----43

Avant l'utilisation de la hotte aspiran----44

Préparations pour le mont----45

Montage----46-50

Installer la hotte----46-49

Installer le filtre à charbon----50

Fonctionnement----51-52

Nettoyage et entretien----53-55

Filtre à graisses----53

Filtre à charbon----53

Acier inoxydable----53

Finition peinte ----53

Remplacement de LED----54-55

Dépannage 56

Protection de l'environnement ----57

!ATTENTION

POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE AUX PERSONNES, OBSERVER CE QUI SUIT:

N'utilisez cet appareil que de façon prévue par le fabricant. Si vous avez des questions, contactez le fabricant via le contact fourni dans la notice.

■ Avant d'entretenir ou de nettoyer l'appareil, débranchez ou déconnecter la hotte de l'alimentation électrique.
Cet appareil n'est pas été conçu pour être utilisé par des enfants et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expériences et de connaissances, à condition sous surveillance ou après le même ont été chargés par une personne responsable leur sécurité liée à l'utilisation sécuritaire de l'équipement et la compréhension des dangers qui lui sont inhérents.

Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées conformément à tous les règlements et normes applicables, y compris la construction coupe-feu.

Une quantité suffisante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumée (cheminée) des appareils à combustible, afin d'éviter tout refoulement.

■ Lors du perçage dans le mur ou le plafond, prenez garde à ne pas causer de dommages aux connexions électriques et/ou aux canalisations.

■ Les conduits de ventilation doivent toujours évacuer vers l'extérieur.

■ Pour évacuer l'air qui doit être éliminé respectez les réglementations des autorités compétentes locales.

■ La mise à la terre de l'appareil est obligatoire.

Lorsque les réglementations locales applicables comportent des exigences d'installation et/ou de certification plus restrictives, les exigences susmentionnées prévalent sur celles du présent document et l'installateur s'engage à s'y conformer à ses frais.

Nettoyez fréquemment la hotte aspirante. Il ne faut pas faire accumuler la graisse sur les ventilateurs, les filtres ou dans les conduits d'évacuation.

AVERTISSEMENT: toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

ATTENTION

POUR RÉDUIRE LE RISQUE DE BLESSURES AUX PERSONNES EN CAS D'INCENDIE DE GRAISSE DE HAUT DE CUISINIÈRE, OBSERVER CE QUI SUIT\*:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle bien ajusté, une plaque à biscuits ou un plateau métallique, puis éteignez la cuisinière. VEILLEZ À ÉVITER LES BLESSURES. SI LES FLAMMES NE S'ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ ET APPELEZ LES POMPIERS.
2. NE JAMAIS PRENEZ UNE POÊLE ENFLAMME - Vous pourriez vous brûler.
3. N'UTILISEZ PAS D'EAU, y compris des torchons ou des serviettes humides - Il pourrait provoquer une violente explosion de vapeur.
4. Utilisez UNIQUEMENT un extincteur si:
   a) Vous possédez un extincteur de classe ABC et vous savez vous en server.
   b) Le feu est petit et contenu dans la zone où il a commence.
   c) Les pompiers ont été appelés.
   d) Vous pouvez combattre le feu en tournant le dos à une sortie.

AVERTISSEMENT

■ Uniquement pour la ventilation générale. Ne pas utilisez pour évacuer des matières et vapeurs dangereuses ou explosives.
Le moteur de votre hotte est équipé d'une surcharge thermique qui arrête automatiquement le moteur en cas de surchauffe. Le moteur redémarrera lorsqu'il aura refroidi. Si le moteur continue à s'arrêter et à redémarrer, contactez le Service Après-Vente.
■ Respectez toujours les exigences du fabricant de l'appareil de cuisson en matière de besoins de ventilation.
Afin de réduire le risque d'incendie et d'évacuer correctement l'air, veillez à canaliser l'air à l'extérieur - N'évacuez pas l'air dans des espaces situés à l'intérieur des murs ou du plafond ou dans des greniers, des vides sanitaires ou des garages.
■ Portez des gants de travail et lunettes de sécurité pour toutes les opérations d'installation et d'entretien.
■ Veuillez lire l'étiquette de spécification sur le produit pour de plus amples informations et exigences.

CBCB5931A
CBCB5931B

SKU	CBCB5931A	CBCB5931B CBC6931B
Tension	220V-240V~ 50Hz
Puissance du moteur	1 x 85W
Puissance des lampes	1 x 1.5 W	1 x 6 W	1 x 6 W

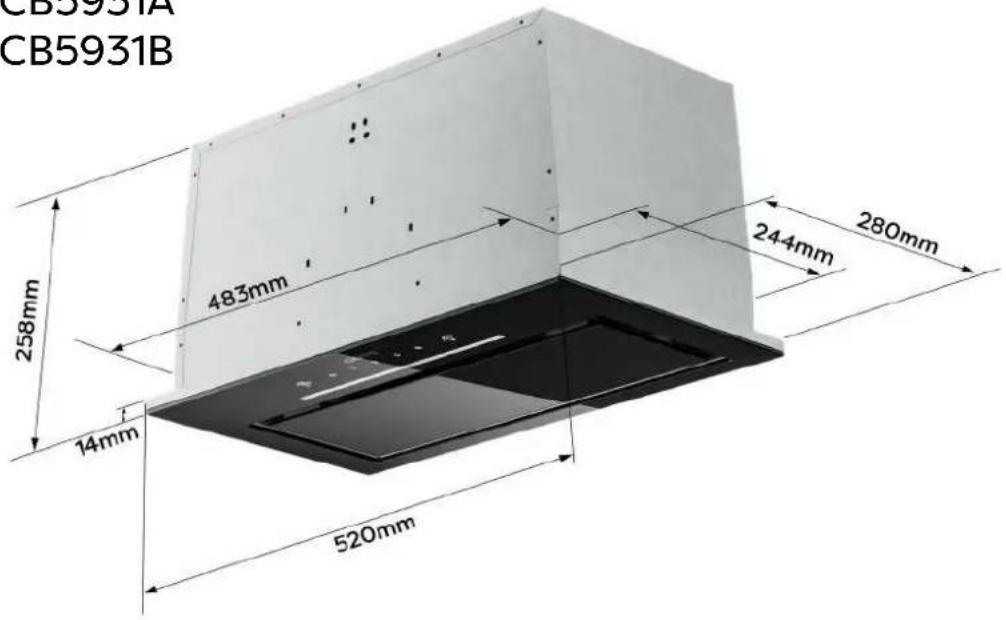

Dimension de l'appareil	520*280*258 mm (W x D x H)	520*280*258 mm (W x D x H)	600*280*258 mm (W x D x H)
Note : Le fabricant se réserve le droit de modifier toute amélioration ou modification technologique sans préavis.

Avant l'utilisation de la hotte aspirante

Avertissement: Avant de procéder au montage, contrôlez qu'il n'a pas été endommagé ou de pièces manquantes. En cas de problème, contactez notre Service Après-Vente. Respectez tous les réglementations et exigences en vigueur. Il faut installer la hotte par un technicien qualifié qui est responsable d'observer les distances d'installation spécifiés sur la plaque signalétique de série. Le fabricant décline toute responsabilité en cas d'installation incorrecte et n'accepte aucune responsabilité de la garantie de l'appareil en cas de dommages causés par un montage incorrect.

Composants:

Part 1: Cheville à expansion X8

Part 2: 4*30mm Vis X8

Part 3: Mode d'emploi X1

Part 4: Corps de hotte X1

Part 5: Filtre à charbon X2

(CBCF055)

Vous aurez besoin de ces outils pour le montage

1. Gants de protection

4.4.Ruban adhésif double-fa ou ruban

2.Règle horizontale

5.Tournevis cruciforme

3.Mètre à ruban

6.Perceuse électrique et perceuse 8mm

Préparations pour le montage

Préparations pour le montage:

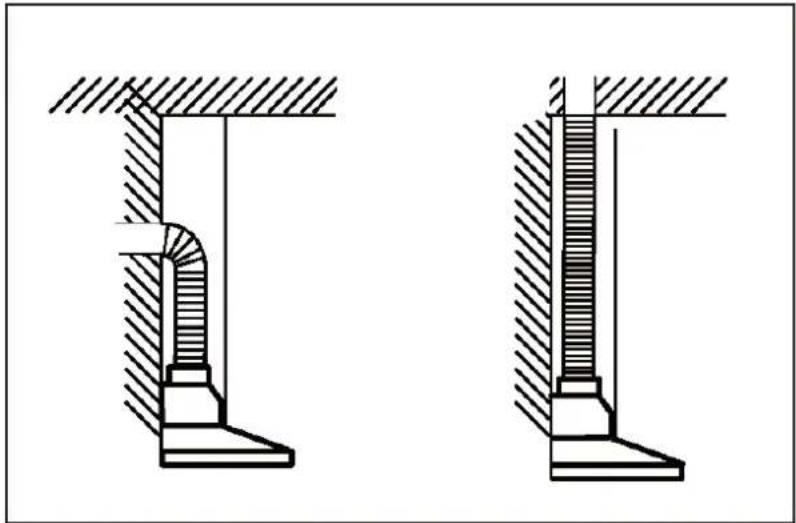

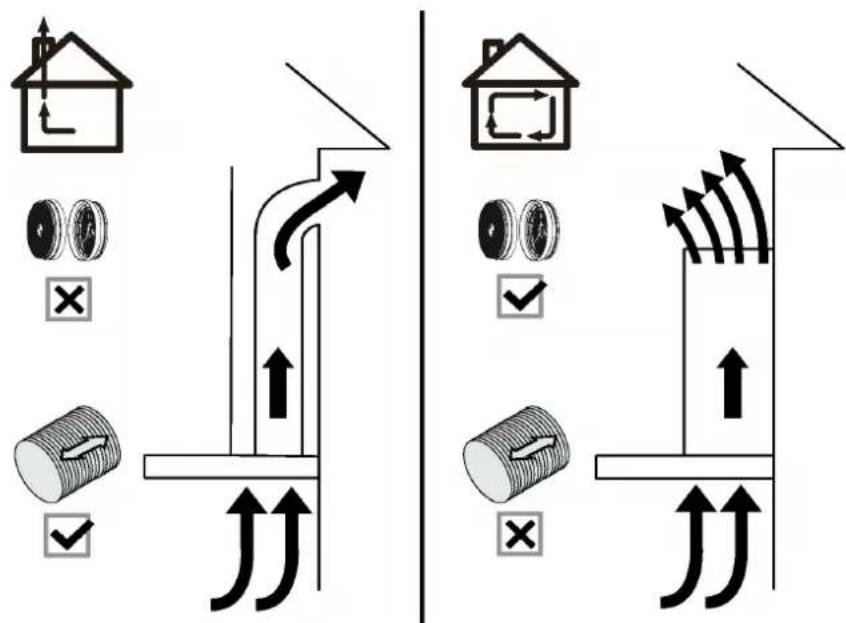

a) Mode de ventilation

Mode de recyclage: filtrer de l'air avec filtre à charbon (requis), les odeurs peuvent être éliminés et expulsé par le trou de ventilation supérieure, le tuyau d'évacuation n'est pas requis.

Mode d'extraction: Vous pouvez installer le tuyau d'évacuation en aluminium de 1,5 m de long et 150 mm de diamètre pour l' expulser.

b) Utilisez au moins 60cm de tuyaux d'évacuation direct avant tout virage lorsque c'est possible. Plus de travaux de conduits seraient nécessaires pour de meilleures performances avec des conduits plus longs.

c) Débrancher l'appareil de l'alimentation électrique avant de procéder à l'installation.

1) Retirez le film protecteur en polyéthylène de la hotte et/ou des pièces détachées.

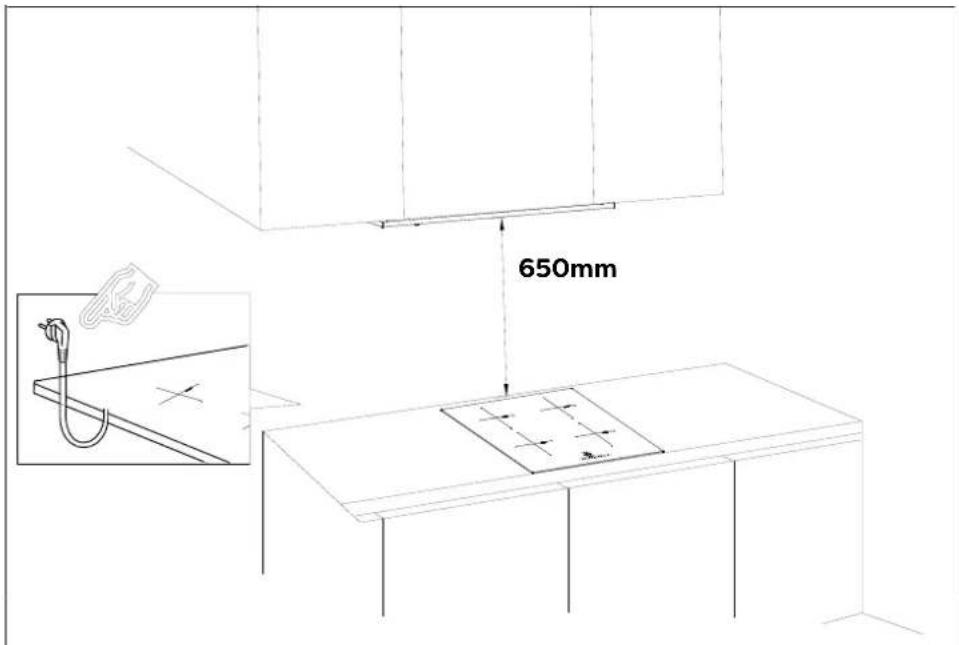

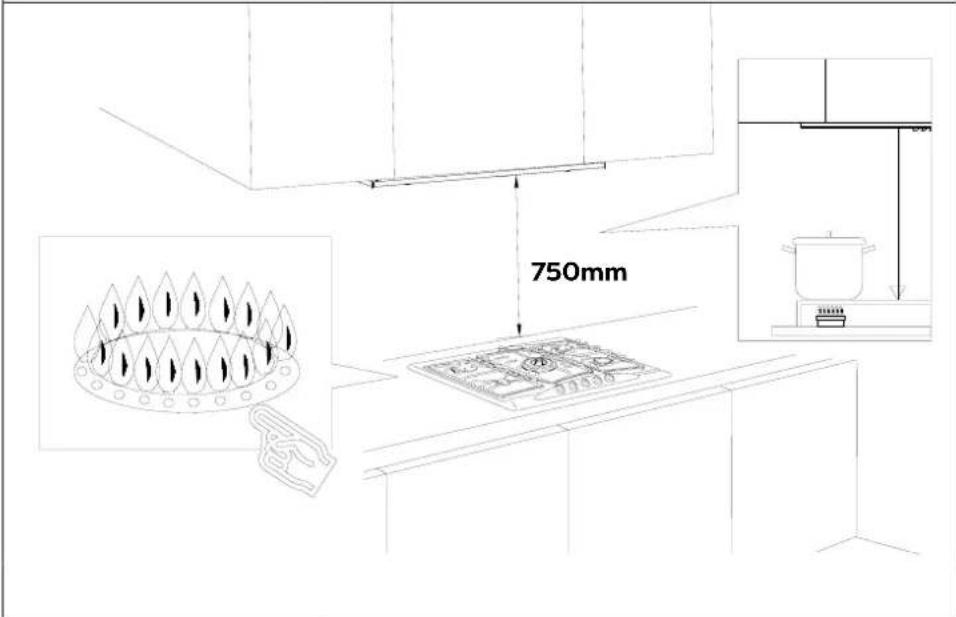

2) Hauteur d'installation proposé : 65 \~ 75 cm au-dessus de la table de cuisson pour une meilleure aspiration.

Hauteur requise au-dessus du table de cuisson à gaz : 750 mm;

Hauteur requise au-dessus du plaque de cuisson électrique : 650 mm.

650mm

750mm

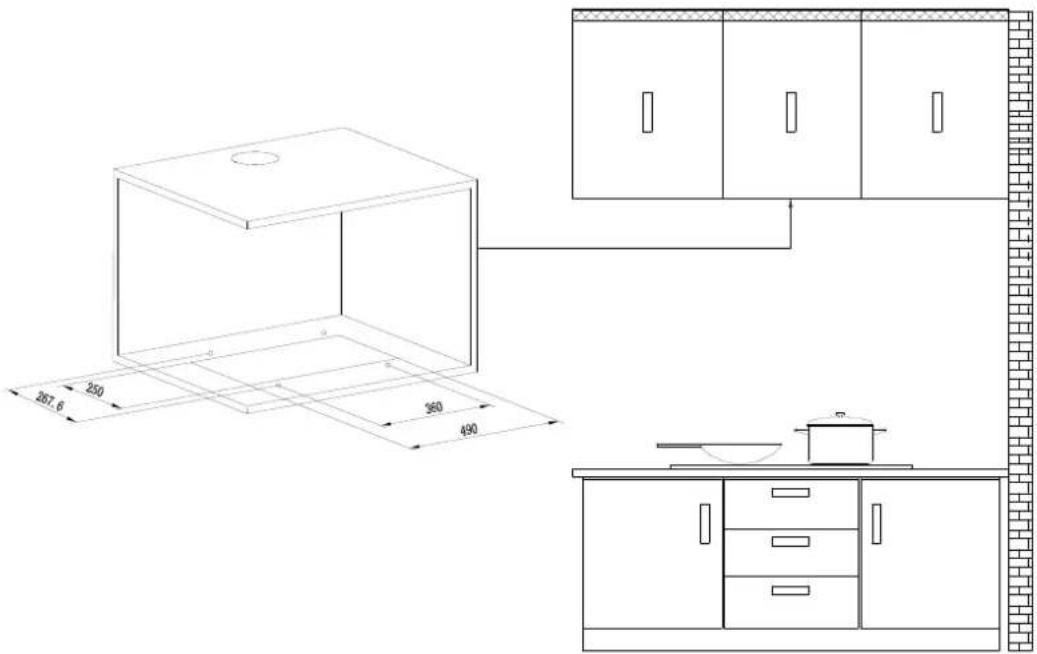

3) Percez un trou rectangulaire de 250*490 mm sur l'armoire à l'aide d'un outil de forage.

250 267.6 360 490

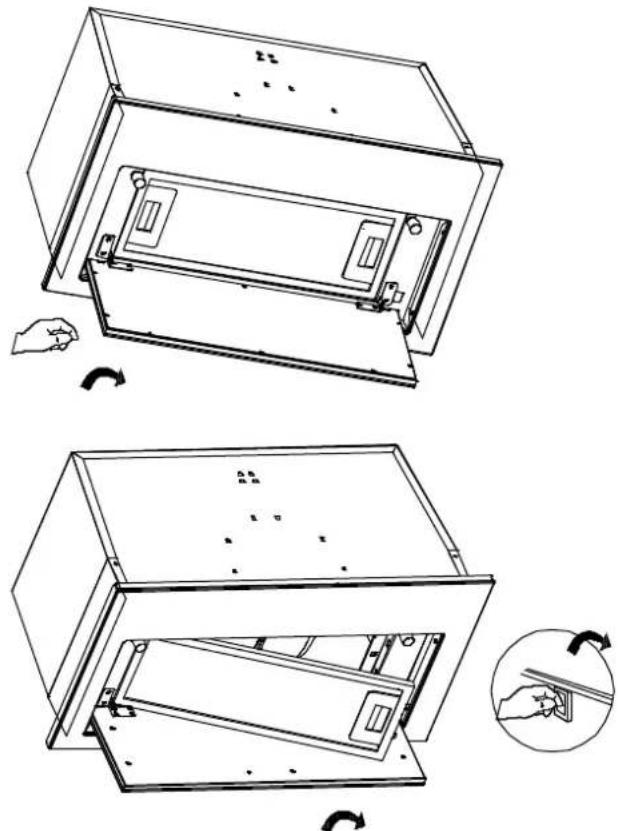

4) Appuyez sur le verrou situé à gauche du filtre à graisse et tirez-le vers le bas.

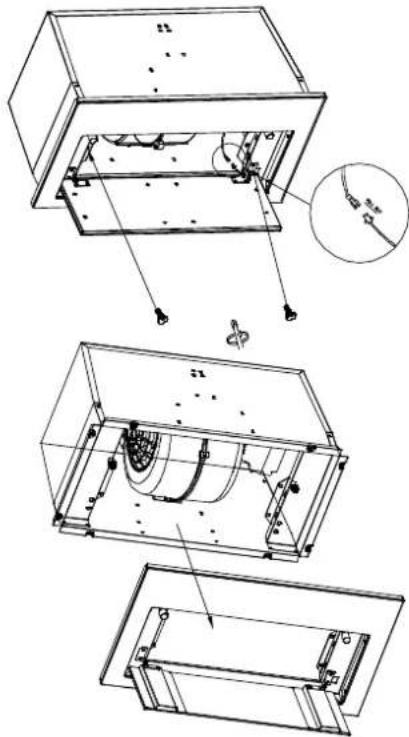

5) Desserrez les deux vis du panneau avant, tirez le panneau avant vers le bas et retirez la ligne de la lampe. Ouvrez le couvercle de protection de l'alimentation et débranchez la prise. Le panneau avant peut alors être retiré.

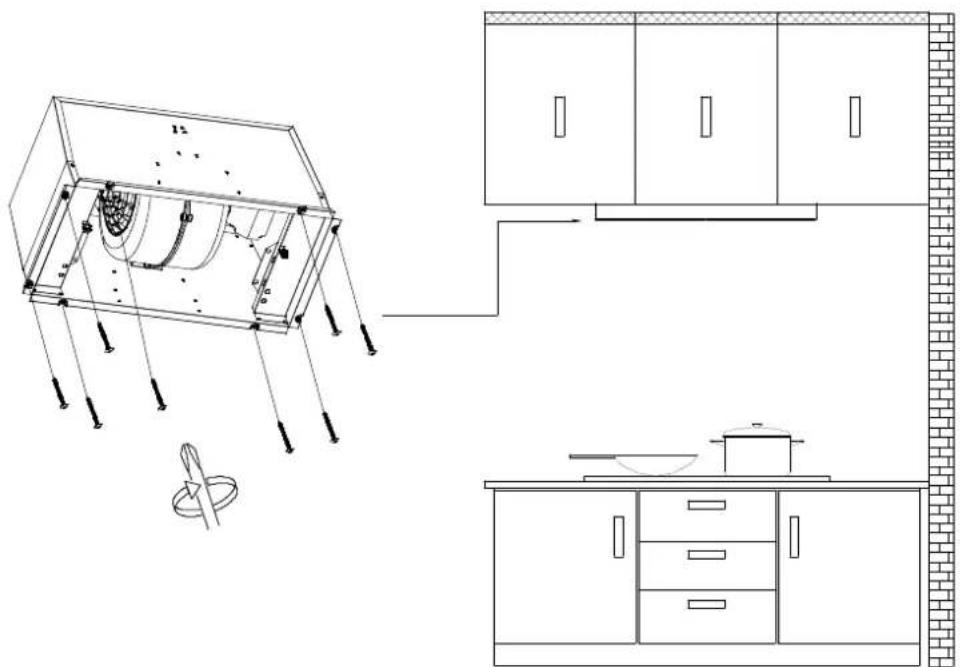

6) Placer la hotte dans le trou rectangulaire de l'armoire. Utilisez 8 vis de 4 * 20 mm pour fixer la hotte dans la position correspondante du crayon marqué dans l'armoire.

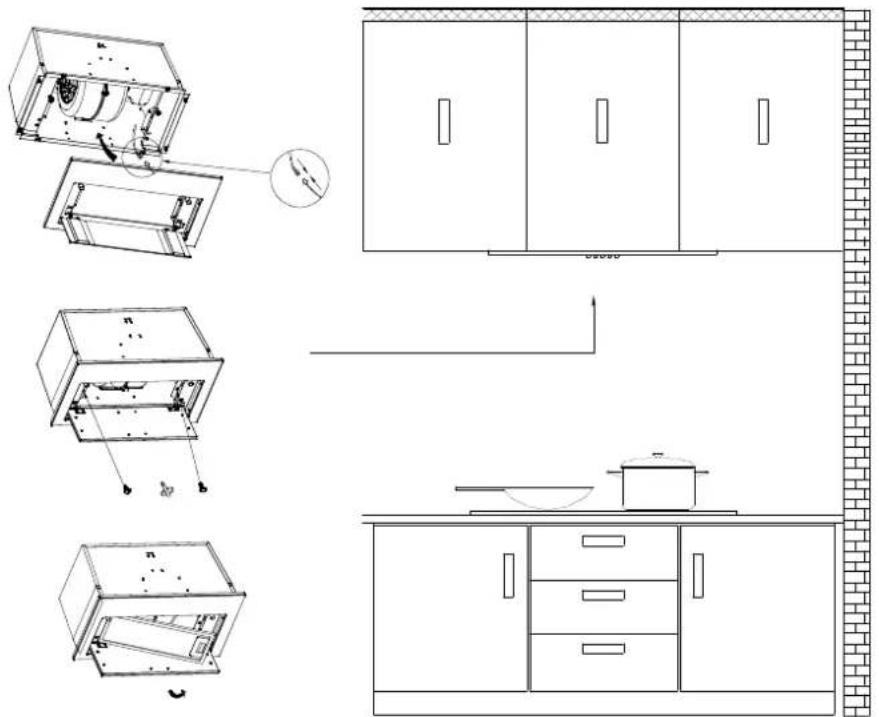

7) Insérez la fiche de la lampe LED dans le boîtier de protection électrique et fermez le couvercle. Installez ensuite le panneau avant et percez 2 vis sans tête. Installez ensuite le filtre à graisse en aluminium à l'arrière.

8) Connectez le courant et allumez/éteignez les lumières LED afin de tester si les fonctions marchent correctement.

Veillez à retirer le ruban adhésif sur le clapet et vérifiez si le clapet peut s'ouvrir et se fermer librement, sinon il fera du bruit et la hotte de cuisine tremblera.

Montage

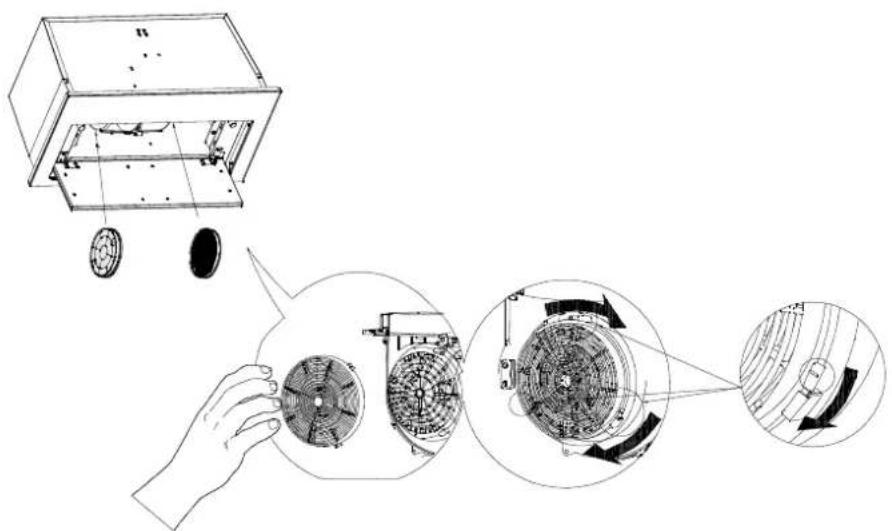

Installer le filtre à charbon (Mode Recyclage):

1. Le filtre à charbon peut désodorer les odeurs.

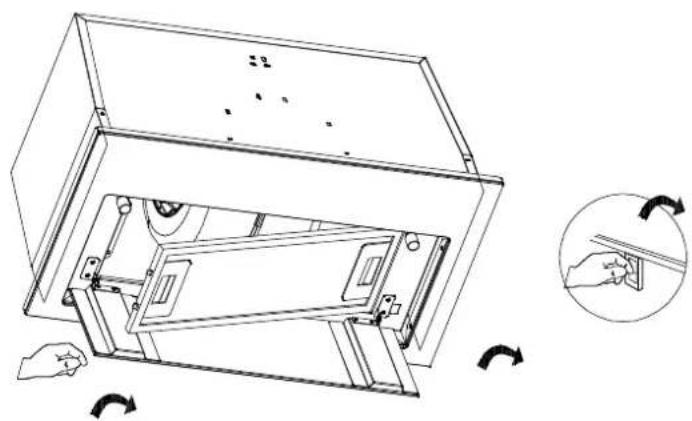

Afin d'installer le filtre à charbon, le filtre à graisses doit d'abord être détaché. Poussez la languette du filtre et le tirer vers le bas.

1. Installez le filtre à charbon dans l'appareil et le tourner dans le sens horaire. Répéter la même étape dans l'autre côté.

1. En cas de remplacement du filtre à charbon, veuillez tourner dans le sens anti-horaire pour détacher le filtre.

REMARQUES:

Assurez-vous que le filtre à charbon est bien fixé.
Lorsque le filtre à charbon est installé, la puissance de l'aspiration de la hotte sera plus faible.
Le filtre à charbon doit se remplacer tous les 2-4 mois selon l'utilisation.

Mettez toujours votre hotte en marche avant de commencer à cuisiner afin d'établir un flux d'air dans la cuisine.

Après avoir éteint la hotte, laissez tourner le ventilateur pendant quelques minutes pour évacuer l'air. Cela permet de garder toute la cuisine propre et fraîche.

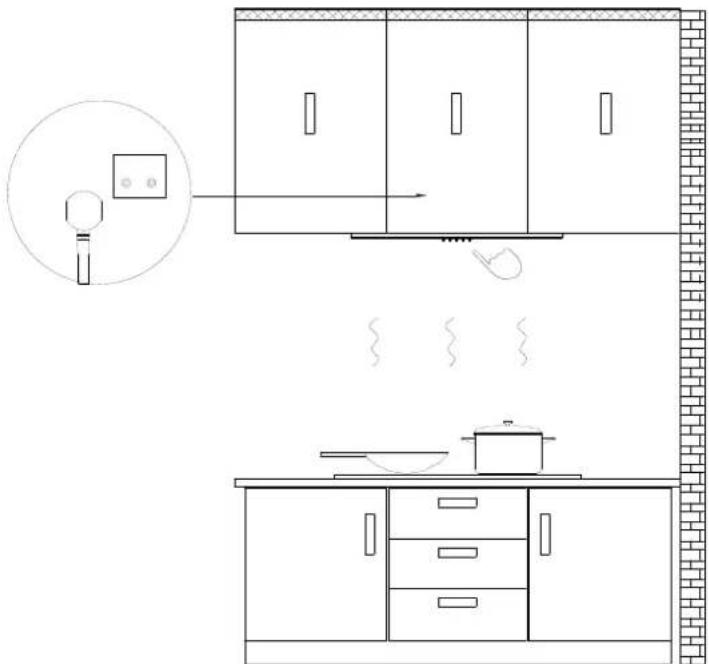

Commande par ondes

Utilisez la hotte comme suit :

[Non-Text]

1

2

3

[Non-Text]

MODE VEILLE

Après le branchement, la touche clignote lentement, le système est en MODE VEILLE.

Commande par ondes activée

La hotte se balance de gauche à droite à une vitesse uniforme.

Dans cet état:

Au 1er balancement, le moteur fonctionne à haute vitesse et la lumière est allumée;

Au 2ème balancement, le moteur fonctionne à basse vitesse et la lumière est allumée;

Au 3ème balancement, le moteur fonctionne à vitesse moyenne et la lumière est allumée;

Au 4ème balancement, le moteur fonctionne à nouveau à haute vitesse et la lumière est allumée;

Remarque:

Cette touche permet de modifier la vitesse du moteur en suivant le cycle « Haute-Basse-Moyenne » (cette touche ne peut pas arrêter le moteur et l'éclairage).

Fonctionnement

Contrôle de l'onde désactivé

Oscille de droite à gauche à une vitesse uniforme, pour éteindre le ventilateur et la lumière.

Bouton marche/arrêt

Permet d'allumer et d'éteindre le ventilateur.

1 Bouton de vitesse lente

Pour la ventilation de l'air sans bruit ou le mijotage avec très peu de fumée et de vapeur.

2 Touche de vitesse moyenne

Pour la cuisine de tous les jours.

3 Touche de vitesse élevée

Vitesse élevée pour les sautés ou la cuisson avec beaucoup de fumée et de graisse..

Bouton d'éclairage

Appuyer une fois pour allumer la lumière LED au niveau 1, appuyer une deuxième fois pour allumer la lumière LED au niveau 2, augmenter la luminosité ; appuyer une troisième fois pour éteindre la lumière LED.

Afin de garantir un bon état de fonctionnement, la hotte aspirante doit être nettoyé de manière appropriée. Débranchez la hotte avant de nettoyer l'appareil.

FILTRES À GRAISSES

Les filtres à graisse doivent être nettoyé de manière régulière. Vous pouvez le nettoyer au lave-vaisselle à haute température sans ajouter détergent.

FILTRE À CHARBON

Le filtre à charbon doit se remplacer tous les 2-4 mois selon l'utilisation. Assurez le remplacement plus fréquent si votre cuisson génère beaucoup de graisses, comme les sautés. Ces filtres ne sont pas lavables et réutilisable. Voir les instructions d'installation fournies au niveau du filtre à charbon.

NETTOYAGE DE L'ACIER INOXYDABLE

Oui:

• Il convient de nettoyer régulièrement avec un chiffon et de l'eau tiède additionné de produit détergent doux ou de détergent vaisselle liquide.
• Vous pouvez également utiliser un nettoyant ménager spécialisé pour l'acier inoxydable.

Non:

• Il ne faut pas utiliser les tissus d'acier ou d'acier inoxydable ou tout autre grattoir pour éliminer les saletés tenaces.
• Il ne faut pas utiliser des nettoyants agressifs ou abrasifs.
• Il ne faut pas laissez la poussière de plâtre ou tout autre résidu de construction atteindre la hotte. Couvrez la hotte pendant la construction/rénovation afin d'assurer qu'aucune poussière ne colle à la surface de l'acier inoxydable.

Éviter lors du choix d'un détergent:

• Tout détergent contenant de l'eau de Javel corrode l'acier inoxydable.
• Tout produit contenant le chlorure, le fluorure, l'iodure ou le bromure détériore rapidement la surface.
• Tous les produits combustibles utilisés pour le nettoyage, tels que l'acétone, l'alcool, l'éther, le benzol, etc. sont très probablement explosifs et il est interdit de les utiliser à proximité.

NETTOYAGE DES FINITIONS PEINTES:

Il faut les nettoyer avec de l'eau tiède et un détergent doux. En cas de décoloration, utilisez un produit de polissage de finition comme le polissage pour automobile(NE PAS utiliser un nettoyant abrasif rugueux

Nettoyage et Entretien

■ Lampe LED circulaire :

CAUTION :

Avant de nettoyer, de réparer ou de remplacer des accessoires, veillez à couper l'alimentation électrique, afin d'éviter les chocs électriques, les dommages au corps humain et même de mettre en danger la vie des personnes !

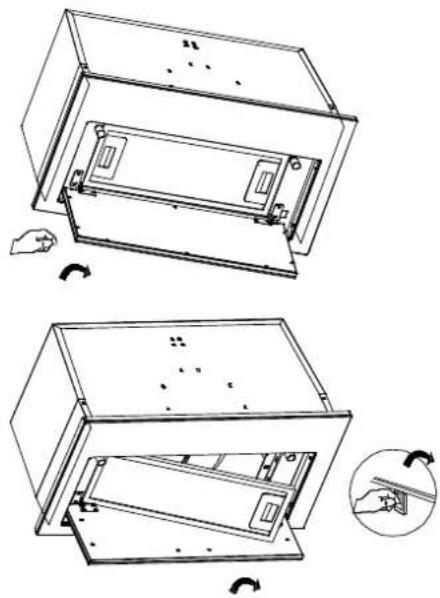

1. Éteignez la hotte et débranchez la prise de courant. Détachez le filtre à graisse en aluminium afin de pouvoir remplacer la lampe LED.

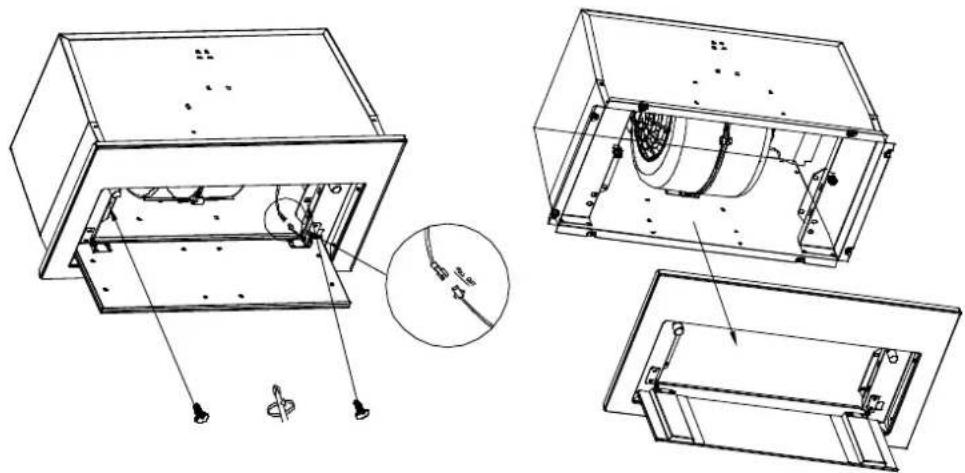

1. Desserrez les deux vis du panneau avant, tirez le panneau avant vers le bas et retirez la ligne de la lampe. Ouvrez le couvercle de protection de l'alimentation et débranchez la prise. Le panneau avant peut alors être retiré.

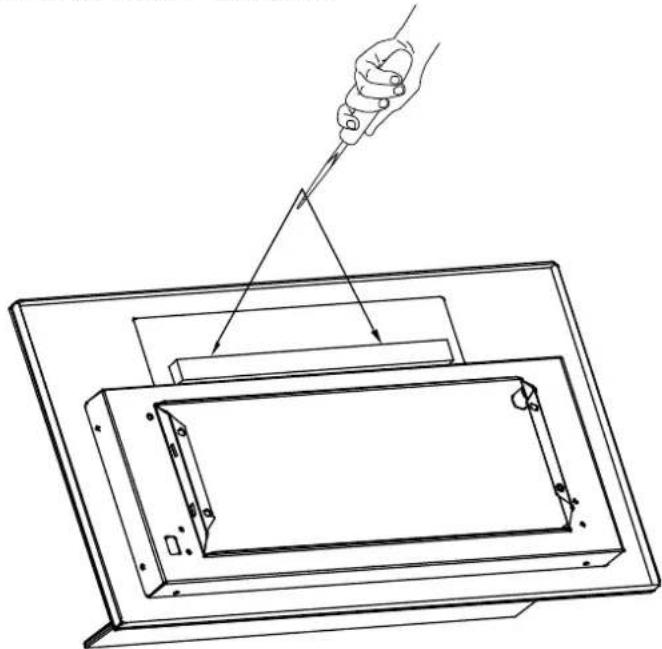

1. Utilisez un tournevis Phillips pour desserrer les deux vis qui fixent la LED sur la carte d'éclairage, retirez la barre d'éclairage LED, remplacez-la par une nouvelle barre d'éclairage LED et reverrouillez les vis de fixation.

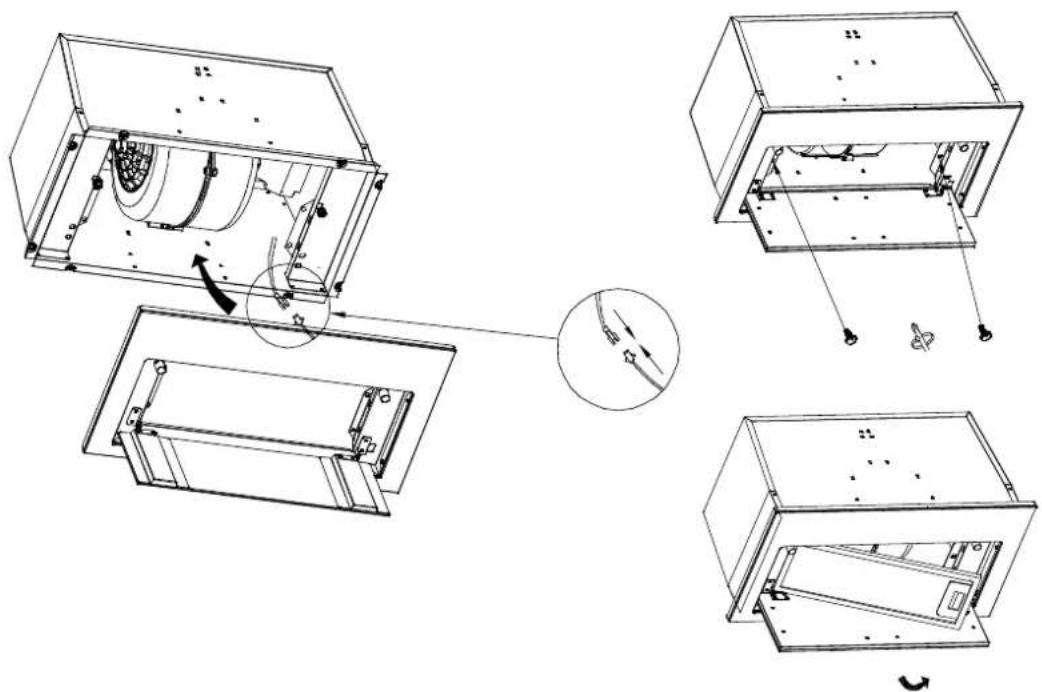

1. Insérez la fiche de la lampe à DEL dans le boîtier de protection et fermez le couvercle. Installez ensuite le panneau avant et percez deux vis de fixation. Installez ensuite le filtre à graisse en aluminium à l'arrière.

Problème	Cause possible	Solution
La hotte aspirante ne s'allume pas	Pas d'alimentation électrique	Assurez-vous que la hotte est branchée dans une prise électrique. Testez la prise avec un autre appareil si elle ne fonctionne pas.
Ma hotte est peu performante	Ventilation inadéquate	Assurez-vous que la cuisine est suffisamment ventilée pour permettre l'entrée d'air frais.
	La hotte et la table de cuisson sont trop éloignées l'une de l'autre.	La distance optimale est de 65 à 75 cm au-dessus de la table de cuisson pour une meilleure extraction.
	Vérifiez et assurez-vous que le ruban adhésif qui maintient les volets du clapet au niveau du trou d'aération est retiré avant l'utilisation.	Retirez le ruban adhésif qui maintient le clapet
	Filtres à graisse obstrués par l'accumulation de graisse	Nettoyez les filtres à graisse ou remplacez-les.
	Filtres à charbon bouchés par l'accumulation de graisses	Remplacer les nouveaux filtres à charbon
	Le moteur tourne mais pas d'extraction	Veuillez contacter le service clientèle du CIARRA
Ma hotte est bruyante	Vérifiez l'intérieur de la hotte pour voir s'il y a des débris détachés et retirez-les.	Veuillez contacter le service clientèle du CIARRA
	Si le bruit provient du moteur, veuillez contacter notre service d'assistance à la clientè le.
Les lumières ne fonctionnent pas	La lumière est endommagée	Remplacez la lampe par une lampe LED neuve ; retirez les filtres à graisse, passez la main à l'intérieur derrière le panneau de commande et localisez le fil avec le clip derrière le boîtier de la lampe.
	La borne du fil d'éclairage est desserrée	Réinitialiser la connexion

Si le problème existe encore après les vérifications ci-dessus, n'hésitez pas à contacter le service à la clientèle CIARRA pour obtenir les aides et les soutiens.

Il ne faut pas mélanger les déchets de produits électriques avec les ordures ménagères, et il doit faire l'objet d'une collecte spécifique à ce type de déchets. Contactez les autorités locales ou votre détaillant pour obtenir plus d'informations sur le recyclage.

Cet appareil est certifié conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à prévenir des effets nuisibles à l'environnement et à la santé, qui pourraient autrement être causé par une mise au rebut inadéquate de ce produit.

Le symbole figurant sur le produit et sur la documentation qui l'accompagne indique que cet appareil ne doit être traité comme déchet ménager mais doit être remis à un centre de collecte spécialisé dans le recyclage des équipements électriques et électroniques.

La mise en rebut de ce produit doit être effectuée conformément aux réglementations environnementales locales en matière d'élimination des déchets.

Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil.
