CBCB6921 - Hotte aspirante CIARRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	CIARRA
Modèle	CBCB6921
Dimensions (L x P x H)	595 x 495 x 110 mm
Tension	220V-240V~ 50Hz
Puissance du moteur	1 x 55 W
Puissance des lampes	2 x 1 W (LED)
Type de commande	Électronique à touches
Nombre de vitesses	3 (basse, moyenne, haute)
Éclairage	LED, 2 niveaux de luminosité
Type d'installation	Sous meuble
Hauteur d'installation recommandée	65 à 75 cm au-dessus de la table de cuisson
Modes d'évacuation	Extraction ou recyclage (avec filtre à charbon)
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Filtre à charbon	Remplacement tous les 2 à 4 mois
Matériau principal	Acier inoxydable
Sécurité	Arrêt automatique en cas de surchauffe, mise à la terre obligatoire
Accessoires inclus	Filtre à charbon, sortie d'air, couvercle, manuel d'installation

FOIRE AUX QUESTIONS - CBCB6921 CIARRA

À quelle hauteur installer la hotte CBCB6921 ?

La hauteur recommandée est de 65 à 75 cm au-dessus de la table de cuisson. Pour une cuisinière à gaz, la hauteur minimale est de 750 mm ; pour une plaque électrique, 650 mm.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium se nettoient au lave-vaisselle à haute température sans détergent, ou à la main avec de l'eau tiède et un détergent doux.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 2 à 4 mois selon l'utilisation. Il n'est pas lavable ni réutilisable.

La hotte fait du bruit, que faire ?

Vérifiez d'abord qu'il n'y a pas de débris détachés à l'intérieur. Retirez le ruban adhésif qui maintient le clapet. Si le bruit persiste, contactez le service client CIARRA.

Les lampes LED ne s'allument pas, comment les remplacer ?

Débranchez la hotte, retirez les filtres à graisse, puis poussez le support de la lampe LED hors du boîtier. Débranchez le connecteur et remplacez par une lampe LED neuve de même modèle.

Comment passer en mode recyclage ?

Installez le filtre à charbon fourni et le couvercle de sortie d'air en position recyclage (voir schéma). Le mode recyclage filtre les odeurs sans évacuation extérieure.

Pourquoi la hotte aspire-t-elle mal ?

Vérifiez que la cuisine est suffisamment ventilée (entrée d'air), que les filtres à graisse ne sont pas obstrués, que la distance à la table de cuisson est correcte (65-75 cm) et que le clapet anti-retour est libre.

Comment utiliser les touches de commande ?

Appuyez longuement sur ON/OFF pour allumer. Utilisez les touches 1 (vitesse basse), 2 (moyenne), 3 (haute). La touche lumière permet deux niveaux de luminosité. En veille, appuyez brièvement sur une touche pour activer.

Le moteur s'arrête tout seul, est-ce normal ?

Oui, le moteur est équipé d'une protection thermique qui l'arrête en cas de surchauffe. Il redémarre automatiquement après refroidissement. Si le phénomène se répète, contactez le service après-vente.

Comment entretenir l'acier inoxydable ?

Nettoyez avec un chiffon doux, de l'eau tiède et un détergent doux. Évitez les éponges abrasives, l'eau de Javel et les produits contenant du chlore, fluor, iode ou brome. Pour les finitions peintes, utilisez un polish auto.

MODE D'EMPLOI CBCB6921 CIARRA

Merci beaucoup pour votre achat. Nous vous prions de lire ce mode d'emploi soigneusement avant de l'installation et la mise en service de cet appareil.

Si vous avez des questions, veuillez nous contacter par cette adresse:

E-mail: [e-mail]

Table des matières

Prescriptions de sécurité----41-42

Spécification----43

Avant l'utilisation de la hotte aspiran----44

Préparations pour le mont----45

Montage----46-50

Installer la hotte----46-48

Installer le filtre à charbon----49-50

Fonctionnement----51

Nettoyage et entretien----52-54

Filtre à graisses----52

Filtre à charbon----52

Acier inoxydable----52

Finition peinte----52

Remplacement de LED ----53-54

Dépannage----55

Protection de l'environnement----56

!ATTENTION

POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE AUX PERSONNES, OBSERVER CE QUI SUIT:

N'utilisez cet appareil que de façon prévue par le fabricant. Si vous avez des questions, contactez le fabricant via le contact fourni dans la notice.

■ Avant d'entretenir ou de nettoyer l'appareil, débranchez ou déconnecter la hotte de l'alimentation électrique.
Cet appareil n'est pas été conçu pour être utilisé par des enfants et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expériences et de connaissances, à condition sous surveillance ou après le même ont été chargés par une personne responsable leur sécurité liée à l'utilisation sécuritaire de l'équipement et la compréhension des dangers qui lui sont inhérents.

Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées conformément à tous les règlements et normes applicables, y compris la construction coupe-feu.

Une quantité suffisante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumée (cheminée) des appareils à combustible, afin d'éviter tout refoulement.

Lors du perçage dans le mur ou le plafond, prenez garde à ne pas causer de dommages aux connexions électriques et/ou aux canalisations.

■ Les conduits de ventilation doivent toujours évacuer vers l'extérieur.

■ Pour évacuer l'air qui doit être éliminé respectez les réglementations des autorités compétentes locales.

■ La mise à la terre de l'appareil est obligatoire.

Lorsque les réglementations locales applicables comportent des exigences d'installation et/ou de certification plus restrictives, les exigences susmentionnées prévalent sur celles du présent document et l'installateur s'engage à s'y conformer à ses frais.

Nettoyez fréquemment la hotte aspirante. Il ne faut pas faire accumuler la graisse sur les ventilateurs, les filtres ou dans les conduits d'évacuation.

AVERTISSEMENT: toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

ATTENTION

POUR RÉDUIRE LE RISQUE DE BLESSURES AUX PERSONNES EN CAS D'INCENDIE DE GRAISSE DE HAUT DE CUISINIÈRE, OBSERVER CE QUI SUIT\*:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle bien ajusté, une plaque à biscuits ou un plateau métallique, puis éteignez la cuisinière. VEILLEZ À ÉVITER LES BLESSURES. SI LES FLAMMES NE S'ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ ET APPELEZ LES POMPIERS.
2. NE JAMAIS PRENEZ UNE POÊLE ENFLAMME - Vous pourriez vous brûler.
3. N'UTILISEZ PAS D'EAU, y compris des torchons ou des serviettes humides - Il pourrait provoquer une violente explosion de vapeur.
4. Utilisez UNIQUEMENT un extincteur si:
   a) Vous possédez un extincteur de classe ABC et vous savez vous en server.
   b) Le feu est petit et contenu dans la zone où il a commence.
   c) Les pompiers ont été appelés.
   d) Vous pouvez combattre le feu en tournant le dos à une sortie.

AVERTISSEMENT

■ Uniquement pour la ventilation générale. Ne pas utilisez pour évacuer des matières et vapeurs dangereuses ou explosives.
Le moteur de votre hotte est équipé d'une surcharge thermique qui arrête automatiquement le moteur en cas de surchauffe. Le moteur redémarrera lorsqu'il aura refroidi. Si le moteur continue à s'arrêter et à redémarrer, contactez le Service Après-Vente.
■ Respectez toujours les exigences du fabricant de l'appareil de cuisson en matière de besoins de ventilation.
Afin de réduire le risque d'incendie et d'évacuer correctement l'air, veillez à canaliser l'air à l'extérieur - N'évacuez pas l'air dans des espaces situés à l'intérieur des murs ou du plafond ou dans des greniers, des vides sanitaires ou des garages.
■ Portez des gants de travail et lunettes de sécurité pour toutes les opérations d'installation et d'entretien.
■ Veuillez lire l'étiquette de spécification sur le produit pour de plus amples informations et exigences.

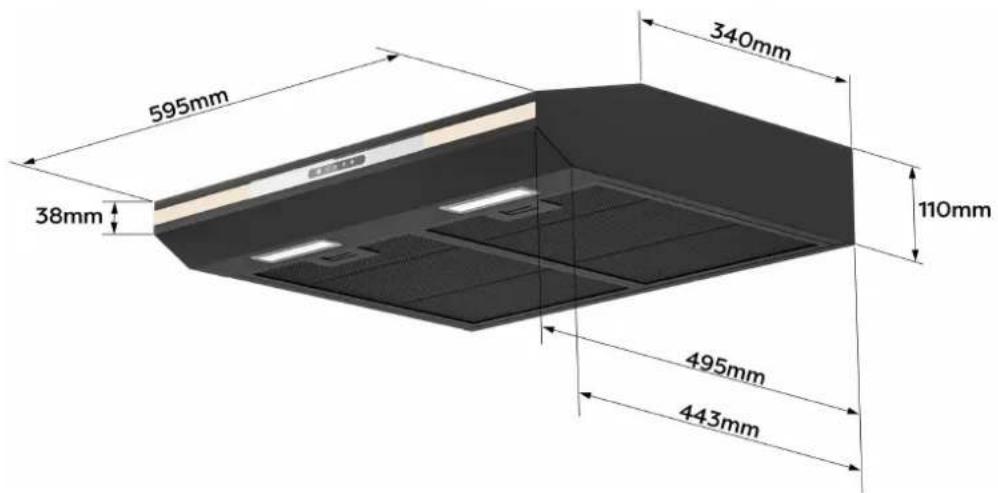

595mm 38mm 340mm 110mm 495mm 443mm

Tension	220V-240V~ 50Hz
Puissance du moteur	1 x 55W
Puissance des lampes	2 x 1 W
Dimensions de l'appareil	595*495*110mm(W x D x H)
Remarque: le fabricant se réserve le droit de modifier toute amélioration ou modification technologique sans préavis.

Avant l'utilisation de la hotte aspirante

Avertissement: Avant de procéder au montage, contrôlez qu'il n'a pas été endommagé ou de pièces manquantes. En cas de problème, contactez notre Service Après-Vente. Respectez tous les réglementations et exigences en vigueur. Il faut installer la hotte par un technicien qualifié qui est responsable d'observer les distances d'installation spécifiés sur la plaque signalétique de série. Le fabricant décline toute responsabilité en cas d'installation incorrecte et n'accepte aucune responsabilité de la garantie de l'appareil en cas de dommages causés par un montage incorrect.

Composants:

Part 6: Manuel d'installation X1

Part 3: Assemblage de la sortie d'air X1

Part 7: Filtre à charbon X1

Part 4: Couvercle de la bouche d'aération X1

Part 8: Fiche de mode de X1 cycle externe

Vous aurez besoin de ces outils pour le montage

1. Gants de protection

4.4.Ruban adhésif double-fa ou ruban

2.Règle horizontale

5.Tournevis cruciforme

3.Mètre à ruban

6.Perceuse électrique et perceuse 8mm

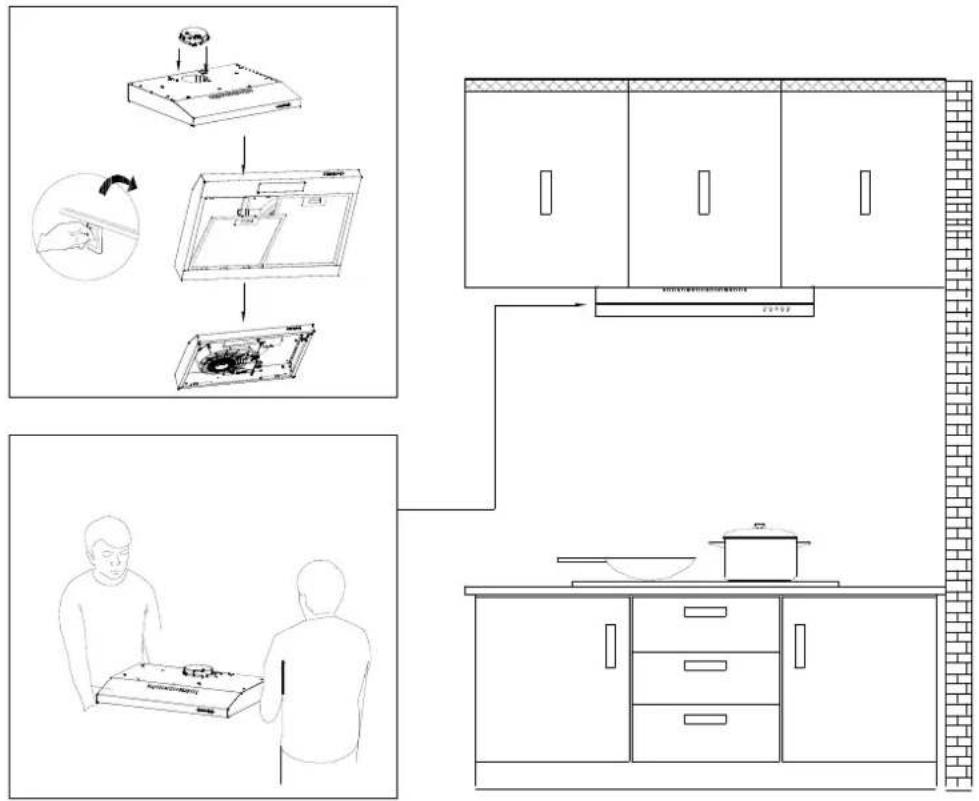

Préparations pour le montage

Préparations pour le montage:

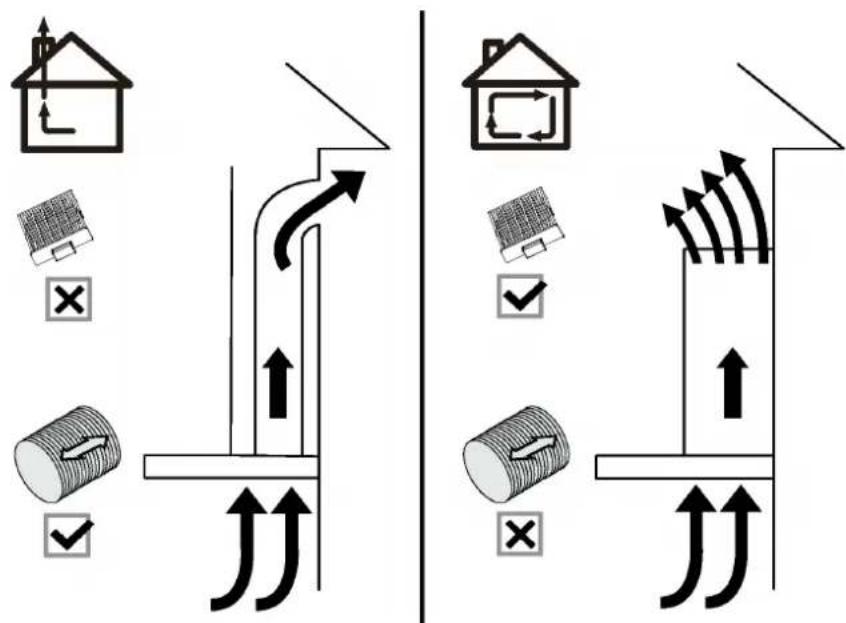

a) Mode de ventilation

Mode de recyclage: filtrer de l'air avec filtre à charbon (requis), les odeurs peuvent être éliminés et expulsé par le trou de ventilation supérieure, le tuyau d'évacuation n'est pas requis.

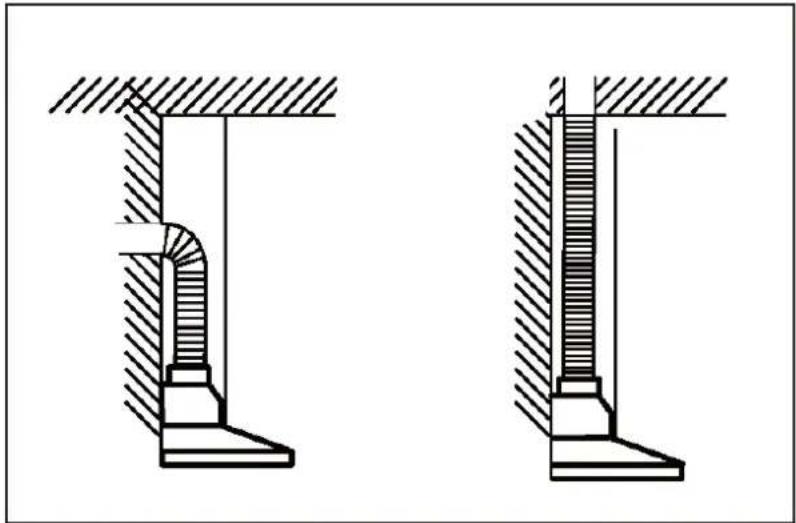

Mode d'extraction: Vous pouvez installer le tuyau d'évacuation en aluminium de 1,5 m de long et 120 mm de diamètre pour l' expulser.

b) Utilisez au moins 60cm de tuyaux d'évacuation direct avant tout virage lorsque c'est possible. Plus de travaux de conduits seraient nécessaires pour de meilleures performances avec des conduits plus longs.

c) Débrancher l'appareil de l'alimentation électrique avant de procéder à l'installation.

1) Retirez le film protecteur en polyéthylène de la hotte et/ou des pièces détachées.

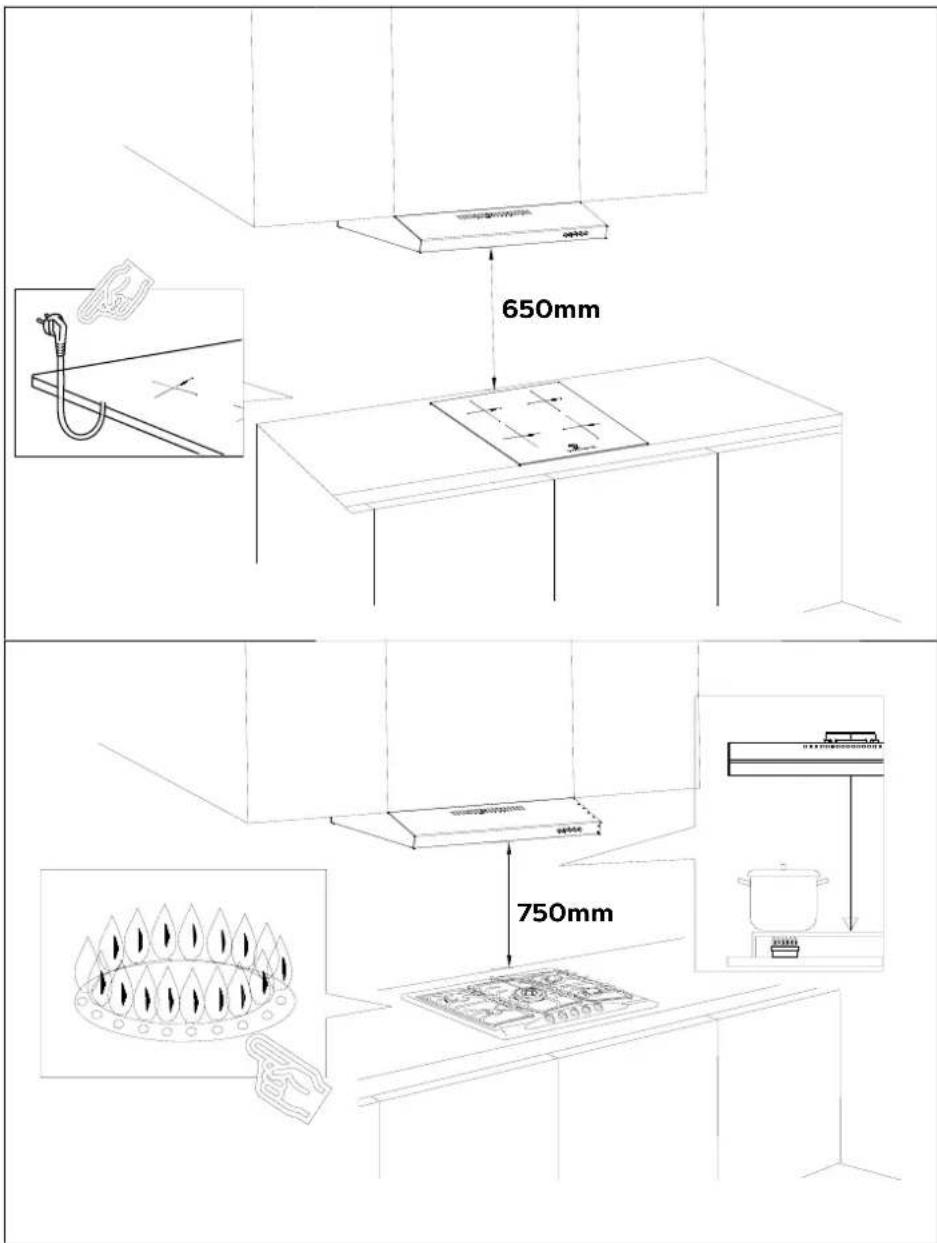

2) Hauteur d'installation proposé : 65 \~ 75 cm au-dessus de la table de cuisson pour une meilleure aspiration.

Hauteur requise au-dessus du table de cuisson à gaz : 750 mm;

Hauteur requise au-dessus du plaque de cuisson électrique : 650 mm.

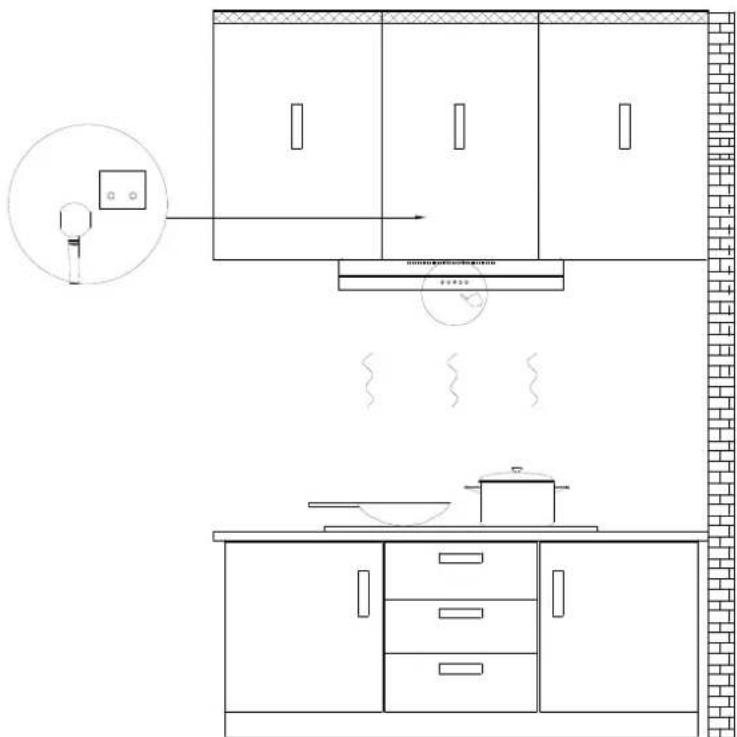

3) Placer la prise sur la hotte. Retirez le filtre à graisse en aluminium aluminium, puis placez la hotte sous le meuble.


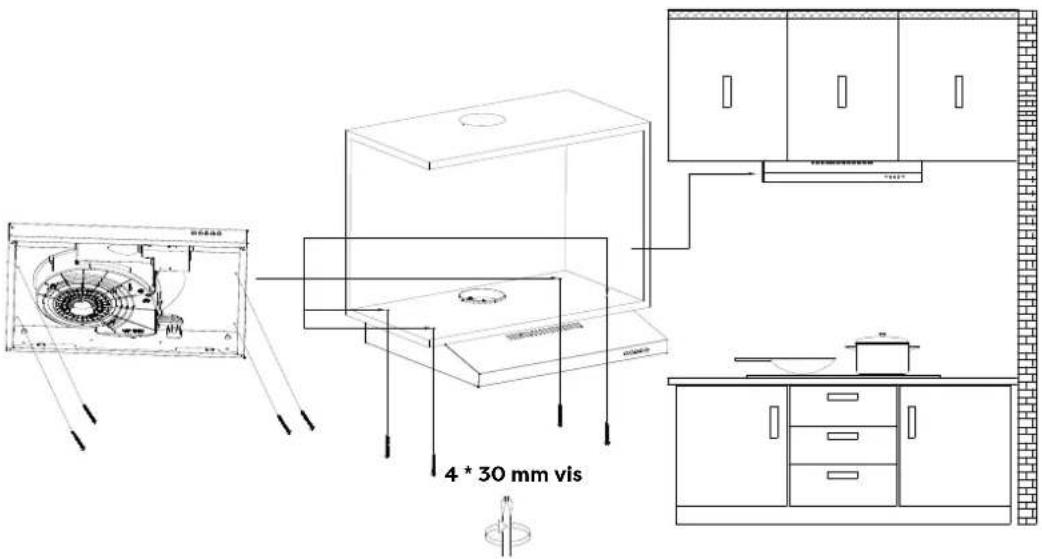

4) Alignez la bouche d'aération de la hotte avec le trou de l'armoire en bas, faites passer le cordon d'alimentation par le trou d'alimentation, puis utilisez les quatre vis 4 * 30 mm pour fixer la hotte dans la position correspondante.

4 * 30 mm vis

Montage

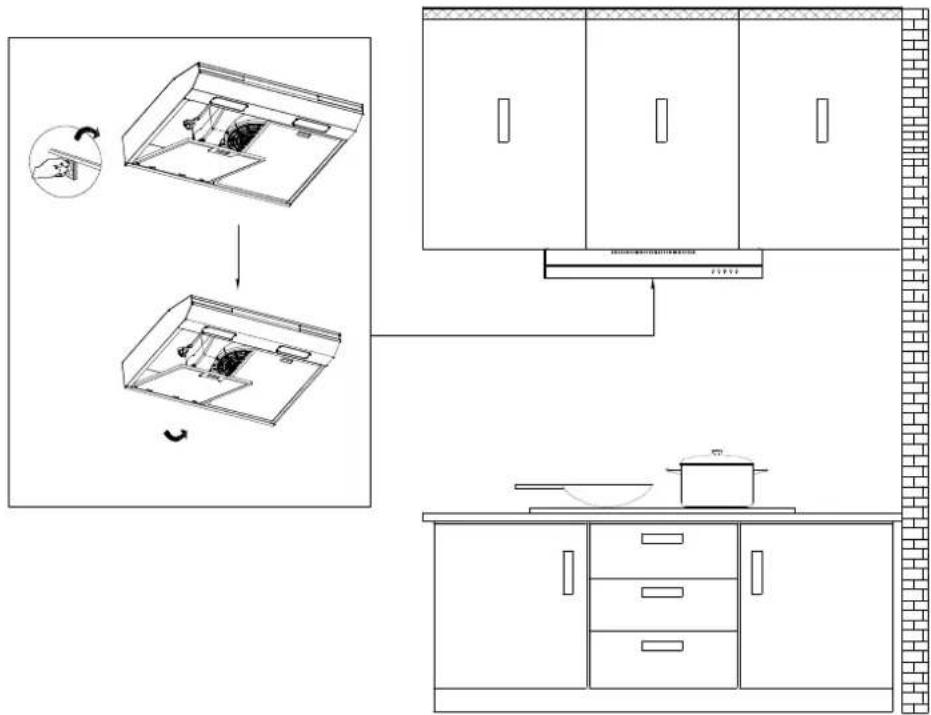

5) Remettez le filtre à graisse sur la hotte.

6) Connectez le courant et allumez/éteignez les lumières LED afin de tester si les fonctions marchent correctement.

Veillez à retirer le ruban adhésif sur le clapet et vérifiez si le clapet peut s'ouvrir et se fermer librement, sinon il fera du bruit et la hotte de cuisine tremblera.

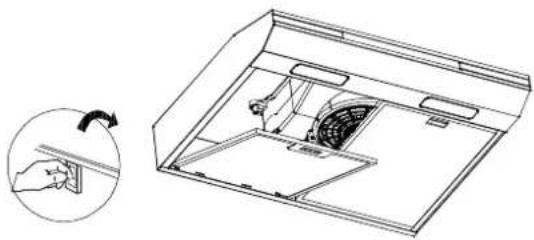

Installation du filtre à charbon (Recirculation) :

1. Le filtre à charbon peut être utilisé pour piéger les odeurs. Pour installer le filtre à charbon, il faut d'abord détacher le filtre à graisse. Appuyer sur le verrou et le tirer vers le bas.

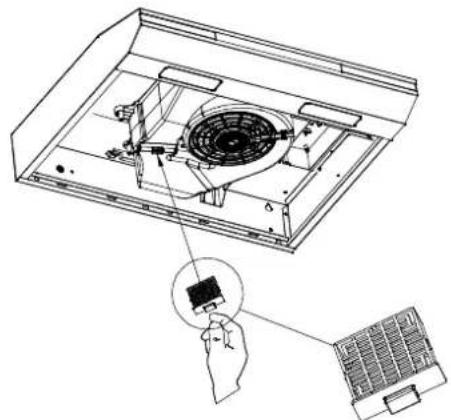

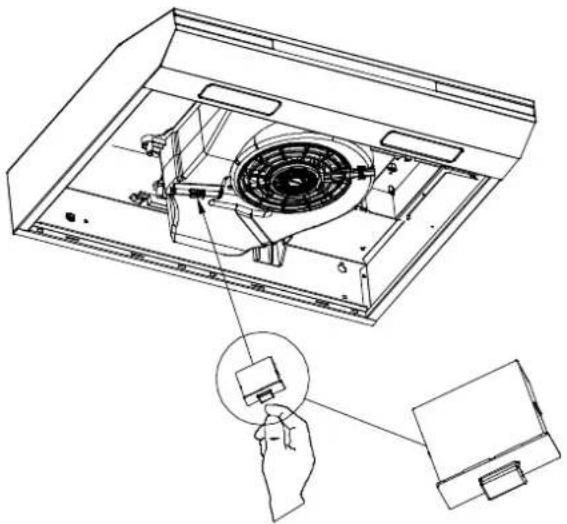

1. Insérez l'insert à charbon actif dans la position indiquée sur la figure.

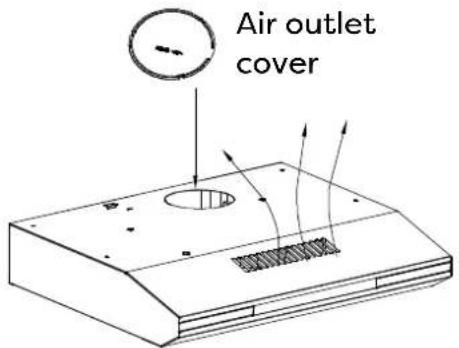

1. Le couvercle de la sortie d'air doit être installé dans la position indiquée sur le schéma pour être en mode de recirculation interne.

Assurez-vous que le filtre à charbon est bien verrouillé.
Lorsque le filtre à charbon est installé, l'aspiration de la hotte est réduite.
Le filtre à charbon doit être remplacé tous les 2 à 4 mois en fonction des conditions d'utilisation.

Scannez le code QR pour obtenir la vidéo d'installation du filtre à charbon

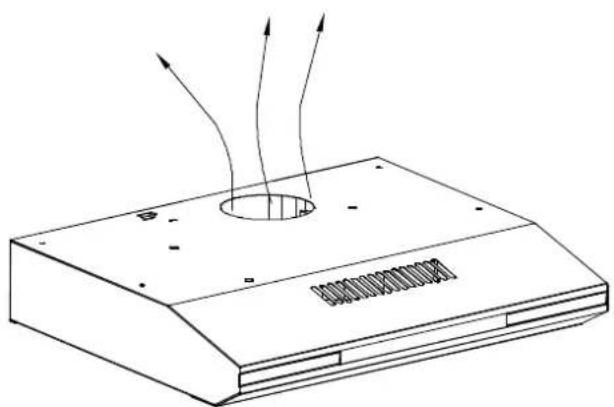

1. Si vous n'installez pas de charbon actif, installez un bouchon à cycle externe à la place.

1. L'ensemble de la sortie d'air doit être installé dans la position indiquée sur le schéma pour être en mode de recirculation externe.

Mettez toujours votre hotte en marche avant de commencer à cuisiner afin d'établir un flux d'air dans la cuisine.

Après avoir éteint la hotte, laissez tourner le ventilateur pendant quelques minutes pour évacuer l'air. Cela permet de garder toute la cuisine propre et fraîche.

Touche électronique

Utilisez la hotte comme suit:

1 2 3

MODE VEILLE

Après le branchement, quand le buzzer émet un son et toutes les diodes s'allument pendant 1S puis s'éteignent, la hotte entre en mode veille. La diode de la touche [ ] continue à clignoter régulièrement. Si vous n'effectuez aucune opération pendant 60 s, la hotte se met en mode veille ; si vous voulez l'activer, appuyez brièvement sur n'importe quelle touche de la hotte.

ON/OFF button

Appuyez sur ce bouton et maintenez-le enfoncé pendant 2 secondes pour mettre l'appareil sous tension, appuyez brièvement pour l'éteindre.

1 Touche de vitesse basse

Pour la ventilation fonctionne presque sans bruit ; ou pour mijoter avec très peu de fumée et de vapeur.

2 Touche de vitesse moyenne

Pour votre cuisine quotidienne.

3 Touche de vitesse haute

Haute vitesse pour la friture ou les cuisines produisant beaucoup de fumée et de graisse.

Touche de lumière

Appuyez une fois, allumez la lumière LED du niveau 1. Appuyez une deuxième fois, allumez la lumière LED du niveau 2, la luminosité est augmentée. Appuyez une troisième fois, éteignez la lumière LED.

Nettoyage et Entretien

Afin de garantir un bon état de fonctionnement, la hotte aspirante doit être nettoyé de manière appropriée. Débranchez la hotte avant de nettoyer l'appareil.

FILTRES À GRAISSES

Les filtres à graisse doivent être nettoyé de manière régulière. Vous pouvez le nettoyer au lave-vaisselle à haute température sans ajouter détergent.

FILTRE À CHARBON

Le filtre à charbon doit se remplacer tous les 2-4 mois selon l'utilisation. Assurez le remplacement plus fréquent si votre cuisson génère beaucoup de graisses, comme les sautés. Ces filtres ne sont pas lavables et réutilisable. Voir les instructions d'installation fournies au niveau du filtre à charbon.

NETTOYAGE DE L'ACIER INOXYDABLE

Oui:

• Il convient de nettoyer régulièrement avec un chiffon et de l'eau tiède additionné de produit détergent doux ou de détergent vaisselle liquide.
• Vous pouvez également utiliser un nettoyant ménager spécialisé pour l'acier inoxydable.

Non:

• Il ne faut pas utiliser les tissus d'acier ou d'acier inoxydable ou tout autre grattoir pour éliminer les saletés tenaces.
• Il ne faut pas utiliser des nettoyants agressifs ou abrasifs.
• Il ne faut pas laissez la poussière de plâtre ou tout autre résidu de construction atteindre la hotte. Couvrez la hotte pendant la construction/rénovation afin d'assurer qu'aucune poussière ne colle à la surface de l'acier inoxydable.

Éviter lors du choix d'un détergent:

• Tout détergent contenant de l'eau de Javel corrode l'acier inoxydable.
• Tout produit contenant le chlorure, le fluorure, l'iodure ou le bromure détériore rapidement la surface.
• Tous les produits combustibles utilisés pour le nettoyage, tels que l'acétone, l'alcool, l'éther, le benzol, etc. sont très probablement explosifs et il est interdit de les utiliser à proximité.

NETTOYAGE DES FINITIONS PEINTES:

Il faut les nettoyer avec de l'eau tiède et un détergent doux. En cas de décoloration, utilisez un produit de polissage de finition comme le polissage pour automobile(NE PAS utiliser un nettoyant abrasif rugueux

Avant de nettoyer, de réparer ou de remplacer des accessoires, veillez à couper l'alimentation avant toute opération, afin d'éviter les chocs électriques, les dommages au corps humain et même de mettre en danger la sécurité des personnes!

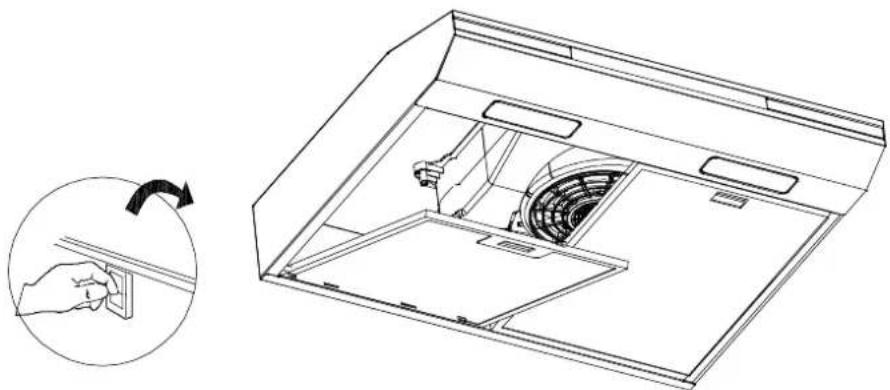

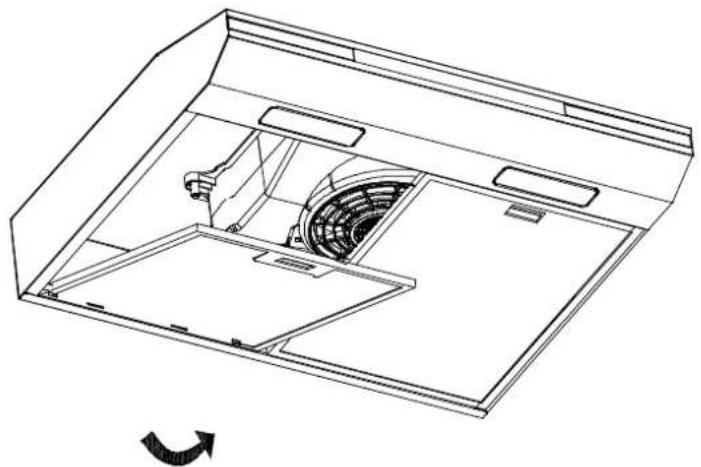

1. Éteignez la hotte et débranchez la prise de courant. Détachez le iltre à graisse afin de pouvoir remplacer la lampe LED.

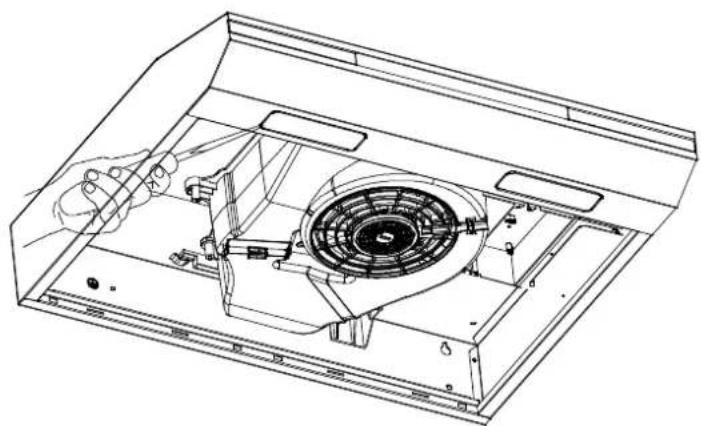

1. Poussez le support de la lampe LED hors du boîtier à la main, ou utilisez un tournevis à fente pour saisir la lampe LED sur les bords, puis retirez la lampe LED et le câble ensemble.

Nettoyage et Entretien

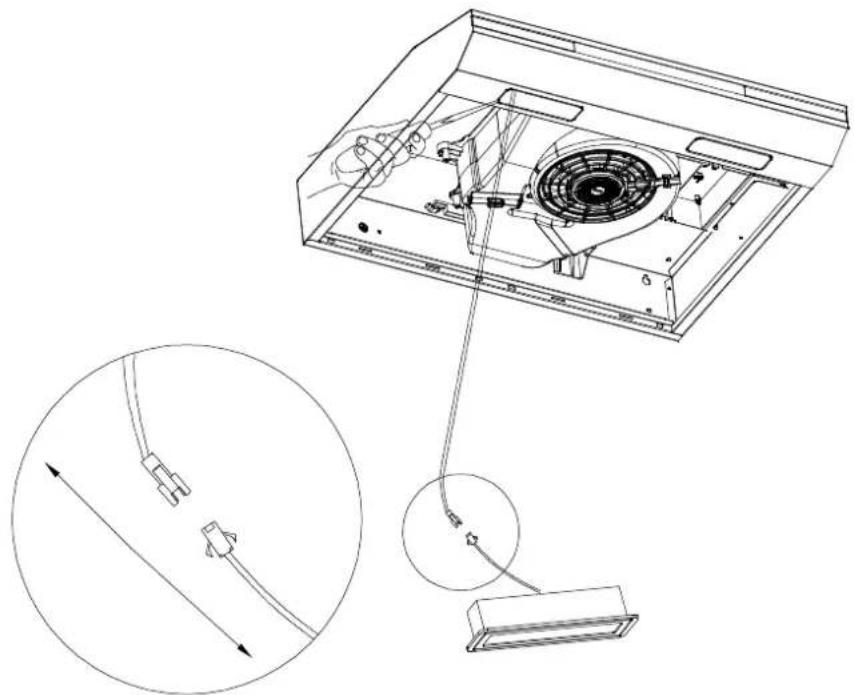

1. Ouvrez le couvercle de protection de l'alimentation, retirez la fiche et remplacez le modèle correspondant de la lampe LED.

1. Remettez le filtre à graisse en place, vous êtes prêt à partir.

Problème	Cause possible	Solution
La hotte aspirante ne s'allume pas	Pas d'alimentation électrique	Assurez-vous que la hotte est branchée dans une prise électrique. Testez la prise avec un autre appareil si elle ne fonctionne pas.
Ma hotte est peu performante	Ventilation inadéquate	Assurez-vous que la cuisine est suffisamment ventilée pour permettre l'entrée d'air frais.
	La hotte et la table de cuisson sont trop éloignées l'une de l'autre.	La distance optimale est de 65 à 75 cm au-dessus de la table de cuisson pour une meilleure extraction.
	Vérifiez et assurez-vous que le ruban adhésif qui maintient les volets du clapet au niveau du trou d'aération est retiré avant l'utilisation.	Retirez le ruban adhésif qui maintient le clapet
	Filtres à graisse obstrués par l'accumulation de graisse	Nettoyez les filtres à graisse ou remplacez-les.
	Filtres à charbon bouchés par l'accumulation de graisses	Remplacer les nouveaux filtres à charbon
	Le moteur tourne mais pas d'extraction	Veuillez contacter le service clientèle du CIARRA
Ma hotte est bruyante	Vérifiez l'intérieur de la hotte pour voir s'il y a des débris détachés et retirez-les.	Veuillez contacter le service clientèle du CIARRA
	Si le bruit provient du moteur, veuillez contacter notre service d'assistance à la clientè le.
Les lumières ne fonctionnent pas	La lumière est endommagée	Remplacez la lampe par une lampe LED neuve ; retirez les filtres à graisse, passez la main à l'intérieur derrière le panneau de commande et localisez le fil avec le clip derrière le boîtier de la lampe.
	La borne du fil d'éclairage est desserrée	Réinitialiser la connexion

Si le problème existe encore après les vérifications ci-dessus, n'hésitez pas à contacter le service à la clientèle CIARRA pour obtenir les aides et les soutiens.

Protection de l'environnement

Il ne faut pas mélanger les déchets de produits électriques avec les ordures ménagères, et il doit faire l'objet d'une collecte spécifique à ce type de déchets. Contactez les autorités locales ou votre détaillant pour obtenir plus d'informations sur le recyclage.

Cet appareil est certifié conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à prévenir des effets nuisibles à l'environnement et à la santé, qui pourraient autrement être causé par une mise au rebut inadéquate de ce produit.

Le symbole figurant sur le produit et sur la documentation qui l'accompagne indique que cet appareil ne doit être traité comme déchet ménager mais doit être remis à un centre de collecte spécialisé dans le recyclage des équipements électriques et électroniques.

La mise en rebut de ce produit doit être effectuée conformément aux réglementations environnementales locales en matière d'élimination des déchets.

Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil.

ciarra

Make life easier

Caro cliente:
