BEDIENUNGSANLEITUNG CBCB6921 CIARRA

Sehr geehrte Kunden:

Vielen Dank für Ihren Einkauf, bitte lesen Sie diese Bedienungsanleitung vor der Installation & Verwendung sorgfältig durch.

Bei Fragen kontaktieren Sie uns bitte unter:

E-mail: [e-mail]

INHALT

Sicherheit 22-23

Spezifikationen----24

Vor der Verwendung der Dunstabzugshaube----25

Vorbereitung für die Installation----26

Installation----27-31

Installation der Dunstabzugshaube----27-29

Installation von Aktivkohlefiltern----30-31

Bedienung 32

Reinigung und Instandhaltung----33-35

Fettfilter----33

Aktivkohlefilter ----33

Reinigung von Edelstahl 33

Reinigung von Lackierten Oberflächen ----33

LED Ersatz----34-35

Störungssuche 36

Umweltschutz ---- 37

!WARNUNG

Um das Risiko von Feuer, Stromschlag oder Verletzungen von Personen zu verringern, beachten Sie bitte Folgendes:

■ Verwenden Sie bitte dieses Gerät nur in der vom Hersteller vorgesehenen Weise. Bei Fragen kontaktieren Sie bitte den Hersteller unter der in der Garantie angegebenen Adresse oder Telefonnumme.

■ Trennen Sie die Dunstabzugshaube von der tromversorgung, bevor Sie das Gerät warten oder reinigen.

■ Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Verwendung des Geräts eingewiesen.

■ Installationsarbeiten und elektrische Verkabelung, einschließlich Brandschutzkonstruktionen müssen von einer qualifizierten Person gemäß allen geltenden Vorschriften und Normen durchgeführt werden.

■ Für die ordnungsgemäße Verbrennung und Abführung von Gasen durch den Rauchabzug (Kamin) von Brennstoffverbrennungsanlagen wird ausreichend Luft benötigt, um ein Zurückziehen zu verhindern.

■ Beschädigen Sie beim Schneiden oder Bohren in Wände oder Decken keine elektrischen Leitungen und andere versteckte Einrichtungen.

■ Kanalventilatoren müssen immer nach außen entlüftet werden.

■ Stellen Sie sicher, dass die Vorschriften der örtlichen Behörden bezüglich der Ableitung der Abluft eingehalten werden.

■ Dieses Gerät muss geerdet werden.

■ Wenn die geltenden örtlichen Vorschriften restriktivere Installations- und/oder Zertifizierungsanforderungen enthalten, haben die vorgenannten Anforderungen Vorrang vor denen dieses Dokuments, und der Installateur verpflichtet sich, diese auf eigene Kosten einzuhalten.

■ Reinigen Sie bitte den Lüfter regelmäßig. Es darf sich kein Fett auf dem Lüfter, den Filtern oder in den Abluftkanälen ansammeln.

Warnung: Wenn die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung installiert werden, können elektrische Gefahren entstehen.

WARNUNG

UM DAS VERLETZUNGSRISIKO VON PERSONEN BEI DER VERANSTALTUNG ZU REDUZIEREN BEACHTEN SIE BEI EINEM REIHE TOP FETTFEUER FOLGENDES\*:

1. ERSTICKEN SIE BITTE DIE FLAMMEN mit einem dicht schließenden Deckel, Backblech oder Metallschale und schalten Sie dann den Brenner aus. Achten Sie darauf, Verbrennungen zu vermeiden. WENN DIE FLAMMEN NICHT SOFORT erlöschen, evakuieren und rufen Sie bitte die Feuerwehr an.
2. NEHMEN SIE BITTE NIEMALS EINE FLAMMENDE PFANNE AUF - Sie könnten sich somit verbrennen.
3. VERWENDEN SIE BITTE KEIN WASSER, einschließlich nasser Geschirrtücher oder Handtücher. Dies kann eine heftige Dampfexplosion verursachen.
4. Verwenden Sie einen Feuerlöscher NUR, wenn:

a) Sie besitzen einen Feuerlöscher der Klasse ABC und wissen, wie man ihn bedient.
b) Das Feuer ist klein und befindet sich in dem Bereich, in dem es begonnen hat.
c) Die Feuerwehr ist bereits angerufen worden.
d) Sie können das Feuer mit dem Rücken zu einem Ausgang bekämpfen.

VORSICHT

■ Nur für Gebrauch im Innenbereich.
Nur zur allgemeinen Belüftung. Das Gerät darf nicht zum Abführen gefährlicher oder explosiver Materialien und Dämpfe verwendet werden.
■ Befolgen Sie immer die Anforderungen vom Hersteller des Kochgerätes hinsichtlich der Belüftungsanforderungen.
Um die Brandgefahr zu verringern und die Luft ordnungsgemäß abzuführen, muss die Abluft nach außen geleitet werden – Lassen Sie die Luft nicht in Innenräume oder in Dachböden, Zwischendecken oder Garagen ab.
Es wird empfohlen, bei der Installation, Wartung oder Reinigung eine Schutzbrille und Handschuhe zu tragen.
■ Lesen Sie bitte das Typenschild auf dem Produkt für weitere Informationen und Anforderungen.

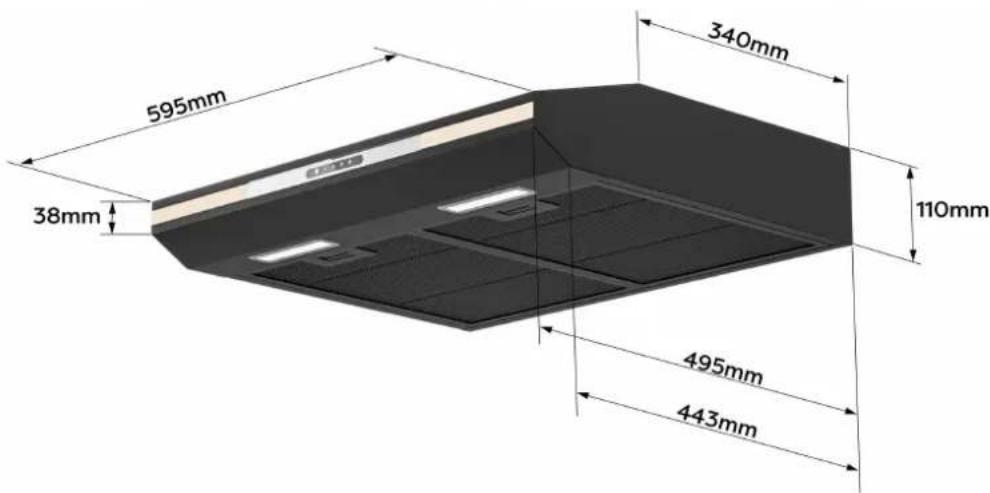

595mm 38mm 340mm 110mm 495mm 443mm

Stromspannung	220V-240V~ 50Hz
Motorleistung	1 x 55W
Leistung von Lampen	2 x 1 W
Gerätedimension	595*495*110mm(W x T x H)
Hinweis: Der Hersteller behält sich das Recht vor, technologische Verbesserungen oder Modifikationen ohne vorherige Ankündigung vorzunehmen.

Vor der Verwendung der Dunstabzugshaube

VORSICHT: Bevor Sie mit der Installation fortfahren, überprüfen Sie, ob Teile fehlen oder beschädigt sind, wenden Sie sich an den Hersteller.

Beachten Sie alle geltenden Gesetze und Verordnungen. Lassen Sie die Dunstabzugshaube von einem qualifizierten Techniker installieren. Es liegt in der Verantwortung des Installateurs, die auf dem Typenschild des Modells/der Seriennummer angegebenen Installationsabstände einzuhalten. Der Hersteller lehnt jede Verantwortung für unsachgemäße Installation ab und übernimmt keine Garantie für das Gerät im Falle von Schäden, die durch unsachgemäße Installation verursacht wurden

COMPONENTS:

Part 1: 4*30mm Schrauben X 6

Part 5: Dunstabzugshaube X1

Part 2: Steckdose X6

Part 3: Baugruppe Luftauslass X1

Part 7: Kohlefilter X1

Part 4: Abdeckung der Entlüftung X1

Part 8: Externer Stecker für Zyklusbetrieb X1

SIE BRAUCHEN DIESE WERKZEUGE FÜR DIE INSTALLATION

1.Schutzhandschuhe

1. Doppelseitiges Klebeband oder Klebeband

2.Wasserwaage Lineal

1. Kreuzschlitzschraubendre her Satz

3.Maßband

6.Elektrischer Bohrer und 8 mm Bohre

Vorbereitung für die Installation

Vorbereitung für die Installation:

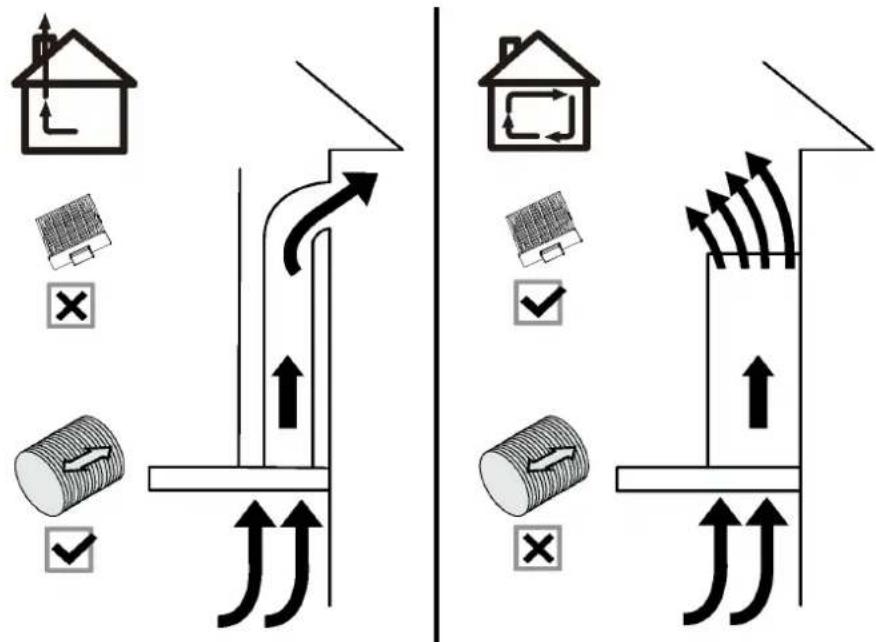

a) Umluftbetrieb

Umluftmodus: Umluft mit Aktivkohlefilter (erforderlich), die Gerüche und Odeure können durch die obere Entlüftungsöffnung gefiltert und entlüftet werden und das Auspuffrohr wird nicht benötigt.

Absaugmodus: Sie können das 1,5 m lange Aluminium-Auspuffrohr mit einem Durchmesser von 120 mm zum Absaugen installieren.

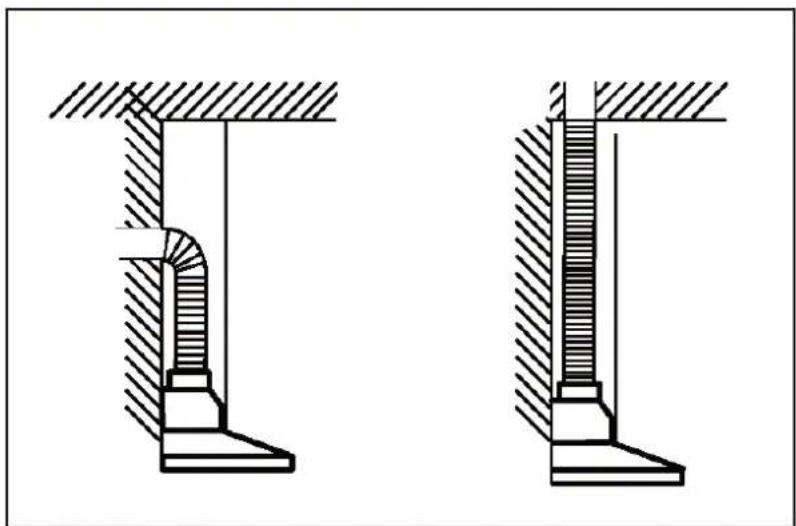

b) Verwenden Sie nach Möglichkeit mindestens 60 cm gerade Strecken vor allen Kurven. Für die beste Leistung bei längeren Kanalstrecken sind möglicherweise größere Luftkanäle erforderlich.

c) Schließen Sie die Stromversorgung vor der Installation nicht an.

Installieren Sie die Dunstabzugshaube

(Absaugung):

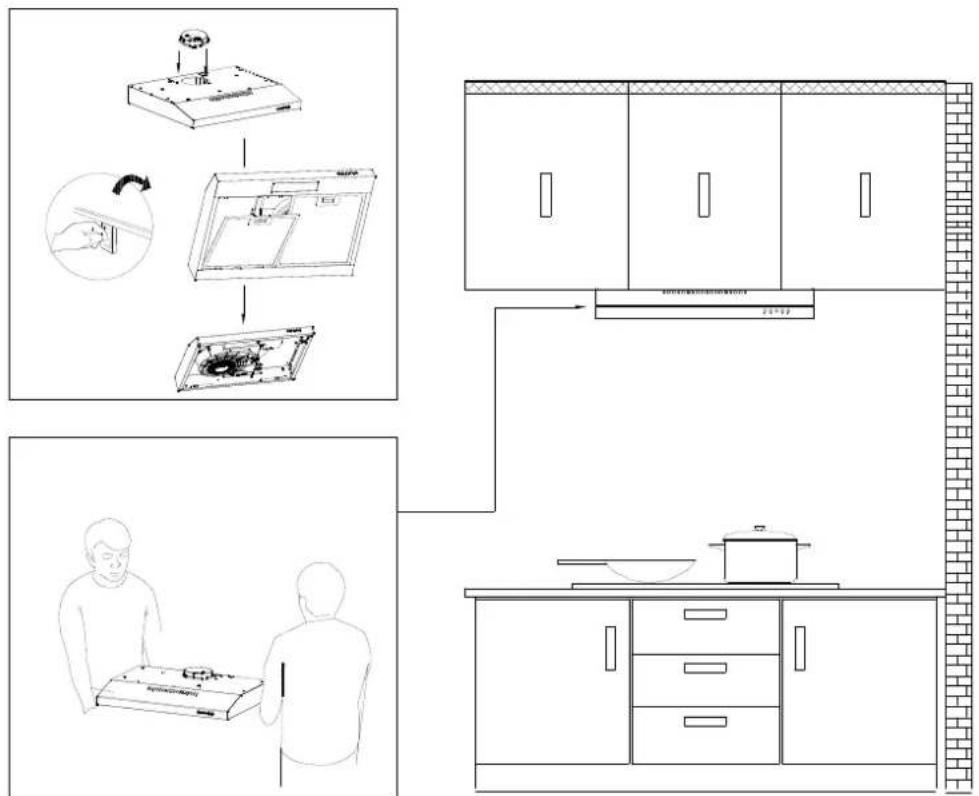

1) Entfernen Sie alle Schutzfolien von der Haube und/oder Teilen.

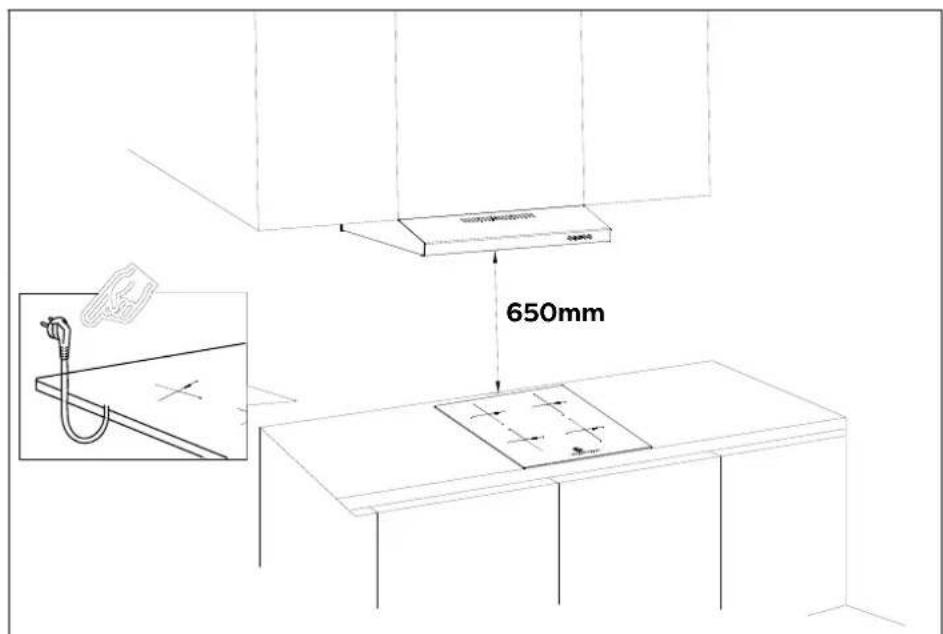

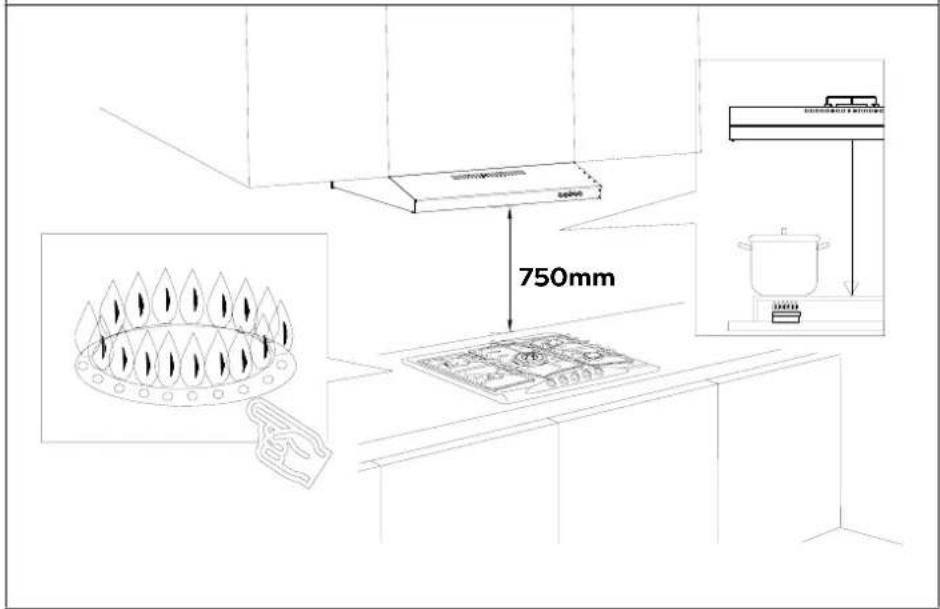

2) Empfohlene Installationshöhe: 65\~75cm über dem Kochfeld für beste Absaugung.

◆ Erforderliche Höhe über Gaskochfeld: 750 mm;
◆ Erforderliche Höhe über Elektrokochfeld: 650 mm.

650mm

750mm

Installation

3) Setzen Sie den Auslass auf die Dunstabzugshaube. Entfernen Sie den Aluminium-Fettfilter Entfernen Sie den Aluminium-Fettfilter und stellen Sie die Dunstabzugshaube unter den Schrank.

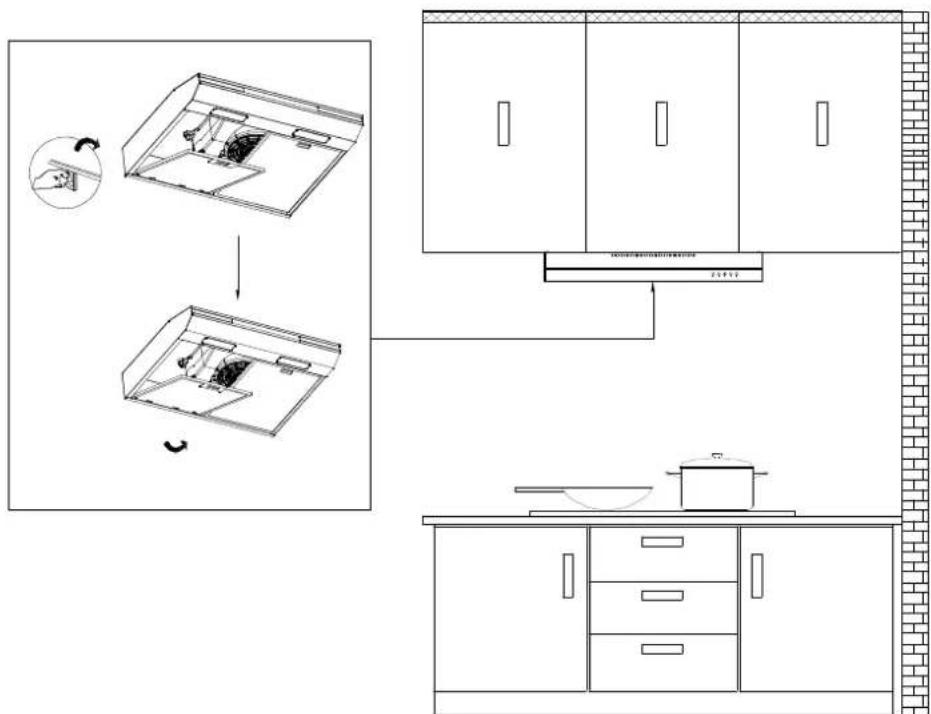

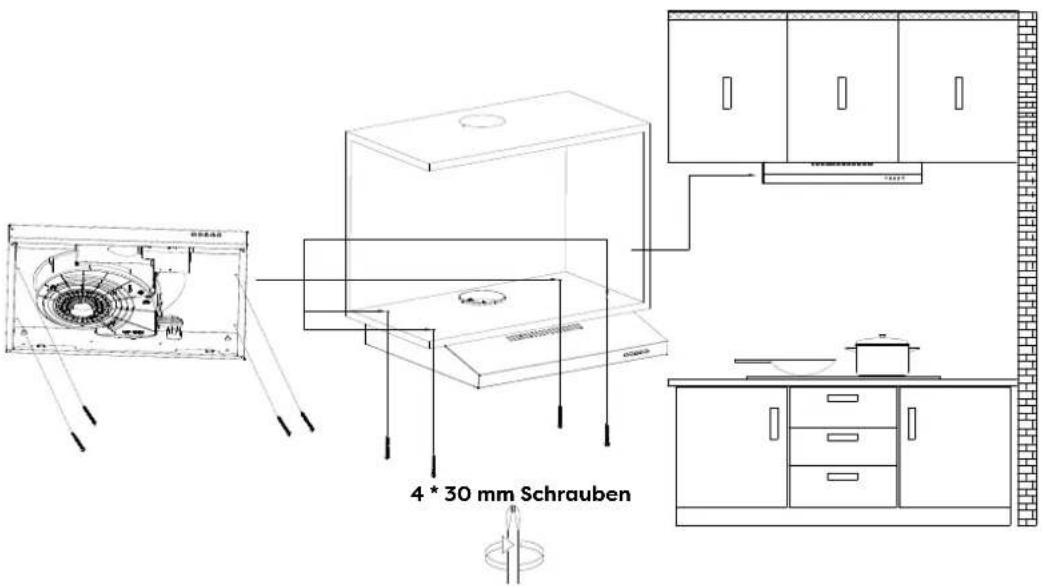

4) Richten Sie die Belüftungsöffnung der Dunstabzugshaube mit der Lüftungsöffnung des Schranks an der Unterseite aus. Führen Sie das Netzkabel durch das Loch der Stromversorgung und dann verriegeln Sie die Dunstabzugshaube an der entsprechenden Position mit vier 4*30mm-Schrauben.

4 * 30 mm Schrauben

5) Setzen Sie den Fettfilter wieder auf die Dunstabzugshaube.

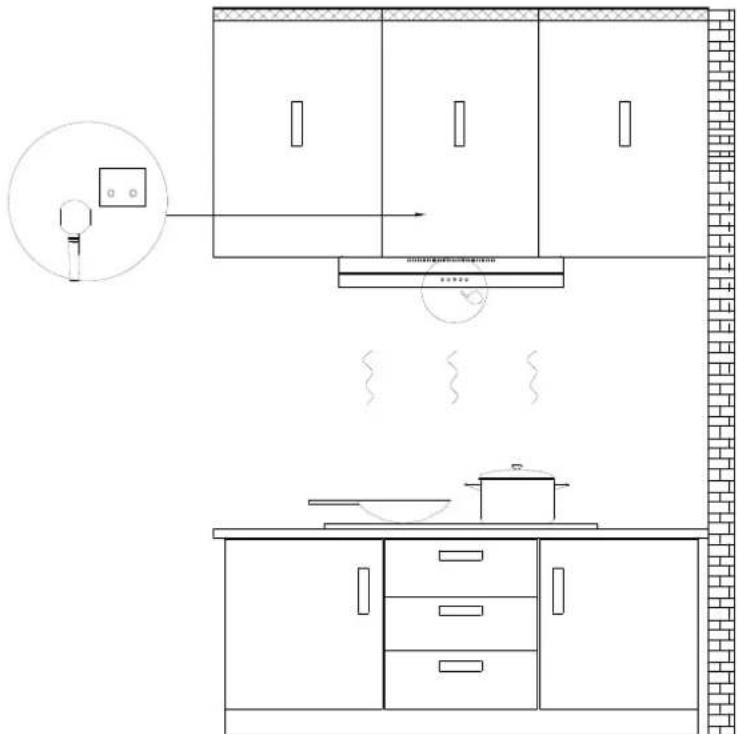

6) Schließen Sie die Stromversorgung an, schalten Sie die LED-Beleuchtung ein/aus und prüfen Sie, ob die Funktionen ordnungsgemäß funktionieren.

Stellen Sie sicher, dass Sie das Klebeband vom Dämpfer entfernen und überprüfen Sie, ob der Dämpfer frei geöffnet und geschlossen werden kann, sonst macht er der Lärm und die Dunstabzugshaube wackelt.

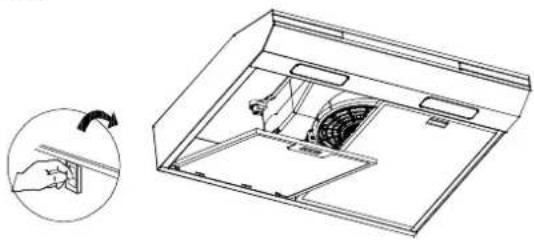

Kohlefilter montieren (Recycling):

1. Ein Kohlefilter kann verwendet werden, um Gerüche einzufangen. Um den Kohlefilter zu installieren, muss zuerst der Fettfilter abgenommen werden. Drücken Sie die Verriegelung und ziehen Sie ihn nach unten.

1. Setzen Sie den Aktivkohleeinsatz in die in der Abbildung gezeigte position ein.

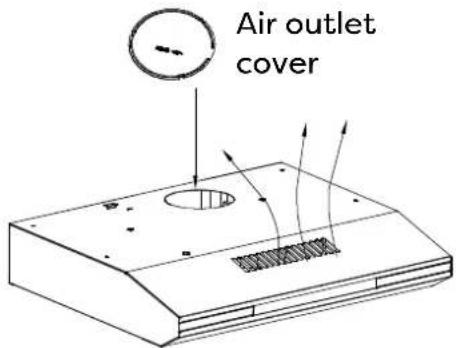

1. Die Luftauslassabdeckung sollte an der im Diagramm gezeigten Position installiert werden, um im internen Umluftmodus zu sein.

Vergewissern Sie sich, dass der Aktivkohlefilter fest verriegelt ist.

Wenn der Aktivkohlefilter installiert ist, wird die Saugleistung der Dunstabzugshaube vermindert werden.

Der Kohlefilter sollte je nach Einsatzbedingungen alle 2-4 Monate gewechselt werden.

Scannen Sie den QR-Code, um das Video zur Installation des Aktivkohlefilters aufzurufen.

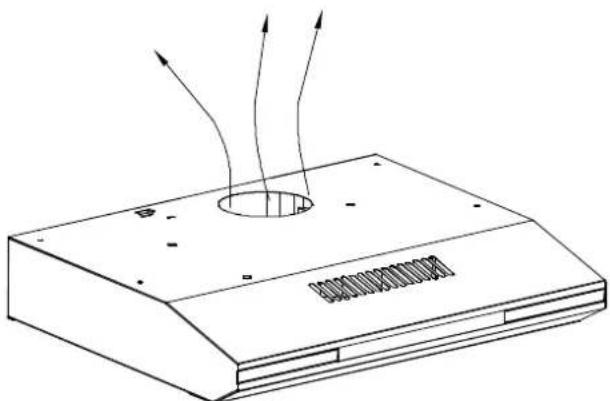

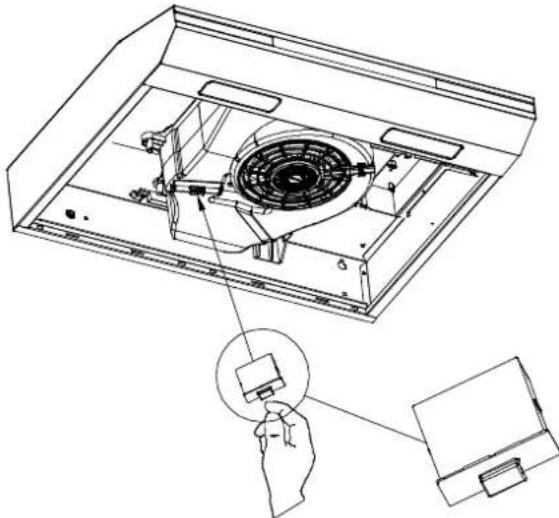

1. Wenn Sie keine Aktivkohle installieren, installieren Sie einen externen Zyklusmodus Stecker ein.

1. Die Luftauslassbaugruppe sollte an der im Diagramm gezeigten Position installiert werden, um im externen Umluftmodus zu sein.

Schalten Sie die Dunstabzugshaube immer ein, bevor Sie mit dem Kochen beginnen, damit ein Luftstrom in der Küche entsteht.

Lassen Sie das Gebläse nach dem Ausschalten der Dunstabzugshaube einige Minuten lang laufen, um die Luft zu reinigen. Dies trägt dazu bei, dass die gesamte Küche sauber und frisch bleibt.

Elektronische Tasten

Bedienen Sie die Dunstabzugshaube wie folgt:

1 2 3

Standby-Modus

Nachdem die Dunstabzugshaube eingestöpselt hat, ertönt der Summer und alle Kontrollleuchten leuchtet 1 Sekunde und dann aus. Die Dunstabzugshaube geht in den Standby-Modus. Die Kontrollleuchte der Taste [ ] blinkt weiterhin regelmäßig. Wenn 60 Sekunden lang kein Betrieb erfolgt ist, wechselt die Dunstabzugshaube in den Schlafmodus. Wenn eine Bedienung erforderlich ist, drücken Sie kurz eine beliebige Taste, um die Dunstabzugshaube zu starten.

ON/OFF button

Halten Sie diese Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten, und drücken Sie sie kurz, um das Gerät auszuschalten.

1 Taste für niedrige Geschwindigkeit

Für eine fast geräuschlose Belüftung; oder kochen mit sehr wenig Rauch und Dampf.

2 Taste für mittlere Geschwindigkeit

Für Ihre täglichen kulinarischen Zwecke.

3 Taste für hohe Geschwindigkeit

Beim Braten oder Kochen mit besonders starker Geruchs- und Dunstentwicklung können Sie die Taste verwenden.

Licht Ein/Aus

Wenn Sie die Taste einmal drücken, schalten Sie die LED-Beleuchtung in der Stufe 1 ein. Drücken Sie das zweite Mal, schalten Sie die LED-Beleuchtung in der Stufe 2 ein und wird die Beleuchtung heller. Drücken Sie ein drittes Mal, schalten Sie die LED-Beleuchtung aus.

Die ordnungsgemäße Wartung der Dunstabzugshaube gewährleistet die ordnungsgemäße Leistung des Geräts. Ziehen Sie vor der Reinigung des Gerätes den Netzstecker oder trennen Sie die Dunstabzugshaube von der Stromversorgung.

FETTFILTER

Die Fettfilter sollten regelmäßig gereinigt werden. Kann in der Spülmaschine bei hoher Temperatur ohne Verwendung von Reinigungsmitteln gereinigt werden.

KOHLENSTOFFFILTER

Der Aktivkohlefilter sollte je nach Einsatzbedingungen alle 2-4 Monate gewechselt werden. Ersetzen Sie ihn häufiger, wenn Ihr Kochstil viel Fett erzeugt, wie zum Beispiel beim Pfannenrühren. Diese Filter sind nicht waschbar und können nicht wiederverwendet werden. Lesen Sie bitte die den Aktivkohlefilter bei gepackten Installationsanweisungen.

EDELSTAHL REINIGUNG

Ja:

• Reinigen Sie bitte den Edelstahl regelmäßig mit einem sauberen Tuch oder Lappen, der mit warmem Wasser und milder Seife oder flüssigem Geschirrspülmittel getränkt ist.
• Sie können auch einen speziellen Haushaltsreiniger für Edelstahl verwenden.

Nicht:

• Entfernen Sie hartnäckigen Schmutz mit Stahl oder Edelstahlwolle oder anderen Schabern.
• Verwenden Sie scharfe oder scheuernde Reinigungsmittel.
• Lassen Sie Gipsstaub oder andere Baurückstände in die Haube gelangen. Decken Sie während des Baus / der Renovierung die Dunstabzugshaube ab, um sicherzustellen, dass kein Staub an der Edelstahloberfläche haftet.

Vermeiden Sie bei der Auswahl eines Waschmittels bitte:

• Alle Reinigungsmittel, die Bleichmittel enthalten. Sie können Edelstahl angreifen.
• Alle Produkte, die Chloride, Fluoride, lodide und Bromide enthalten. Sie verschlechtern die Oberflächen schnell.
• Alle zur Reinigung verwendeten brennbaren Produkte wie Aceton, Alkohol, Ether, Benzol usw. Sie sind hochexplosiv und sollten niemals in der Nähe einer Dunstabzugshaube verwendet werden.

REINIGUNG VON LACKIERTEN OBERFLÄCHEN:

Reinigen Sie lackierte Oberfläche nur mit warmem Wasser und einem milden Reinigungsmittel. Wenn Verfärbungen auftreten, verwenden Sie eine Politur wie Autopolitur(Verwenden Sie bitte KEINEN groben Scheuermittel oder Porzellanreiniger).

Reinigung und Instandhaltung

LED-ERSATZ

■ LED-Glühbirne:

Vor dem Reinigen oder Reparieren und Ersetzen von Zubehör, bitte stellen Sie sicher, dass der Strom vor dem Betrieb ausgeschaltet ist, um einen elektrischen Schlag, Schäden am menschlichen Körper und sogar Lebensgefahr zu vermeiden!

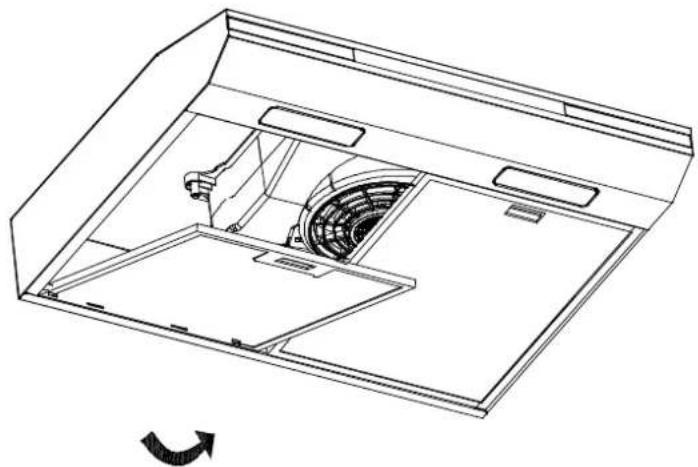

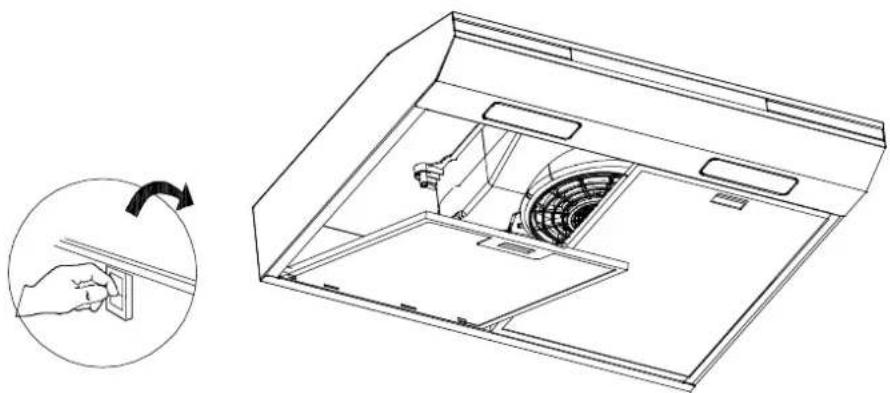

1. Schalten Sie die Haube aus und ziehen Sie den Netzstecker aus der Steckdose. Nehmen Sie den Fettfilter ab, um die LED-Lampe zu ersetzen.

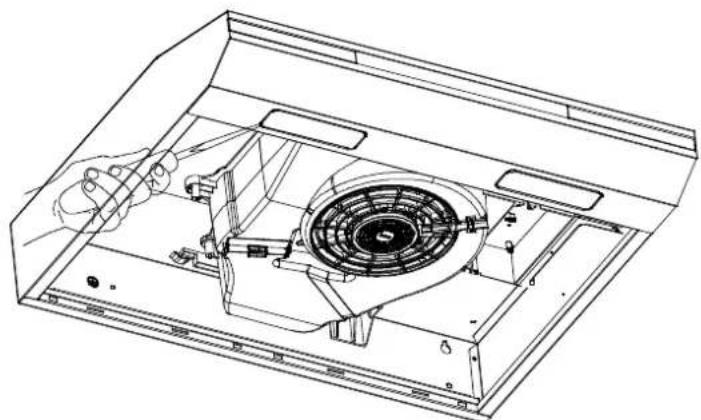

1. Drücken Sie die LED-Lampenhalterung mit der Hand aus dem Gehäuse, oder verwenden Sie einen Schlitzschraubendreher, um die LED-Lampe an den Kanten aufzuhebeln, und ziehen Sie die LED-Lampe und das Kabel zusammen heraus.

Reinigung und Instandhaltung

1. Öffnen Sie die Stromschutzabdeckung, ziehen Sie den Stecker heraus und ersetzen Sie das entsprechende Modell der LED-Lampe.

1. Bringen Sie den Fettfilter wieder an, und schon können Sie loslegen.

Problem	Mögliche Ursache	Lösung
Dunstabzugshaube schaltet sich nicht ein	Keine elektrische Versorgung	Stellen Sie sicher, dass die Dunstabzugshaube an eine Steckdose angeschlossen ist. Testen Sie die Steckdose mit einem anderen Gerät, falls sie nicht funktioniert.
Meine Dunstabzugshaube hat eine schlechte Leistung	Unzureichende Belüftung	Sicherstellen, dass die Küche ausreichend belüftet ist, damit Frischluft einströmen kann
	Die Dunstabzugshaube und das Kochfeld sind zu weit voneinander entfernt	Optimaler Abstand ist 65~75cm über dem Kochfeld für beste Absaugung
	Prüfen Sie, ob das Klebeband, das die Klappen an der Lüftungsöffnung festhält, vor der Verwendung entfernt wurde.	Entfernen Sie das Klebeband, das den Dämpfer festhält.
	Durch Fettablagerungen verstopfte Fettfilter	Reinigen Sie die Fettfilter oder tauschen Sie die Fettfilter aus.
	Durch Fettablagerungen verstopfte Kohlefilter	Neue Kohlefilter auswechseln
	Motor läuft, aber keine Absaugung	Bitte kontaktieren Sie den CIARRA-Kundendienst
Meine Dunstabzugshaube ist laut	Prüfen Sie das Innere der Dunstabzugshaube auf lose Verschmutzungen und entfernen Sie	Bitte kontaktieren Sie den CIARRA-Kundendienst
	Wenn das Geräusch vom Motor herrührt, wenden Sie sich bitte an unseren Kundendienst
Die Lichter funktionieren nicht	Licht ist beschädigt	Ersetzen Sie die LED-Lampe durch eine neue; entfernen Sie die Fettfilter, greifen Sie hinter das Bedienfeld und suchen Sie das Kabel mit dem Clip hinter dem Lichtgehäuse.
	Der Anschluss des Lichtkabels ist lose	Zurücksetzen der Verbindung

Wenn das Problem nach den oben genannten Prüfungen weiterhin besteht, wenden Sie sich bitte an das CIARRA-Kundendienstzentrum, um Hilfe zu erhalten.

Alte elektrische Produkte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie die Produkte, wo entsprechende Einrichtungen vorhanden sind. Wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, um Informationen zum Recycling zu erhalten.

Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte (WEEE) gekennzeichnet.

Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, leisten Sie einen Beitrag dazu, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden, die andernfalls durch einen unangemessenen Umgang mit diesem Produkt verursacht werden könnten.

Das Symbol auf dem Produkt weist darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf. Stattdessen ist es an die zuständige Sammelstelle für das Recycling von Elektro und Elektronik-Geräten zu übergeben.

Die Entsorgung muss gemäß den örtlichen Umweltvorschriften für die Abfallentsorgung vorgenommen werden. Für weitere Informationen zur Behandlung, Rückgewinnung und Recycling dieses Produkts kontaktieren Sie bitte das örtliche Bürgeramt, Ihren Hausmüllentsorgungsdienst oder das Geschäft, in dem Sie das Produkt gekauft haben.

ciarra

Make life easier
