Caractéristiques	Détails
Type de produit	Fontaine d'eau
Matériaux	Acier inoxydable
Dimensions	Variable selon le modèle (8320 ou 8325)
Capacité	Conçue pour un usage public ou industriel
Installation	Fixation murale recommandée
Entretien	Nettoyage régulier avec des produits non abrasifs
Sécurité	Conforme aux normes de sécurité en vigueur
Utilisation	Pour un accès facile à l'eau potable
Accessoires inclus	Robinet et système de drainage
Garantie	Variable selon le distributeur

FOIRE AUX QUESTIONS - 8320-8325 Haws

Comment installer le Haws 8320-8325 ?

Pour installer le Haws 8320-8325, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer l'appareil sur une surface stable et de respecter les recommandations de distance par rapport à d'autres équipements.

Quels sont les accessoires fournis avec le Haws 8320-8325 ?

Le Haws 8320-8325 est généralement livré avec tous les accessoires nécessaires pour son installation, y compris des vis, des supports et un manuel d'utilisation. Vérifiez l'emballage pour vous assurer que tout est présent.

Que faire si le Haws 8320-8325 ne fonctionne pas ?

Si le Haws 8320-8325 ne fonctionne pas, vérifiez d'abord l'alimentation et assurez-vous que tous les branchements sont sécurisés. Consultez le manuel pour des solutions de dépannage spécifiques.

Comment nettoyer le Haws 8320-8325 ?

Pour nettoyer le Haws 8320-8325, utilisez un chiffon doux et un détergent non abrasif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Où puis-je trouver des pièces de rechange pour le Haws 8320-8325 ?

Les pièces de rechange pour le Haws 8320-8325 peuvent être commandées auprès du fabricant ou de revendeurs autorisés. Consultez le site web de Haws pour plus d'informations.

Quelle est la garantie du Haws 8320-8325 ?

Le Haws 8320-8325 est généralement couvert par une garantie limitée de 1 an. Pour des détails spécifiques sur la garantie, veuillez consulter le manuel ou le site web de Haws.

Comment signaler un problème avec le Haws 8320-8325 ?

Pour signaler un problème avec le Haws 8320-8325, contactez le service client de Haws par téléphone ou par e-mail, en fournissant des détails sur le problème rencontré et le modèle de l'appareil.

Le Haws 8320-8325 est-il conforme aux normes de sécurité ?

Oui, le Haws 8320-8325 respecte les normes de sécurité en vigueur. Vérifiez les spécifications du produit dans le manuel pour plus d'informations sur sa conformité.

MODE D'EMPLOI 8320-8325 Haws

01/20 Modèle 8320-8325/8320CRP Page 1 sur 5

No. 0002080170 (22) Modèle 8320-8325/8320CRP Dispositif de lavage oculaire et facial

REMARQUE POUR L’INSTALLATEUR : Veuillez laisser cette documentation au service d’entretien.

HAWS garantit que ce produit spécifique est garanti contre tout défaut de matériau ou de fabrication pendant une période d’un an à compter de la date d’expédition. La responsabilité de Haws dans le cadre de cette garantie sera dégagée par la fourniture gratuite, FOB à l’usine de Haws, de toute marchandise ou partie de marchandise qui, après inspection, semblera à la société être constituée de matériaux défectueux ou de fabrication de première classe, à condition que la réclamation soit faite par écrit à Haws dans un délai raisonnable après réception du produit. Lorsque qu’une réclamation est déposée pour défaut de matériel, la ou les pièces défectueuses devront être envoyées à la Société aux fins d’inspection. HAWS ne peut pas être tenue responsable des coûts de réparation, de modification ou de remplacement, ou de tout déboursé connexe fait par le propriétaire ou ses représentants, sauf réception d’une autorisation écrite de la part de HAWS, Sparks, Nevada. HAWS n’est pas responsable de tout dommage causé par des pièces défectueuses ou des vices de fabrication, sauf en cas de remplacement tel que précisé plus haut. L’acheteur accepte que Haws n’émet aucune autre garantie, expresse ou implicite, au-delà des garanties mentionnées plus haut, sauf en titre, relativement à tout produit ou équipement vendu ci-dessous; en outre, HAWS ne peut pas être tenue responsable des dommages généraux, spéciaux ou séquentiels qui pourraient être réclamés en lien avec le contrat de vente. HAWS garantit que l’équipement d’urgence qu’elle fabrique fonctionnera correctement si les instructions d’installation et d’entretien fournies sont respectées. Les dispositifs doivent aussi être utilisés aux fins précisées. Ce produit est destiné à être utilisé en complément d’un traitement de premier secours. En raison de la grande diversité des conditions, Haws ne peut garantir que l’utilisation de cet équipement d’urgence permettra d’éviter des blessures graves ou l’aggravation de blessures existantes ou antérieures. AUCUNE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, N’EST AUTORISÉE, FOURNIE OU ÉMISE PAR HAWS. EN CAS DE DIFFICULTÉS LORS DE L’INSTALLATION DE CE MODÈLE, VEUILLEZ TÉLÉPHONER AUX NUMÉROS SUIVANTS : POUR LES PIÈCES, TÉLÉPHONEZ AU : 1-800-766-5612 1-888-640-429701/20 Modèle 8320-8325/8320CRP Page 2 sur 5

EMPLACEMENT DU DISPOSITIF : La douche d’urgence modèle 8320/8320CRP/8325 doit être installée à proximité immédiate des zones susceptibles d’être le lieu d’accidents. Il doit être clairement identifié, dégagé de tout obstacle et facile d’accès. CONDUITE D’ALIMENTATION : La dimension minimale recommandée est de 1 1/4 po/s avec une pression d’écoulement manométrique de 30 à 90 psi (de 2 à 6 ATM). Si les sédiments ou le contenu minéral sont problématiques, il est recommandé d’installer un préfiltre. RACCORDS DE PLOMBERIE : L’entrée d’alimentation est femelle de 1 1/4 po IPS. La sortie d’évacuation est femelle de 1-1/4 po IPS.

MÉTHODE D’INSTALLATION

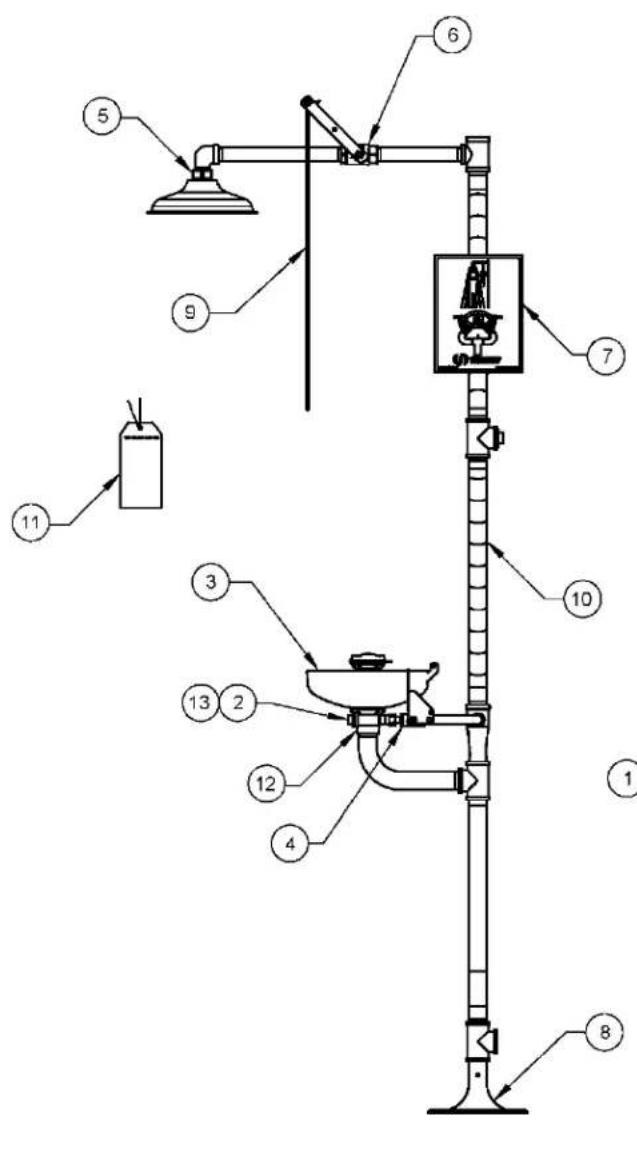

Consultez le schéma d’installation pour plus de détails. Utilisez de la pâte d’étanchéité pour joint PST #565 (Loctite sur tous les raccords. ÉTAPE 1 : Préparez la fondation de la douche d’urgence en suivant le gabarit de bride de plancher. ÉTAPE 2 : Lorsque la fondation de la douche d’urgence est prête, fixez la bride de plancher à la fondation. Utilisez des fixations d’au moins 3/8 po (non fournies). ÉTAPE 3 : Fixez le connecteur inférieur (1-1/4 po) à la bride de plancher. ÉTAPE 4 : Fixez le mamelon (1-1/4 po x 21-1/2 po) et la boucle de l’unité de lavage oculaire au connecteur inférieur et serrez, en prenant appui sur le pli de la conduite d’évacuation de la boucle pour faire levier. ÉTAPE 5 : Fixez le mamelon (1-1/4 po x 24 po) et le connecteur (1 1/4 po) à la boucle et serrez au couple adéquat. ÉTAPE 6 : Fixez le mamelon (1-1/4 po x 24 po) et le connecteur (1-1/4 po x 1-1/4 po x 1 po) et serrez au couple adéquat. ÉTAPE 7 : Fixez la vanne avec le mamelon (1 po x 9 po) au connecteur et serrez à l’aide d’une clé à mâchoires. ÉTAPE 8 : Assemblez le coude mâle et femelle (1 po) sur le mamelon (1 po x 12-1/2 po). Fixez le mamelon sur la vanne. ÉTAPE 9 : Assemblez la pomme de douche sur le coude mâle et femelle (1 po). ÉTAPE 10 : Assemblez le placard sur le dispositif. Utilisez la sangle, les vis, les rondelles et les écrous fournis pour monter le panneau sur le montant. Le panneau doit être placé de manière à être le plus visible possible. ÉTAPE 11 : Insérez le bouchon dans le connecteur de la conduite d’alimentation facultative qui n’est pas utilisée. Avant de raccorder la conduite d’eau d’alimentation à la douche d’urgence, RINCEZ LA LIGNE ENTIÈREMENT.01/20 Modèle 8320-8325/8320CRP Page 3 sur 5

Vérifiez l’état du robinet de sectionnement principal.

Vérifiez que la pression de la ligne d’alimentation est d’au moins 30 psi (2 ATM).

Débit d’eau insuffisant pour le lavage oculaire, toutefois, le flux de la douche est suffisant.

Vérifiez que la pression de la ligne d’alimentation est d’au moins 30 psi (2 ATM).

Engorgement probable du contrôle de débit dû à une purge insuffisante de la conduite. Dévissez la pomme de l’unité de lavage oculaire et facial et retirez les quatre vis pour démonter la pomme de douche. Nettoyez le contrôle du débit et réassemblez la tête. Consultez le schéma d’installation SP65 pour les détails.

Retirez le bouchon sur le filtre en L à l’aide d’une clé hexagonale de 3/8 po afin d’accéder à la grille du filtre et de la nettoyer.

Les flux de lavage oculaire ou facial n’atteignent pas le niveau des yeux souhaité ou ne sont pas équilibrés.

Blocage possible du contrôle de débit, voir la solution mentionnée plus haut. (Le dispositif pourrait ne pas avoir été assemblé à plat).

Débit d’eau insuffisant dans la pomme de douche, le lavage oculaire est suffisant.

Engorgement probable du contrôle de débit dans la pomme de douche. Dévissez la pomme de douche du coude et nettoyez le régulateur de débit en caoutchouc.

L’eau n’est pas évacuée correctement.

Vérifiez la présence de débris dans le système d’évacuation. Vérifiez la conduite d’évacuation des eaux usées principale de votre bâtiment pour voir si elle a la capacité requise pour supporter tout le système d’évacuation.

Fuite d’eau entre les joints ou les raccords.

Resserrez tous les raccords lâches. Si la fuite persiste, l’application d’eau chaude permet dans certains cas de sceller le produit d’étanchéité pour joints mal appliqué. Attendez 30 minutes et refaites un essai. Une fuite persistante nécessitera le remontage de l’unité et de la pâte à joint supplémentaire. Pour de plus amples renseignements sur les produits Haws, consultez notre site : www.hawsco.com © 2020 Haws

Corporation – Tous droits réservés HAWS

et les autres marques de commerce utilisées dans cette documentation sont la propriété exclusive de Haws Corporation.LE PRÉSENT DOCUMENT EST VÉRIDIQUE ET EXACT AU MOMENT DE SA PUBLICATION. EN RAISON DE L’AMÉLIORATION CONSTANTE DES PRODUITS, LES SPÉCIFICATIONS ET LES MESURES PEUVENT ÊTRE MODIFIÉES SANS PRÉAVIS.
