BGMPO 141 - Climatiseur BEKO - Notice d'utilisation et mode d'emploi gratuit

Marque	Beko
Modèle	BGMPO 141
Type de produit	Unité extérieure pour système de climatisation multi-split
Dimensions (L x P x H)	805 x 554 x 330 mm
Poids net	31,6 kg
Alimentation électrique	220-240 V ~ 50 Hz, monophasé
Puissance frigorifique nominale (Pdesign C)	4,1 kW
Puissance calorifique nominale (Pdesign H)	3,7 kW (moyenne saison UE)
Réfrigérant	R32, 1100 g, PRG 675
Classe énergétique refroidissement	A++ (SEER 6,8)
Classe énergétique chauffage	A+ (SCOP 4,0)
Niveau de pression sonore (extérieur)	65 dBA
Nombre d'unités intérieures raccordables	Jusqu'à 2
Longueur maximale de tuyauterie	40 m
Dénivelé maximal	15 m
Diamètre des tuyaux (haute pression)	2 x Ø6,35 mm
Diamètre des tuyaux (basse pression)	2 x Ø9,52 mm
Fonctions spéciales	Protection compresseur, anti-air froid, dégivrage automatique, redémarrage auto, correction auto câblage/tuyauterie
Entretien	Nettoyage filtre à air toutes les 2 semaines
Sécurité	Mise à la terre obligatoire, disjoncteur différentiel ≤30 mA recommandé, installation par professionnel
Pièces détachées disponibles	Filtres à air, télécommande, kit Wi-Fi HomeWhiz
Indice de protection (extérieur)	IPX4
Nombre de pages de la notice	336

FOIRE AUX QUESTIONS - BGMPO 141 BEKO

Que faire si mon climatiseur ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Assurez-vous que les piles de la télécommande sont fonctionnelles. Si l'appareil est équipé de la protection de 3 minutes, attendez ce délai avant de redémarrer. Si le problème persiste, contactez un professionnel.

Pourquoi de la vapeur blanche sort-elle de l'unité intérieure ?

Cela est normal par temps humide ou après un dégivrage. La vapeur est due à la condensation. Si elle persiste anormalement, vérifiez le drainage.

Le climatiseur ne refroidit pas assez, que vérifier ?

Vérifiez le réglage de la température, nettoyez le filtre à air, assurez-vous que les portes et fenêtres sont fermées, et que les entrées/sorties d'air ne sont pas obstruées. Une fuite de réfrigérant peut aussi en être la cause.

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Ouvrez le panneau avant, retirez le filtre, lavez-le à l'eau tiède savonneuse, rincez et séchez-le complètement avant de le remettre en place. Nettoyez-le toutes les deux semaines.

Que signifie le voyant qui clignote sur l'unité intérieure ?

Selon le code, cela peut indiquer une protection active (ex: anti-air froid, dégivrage) ou une panne. Consultez le chapitre dépannage de la notice pour identifier le code.

Puis-je installer moi-même le climatiseur ?

Non, l'installation doit être effectuée par un professionnel qualifié. Une installation incorrecte peut causer des fuites, des chocs électriques ou un incendie.

Quelle est la température de fonctionnement minimale en mode chauffage ?

Le mode chauffage fonctionne de 0°C à 30°C à l'intérieur et de -15°C à 24°C à l'extérieur. En dessous de 0°C extérieur, il est conseillé de laisser l'appareil branché.

Comment économiser de l'énergie avec mon climatiseur ?

Réglez une température modérée, fermez les rideaux, fermez les portes et fenêtres, nettoyez les filtres régulièrement, utilisez les minuteries et le mode économique.

Le compresseur s'arrête et redémarre souvent, est-ce normal ?

Oui, le compresseur s'arrête automatiquement lorsque la température réglée est atteinte. S'il démarre et s'arrête fréquemment, vérifiez la charge de réfrigérant, l'état des filtres et la ventilation.

Que faire en cas d'odeur de brûlé ?

Éteignez immédiatement l'appareil, débranchez-le et contactez un service agréé. N'utilisez pas l'appareil avant qu'il n'ait été inspecté.

MODE D'EMPLOI BGMPO 141 BEKO

Veuillez d'abord lire le mode d'emploi !

Cher client,

Nous vous remercions d'avoir acheté un produit Beko. Nous espérons que ce produit vous apportera une entière satisfaction. Tous nos produits sont fabriqués dans une usine moderne et font l'objet d'un contrôle de qualité minutieux. À cet effet, veuillez lire en intégralité la présente notice avant d'utiliser cet appareil et conservez-la soigneusement pour une utilisation ultérieure. Si vous remettez le produit à un autre utilisateur, remettez-le-lui avec la notice d'utilisation. Veillez à bien respecter les consignes et les instructions figurant dans la notice d'utilisation.

Signification des pictogrammes

Vous trouverez les pictogrammes suivants dans cette notice d'utilisation :

Ne pas couvrir.

TABLE DES MATIÈRES

1 Précautions de sécurité

2 Vue d'ensemble

2.1 Accessoires 81 2.2 Commandes et pièces 82 2.3 Accessoires optionnels 84

3 Caractéristiques et fonctionnalités de l'appareil

3.1 Température de fonctionnement 85 3.2 Caractéristiques 86 3.3 Conseils pour économiser de l'énergie 88

4 Opérations manuelles et entretien

4.1 Sélection du mode de fonctionnement 90 4.2 Entretien 90 4.3 Fonctionnement optimal 90 4.4 Lorsque le climatiseur va être réutilisé 91

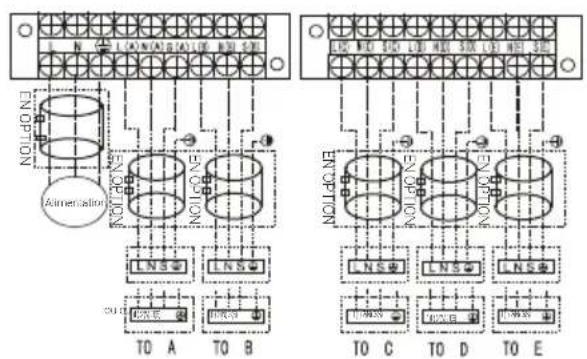

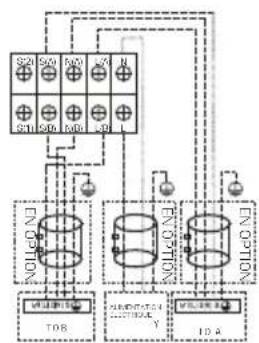

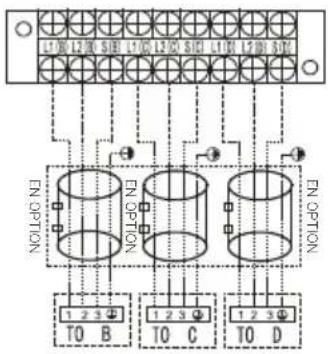

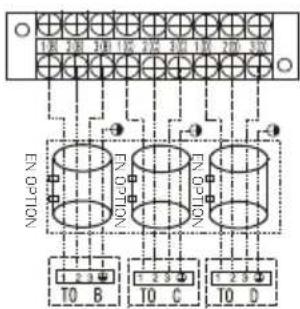

5 Installation

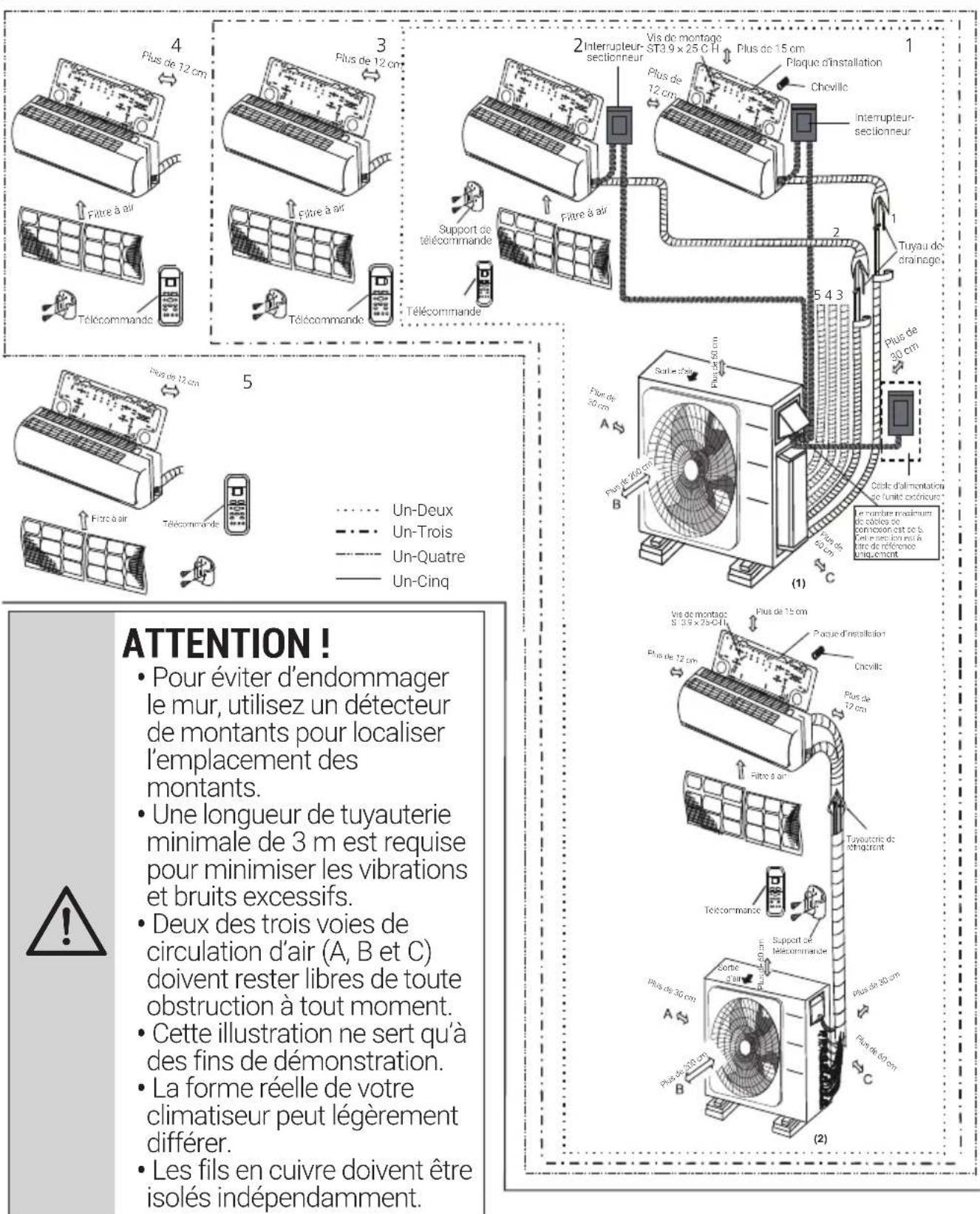

5.1 Résumé de l'installation 92 5.2 Schéma de l'installation 93 5.3 Spécifications 94 5.4 Installation de l'unité extérieure 95 5.4.1 Instructions d'installation - Unité extérieure 96 5.5 Raccordement de la tuyauterie de réfrigérant 101 5.6 Instructions de raccordement - Conduite de gaz réfrigérant 101 5.7 Câblage 105 5.7.1 Avant d'effectuer tout travail électrique, veuillez lire ces réglementations 105 5.7.2 Câblage de l'unité extérieure 107 5.8 Déclaration sur les harmoniques 109 5.9 Schéma de câblage 109

6 Évacuation de l'air 69

6.1 Préparations et précautions 118 6.1.1 Avant de réaliser la mise sous vide 118 6.1.2 Instructions de mise sous vide 118

6.2 Contrôle de sécurité et d'absence de fuite

6.2.1 Contrôle de sécurité électrique 121 6.2.2 Contrôle de fuite de gaz 121

7 Exécution des tests

7.1 Avant l'exécution des tests 123 7.2 Instructions d'exécution des tests 123

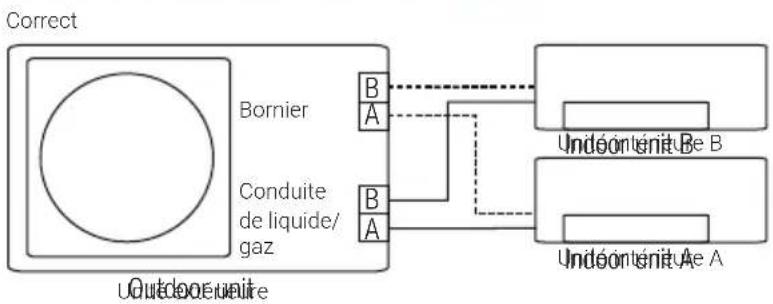

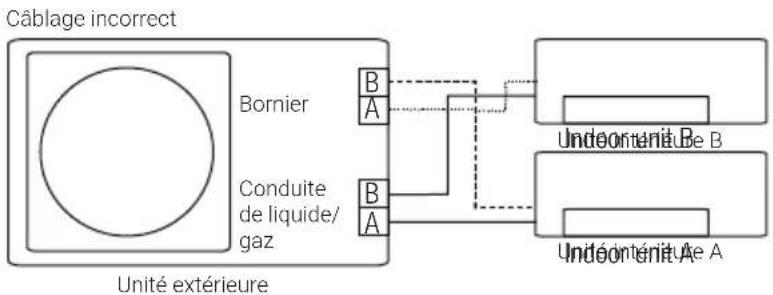

8 Fonction de correction automatique du câblage/de la tuyauterie

8.1 Fonction de correction automatique du câblage/de la tuyauterie 124 8.2 Comment activer cette fonction 125

9 Dépannage

9.1 Problèmes courants 126 9.2 Astuces de dépannage 128

10 Directive européenne concernant la mise au rebut

11 Consignes de la F-Gaz

12 Spécifications

Avertissement

Cet appareil peut être utilisé par des enfants âgés de 8 ans au moins ainsi que par des personnes ayant des capacités corporelles, sensorielles ou mentales restreintes ou manquant de connaissances ou d'expériences si celles-ci sont surveillées ou ont été informées quant à l'utilisation sûre de l'appareil et des risques existants. Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.

Le nettoyage et l'entretien de l'appareil ne doit pas être effectué par des enfants sans surveillance.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou

de connaissance, s'ils (si elles) sont correctement surveillé(es) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Il faut surveiller les enfants afin que ces derniers ne jouent pas avec l'appareil.

Avertissement concernant l'utilisation du produit

• Si une situation anormale survient (telle qu'une odeur de brûlé), éteignez immédiatement l'appareil et débranchez-le du secteur. Appelez votre revendeur pour obtenir des instructions afin d'éviter une électrocution, un incendie ou des blessures.

1 Précautions de sécurité

• N'insérez pas de doigts, tiges ou autres objets dans l'entrée ou la sortie d'air. Cela peut causer des blessures, car le ventilateur est peut-être en train de tourner à grande vitesse.
• N'utilisez pas de pulvérisateurs inflammables tels que de la laque ou de la peinture, à proximité de l'appareil. Cela peut entraîner un risque d'incendie ou de combustion.
• Ne faites pas fonctionner le climatiseur à proximité de gaz combustibles. Les gaz émis peuvent s'accumuler autour de l'appareil et causer une explosion.
• Ne faites pas fonctionner
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de l'air
• la nuit de la bainne
• la nuit de la bainne
• la nuit de la bainne
• la nuit de la bainne
• la nuit de la bainne
• la nuit de la bainne
• la nuit de la bainne
• la nuit de la bainne
• la nuit de la bainne
• la nuit de la bainne

un court-circuit des composants électriques. - N'exposez pas votre corps directement à l'air froid pendant une période prolongée. - Ne laissez pas les enfants jouer avec le climatiseur. Les enfants doivent être surveillés en permanence. - Si le climatiseur est utilisé avec des brûleurs ou d'autres dispositifs de chauffage, aérez complètement la pièce afin d'éviter un manque d'oxygène. - Dans certains environnements fonctionnels, tels que cuisines, salles de service, etc., il est recommandé d'utiliser des climatiseurs spéciaux.

Avertissements concernant le nettoyage et l'entretien

• Éteignez l'appareil et

1 Précautions de sécurité

débranchez-le avant de le nettoyer. Si vous ne le faites pas, cela peut causer une électrocution.

• Ne nettoyez pas le climatiseur avec une quantité d'eau excessive.
• Ne nettoyez pas le climatiseur avec des nettoyants combustibles. Les nettoyants combustibles peuvent causer un incendie ou une déformation.

Attention

• Éteignez le climatiseur et débranchez-le si vous ne comptez pas l'utiliser pendant une période prolongée.
• Éteignez et débranchez l'appareil pendant les orages.
• Vérifiez que la condensation d'eau peut s'écouler sans entrave hors de l'appareil.
• N'utilisez pas le climatiseur avec les

mains mouillées. Ceci pourrait provoquer une électrocution.

• N'utilisez pas l'appareil à des fins autres que celles prévues.
• Ne montez pas sur l'unité extérieure et ne posez pas d'objets dessus.
• Ne laissez pas le climatiseur fonctionner pendant une longue durée avec les portes et fenêtres ouvertes ou si le taux d'humidité est très élevé.

Avertissements d'ordre électrique

Utilisez uniquement le cordon d'alimentation spécifique. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou toute autre personne qualifiée afin d'éviter tout risque.

1 Précautions de sécurité

• Gardez la fiche d'alimentation propre. Enlevez toutes poussières ou impuretés accumulées sur et autour de la fiche. Une fiche sale peut causer un incendie ou une électrocution.
• Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil. Tenez fermement la fiche et retirez-la de la prise secteur. Vous risquez d'endommager le cordon en tirant directement dessus, ce qui peut provoquer un incendie ou une électrocution.
• Ne modifiez pas la longueur du cordon d'alimentation et n'utilisez pas de rallonge.
• Ne partagez pas la prise électrique avec d'autres appareils. Une alimentation électrique inadéquate ou insuffisante peut

provoquer un incendie ou une décharge électrique.

• Le produit doit être correctement mis à la terre au moment de l'installation, autrement une décharge électrique peut se produire. Pour tout travail électrique, suivez toutes les normes et règlements de câblage locaux et nationaux, ainsi que le Manuel d'installation. Branchez les câbles et serrez-les fermement afin d'empêcher toute force externe d'endommager le bornier. Des jonctions électriques incorrectes peuvent surchauffer et provoquer un incendie ou une décharge électrique. Toutes les connexions électriques doivent être effectuées selon le schéma de connexion électrique situé sur les panneaux de l'unité intérieure et extérieure.
• Tout le câblage doit être aménagé convenablement de manière que le couvercle de la carte principale puisse être fermé correctement. Si le couvercle de la carte principale n'est pas correctement fermé, il peut entraîner une corrosion et provoquer un échauffement des points de connexion du bornier, un incendie ou une décharge électrique.
• Si vous connectez l'alimentation à un câblage fixe, un dispositif coupe-circuit sur tous les pôles représentant une distance minimale des contacts de 3 mm sur tous les pôles et un courant de fuite supérieur à 10 mA, un disjoncteur de courant résiduel (RCD) avec un courant résiduel de fonctionnement nominal ne dépassant pas 30 mA, et une

déconnexion doivent être intégrés dans le câblage fixe conformément aux règles de câblage.

Remarque sur les caractéristiques du fusible

La carte de circuit imprimé (PCB) du climatiseur est protégée contre les surintensités par un fusible. Les caractéristiques du fusible sont imprimées sur la carte de circuit imprimé, telles que : T20 A/250 VCA (pour l'appareil avec moins de 24 000 BTU/h), T30 A/250 VCA (pour l'appareil avec plus de 24 000 BTU/h)

Remarque : Pour les unités utilisant le réfrigérant R32 ou R290, seul le fusible en céramique antidéflagrant peut être utilisé.

1 Précautions de sécurité

Avertissement concernant l'installation du produit

1. L'installation doit être effectuée par un revendeur agréé ou un spécialiste. Une installation défectueuse peut provoquer une fuite d'eau, une décharge électrique ou un incendie.
2. L'installation doit être effectuée en suivant les instructions d'installation. Une installation incorrecte peut provoquer une fuite d'eau, une décharge électrique ou un incendie.
3. Seul un technicien SAV/agréé pourra s'occuper de la maintenance et de la réparation du climatiseur. Cet appareil doit être installé conformément aux réglementations nationales en matière de câblage.
4. N'utilisez que les accessoires et les pièces fournis et destinés à l'installation. L'utilisation de pièces non standard peut provoquer une fuite d'eau, une décharge électrique, un incendie et l'appareil risque d'en être endommagé.
5. Installez l'appareil dans un endroit solide pouvant supporter son poids. Si l'endroit ne peut pas supporter le poids de l'appareil ou si l'installation n'est pas effectuée correctement, l'appareil risque de tomber et provoquer des blessures graves et des dégâts matériels importants.
6. Installez le tuyau de drainage conformément aux consignes du présent manuel. Un drainage incorrect peut causer des dégâts d'eau

1 Précautions de sécurité

dans votre maison et endommager votre propriété.

1. Les appareils équipés d'un chauffage électrique doivent être éloignés d'au moins un mètre (3 pieds) de tout matériau combustible.
2. N'installez pas l'appareil dans un endroit exposé à des fuites de gaz combustibles. Des gaz combustibles qui s'accumulent autour de l'appareil peuvent provoquer un incendie.
3. Ne mettez pas l'ordinateur sous tension avant la fin des travaux.
4. Lors du déplacement ou du repositionnement du climatiseur, contactez des techniciens expérimentés pour le débranchement et la réinstallation de l'unité.
5. Pour savoir comment installer l'appareil sur

son support, veuillez lire les informations détaillées dans les sections « installation de l'unité intérieure » et « installation de l'unité extérieure ».

Remarque concernant les gaz fluorés (non applicable aux appareils utilisant le réfrigérant R290)

1. Ce climatiseur contient des gaz à effet de serre fluorés. Pour des informations spécifiques sur le type de gaz et la quantité, veuillez consulter l'étiquette apposée sur l'appareil ou la « Notice d'utilisation - Fiche produit » dans l'emballage de l'unité extérieure. (Produits de l'Union européenne uniquement)
2. L'installation, le service, l'entretien et la maintenance de cet appareil doit

1 Précautions de sécurité

être effectués par un technicien qualifié.

1. La désinstallation et le recyclage du produit doivent être effectués par un technicien qualifié.
2. Pour les équipements qui contiennent des gaz à effet de serre fluorés dans des quantités égales ou supérieures à 5 tonnes équivalent CO2, mais inférieures à 50 tonnes équivalent CO2, si le système est équipé d'un système de détection des fuites, il doit être contrôlé au moins tous les 24 mois.
3. Lors de l'inspection du système de détection de fuites, il est recommandé de prendre note de toutes les données relevées.

Avertissement concernant l'utilisation du réfrigérant R32/R290

• En cas d'utilisation de réfrigérant inflammable, l'appareil doit être entreposé dans une pièce bien aérée dont la superficie correspond à celle spécifiée pour son fonctionnement. Pour les modèles de réfrigérant R32 : L'appareil doit être installé, utilisé et entreposé dans une pièce dont la surface au sol est supérieure à X m². L'appareil ne doit pas être installé dans un espace non aéré si cet espace est inférieur à X m². (Voir le formulaire suivant).

1 Précautions de sécurité

Quantité de gaz réfrigérant à charger (kg)	Hauteur d'installation (m)	Surface minimale de la piece \( \left( {\mathrm{m}}^{2}\right) \)	Quantité de gaz réfrigerant à charger (kg)	Hauteur d'installation (m)	Surface minimale de la piece \( \left( {\mathrm{m}}^{2}\right) \)
1,0 0,6 /1	1,8 /2,2 9 /1 /1	1,95 0,6 /1,8	2,2 33 /4 /2,5
1,05 0,6 /1	1,8 /2,2 9,5 /1,5	1/1 2,0 0,6 /1	8 /2,2 34,5 /4 /3
1.1 0,6 /1	1,8 /2,2 10,5 /1	5 /1 2,05 0,6	1,8 /2,2 36 /4 /3
1.15 0,6 /1	1,8 /2,2 11,5 /1	5/1 2.1 0,6	1,8 /2,2 38	4,5 /3
1,2 0,6 /1	1,8 /2,2 12,5 /1	5/1 2,15 0,6	1,8 /2,2 40 /4,5 /3
1,25 0,6 /1	1,8 /2,2 13,5 /1	5/1 2,2 0,6	1,8 /2,2 41,5	5/3,5
1,3 0,6 /1	1,8 /2,2 14,5 /2	1,5 2,25 0,6	1,8 /2,2 43,5	5/3,5
1,35	0,6 /1,8 /2,2	16 /2 /1,5	2.3	0,6 /1,8 /2,2	45,5/5/3,5
1,4	0,6 /1,8 /2,2	17/2/1,5	2,35	0,6 /1,8 /2,2	47,5/5,5/4
1,45	0,6 /1,8 /2,2	18 /2 /1,5	2.4	0,6 /1,8 /2,2	49,5/5,5/4
1,5 0,6 /1	1,8 /2,2	19,5 /2,5 /1,5	2,45 0,6	1,8 /2,2 51,5	6 /4
1,55 0,6 /1	1,8 /2,2 21 /2	2,5 /2	2,5 0,6 /1,8 /2	2 54 /6 /4
1,6	0,6 /1,8 /2,2	22 /2,5 /2	2,55	0,6 /1,8 /2,2	56 /6,5/4,5
1,65	0,6 /1,8 /2,2	23,5 /3 /2	2,6	0,6 /1,8 /2,2	58 /6,5/4,5
1,7	0,6 /1,8 /2,2	25 /3 /2	2,65	0,6 /1,8 /2,2	60,5/7/4,5
1,75 0,6 /1	1,8 /2,2 26,5 /3 /2	3/2	2,7 0,6 /1,8 /2	2 63 /7 /5
1,8 0,6 /1	1,8 /2,2 28 /3,5	2,5 2,75 0,6	1,8 /2,2 65 /7,5 /5
1,85 0,6 /1	1,8 /2,2	29,5 /3,5 /2,5	2,8 0,6 /1,8 /2,2 67,5	7,5 /5
1,9	0,6 /1,8 /2,2	31/3,5/2,5	2,85	0,6 /1,8 /2,2	70 /8 /5,5

• Les connecteurs mécaniques réutilisables et les raccords évasés ne sont pas autorisés à l'intérieur. (Exigences de la norme EN).
• Les connecteurs mécaniques utilisés à l'intérieur doivent avoir une valeur nominale ne dépassant pas 3 g/an à 25 % de la pression autorisée maximale. Lorsque les connecteurs mécaniques sont réutilisés

à l'intérieur, les pièces d'étanchéité doivent être remplacées. Lorsque les raccords évasés sont réutilisés à l'intérieur, les pièces évasées doivent être réusinées. (Exigences de la norme UL)

Lorsque les connecteurs mécaniques sont réutilisés à l'intérieur, les pièces d'étanchéité doivent être remplacées. Lorsque les raccords évasés sont réutilisés à l'intérieur, les pièces évasées doivent être réusinées. (Exigences de la norme IEC) - Les connecteurs mécaniques utilisés à l'intérieur doivent être conformes à la norme ISO 14903.

Directives européennes concernant la mise au rebut

Ce marquage indiqué sur le produit ou sur les documents qui l'accompagnent indique que les déchets d'équipements électriques et électroniques ne doivent pas être mélangés aux déchets ménagers.

Mise au rebut appropriée de cet appareil (déchets d'équipements électriques et

électroniques) Cet appareil contient du réfrigérant et autres substances potentiellement dangereuses. Lors de la mise au rebut de cet appareil, la loi exige un tri et un traitement particulier. Ne jetez pas ce produit parmi les déchets ménagers.

1 Précautions de sécurité

Pour la mise au rebut de cet appareil, vous disposez des options suivantes :

• Apportez cet appareil à un centre de collecte de déchets électroniques municipal désigné.
• En achetant un nouvel appareil, le détaillant reprendra l'ancien appareil sans frais. Le fabricant reprendra l'ancien appareil sans frais. (pour certains pays)
• Vendez l'appareil à un ferrailleur/agréé. (pour certains pays)

Remarque spéciale :

L'abandon de cet appareil en forêt ou dans un autre milieu naturel nuit à la santé humaine et à l'environnement.

Des substances dangereuses peuvent fuir dans la nappe phréatique et entrer dans la chaîne alimentaire.

Informations sur l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables, conformément à notre réglementation nationale en matière d'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques ou autres, mais déposez-les dans les points de collecte idoines désignés par les autorités locales.

Conformité à la directive RoHS

Le produit que vous avez acheté est conforme à la directive européenne RoHS (2011/65/EU). Il ne

contient aucun des matériaux nuisibles et interdits spécifiés dans la directive.

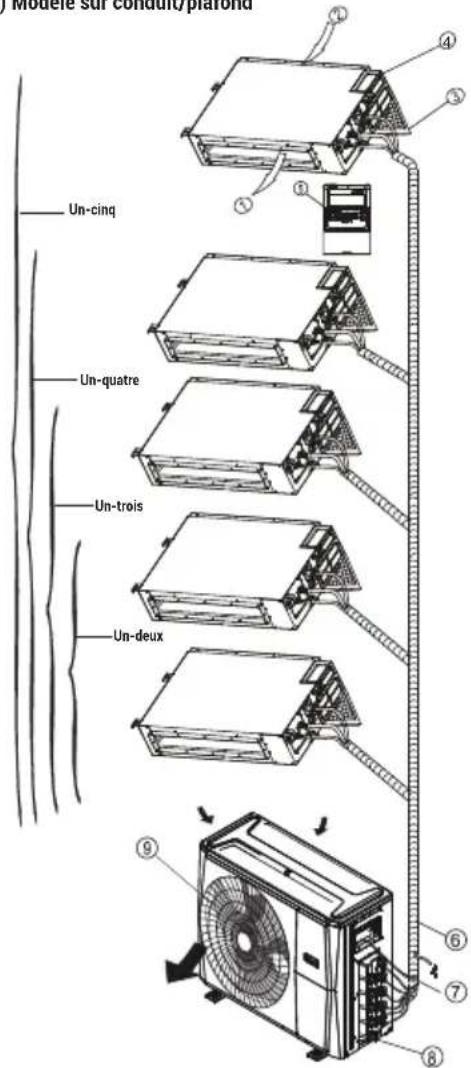

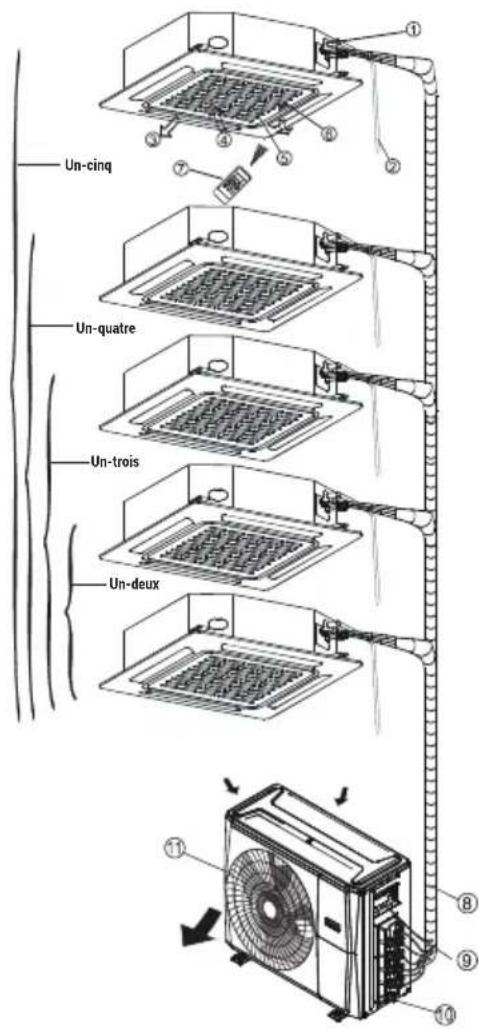

2 Vue d'ensemble

2.1 Accessoires

Le climatiseur est livré avec les accessoires suivants. Utilisez toutes les pièces et accessoires d'installation pour installer le climatiseur. Une installation incorrecte peut provoquer une fuite d'eau, une décharge électrique ou un incendie, ou endommager l'unité. Ces articles ne sont pas fournis avec le climatiseur et doivent être achetés séparément.

Nom des accessoires Qté (pc) Forme Nom des accessoires Qté (pc) Forme
Notice d'utilisation 2-4			Raccord de drainage (certains modèles)	1
Plaque d'installation (certains modèles)	1		Joint d'étanchéité (certains modèles)	1
Gaine d'expansion en plastique (certains modèles)	5 à 8 (selon les modèles)		Anneau magnétique (à fixer sur le cable de raccordement entre les unités interieures et extérieures après installation.) (certains modèles)	Varie en fonction du modele
Vis autotarauduse A (certains modèles)	5 à 8 (selon les modèles)
Raccord manchon (accompagne l'unité interieure ou extérieure, selon les modèles)	Pièce en option (une pièce/une unité interieure)		Anneau en caoutchuc de protection du cordon (si le serre-joint est trop large pour tener autour d'un cable fin, utilisez l'anneau de protection pour cable en caoutchuc [fourni avec les accessoires] pour l'enrouler autour du cable. Puis maintenez-le en place à l'aide du serre-joint.) (certains modèles)	1
	Pièce en option (1 à 5 pièces pour l'unité extérieure, selon les modèles)
Kit USB sans fil	1 (uniquemont pour les modèles Wi-Fi)

La taille des conduites peut varier d'un appareil à l'autre. Pour s'adapter à des tuyaux de différentes tailles, les raccords de tuyauterie requièrent parfois l'installation d'un raccord manchon sur l'unité extérieure.

2 Vue d'ensemble

(A) Modèle sur mur

(B) Modèle sur conduit/plafond

2.2 Commandes et pièces - Unité intérieure

1. Panneau du cadre
2. Grille d'entrée d'air arrêté
3. Façade
4. Filtre purificateur d'air et filtre à air (derrière)
5. Déflecteur horizontal
6. Fenêtre d'affichage LCD
7. Déflecteur vertical
8. Bouton de commande manuelle (derrière)
9. Support de télécommande

Unité extérieure

1. Tuyau de vidange, conduite de gaz réfrigérant
2. Câble de raccordement
3. Robinet d'arrêt
4. Capot du ventilateur

2 Vue d'ensemble

Unité intérieure

1. Sortie d'air
2. Entrées d'air
3. Filtre à air
4. Panneau de contrôle électrique
5. Contrôleur de câbles

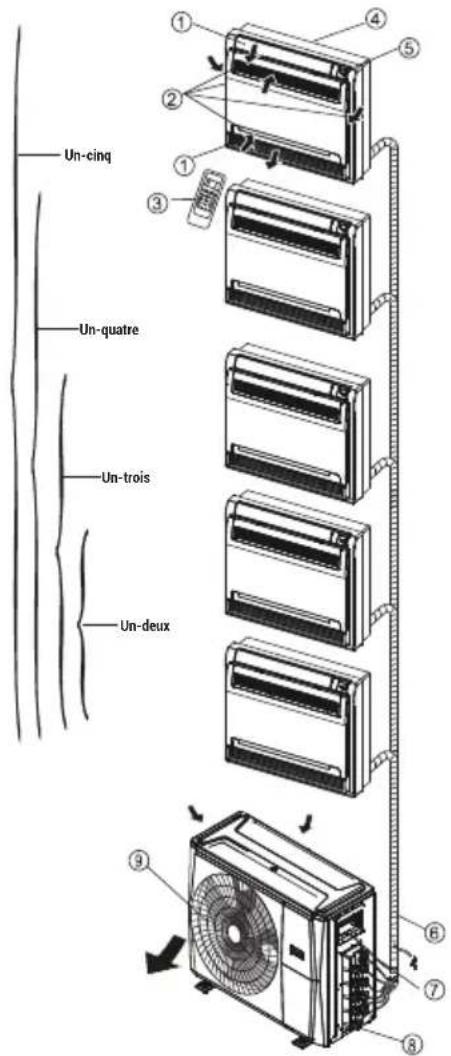

(C) Modèle au sol (console)

Unité extérieure

1. Tuyau de vidange, conduite de gaz réfrigérant
2. Câble de raccordement
3. Robinet d'arrêt
4. Capot du ventilateur

(D) Modèle compact à quatre cassettes

Unité intérieure

1. Volet d'écoulement d'air (au niveau de la sortie d'air)
2. Entrée d'air (contient un filtre à air)
3. Télécommande
4. Pièce d'installation
5. Afficheur

Unité extérieure

1. Tuyau de vidange, conduite de gaz réfrigérant
2. Câble de raccordement
3. Robinet d'arrêt
4. Capot du ventilateur

2 Vue d'ensemble

Unité intérieure

1. Pompe de vidange (vidange de l'eau du module intérieur)
2. Tuyau de vidange
3. Sortie d'air
4. Entrées d'air
5. Grille d'entrée d'air
6. Afficheur
7. Télécommande

Unité extérieure

1. Conduite de gaz réfrigérant
2. Câble de raccordement
3. Robinet d'arrêt
4. Capot du ventilateur

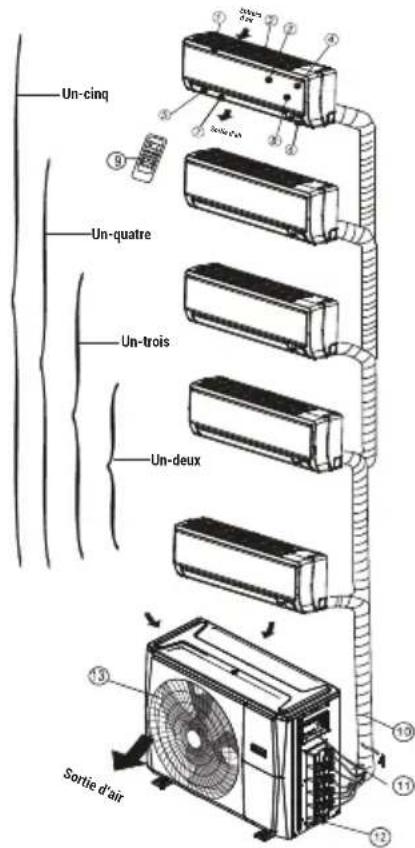

Pour les climatiseurs multi-split, une unité extérieure peut être associée à différents types d'unités intérieures. Toutes les illustrations présentes dans ce manuel sont données uniquement à des fins de démonstration. Il est possible que votre climatiseur soit légèrement différent, mais de forme similaire. Les pages suivantes présentent plusieurs sortes d'unités intérieures qui peuvent être associées aux unités extérieures.

2 3 Accessoires optionnels

Il existe deux types de télécommandes : filaire et sans fil. Choisissez une télécommande en fonction des préférences et des besoins du client, et installez-la à un emplacement approprié. Reportez-vous aux catalogues et à la documentation technique pour vous aider à choisir une télécommande adaptée.

Nom Forme	Quantité (PC)
Tuyauterie	Pour liquide	Ø6,35(1/4 po)	Pièces àacheter séparément.Consultez levendeur pour connaître la dimension appropriée des tuyaux pour l'appareil que vous avez achété.
	Pour gaz	Ø9,52(3/8 po)
		Ø12,7(1/2 po)
		Ø16(5/8 po)

3 Caractéristiques et fonctionnalités de l'appareil

3.1 Température de fonctionnement

Lorsque votre climatiseur est utilisé en dehors des plages de température suivantes, certaines fonctions de protection peuvent s'activer et entraîner une mise hors service de l'appareil.

Mode COOL (REFROIDISSEMENT)		Mode HEAT (CHAUFFAGE)	Mode DRY (DéSHUMIDIFICATION)
Température de la pièce	17 à 32 °C (62 à 90 °F)	0 à 30 °C (32 à 86 °F)	10 °C - 32 °C (50 °F - 90 °F)
Température extérieure	0 à 50 °C (32 à 122 °F)	-15 °C - 24 °C (5 °F - 75 °F)	0 °C - 50 °C (32 °F - 122 °F)
	-15 à 50 °C (5 à 122 °F) (Pour modèles avec systèmes de refroidissement à basse temp.)
	0 °C - 52 °C (32 °F - 126 °F) (Pour modèles tropicaux spéciaux)		0 °C - 52 °C (32 °F - 126 °F) (Pour modèles tropicaux spéciaux)

Pour les appareils extérieurs avec chauffage électrique auxiliaire. Lorsque la température extérieure est inférieure à 0 °C (32 °F), nous recommandons fortement de toujours laisser l'appareil branché afin d'assurer une performance constante.

Humidité relative ambiante inférieure à 80 %. Si le climatiseur fonctionne en dehors de ces valeurs, de la condensation peut se former sur la surface du climatiseur. Veuillez régler le volet de flux d'air vertical à son angle maximal (verticalement à partir du plancher) et activer le mode HIGH Fan (ventilation élevée).

3 Caractéristiques et fonctionnalités de l'appareil

Pour optimiser davantage la performance de votre appareil, faites ce qui suit :

• Laissez les portes et les fenêtres fermées.
• Limitez la consommation d'énergie en utilisant les fonctions TIMER ON (minuterie activée) et TIMER OFF (minuterie désactivée).
• Ne bloquez pas les entrées ou les sorties d'air.
• Inspectez et nettoyez régulièrement les filtres à air.

3.2 Caractéristiques

Installation du kit USB HomeWhiz (module Wi-Fi sans fil)

1. Retirez le capuchon de protection de la clé USB HomeWhiz.

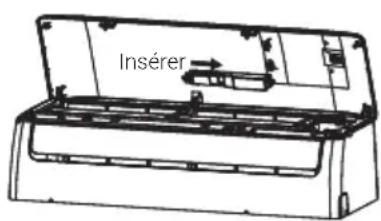

2. Ouvrez le panneau avant et insérez la clé USB HomeWhiz dans l'emplacement réservé.

Avertissement :

Cet emplacement est uniquement compatible avec la clé USB HomeWhiz fournie par le fabricant.

Protection du climatiseur Protection du compresseur

Le compresseur ne peut pas redémarrer dans les 3 minutes qui suivent son arrêt.

Anti-air froid (modèles avec refroidissement et chauffage uniquement)

Cette unité est donc conçue pour ne pas souffler de l'air froid en mode HEAT (chauffage), lorsque l'échangeur de chaleur intérieur est dans l'une des trois situations suivantes et que la température réglée n'a pas été atteinte.

• Lorsque le mode chauffage vient de démarrer.
• Pendant le dégivrage.
• Chauffage basse température.

Le ventilateur intérieur ou extérieur arrête de fonctionner pendant le dégivrage (modèles avec refroidissement et chauffage uniquement).

Dégivrage (modèles avec refroidissement et chauffage uniquement)

• Du givre peut se former sur l'unité extérieure pendant un cycle de chauffage ou lorsque la température extérieure est basse et le taux d'humidité élevé, ce qui réduit l'efficacité du climatiseur.
• Dans ces conditions, le climatiseur arrête de chauffer et commence automatiquement à dégivrer.
• La durée de dégivrage peut varier de 4 à 10 minutes, selon la température extérieure et la quantité de givre accumulée sur l'unité extérieure.

3 Caractéristiques et fonctionnalités de l'appareil

Redémarrage automatique (certains modèles)

En cas de panne de courant, le système s'arrête immédiatement. Lorsque le courant est rétabli, le voyant de fonctionnement situé sur le module intérieur se mettra à clignoter. Pour redémarrer l'unité, appuyez sur le bouton ON/OFF (Marche/Arrêt) de la télécommande. Si le système est équipé d'une fonction de redémarrage automatique, l'appareil redémarrera en utilisant les mêmes réglages.

Une vapeur blanche s'échappe de l'unité intérieure

• Une vapeur blanche peut se former à cause d'une grande différence de température entre l'entrée et la sortie d'air en mode COOL (Refroidissement) dans les endroits où l'humidité est très importante.
• Une vapeur blanche peut se former à cause de l'humidité générée lors du processus de dégivrage, lorsque le climatiseur redémarre en mode HEAT (Chauffage) après le dégivrage.

Bruit provenant du climatiseur

• Vous pouvez entendre un faible sifflement lorsque le compresseur est en fonctionnement ou vient de s'arrêter. Il s'agit du son produit par le réfrigérant pendant qu'il circule ou lorsqu'il s'arrête de circuler.
• Vous pouvez également entendre un bruit de grincement lorsque le compresseur fonctionne ou vient de s'arrêter. Ce son est causé par la dilatation et la rétraction des pièces

en plastique de l'unité lorsque la température change.

• Vous pouvez entendre un bruit causé par le déflecteur qui se remet dans sa position initiale lorsque vous mettez l'appareil en marche.

L'unité intérieure dégage de la poussière

Ce phénomène se produit lorsque le climatiseur n'a pas été utilisé depuis longtemps, ou à sa première utilisation.

L'unité intérieure émet une odeur

Ce phénomène se produit lorsque l'unité intérieure dégage les odeurs de matériaux de construction, de meubles ou de fumée qu'elle a absorbées.

Le climatiseur passe des modes COOL (Refroidissement) ou HEAT (Chauffage) (uniquement pour les modèles avec refroidissement et chauffage) au mode FAN ONLY (Ventilateur uniquement).

Lorsque la température intérieure atteint la température réglée, le compresseur s'arrête automatiquement, et le climatiseur passe en mode FAN ONLY (Ventilateur uniquement). Le compresseur redémarre lorsque la température augmente en mode COOL (Refroidissement), ou baisse en mode HEAT (Chauffage), jusqu'au seuil réglé.

Des gouttelettes d'eau peuvent se former sur la surface de l'unité intérieure lorsque le refroidissement a lieu dans un endroit où l'humidité est relativement importante (supérieure à 80%). Réglez le déflecteur horizontal à la position maximale de la sortie d'air, et sélectionnez la vitesse de ventilation élevée.

3 Caractéristiques et fonctionnalités de l'appareil

Mode Chauffage (uniquement pour les modèles avec refroidissement et chauffage)

Le climatiseur puise de la chaleur dans l'unité extérieure et la relâche via l'unité intérieure pendant la phase de chauffage. Lorsque la température extérieure chute, la chaleur puisée par le climatiseur diminue également. En même temps, la charge d'air chaud du climatiseur augmente à cause de la différence plus importante entre les températures intérieure et extérieure. Si vous ne parvenez pas à atteindre une température agréable à l'aide du climatiseur seul, nous vous conseillons d'utiliser un appareil de chauffage supplémentaire. Les éclairs, ou une voiture ou un téléphone sans fil en fonctionnement à proximité peuvent causer un dysfonctionnement de l'unité. Débranchez l'unité puis rebranchez-la. Appuyez sur le bouton ON/OFF (Marche/Arrêt) sur la télécommande pour reprendre le fonctionnement.

3.3 Conseils pour économiser de l'énergie

• NE RÉGLEZ PAS l'unité sur des niveaux de température excessifs. Lors de l'utilisation en mode refroidissement, fermez les rideaux afin d'éviter une exposition directe au soleil.
• Les portes et les fenêtres doivent rester fermées afin de conserver l'air froid ou chaud à l'intérieur de la pièce.
• NE PLACEZ PAS d'objets près de l'entrée et de la sortie d'air de l'unité. Cela réduira l'efficacité de l'appareil.
• Réglez le minuteur et utilisez le mode Sleep/Economy (Veille/Économie) intégré, le cas échéant.
• Si vous ne prévoyez pas d'utiliser l'appareil pendant une longue période, retirez les piles de la télécommande.
• Nettoyez le filtre à air toutes les deux semaines. Un filtre sale peut réduire l'efficacité du refroidissement et du chauffage.
• Ajustez correctement les déflecteurs et évitez un flux d'air direct.

3 Caractéristiques et fonctionnalités de l'appareil

Fermer les rideaux lors du chauffage aide également à maintenir la chaleur à l'intérieur de la pièce.

Les portes et les fenêtres doivent être maintenues fermées.

4.1 Sélection du mode de fonctionnement

Lorsque deux unités ou plus fonctionnent simultanément, assurez-vous que les modes n'entrent pas en conflit les uns avec les autres. Le mode Heat (Chauffage) prend le pas sur tous les autres modes. Si l'unité a commencé à fonctionner en mode HEAT (Chauffage), les autres unités ne peuvent fonctionner que dans le mode HEAT (Chauffage). Par exemple : Si l'unité a commencé à fonctionner en mode COOL (Refroidissement) ou FAN (Ventilation), les autres unités peuvent fonctionner dans tous les modes, sauf le mode HEAT (Chauffage). Si l'une des unités sélectionne le mode HEAT (Chauffage), les autres unités arrêteront de fonctionner et afficheront « -- » (uniquement pour les unités avec un écran d'affichage), ou bien l'indicateur lumineux de fonctionnement et du mode automatique clignotera rapidement, l'indicateur lumineux du dégivrage s'éteindra et l'indicateur lumineux du minuteur restera allumé (pour les unités sans écran d'affichage). Ou bien, l'indicateur lumineux du dégivrage et de l'alarme (le cas échéant) s'allumera, ou l'indicateur lumineux de fonctionnement clignotera rapidement et le voyant du minuteur s'éteindra (pour les modèles au sol).

4.2 Entretien

Si vous prévoyez de ne pas utiliser l'unité pendant une longue période, veuillez réaliser les tâches suivantes :

1. Nettoyez l'unité intérieure et le filtre à air.
2. Sélectionnez le mode FAN ONLY (Ventilateur uniquement) et laissez le ventilateur intérieur fonctionner un moment pour sécher l'intérieur de l'unité.
3. Débranchez l'appareil et retirez les piles de la télécommande.
4. Vérifiez régulièrement les composants de l'unité extérieure. Contactez un distributeur local ou votre réparateur local si l'unité requiert une opération d'entretien.

Avant de nettoyer le climatiseur, assurez-vous d'éteindre l'unité et de la débrancher.

4.3 Fonctionnement optimal

Pour des performances optimales, veuillez prendre connaissance des informations suivantes :

• Réglez la direction du flux d'air afin qu'il ne souffle pas directement sur les personnes.
• Réglez la température pour atteindre le plus haut niveau de confort possible. Ne réglez pas l'appareil sur des niveaux de température excessifs.
• En mode COOL (Refroidissement) ou en mode HEAT (Chauffage), fermez les portes et les fenêtres.
• Utilisez le bouton TIMER ON (Minuteur activé) sur la télécommande pour sélectionner l'heure à laquelle vous souhaitez que votre climatiseur démarre.

4 Opérations manuelles et entretien

• Ne placez aucun objet à proximité de l'entrée ou de la sortie d'air, cela pourrait réduire l'efficacité du climatiseur et le faire s'arrêter.
• Nettoyez régulièrement le filtre à air, sinon la capacité de refroidissement ou de chauffage sera diminuée.
• Ne faites pas fonctionner l'unité avec le déflecteur (pale de sortie d'air) en position fermée.

Pour les unités munies d'un chauffage électrique, lorsque la température ambiante extérieure est au-dessous de 0°C (32°F), il vous est fortement conseillé de laisser l'appareil branché pour garantir son bon fonctionnement.

4.4 Lorsque le climatiseur va être réutilisé

• Utilisez un chiffon sec pour essuyer la poussière qui s'est accumulée dans la grille d'entrée d'air arrêté, afin d'éviter que la poussière soit dispersée par l'unité intérieure.
• Vérifiez si le câblage n'est pas sectionné ou débranché.
• Vérifiez que le filtre à air est installé.
• Vérifiez que l'entrée ou la sortie d'air ne sont pas bloquées après que le climatiseur soit resté inutilisé pendant longtemps.

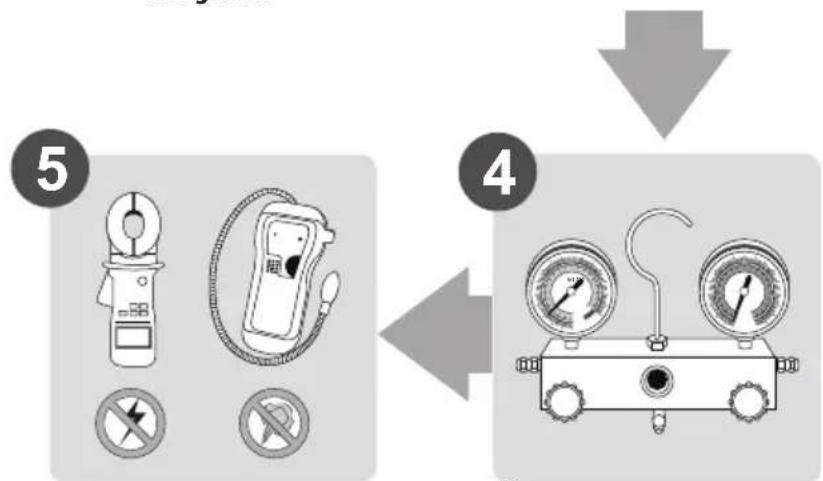

5.1 Résumé de l'installation

Installation de l'unité extérieure

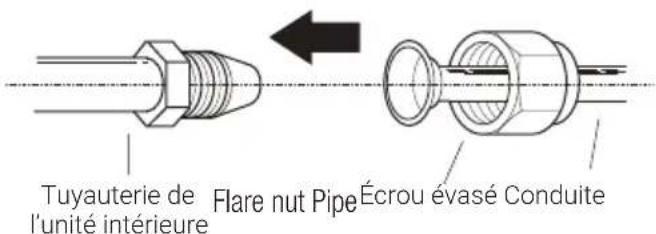

Raccorder les conduites de gaz réfrigérant

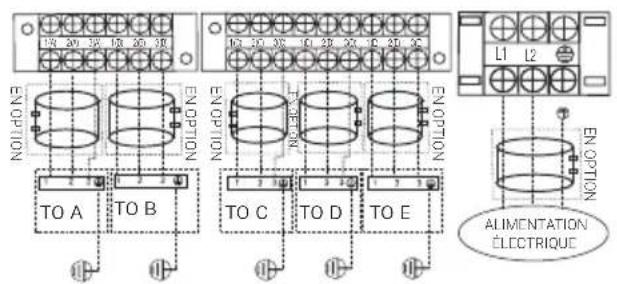

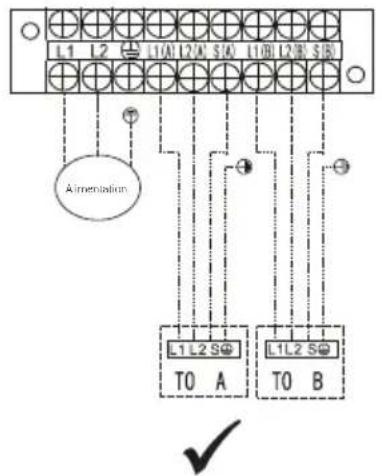

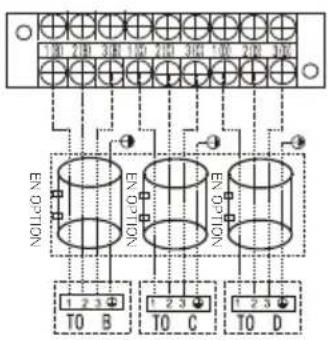

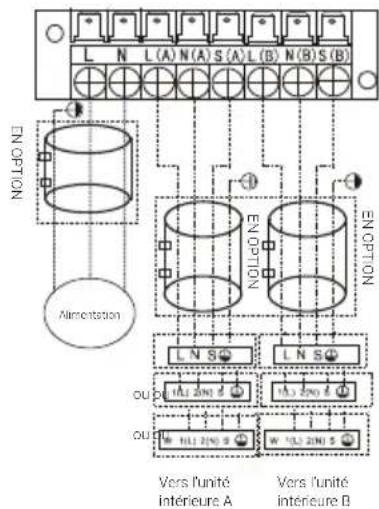

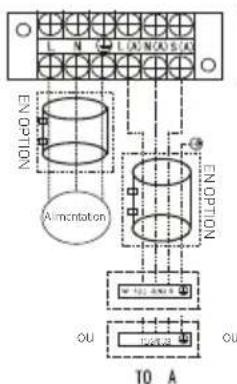

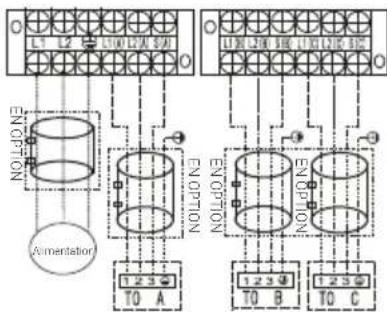

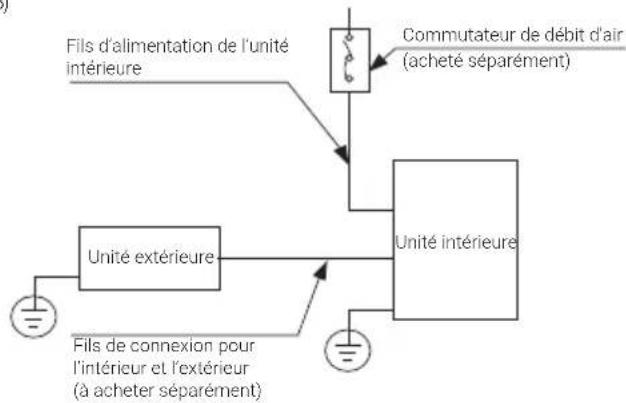

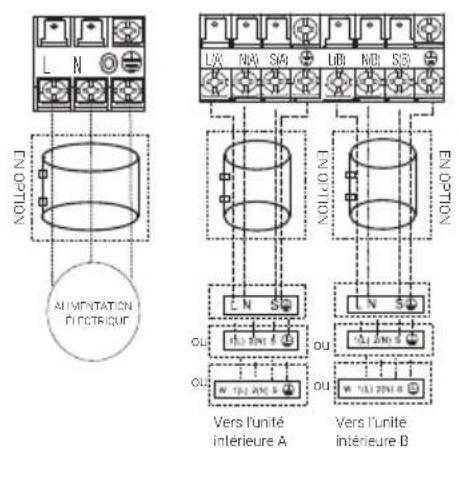

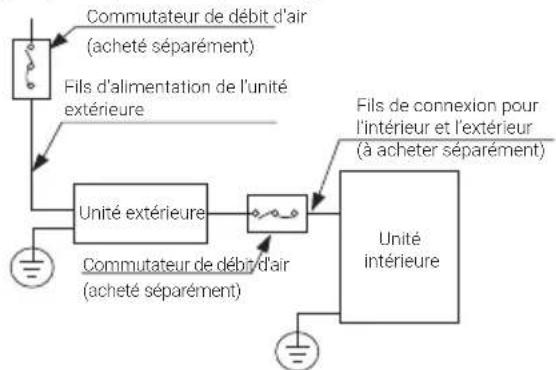

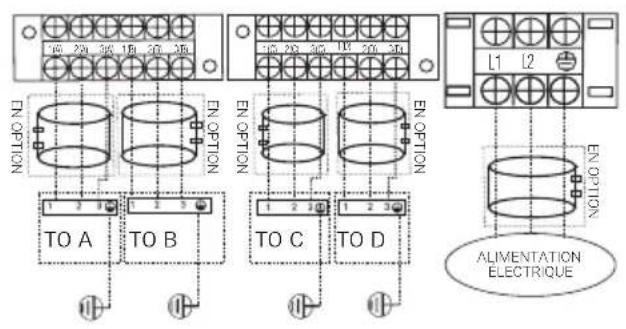

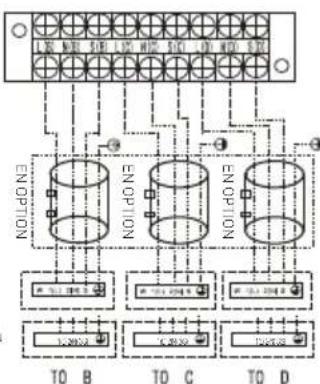

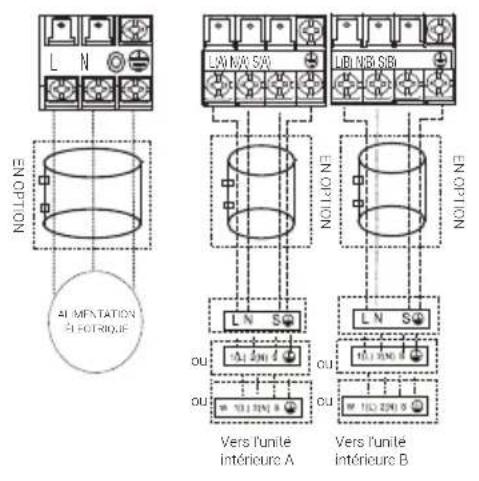

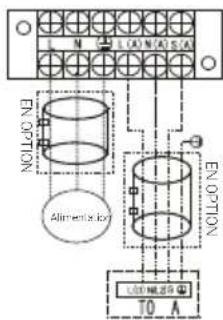

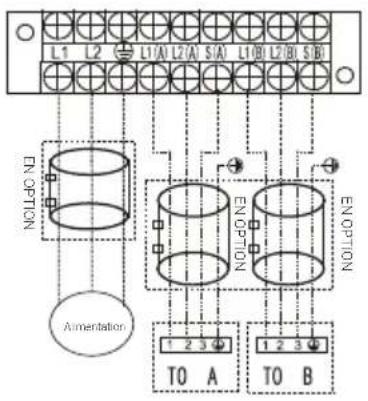

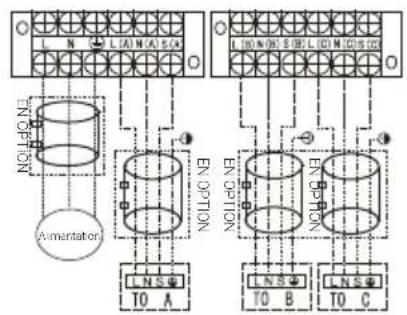

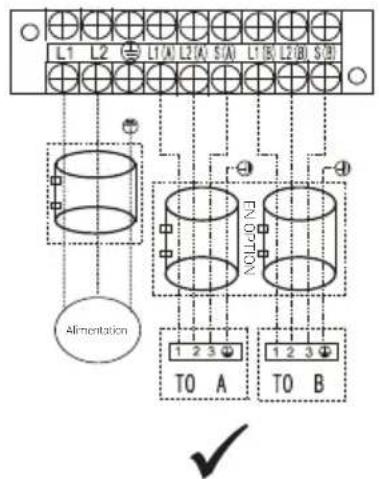

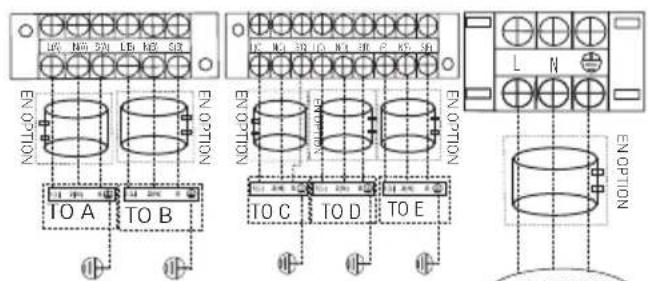

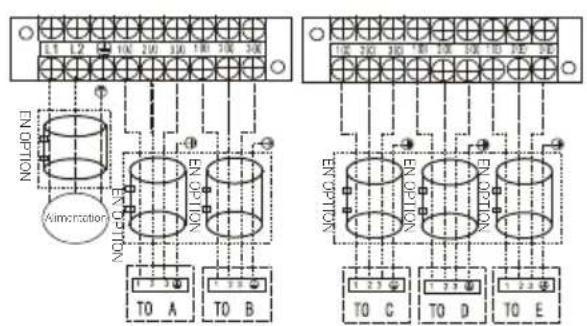

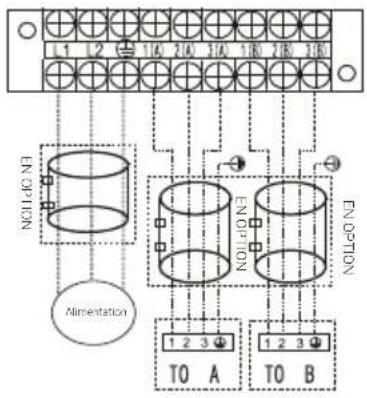

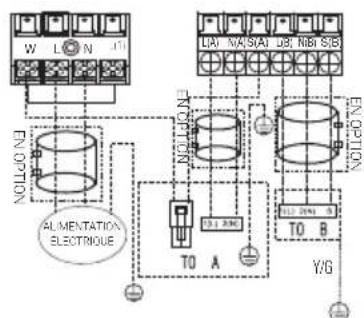

Branchement des câbles

Évacuation des condensats et raccordement de la réfrigération

5.2 Schéma de l'installation

5 Installation

L'installation doit être effectuée conformément aux normes locales et nationales. L'installation peut être légèrement différente selon les régions.

5.3 Spécifications

Nombre d'unités pouvant être utilisées ensemble	Unités raccordées	1 à 5 unités
Fréquence d'arrêt/ démarrage du compresseur	Durée d'arrêt	3 min ou plus
Tension de la source d'alimentation	Variation de la tension	± 10 % de la tension nominale
	Chute de tension au démarrage	± 15 % de la tension nominale
	Intervalle de déséquilibre	± 3 % de la tension nominale

	1 entraine 2	1 entraine 3	1 entraine 4	1 entraine 5
Longueur maximal pour toutes les pièces	40/131	60/197	80/262	262
Longueur maximal pour une unité interieure	25/82	30/98	35/115	5

	1 entraine 2	1 entraine 3	1 entraine 4	1 entraine 5

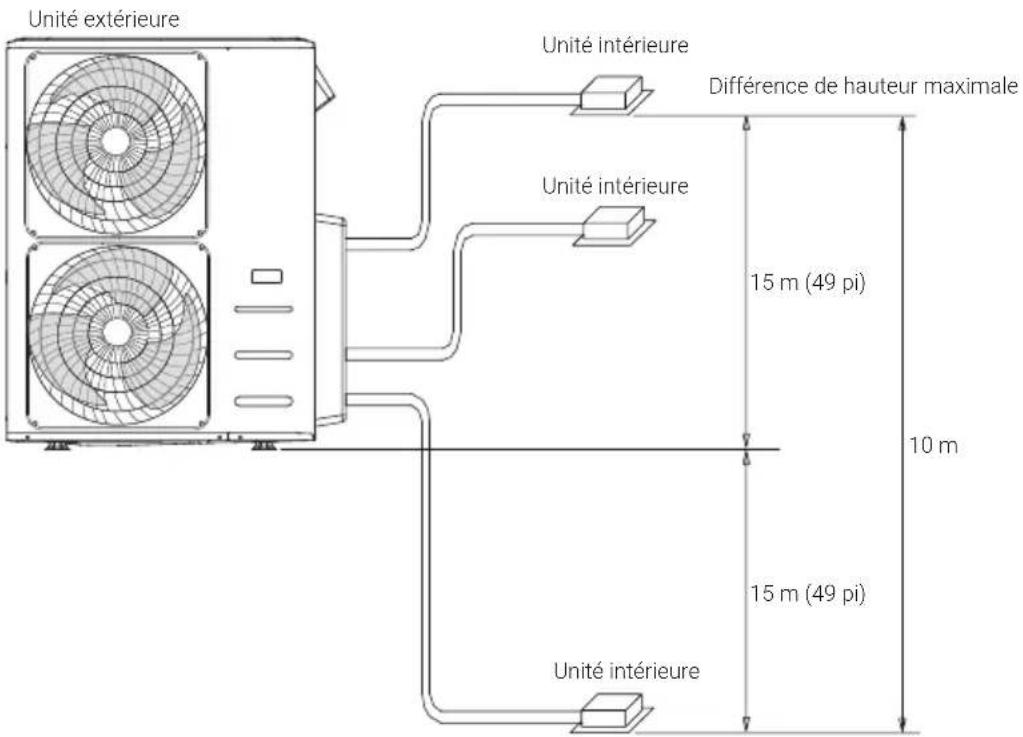

Différence maximale de hauteur entre l'unité interieure et l'unité extérieure	15/49 15	15/49 15/4	9 15/49
Différence maximale de hauteur entre les unités interieures	10/33 10	10/33 10/3	3 10/33

Pour les unités dotées de raccords rapides, il n'est pas possible de raccorder plus de deux tuyaux, la longueur maximale de chaque tuyau étant de 7,5 mètres.

Lors de l'installation de plusieurs unités intérieures avec une seule unité extérieure, assurez-vous que la longueur du tuyau de gaz réfrigérant et la hauteur de chute entre les unités intérieures et extérieures répondent aux exigences illustrées sur le schéma qui suit :

5 Installation

5.4 Installation de l'unité extérieure

Installez l'appareil conformément aux codes et aux réglementations locales ; ils peuvent différer légèrement d'une région à l'autre.

5.4.1 Instructions d'installation - Unité extérieure

Étape 1 : Choisir l'emplacement de l'installation

Avant d'installer l'unité extérieure, vous devez choisir un emplacement approprié. Voici des critères qui peuvent vous aider à choisir un bon emplacement.

Un emplacement d'installation approprié doit satisfaire aux critères suivants :

• Respecter toutes les exigences d'espacement indiquées dans les Exigences d'espace d'installation ci-dessus. Assure une bonne circulation et ventilation de l'air. Ferme et solide : l'emplacement doit supporter le poids de l'unité et ne pas vibrer.
• Le bruit de l'unité ne doit pas déranger les autres.
• Protégé des périodes d'exposition prolongée à la lumière directe du soleil ou à la pluie.
• En cas d'installation dans une région soumise à des chutes de neige, élevez l'appareil au-dessus du bloc de base pour empêcher l'accumulation de glace et éviter ainsi tout dommage sur le serpentin. Montez l'appareil suffisamment haut pour qu'il soit au-dessus du niveau moyen de la neige. La hauteur minimale doit être de 18 pouces.

Ne placez pas l'unité dans les endroits suivants :

• Près d'un obstacle qui bloquera les entrées et les sorties de l'air.
• Près de la voie publique, de zones fréquentées ou de lieux où le bruit général par l'unité peut déranger les autres.
• Près d'animaux ou de plantes où l'air chaud déchargé peut nuire.
• Près d'une source de gaz combustible.
• Dans un endroit poussiéreux.
• Dans un endroit exposé aux dépôts salins excessifs.

Si l'unité est exposée à un vent fort : installez l'unité de sorte que le ventilateur de sortie d'air soit à un angle de 90° par rapport à la direction du vent. Le cas échéant, construisez une barrière devant l'unité pour la protéger des vents forts extrêmes. Voir les figures ci-dessous.

Si l'unité est exposée régulièrement à une forte pluie ou à la neige abondante :

Construisez un abri au-dessus de l'unité pour la protéger de la pluie et de la neige. Faites attention à ne pas obstruer la circulation d'air autour de l'unité.

Si l'unité est régulièrement exposée aux embruns marins :

Utilisez une unité qui a été spécialement conçue pour résister à la corrosion.

Étape 2 : Installez le raccord d'évacuation (unité de pompe à chaleur uniquement)

Avant de fixer l'unité extérieure en place, vous devez installer le raccord de vidange au bas de l'unité. Veuillez noter qu'il y a deux types différents de raccords de vidange en fonction du modèle d'unité extérieure.

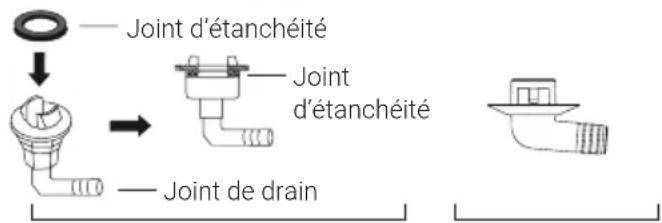

Si le raccord d'évacuation est fourni avec un joint en caoutchouc (voir Fig. A), procédez comme suit :

1. Insérez le joint en caoutchouc au bout du raccord de vidange à monter sur l'unité extérieure.

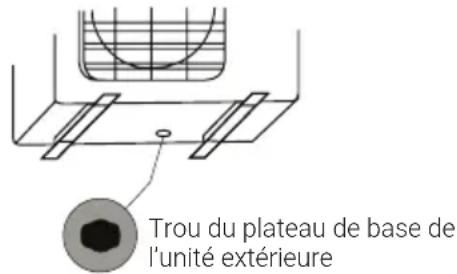

2. Insérez le raccord de vidange dans le trou du plateau de base de l'unité.
3. Tournez le raccord de vidange à 90° jusqu'à ce qu'il s'enclenche en place, en faisant face à l'avant de l'unité.
4. Raccordez un tuyau flexible de vidange (non fourni) au raccord pour évacuer l'eau de l'unité en mode chauffage.

Si le raccord d'évacuation n'est pas fourni avec un joint en caoutchouc (voir Fig. B), procédez comme suit :

1. Insérez le raccord de vidange dans le trou du plateau de base de l'unité. Le raccord de vidange s'enclenche en place.
2. Raccordez un tuyau flexible de vidange (non fourni) au raccord pour évacuer l'eau de l'unité en mode chauffage.

(A) (B)

ATTENTION ! En cas de froid, veillez à ce que le tuyau de vidange soit le plus vertical possible pour assurer un écoulement d'eau rapide. Si l'eau s'écoule trop lentement, elle peut geler dans le tuyau et inonder l'unité.

Étape 3 : fixer l'unité extérieure

L'unité extérieure peut être ancrée au sol ou sur un support mural avec un boulon (M10). Préparez la base d'installation de l'unité en fonction des dimensions ci-après.

5 Installation

La liste suivante donne les différentes tailles des unités extérieures et l'écart entre les pieds de fixation. Préparez la base d'installation de l'unité en fonction des dimensions ci-après.

Types et spécifications de l'unité extérieure

Unité extérieure de type split (à condenseur séparé)

5 Installation

(unité : mm/pouce)

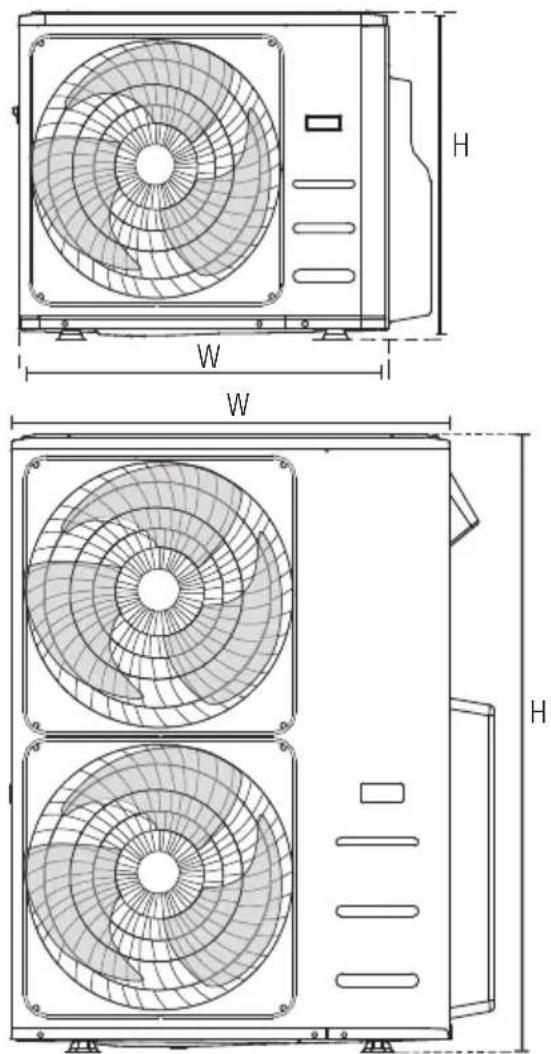

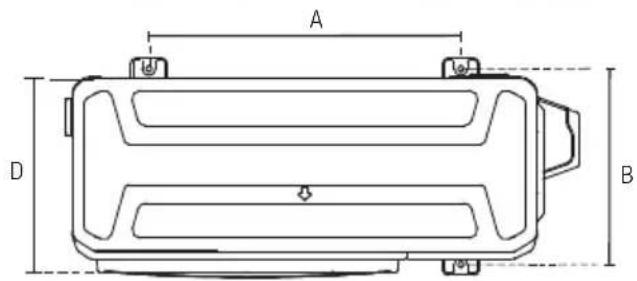

Dimensions des unités extérieures (mm)	Dimensions de montage
I x H x P Distance A (mm)	Distance B (mm)
760 x 590 x 285 (29,9 x 23,2 x 11,2) 530 (20,85) 290 (11,4)
810 x 558 x 310 (31,9 x 22 x 12,2) 549 (21,6) 325 (12,8)
845 x 700 x 320 (33,27 x 27,5 x 12,6) 560 (22) 335 (13,2)
900 x 860 x 315 (35,4 x 33,85 x 12,4) 590 (23,2) 333 (13,1)
945 x 810 x 395 (37,2 x 31,9 x 15,55) 640 (25,2) 405 (15,95)
990 x 965 x 345 (38,98 x 38 x 13,58) 624 (24,58) 366 (14,4)
938 x 1369 x 392 (36,93 x 53,9 x 15,43) 634 (24,96) 404 (15,9)
900 x 1170 x 350 (35,4 x 46 x 13,8) 590 (23,2) 378 (14,88)
800 x 554 x 333 (31,5 x 21,8 x 13,1) 514 (20,24) 340 (13,39)
845 x 702 x 363 (33,27 x 27,6 x 14,3) 540 (21,26) 350 (13,8)
946 x 810 x 420 (37,2 x 31,9 x 16,53) 673 (26,5) 403 (15,87)
946 x 810 x 410 (37,2 x 31,9 x 16,14) 673 (26,5) 403 (15,87)
952 x 1333 x 410 (37,5 x 52,5 x 16,14) 634 (24,96) 404 (15,9)
952 x 1333 x 415 (37,5 x 52,5 x 16,14) 634 (24,96) 404 (15,9)
890 x 673 x 342 (35 x 26,5 x 13,5 po) 663 (26,1 po)	354 (13,9 po)

Rangées d'installation en série. Voici les relations entre H, A et L.

	L	A
L ≤ H	L ≤ 1/2H	25 cm / 9,8" ou plus
	1/2H < L ≤ H	30 cm/11,8 po ou plus
L > H	Installation impossible

5 Installation

Indications sur le perçage des trous dans le mur. Vous devez percer un trou dans le mur pour y faire passer la tuyauterie de réfrigérant, le tuyau de drainage et le câble de signal qui relie l'unité intérieure et extérieure.

1. Déterminez l'emplacement du trou dans le mur en fonction de l'emplacement de l'unité extérieure.
2. Percez un trou dans le mur à l'aide d'une mèche annulaire de 65 mm (2,5").

Lors du perçage du trou dans le mur, veillez à éviter les fils électriques, la tuyauterie et d'autres composants sensibles.

1. Placez le manchon de protection dans le trou. Cela protège la tuyauterie et le câble des bords du trou et aide à fermer le trou une fois l'installation terminée.

MISE EN GARDE !

Lorsque vous percez le béton, portez en permanence des lunettes de protection.

Lorsque l'unité intérieure 24 K est choisie

L'unité intérieure 24 K peut uniquement être raccordée avec le système A. S'il y a deux unités intérieures 24 K, elles peuvent être raccordées avec les systèmes A et B.

Taille du conduit de raccordement d'un système A et B

Capacité de l'unité intéieur (BTU/h)	Liquide Gaz
7 K/9 K/12 K 1/4 3/8
12 K/18 K 1/4 1/2
24 k 3/8 5/8

5.5 Raccordement de la tuyauterie de réfrigérant

Pour les modèles à raccordement rapide, veuillez vous référer au manuel de la machine interne pour en savoir plus sur la méthode d'installation du tuyau de raccordement. Le manuel de la machine externe ne réutilise pas les instructions.

Lors du raccordement de la tuyauterie de réfrigérant, veillez à ce qu'aucune substance ni aucun gaz autre que le réfrigérant spécifique ne pénètre dans l'unité. La présence d'autres gaz ou substances réduit la capacité de l'appareil et peut provoquer une pression anormalement élevée dans le cycle de réfrigération. Cela peut provoquer une explosion et entraîner des blessures.

5.6 Instructions de raccordement - Conduite de gaz réfrigérant

ATTENTION !

• Le tuyau de dérivation doit être installé horizontalement. Un angle de plus de 10° peut provoquer un dysfonctionnement.
• N'INSTALLEZ PAS le tuyau de raccordement tant que les unités intérieures et extérieures n'ont pas été installées.
• Isolez la tuyauterie de gaz et de fluide pour éviter les fuites d'eau.

Étape 1 : couper les conduits

Lors de la préparation des conduits de gaz réfrigérant, procédez avec précaution à leur coupe et évasez-les correctement. Cela permet d'assurer un fonctionnement efficace et de réduire les futures interventions de maintenance.

1. Mesurez la distance entre les unités intérieure et extérieure.
2. À l'aide d'un coupe-tube, coupez le conduit légèrement plus long que la distance mesurée.
3. Vérifiez que le conduit est coupé parfaitement à un angle de 90°.

5 Installation

MISE EN GARDE !

Faites plus attention à ne pas endommager, entailer ou déformer le conduit lors de la coupe. L'efficacité thermique de l'unité en serait alors compromise.

Étape 2 : éliminer les bavures

Les bavures peuvent nuire à l'étanchéité à l'air du raccord des conduites de gaz réfrigérant. Elles doivent être complètement éliminées.

1. Tenez la conduite avec un angle vers le bas pour éviter que les bavures tombent dans le conduit.
2. À l'aide d'un alésoir ou d'un outil d'ébavurage, éliminez les bavures de la section coupée du conduit.

Étape 3 : évaser les bouts de conduit. Un correct évasement est essentiel pour obtenir l'étanchéité de l'air.

1. Après avoir éliminé les bavures du conduit coupé, bouchez les extrémités avec du ruban PVC pour

éviter que des matériaux étrangers n'entrent dans le conduit.

1. Gaine le conduit avec un matériel isolant.
2. Placez des écrous évasés aux deux extrémités du conduit. Vérifiez qu'ils soient orientés dans la bonne direction parce que vous ne pourrez pas les monter ou changer leur orientation après évasement.

1. Décollez le ruban PVC des extrémités du conduit lorsque vous êtes prêt pour l'opération d'évasement.
2. Pincez la forme évasée sur l'extrémité du conduit. L'extrémité du tuyau doit dépasser la forme d'évasement.

1. Placez l'évaseur sur la forme.
2. Tournez la poignée de l'outil d'évasement dans le sens des aiguilles d'une montre jusqu'à ce que le conduit soit entièrement évasé. L'évasement du tuyau doit être conforme aux dimensions.

5 Installation

Prolongement du conduit au-delà de la forme évasée

Calibre de tuyauterie	Couple de serrage	Dimensions d'évasement (A) (Unité : mm/pouce)		Forme d'évasement
		Min Max		90° ±4 A R0.4~0.8
Ø 6,4 18	-20 N.m (183 - 204 kgf.cm) 8,4 /	0,33 8,7 / 0,34
Ø 9,5 25	-26 N.m (255-265 kgf.cm) 13,2 /	0,52 13,5 / 0,53
Ø12,7 35	-36 N.m (357-367 kgf.cm) 16,2 /	0,64 16,5 / 0,65
Ø 15,9 45	-47 N.m (459-480 kgf.cm) 19,2 /	0,76 19,7 / 0,78
Ø 19,1 65	-67 N.m (663-683 kgf.cm) 23,2 /	0,91 23,7 / 0,93
Ø 22 75	-85 N.m (765-867 kgf.cm) 26,4 /	0,04 26,9 / 1,06

1. Retirez l'outil d'évasement et la forme évasée, puis examinez l'extrémité du conduit pour des fissures et un évasement uniforme.

5 Installation

Étape 4 : raccorder les conduits

Raccordez les tubes en cuivre à l'unité intérieure d'abord puis à l'unité extérieure. Vous devez d'abord raccorder le conduit basse pression puis le conduit haute pression.

1. Lors du raccordement des écrous évasés, appliquez une fine couche d'huile de réfrigérant aux extrémités des tuyaux.
2. Alignez le centre des deux conduits à raccorder.

1. Serrez à la main l'écrou d'évasement le plus possible. 4. À l'aide d'une clé de serrage, serrez l'écrou sur la tuyauterie de l'unité.
2. Tenez fermement l'écrou évasé et appliquez un couple de serrage à l'aide d'une clé dynamométrique conformément aux valeurs indiquées dans le tableau ci-dessus.

Utilisez une clé et une clé dynamométrique pour raccorder ou dissocier les tuyaux de l'unité.

ATTENTION !

N'oubliez pas d'envelopper les tuyaux d'isolant. Tout contact direct avec la tuyauterie peut entraîner des brûlures ou des gelures. Assurez-vous que le tuyau est correctement raccordé. Un serrage excessif peut endommager l'évasement et un serrage insuffisant peut entraîner des fuites.

Courbez doucement le tube au milieu selon le schéma ci-dessous. NE COURBEZ PAS le tube à plus de 90° ou plus de 3 fois.

Utilisez les pouces pour courber le tuyau.

Rayon minimal : 10 cm (3,9 po)

1. Après avoir raccordé les tuyaux en cuivre à l'unité intérieure, enveloppez le câble d'alimentation, le câble de signal et les tuyaux avec du ruban adhésif.

NE CROISEZ PAS le câble de signal avec les autres câbles. Lors du regroupement des câbles et des tuyaux, ne croisez pas le câble de signal avec les autres câbles.

1. Faites passer l'ensemble à travers le mur et raccordez-le à l'unité extérieure.
2. N'oubliez pas d'isoler toute la tuyauterie de l'unité extérieure, y compris les vannes.
3. Ouvrez les vannes d'arrêt de l'unité extérieure pour que le réfrigérant circule entre l'unité intérieure et extérieure.

ATTENTION ! Assurez-vous qu'il n'y a pas de fuite de réfrigérant après avoir terminé les travaux d'installation. S'il y a une fuite de réfrigérant, il faut ventiler immédiatement l'endroit et évacuer le système (reportez-vous à la section Évacuation d'air du présent manuel).

5.7 Câblage

5.7.1 Avant d'effectuer tout travail électrique, veuillez respecter les réglementations.

1. L'ensemble du câblage doit être conforme aux codes et aux réglementations électriques locaux et nationaux, et doit être installé par un électricien qualifié.
2. Toutes les connexions électriques doivent être effectuées selon le schéma de connexion électrique situé sur les panneaux de l'unité intérieure et extérieure.
3. Arrêtez immédiatement les travaux en cas de problème de sécurité électrique. Donnez des explications au client et ne poursuivez l'installation que lorsque le problème de sécurité est correctement résolu.
4. La tension d'alimentation doit être comprise entre 90 % et 110 % de la tension nominale. Une alimentation insuffisante peut provoquer un dysfonctionnement, une décharge électrique ou un incendie.
5. Si vous branchez l'alimentation à un câblage fixe, installez un parasurtenseur et un interrupteur d'alimentation principal.
6. Si vous branchez l'alimentation à un câblage fixe, un interrupteur ou disjoncteur, qui permet de déconnecter tous les pôles, doté d'une séparation de contact d'au moins 3 mm (1/8 po) doit être incorporé dans le câblage fixe. Le technicien qualifié doit utiliser un disjoncteur/interrupteur approuvé.

5 Installation

1. Branchez l'unité dans une prise qui lui est réservée. Ne branchez aucun autre appareil dans cette prise.
2. N'oubliez pas que le climatiseur doit être mis à la terre.
3. Tous les fils doivent être solidement serrés. Un câblage non serré correctement peut provoquer une surchauffe du bornier, entraînant un dysfonctionnement du produit et un risque d'incendie.
4. Ne laissez pas les fils se toucher ou entrer en contact avec les tuyaux de réfrigérant, le compresseur ou toute pièce mobile de l'unité.
5. Si l'unité est équipée d'un chauffage électrique, elle doit être éloignée d'au moins 1 m (40 po) de tout matériel combustible.
6. Pour éviter tout risque d'électrocution, ne touchez jamais les composants électriques juste après avoir coupé l'alimentation électrique. Après avoir coupé l'alimentation, attendez toujours au moins 10 minutes avant de toucher aux composants électriques.
7. Veillez à ce que les câbles électriques ne croisent pas le câble de signal. Cela peut entraîner des distorsions et des interférences.
8. L'unité doit être branchée dans une prise secteur. Normalement, l'alimentation secteur doit avoir une impédance de sortie de 32 ohms.
9. Aucun autre équipement ne doit être branché au même circuit d'alimentation que celui de l'unité.
10. Connectez les fils extérieurs avant les fils intérieurs.

MISE EN GARDE !

Avant d'effectuer toute opération électrique ou tout câblage, coupez l'alimentation secteur du système.

Lorsque le courant maximal du climatiseur est supérieur à 16 A, un interrupteur à air ou un interrupteur de protection contre les fuites avec dispositif de protection doit être utilisé (acheté séparément). Lorsque le courant maximum du climatiseur est inférieur à 16 A, le cordon d'alimentation du climatiseur doit être équipé d'une fiche (achetée séparément). Le marché nord-américain est câblé conformément aux exigences des normes NEC et CEC.

5 Installation

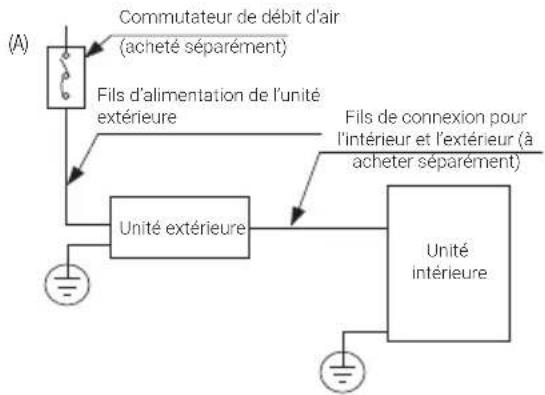

(B)

(C)

(D) (Uniquement pour l'Amérique du Nord)

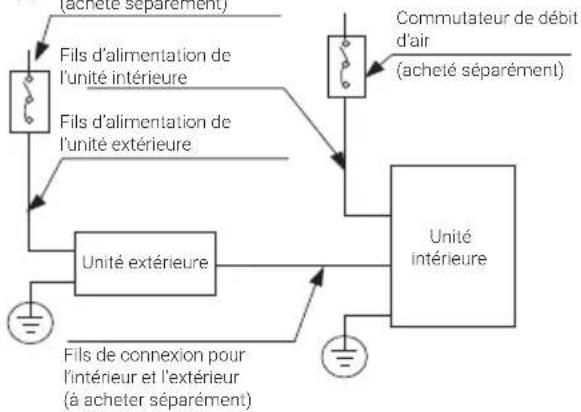

Les schémas ne sont fournis qu'à titre explicatif. Il est possible que votre appareil soit légèrement différent. La forme actuelle prévaut.

5.7.2 Câblage de l'unité extérieure

MISE EN GARDE !

Avant d'effectuer toute opération électrique ou tout câblage, coupez l'alimentation secteur du système.

1. Préparation des câbles pour le branchement :
2. Vous devez désigner la bonne taille de câble. Veillez à utiliser des câbles H07RN-F.

Si vous résidez en Amérique du Nord, choisissez le type de câble en fonction des codes et réglementations électriques locaux.

Sections minimales des câbles d'alimentation et de signal (pour référence)

Courant nominal de l'appareil (A)	Surface nominale de la section transversale (mm2)
>3 et ≤ 6	0,75
>6 et ≤ 10	1

5 Installation

>10 et ≤ 16	1,5
>16 et ≤ 25	2,5
>25 et ≤ 32	4
>32 et ≤ 40	6

Lorsque vous connectez les fils, suivez strictement le schéma de câblage qui se trouve à l'intérieur du couvercle du boîtier électrique.

La section du câble d'alimentation/signal, du fusible et de l'interrupteur est déterminée par le courant maximal de l'unité. Le courant maximal est indiqué sur la plaque signalétique située sur le panneau latéral de l'unité. Reportez-vous à cette plaque signalétique pour pouvoir choisir le bon câble, fusible et interrupteur.

Si vous résidez en Amérique du Nord, veuillez choisir la bonne taille de câble en fonction de l'intensité minimale du circuit indiquée sur la plaque signalétique de l'appareil.

- À l'aide d'une pince à dénuder, retirez la gaine en caoutchouc des deux extrémités du câble de signal pour faire apparaître environ 15 cm (5,9 po) de fil. - Dénudez l'isolant aux extrémités. - À l'aide d'une pince à sertir, sertissez des cosses en U aux extrémités.

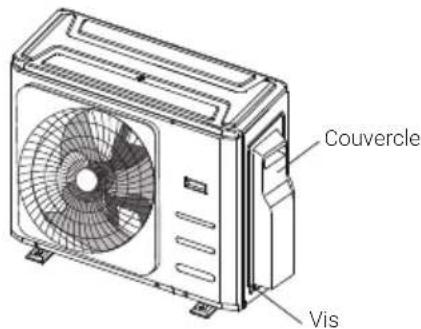

1. Retrait du couvercle de la boîte électrique de l'unité extérieure. Si le couvercle de l'unité extérieure n'existe pas, enlevez les boulons du circuit de maintenance et retirez le panneau de protection.

5 Installation

1. Connexion des cosses en U aux bornes. Alignez les couleurs/étiquettes des fils avec celles des bornes et vissez fermement la cosse en U de chaque fil à sa borne.
2. Fixez le câble avec un serre-câble approprié.
3. Couvrez les fils dénudés avec du ruban adhésif. Éloignez ces fils de toute pièce électrique ou métallique.
4. Remettez le couvercle de la boîte électrique.

5.8 Déclaration sur les harmoniques

« L'équipement M40B-36HFN8-Q est conforme à la norme CEI 61000-3-12 à condition que la puissance de court-circuit Ssc soit supérieure ou égale à 4787737,5 au point d'interface entre l'alimentation de l'utilisateur et le système public. Il incombe à l'installateur ou à l'utilisateur du matériel de s'assurer, en consultant si nécessaire le gestionnaire du réseau de distribution, que le matériel n'est raccordé qu'à une alimentation dont la puissance de court-circuit Ssc est supérieure ou égale à 4787737,5. » « L'équipement M5OD-42HFN8-Q est conforme à la norme CEI 61000-3-12 à condition que la puissance de court-circuit Ssc soit supérieure ou égale à 3190042,5 au point d'interface entre l'alimentation de l'utilisateur et le système public. Il incombe à l'installateur ou à l'utilisateur de l'équipement de s'assurer, en consultant le gestionnaire du réseau de distribution si nécessaire, que l'équipement n'est raccordé qu'à une alimentation dont la puissance de

court-circuit Ssc est supérieure ou égale à 3190042,5. »

5 9 Schéma de câblage

ATTENTION!

Branchez les câbles de raccordement aux bornes, tels qu'identifiés, à l'aide de leurs numéros correspondants sur le bornier des unités intérieure et extérieure. Par exemple, la borne L1 (A) de l'unité extérieure doit être raccordée à la borne L1/1 de l'unité intérieure. L'unité extérieure peut correspondre à différents types d'unité intérieure, les numéros sur le bornier de l'unité intérieure peuvent être légèrement différents. Il convient d'être particulièrement attentif lors de la connexion des fils.

5 Installation

Pour les modèles à raccordement rapide, veuillez vous référer au < > fourni avec l'unité intérieure.

Si l'utilisateur final souhaite réaliser lui-même le câblage, reportez-vous aux schémas suivants. Passez le câble d'alimentation principal dans la sortie de câble la plus BASSE du serre-joint. --- Ce symbole indique un câblage sur le terrain.

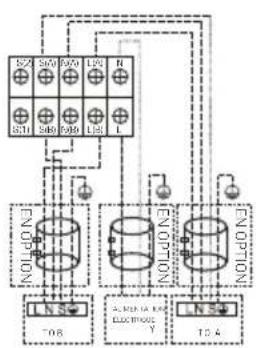

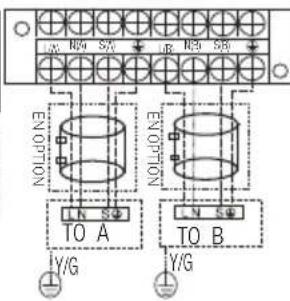

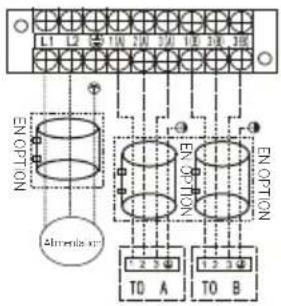

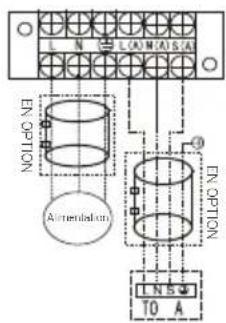

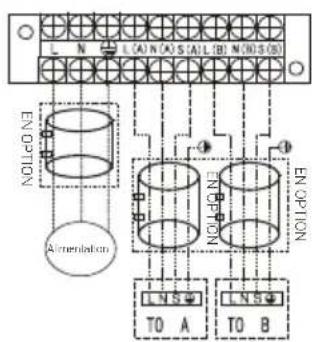

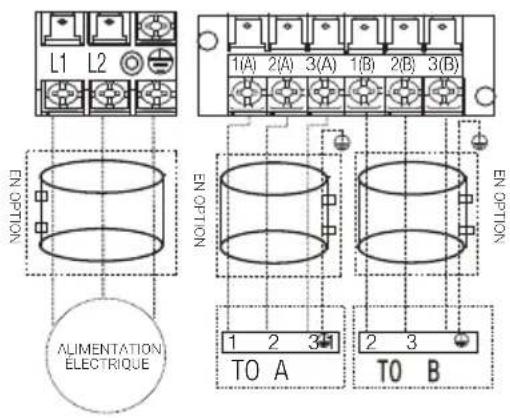

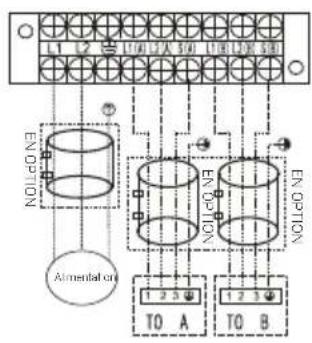

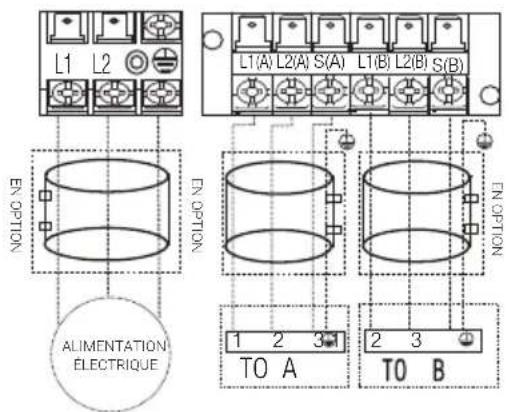

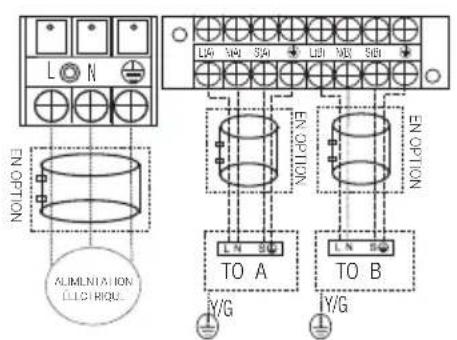

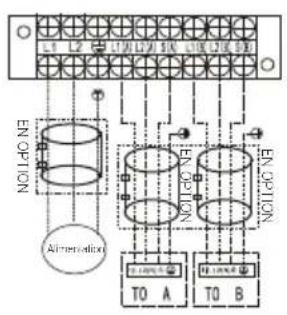

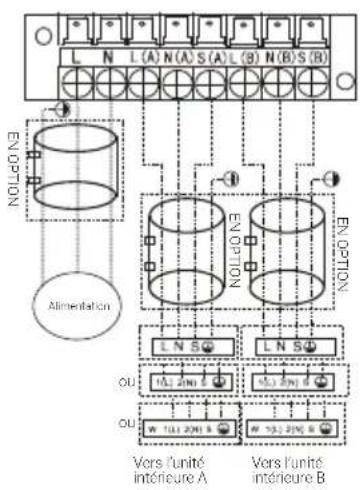

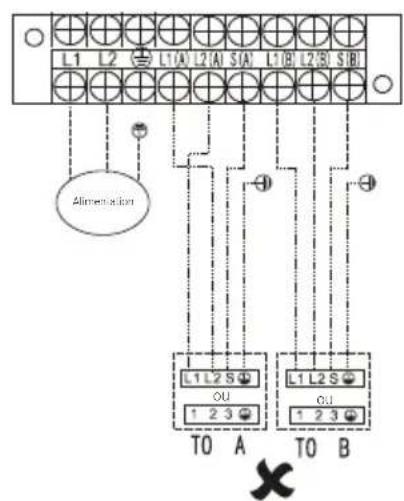

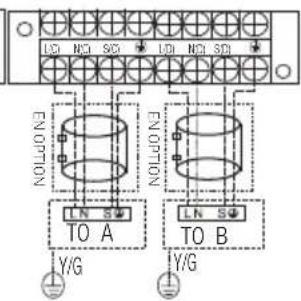

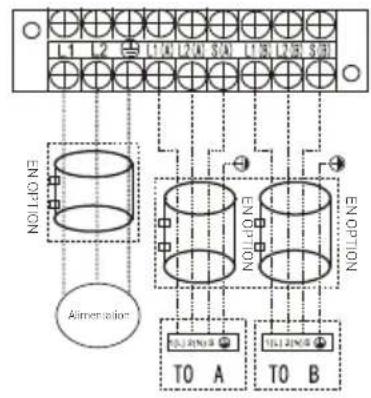

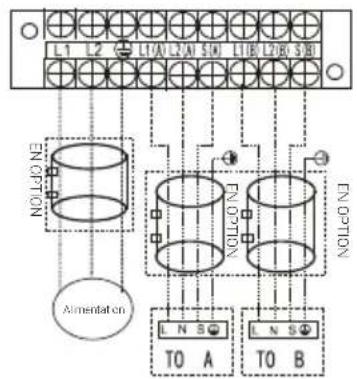

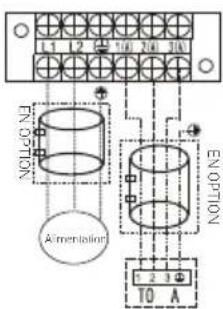

Modèles un-deux :

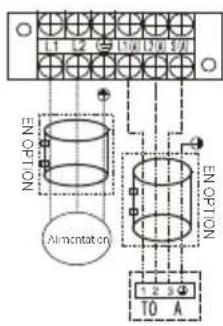

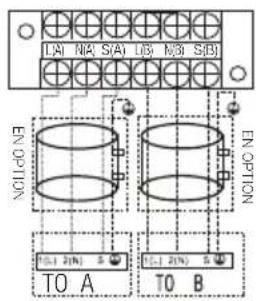

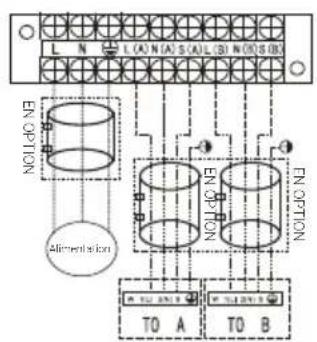

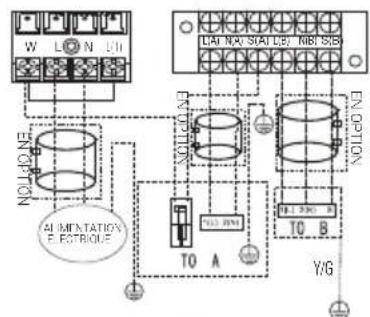

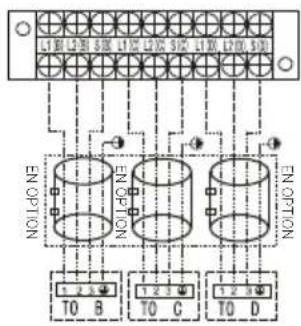

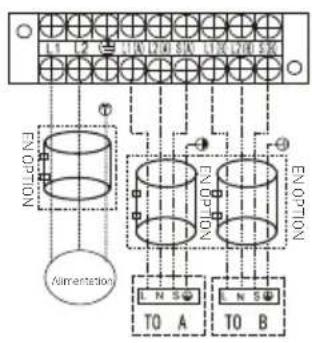

Modèle A Modèle B Modèle C Modèle D

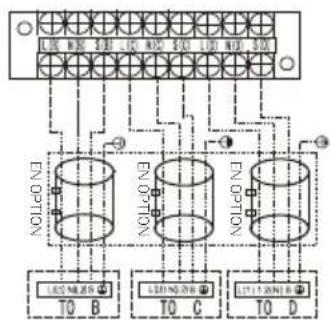

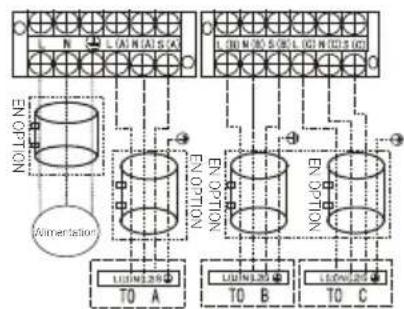

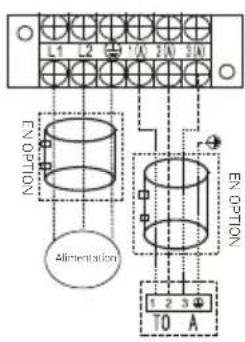

5 Installation

Modèle E

Modèle F

Modèle G

Modèle H

Utilisez l'anneau magnétique (non fourni, pièce en option) pour accrocher le câble de connexion des unités intérieures et extérieures après l'installation.

Modèle I

Modèle J

Modèle K

Modèle L

Modèle M

Modèle N, Modèle O

5 Installation

Modèle P, Modèle Q, Modèle R

Modèle T, Modèle S

Modèle V, Modèle U, Modèle W

5 Installation

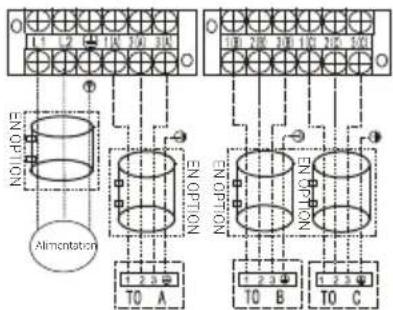

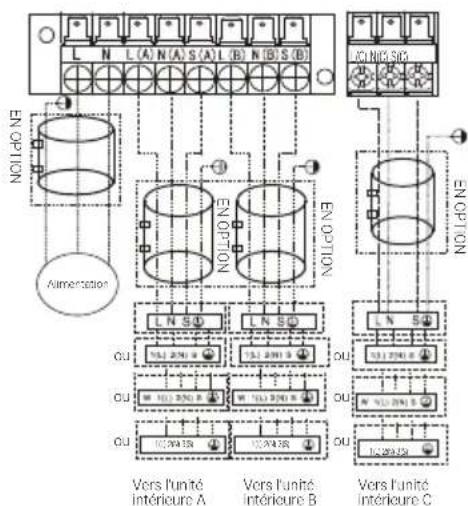

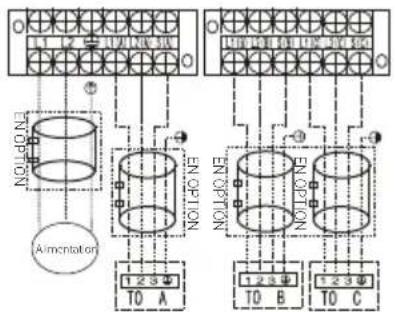

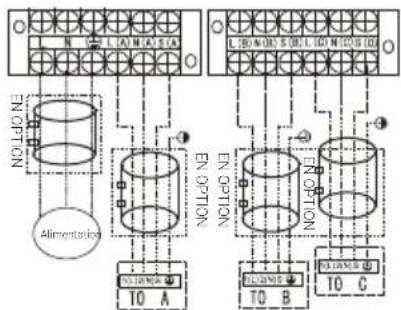

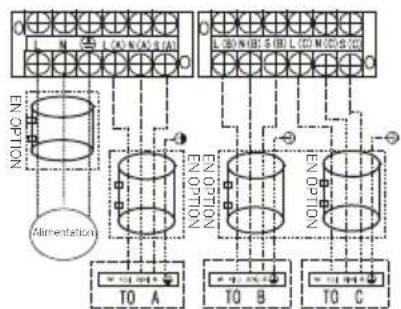

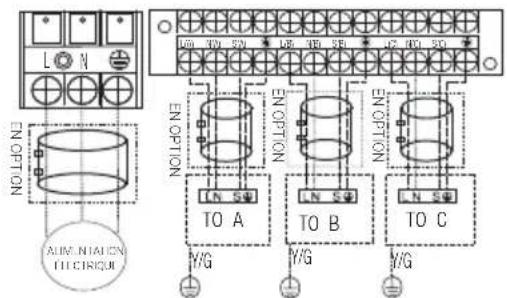

Modèle un-trois : Modèle A

Modèle B, Modèle C

Modèle D, Modèle E, Modèle F

Modèle I, Modèle H, Modèle G

Modèle J

5 Installation

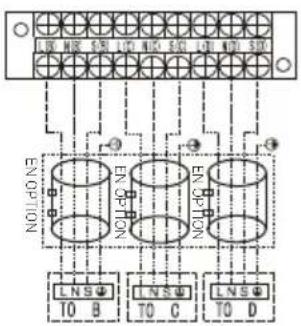

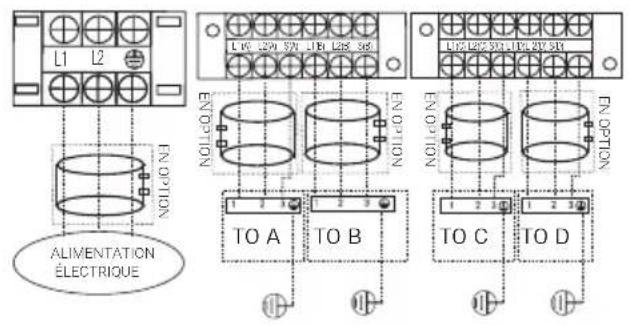

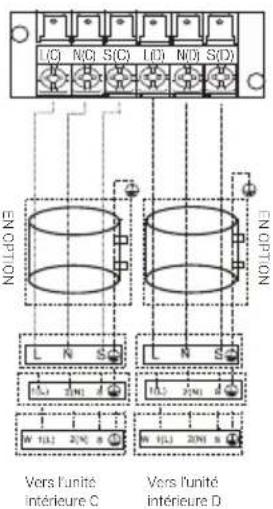

Modèles un à quatre :

Modèle A

Modèle C

Modèle E

Modèle G

Modèle B

Modèle D

Modèle F

Modèle H

5 Installation

Modèle I

Modèle J

Modèle K

Modèle L

Modèle M

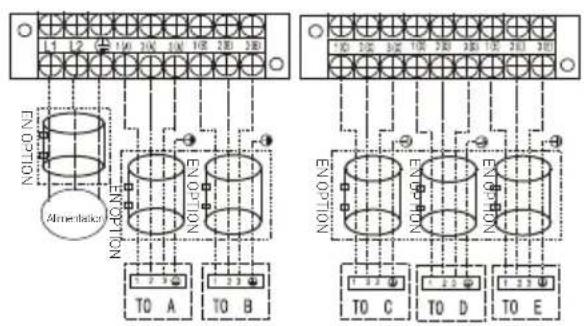

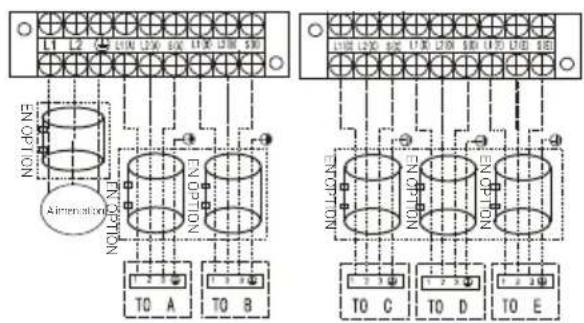

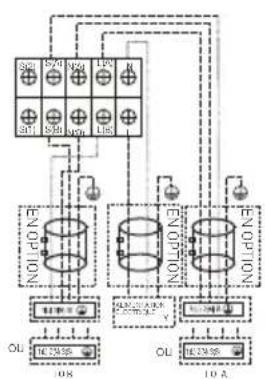

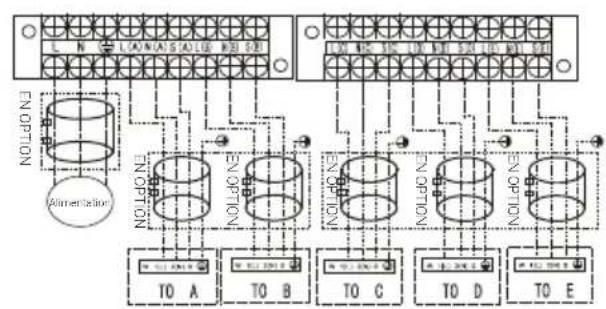

Modèles un à cinq : Modèle A

Modèle B

Modèle C

Modèle D

Modèle E

Modèle F

Modèle G

Modèle H

ATTENTION ! Une fois les conditions ci-dessus confirmées, suivez ces instructions lors du câblage :

• Réservez toujours un circuit électrique individuel spécifique pour le climatiseur. Respectez toujours le schéma électrique indiqué à l'intérieur du couvercle de la télécommande.
• Les vis qui maintiennent les câbles dans le boîtier de l'équipement électrique peuvent se desserrer durant le transport. Les vis desserrées peuvent provoquer une surchauffe des câbles, donc vérifiez que les vis sont bien serrées.
• Vérifiez les caractéristiques de la source d'alimentation.
• Confirmez que la capacité électrique est suffisante.
• Confirmez que la tension au démarrage est maintenue à plus de 90 % de la tension nominale indiquée sur la plaque signalétique.
• Confirmez que l'épaisseur des câbles est conforme aux caractéristiques de la source d'alimentation.
• Installez toujours un disjoncteur à courant de fuite à la terre dans les espaces mouillés ou humides.
• Les éléments suivants peuvent être provoqués par une chute de tension : vibration d'un interrupteur magnétique, endommagement du point de contact, panne de fusible et perturbation du fonctionnement normal.
• Le débranchement d'une source d'alimentation doit être incorporé dans le câblage fixe. Il doit comporter un

vide d'air de séparation de contact d'au moins 3 mm dans chaque conducteur actif (de phase).

• Avant d'accéder aux bornes, tous les circuits d'alimentation doivent être coupés.

Pour satisfaire aux réglementations obligatoires en matière de CEM, exigées par la norme internationale CISPR 14-1:2005/A2:2011 dans certains pays ou districts, veillez à appliquer les anneaux magnétiques corrects sur votre équipement conformément au schéma de câblage qui s'y rapporte. Veuillez contacter votre distributeur ou votre installateur pour obtenir de plus amples informations et acheter des anneaux magnétiques (le fournisseur d'anneaux magnétiques est TDK (modèle ZCAT3035-1330) ou similaire).

6.1 Préparations et précautions

De l'air ou des corps étrangers dans le circuit du gaz réfrigérant peuvent produire une hausse anormale de la pression, en mesure d'endommager le climatiseur, de réduire son efficacité et de provoquer des blessures. Utilisez une pompe à vide et une jauge à conduit pour mettre sous vide le circuit de gaz réfrigérant, en éliminant tout gaz incondensable et toute humidité.

La mise sous vide doit être réalisée après l'installation initiale et lorsque l'unité est déplacée.

6.1.1 Avant de réaliser la mise sous vide

• Vérifiez que les tuyaux de connexion entre les unités intérieures et extérieures sont correctement raccordés. Assurez-vous que tous les câbles sont correctement branchés.

6.1.2 Instructions de mise sous vide

Avant d'utiliser la jauge à conduit et la pompe à vide, lisez attentivement les modes d'emploi pour vous assurer que vous savez comment les utiliser correctement.

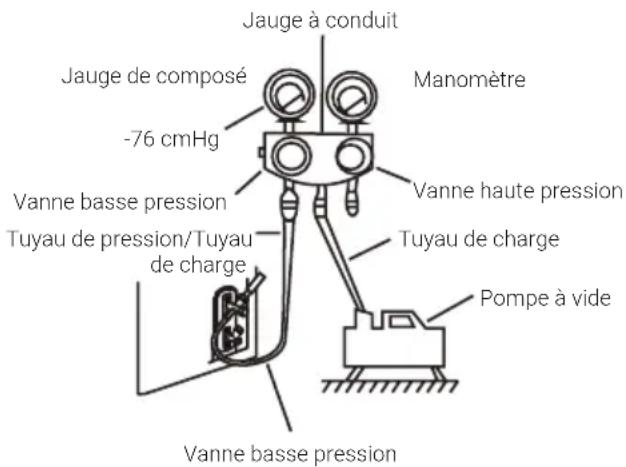

1. Raccordez le tuyau de charge de la jauge à collecteur à l'orifice de service de la vanne basse pression de l'unité extérieure.
2. Raccordez le tuyau de charge de la jauge à collecteur à la pompe à vide.
3. Ouvrez le côté basse pression de la jauge à collecteur. Gardez le côté haute pression fermé.
4. Mettez en marche la pompe pour mettre sous vide le circuit.
5. Faites le vide pendant au moins 15 minutes, ou jusqu'à ce que le manomètre affiche -76 cmHg (-1×10^5 Pa).
6. Fermez la vanne basse pression de la jauge à collecteur et arrêtez la pompe.
7. Attendez 5 minutes, puis vérifiez que la pression du circuit n'a pas changé.

Si la pression du circuit n'a pas changé, dévissez le bouchon de la vanne d'arrêt (haute pression). Si la pression du système change, cela pourrait indiquer une fuite de gaz.

1. Insérez une clé hexagonale dans la vanne d'arrêt (haute pression) et ouvrez la vanne en tournant la clé d'un quart de tour dans le sens antihoraire. Écoutez si du gaz s'échappe du circuit, puis fermez la vanne après 5 secondes.

6 Évacuation de l'air

1. Observez la jauge de pression pendant une minute pour vérifier que la pression n'a pas changé. Elle doit donner une mesure légèrement supérieure à la pression atmosphérique.
2. Retirez le tuyau de charge de l'orifice de service.
3. À l'aide d'une clé hexagonale, ouvrez entièrement les vannes haute pression et basse pression.

ATTENTION !

Lors de l'ouverture de la tige de vanne, tournez avec la clé hexagonale jusqu'à ce qu'elle bute. N'essayez pas de forcer l'ouverture de la vanne au-delà.

1. Serrez d'abord les capuchons de vanne à la main, puis à l'aide d'un outil approprié.
2. Si l'unité extérieure utilise toutes les vannes de la pompe et si la pompe se trouve sur la vanne principale, le système n'est pas raccordé à l'unité intérieure. La vanne doit être resserrée à l'aide d'une vis à écrou. Vérifiez l'absence de fuite de gaz avant de mettre en service l'appareil pour éviter les fuites.

6.1.3 Remarque sur l'appoint de gaz réfrigérant

ATTENTION !

• La charge du réfrigérant doit être effectuée après avoir fait le vide, le câblage et l'essai d'étanchéité.
• NE DÉPASSEZ PAS la quantité maximale autorisée de réfrigérant et ne surchargez pas le système. Cela pourrait endommager l'unité ou affecter son fonctionnement. Toute charge de substances inappropriées peut provoquer des explosions ou des accidents. Veillez à n'utiliser que le fluide frigorigène approprié.
• Les récipients de réfrigérant doivent être ouverts lentement. Utilisez toujours un équipement de protection pendant la charge du système.
• NE MÉLANGEZ PAS les types de réfrigérants. Pour les modèles de réfrigérant R32 ou R290, assurez-vous que les conditions à l'intérieur de la zone ont été sécurisées par contrôle de matériaux inflammables lorsque vous ajoutez le réfrigérant dans le climatiseur.

6. Évacuation de l'air

N=2 (modèles un-deux), N=3 (modèles un-trois), N=4 (modèles un-quatre), N=5 (modèles un-cinq). Selon la longueur du conduit de raccordement ou la pression du système purgé, il se peut que vous deviez ajouter du gaz réfrigérant.

Reportez-vous au tableau ci-dessous pour connaître la quantité de gaz réfrigérant à ajouter :

Gaz réfrigérant supplémentaire par longueur de conduit

Longueur de conduite de raccordement (m)	Méthode de purge d'air	Gaz réfrigérant supplémentaire
Longueur du tube de précharge (pi/m) (longueur du tube de précharge x N)	Pompe à vide	N/D
Additionnel (longueur du tube de précharge x N) pi/m	Pompe à vide	Côté liquide : Ø 6,35 (1/4 po) R32 : (Longueur totale du tube - longueur du tube de précharge x N) x 12 g/m (Longueur totale du tube - longueur du tube de précharge x N) x 0,13 oZ/pi	Côté liquide : Ø 9,52 (3/8") R32 : (Longueur totale du tube - longueur du tube de précharge x N) x 24 g/m (Longueur totale du tube - longueur du tube de précharge x N) x 0,26 oZ/pi
		Côté liquide : Ø6,35 (1/4 po) R410A : (Longueur totale du tube - longueur du tube de précharge x N) x 15 g/m (Longueur totale du tube - longueur du tube de précharge x N) x 0,16 oZ/pi	Côté liquide : Ø 9,52 (3/8") R410A : (Longueur totale du tube - longueur du tube de précharge x N) x 30 g/m (Longueur totale du tube - longueur du tube de précharge x N) x 0,32 oZ/pi

La longueur de conduite normale est de 7,5 m.

Uniquement pour les modèles australiens :

• NE MÉLANGEZ PAS les types de réfrigérants. N=2 (modèles un-deux), N=3 (modèles un-trois), N=4 (modèles un-quatre), N=5 (modèles un-cinq).

Certains circuits nécessitent une charge supplémentaire en fonction des longueurs de conduite. La longueur de conduite normale est de 10 m. La quantité de gaz réfrigérant supplémentaire à charger se calcule à l'aide de la formule suivante :

6 Évacuation de l'air

Gaz réfrigérant supplémentaire par longueur de conduit

Longueur de la conduite de raccordement (m)	Méthode de purge d'air	Gaz réfrigérant supplémentaire
Inférieure à la longueur normale du tube x N	Pompe à vide	N/D
Supérieure à la longueur standard du tube x N	Pompe à vide	Côté liquide : Ø 6,35 (Ø 1/4 po) (longueur totale du tube - longueur du tube de précharge x N) x15 g/m	Côté liquide : Ø 9,52 (Ø 3/8 po) (Longueur totale du tube - longueur du tube de préchargexN) x30 g/m

Veillez à retarder la charge supplémentaire de réfrigérant en fonction du volume nominal (tuyauterie de 5 m de réfrigérant) lors des tests de vérification du marché ou du gouvernement.

6.2 Contrôle de sécurité et d'absence de fuite

6.2.1 Contrôle de sécurité électrique

Procédez au contrôle de sécurité électrique après avoir terminé l'installation. Vérifiez les éléments suivants :

1. Résistance isolée
2. La résistance isolée doit être supérieure à 2 MΩ.
3. Mise à la terre - Après avoir terminé la mise à la terre, mesurez la résistance de mise à la terre par une détection visuelle et à l'aide d'un testeur de résistance de mise à la terre. Assurez-vous que la résistance de mise à la terre est inférieure à 4 Ω.
4. Contrôle de pertes électriques (à réaliser pendant le test, lorsque l'unité est allumée)
5. Pendant une mise en service test après avoir terminé l'installation, utilisez une sonde électrique et un multimètre pour réaliser un contrôle de pertes électriques. Éteignez immédiatement l'unité si des fuites ont lieu. Essayez différentes solutions jusqu'à ce que l'unité fonctionne correctement.

6.2.2 Contrôle de fuite de gaz

1. Méthode de l'eau et du savon : Appliquez une solution d'eau savonneuse ou un détergent liquide neutre sur le raccordement de l'unité intérieure ou sur les raccordements de l'unité extérieure avec une brosse douce pour vérifier l'absence de fuites aux points de raccordement de la tuyauterie. Si des bulles apparaissent, les tuyaux ont des problèmes de fuite.
2. Détecteur de fuite - Utilisez le détecteur de fuite pour vérifier l'absence de fuites.

6 Évacuation de l'air

L'illustration ne sert qu'à des fins de démonstration. L'ordre réel de A, B, C, D et E sur l'appareil peut être légèrement différent de l'unité que vous avez achetée, mais la forme générale reste la même.

Point de

vérification de

l'unité intérieure

Point de

vérification

de l'unité

extérieure

A, B, C et D sont des points pour le type un-quatre. A, B, C, D et E sont des points pour les unités de type un-cinq.

7.1 Avant l'exécution des tests

Un essai doit être effectué après l'installation complète de l'ensemble du système. Vérifiez les points suivants avant d'effectuer l'essai :

1. Les unités intérieure et extérieure sont correctement installées.
2. La tuyauterie et le câblage sont correctement raccordés.
3. Aucun obstacle pouvant entraîner de mauvaises performances ou un dysfonctionnement du produit ne gêne l'entrée et la sortie de l'unité.
4. Il n'y a aucune fuite dans le système de réfrigération.
5. Le système de drainage n'est pas entravé et l'écoulement se fait vers un endroit sûr.
6. L'isolation thermique est correctement effectuée.
7. Les fils de terre sont correctement connectés.
8. La longueur des tubes et la charge de réfrigérant ont été vérifiées.
9. La tension d'alimentation correspond à celle du climatiseur.

ATTENTION! Si

l'essai n'est pas effectué, l'unité pourrait en être endommagée, sans compter les dégâts matériels et les blessures qui pourraient en résulter.

7.2 Instructions d'exécution des tests

1. Ouvrez les vannes d'arrêt de liquide et de gaz.
2. Mettez l'interrupteur d'alimentation principal sur marche et laissez l'unité se chauffer.
3. Mettez le climatiseur sur le mode Refroidissement.
4. Pour l'unité intérieure
5. Vérifiez que la télécommande et ses touches fonctionnent correctement.
6. Vérifiez que les volets bougent correctement et que leur état peut être changé à l'aide de la télécommande.
7. Vérifiez si la température ambiante est affichée correctement.
8. Vérifiez que les indicateurs de la télécommande et ceux du panneau d'affichage de l'unité intérieure fonctionnent correctement.
9. Vérifiez que les boutons manuels de l'unité intérieure fonctionnent correctement.
10. Vérifiez que le système de drainage n'est pas entravé et que l'écoulement est fluide.
11. Vérifiez qu'il n'y a pas de vibrations ou de bruit anormal pendant le fonctionnement.
12. Pour l'unité extérieure
13. Vérifiez s'il y a une fuite au niveau du système de réfrigération.
14. Vérifiez qu'il n'y a pas de vibrations ou de bruit anormal pendant le fonctionnement.
15. Vérifiez que le vent, le bruit et l'eau générés par l'unité ne dérangent pas vos voisins et ne présentent aucun danger pour la sécurité.

Si l'unité ne fonctionne pas du tout ou contrairement à vos attentes, consultez la section Dépannage du guide d'utilisation avant d'appeler le service à la clientèle.

8 Fonction de correction automatique du câblage/de la tuyauterie

8.1 Fonction de correction automatique du câblage/de la tuyauterie

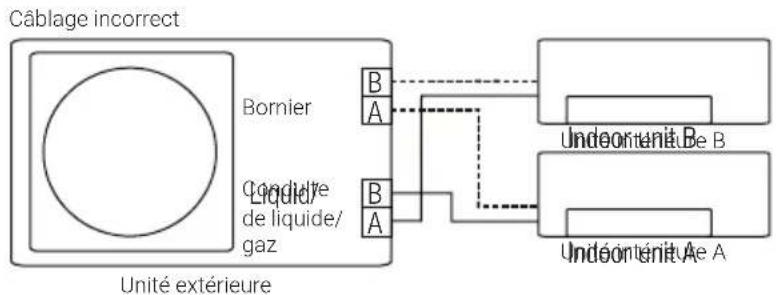

Les modèles plus récents incluent désormais la correction automatique des erreurs de câblage/tuyauterie. Appuyez sur l'interrupteur « check switch » (interrupteur de vérification) sur la carte PCB de l'unité extérieure pendant 5 secondes jusqu'à ce que l'écran LED affiche « CE » pour indiquer que la fonction est activée. Environ 5 à 10 minutes après que vous avez appuyé sur l'interrupteur, « CE » disparaît, cela signifie que l'erreur de câblage/tuyauterie a été corrigée et que tout le câblage/toute la tuyauterie sont correctement raccordés.

8 Fonction de correction automatique du câblage/de la tuyauterie

8.2 Comment activer cette fonction

1. Vérifiez que la température extérieure est supérieure à 5°C. (Cette fonction ne fonctionne pas lorsque la température extérieure n'est pas supérieure à 5°C.)
2. Vérifiez que les robinets d'arrêt du conduit de liquide et du conduit de gaz sont ouverts.
3. Activez le disjoncteur et attendez au moins 2 minutes.

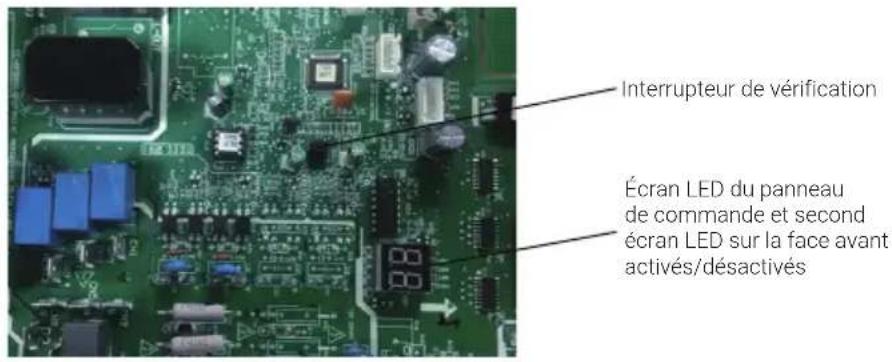

4. Appuyez sur l'interrupteur de vérification sur l'unité extérieure jusqu'à ce que l'écran LED affiche « CB ».

ATTENTION ! Si l'une des conditions suivantes se présente, éteignez immédiatement votre appareil !

• Le cordon d'alimentation est endommagé ou anormalement chaud.
• Il y a une odeur de brûlé.
• L'appareil émet des sons forts ou anormaux.
• Un fusible de ligne a sauté ou le coupe-circuit se déclenche souvent.
• De l'eau ou d'autres objets ont pénétré dans l'appareil.
• N'essayez pas de résoudre le problème vous-même ! Contactez immédiatement un prestataire de service agréé !

9.1 Problèmes courants

Les problèmes suivants ne sont pas un dysfonctionnement et, la plupart du temps, ne nécessitent pas de réparation.

Problème Causes possibles
L'appareil ne s'allume pas quand j'accue sur le bouton ON/OFF (MARCHE/ARRÊT)	L'appareil est muni d'une fonctionnalité de protection contre les surcharges qui le désactive pendant 3 minutes. L'appareil ne peut pas redémarrer dans les trois minutes qui seront son arrêt.
	Modèles avec refroidissement et chauffage: Si levoyant de fonctionnement et celui de la fonction PRE-DEF (PRÉCHAUFFAGE - DÉGIVRAGE) sont allumés, la température extérieure est trop froide et le système de ventilation anti-froid de l'appareil est activé afin de le dégivrer.
	Pour les modèles avec la fonction de refroidissement uniquement: Si l'indicateur de la fonction « Fan Only (Ventilateur uniquement) » est allumé, la température extérieure est trop froide et la protection antigel de l'appareil est activée afin de dégivrer l'unité.
L'appareil passée du mode COOL (REFROIDISSEMENT) au mode FAN (VENTILATEUR)	L'appareil modifier son réglage afin d'éviter toute formation de givre sur le module. Une fois que la température est remontée, l'appareil recommencerà à fonctionner.
	La température définie est atteinte et à ce moment l'appareil désactive le compresseur. L'appareil reprendra son fonctionnement lorsque la température varie à nouveau.

9 Dépannage

L'unité interieure émet une vapeur blanche	Dans les régions humides, un grand écart de température entre l'air de la pierce et l'air conditionné peut causeer une brume blanche.
L'unité interieure et l'unité extérieure émettent tous les deux une brume blanche	Quand l'appareil redémarre en mode HEAT (CHAUFFAGE) après un dégivrage, il peut émettre une brume blanche en raison de l'humidité généree par le procédé de dégivrage.
L'unité interieure fait du bruit Vos	Vos pouze entendre un grincement lorsque le système est en mode OFF (ARRÊT) ou en mode COOL (REFROIDISSEMENT). Vous pouze également entendre ce bruit lorsque la pompe de drainage (en option) fonctionne.
	Vous pouze entendre un grincement après avoir mis l'appareil en mode HEAT (CHAUFFAGE) en raison de dilatation et de la rétraction des pieces en plastique de l'appareil.
L'unité interieure et l'unité extérieure font tous les deux du bruit.	Un faible sifflement peut être émis pendant le fonctionnement. Cela est normal et dû au gaz réfrigérant traversant le module interieur et le module extérieur.
	Vous pouze entendre un faible sifflement lorsque le système se met en marche, vient de s'arrêté ou est en cours de dégivrage. Ce bruit est normal et dû au gaz réfrigérant qui s'arrêté ou change de direction.
L'unité extérieure fait du bruit	L'appareil fera différents sons selon son mode de fonctionnement actuel.
L'unité interieure ou l'unité extérieure émet de la poussière	Durant de longues périodes de non-utilisation, l'appareil peut accumulator de la poussière, qui sera émise au démarrage de l'appareil. Cela peut être attenué en couvrant l'appareil lors des longues périodes d'inactivité.
L'appareil émet une odeur désagréable	L'appareil peut absorber des odeurs venant de l'environnement (p. ex. de meubles, de cuisson, de cigarettes, etc.) qui seront émises pendant le fonctionnement.
	Les filtres de l'appareil ont moi si et doivent être nettoyés.
Le ventilateur de l'unité extérieure ne fonctionne pas	Pendant le fonctionnement, la vitesse du ventilateur est régulée afin d'optimiser le fonctionnement du produit.

9.2 Astuces de dépannage

Lorsque des problèmes surviennent, vérifiez les points suivants avant de contacter un réparateur.

Problème Causes possibles Solution
L'appareil ne fonctionne pas	Coupure d'alimentation Attende que l'alimentation soit rétablie
	L'alimentation électrique est désactivée	Mettez l'appareil sous tension
	Le fusible est grillé Remplacez le fusible
	Les piles de la télécommande sont usées	Remplacez les piles.
	La protection de 3 minutes de l'appareil est activée	Attendez trois minutes après le redémarrage de l'appareil
Mauvaise performance de refroidissement	Il se peut que la température soit régée à un niveau plus élevé que celui de la température ambiente de la piece.	Baissez le réglage de température
	L'échangeur de chaleur sur l'unité interieure ou extérieure est sale	Nettoyez l'échangeur de chaleur concerné
	Le filtrte d'air est sale	Enlevez le filtrte et nettoyez-le en suivant les instructions
	L'arrivée ou la sortie d'air de l'un des appareils est obstruée	Éteignez l'appareil, enlevez l'obstruction et rallumez-le
	Les portes et les fenêtres sont ouvertes	Vérifiez que toutes les portes sont fermées quand l'appareil est en marche
	Une chaleur excessive est généraee par la lumière du soleil	Fermez les fenêtres et les rideaux pendant les périodes de grande chaleur ou quand le soleil brille fort
	Réfrigérant faible en raison d'une fuite ou d'une utilisation à long terme.	Vérifiez s'il y a des fuites et ré-tanchéifiez si nécessaire et faites l'appoint de gaz réfrigérant

9. Dépannage

L'appareil démarre et s'accête fréquemment	Il y a trop ou trop peu de gaz réfrigérant dans le système	Vérifiez s'il y a des fuites et rechargez le système avec du gaz réfrigérant.
	De l'air, un gaz incompressible ou un matériel étranger est present dans le système de réfrigération.	Évacuez et rechargez le système avec du gaz réfrigérant
	Le circuit du système est bloqué.	Determinez quel circuit est bloqué et remplacez l'élement défectueux.
	Le presseur est en panne	Remplacez le presseur
	La tension est trop élevé ou trop BASSE	Installez un thermostat pour réguler la tension
Mauvaise performance de chauffage	La température extérieure est inférieure à 7 °C (44,5 °F).	Vérifiez s'il y a des fuites et rechargez le système avec du gaz réfrigérant.
	De l'air froid entre par les portes et les fenôtres	Vérifiez que toutes les portes et fenôtres sont fermées pendant l'utilisation
	Réfrigérant faible en raison d'une fuite ou d'une utilisation à long terme.	Vérifiez s'il y a des fuites et ré-étanchéifiez si nécessaire et faites l'appoint de gaz réfrigérant

10. Directive européenne concernant la mise au rebut

Cet appareil contient du réfrigérant et d'autres substances potentiellement dangereuses. Lors de la mise au rebut de cet appareil, la loi exige une collecte et un traitement spécifiques. Ne jetez pas ce produit avec les déchets ménagers ou les déchets municipaux non triés.

Pour la mise au rebut de cet appareil, vous disposez des options suivantes :

• Apportez cet appareil à un centre de collecte de déchets électroniques municipal désigné.
• En achetant un nouvel appareil, le détaillant reprendra l'ancien appareil sans frais.
• Le fabricant reprendra l'ancien appareil sans frais. Vendez l'appareil à un ferrailleur/agréé.

Remarque spéciale

L'abandon de cet appareil en forêt ou dans un autre milieu naturel nuit à la santé humaine et à l'environnement. Des substances dangereuses peuvent fuir dans la nappe phréatique et entraîner dans la chaîne alimentaire.

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie. Les appareils usagés doivent être retournés au point de collecte officiel destiné au recyclage des appareils électriques et électroniques. Pour tracer ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés. L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

11. Consignes de la F-Gaz

11.1 Consignes de la F-Gaz

Ce produit contient des gaz à effet de serre fluorés.

Les gaz à effet de serre fluorés sont contenus dans un dispositif hermétiquement scellé.

Les opérations d'installation, d'entretien, de maintenance, de réparation, de vérifications de fuites éventuelles, de mise hors service des équipements obsolètes ainsi que de recyclage des produits doivent être effectuées par une personne physique certifiée.

Si le système est doté d'un dispositif de détection des fuites, des vérifications de fuites éventuelles doivent être effectuées au moins une fois par an, afin de s'assurer que le système fonctionne correctement.

Si le produit doit faire l'objet de vérifications de fuites éventuelles, il est recommandé de mentionner le cycle d'inspection, et d'établir et sauvegarder les comptes rendus des vérifications effectuées.

Remarque : Pour les équipements hermétiques, les climatiseurs locaux, les climatiseurs de fenêtre et les déshumidificateurs, si l'équivalent CO2 des gaz à effet de serre fluorés est inférieur à 10 tonnes, des contrôles d'étanchéité ne doivent pas être effectués.

12 Spécifications

BGMPI

Nom du modele Unité intérieure BGMPI	090 BGMPI 120	BGMPI 180
Capacité de refroidissement (kW) 2,638 3,517 5,275
Capacité de chauffage (kW) 2,931 3,810 5,569
Tension/Fréquence (V/Hz) 220 à 240 V~	50 Hz, monophasé	220 à 240 V~50 Hz, monophasé	220 à 240 V~50 Hz, monophasé
Branchement de l'alimentation électrique	Extérieur Extérieur	Extérieur
Niveau de pression sonore - Unité intérieure (dBA)	37/32/22 37	32/22 41/37/31
Volume d'écoulement d'air (m3/h) 520 / 460 / 330		530/400/350 800/600/500
Classe de résistance de l'unité intérieure	IPX0 IPX0 IPX0
Unité intérieure (L x P x H) mm	729 x 292 x 200	802 x 295 x 200	971 x 321 x 228
Poids net de l'unité intérieure (kg)	8,0	9,0	11,5

BGMPO

Nom du modele	Unité extérieure	BGMP0 141	BGMP0 181	BGMP0 211	BGMP0 271	BGMP0 361	BGMP0 421
Gamme de produits		BGMPI 090(x2)	BGMPI 090(x1)BGMPI 120(x1)	BGMPI 120(x2)	BGMPI 090(x2)BGMPI 120(x1)	BGMPI 090(x1)BGMPI 120(x1)BGMPI 180(x1)	BGMPI 120(x2)BGMPI 180(x1)
Gaz réfrigérant						BGMPI 120(x3)
Quantité totale de gaz réfrigérant (g)		1 100	1 250	1 500	1 850	2 100	2 900
PRG		675	675	675	675	675	675
CO2 équivalent (tonnes)		0,743 0,844 1,013		1,249	1,418 1,958
Anti-électrocution.		Classe I C	asse I Classe I	asse I Classe I	asse I Classe I
Classe climatique		T1	T1	T1	T1	T1	T1
Type de chauffage		Pompe à chaleur	Pompe à chaleur	Pompe à chaleur	Pompe à chaleur	Pompe à chaleur	Pompe à chaleur

12 Spécifications

Branchement de l'alimentation électrique	Extrésieur	Extrésieur	Extrésieur	Extrésieur	Extrésieur
Pdesign C (kW)	4,1 5,3	6,1 7,9	10,3 1	1,7
Pdesign H (kW)	3,7(moyenne saison dans l'UE)	4,3(moyenne saison dans l'UE)	5,4(moyenne saison dans l'UE)	5,7(moyenne saison dans l'UE)	9,2(moyenne saison dans l'UE)	9,5(moyenne saison dans l'UE)
SEER/AEER/Poids EER (W/W)	6,8 (SEER,UE)	6,1 (SEER,UE)	6,5 (SEER,UE)	6,1 (SEER,UE)	6,1 (SEER,UE)	6,1 (SEER,UE)
SCOP/ACOP/Poids EER (W/W)	4,0(SCOP,UE moyenne)	4,0(SCOP,UE moyenne)	4,0(SCOP,UE moyenne)	4,0(SCOP,UE moyenne)	4,0(SCOP,UE moyenne)	4,0(SCOP,UE moyenne)
Consommation d'énergie-refroidissement	A++ (SEER,UE)	A++ (SEER,UE)	A++ (SEER,UE)	A++ (SEER,UE)	A++ (SEER,UE)	A++ (SEER,UE)
Consommation d'énergie-chauffage	A+(moyenne saison dans l'UE)	A+(moyenne saison dans l'UE)	A+(moyenne saison dans l'UE)	A+(moyenne saison dans l'UE)	A+(moyenne saison dans l'UE)	A+(moyenne saison dans l'UE)
Consommation d'énergieannuelle - Refroidissement(kWh)	215 304	328 453 591	671
Consommation d'énergieannuelle - Chauffage (kWh)	1307	1508 (AB)1584 (AG)	1890 1995 3220 3325
La capacité déclarée pour le calcul du SCOP aux conditions de conception de référence(kW)	3,0 3,9	4,7 5,0 8,8 8,7
La capacité du chauffaged'appoint supposée pour le calcul du SCOP aux conditions de conception de référence(kW)	0,7 0,4	0,7 0,7 0,4 0,8
Puisance de chauffageélectrique (W)	// // //	/

12 Spécifications

Alimentation en mode refroidissement (kW)	1,270 1,635 1,905 2,450 3,220 3,803
Alimentation en mode chauffage (kW)	1,185 1,500 1,738 2,210 2,910 2,623
Tension/Fréquence (V/Hz)	220-240 V, 50 Hz, monophasé	220-240 V, 50 Hz, monophasé	220-240 V, 50 Hz, monophasé	220-240 V, 50 Hz, monophasé	220-240 V, 50 Hz, monophasé
Courant de fonctionnement en mode refroidissement (A)	5,8 7,19,0 11,2 14,016,5
Courant de fonctionnement en mode chauffage (A)	5,4 6,68,1 10,1 12,715,8
Niveau de pression sonore - Unité extérieure (dBA)	65 65 65 67 55 55
Entrée d'alimentation nominale - EN 60335(W)	2 750 3050 3910 4 100 4600 4700
Courant nominal d'entrée - EN 60335(A)	12 13 17 18 21,5 22,0
Classe de résistance de l'unité extérieure	IPX4 IPX4 IPX4 IPX4	IPX4 IPX4
Diamètre de tuyaux à haute pression (mm)	Ø6,35*2 Ø6,35*2 Ø6,35*3 Ø6,35 x 4 Ø6,35 x 5
Diamètre de tuyaux à basse pression (mm)	Ø9,52*2 Ø9,52*2 Ø9,52 x 3 Ø9,52 x 3			Ø9,52 x 3 + 12,7 x 1	Ø9,52 x 4 + 12,7 x 1
Cordon d'alimentation (mm²)	1,5 x 3	1,5 x 3	2,5 x 3	2,5 x 3	4,0 x 3
Cordon de connexion interieure et extérieure (mm²)	1,5 x 4	1,5 x 4	1,5 x 4	1,5 x 4	1,5 x 4
Élévation max. (m)	15 15 15 15 15 15
Longueur de conduite max. (m)	40 40 60 60 80 80
Quantité de gaz supplémentaire (g/m)	12 12 12 12 12 12

12 Spécifications

Unité extérieur (L x P x H) mm	805 x 554 x 330	805 x 554 x 330	890 x 673 x 342	890 x 673 x 342	946 x 810 x 410	946 x 810 x 410
Poids net de l'unité extérieur (kg)	31,6 35,0	43,0 48,0	69,5 74,1

Remarque :

1. Les spécifications sont des valeurs standard calculées en fonction des conditions de fonctionnement nominales. Elles varieront quand les conditions de fonctionnement changent.
2. Notre entreprise développe rapidement de nouvelles améliorations techniques. Toutes modifications des données techniques feront l'objet d'un préavis. Veuillez vous reporter à la plaque signalétique apposée sur le climatiseur.

Veuillez vous reporter aux informations détaillées sur le produit requises par le règlement n° 206/2012 dans la brochure de la fiche produit.

Quantità di refrigerante da caricare (kg)	Altezza di installazione (m)	Superficie minima dell'ambiente \( \left( {\mathrm{m}}^{2}\right) \)	Quantità di refrigerante da caricare (kg)	Altezza di installatione (m)	Superficie minima dell'ambiente \( \left( {\mathrm{m}}^{2}\right) \)
1,0 0,6 /1	8 /2,2 9 /1 /1	1,95 0,6 /1,8 /2,2	33 /4 /2,5
1,05 0,6 /1	8 /2,2 9,5 /1,5	1 / 2,0 0,6 /1,8	2,2 34,5 /4 /3
1,1 0,6 /1	8 /2,2 10,5 /1,5	1 / 2,05 0,6 /1,8	/2,2 36 /4 /3
1,15 0,6 /1	8 /2,2 11,5 /1,5	1 / 2,1 0,6 /1,8	/2,2 38 /4,5 /3
1,2 0,6 /1	8 /2,2 12,5 /1,5	1 / 2,15 0,6 /1,8	/2,2 40 /4,5 /3
1,25 0,6 /1	8 /2,2 13,5 /1,5	1 / 2,2 0,6 /1,8	/2,2 41,5 /5 /3,5
1,3 0,6 /1	8 /2,2 14,5 /2	1,5 2,25 0,6 /1,8	/2,2 43,5 /5 /3,5
1,35 0,6 /1	8 /2,2 16 /2 /1,5	2,3	0,6 /1,8 /2,2 45,5	/5 /3,5
1,4 0,6 /1	8 /2,2 17 /2 /1,5	2,35	0,6 /1,8 /2,2 47,5	/5,5 /4
1,45 0,6 /1	8 /2,2 18 /2 /1,5	2,4	0,6 /1,8 /2,2 49,5	/5,5 /4
1,5 0,6 /1	8 /2,2 19,5 /2	2,5 /1,5 2,45 0,6	/1,8 /2,2 51,5 /6	/4
1,55 0,6 /1	8 /2,2 21 /2,5 /2	2,5	0,6 /1,8 /2,2 54	/6 /4
1,6 0,6 /1	8 /2,2 22 /2,5 /2	2,55	0,6 /1,8 /2,2 56	/6,5 /4,5
1,65 0,6 /1	8 /2,2 23,5 /3 /2	2,6	0,6 /1,8 /2,2 58	/6,5 /4,5
1,7 0,6 /1	8 /2,2 25 /3 /2	2,65 0,6 /1,8 /2,2	60,5 /7 /4,5
1,75 0,6 /1	8 /2,2 26,5 /3 /2	2,7	0,6 /1,8 /2,2 63	/7 /5
1,8 0,6 /1	8 /2,2 28 /3,5	2,5 2,75 0,6 /1,8	/2,2 65 /7,5 /5
1,85 0,6 /1	8 /2,2 29,5	3,5 /2,5	2,8 0,6 /1,8 /2,2	67,5 /7,5 /5
1,9 0,6 /1	8 /2,2 31 /3,5	2,5 2,85 0,6 /1,8	/2,2 70 /8 /5,5

Cantidad de refrigerante a cargas (kg)	Altura de la instalación (m)	Área minima de la sala (m2)	Cantidad de refrigerante a cargas (kg)	Altura de la instalación (m)	Área minima de la sala (m2)
1,0 0,6	/1,8 /2,2 9 /1	/1 1,95		0,6 /1,8 /2,2	33 /4 /2,5
1,05 0,6	/1,8 /2,2	9,5 /1,5 /1	2,0	0,6 /1,8 /2,2	34,5 /4 /3
1,1 0,6	/1,8 /2,2	10,5 /1,5 /1	2,05	0,6 /1,8 /2,2	36 /4 /3
1,15 0,6	/1,8 /2,2	11,5 /1,5 /1	2,1	0,6 /1,8 /2,2	38 /4,5 /3
1,2 0,6	/1,8 /2,2	12,5 /1,5 /1	2,15	0,6 /1,8 /2,2	40 /4,5 /3
1,25 0,6	/1,8 /2,2	13,5 /1,5 /1	2,2	0,6 /1,8 /2,2	41,5 /5 /3,5
1,3 0,6	/1,8 /2,2	14,5 /2 /1,5	2,25	0,6 /1,8 /2,2	43,5 /5 /3,5
1,35 0,6	/1,8 /2,2	16 /2 /1,5	2,3	0,6 /1,8 /2,2	45,5/5 /3,5
1,4 0,6	/1,8 /2,2	17/2 /1,5	2,35	0,6 /1,8 /2,2	47,5/5,5 /4
1,45 0,6	/1,8 /2,2	18 /2 /1,5	2,4	0,6 /1,8 /2,2	49,5 /5,5 /4
1,5 0,6	/1,8 /2,2	19,5 /2,5 /1,5	2,45	0,6 /1,8 /2,2	51,5 /6 /4
1,55 0,6	/1,8 /2,2	21 /2,5 /2	2,5	0,6 /1,8 /2,2	54 /6 /4
1,6 0,6	/1,8 /2,2	22 /2,5 /2	2,55	0,6 /1,8 /2,2	56 /6,5 /4,5
1,65 0,6	/1,8 /2,2	23,5 /3 /2	2,6	0,6 /1,8 /2,2	58 /6,5 /4,5

Cantidad de refrigerante a cargar (kg)	Altura de la instalación (m)	Área minima de la sala (m2)	Cantidad de refrigerante a cargar (kg)	Altura de la instalación (m)	Área minima de la sala (m2)
1,7 0,6	/1,8 /2,2 25 /3	/2 2,65		0,6 /1,8 /2,2	60,5/7 /4,5
1,75 0,6	/1,8 /2,2	26,5 /3 /2	2,7	0,6 /1,8 /2,2	63 /7 /5
1,8 0,6	/1,8 /2,2	28 /3,5 /2,5	2,75	0,6 /1,8 /2,2	65 /7,5 /5
1,85 0,6	/1,8 /2,2	29,5 /3,5 /2,5	2,8	0,6 /1,8 /2,2	67,5 /7,5 /5
1,9 0,6	/1,8 /2,2	31/3,5 /2,5	2,85	0,6 /1,8 /2,2	70 /8 /5,5

1. Sortie d'air
2. Entrée d'air
3. Filtre à air
4. Armoire de commande électrique
5. Gestionnaire de câbles

Unité extérieure

Quantidade de refrigerante a carregar (kg)	Altura de instalação (m)	Área minima da divisão (m2)	Quantidade de refrigerante a carregar (kg)	Altura de instalação (m)	Área minima da divisão (m2)
1,0 0,6	/1,8 /2,2 9 /1	/1 1,95		0,6 /1,8 /2,2	33 /4 /2,5
1,05 0,6	/1,8 /2,2	9,5 /1,5 /1	2,0	0,6 /1,8 /2,2	34,5 /4 /3
1,1 0,6	/1,8 /2,2	10,5 /1,5 /1	2,05	0,6 /1,8 /2,2	36 /4 /3
1,15 0,6	/1,8 /2,2	11,5 /1,5 /1	2,1	0,6 /1,8 /2,2	38 /4,5 /3
1,2 0,6	/1,8 /2,2	12,5 /1,5 /1	2,15	0,6 /1,8 /2,2	40 /4,5 /3
1,25 0,6	/1,8 /2,2	13,5 /1,5 /1	2,2	0,6 /1,8 /2,2	41,5 /5 /3,5
1,3 0,6	/1,8 /2,2	14,5 /2 /1,5	2,25	0,6 /1,8 /2,2	43,5 /5 /3,5
1,35 0,6	/1,8 /2,2	16 /2 /1,5	2,3	0,6 /1,8 /2,2	45,5/5/3,5
1,4 0,6	/1,8 /2,2 17/2	/1,5 2,35		0,6 /1,8 /2,2	47,5/5,5/4
1,45 0,6	/1,8 /2,2	18 /2 /1,5	2,4	0,6 /1,8 /2,2	49,5 /5,5 /4
1,5 0,6	/1,8 /2,2	19,5 /2,5 /1,5	2,45	0,6 /1,8 /2,2	51,5 /6 /4
1,55 0,6	/1,8 /2,2	21 /2,5 /2	2,5	0,6 /1,8 /2,2	54 /6 /4
1,6 0,6	/1,8 /2,2	22 /2,5 /2	2,55	0,6 /1,8 /2,2	56 /6,5 /4,5
Quantidade de refrigerante acarregar(kg)	Altura de instalacao(m)	Área minima da divisão(m2)	Quantidade de refrigerante acarregar(kg)	Altura de instalacao(m)	Área minima da divisão(m2)
1,65 0,6	/1,8 /2,2	23,5 /3 /2	2,6	0,6 /1,8 /2,2	58 /6,5 /4,5
1,7 0,6	/1,8 /2,2 25 /3	/2 2,65		0,6 /1,8 /2,2	60,5/7 /4,5
1,75 0,6	/1,8 /2,2	26,5 /3 /2	2,7	0,6 /1,8 /2,2	63 /7 /5
1,8 0,6	/1,8 /2,2	28 /3,5 /2,5	2,75	0,6 /1,8 /2,2	65 /7,5 /5
1,85 0,6	/1,8 /2,2	29,5 /3,5 /2,5	2,8	0,6 /1,8 /2,2	67,5 /7,5 /5
1,9 0,6	/1,8 /2,2	31/3,5 /2,5	2,85	0,6 /1,8 /2,2	70 /8 /5,5
