BGMPO 141 - Ar condicionado BEKO - Manual de utilização gratuito

Marca	Beko
Modelo	BGMPO 141
Tipo de produto	Unidade externa para sistema de climatização multi-split
Dimensões (L x P x A)	805 x 554 x 330 mm
Peso líquido	31,6 kg
Alimentação elétrica	220-240 V ~ 50 Hz, monofásico
Potência frigorífica nominal (Pdesign C)	4,1 kW
Potência calorífica nominal (Pdesign H)	3,7 kW (média sazonal UE)
Refrigerante	R32, 1100 g, PRG 675
Classe energética refrigeração	A++ (SEER 6,8)
Classe energética aquecimento	A+ (SCOP 4,0)
Nível de pressão sonora (exterior)	65 dBA
Número de unidades interiores conectáveis	Até 2
Comprimento máximo de tubagem	40 m
Desnível máximo	15 m
Diâmetro dos tubos (alta pressão)	2 x Ø6,35 mm
Diâmetro dos tubos (baixa pressão)	2 x Ø9,52 mm
Funções especiais	Proteção do compressor, anti-ar frio, degelo automático, reinicialização automática, correção automática de cabeamento/tubagem
Manutenção	Limpeza do filtro de ar a cada 2 semanas
Segurança	Aterramento obrigatório, disjuntor diferencial ≤30 mA recomendado, instalação por profissional
Peças sobressalentes disponíveis	Filtros de ar, controle remoto, kit Wi-Fi HomeWhiz
Índice de proteção (exterior)	IPX4
Número de páginas do manual	336

Perguntas frequentes - BGMPO 141 BEKO

O que fazer se o meu ar condicionado não ligar?

Verifique primeiro a alimentação elétrica e o disjuntor. Certifique-se de que as pilhas do controle remoto estão funcionais. Se o aparelho estiver equipado com a proteção de 3 minutos, aguarde esse tempo antes de reiniciar. Se o problema persistir, entre em contato com um profissional.

Por que sai vapor branco da unidade interna?

Isso é normal em tempo úmido ou após um degelo. O vapor é devido à condensação. Se persistir anormalmente, verifique a drenagem.

O ar condicionado não esfria o suficiente, o que verificar?

Verifique a configuração da temperatura, limpe o filtro de ar, certifique-se de que as portas e janelas estão fechadas e que as entradas/saídas de ar não estão obstruídas. Um vazamento de refrigerante também pode ser a causa.

Como limpar o filtro de ar?

Desligue e desconecte o aparelho. Abra o painel frontal, retire o filtro, lave-o com água morna e sabão, enxágue e seque completamente antes de recolocar. Limpe-o a cada duas semanas.

O que significa a luz indicadora que pisca na unidade interna?

De acordo com o código, pode indicar uma proteção ativa (ex: anti-ar frio, degelo) ou uma avaria. Consulte o capítulo de solução de problemas do manual para identificar o código.

Posso instalar o ar condicionado eu mesmo?

Não, a instalação deve ser realizada por um profissional qualificado. Uma instalação incorreta pode causar vazamentos, choques elétricos ou incêndio.

Qual é a temperatura de funcionamento mínima no modo aquecimento?

O modo aquecimento funciona de 0°C a 30°C no interior e de -15°C a 24°C no exterior. Abaixo de 0°C exterior, é aconselhável deixar o aparelho ligado.

Como economizar energia com meu ar condicionado?

Defina uma temperatura moderada, feche as cortinas, feche as portas e janelas, limpe os filtros regularmente, use os temporizadores e o modo econômico.

O compressor para e reinicia frequentemente, é normal?

Sim, o compressor para automaticamente quando a temperatura definida é atingida. Se ele liga e desliga frequentemente, verifique a carga de refrigerante, o estado dos filtros e a ventilação.

O que fazer em caso de cheiro de queimado?

Desligue imediatamente o aparelho, desconecte-o e entre em contato com um serviço autorizado. Não use o aparelho antes de ser inspecionado.

MANUAL DE UTILIZADOR BGMPO 141 BEKO

4.3 Funcionamento ótimo

Obrigado por optar pela compra de um produto Beko. Esperamos que obtenha bons resultados com este produto, que foi fabricado com a mais alta qualidade e a tecnologia mais avançada. Assim, pedimos-lhe que leia atentamente este manual de utilizador na sua totalidade e todos os outros documentos que o acompanham, antes de utilizar o produto, guardando-os para consulta futura. Se entregar o produto a outras pessoas, entregue também o manual de utilizador. Respeite todos os avisos e informações indicados no manual de utilizador.

Os símbolos que se seguem são utilizados nas várias secções deste manual:

Informações importantes ou sugestões úteis relacionadas com a utilização.

Este símbolo significa que o manual de instruções deve ser lido atentamente.

Advertências relativas a situações perigosas que colocam em risco a vida e bens materiais.

Este símbolo significa que este equipamento deve ser manuseado por pessoal de manutenção, com consulta do manual de instalação.

Advertências relativas a ações que nunca devem ser executadas.

Este símbolo significa que este aparelho utiliza um refrigerante inflamável. Se o refrigerante vazar e for exposto a uma fonte de ignição externa, existe risco de incêndio.

Advertência sobre risco elétrico.

(Para tipo de gás R32/R290)

Este símbolo significa que se encontra informação disponível no manual de instruções ou no manual de instalação.

Não devem ser cobertas.

ÍNDICE

1 Precauções de segurança

2 Descrição geral

2.1 Acessórios 282 2.2 Controles e peças 283 2.3 Acessórios opcionais 285

3 Especificações e funcionalidades da unidade

3.1 Temperatura de funcionamento 286 3.2 Funcionalidades 287 3.3 Sugestões de poupança de energia... 289

4 Operação manual e manutenção

4.1 Seleção do modo de funcionamento.....290 4.2 Manutenção 290 4.3 Funcionamento ideal 290 4.4 Quando o ar condicionado for utilizado novamente: 291

5 Instalação

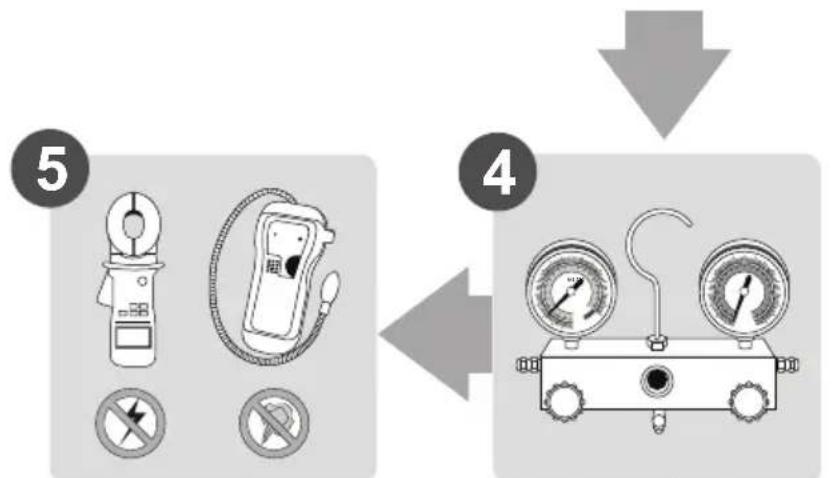

5.1 Resumo da instalação 292 5.2 Diagrama de instalação 293 5.3 Especificações 294 5.4 Instalação da unidade exterior 295 5.4.1 Instruções de instalação - unidade exterior. 295 5.5 Ligação da tubagem de refrigeração 300 5.6 Instruções de ligação - tubagem de refrigeração 301 5.7 Cablagem 305 5.7.1 Antes de realizar qualquer trabalho elétrico, leia os regulamentos a seguir. 305 5.7.2 Cablagem da unidade exterior 307 5.8 Declaração de conformidade harmonizada 308 5.9 Imagem da cablagem 308

6 Purga de ar 270

6.1 Preparativos e precauções 317 6.1.1 Antes de realizar a purga 317 6.1.2 Instruções de purga 317 6.1.3 Notas sobre a adição de refrigerante..... 318

6.2 Verificação de segurança e fugas

6.2.1 Verificação de segurança elétrica 320

6.2.2 Verificações de fugas de gás 320

7 Execução de teste

7.1 Antes da execução do teste 322 7.2 Instruções da execução do teste 322

8 Função de correção automática de erros de cablagem/tubagem

8.1 Função de correção automática de erros de cablagem/tubagem 324 8.2 Como ativar esta função 325

9 Resolução de problemas

9.1 Problemas comuns 326 9.2 Sugestões para a resolução de problemas 328

10 Diretrizes europeias relativas à eliminação de resíduos

11 Instruções para o gás F

12 Especificações

Advertência

Este aparelho pode ser utilizado por crianças de 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas com falta de experiência ou conhecimento, se tiverem recebido formação ou instrução sobre a utilização do aparelho de forma segura e compreenderem os perigos envolvidos. As crianças não devem brincar com o aparelho.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão (países da União Europeia).

Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades sensoriais, físicas ou mentais reduzidas ou falta de experiência e

conhecimento que não tenham supervisão ou instrução relativamente à utilização por parte de pessoas responsáveis pela sua segurança. As crianças devem ser supervisionadas, para assegurar que não brincam com o aparelho.

Advertências para a utilização do produto

• Se ocorrer alguma situação anómala (como cheiro a queimado), desligue imediatamente o equipamento e desligue da tomada.

Entre em contacto com o revendedor para obter instruções para evitar choque elétrico, incêndio ou lesão.

• Não insira os dedos, hastes ou outros objetos na entrada ou na saída de ar. Isto poderá causar ferimentos, já que a ventoinha poderá estar a girar a altas velocidades.

1 Precauções de segurança

• Não utilize vaporizadores inflamáveis, como laca de cabelo, verniz ou tinta perto do equipamento. Isso pode causar incêndio ou combustão.
• Não opere o ar condicionado em locais próximos de gases combustíveis. O gás emitido pode acumular-se ao redor do equipamento e causar uma explosão.
• Não utilize o ar condicionado numa divisão húmida como, por exemplo, na casa de banho ou na lavandaria. Demasiada exposição à água pode provocar que os componentes eletrolíticos entrem em curto-circuito.
• Não exponha seu corpo diretamente ao ar frio por um período prolongado de tempo.
• Não permita que crianças brinquem com

o ar condicionado. As crianças devem ser supervisionadas sempre que se encontrarem perto da unidade.

• Se o ar condicionado for utilizado em conjunto com queimadores ou outros dispositivos de aquecimento, ventile completamente o ambiente para evitar falta de oxigénio.
• Em determinados ambientes funcionais como, por exemplo, cozinhas, divisões de servidor, etc., é altamente recomendada a utilização de unidades de ar condicionado especialmente concebidas para o efeito.

Precauções de limpeza e manutenção

• Desligue o equipamento e desligue da alimentação antes de limpar. Caso contrário,

1 Precauções de segurança

poderá causar choque elétrico.

• Não limpe o ar condicionado com quantidades excessivas de água.
• Não limpe o ar condicionado com produtos de limpeza combustíveis. Produtos de limpeza combustíveis podem causar incêndio ou deformação.

• Desligue o ar condicionado e a alimentação se não o utilizar por um período prolongado.
• Desligue e retire da tomada o equipamento durante tempestades.
• Verifique se a condensação de água pode drenar do equipamento sem impedimentos.
• Não utilize o aparelho de ar condicionado com

as mãos molhadas. Isto pode causar choque elétrico.

• Não utilize o aparelho para outros fins que não o seu uso previsto.
• Não suba para a unidade exterior nem coloque objetos em cima da mesma.
• Não permita que o aparelho de ar condicionado funcione durante períodos de tempo prolongados com as portas ou janelas abertas, ou se a humidade for muito elevada.

Precauções elétricas

• Utilize apenas o cabo de alimentação especificado. Caso o cabo de alimentação esteja danificado, deve ser substituído pelo fabricante, o agente de manutenção ou pessoal igualmente qualificado para evitar riscos.

1 Precauções de segurança

• Mantenha o cabo de alimentação limpo. Remova todo o pó ou sujidade que se acumula na tomada ou na voltagem. Tomadas sujas poderão provocar um incêndio ou um choque elétrico.
• Não puxe pelo cabo de alimentação para desligar a unidade. Segure firmemente na ficha e remova-a da tomada. Puxar diretamente pelo cabo poderá danificá-lo, o que poderá provocar um incêndio ou um choque elétrico.
• Não modifique o comprimento do cabo de alimentação, nem utilize uma extensão de cabo para alimentar a unidade.
• Não partilhe a tomada elétrica com outros aparelhos. Uma alimentação elétrica inadequada

ou insuficiente pode provocar um incêndio ou choque elétrico.

• O produto deve ser ligado à terra corretamente no local da instalação, caso contrário poderá ocorrer choque elétrico.
• Para todos os trabalhos elétricos, siga todas as normas e regulamentos de cablagem locais e nacionais, bem como o manual de instalação. Ligue bem os cabos e prenda-os com segurança, para evitar que forças externas danifiquem o terminal. As ligações elétricas incorretas podem sobreaquecer e provocar incêndios, podendo também provocar choques. Todas as ligações elétricas devem ser efetuadas de acordo com o diagrama de ligação elétrica, localizado nos painéis

da unidade interior e exterior.

• Toda a cablagem deve ser disposta corretamente para garantir que a tampa do painel de controlo feche corretamente.

Caso a tampa do painel de controlo não fique corretamente fechada, pode provocar corrosão e fazer com que os pontos de ligação do terminal aqueçam, incendeiem ou provoquem choque elétrico.

• Se ligar a alimentação a cabos fixos, é necessário instalar na cablagem fixa um dispositivo de corte de todos os polos, que tenha pelo menos 3 mm de espaço livre em todos os polos e uma corrente de fuga inferior a 10 mA, sendo que o dispositivo de corrente residual (RCD) deverá ter uma corrente nominal

de funcionamento residual não superior a 30 mA, de acordo com as normas em matéria de instalações elétricas.

Anote as especificações dos fusíveis.

A placa de circuito impresso (PCB) do ar condicionado está concebida com um fusível para proporcionar proteção de sobrecorrente. As especificações do fusível estão impressas na placa de circuito impresso como, por exemplo:

T20 A/250 V CA (para unidades < 24000 Btu/h), T30 A/250 V CA (para unidades > 24000 Btu/h)

Nota: Para as unidades que utilizam refrigerante R32 ou R290, só podem ser utilizados fusíveis cerâmicos à prova de explosão.

Advertências para a instalação do produto

1. A instalação deve ser realizada por um distribuidor autorizado ou técnico especializado. Uma instalação defeituosa pode provocar fugas de água, choque elétrico ou incêndio.
2. A instalação deve ser realizada em conformidade com as instruções de instalação. Uma instalação inadequada pode provocar fugas de água, choque elétrico ou incêndio.
3. Contacte um técnico de serviço autorizado para reparar ou fazer a manutenção desta unidade. O aparelho deverá ser instalado em conformidade com a regulamentação nacional para instalações elétricas.
4. Utilize apenas os acessórios,

componentes e peças especificadas incluídos para instalação. Utilizar peças não padrão pode provocar fugas de água, choque elétrico, incêndio e falhas na unidade.

1. Instale a unidade em local firme, que consiga suportar o peso da unidade. Caso o local escolhido não consiga suportar o peso da unidade, ou caso a instalação não seja realizada corretamente, a unidade pode cair e provocar ferimentos e danos graves.
2. Instale a tubagem de drenagem de acordo com as instruções deste manual. A drenagem incorreta pode provocar danos em casa e nos bens imóveis.
3. Para as unidades que tenham aquecedor elétrico auxiliar, não

8. Não instale a unidade num local que possa estar exposto a fugas de gás combustível. Caso se acumule gás combustível à volta da unidade, pode provocar incêndios. 9. Não ligue a alimentação até todos os trabalhos estarem conclusos. 10. Quando mover ou mudar a localização do ar condicionado, contacte um técnico de assistência experiente para desligar e voltar a instalar a unidade. 11. Para instalar o aparelho no suporte, leia a informação detalhada nas secções "Instalação da unidade interior" e "Instalação da unidade exterior".

Notas sobre os gases fluorados (Não aplicável a unidades que utilizem refrigerante R290)

1. Este equipamento de ar condicionado contém gases fluorados com efeito de estufa. Para obter informações específicas sobre o tipo de gás e a quantidade, consulte a etiqueta pertinente no próprio equipamento ou o "Manual de utilizador - Ficha do Produto" na embalagem da unidade exterior. (Apenas para produtos da União Europeia).
2. A instalação, serviços, manutenção e reparação da unidade devem ser executados por técnicos certificados.
3. A desinstalação do produto e a reciclagem devem ser executadas por técnicos certificados.
4. Para equipamento com gases fluorados com efeito de estufa em quantidades iguais ou superiores a 5 toneladas de equivalente a CO2, mas inferiores a 50 toneladas de equivalente a CO2, se houver um sistema de deteção de fugas instalado, deve-se verificar a existência de fugas pelo menos a cada 24 vezes.
5. Quando a unidade é verificada relativamente à existência de fugas, é veementemente recomendado que se mantenham registos adequados de todas as verificações.

Advertência para a utilização de refrigerante R32/R290

• Quando é empregue refrigerante inflamável, o aparelho deve ser armazenado numa área bem ventilada, cuja dimensão corresponda à da área de divisão especificada para o funcionamento. Para modelos com fluido refrigerante R32: O aparelho deve ser instalado, funcionar e ser armazenado numa divisão com área superior a X m2. O aparelho não deve ser instalado num espaço sem ventilação, se o espaço tiver menos de X m2. (Consulte a tabela a seguir).

1 Precauções de segurança

• Conectores mecânicos e juntas alargadas não são permitidos no interior. (Requisitos da norma EN).
• Os conectores mecânicos realizados no interior devem ter uma taxa inferior a 3g/ano, a 25% da pressão Tmaxa admissível. Quando forem reutilizados conectores mecânicos

no interior, as peças de vedação devem ser substituídas por novas. Quando forem reutilizadas juntas de alargamento, a peça alargada deve ser reajustada. (Requisitos da norma UL)

• Quando forem reutilizados conectores mecânicos no interior, as peças de vedação

devem ser substituídas por novas. Quando forem reutilizadas juntas de alargamento, a peça alarga deve ser reajustada. (Requisitos da norma CEI)

• Os conectores mecânicos realizados no interior devem estar em conformidade com a ISO 14903.

Diretrizes europeias relativas à eliminação de resíduos

Este símbolo exigido no produto ou na documentação indica que resíduos de equipamentos elétricos e eletrônicos não devem ser misturados com resíduos domésticos em geral.

Eliminação correta deste produto (Eliminação de equipamentos elétricos e

eletrônicos)

Este aparelho contém um agente refrigerante e outros materiais potencialmente perigosos. Ao eliminar este aparelho, a legislação exige uma recolha e tratamento especiais. Não elimine este aparelho como resíduos domésticos ou resíduos urbanos não selecionados. Ao eliminar este aparelho, dispõe das seguintes opções:

• Eliminação do aparelho em unidades municipais adequadas de recolha de lixo eletrônico. Ao comprar um novo aparelho, o revendedor receberá o aparelho antigo sem custos.
• O fabricante receberá o aparelho antigo sem custos. (em alguns países)
• Venda o aparelho a sucateiros certificados. (em alguns países)

Aviso especial: A eliminação do aparelho na floresta ou noutro ambiente natural envolvente constitui um perigo para a sua saúde e para o ambiente. Poderá haver fuga de substâncias perigosas para os lençóis freáticos e consequente entrada das mesmas na cadeia alimentar.

Informação relativa à embalagem

Os materiais de embalagem do produto são fabricados em materiais reciclados, de acordo com os outros regulamentos ambientais nacionais. Não elimine os materiais de embalagem juntamente com resíduos domésticos ou outros.

Entregue-os em pontos de recolha de materiais de embalagem indicados pelas autoridades locais.

Conformidade com a diretiva RoHS

O produto que adquiriu está em conformidade com a diretiva RoHS da UE (2011/65/UE). Não contém materiais nocivos e proibidos especializados na diretiva.

2 Descrição geral

2.1 Acessórios

O aparelho de ar condicionado é fornecido com os seguintes acessórios. Utilize todas as peças de instalação e acessórios para instalar o aparelho de ar condicionado. Uma instalação incorreta pode provocar fugas de água, choque elétrico e incêndio ou falha do equipamento. As peças que não são fornecidas com o ar condicionado devem ser adquiridas separadamente.

Nome dos acessórios Quant (peças) Forma	Nome dos acessórios		Quant (peças)	Forma
Manual 2-4		Manual	Junta de drenagem (alguns modelos)	1
Placa de instalação (alguns modelos)	1		Anel de vedação (alguns modelos)	1
Revestimento de expansão plástico (alguns modelos)	5-8 (dependendo dos modelos)		Anel magnétrico (encaixe-o no cabo de ligação entre aunities interior e aunities exterior antes a instalação.) (alguns modelos)	Varia de acordo com o Modelo
Parafuso autorósante A (alguns modelos)	5-8 (dependendo dos modelos)
Conector de transferência (incluindo com aunities interior, dependendo dos modelos)	Peça optional (uma peça/umaunities interior)		Anel de proteção de cabo de borracha (se a abraçadeira de cabos não podevir prender um cabo muito, utilize o anel de proteção de cabo de borracha [fornecido com oscessórios] para colocar à volta do cabo. Em seguida, fixe-o no lugar com a abraçadeira de cabos.) (alguns modelos)	1
	Peça optional (1-5 peças para aunities exterior, dependendo dos modelos)
Kit USB sem fios	1 (apenas para modelos WiFi)

O tamanho do tubo pode variar de aparelho para aparelho. Para cumprir os diferentes requisitos em termos do tamanho dos tubos, por vezes é necessário instalar um conector de transferência na unidade exterior.

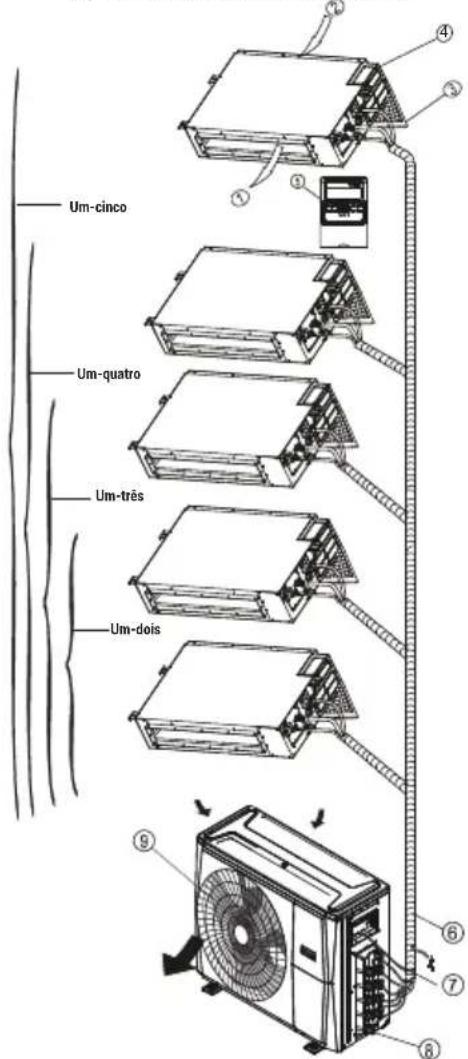

(A) Tipo de montagem em parede

(B) Tipo de montagem em conduta/teto

2.2 Controlos e peças

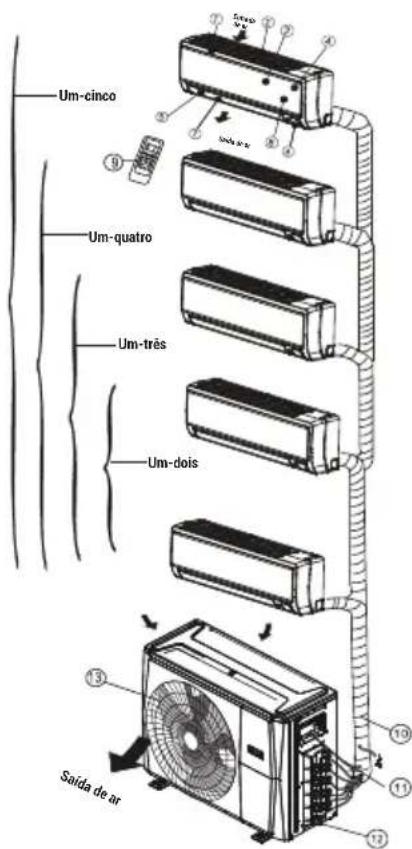

Unidade interior

1. Estrutura do painel
2. Grelha de admissão de ar traseira
3. Painel dianteiro
4. Filtro purificador de ar e filtro de ar (atrás)
5. Grelha horizontal
6. Janela do visor LCD
7. Grelha vertical
8. Botão de controlo manual (atrás)
9. Suporte do controlo remoto

Unidade exterior

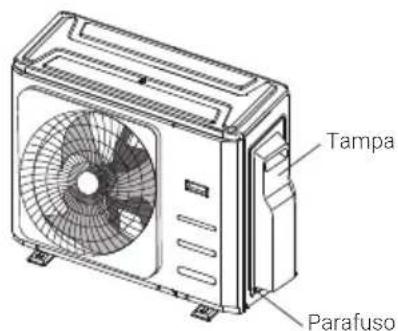

1. Tubo de drenagem, tubo de ligação do refrigerante
2. Cabo de ligação
3. Válvula de paragem
4. Cobertura da ventoinha

Unidade interior

1. Saída de ar
2. Entrada de ar
3. Filtro de ar
4. Compartimento dos controlos elétricos
5. Controlador de fios

Unidade exterior

1. Tubo de drenagem, tubo de ligação do refrigerante
2. Cabo de ligação
3. Válvula de paragem
4. Cobertura da ventoinha

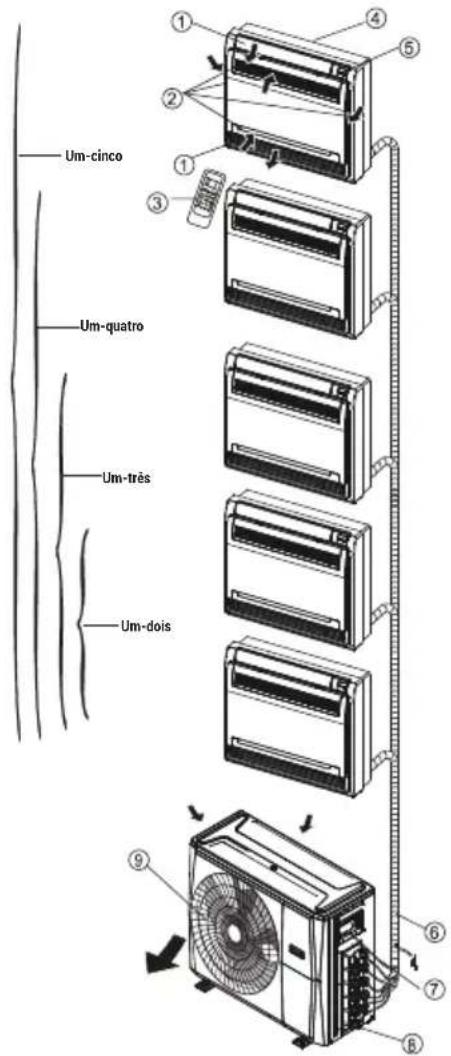

(C) Tipo de unidade de chão e autónoma (consola)

(D) Tipo de cassette de quatro vias compacta

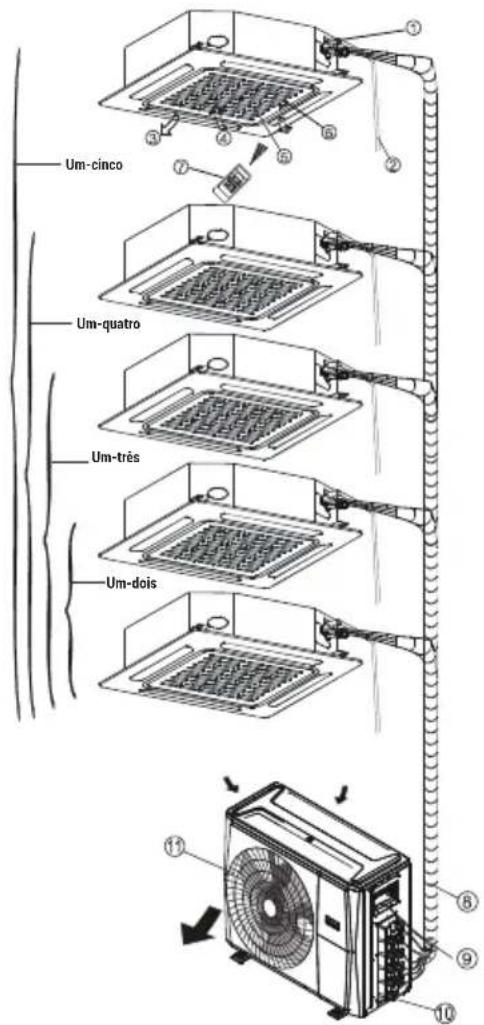

Unidade interior

1. Grelha de fluxo de ar (na saída de ar)
2. Entrada de ar (contendo o filtro de ar)
3. Controlo remoto
4. Peça de instalação
5. Visor

Unidade exterior

1. Tubo de drenagem, tubo de ligação do refrigerante
2. Cabo de ligação
3. Válvula de paragem
4. Cobertura da ventoinha

Unidade interior

1. Bomba de drenagem (escoa a água da unidade interior)
2. Tubo de drenagem
3. Saída de ar
4. Entrada de ar
5. Grelha de entrada de ar
6. Visor
7. Controlo remoto

Unidade exterior

1. Tubo de ligação do refrigerante
2. Cabo de ligação
3. Válvula de paragem
4. Cobertura da ventoinha

Para aparelhos de ar condicionado multi-split, uma unidade exterior pode ser combinada com diferentes tipos de unidades interiores. Todas as imagens neste manual são apenas para efeitos de demonstração. O seu ar condicionado pode ser ligeiramente diferente, mesmo se tiver uma forma semelhante. As páginas seguintes apresentam vários tipos de unidades interiores que é possível combinar com as unidades exteriores.

2.3 Acessórios opcionais

Existem dois tipos de controlos remotos: com fios e sem fios. Selecione um controlo remoto com base nas preferências e necessidades do cliente e instale-o num local adequado. Consulte os catálogos e as especificações técnicas para obter orientação relativamente à seleção de um controlo remoto adequado.

Nome Forma Quantidade (peças)
Montagem dos tubos de ligação	Lado do liquido	Ø 6,35 (1/4 pol.)	As peças devem ser adquiridas separatamente. Contacte o revendedor para saber qual é a dimensão correta das tubagens da unidade que adquiriu.
		Ø 9,52 (3/8 pol.)
	Lado do gás	Ø 9,52 (3/8 pol.)
		Ø 12,7 (1/2 pol.)
		Ø 16 (5/8 pol.)

3 Especificações e funcionalidades da unidade

Quando o aparelho de ar condicionado é utilizado fora das faixas de temperatura seguintes, determinadas funcionalidades de proteção de segurança poderão ser ativadas e desligar o aparelho.

Modo COOL (Frio)		Modo HEAT (Calor)	Modo DRY (Desumidificacao)
Temperatura ambiente	17°C-32°C (62°F-90°F)	0°C-30°C (32°F-86°F)	10°C-32°C (50°F-90°F)
Temperatura externa	0°C-50°C (32°F-122°F)	-15°C-24°C (5°F-75°F)	0°C-50°C (32°F-122°F)
	-15°C-50°C (5°F-122°F) (Para modelos com sistemas de Refrigeracao de baixa temp.)
	0°C-52°C (32°F-126°F) (Para modelos tropicals especialis)		0°C-52°C (32°F-126°F) (Para modelos tropicals especialis)

Para unidades exteriores com aquecedor elétrico auxiliar. Quando a temperatura externa estiver abaixo de 0°C (32°F), recomenda-se manter o equipamento sempre ligado para garantir um bom desempenho contínuo.

Humidade relativa da divisão inferior a 80%. Se o aparelho de ar condicionado operar acima deste número, a superfície poderá atrair condensação. Ajuste a grelha de fluxo de ar vertical no ângulo máximo (verticalmente ao chão) e defina o modo de ventilação para HIGH (Alto).

3 Especificações e funcionalidades da unidade

Para melhorar ainda mais o desempenho do equipamento, faça o seguinte:

• Mantenha portas e janelas fechadas.
• Limite o uso de energia utilizando as funções TIMER ON (Temporizador ligado) e TIMER OFF (Temporizador desligado).
• Não bloqueie as entradas ou saídas de ar.
• Verifique e limpe regularmente os filtros de ar.

3.2 Funcionalidades

Instalar o kit HomeWhiz (módulo sem fios)

1. Remova a tampa protetora do kit HomeWhiz (módulo sem fios)

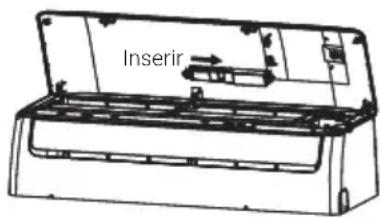

2. Abra o painel frontal e insira o kit HomeWhiz (módulo sem fios) na interface reservada.

Advertência:

Esta interface é compatível apenas com o kit HomeWhiz (módulo sem fios) fornecido pelo fabricante.

Proteção do ar condicionado Proteção do compressor

O compressor não pode arrancar durante 3 minutos antes de parar.

Anti-ar frio (apenas modelos de refrigeração e aquecimento)

A unidade foi concebida para não fazer ar frio no modo HEAT (Calor), quando o permutador de calor interior se encontrar numa das seguintes situações e a temperatura definida não foi atingida.

• Quando o aquecimento está a iniciar.
• Durante o descongelamento.
• Temperatura de aquecimento baixa.

A ventoinha interior ou exterior para de funcionar durante o descongelamento (apenas modelos de refrigeração e aquecimento).

Descongelamento (apenas modelos de refrigeração e aquecimento)

• Pode formar-se gelo na unidade exterior durante um ciclo de calor quando a temperatura exterior é baixa e a humidade alta, resultando na redução da eficiência do aquecimento do ar condicionado.
• Nestas condições, o ar condicionado interrompe as operações de aquecimento e começa a descongelar automaticamente.
• O tempo de descongelamento pode variar entre 4 e 10 minutos, dependendo da temperatura exterior e da quantidade de gelo acumulado na unidade exterior.

3 Especificações e funcionalidades da unidade

Reinício automático (algumas unidades)

Em caso de falha de energia, o sistema para imediatamente. Quando a energia é restabelecida, a luz de funcionamento na unidade interior fica intermitente. Para reiniciar a unidade, prima o botão ON/OFF (Ligado/Desligado) no controlo remoto. Se o sistema tiver uma função de reinício automático, a unidade reinicia com as mesmas definições.

Uma névoa branca sai da unidade interior

• Pode gerar-se uma névoa branca devido a uma diferença elevada de temperatura entre a entrada de ar e a saída de ar no modo COOL (Frio) em locais com humidade relativa alta.
• Pode formar-se uma névoa branca devido à humidade produzida durante o processo de descongelamento, quando o ar condicionado reinicia no modo HEAT (Calor) após o descongelamento.

Ruídos vindos do ar condicionado

• Poderá ouvir um silvo baixo quando o compressor está a funcionar ou quando para de funcionar. Este som é o som do refrigerante a circular ou a parar.
• Poderá ouvir um "rangido" baixo quando o compressor está a funcionar ou quando para de funcionar. Este é causado pela expansão (calor) e contração (frio) das peças plásticas na unidade quando há mudanças de temperatura.
• Pode ouvir-se um ruído quando a grelha volta para a posição original

quando a alimentação é ligada ao mesmo tempo.

Sai pó da unidade interior

Isto acontece quando o ar condicionado não é utilizado por um período prolongado ou durante a primeira utilização.

Emana cheiro da unidade interior

Isto é causado pela unidade interior que liberta odores emanados de materiais de construção, de mobiliário ou fumo.

O ar condicionado muda do modo COOL (Frio) ou HEAT (Calor) para o modo FAN ONLY (Ventilação apenas) (apenas para modelos de refrigeração e aquecimento).

Quando a temperatura interior atinge a temperatura definida, o compressor para automaticamente e o ar condicionado muda para o modo FAN ONLY (Ventilação apenas). O compressor irá arrancar novamente quando a temperatura interior subir no modo COOL (Frio) ou baixar no modo HEAT (Calor) para o ponto definido.

Poderão formar-se gotas de água na superfície da unidade interior quando o arrefecimento ocorre num ambiente com uma humidade relativa alta (definida como superior a 80%). Ajuste a grelha horizontal para a posição máxima da saída de ar e selecione a velocidade da ventoinha para HIGH (Alta).

Modo de aquecimento (apenas para modelos de refrigeração e aquecimento)

O ar condicionado aspira o calor da unidade exterior e liberta-o através da

3 Especificações e funcionalidades da unidade

unidade interior durante o aquecimento. Quando a temperatura exterior desce, o calor aspirado pelo ar condicionado diminui da mesma forma. Ao mesmo tempo, a descarga de calor do ar condicionado aumenta devido a uma diferença maior de temperatura entre a unidade interior e a unidade exterior. Se não for possível conseguir uma temperatura confortável unicamente com o ar condicionado, é recomendado utilizar um aparelho de aquecimento suplementar. Um relâmpago ou um telefone sem fios de um automóvel a funcionar nas proximidades podem causar o mau funcionamento da unidade. Desligue a unidade da respetiva fonte de energia e, em seguida, volte a ligar a unidade à fonte de energia. Carregue no botão ON/OFF (Ligar/desligar) do controlo remoto para reiniciar a operação.

3.3 Sugestões de poupança de energia

• NÃO regule a unidade para níveis de temperatura excessivos.
• Durante a refrigeração, feche os cortinados para bloquear a luz solar direta.
• As portas e as janelas devem ficar fechadas para manter o ar frio ou quente na divisão.
• NÃO coloque objetos perto da entrada e saída de ar da unidade. Isto reduzirá a eficiência da unidade.
• Defina um temporizador e utilize o modo SLEEP/ECONOMY (Sono/Economia) integrado, se aplicável.
• Se não planear utilizar a unidade por um período prolongado, retire as pilhas do controlo remoto.
• Limpe o filtro de ar a cada duas semanas. Um filtro de ar sujo pode reduzir a eficiência da refrigeração ou do aquecimento.
• Ajuste as grelhas corretamente e evite o fluxo de ar direto.

As portas e as janelas devem manter-se fechadas.

4 Operação manual e manutenção

4.1 Seleção do modo de funcionamento

Quando duas ou mais unidades interiores estiverem a funcionar em simultâneo, certifique-se de que os modos não entram em conflito. O modo HEAT (Calor) tem precedência sobre todos os outros modos. Se a unidade tiver sido ligada inicialmente no modo HEAT (Calor), as outras unidades só poderão funcionar no modo HEAT (Calor). Por exemplo: Se a unidade tiver começado a funcionar inicialmente no modo COOL (Frio) (ou FAN (Ventilação)), as outras unidades poderão funcionar em qualquer modo, exceto no modo HEAT (Calor). Se uma das unidades selecionar o modo HEAT (Calor), as outras unidades param de funcionar e irão apresentar "--" (apenas para as unidades com visor) ou as luzes indicadoras de automático e aquecimento piscam rapidamente, a luz indicadora de descongelamento desliga-se e a luz indicadora do temporizador permanece acesa (para as unidades sem visor). Alternativamente, as luzes indicadoras de descongelamento e alarme (se aplicável) acendem-se ou a luz indicadora de funcionamento pisca rapidamente e a luz indicadora do temporizador apaga-se (para os tipos de chão e de pé).

4.2 Manutenção

Se não planeia utilizar a unidade por um período prolongado, realize as seguintes tarefas:

1. Limpe a unidade interior e o filtro de ar.
2. Selecione o modo FAN ONLY (Ventilação apenas) e deixe a ventoinha interior a funcionar durante algum tempo para secar o interior da unidade.
3. Desligue a fonte de alimentação e retire a pilha do controlo remoto.
4. Verifique periodicamente os componentes da unidade exterior. Entre em contacto com um revendedor local ou um serviço de assistência técnica, se a unidade precisar de ser assistida.

Antes de limpar o aparelho de ar condicionado, certifique-se de desligar a unidade e a ficha da corrente.

4 3 Funcionamento ideal

Para encontrar um desempenho ideal, considere o seguinte:

• Ajustar a direção do fluxo de ar de forma a não fazer diretamente para as pessoas.
• Ajustar a temperatura para proporcionar o maior nível de conforto possível. Não regular a unidade para níveis de temperatura excessivos.
• Fechar as portas e janelas no modo COOL (Frio) ou no modo HEAT (Calor).
• Utilizar o botão TIMER ON (Temporizador ligado) no controlo remoto para selecionar a hora a que pretende ligar o seu ar condicionado.
• Não colocar objetos perto da entrada ou da saída de ar, pois isso pode

4 Operações manuais e manutenção

reduzir a eficiência do ar condicionado e o ar condicionado pode parar de funcionar.

• Limpar o filtro de ar periodicamente, caso contrário, o desempenho da refrigeração ou do aquecimento pode ser reduzido.
• Não utilize a unidade com a grelha horizontal na posição fechada.

Para unidades com aquecimento elétrico, quando a temperatura ambiente exterior for inferior a 0°C (32°F), recomenda-se vivamente manter o aparelho ligado para garantir o seu bom funcionamento.

4 4 Quando o ar condicionado for utilizado novamente:

• Utilize um pano seco para limpar o pó acumulado na grelha da entrada de ar traseira, para que o pó seja dispersado pela unidade interior.
• Verifique se a cablagem não está partida ou desligada.
• Verifique se o filtro de ar está instalado.
• Verifique se a saída ou a entrada de ar está bloqueada quando o ar condicionado não é utilizado por um período prolongado.

5 Instalação

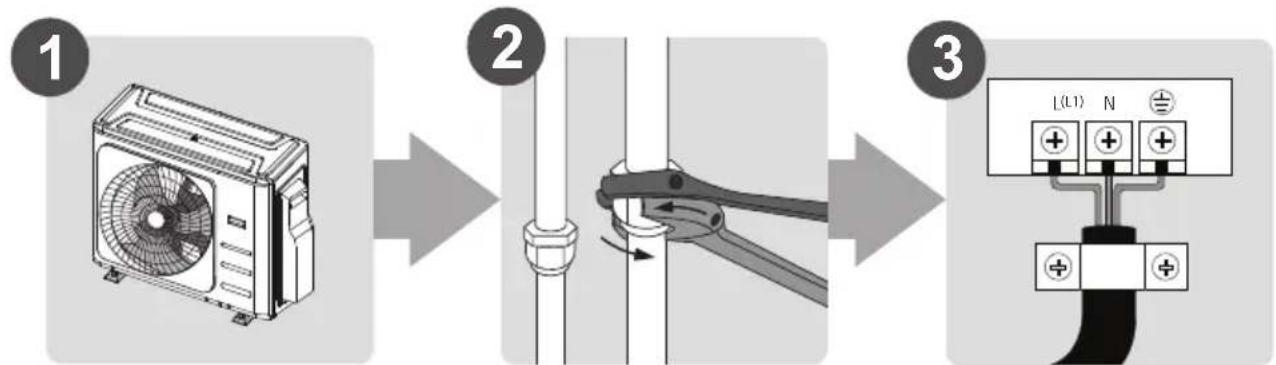

5.1 Resumo da instalação

Instalar unidades exteriores, ligar os tubos de refrigeração, ligar os fios.

Procedimento de instalação e guia de manutenção.

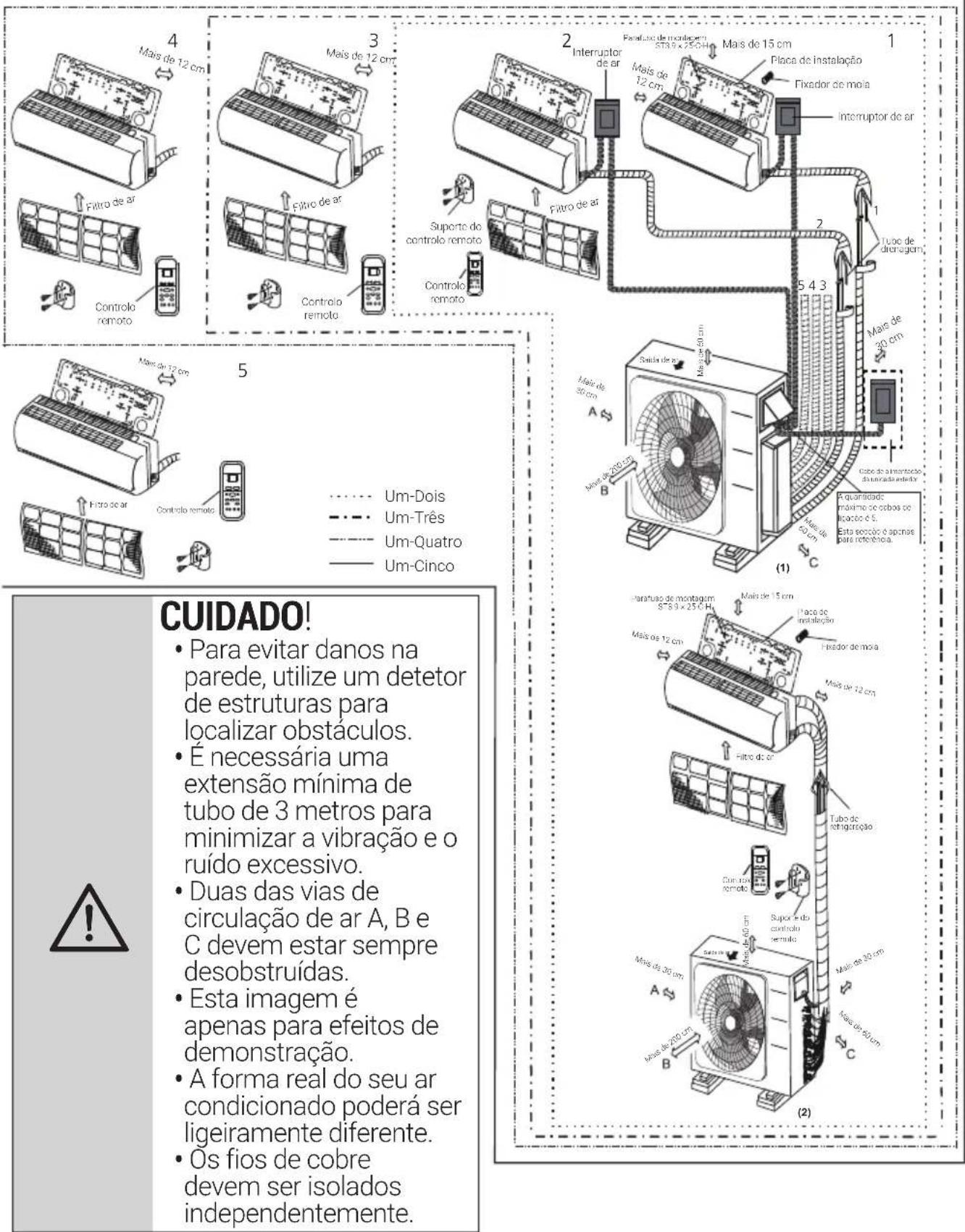

5.2 Diagrama de instalação

5 Instalação

A instalação deve ser realizada de acordo com os requisitos de normas locais e nacionais. A instalação pode ser ligeiramente diferente em diferentes áreas.

5.3 Especificações

Número de unidades que podem ser realizadas emedayquito	Unidades ligadas	1-5 unidas
Frequência de paragem/ arranque do compressor	Tempo de paragem	3 min ou mais
Tensão da fonte de energia	flutuationde tensão	dento de ±10% da tensão nominal
	queada de tensão durante o arranque	dento de ±15% da tensão nominal
	intervalo de desiquílibrio	dento de ±3% da tensão nominal

	1 unidade 2	1 unidade 3	1 unidade 4	1 unidade 5
Comprimento max. para todas as divisões	40/131	60/197 80	0/262 80	262
Comprimento max. para uma unidade interior	25/82 30	0/98 35/1	15 35/11	5

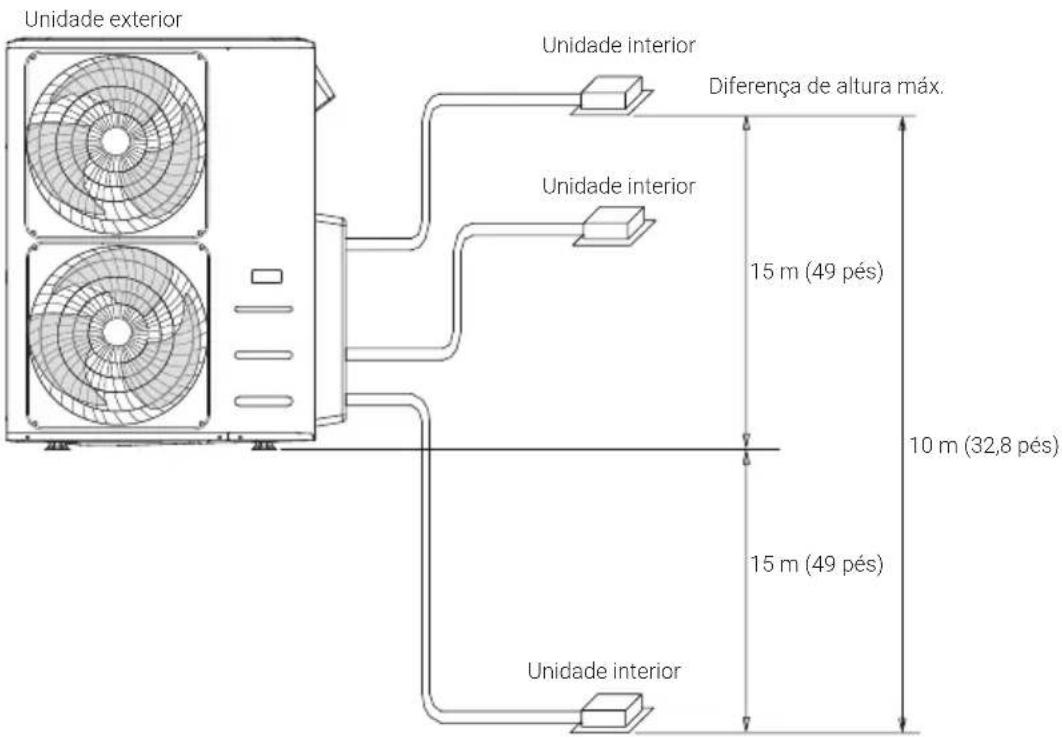

Diferência de idade max. entre a unidade interior e a exterior	15/49 15	0/49 15/4	9 15/49
Diferência de idade max. entre as unidades interiores	10/33 10	0/33 10/3	33 10/33

Nas unidades que adotam conectores rápidos, não é possível ligar mais de dois tubos e o comprimento máximo de cada tubo é de 7,5 metros.

Quando instalar várias unidades interiores com uma única unidade exterior, certifique-se de que o comprimento do tubo de refrigeração e a altura de queda entre as unidades interior e exterior cumprem os requisitos ilustrados no diagrama seguinte:

5.4 Instalação da unidade exterior

Instale a unidade seguindo os códigos e regulamentos locais; poder haver ligeiras diferenças em diferentes regiões.

5.4.1 Instruções de instalação – equipamento exterior

Passo 1: Selecione o local de instalação. Antes de instalar a unidade exterior, deve escolher um local apropriado. A seguir são indicados requisitos que o ajudarão a escolher o local adequado para a unidade.

Os locais adequados para instalação necessitam de preencher os seguintes requisitos:

• Cumpre todos os requisitos espaciais apresentados nos Requisitos do Estado de Instalação apresentados.
• Boa circulação de ar e ventilação. Firme e sólido - o local tem capacidade para suportar a unidade sem vibrar.
• O ruído da unidade não perturbe as outras pessoas.

5 INSTALAÇÃO

• Protegido por períodos prolongados de luz direta do sol ou chuva.
• Em caso de previsão de queda de neve, coloque a unidade acima da base para evitar a acumulação de gelo e danos na bobina. Instale a unidade a uma altura suficientemente alta, para ficar acima da área de queda de neve média acumulada. A altura mínima deve ser de 45,72 cm.

Não instale a unidade nos seguintes locais:

• Perto de um obstáculo que bloqueie as entradas e as saídas de ar.
• Perto de uma rua, áreas lotadas ou onde o ruído da unidade perturbe as pessoas.
• Perto de animais ou plantas que serão prejudicados por descargas de ar quente.
• Perto de qualquer fonte de gás combustível.
• Num local exposto a grandes quantidades de pó.
• Num local exposto a uma quantidade excessiva de ar salgado.

Se a unidade for exposta a ventos fortes: Instale a unidade para que a ventoinha da saída de ar fique num ângulo de 90° da direção do vento. Se necessário, construa uma barreira em frente da unidade para protegê-la dos ventos extremamente fortes. Consulte as figuras seguintes.

Se a unidade for frequentemente exposta a chuvas fortes ou neve: Construa um abrigo por cima da unidade para protegê-la contra a chuva ou a neve. Tenha cuidado para não obstruir o fluxo de ar à volta da unidade. Se a unidade for frequentemente exposta à maresia (litoral): Utilize a unidade exterior especialmente concebida para resistir à corrosão.

Passo 2: Instalar a junta de drenagem (apenas na unidade com bomba de calor) Antes de aparafusar a unidade exterior no lugar, deve instalar a junta de drenagem na parte inferior da unidade. Observe que existem dois tipos diferentes de juntas de drenagem consoante o tipo de unidade exterior.

Se a junta de drenagem for fornecida com um vedante de borracha (consultar a Fig A), faça o seguinte:

1. Encaixe o vedante de borracha na extremidade da junta de drenagem que ligará à unidade exterior.
2. Introduza a junta de drenagem no orifício do tabuleiro de base da unidade.

5 INSTALAÇÃO

1. Rode a junta de drenagem 90° até encaixar no lugar com um clique, de frente para a unidade.
2. Ligue uma mangueira extensa de drenagem (não incluída) à junta de drenagem para direcionar a água da unidade durante o modo de aquecimento.

Se a junta de drenagem não for fornecida com um vedante de borracha (consultar Fig B), faça o seguinte:

1. Introduza a junta de drenagem no orifício do tabuleiro de base da unidade. A junta de drenagem encaixará no lugar com um clique.
2. Ligue uma mangueira extensa de drenagem (não incluída) à junta de drenagem para direcionar a água da unidade durante o modo de aquecimento.

Orifício do tabuleiro de base da unidade exterior.

(A) (B)

CUIDADO! Em climas frios, certifique-se de que o tubo de drenagem está o mais vertical possível para garantir o escoamento rápido da água. Se a água escoar lentamente, pode congelar na mangueira e inundar a unidade.

Passo 3: Ancorar a unidade exterior A unidade exterior pode ser ancorada no chão ou num suporte montado na parede (M10). Prepare a base de instalação da unidade de acordo com as dimensões abaixo.

A seguir encontra-se uma lista de tamanhos de unidade ao ar livre e da distância entre os respetivos pés de montagem. Prepare a base de instalação da unidade de acordo com as dimensões abaixo.

5 INSTALAÇÃO

Tipos de unidades exteriores e especificações

Unidade exterior tipo split

5 Instalação

(unidade: mm/polegadas)

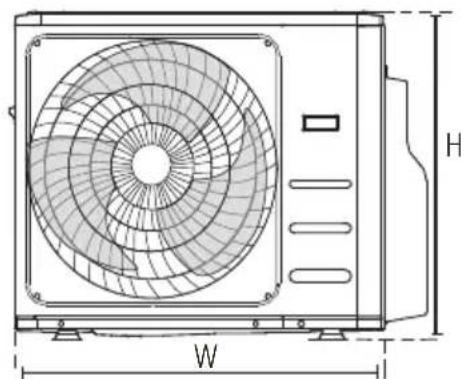

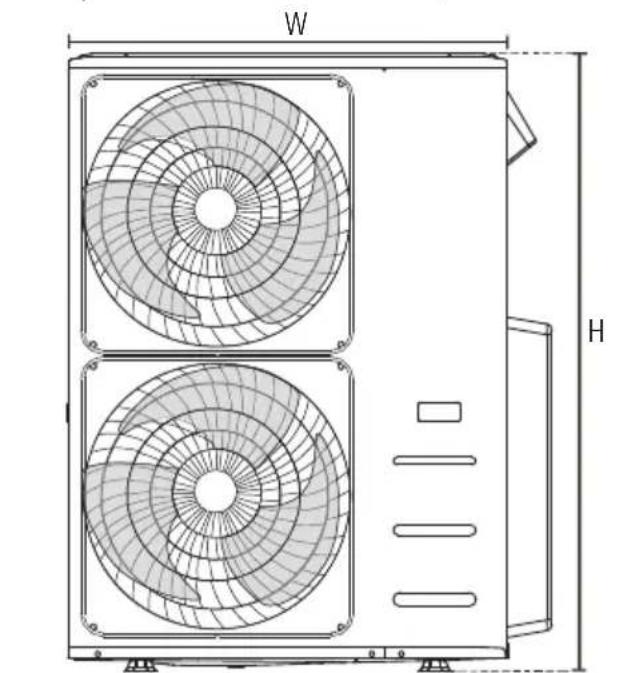

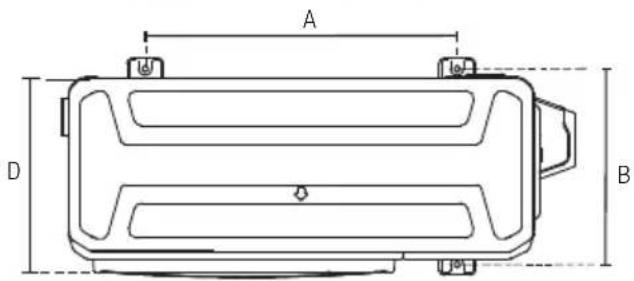

Dimensoes da unidade exterior (mm) Dimensoes de montagem
L x A x P Distância A (mm)	Distância B (mm)
760x590x285 (29,9x23,2x11,2) 530	(20,85) 290 (11,4)
810x558x310 (31,9x22x12,2) 549	(21,6) 325 (12,8)
845x700x320 (33,27x27,5x12,6) 560	(22) 335 (13,2)
900x860x315 (35,4x33,85x12,4) 590	(23,2) 333 (13,1)
945x810x395 (37,2x31,9x15,55) 640	(25,2) 405 (15,95)
990x965x345 (38,98x38x13,58) 624	(24,58) 366 (14,4)
938x1369x392 (36,93x53,9x15,43) 634	(24,96) 404 (15,9)
900x1170x350 (35,4x46x13,8) 590	(23,2) 378 (14,88)
800x554x333 (31,5x21,8x13,1) 514	(20,24) 340 (13,39)
845x702x363 (33,27x27,6x14,3) 540	(21,26) 350 (13,8)
946x810x420 (37,2x31,9x16,53) 673	(26,5) 403 (15,87)
946x810x410 (37,2x31,9x16,14) 673	(26,5) 403 (15,87)
952x1333x410 (37,5x52,5x16,14) 634	(24,96) 404 (15,9)
952x1333x415 (37,5x52,5x16,14) 634	(24,96) 404 (15,9)
890x673x342 (35,0x 26,5x 13,5) 663	(26,1) 354 (13,9)

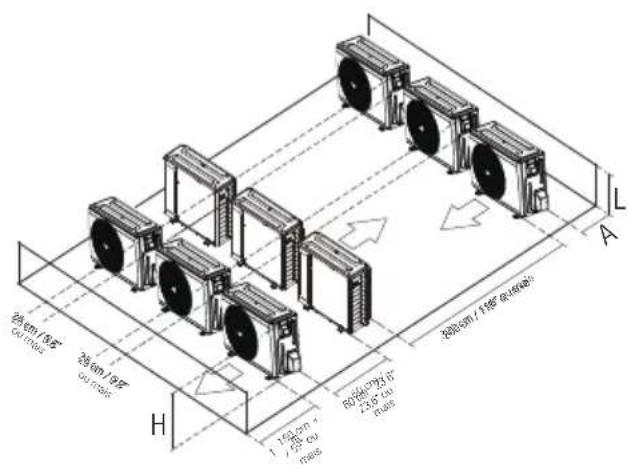

Instalação de linhas de série As relações entre H, A e L são as seguintes.

	C	A
C≤A	C≤1/2 A	25 cm/9,8" ou mais
	1/2 A＜L ≤A	30 cm/11,8" ou mais
C>A	Não pode ser instalado

5 INSTALAÇÃO

Notas sobre a realização de furos na parede: Deve fazer um orifício na parede para a tubagem de refrigeração e para o cabo de sinal que irá ligar as unidades interiores e exteriores.

1. Determine a localização do furo na parede com base no local da unidade exterior.
2. Faça um furo na parede utilizando uma broca de 65mm (2,5").

Ao fazer o furo na parede, certifique-se de que evita cabos, canalização e outros componentes sensíveis.

1. Coloque a vedação protetora no orifício. Isto protege as bordas do orifício e ajuda a vedá-las quando termina o processo de instalação.

ADVERTÊNCIA!

Quando perfurar betão armado, são recomendados óculos de proteção em todos os momentos.

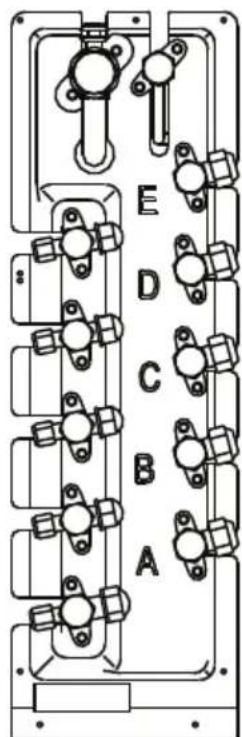

Quando selecionar uma unidade interior de 24k

Tamanho do tubo de ligação de um sistema A e B

Capacidade da unidade interior (Btu/h)	Liquido Gás
7K/9K/12K 1/4	3/8
12K/18K 1/4	1/2
24K 3/8 5/8

5.5 Ligação da tubagem de refrigeração

Para modelos de ligação rápida, consulte o manual interno do aparelho para obter a informação relativa ao método de instalação do tubo de ligação. O manual do aparelho externo não repete as instruções.

5 INSTALAÇÃO

Ao ligar a tubagem de refrigeração, não permita que entrem na unidade outras substâncias ou gases, para além do agente refrigerante especificado. A presença de outros gases ou substâncias vai reduzir a capacidade da unidade e pode provocar uma pressão anormalmente alta no ciclo de refrigeração. Isto pode provocar explosões e ferimentos.

5.6 Instruções de ligação - tubagem de refrigeração

CUIDADO!

• O tubo de ramificação deve ser instalado horizontalmente. Um ângulo superior a 10° pode provocar avarias.
• NÃO instale o tubo de ligação até as unidades interiores e exteriores terem sido instaladas.
• Isole tanto a tubagem de gás como a tubagem de líquido para evitar fugas de água.

Passo 1: Cortar os tubos. Quando preparar os tubos de refrigeração, tenha cuidado redobrado para os cortar e alargar corretamente. Isto irá assegurar o funcionamento eficiente e minimizar a necessidade de manutenção no futuro.

1. Meça a distância entre a unidade exterior e a unidade interior.
2. Utilizando um cortador de tubo, corte o tubo um pouco mais longo do que a distância medida.
3. Certifique-se de que o tubo é cortado num ângulo perfeito de 90°.

ADVERTÊNCIA! Seja extremamente cuidadoso para não danificar, marcar ou deformar o tubo durante o corte. Isto reduzirá drasticamente a eficiência de aquecimento da unidade.

As rebarbas podem afetar a estanquicidade da ligação da tubagem de refrigeração. Devem ser removidas completamente.

1. Segure o tubo num ângulo descendente para que caiam rebarbas no tubo.
2. Utilizando um escareador ou uma ferramenta rebarbadora, retire todas as rebarbas da classe de corte do tubo.

5 Instalação

Passo 3: Alargar as extremidades do tubo

O alargamento adequado é essencial para encontrar estanquicidade.

1. Depois de retirar as rebarbas dos tubos cortados, sele as pontas com fita de PVC para impedir a entrada de materiais estranhos no tubo.
2. Revista o tubo com material isolador.

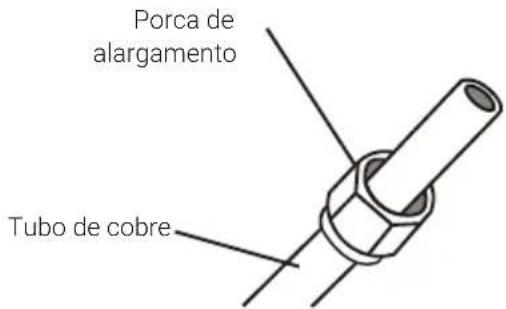

3. Coloque porcas de alargamento em ambas as extremidades do tubo. Certifique-se de que estão viradas na direção certa, porque não pode colocá-las nem mudar a sua direção antes do alargamento.

1. Remova a fita de PVC das extremidades da tubagem quando estiver pronto para realizar o trabalho de alargamento.
2. Prenda a forma de alargamento à extremidade do tubo. A extensão da extremidade do tubo tem de ir até à forma de alargamento.

1. Coloque a ferramenta de alargamento na forma.

5 Instalação

1. Rode a pega da ferramenta de alargamento no sentido dos ponteiros do relógio até alargar totalmente o tubo. Alargue o tubo de acordo com as dimensões.

Extensão da tubagem à forma de alargamento

Manómetro do tubo	Binário de aperto	Dimensão do alargamento (A) (Unidade: mm/ polegadas)		Forma de alargamento
		Min Max
Ø 6,4 18	-20 N.m (183-204 kgf.cm) 8,4/0	33 8,7/0,34
Ø 9,5 25	-26 N.m (255-265 kgf.cm) 13,2/0	0,52 13,5/0,53
Ø 12,7 35	-36 N.m (357-367 kgf.cm) 16,2/0	0,64 16,5/0,65
Ø 15,9 45	-47 N.m (459-480 kgf.cm) 19,2/0	0,76 19,7/0,78
Ø 19,1 65	-67 N.m (663-683 kgf.cm) 23,2/0	0,91 23,7/0,93
Ø 22 75	-85 N.m (765-867 kgf.cm) 26,4/1	0,04 26,9/1,06

1. Retire a forma e a ferramenta de alargamento e, em seguida, verifique a existência de rachas e alargamento na extremidade do tubo.

Passo 4: Ligue os tubos

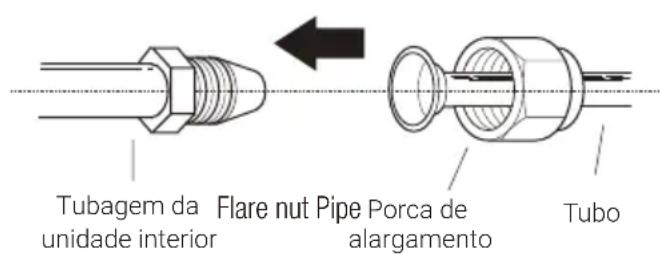

Ligue primeiro os tubos de cobre à unidade inferior e, em seguida, ligue-a à unidade exterior. Primeiro deve ligar o tubo de baixa pressão e, em seguida, o tubo de alta pressão.

1. Quando ligar as porcas de alargamento, aplique uma camada final de óleo de refrigeração nas extremidades alargadas dos tubos.
2. Alinhe o centro dos tubos que vai ligar.

1. Aperte a porca de alargamento o mais possível à mão.
2. Usando uma chave inglesa, aperte a porca à tubagem da unidade.

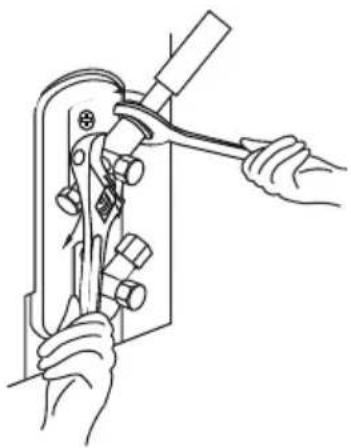

3. Enquanto segura firmemente a porca, utilize uma chave dinamométrica para apertar a porca de alargamento de acordo com os valores de torque na tabela acima.

5 Instalação

Utilize uma chave inglesa e uma chave dinamométrica quando ligar ou desligar tubos à/da unidade.

Dobre o tubo com o polegar raio mín. de 10 cm (3,9")

1. Depois de ligar os tubos de cobre à unidade interior, junte o cabo de alimentação, o cabo de sinal e a tubagem e enrole-os com fita adesiva.

Não emaranhe o cabo de sinal com outros fios. Ao agrupar esses itens, não emaranhe nem cruze o cabo de sinal com qualquer outra cablagem.

CUIDADO!

• Certifique-se de enrolar o isolamento à volta da tubagem. O contacto direto com a tubagem pode resultar em queimaduras por calor ou frio.
• Confirme se o tubo está ligado corretamente. Apertar excessivamente pode danificar o local; não apertar o suficiente pode provocar fugas.
• Passe este tubo pela parede e ligue-o à unidade exterior.
• Isole todas as tubagens, incluindo as válvulas da unidade exterior.
• Abra as válvulas de corte da unidade exterior para o refrigerante começar a circular entre a unidade interior e a unidade exterior.

CUIDADO! Confirme se não existem fugas antes de terminar a instalação. Se houver uma fuga de refrigerante, ventile imediatamente a área e purgue o sistema (consulte a secção Purga de ar deste manual).

Dobre cuidadosamente a tubagem no meio, de acordo com o diagrama seguinte. NÃO dobre a tubagem mais de 90° ou mais de 3 vezes.

5.7 Cablagem

5.7.1 Antes de realizar qualquer trabalho elétrico, leia os regulamentos a seguir

1. Todas as ligações devem cumprir os regulamentos e os códigos elétricos locais e nacionais, e devem ser realizadas por um eletricista qualificado.
2. Todas as ligações elétricas devem ser efetuadas de acordo com o diagrama de ligação elétrica, localizado nos painéis da unidade inferior e exterior.
3. Caso ocorra um problema de segurança grave no fornecimento de energia, pare o trabalho imediatamente. Explique os seus motivos ao cliente e recuse instalar a unidade até que o problema de segurança seja resolvido corretamente.
4. A tensão de energia deve estar entre 90-110% da tensão nominal. O abastecimento de energia insuficiente pode provocar avarias, choque elétrico ou incêndio.
5. Se ligar a energia à cablagem fixa, deverá instalar um dispositivo de proteção contra sobretensão e um interruptor de alimentação principal.
6. Se ligar a alimentação à cablagem fixa, deve ser incorporado na cablagem fixa um interruptor ou disjuntor que desligue todos os polos e tenha separação de contacto de, pelo menos, 3 mm. O técnico qualificado deve utilizar um disjuntor ou interruptor aprovados.
7. Ligue a unidade apenas a uma tomada de circuito de derivação individual. Não ligue nenhum outro aparelho a essa tomada.
8. Certifique-se de que o ar condicionado está ligado à terra corretamente.
9. Todos os fios devem estar firmemente ligados. A cablagem solta pode provocar o sobreaquecimento do terminal, resultando em avaria do produto e, eventualmente, incêndio.
10. Não deixe os fios tocar ou encostar na tubagem de refrigeração, compressor ou partes móveis no interior da unidade.
11. Caso a unidade tenha um aquecedor elétrico auxiliar, este deve ser instalado a, pelo menos, 1 metro de distância de quaisquer materiais combustíveis.
12. Para evitar choques elétricos, nunca toque nos componentes elétricos imediatamente antes de a energia ter sido desligada. Depois de desligar a energia, aguarde sempre, pelo menos, 10 horas, antes de tocar nos componentes elétricos.
13. Certifique-se de que não cruza os fios elétricos com os de sinal. Isto pode provocar distorção e interferência.
14. A unidade deve ser ligada à tomada principal. Normalmente, a fonte de alimentação deve ter uma impedância de 32 ohm.
15. Não deve ligar outros equipamentos ao mesmo circuito elétrico.
16. Ligue os fios do exterior antes de ligar os fios do interior.

5 INSTALAÇÃO

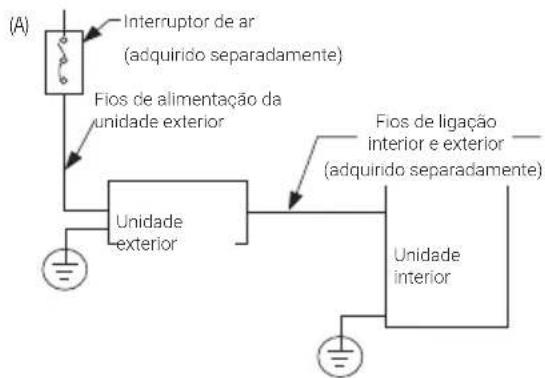

ADVERTÊNCIA! Antes

de empreender trabalhos elétricos ou de fiação, desligue a alimentação geral.

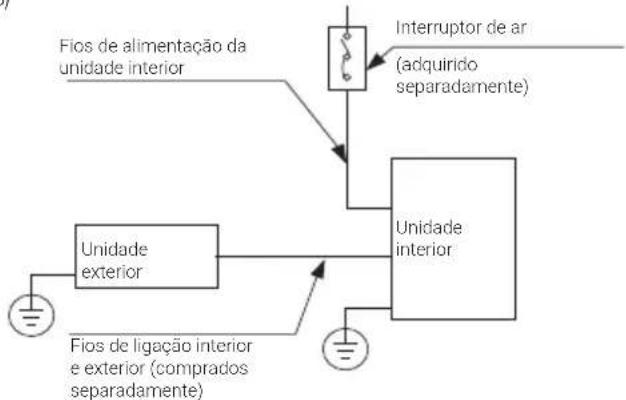

Quando a corrente máxima do ar condicionado for superior a 16 A, deverá ser utilizado um interruptor de ar ou um interruptor de proteção contra fugas com um dispositivo de proteção (adquirido separadamente). Quando a corrente máxima do ar condicionado for inferior a 16 A, o cabo de alimentação do ar condicionado deve ser equipado com uma ficha (adquirida separadamente). No mercado norte-americano é ligado de acordo com os requisitos da NEC e CEC.

(B)

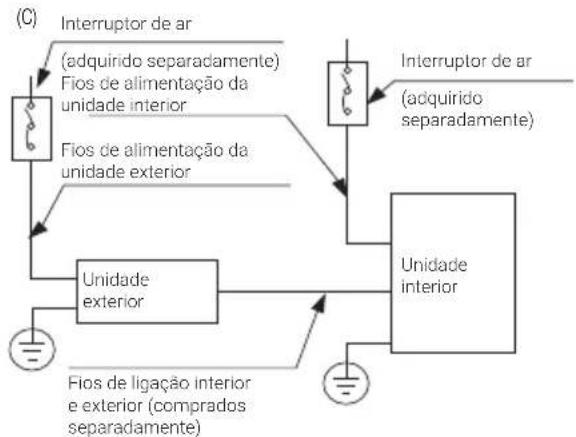

(C)

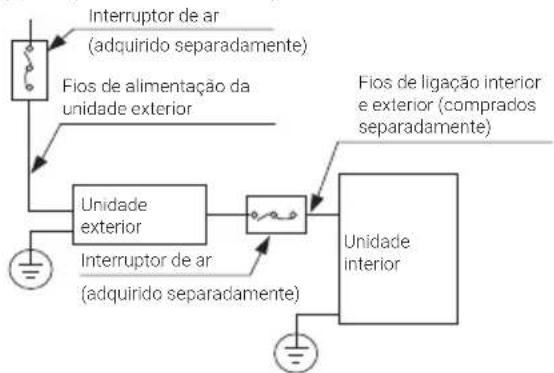

(D)(Apenas para a América do Norte)

5 INSTALAÇÃO

Os gráficos associados são apenas para fins explicativos. O seu aspeto pode ser ligeiramente diferente. A forma real é aquela que prevalece.

5.7.2 Cablagem da unidade exterior

ADVERTÊNCIA! Antes de empreender trabalhos elétricos ou de fiação, desligue a alimentação geral.

1. Preparar o cabo para a ligação
2. Primeiro deve escolher o tamanho de cabo correto. Certifique-se de que utiliza cabos H07RN-F.

Na América do Norte, escolha o tipo de cabo de acordo com os códigos e regulamentos elétricos locais.

Área transversal mínima dos cabos de alimentação e sinal (para referência)

Corrente nominal do aparelho (A)	Área transversal nominal (mm2)
>3 e ≤ 6	0,75
>6 e ≤ 10	1
>10 e ≤ 16	1,5
>16 e ≤ 25	2,5
>25 e ≤ 32	4
>32 e ≤ 40	6

Os tamanhos do cabo de alimentação, cabo de sinal e interruptor necessários são determinados pela corrente máxima da unidade. A corrente máxima é indicada na placa de classificação localizada no painel lateral da unidade. Consulte esta placa de classificação para escolher o cabo, o fusível ou o interruptor correto.

Na América do Norte, escolha o tamanho correto do cabo de acordo com a amperagem mínima do circuito indicada na placa de classificações da unidade.

• Utilizando um alicate de descarnar fios, retire o revestimento de borracha de ambas as extremidades do cabo de sinal para revelar aproximadamente 15 cm (5,9") de fio.
• Descarne o isolamento das extremidades.
• Com um alicate de arame, crave os olhais U nas extremidades.

Ao ligar os fios, siga rigorosamente o diagrama de ligação elétrica encontrado no interior da tampa da caixa dos controles elétricos.

1. Retire a tampa da caixa dos controles elétricos da unidade exterior. Se não houver uma tampa na unidade exterior, retire os parafusos do painel de manutenção e retire o painel de proteção.

1. Ligue os olhais U aos terminais. Corresponda as cores/etiquetas dos fios com as etiquetas no bloco de terminais e aparafuse bem o olhal U de cada fio ao terminal correspondente.
2. Prenda o cabo com a abraçadeira de cabos designada.
3. Isole os fios não utilizados com fita elétrica. Afaste-os de qualquer parte elétrica ou metálica.
4. Volte a colocar a tampa da caixa dos controles elétricos.

5.8 Declaração de corrente harmônica

"O equipamento M40B-36HFN8-Q está em conformidade com a CEI 61000-3-12, desde que o Ssc de potência de curto-circuito seja igual ou superior a 4787737,5 no ponto de ligação entre o fornecimento de energia do utilizador e a rede pública. É da responsabilidade do instalador ou do utilizador do equipamento garantir, se necessário, consultando a operadora da rede de distribuição, que o equipamento é ligado apenas a uma fonte de alimentação com um Ssc de potência de curto-circuito igual ou superior a 4787737,5." "O equipamento M50D-42HFN8-Q está em conformidade com

a CEI 61000-3-12, desde que o Ssc de potência de curto-circuito seja igual ou superior a 3190042,5 no ponto de ligação entre o fornecimento de energia do utilizador e a rede pública. É da responsabilidade do instalador ou do utilizador do equipamento garantir, se necessário, consultando a operadora da rede de distribuição, que o equipamento é ligado apenas a uma fonte de alimentação com um Ssc de potência de curto-circuito igual ou superior a 3190042,5."

5.9 Imagem da cablagem

CUIDADO! Ligue os cabos de ligação aos terminais, conforme indicado, com os números correspondentes no bloco de terminais das unidades interior e exterior. Por exemplo, o terminal L1(A) da unidade exterior deve ser ligado ao terminal L1/1 na unidade interior. A unidade exterior pode combinar diferentes tipos de unidades interiores, os números no bloco de terminais da unidade interior podem ser ligeiramente diferentes. Preste especial atenção ao ligar o fio.

5 INSTALAÇÃO

Para modelos de ligação rápida, consulte o < > incluído com a unidade interior.

Consultar as imagens a seguir se o utilizador final pretender realizar a sua própria cablagem. Passe o cabo de alimentação principal pela abertura inferior da abraçadeira de cabos. --- Este símbolo indica uma cablagem no campo.

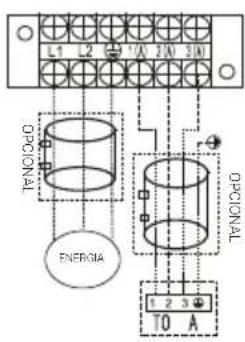

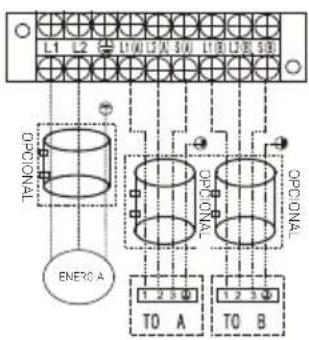

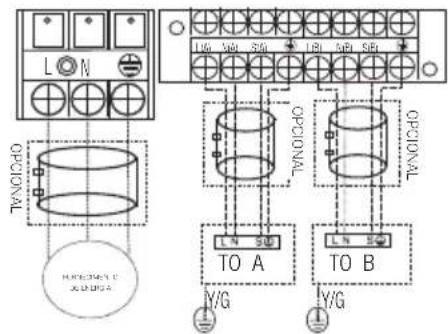

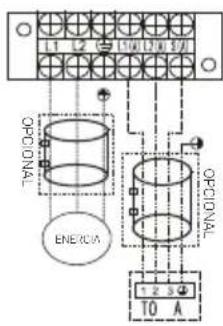

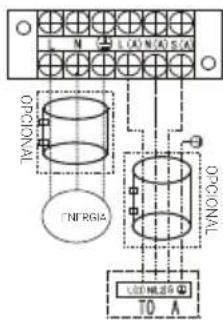

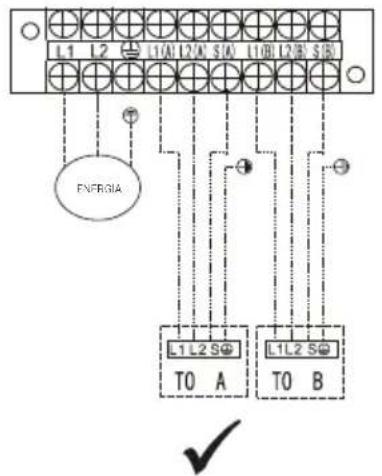

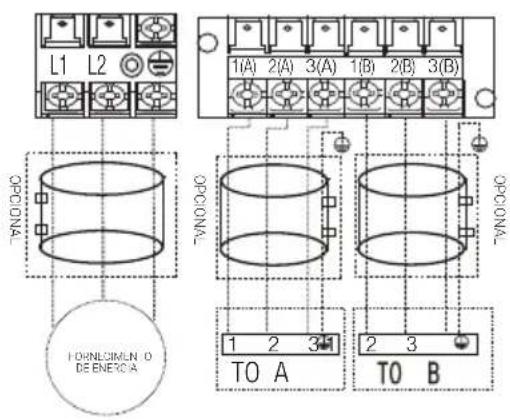

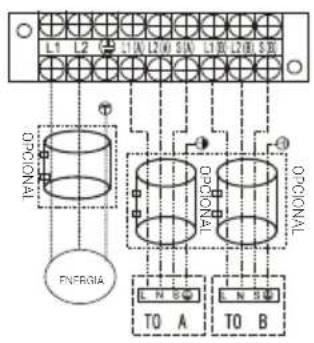

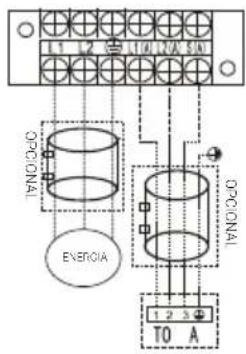

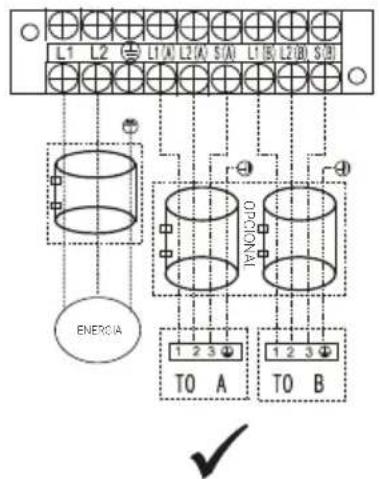

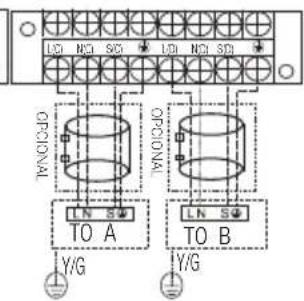

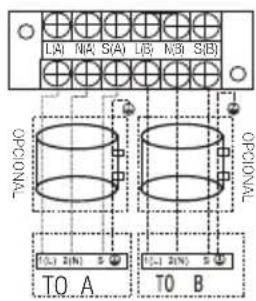

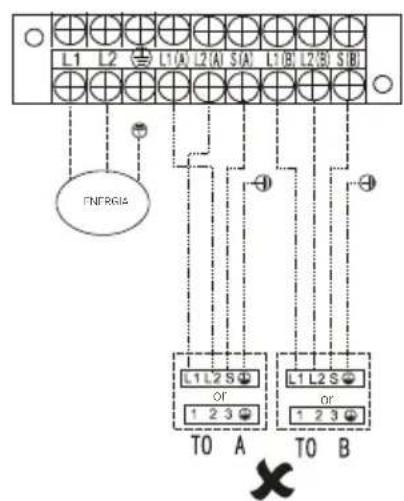

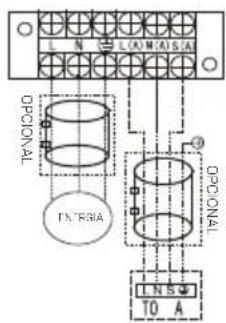

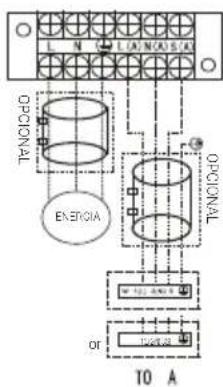

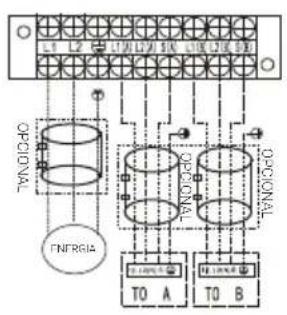

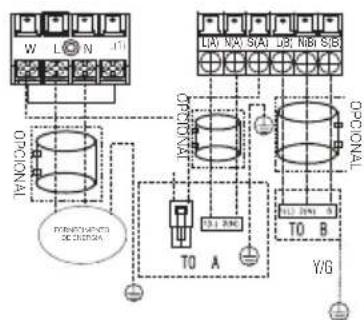

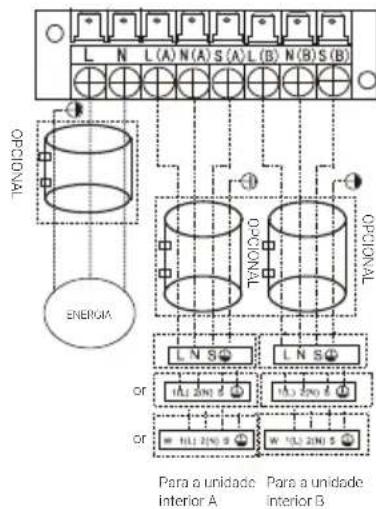

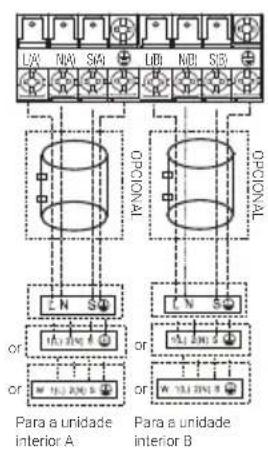

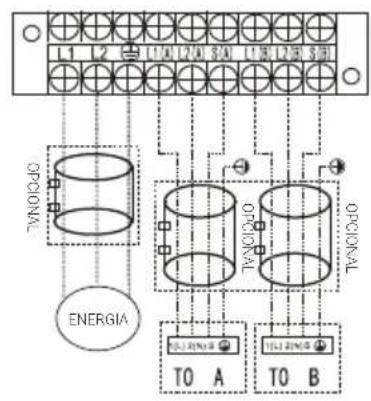

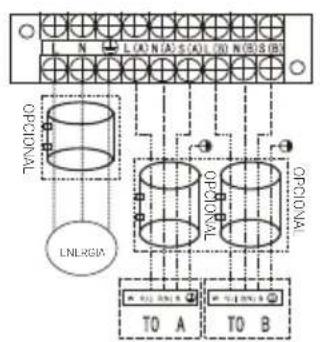

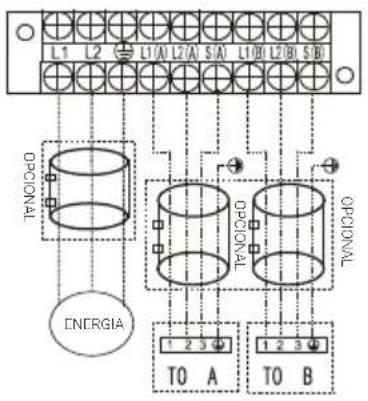

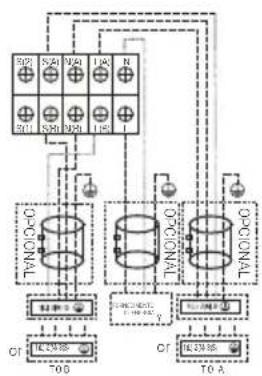

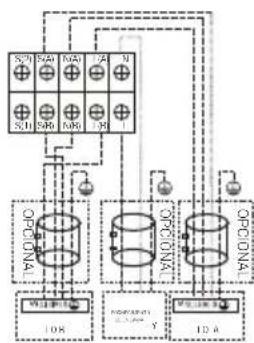

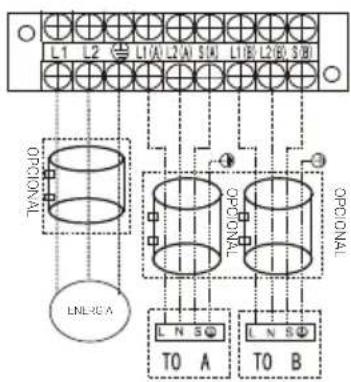

Modelos um-dois:

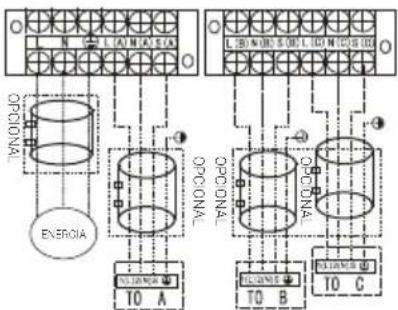

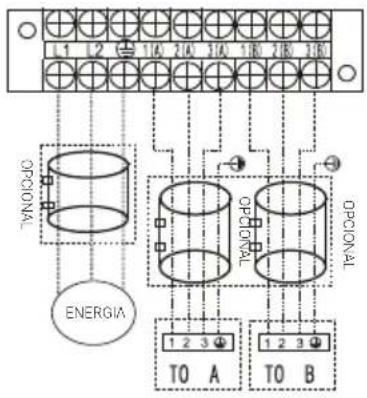

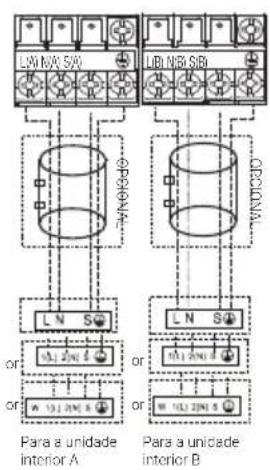

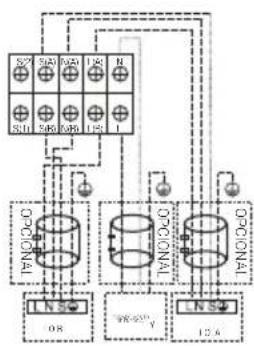

Modelo A Modelo B Modelo C Modelo D

5 INSTALAÇÃO

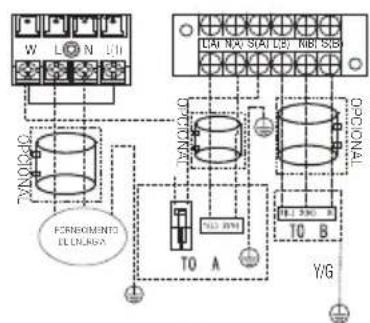

Modelo E

Modelo F

Modelo G

Modelo H

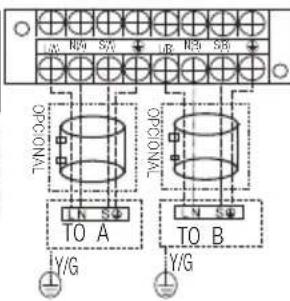

Utilize o anel magnético (não fornecido, opcional) para engatar o cabo de ligação da unidade interior e exterior antes da instalação. É utilizado um anel magnético por cabo.

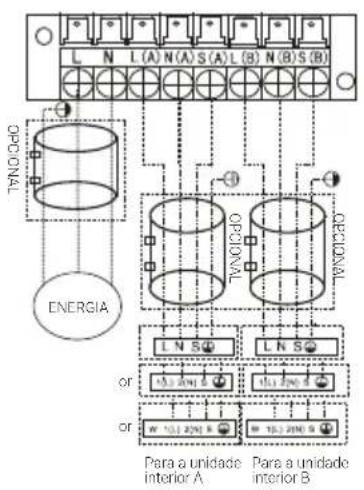

Modelo I

Modelo J

Modelo K

Modelo L

Modelo M

Modelo N Modelo O

5 INSTALAÇÃO

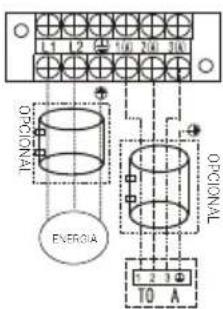

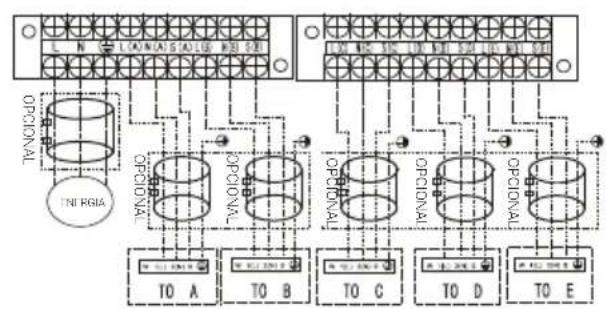

Modelo P Modelo Q Modelo R

Modelo T Modelo S

Modelo V Modelo U Modelo W

5 Instalação

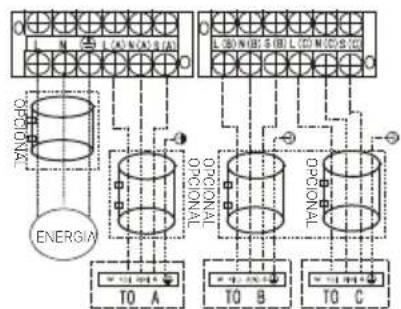

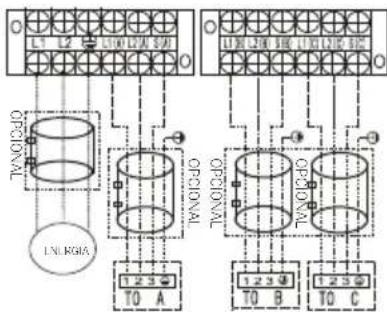

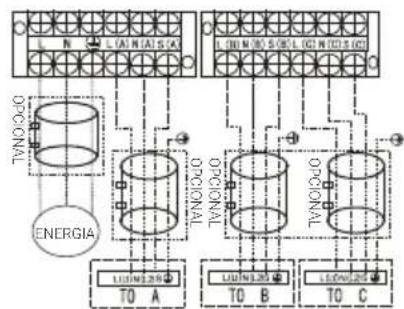

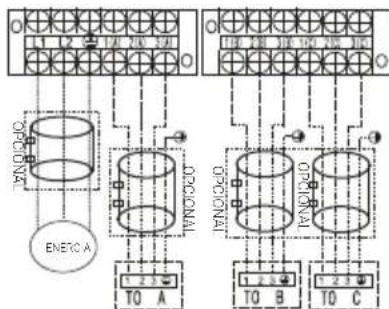

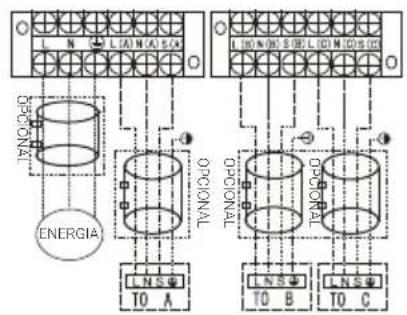

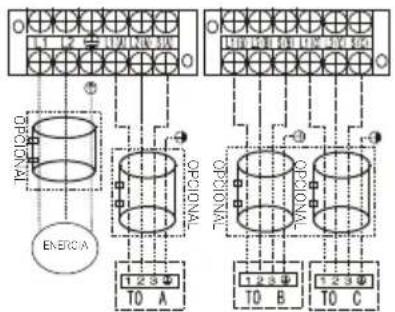

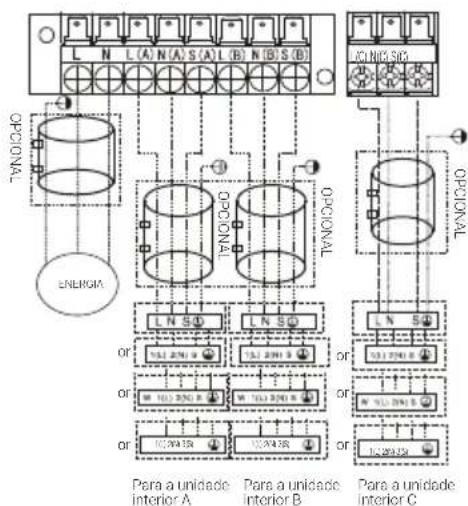

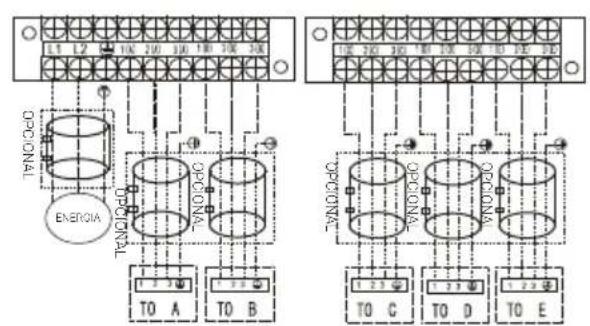

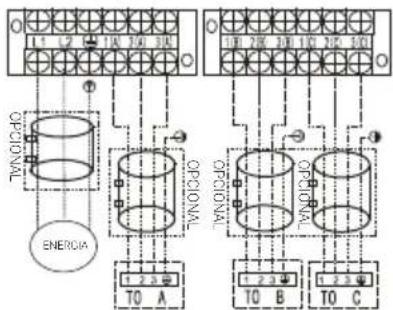

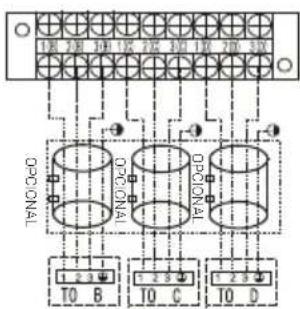

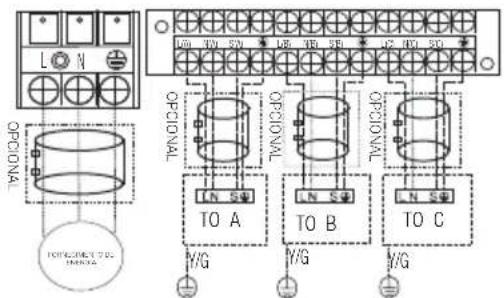

Modelos um-três: Modelo A

Modelo B Modelo C

Modelo D Modelo E Modelo F

Modelo IModelo HModelo G

Modelo J

5 INSTALAÇÃO

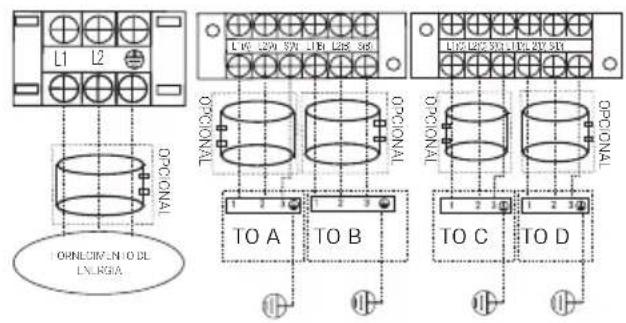

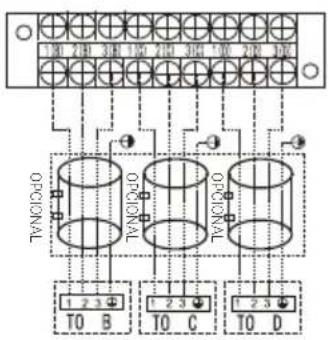

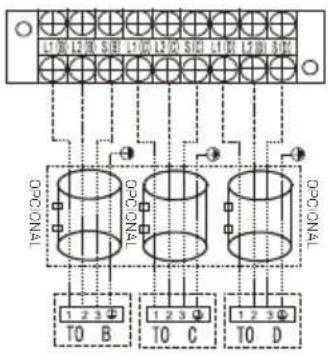

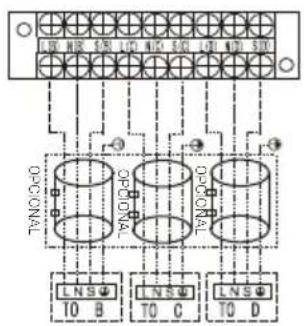

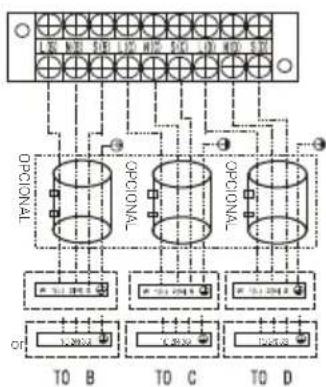

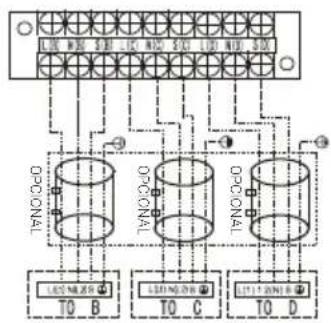

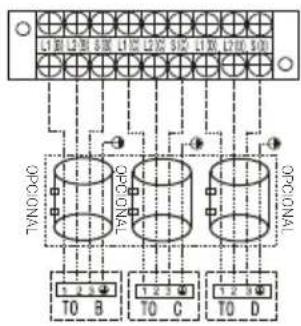

Modelos um-quatro:

Modelo A

Modelo C

Modelo E

Modelo G

Modelo B

Modelo D

Modelo F

Modelo H

5 Instalação

Modelo I

Modelo J

Modelo K

Modelo L

Modelo M

5 Instalação

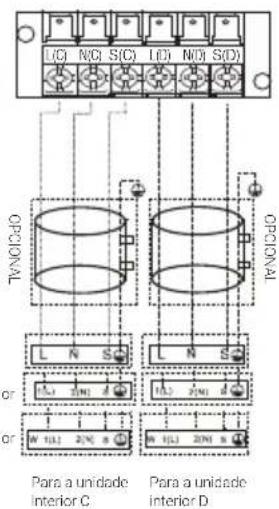

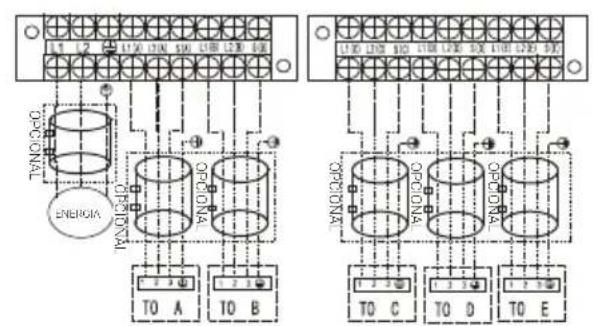

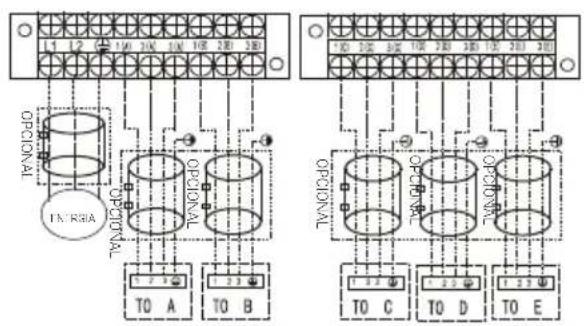

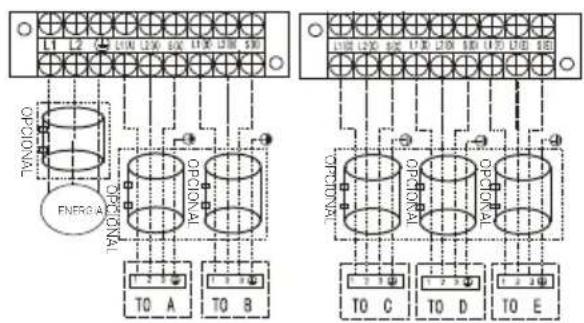

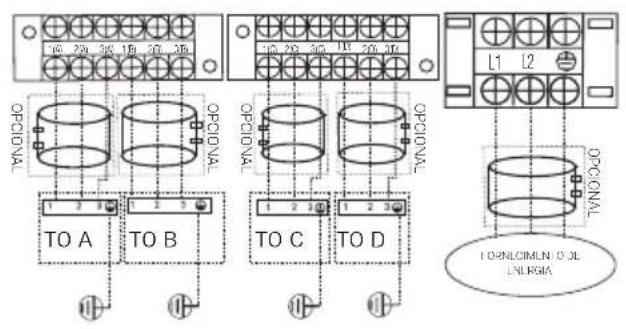

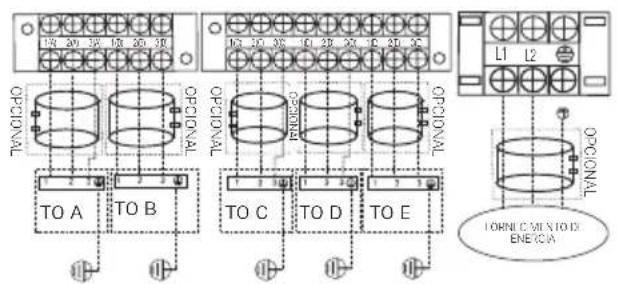

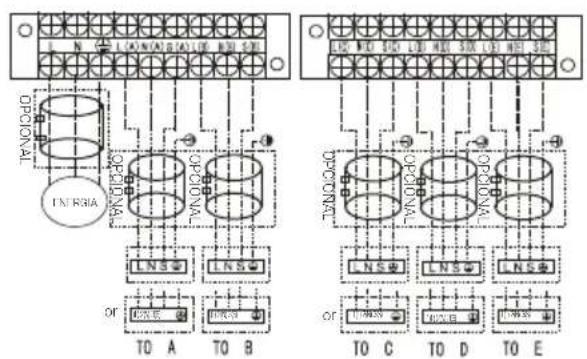

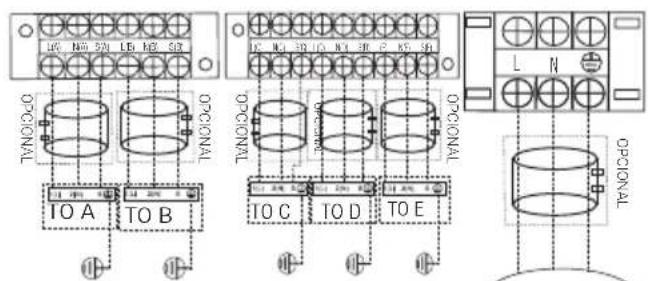

Modelos um-cinco: Modelo A

Modelo B

Modelo C

Modelo D

Modelo E

Modelo F

Modelo G

Modelo H

CUIDADO! Depois de confirmar as condições acima, siga estas indicações quando empreender trabalhos de fiação:

• Tenha sempre um circuito elétrico individual especificamente para o ar condicionado. Siga sempre o diagrama do circuito afixado no interior da tampa da caixa dos controlos elétricos.
• Os parafusos que fixam os fios na caixa dos circuitos elétricos podem soltar-se durante o transporte. Visto que os parafusos soltos podem fazer queimaduras nos fios, verifique se os parafusos estão bem apertados.
• Verifique as especificações da fonte de energia.
• Confirme se a capacidade elétrica é suficiente.
• Confirme se a tensão de arranque se mantém acima de 90% da tensão nominal marcada na placa de classificação.
• Confirme se a espessura do cabo é a indicada nas especificações da fonte de energia.
• Instale sempre um disjuntor diferencial em áreas molhadas ou húmidas.
• O seguinte pode ser causado por quedas de tensão: vibração de um interruptor magnético, ponto de contacto danificado, fusíveis queimados e perturbação do funcionamento normal.
• Deve ser incorporado um dispositivo de corte de corrente na cablagem fixa. Deve haver espaço livre de separação entre os contactos de pelo menos 3 mm em cada condutor (fase) ativo.
• Antes de aceder aos terminais, todos os circuitos elétricos devem estar desligados.

Para cumprir os regulamentos CEM obrigatórios, conforme exigido pela norma internacional CISPR 14-1:2005/A2:2011 em países ou distritos específicos, certifique-se de colocar os anéis magnéticos corretos no seu equipamento, de acordo com o diagrama de ligação elétrica afixado no seu equipamento. Contacte o seu distribuidor ou instalador para obter mais informação e para adquirir anéis magnéticos (o fornecedor do anel magnético é a TDK (modelo ZCAT3035-1330) ou similar).

6.1 Preparativos e precauções

O ar e corpos estranhos no circuito de refrigeração podem causar um aumento anormal da pressão, o que pode danificar o aparelho de ar condicionado, reduzir a sua eficiência e causar ferimentos. Utilize uma bomba de vácuo e o manómetro do coletor para purgar o circuito refrigerante, removendo quaisquer gases não condensáveis e a humidade do sistema. A purga deve ser realizada antes da instalação inicial e quando a unidade é realojada.

6.1.1 Antes de realizar a purga

• Confirme se os tubos de ligação entre a unidade interior e a unidade exterior estão ligados corretamente.
• Verifique se toda a fiação está ligada corretamente.

6 1 2 Instruções de purga

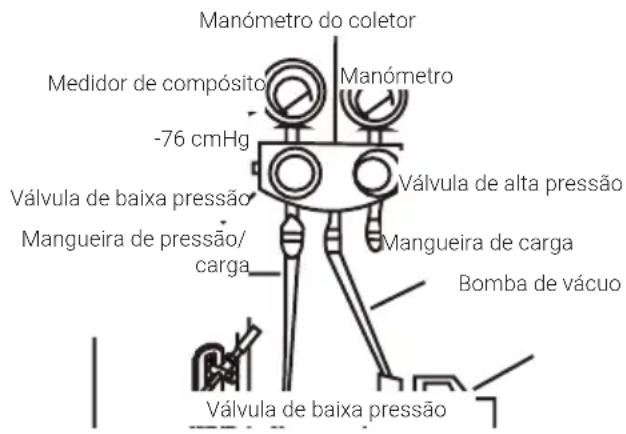

Antes de utilizar um manômetro de coletor e uma bomba de vácuo, leia os respectivos manuais de utilização para ter a certeza de que sabe como utilizá-los corretamente.

1. Ligue a mangueira de energia do manômetro do coletor à porta de serviço na válvula de baixa pressão da unidade externa.
2. Ligue a mangueira de entrega do manômetro do coletor à bomba de vácuo.
3. Abra o lado de baixa pressão do manômetro do coletor. Mantenha o lado de alta pressão fechado.
4. Ligue a bomba de vácuo para evacuar o sistema.
5. Ligue a bomba de vácuo durante pelo menos 15 minutos ou até o medidor composto ler -76 cmHg (-1x10^5 Pa).
6. Feche a válvula de baixa pressão do manômetro do coletor e desligue a bomba de vácuo.
7. Aguarde 5 minutos e, em seguida, verifique se não houve nenhuma mudança na pressão do sistema.

Se não houver alteração na pressão do sistema, desenrosque a tampa da válvula embalada (válvula de alta pressão). Se houver uma alteração na pressão do sistema, é possível que haja uma fuga de gás.

1. Coloque a chave hexagonal na válvula embalada (válvula de alta pressão) e abra a válvula rodando a chave a 1/4 no sentido contrário ao dos ponteiros do relógio. Ouça se há gás a sair do sistema, em seguida feche a válvula após 5 segundos.

1. Observe o manômetro de pressão durante um minuto para ter certeza de que não há alteração na pressão. A leitura deve ser ligeiramente superior à pressão atmosférica.
2. Remova a mangueira de entrega da porta de serviço.
3. Utilizando uma chave hexagonal, abra totalmente tanto a válvula de alta pressão como a de baixa pressão.

CUIDADO! Ao abrir a válvula de haste, rode a chave hexagonal até bater contra o batente. Não tente forçar a válvula para abrir mais.

1. Aperte as tampas das válvulas à mão e, em seguida, aperte-as com a ferramenta apropriada.
2. Se a unidade interior utiliza todas as válvulas de vácuo e a posição do vácuo estiver na válvula principal, o sistema não está ligado à unidade inferior. A válvula deve ser apertada com uma porca de aperto. Verifique se existem fugas de gás antes da operação para evitar fugas.

6.1.3 Notas sobre a adição de refrigerante

CUIDADO!

• O carregamento de refrigerante deve ser realizado antes da ligação dos fios, aspiração e teste de fugas.
• NÃO exceda a quantidade máxima permitida de refrigerante nem sobrecarregue o sistema. Se o fizer, poderá danificar a unidade ou afetar o seu funcionamento.
• O carregamento com substâncias inadequadas pode causar explosões ou acidentes. Certifique-se de que é utilizado o refrigerante correto.
• Os recipientes de refrigerante devem ser abertos lentamente. Use sempre equipamento de proteção ao carregar o sistema.
• NÃO misture tipos de refrigerantes distintos.
• Para o modelo de refrigerante R290 ou R32, certifique-se de que as condições na área são seguras, controlando materiais inflamáveis quando o refrigerante é adicionado ao ar condicionado.

N=2 (modelos um-dois), N=3 (modelos um-três), N=4 (modelos um-quatro), N=5 (modelos um-cinco). Dependendo do comprimento da tubagem de ligação ou da pressão do sistema purgado, poderá ser necessário adicionar refrigerante. Consulte as quantidades de refrigerante a adicionar na tabela abaixo:

Comprimento do tubo de ligação (m)	Método de purga do ar	Refrigerante adicional
Comprimento do tubo de pré-carga (pés/m) (comprimento do tubo de pré-carga x N)	Bomba de vázuo	N/D
Mais de (comprimento do tubo de pré-carga x N) pés/m	Bomba de vázuo	Lado do liquido: Ø 6,35 (Ø 1/4") R32: (Comprimento total do tubo - comprimento do tubo de pré-carga x N) x 12 g/m (Comprimento total do tubo - comprimento do tubo de pré-carga x N) x 0,13 onças/pés	Lado do liquido: Ø 9,52 (Ø 3/8") R32: (Comprimento total do tubo - comprimento do tubo de pré-carga x N) x 24 g/m (Comprimento total do tubo - comprimento do tubo de pré-carga x N) x 0,26 onças/pés
		Lado do liquido: Ø 6,35 (Ø 1/4") R410A: (Comprimento total do tubo - comprimento do tubo de pré-carga x N) x 15 g/m (Comprimento total do tubo - comprimento do tubo de pré-carga x N) x 0,16 onças/pés	Lado do liquido: Ø 9,52 (Ø 3/8") R410A: (Comprimento total do tubo - comprimento do tubo de pré-carga x N) x 30 g/m (Comprimento total do tubo - comprimento do tubo de pré-carga x N) x 32 onças/pés

O comprimento do tubo padrão é 7,5 m.

Apenas para modelos da Austrália:

• NÃO misture tipos de refrigerantes distintos. N = 2 (modelos um-dois), N = 3 (modelos um-três), N = 4 (modelos um-quatro), N = 5 (modelos um-cinco). Alguns sistemas

Requer carregamentos adicionais, dependendo dos comprimentos de tubo. O comprimento do tubo padrão é 10 m. O agente refrigerante adicional a ser carregado pode ser calculado com a seguinte fórmula:

Comprimento do tubo de ligação (m)	Método de purga do ar	Refrigerante adicional
Inferior ao comprimento do tubo padrão x N	Bomba de vázuo	N/D
Superior ao comprimento do tubo padrão x N	Bomba de vázuo	Lado do liquido: Ø 6,35 (Ø 1/4") (Comprimento total do tubo - comprimento do tubo de pré-carga x N) x15 g/m	Lado do liquido: Ø 9,52 (Ø 3/8") (Comprimento total do tubo - comprimento do tubo de pré-carga x N) x30 g/m

Certifique-se de adicionar a carga adicional de refrigerante de acordo com o volume nominal (tubagem de refrigeração de 5 m) quando realizar um teste de verificação de mercado ou governamental.

6.2 Verificação de segurança e fugas

6.2.1 Verificação de segurança elétrica

Realize as verificações de segurança elétrica antes de terminar a instalação. Cubra as seguintes áreas:

1. Resistência isolada
2. A resistência isolada deve ser superior a 2 MΩ.
3. Trabalhos de ligação à terra: Depois de terminar os trabalhos de ligação à terra, meça a resistência de aterramento com recurso a detecção visual e a um dispositivo de teste de resistência de aterramento.

Certifique-se de que a resistência de aterramento é inferior a 4 Ω.

1. Verificação de fugas de corrente (realizar durante o teste quando a unidade está ligada).
2. Durante uma operação de teste, após construir a instalação, utilize uma sonda elétrica e um multímetro para fazer uma verificação de fugas de corrente. Desligue imediatamente a unidade se ocorrerem fugas. Experimente e avalie soluções diferentes, até a unidade funcionar corretamente.

6.2.2 Verificações de fugas de gás

1. Método de água e sabão: Aplique uma solução de água com sabão ou um detergente líquido neutro na ligação da unidade interior ou nas ligações da unidade exterior com um pincel macio para verificar se existem fugas nos pontos de união da tubagem. Se surgirem bolhas, os tubos apresentam fugas.
2. Detetor de fugas: Utilize o detetor de fugas para verificar a existência de fugas.

6. Purga de ar

A imagem é apenas para fins exemplificativos. A ordem real de A, B, C, D e E no produto pode ser ligeiramente diferente da ordem na unidade que adquiriu, mas a forma em geral é a mesma.

A, B, C, D são pontos para o tipo um-quatro.

A, B, C, D e E são pontos para o tipo um-cinco.

7 1 Antes da execução do teste

Deve proceder-se à execução do teste após o sistema estar completamente instalado. Confirme os pontos a seguir antes de realizar o teste:

1. As unidades interior e exterior estão instaladas corretamente.
2. Os tubos e os fios estão corretamente ligados.
3. Não existem obstáculos perto da entrada e da saída da unidade que possam causar falhas ou avarias no produto.
4. O sistema de refrigeração não tem fugas.
5. O sistema de drenagem está desobstruído e a escoar para um local seguro.
6. O isolamento térmico está instalado corretamente.
7. Os fios de ligação à terra estão ligados corretamente.
8. O comprimento da tubagem e a capacidade adicional de armazenamento do refrigerante foram registados.
9. A tensão de alimentação é a tensão correta para o ar condicionado.

CUIDADO! Não

proceder à execução do teste poderá resultar em danos nas unidades, danos materiais ou danos pessoais.

7.2 Instruções da execução do teste

1. Abra as válvulas de corte de líquido e gás.
2. Ligue o interruptor principal e deixe a unidade aquecer.
3. Regule o ar condicionado para o modo COOL (Frio).
4. Para a unidade interior
5. Certifique-se de que o controlo remoto e os respetivos botões funcionam corretamente.
6. Certifique-se de que as grelhas se movem corretamente e podem ser mudadas com o controlo remoto.
7. Verifique se a temperatura ambiente está a ser registada corretamente.
8. Certifique-se de que os indicadores no controlo remoto e o visor na unidade interior funcionam corretamente.
9. Certifique-se de que os botões manuais na unidade interior funcionam corretamente.
10. Verifique se o sistema de drenagem está desobstruído e a escoar bem.
11. Certifique-se de que não existe vibração ou ruídos anormais durante o funcionamento.

7 Execução de teste

1. Para unidades exteriores
2. Verifique se o sistema de refrigeração tem fugas.
3. Certifique-se de que não existe vibração ou ruídos anormais durante o funcionamento.
4. Certifique-se de que o vento, ruído e água gerados pela unidade não perturbam os seus vizinhos nem representam um perigo para a segurança.

Se a unidade não funcionar corretamente ou de acordo com as suas expectativas, consulte a secção de Resolução de problemas do Manual de utilização antes de entrar em contacto com o serviço de apoio ao cliente.

8 Função de correção automática de erros de cablagem/tubagem

8.1 Função de correção automática de erros de cablagem/tubagem

Os modelos mais recentes dispõem agora de correção automática de erros de cablagem/tubagem. Prima o interruptor de verificação na placa PCB da unidade exterior durante 5 segundos, até o visor LED mostrar "CE", o que indica que esta função está a funcionar. Aproximadamente 5-10 minutos após o interruptor ser premido, o "CE" desaparece, o que significa que o erro de cablagem/tubagem foi corrigido e toda a cablagem/tubagem está ligada corretamente.

8 Função de correção automática de erros de cablagem/tubagem

1. Verifique se a temperatura exterior está acima de 5°C. (Esta função não funciona quando a temperatura exterior não está acima de 5°C)
2. Verifique se as válvulas de paragem do tubo de líquido e do tubo de gás estão abertas.
3. Ligue o disjuntor e aguarde pelo menos 2 horas.

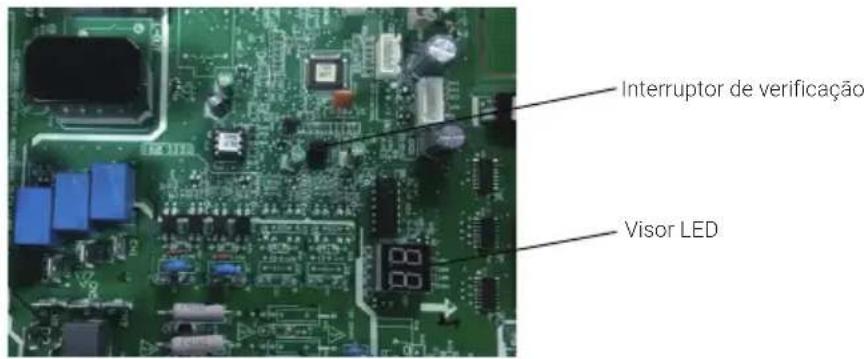

4. Prima o interruptor de verificação na placa PCB da unidade exterior até o visor LED mostrar "CE".

9 Resolução de problemas

CUIDADO! Se ocorrer qualquer uma das condições a seguir, desligue o equipamento imediatamente!

• O cabo de alimentação está danificado ou anormalmente quente.
• Há um cheiro a queimado.
• A unidade emite sons altos ou anormais.
• Um fusível de energia queimou ou o disjuntor dispara com frequência.
• Água ou outros objetos caíram dentro ou fora do equipamento.
• Não tente solucionar esses problemas por si! Entre imediatamente em contacto com um prestador de assistência autorizada!

9.1 Problemas comuns

Os problemas a seguir não são avarias e na maior parte das situações não exigem reparações.

Problema Causas possíveis
A unidade não liga ao pressionar o botão ON/OFF (Ligado/Desligado)	O equipamento possui uma funcção de proteção de 3 Minutes que evita sobrecarga no equipamento. A unidade não pode ser reiniciada dentro deraxisminutos antes ser desligada.
	Modelos de refrigeração e aquecimento: Se a luz de funçãoamente é os indivícadores PRE-DEF (Pre-aquecimento/Descongelamento) estiverem aceses, a temperatura exterior está demasiado baixa e a ventoinha antifrio da unidade encontrar-se atrávada para descóngelar a unidade.
	Nos modelos abenas de refrigeração: Se o指示or "Fan Only" (Ventilaçao abenas) estiver aceses, a temperatura exterior está muito baixa e a proteção anticongelamento da unidade encontrar-se atrávada para descóngelar a unidade.
A unidade muda do modo COOL (Frio) para o modo FAN (Ventoinha)	A unidade muda a definição para fazer a formação de gelo na unidade. Assim que a temperatura aumento, a unidade meçára a funcional novamente.
	A temperatura definida foi atingida e nesse momento a unidade deslga o compressor. A unidade retomára o funcional quando a temperatura flutuar novamente.

9 Resolução de problemas

A unidade interior emite uma névoa branca	Em regõeságomidas, uma grande padrência de temperatura entre o ar da divisão e o ar condicionado pode causar névoa branca.
Tanto a unidade interior como a exterior emitem uma névoa branca	Quando o equipamento reinicia no modo HEAT (Calor) après o descongelamento, pode formar-se uma névoa branca devido à humidade gerada pelo processo de descongelamento.
A unidade inferior faz rúidos Oué-se um rangido quando oSYSTEMA está OFF (Desligado) ou em modo COOL (Frio). O ruido también pode ouvir-se quando a bomba de drenagem (optional) está a funcional.
Poderá ocorrer um rangido après utilizes a unidade em modo HEAT (Calor) devido à expansão e contração das peças de plácico da unidade.
Tanto a unidade inferior como a exterior produzem rúidos	Poderá ocorrer um silvo baixo durante oestrutura. Isto é normal e é causado pelo fluxo de gás refrigerante a circular pelas unidades inferior e exterior.
	Também poderá ouvir-se um silvo baixo quando oSYSTEMA arranca, para ou está a descongelar. Este ruido é normal e é causado pelo gás dos produits de Refrigeração que param ou mudam de direção.
A unidade exterior faz rúidos	A unidade farásons differentes com base no seu modo deestrutura atual.
Poeira é emitida pela unidade inferior ePGAela unidade exterior	A unidade pode acumular poeira durante longos periodos sem uso, que sera emitida quando o equipamento for ligado. Isso pode ser mitigado cobrindo-se o equipamento durante longos periodos de inatividade.
A unidade produz muu cheiro	A unidade pode absorver odores do meio ambiente (como de moveris, cozinha, cigarros etc.) que são emitidos durante as operações.
	Os filtros da unidade está com bolor e devem ser limpos.
A ventoinha da unidade exterior não funciona	Durante oestrutura, a velocidade da ventoinha é controlada para otimizar oestrutura do produits.

9 Resolução de problemas

9.2 Sugestões para a resolução de problemas

Quando ocorrerem problemas, verifique os pontos a seguir antes de entrar em contacto com uma empresa de reparações.

Problema Causas possíveis Solutação
O equipamento não funciona	Falta de energia	Aguarde que a energia seja restabelecida
	A energia está desligada Ligue a	energia
	O fusível está queimado Substitu	a o fusível
	As pilhas do controlo remoto está gastas	Substitua as pilhas
	A proteção de 3 minutos da unidade foiativada	Aguarde tãocretimos SSDoes de reinecer a unidade
Mau desempenho de refrigeração	A temperatura regulada pode estar mais alta do que a temperatura ambiente	Baixe a configuraçao da temperatura
	O permutador de calor da unidade inferior ou exterior está sujo	Limpe o permutador de calor afetado
	O FILTER de ar está sujo	Remova o FILTER e limpe-o de acordo com as instruções
	A entrada ou saía de ar de qualquer das unidas ésta bloqueada	Deslgue a unidade, removea a obstruição e ligue novamente
	Portas e janelas está abertas	Todas as portas e janelas devem estar fechadas durante oestrutura do equipoamento
	Calor excessivo é gerado pelaluz solar	Feche as janelas e cortinas durante períodos de calor intenso ou sol brilhante
	Baixo;nível de liquido de refrigeração devoa fugas ou uso prolongado	Verifique se existem fugas, feche novamente se necessário e preencha a quantidade de liquido de refrigeração

9 Resolução de problemas

Aunities arranca e para com frequência	Há refrigerante em excesso ou em falta noSYSTEMA	Verifique se existem fugas e encha ouSYSTEMA com refrigerante
	Há ar, gás não comprimido ou matérias estranhas noSYSTEMA de refrigeração.	Esvazie e volta a abastecer oSYSTEMA com refrigerante
	Circuito doSYSTEMA bloqueado	Determine qual o circuito que estábloqueado e substitua a peça deequipamento avariada.
	O compressor está avariado Substitua o compressor
	A tensão está muito alta oumucho baixa	Instale um manistato para regular atensão
Mau desempenho doaquecimento	A temperatura exterior é inferiora 7 °C (44,5 °F)	Verifique se existem fugas e encha osystema com refrigerante
	O ar frio entra pelas portas e janelas	Verifique se todas as portas e janelaseto fechadas durante o uso
	Baixo;nível de liquido de Refrigeração devoa fugas ouuso prolongado	Verifique se existem fugas, feche novamente se necessário eprencha a quantidade de liquido de Refrigeração

10 Diretrizes europeias relativas à eliminação de resíduos

Este aparelho contém refrigerante e outros materiais potencialmente nocivos. Ao eliminar este aparelho, a lei exige a sua recolha e tratamento especial. Não elimine este produto como lixo doméstico ou urbano não tratado.

Ao eliminar este aparelho, dispõe das seguintes opções:

• Eliminação do aparelho em unidades municipais adequadas de recolha de lixo eletrónico.
• Ao comprar um novo aparelho, o revendedor receberá o aparelho antigo sem custos.
• O fabricante receberá o aparelho antigo sem custos.
• Vender o aparelho a sucateiros certificados.

Aviso especial

A eliminação deste aparelho na floresta ou noutro ambiente natural envolvente constitui um perigo para a sua saúde e para o ambiente. Poderá haver uma fuga de substâncias perigosas para os lençóis freáticos e consequente entrada das mesmas na cadeia alimentar.

Este símbolo indica que este produto não deve ser eliminado com outros resíduos domésticos no fim da sua vida útil. Um aparelho usado deve ser devolvido num ponto de recolha oficial de reciclagem de aparelhos elétricos e eletrónicos. Para encontrar estes sistemas de recolha, contacte o seu município ou a loja onde o produto foi adquirido. Cada família desempenha um papel importante na recuperação e reciclagem de aparelhos usados. A eliminação adequada de eletrodomésticos usados ajuda a evitar consequências negativas para o ambiente e para a saúde humana.

11 Instruções para o gás F

11.1 Instruções para o gás F

Este produto contém gases fluorados com efeito de estufa.

Os gases fluorados com efeito de estufa estão encerrados em equipamento hermeticamente selado.

Instalações, serviços, manutenções, reparações, verificações de fugas ou desmantelamento de equipamento e reciclagem do produto devem ser realizadas por pessoas certificadas para tal.

Se o sistema possuir um sistema de verificação de fugas instalado, as verificações de fugas devem ser feitas, pelo menos, anualmente, para se certificar que o equipamento está a funcionar corretamente.

Se forem necessárias verificações de fugas ao produto, o ciclo de inspeção deve ser especificado para se estabelecer e fazer um registo destas verificações.

Nota: Para equipamentos selados hermeticamente, aparelhos de ar-condicionado locais, aparelhos de ar-condicionado de janela e desumidificadores, se o equivalente de CO2 de gases fluorados com efeito de estufa for inferior a 10 toneladas, a verificação de fugas não deve ser realizada.

12 Especificações

BGMPI

Nome do modelo Unidade interior		BGMPI 090 BGMPI 120 BGMPI 180
Capacidade de refrigeracao (kW) 2,638 3,517 5,275
Capacidade de aquecimento (kW) 2,931 3,810 5,569
Tensao/Frequencia (V/Hz) 220-240 V~		220-240 V~50 Hz, 1 Ph	220-240 V~50 Hz, 1 Ph	220-240 V~50 Hz, 1 Ph
Ligaoa de fornecimento de energia Exterior		Exterior Exterior
Nivel de pressao de ruido - Unidade interior (dBA)		37/32/22 37/32/22 41/37/31
Volume de fluxo de ar (m3/h) 520/460/330 530/400/350 800/600/500
Classe de resistencia da unidade interior		IPX0 IPX0 IPX0
Unidade interior (LxAxP) mm 729×292×200 802×295×200		971 x 321 x
Peso licoido da unidade interior (kg) 8,0 9,0 11,5

BGMPO

Nome do modelo	Unidade exterior	BGMPO 141	BGMPO 181	BGMPO 211	BGMPO 271	BGMPO 361	BGMPO 421
Produito misto		BGMPI 090(x2)	BGMPI 090(x1)BGMPI 120(x1)	BGMPI 120(x2)	BGMPI 090(x2)BGMPI 120(x1)	BGMPI 090(x1)BGMPI 120(x1)BGMPI 180(x1)	BGMPI 120(x2)BGMPI 180(x1)
Refrigerante						BGMPI 120(x3)
Quantidade total de refrigerante (g)		1100	1250	1500	1850	2100	2900
GWP		675	675	675	675	675	675
EQUIVALEnte a CO2 (toneladas)		0,743	0,844	1,013	1,249	1,418	1,958
Anti-eletr.		Classe I	Classe I	Classe I	Classe I	Classe I	Classe I
Classe climática		T1	T1	T1	T1	T1	T1
Tipo de aquecimento		Bomba de calor	Bomba de calor	Bomba de calor	Bomba de calor	Bomba de calor	Bomba de calor
Ligação de fornecimento de energia		Exterior	Exterior	Exterior	Exterior	Exterior	Exterior
Pdesign C (kW)		4,1	5,3	6,1	7,9	10,3	11,7

12 Especificações

Pdesign H (kW)	3,7(Estação média na UE)	4,3(Estação média na UE)	5,4(Estação média na UE)	5,7(Estação média na UE)	9,2(Estação média na UE)	9,5(Estação média na UE)
SEER/AEER/EER Peso (P/P)	6,8 (SEER,UE)	6,1(SEER,UE)	6,5 (SEER,UE)	6,1(SEER,UE)	6,1(SEER,UE)	6,1(SEER,UE)
SCOP/ACOP/EER Peso (P/P)	4,0 (SCOP,Média na UE)	4,0 (SCOP,Média na UE)	4,0 (SCOP,Média na UE)	4,0 (SCOP,Média na UE)	4,0 (SCOP,Média na UE)	4,0 (SCOP,Média na UE)
Classe energetica-Arrefecimento	A++ (SEER,UE)	A++ (SEER,UE)	A++ (SEER,UE)	A++ (SEER,UE)	A++ (SEER,UE)	A++ (SEER,UE)
Classe energetica-Aquecimento	A+(Estação média na UE)	A+(Estação média na UE)	A+(Estação média na UE)	A+(Estação média na UE)	A+(Estação média na UE)	A+(Estação média na UE)
Consumo anual de energia - Refrigeração (kWh)	215 304	328 453 591	671
Consumo anual de energia - Aquecimento (kWh)	1307	1508 (AB)1584 (AG)	1890 1995 3220 3325
A capacidade declarada para o calculo de SCOP com a condição original de referencia (kW)	3,0 3,9 4,7 5,0 8,8 8,7
A capacidade de aquecimento deresherva assumida para o calculo de SCOP com a condição original de referencia (kW)	0,7 0,4 0,7 0,7 0,4 0,8
Potência do aquecedorétrico (W)	// // // /
Potência de entrada de refrigeração (kW)	1,270 1,635 1,905 2,450 3,220 3,803
Potência de entrada deaquecimento (kW)	1,185 1,500 1,738 2,210 2,910 2,623
Tensão/Frequency (V/Hz)	220V-240V,50Hz, 1Ph	220V-240V,50Hz, 1Ph	220V-240V,50Hz, 1Ph	220V-240V,50Hz, 1Ph	220V-240V,50Hz, 1Ph	220V-240V,50Hz, 1Ph
Corrente de funconamento da refrigeração (A)	5,8 7,19,0 11,2 14,016,5
Corrente de funconamento doaquecimento (A)	5,4 6,68,1 10,1 12,715,8

12 Especificações

Nível de pressão de ruído - Unidade exterior (dBA)	65 65	65 67	55 55
Potência de entrada nominal - EN 60335 (W)	2750	50	3910	4100	4600	4700
Corrente de entrada nominal - EN 60335 (A)	12 13	17	18	21,5	22	0
Classe de resistência da unidade exterior	IPX4 IPX4		IPX4 IPX4		IPX4 IPX4
Diâmetro do tubo de alta pressão (mm)	Ø6,35x2 Ø6,35x2		Ø6,35x3 Ø6,35x3		Ø6,35x4 Ø6		35x5
Diâmetro do tubo de baixa pressão (mm)	Ø9,52*2 Ø9,52*2		Ø9,52*2 Ø9,52x3		Ø9,52x3+12,7x1		Ø9,52x4+12,7x1
Cabo de alimentação (mm²)	1,5x3	1,5x3	2,5x3	2,5x3	4,0x3
Cabo de ligação para interior e exterior (mm²)	1,5x4	1,5x4	1,5x4	1,5x4	4
Elevação max. (m)	15 15	15 15	15 15	15 15
Comprimento de tubo maior (m)	40 40	60	60	80 80
Quantidade de gás adicular (g/m)	12 12	12	12	12 12
Unidade exterior (LxAxP) mm	805x554x330		805x554x330		890x673x342		946x810x410
Peso(liquido da unidade exterior (kg)	31,6	35,0	43,0	48,0	69,5	74,1

Nota:

1. As especificações são valores padrão calculados com base nas condições de funcionamento nominal. Podem variar em condições de funcionamento diferentes.
2. A nossa empresa realiza melhoramentos técnicos rápidos. Qualquer alteração de dados técnicos será comunicada previamente. Leia a placa de identificação no aparelho de ar condicionado.

Consulte a informação detalhada do produto exigida no regulamento n.° 206/2012 no folheto da Ficha do Produto.

Arcelik A.S. Karaagac Cd. No:2-6 34445
