FOIRE AUX QUESTIONS - 97200E Chapin

Comment remplir le réservoir du Chapin 97200E ?

Pour remplir le réservoir, retirez le couvercle supérieur, versez le liquide de votre choix et refermez le couvercle en vous assurant qu'il est bien fixé.

Comment nettoyer le Chapin 97200E après utilisation ?

Pour nettoyer le Chapin 97200E, videz le réservoir, rincez-le à l'eau claire, puis utilisez une brosse douce pour enlever tout résidu. Ne pas utiliser de produits chimiques corrosifs.

Que faire si le Chapin 97200E ne fonctionne pas correctement ?

Vérifiez d'abord si le réservoir est rempli et si les tuyaux ne sont pas obstrués. Si le problème persiste, consultez le manuel d'utilisation pour des instructions de dépannage.

Le Chapin 97200E est-il compatible avec tous les types de liquides ?

Le Chapin 97200E est conçu pour être utilisé avec des liquides non corrosifs. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Quelle est la capacité du réservoir du Chapin 97200E ?

Le réservoir du Chapin 97200E a une capacité de 5,68 L.

Comment régler la pression du Chapin 97200E ?

Pour régler la pression, utilisez la pompe manuelle pour augmenter la pression jusqu'à ce que vous atteigniez le niveau désiré, puis testez le pulvérisateur.

Y a-t-il une garantie pour le Chapin 97200E ?

Oui, le Chapin 97200E est généralement accompagné d'une garantie limitée. Veuillez consulter la documentation fournie pour les détails spécifiques.

Comment stocker le Chapin 97200E en hiver ?

Pour stocker le Chapin 97200E en hiver, videz complètement le réservoir et les tuyaux, puis rangez-le dans un endroit sec et à l'abri du gel.

MODE D'EMPLOI 97200E Chapin

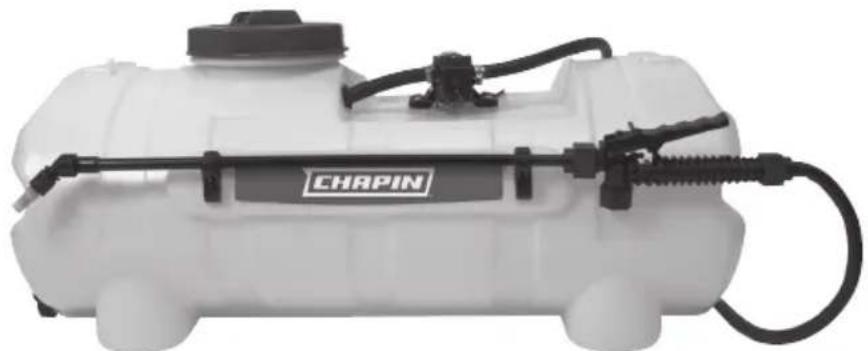

Pulvérisateur 12 volts

Manuel d'utilisation et d'entretien

Veuillez consulter le site Web pour en savoir plus sur la garantie

Modèle 97200E, 97400E

AVERTISSEMENT

Lisez attentivement ces instructions avant l'utilisation

AVERTISSEMENT

UNE MAUVAISE UTILISATION OU LE NON-RESPECT DES DIRECTIVES PEUT ENTRAÎNER UNE EXPLOSION POUVANT CAUSER DE GRAVES BLESSURES AUX YEUX OU AUTRES.

POUR UNE UTILISATION SÉCURITAIRE DE CE PRODUIT, LIRE ET SUIVRE TOUTES LES DIRECTIVES. NE PAS LAISSER LE PULVÉRISATEUR AU SOLEIL. LA CHALEUR PEUT PRODUIRE UNE ACCUMULATION DE PRESSION ET UNE EXPLOSION. NE PAS RANGER NI LAISSER LA SOLUTION DANS LE RÉSERVOIR APRÈS L'UTILISATION. TOUJOURS PORTER DES LUNETTES DE SÉCURITÉ, DES GANTS, UNE CHEMISE À MANCHES LONGUES, UN PANTALON LONG ET DES CHAUSSURES PROTECTRICES À PIED COMPLET LORSQUE VOUS PULVÉRISEZ. NE PAS ESSAYER DE MODIFIER CE PULVÉRISATEUR. NE REMPLACER LES PIÈCES QU'AVEC DES PIÈCES D'ORIGINE DU FABRICANT.

NE JAMAIS PULVÉRISER DE PRODUITS INFLAMMABLES, CAUSTIQUES OU ACIDES, DE CHLORE, À BASE DE PÉTROLE, D'EAU DE JAVEL OU D'AUTRES SOLUTIONS CORROSIVES, NI DE PRODUITS CHIMIQUES PRODUISANT DE LA CHALEUR, DE LA PRESSION OU DES GAZ. TOUJOURS LIRE ET SUIVRE LES DIRECTIVES DU FABRICANT SUR LES PRODUITS CHIMIQUES AVANT D'UTILISER CE PULVÉRISATEUR. CERTAINS PRODUITS CHIMIQUES PEUVENT ÊTRE DANGEREUX LORSQU'ON LES UTILISE AVEC CE PULVÉRISATEUR.

ASSUREZ-VOUS QUE LE FILAGE NE SE COINCE PAS OU NE SOIT PAS ENDOMMAGÉ D'AUCUNE FAÇON QUE CE SOIT. LA POMPE POURRAIT EN ÊTRE ENDOMMAGÉE OU CAUSER UNE SURCHAUFFE AU FILAGE, PROVOQUANT UNE DÉFAILLANCE OU UN INCENDIE.

CERTAINS PRODUITS CHIMIQUES ENDOMMAGERONT LA POMPE ET LES SOUPAPES S'ILS DEMEURENT EN CONTACT, SANS TRAITEMENT, POUR UNE PÉRIODE PROLONGÉE. TOUJOURS RINCER LA POMPE AVEC DE L'EAU APRÈS UTILISATION. NE PAS LAISSER DE PRODUITS CHIMIQUES REPOSER DANS LA POMPE PENDANT UNE LONGUE PÉRIODE. SUIVRE LES DIRECTIVES DES FABRICANTS DE PRODUITS CHIMIQUES SUR LA FAÇON DE DISPOSER DE TOUTES LES EAUX USÉES DU PULVÉRISATEUR.

CAUTION

CES PULVÉRISATEURS SONT CONÇUS POUR ÊTRE FIXÉS À UNE SURFACE STABLE.

UTILISATION

Le système de pompe aspire la solution du réservoir, à travers la crépine et dans la pompe. La pompe force la solution sous pression dans le tuyau de pulvérisation.

La pompe a un interrupteur de pression qui arrêtera la pompe si elle atteint 60 psi.

Inspecter régulièrement le tamis d'alimentation de l'aspiration à l'intérieur du réservoir. Rincer avec de l'eau pour dégager tous débris accumulés.

APRÈS LA PULVÉRISATION

Après utilisation, remplir le pulvérisateur en partie avec de l'eau. Démarrer le pulvérisateur et laisser l'eau claire être pompée dans le système de tuyauterie et hors du tuyau de pulvérisation.

Remplir le réservoir à moitié avec de l'eau seule et utiliser un neutralisant chimique, et répéter les instructions de nettoyage. Rincer le pulvérisateur en entier avec l'agent neutralisant. Suivre les directives de disposition du fabricant quant aux eaux de lavage ou de rinçage.

ENTREPOSAGE HIVERNAL

Entièrement drainer l'eau et les produits chimiques hors du pulvérisateur, portant une attention spéciale à la pompe et les soupapes. Ces articles sont spécialement enclins à être endommagés par les produits chimiques et les froides températures.

Le pulvérisateur devrait être hiverné avant l'entreposage en pompant une solution d'antigel pour VR dans la tuyauterie. Des soins et entretiens appropriés prolongeront la vie du pulvérisateur.

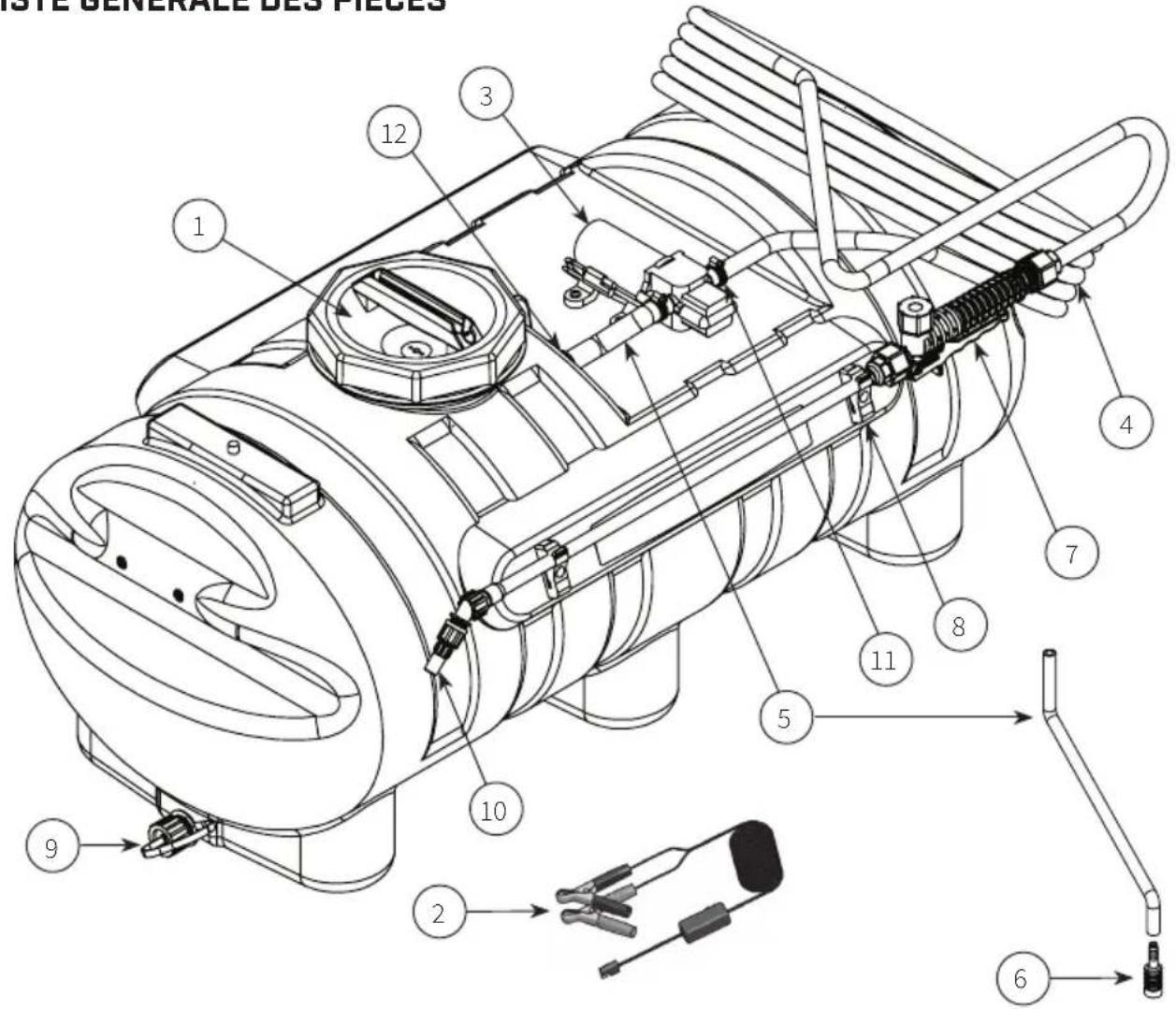

LISTE GÉNÉRALE DES PIÈCES

NOTE GENERALE DES MESES 1 2 3 4 5 6 7 8 9 10 11 12

ARTICLE NO PIÈCE QTÉ DESCRIPTION

1 6-8146-1 1 Couvercle, réservoir
2 6-8320 1 Harnais, filage, acier inoxydable
3 6-9206 1 Pompe, 1,0 gpm
4 6-9205 1 Boyau 4,6 M (15 pi)
5 6-9223 1 Assemblage du boyau d'aspiration
6 6-8321 1 Crépine, arrivée
7 6-8138 1 Dispositif d'arrêt
8 6-8324 1 Pince, pistolet (paire)
9 6-8325 1 Trousse, bouchon de drainage
10 6-9075 1 Trousse de buse
11	6-8300	2 Vis sans fin
12	6-9204 1 Oeillet de caoutchouc
Non illustré	6-9202 1 Trousse, matériel de pompe

Pour commander des pièces de remplacement : 1-800-950-4458

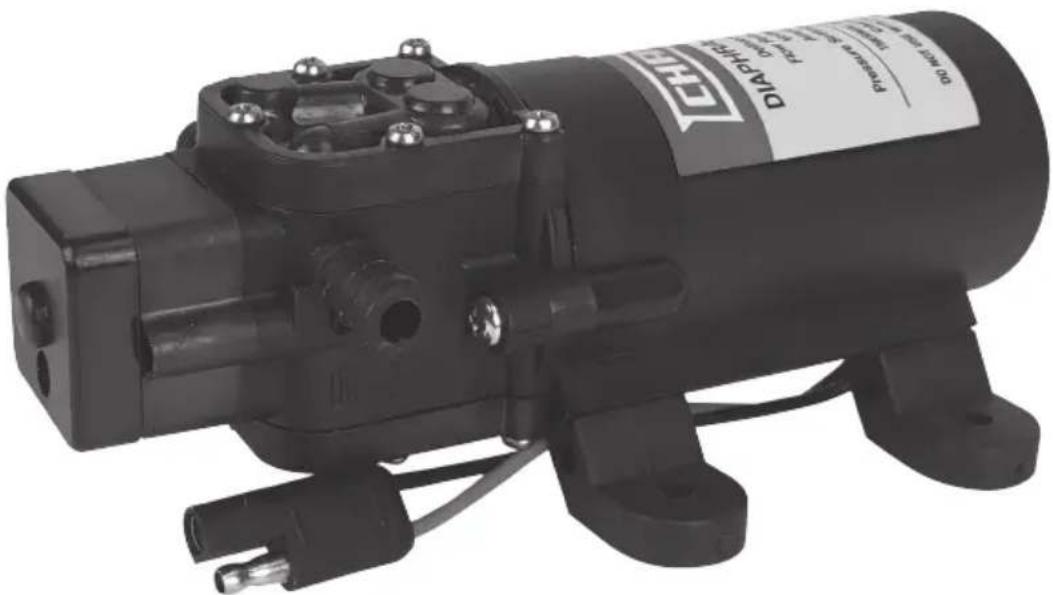

POMPE À DIAPHRAGME SPÉCIFICATIONS

MOTEUR

Type : 12 V c.c., aimant permanent, thermiquement protégé, anti-éclaboussures

Connecteurs : 2200-2 Modèle : 18 AWG, 11,5 cm [4,5 po] long

Cycle de service : Intermittent

POMPE 1.0 GPM

Type : 2 chambres volumétriques, auto amorçant, capacité à fonctionner à sec

Température de liquide : 43 °C (110 °F) max.

Capacités d'amorçage : Montée d'aspiration de 1,2 m (4 pi)

Pression max: 4,1 bar (60 psi)

MATÉRIAUX DE CONSTRUCTION

Compartiment du moteur : Nylon 6/6

Compartiment de la pompe : Nylon 6/6

Soupapes : Viton

Membrane : Santoprene

Attaches : Acier inoxydable et plaqué zinc

POIDS

1,25 lb [0,57 kg]

PROBLÈMES VÉRIFIER
La pompe ne démarre pas	La tension (12-13V) et les connexions électriques
	Le fusible ou disjoncteur
	Le fonctionnement de l'interrupteur de pression
	Le redresseur ou le moteur pour tout circuit ouvert ou mis à la terre
	L'assemblage d'entraînement verrouillé
	la tension à l'interrupteu
La pompe ne s'amorcera pas (ne pas décharger pendant que le moteur tourne)	Les débris dans la crépine
	Les restrictions (plis) dans les tubes d'arrivée/sortie
	Les débris ou une augmentation dans les soupapes d'arrivée/sortie
La pompe ne s'arrêtera pas (la ligne de sortie est fermée et ne fuit pas)	L'air emprisonnée dans la ligne de sortie ou dans la tête de la pompe
	La tension de la pompe
	Les débris dans les soupapes d'entrée/sortie de la pompe
	Desserrer l'assemblage d'entraînement ou les vis de la tête de pompe
	Les opérations/réglages de l'interrupteur de pression
Fuites de la tête de pompe ou de l'interrupteur	Desserrer les vis de l'interrupteur ou de la tête de pompe
	La membrane d'interrupteur est rompue ou pincée
	La membrane percée si du fluide est présent
La pompe fait du bruit mais il n'y a aucun rendement	Amorcez avec un tuyau d'arrosage en retirant le tuyau d'admission et inondez-le d'eau pendant que la pompe fonctionne jusqu'à ce que l'eau commence à couler (cela peut prendre jusqu'à 15 minutes pour créer une aspiration).
	Pour mieux comprendre le processus d'amorçage, consultez la vidéo à l'adresse :https://www.youtube.com/watch?v=IrNeAvNL7Fsou recherchez « Amorcer la pompe sur votre pulvérisateur VTT Chapin » sur la page YouTube de Chapin International

FAQ - PULVÉRISATEUR ET POMPE

1. Pourquoi la pompe ne fonctionne-t-elle pas en tout temps?

Il s'agit d'une pompe à la demande qui ne fonctionne qu'avec un flux; tube de pulvérisation, dérivation, buses de pulvérisation ou fuite dans le système.

2. Pourquoi la pompe a-t-elle des poussées pendant l'utilisation du tube de pulvérisation?

Un faible flux peut causer des poussées de la pompe (ou fluctuation). Ceci peut survenir lorsque le tube de pulvérisation est réglé pour un modèle de pulvérisation petit ou fin. Pour en venir à bout, ouvrir légèrement la buse réglable.

3. Comment puis-je ajuster la pression

La pression ne peut être ajustée qu'en ajustant la buse.

4. Ma pompe s'arrête et ne redémarre pas. Que dois-je vérifier?

Vérifiez toutes les connexions électriques. Assurez-vous que l'interrupteur est en position Marche. Vérifiez le fusible en ligne. Assurez-vous de la bonne tension (12-13 volts).

5. Le flux est faible ou absent. Que dois-je vérifier?

Vérifier la présence d'un boyau d'aspiration bouché et/ou de la crépine d'aspiration. Souvent, vous aurez besoin de nettoyer la crépine d'aspiration. Vérifier la bonne tension. Assurez-vous que le filtre est en position Arrêt.

6. Y a-t-il un fusible pour le pulvérisateur?

Et oui, un fusible en ligne dans le faisceau de câbles.

7. Quel taille de fusible devrais-je utiliser en remplacement?

7,5 A

8. Quelle est la portée du tube de pulvérisation?

10,7 m (35 pi) max

9. Comment devrais-je nettoyer le réservoir après utilisation?

• Rincez bien le réservoir avec de l'eau seulement, videz et remplissez d'eau.
• Videz le pulvérisateur en pulvérisant au moins 1 minute pour rincer la conduite. L'eau restante peut être drainée par le bouchon de vidange.
• Rangez le réservoir du pulvérisateur à l'envers dans un endroit chaud et sec.

10. Est-ce que la buse de pulvérisation du tube peut être remplacée par une buse différente?

Oui. Cependant, votre tube de pulvérisation vient avec la buse standard no 18. Les buses en laiton produiront généralement de meilleurs modèles de pulvérisation que le plastique.

11. Chaque fois que je mets la pompe en marche, mon fusible saute.

• Tension excessive
• Réglage inapproprié de l'interrupteur de pression
• Filage endommagé.

12. Quelle est la garantie (longueur de temps) de la pompe, le réservoir, les pièces de remorque, et les accessoires?

1 an suivant l'achat

Félicitations!

Vous venez d'acheter un produit de qualité Chapin.

Enregistrez votre épandeur en ligne @ www.chapinmfg.com/warranty.asp

En raison de notre processus d'amélioration continue de produits, les spécifications de produits pourraient changer sans préavis. Brevets américains et étrangers en instance.
