MANUAL DE USUARIO 97200E Chapin

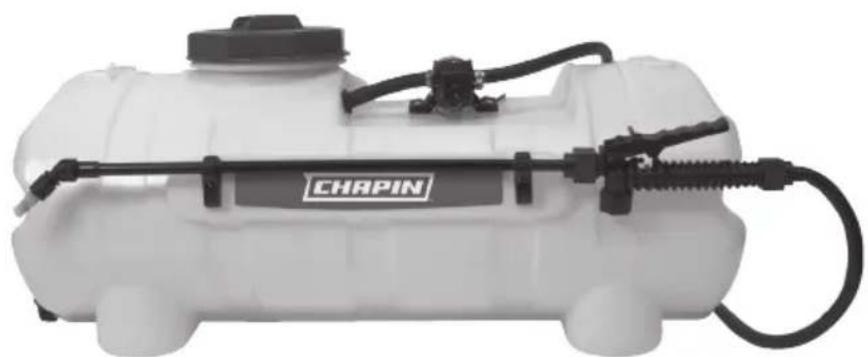

Pulverizador de 12 voltios

Manual de uso y cuidado

Visite el sitio web para conocer los detalles de la garantía

Lea estas instrucciones atentamente antes de utilizarlo

ADVERTENCIA

ADVERTENCIA: EL USO INAPROPIADO O NO SEGUIR LAS INSTRUCCIONES PUEDE DAR LUGAR A UNA FALLA EXPLOSIVA Y CAUSAR SERIAS LESIONES OCULARES O DE OTRO TIPO.

PARA EL USO SEGURO DE ESTE PRODUCTO, DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES. NO DEJE EL PULVERIZADOR EXPUESTO AL SOL. EL CALOR PUEDE PROVOCAR UNA ACUMULACIÓN DE PRESIÓN QUE CAUSE UNA POSIBLE EXPLOSIÓN. NO ALMACENE O DEJE LA SOLUCIÓN EN EL TANQUE DESPUÉS DE USAR. CUANDO UTILICE EL PULVERIZADOR USE SIEMPRE ANTEOJOS PROTECTORES, GUANTES, CAMISA DE MANGA LARGA, PANTALONES LARGOS Y PROTECCIÓN COMPLETA EN LOS PIES. NO INTENTE MODIFICAR ESTE PULVERIZADOR. REEMPLACE LAS PIEZAS SÓLO CON PIEZAS ORIGINALES DEL FABRICANTE.

NUNCA PULVERICE SOLUCIONES INFLAMABLES, CÁUSTICAS, ÁCIDAS, DE CLORO, A BASE DE PETRÓLEO, DE LEJÍA U OTRAS SOLUCIONES CORROSIVAS NI QUÍMICOS QUE PRODUZCAN CALOR, PRESIÓN O GAS. SIEMPRE LEA Y SIGA LAS INSTRUCCIONES DEL FABRICANTE DEL PRODUCTO QUÍMICO ANTES DE USARLO CON ESTE PULVERIZADOR, YA QUE ALGUNOS PRODUCTOS QUÍMICOS PUEDEN SER PELIGROSOS CUANDO SE USAN CON ESTE PULVERIZADOR.

ADVERTENCIA - ASEGÚRESE DE QUE EL CABLE NO SE PELLIZQUE O DAÑE DE NINGUNA MANERA. ESTO PODRÍA DAÑAR LA BOMBA O HACER QUE EL CABLE SE SOBRECALIENTE, DANDO LUGAR A PIEZAS DERRETIDAS O UN INCENDIO.

ALGUNAS SUSTANCIAS QUÍMICAS DAÑARÁN LAS VÁLVULAS DE LA BOMBA SI SE LES PERMITE REMOJARSE SIN TRATAMIENTO DURANTE UN PERÍODO LARGO. SIEMPRE ENJUAGUE LA BOMBA CON AGUA DESPUÉS DE USARLA. NO PERMITA QUE SUSTANCIAS QUÍMICAS REPOSEN EN LA BOMBA DURANTE PERÍODOS EXTENSOS DE INACTIVIDAD. SIGA LAS INSTRUCCIONES DEL FABRICANTE DE LA SUSTANCIA QUÍMICA RESPECTO AL DESECHO DE TODA EL AGUA USADA DEL ASPERSOR.

CAUTION

ESTOS ASPERSORES ESTÁN DISEÑADOS PARA SUJETARSE A UNA SUPERFICIE ESTABLE.

OPERACIÓN

El sistema de bombeo jala solución desde el tanque, a través del colador y hacia la bomba. La bomba impulsa la solución bajo presión hacia la vara de aspersión.

La bomba tiene un interruptor de presión que apagará la bomba cuando alcance 60 PSI.

Inspeccione regularmente el filtro de succión en el interior del tanque. Enjuague con agua para eliminar cualquier residuo acumulado.

DESPUÉS DE LA ASPERSIÓN

Después de usarla, llene la parte del aspersor con agua. Arranque el aspersor y permita que se bombee agua limpia a través del sistema de tuberías y que salga por la vara de aspersión.

Rellene el tanque hasta la mitad con agua limpia y use un neutralizador químico y repita las instrucciones de limpieza. Enjuague el pulverizador completo con el agente neutralizador. Siga las instrucciones de desecho del fabricante de la sustancia química para toda el agua de lavado y enjuagado.

ALMACENAMIENTO EN INVIERNO

Drene toda el agua y los químicos del aspersor, prestando especial atención a la bomba y las válvulas. Estos artículos son especialmente susceptibles a daños por químicos y agua congelada.

El aspersor debe protegerse contra el frío antes de almacenarlo, bombeando una solución de anticongelante RV a través de todo el sistema. El cuidado y mantenimiento apropiados prologarán la vida del aspersor.

1 6-8146-1 1 Tapa	tanque
2 6-8320 1 Arnés, de cableado, acero inoxidable
3 6-9206 1 Bomba, 1.0GPM
4 6-9205 1 Manguera, 15
5 6-9223 1 Conjunto de la manguera de succión
6 6-8321 1 Filtro, entrada
7 6-8138 1 Montaje de cierre
8 6-8324 1 Abrazadera, pistola (par)
9 6-8325 1 Kit, tapón de drenaje
10 6-9075 1 Kit de boquilla
11	6-8300	2	Worm Gear
12	6-9204 1 Engranaje de tornillo sin fin
No ilustrado	6-9202 1 Kit, elementos de montaje de la bomba

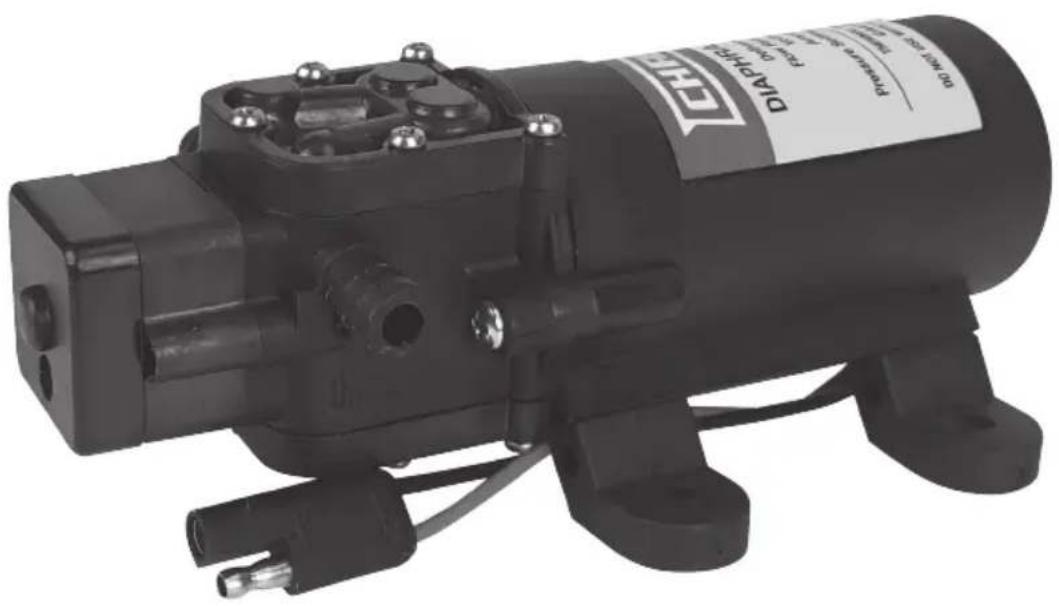

BOMBA DE DIAFRAGMA

Se adapta a pulverizadores ATV Chapin de 15 y 25 galones

12 voltios CC, totalmente cerrada, sin ventilación

Amperios nominales máximos: 3.0

Cables: 6 pulg. de longitud

Bomba de diafragma de 2 cámaras con desplazamiento positivo, autocebada, capaz

de funcionar en seco, modelo de demanda o de derivación.

Capacidades de cebado: 4 pies (1.2 m)

Presión máxima: 60 PSI

Conector dentado recto para manguera de 3/8 pulg.

GUÍA DE RESOLUCIÓN DE PROBLEMAS

PROBLEMA REVISE:

La bomba no arranca Voltaje (±10%) y conexiones eléctricas correctas
La bomba no adquiere cebado (no hay descarga con el motor operando)	Residuos en el colador
	Restricciones (torceduras) en los tubos de alimentación/descarga
	Residuos o crecimientos en las válvulas de alimentación/descargas
La bomba no se apaga (línea de descarga cerrada y no hay fugas)	Aire atrapado en la línea de alimentación o la cabeza de la bomba
	Voltaje correcto a la bomba
	Residuos en las válvulas de alimentación/descarga de la bomba
	Conjunto de transmisión o tornillos de la cabeza de la bomba flojos
	Operaciones/ajustes al interruptor de presión
Fugas en la cabeza o interruptor de la bomba	Tornillos sueltos en el interruptor o cabeza de la bomba
	Diafragma del interruptor roto o pellizcado
	Diafragma perforado si hay líquido presente
La bomba hace ruido, pero no genera flujo	Cebe con una manguera de jardín quitando la manguera de entrada, y llene con agua mientras la bomba está funcionando hasta que empiece a fluir agua (puede tardar hasta 15 minutos en acumular succión).
	Para entender mejor el proceso de cebado, vea el video en https://www.youtube.com/watch?v=IrNeAvNL7Fs o busque "Priming the Pump on Your Chapin ATV Sprayer" en la página de YouTube de Chapin International.

PREGUNTAS FRECUENTES SOBRE LA PULVERIZACIÓN Y LA BOMBA

1. ¿Por qué la bomba no funciona todo el tiempo?

Esta es una bomba de demanda y únicamente funciona con caudal, varilla pulverizadora, derivación, puntas de pulverización o fugas en el sistema.

2. ¿Por qué la bomba se revoluciona al usar la varilla pulverizadora?

Un caudal bajo puede causar que la bomba se revolución (o conmute ciclos). Esto podría pasar cuando la varilla pulverizadora está ajustada para un patrón de pulverización ligero o fino. Para superar, ajuste la boquilla para un mayor flujo.

3. ¿Cómo regulo la presión?

La presión solo puede ajustarse ajustando la boquilla.

4. Mi bomba se apaga y no reinicia, ¿qué debo revisar?

Revise todas las conexiones eléctricas. Asegúrese de que el interruptor esté en la posición de encendido. Revise el fusible en línea. Asegúrese de tener el voltaje correcto (12-13 voltios).

5. Caudal bajo o nada de caudal, ¿qué debo revisar?

Compruebe que la manguera de succión o el filtro de succión no estén obstruidos. A menudo necesitará limpiar el filtro de succión. Verifique el voltaje apropiado. Revise el filtro en la válvula de paso.

6. ¿Hay un fusible para el pulverizador?

Si, un fusible en línea, en el arnés de cableado.

7. ¿Qué tamaño de fusible debo usar como repuesto?

7,5 A

8. ¿Cuál es el rango de la varilla pulverizadora?

35 pies (10,66 m) máximo.

9. ¿Cómo debo limpiar el tanque después de usarlo?

• Enjuague minuciosamente el tanque únicamente con agua, vacíe y vuelva a llenar con agua.
• Vacíe el pulverizador rociando no menos de 1 minuto para enjuagar la línea. El agua restante se puede drenar por el tapón de drenaje.
• Guarde el tanque del pulverizador en posición invertida, en un lugar seco y templado.

10. ¿Puede cambiarse la punta de pulverización en la varilla por una punta de diferente tipo?

Sí, pero si varilla viene con una punta N.° 18 que es la estándar. Las puntas de latón generalmente producen mejores patrones de pulverización que las de plástico.

11. Cada vez que enciendo la bomba se quema el fusible.

• Voltaje excesivo
• Ajuste incorrecto del interruptor de presión
• Arnés de cableado dañado.

12. ¿Cuál es la garantía (tiempo de duración) de la bomba, tanque y accesorios?

1 año después de la compra

¡Felicitaciones!

Acaba de comprar un producto de calidad Chapin.

Registre su esparcidor en línea en www.chapinmfg.com/warranty.asp

EZ MOUNT™
