SS-21440 - Ventilateur Sogo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur table
Marque	Sogo
Modèle	SS-21440
Diamètre des pales	12 pouces (30 cm)
Tension	220-240 V
Fréquence	50 Hz
Puissance	45 W
Nombre de vitesses	3 (basse, moyenne, haute)
Oscillation	Oui, commande par bouton poussoir
Inclinaison	Oui, réglable manuellement
Alimentation	Secteur
Usage	Intérieur, domestique uniquement
Contrôle	Boutons-poussoirs sur le panneau avant
Nettoyage	Chiffon humide, pas de détergents abrasifs
Sécurité	Arrêt automatique en cas de choc ou secousse ; débrancher avant nettoyage et déplacement
Stockage	Débrancher, ranger dans un endroit sec, utiliser l'emballage d'origine
Réparations	Confier à un technicien qualifié ; ne pas réparer soi-même
Accessoires fournis	Grille avant, grille arrière, pales, écrous de fixation, plaque de base
Certifications	Conforme aux directives Basse Tension (2014/35/CE), CEM (2014/30/UE), RoHS (2015/863/UE), ErP (2009/125/CE)

FOIRE AUX QUESTIONS - SS-21440 Sogo

Comment assembler mon ventilateur Sogo SS-21440 ?

Suivez les étapes dans la notice : fixez la grille arrière sur le moteur avec l'écrou en plastique, insérez les pales sur l'arbre et serrez l'écrou, puis clipsez la grille avant. Serrez les 4 clips et la vis en bas. Passez le cordon dans la plaque de base et insérez le moteur.

Comment changer la vitesse du ventilateur ?

Utilisez les boutons sur le panneau de commande : 0 pour éteindre, 1 pour faible, 2 pour moyenne, 3 pour haute vitesse.

Comment activer l'oscillation ?

Appuyez sur le bouton d'oscillation situé sur le dessus du moteur. Pour arrêter l'oscillation, tirez le bouton vers le haut.

Comment incliner la tête du ventilateur ?

Tenez le moteur d'une main et la tête de l'autre, inclinez doucement jusqu'à l'angle désiré. Ne forcez pas au-delà de la limite pour éviter d'endommager l'appareil.

Comment nettoyer le ventilateur ?

Débranchez d'abord. Utilisez un chiffon humide (pas mouillé) pour nettoyer les grilles et les surfaces. Séchez avec un chiffon doux. Ne jamais utiliser de nettoyants abrasifs ni immerger l'appareil dans l'eau.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que la prise fonctionne et que le cordon n'est pas endommagé. Assurez-vous que le bouton d'alimentation est enfoncé. Si le problème persiste, contactez le service après-vente Sogo.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur, dans des pièces humides ou à proximité de sources d'eau.

Le ventilateur fait du bruit, que faire ?

Vérifiez que les pales ne sont pas desserrées ou obstruées. Assurez-vous que le ventilateur est sur une surface plane et stable. Si le bruit persiste, arrêtez l'appareil et contactez un technicien qualifié.

Comment ranger le ventilateur en hiver ?

Nettoyez-le soigneusement, remettez-le dans son emballage d'origine et stockez-le dans un endroit sec. Ne jamais enrouler le cordon trop serré autour de l'appareil.

Où puis-je trouver des pièces de rechange ou obtenir du service après-vente ?

Contactez le service après-vente Sogo : site web www.sogosat.com, email [e-mail], téléphone 0034 902 222 161.

MODE D'EMPLOI SS-21440 Sogo

Ventilateur électrique sur table 12"

1. Avis important P.19

2. Définitions des symboles P.19

3. Consignes de sécurité pour l'utilisateur P.19 I. Précautions générales lors de l'utilisation P.19 de matériel électrique

II. Restrictions d'utilisation pour éviter les P.21 blessures

III. Restrictions d'utilisation du produit en raison d'un mauvais état ou d'une panne P.22

IV. Restrictions d'utilisation lorsqu'il est utilisé P.23 avec des enfants et des personnes âgées

V. AVERTISSEMENT IMPORTANT P.24

VI. Instructions à suivre lors de l'utilisation de P.24 l'appareil

1. Spécifications techniques P.26

2. Descriptif des pièces P.26

3. Instructions de montage et d'utilisation P.26

4. Nettoyage et entretien P.27

5. (ERP) Spécifications techniques P.55

6. Déclaration de conformité P.57

7. Responsabilité de l'élimination, détails de la P.58 fabricant et service après-vente

INDEX

• Lisez toujours attentivement le mode d'emploi avant utilisation.
• Ce mode d'emploi peut être téléchargé à partir de notre page Web à l'adresse suivante : www.sogo.es
• Conservez ces instructions pour pouvoir les consulter ultérieurement.

2. Définitions des symboles

1

2

GENERAL PRECAUTIONS

3

1. Informations utiles et conseils importants sur l'utilisation
   2 Mise en garde contre les situations dangereuses du point de vue de vie et des biens
   3 Précautions lors de l'utilisation d'équipements électriques et électroniques.

3. Consignes de sécurité pour l'utilisateur

GENERAL

I. PRECAUTIONS Précautions générales lors de l'utilisation de matériel électrique

•N'utilisez pas l'appareil à d'autres fins que celles décrites dans ce mode d'emploi.

• N'utilisez pas et ne stockez pas l'appareil à l'extérieur.
• Placez toujours l'appareil sur une surface plane et régulière.
• Ce produit est destiné à un usage intérieur, non industriel, non commercial et uniquement à usage domestique.

N'utilisez pas le produit à l'extérieur ou à d'autres fins. Une mauvaise utilisation ou une mauvaise manipulation peut causer des défaillances à l'appareil et blesser l'utilisateur.

• L'appareil doit être utilisé uniquement aux fins prévues. Aucune responsabilité n'est acceptée pour les dommages résultant d'une mauvaise utilisation ou d'une mauvaise manipulation.
•Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension secteur avant de brancher l'appareil.
- Retirez toujours la fiche de la prise de courant lorsque l'appareil n'est pas utilisé. Ne laissez pas l'appareil sans surveillance lorsqu'il est allumé.
- Une surveillance étroite est nécessaire lorsqu’un appareil est utilisé par ou à proximité d’enfants.
- Les appareils ne sont pas destinés à être commandés au moyen d'une minuterie

externe ou d'un système de commande à distance séparé.

• L'appareil n'est pas complètement déconnecté de la source d'alimentation, même après avoir été éteint. Pour le débrancher complètement, débranchez-le de la prise secteur.

II. ! Restrictions d'utilisation pour éviter les blessures

- Ne laissez pas l'appareil fonctionner sans surveillance.

- Ne placez pas ou n'utilisez pas cet appareil à proximité de sources d'eau.

- Ne placez pas et ne faites pas fonctionner l'appareil et son cordon d'alimentation sur ou à proximité de surfaces chaudes (par exemple, des plaques de cuisson) ou de flammes.

- Ne laissez pas le cordon d'alimentation endre sur des angles ou des arêtes vives et tenez-le à l'écart des objets chauds et des flammes. N'enroulez pas le cordon autour de l'appareil et ne le pliez pas.

- N'utilisez jamais d'accessoires non recommandés par le fabricant.

- L'utilisation d'accessoires non recommandés ou non vendus par le fabricant de l'appareil peut provoquer un risque d'incendie,

d'électrocution ou de blessures.

• Lorsque vous souhaitez retirer la fiche de la prise murale, veuillez le faire au niveau de la fiche elle-même et non en tirant sur le câble ou sur l'appareil lui-même.
• Pour éviter les chocs électriques, assurez-vous que vos mains sont sèches avant de brancher ou de débrancher.
• N'utilisez pas l'appareil avec les mains mouillées, sur des sols humides ou lorsque l'atmosphère est humide, il y a un risque de choc électrique.

III. Restrictions d'utilisation du produit en raison d'un mauvais état ou d'une panne

•N'immergez jamais l'appareil ou la prise dans l'eau ou tout autre liquide. En cas de chute de l'appareil dans l'eau, débranchez-le immédiatement de l'alimentation secteur et apportez-le à un agent de service agréé pour réparation avant de le réutiliser.
- N'utilisez pas l'appareil s'il est couché sur le sol, si ce sont des visibles signes de dommages ou une fuite.
- N'utilisez pas l'appareil si le câble ou la fiche est endommagé. Si le cordon est endommagé, il doit être remplacé uniquement par le fabricant, son agent de

service ou des personnes de qualification similaire afin d'éviter tout danger.

• En cas de dysfonctionnement de l'appareil ou s'il a été endommagé de quelque manière que ce soit, renvoyez l'appareil au centre de service agréé le plus proche pour examen, réparation ou réglage.

- En cas de problèmes matériels, n'essayez pas de réparer le produit vous-même. Les réparations ne doivent être effectuées que par des techniciens qualifiés.

IV. Restrictions d'utilisation lorsqu'il est utilisé avec des enfants et des personnes âgées

• Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.
• Les enfants ne doivent pas jouer avec l'appareil.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser

cet appareil en toute sécurité et sur les dangers que cela comporte.

• Gardez l'appareil et son cordon hors de portée des enfants de moins de 8 ans.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil

V. AVERTISSEMENT IMPORTANT

- Pour éviter une surcharge du circuit lors de l'utilisation de ce produit, ne faites pas fonctionner un autre produit une puissance élevée sur le même circuit électrique.

- Un cordon d'alimentation court est fourni avec ce produit. Il n'est pas recommandé d'utiliser une rallonge avec ce produit, mais si une rallonge doit être utilisée :

• La puissance électrique indiquée sur le cordon doit être au moins égale à celle du produit.
• Disposez la rallonge de manière à ce qu'elle ne pende pas là où elle pourrait faire trébucher ou être tirée par inadvertance.

VI. Instructions à suivre lors de l'utilisation de l'appareil

• N'insérez pas les choses pour les sorties d'air et les bras, afin d'éviter des dommages.

- Ne pas couvrir l'aérateur / la grille.

- Nettoyer l'apparence avec un chiffon humide légèrement. Ne pas utiliser de détergents ou de solutions. Ne pas rincer l'appareil.

- Ne pas faire de sorties d'air et les bras près du mur ou le rideau.

- Ne pas frapper ou secouer le corps lors de l'utilisation, sinon il peut causer arrêter automatiquement.

- Toujours éteindre le ventilateur lorsque vous déplacez d'un endroit à l'autre.

- Si le ventilateur sera stocké pendant de longues périodes de temps ou de ne pas utiliser régulièrement Ra, utilisez l'emballage d'origine (ou similaire) et l'enregistrer dans un Sec et propre Avant d'utiliser à nouveau, voir si l'appareil est propre et sec, si les pales du ventilateur tournent librement.

• Assurez-vous d'éteindre le ventilateur et de débrancher la fiche de la prise murale, avant de retirer la grille de protection à des fins de nettoyage.

4. Spécifications technique

No. de Modele Tension Fréquence Puissance
SS-21440 220-240V 50Hz 45W

5. Identification des pièces

1. Couvercle de protection
2. Grille avant
3. Écrou de fixation de l'hélice du ventilateur
4. Pâles de l'hélice
5. Anneau de fixation de la grille
6. Écrou de la grille arrière
7. Grille arrière
8. Arbre du moteur
9. Boitier du moteur
10. Bouton ou oscillation
11. Vis de serrage système d'inclinaison
12. Panneau de commande
13. Plaque de base
14. Cordon d'alimentation

6. Instructions de montage et d'utilisation

Instructions de montage

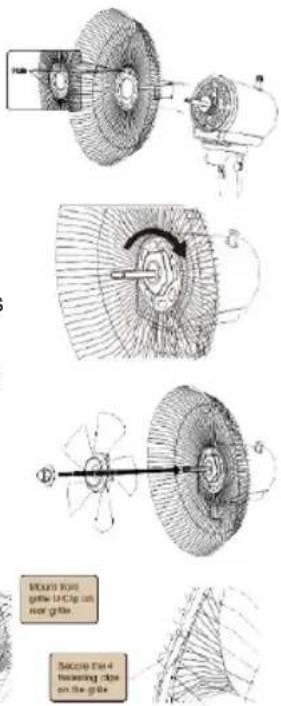

Instructions de montage grille & lame (# 1 - # 9) :

• L'arrière d'ajustement grille (# 7) au boitier de moteur (# 9) avec la poignée vers le haut.
  • Assurer le vissage de l'écrou de plastique (# 6) dans le sens horaire sur le boitier de moteur (# 9).
• Installer les pales de ventilateur (# 4) sur l'arbre de moteur (# 8) avec des coupes de tôle montés sur l'arbre du moteur.
• Visser l'écrou en plastique (# 3) sur l'arbre du moteur d (# 8) pour maintenir les pales du ventilateur (# 4) en place en la tournant dans le sens antihoraire.
• Fixez la grille avant (# 2) sur le porte- bagages arrière (# 7). Assurez-vous que les loquets et crochets sont correctement alignés grille.
• Fixez-la fermement avec 4 clips disponibles autour de la grille et serrez la vis indiquée sur le bas des grilles du ventilateur.
• Passez le cordon d'alimentation à travers la plaque de base.
• Insérez le moteur assemblé sur la plaque de base.
• Tournez dans le sens des aiguilles d'une montre pour verrouiller
• Insérez le câble d'alimentation dans le loquet de la plaque de base à l'arrière de la plaque de base.

Instructions d'utilisation

Interrupteur marche/arrêt et contrôle de la vitesse

Ce ventilateur a un panneau de commande à bouton-poussoir situé sur la partie avant du boîtier du moteur. À l'aide de ces boutons-poussoirs, vous pouvez allumer et éteindre le ventilateur et changer les vitesses d'un niveau faible à élevé.

0 – Pour allumer et éteindre le ventilateur

1- Le ventilateur fonctionne à basse vitesse
2- Le ventilateur fonctionne à vitesse moyenne
3- Le ventilateur fonctionne à grande vitesse

Cela ressemble a 3 fonctions personnalisées qui permettent aux el ar un meilleur confort que l'air préféré et améliorer la circulation de l'air dans la chambre.

Pour activer l'oscillation de brise large diffusion, appuyez simplement sur le bouton d'oscillation (# 10) vers le bas située à la chambre haute du moteur du ventilateur. Pour désactiver l'oscillation pour une configuration spécifique brise, tirez le bouton vers le haut balançoire. Le Contrôle d'oscillation peut être effectué pendant que le ventilateur est en marche.

Mise en tête fan:

Pour incliner la tête du ventilateur de sorte que l'air est dirigé à un angle, d'une main saisissant le moteur du ventilateur et le ventilateur saisissant sa tête à l'autre, la tête du ventilateur soigneusement inclinaison jusqu'à ce qu'il atteigne l'angle désiré. Cette position sera maintenue. Veillez à ne pas incliner la tête en arrière au-delà de son cadre, cela pourrait endommager l'appareil.

7. Nettoyage et entretien

Nettoyage et entretien

1. Toujours débrancher le cordon d'alimentation de la prise pour nettoyer le ventilateur.
2. Le cumul Ivo po co n peut être enlevée avec un chiffon doux pour nettoyer la grille du ventilateur arrière.
3. Surfaces extérieures nettoyer le ventilateur de temps en temps avec un chiffon humide (pas mouillé) et sec avec un chiffon doux et sec avant de faire fonctionner le ventilateur.
4. Ne pas utiliser de nettoyants abrasifs pour nettoyer cet appareil, il causera des dommages à elle.

Stockage

1. Suivez les instructions de nettoyage 1-4 ci-dessus. Assurez-vous d'enlever et de nettoyer le ventilateur avant de le ranger.
2. Conservez l'emballage d'origine pour stocker le ventilateur.
3. Toujours ranger dans un endroit sec.
4. Ne rangez jamais si branché.
5. Ne jamais enrouler le cordon trop serré dans le ventilateur ou exercer de pression sur le cordon d'où il pénètre dans le ventilateur, et qui pourrait causer le cordon et s'effiloch.

1. IMPORTANTE:

Cet appareil est conforme a la directive Basse Tension 2014/35/CE.

La directive Compatibilité électromagnétique 2014/30/UE.

La directive 2015/863/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements.

La directive 2009/125/CE électriques et électroniques sur les exigences en matière d'éco conception applicables aux produits liés à l'énergie.

Ce symbole sur le produit ou sur l'emballage indique que ce produit ne peut pas être jeté comme un déchet normal ou un déchet ménager. Tous les équipements électriques, électroniques et les appareils à piles doivent être recyclés de manière appropriée et conformément aux lois municipales locales. Vous pouvez les recycler en les apportant à un centre d'élimination agréé par le gouvernement ou dans des poubelles spécialisées que vous pouvez trouver dans tous les grands supermarchés à proximité, les magasins de produits électroniques ou électroménagers ou les centres commerciaux qui disposent de ces types d'installations.

Élaboré par: SOGO basé sur les normes de qualité européennes Importé par: Sanysan Appliances S.L, NIF : B98753056, C/ Barcas 2, 2, 46002 Valence, Espagne Produit fabriqué en China. Service après-vente: www.sogosat.com [e-mail] / 0034 902 222 161
