MANUAL DE UTILIZADOR SS-21440 Sogo

Ventoinha Eletrico de Mesa 12"

Tischventilator 12"

1. Aviso importante P.28

2. Definições de símbolos P.28

3. Instruções de segurança para o usuário P.28

I. Precauções gerais durante o uso de equipamentos elétricos

II. Restrições de uso para evitar danos pessoais P.31

III. Restrições de uso do produto devido a P.32 mau estado ou avaria

IV. Restrições de uso quando usado com criancas e idosos P.32

V. AVISÓ IMPORTANTE P.33

VI. Instruções a seguir ao usar o dispositivo P.33

1. Especificações técnicas P.35

2. Descrição das peças P.35

3. Instruções de montagem e uso P.35

4. Limpeza e manutenção P.36

5. (ERP) Especificações técnicas P.55

6. Declaração de conformidade P.57

7. Responsabilidade pelo descarte, detalhes P.58 do fabricante e serviço pós-venda

INDICE

• Leia sempre cuidadosamente o manual de instruções antes de utilizar o aparelho.
• Este manual pode ser descarregado da nossa página web www.sogo.es
• Guarde estas instruções para referência futura.

2. Definições de símbolos

GENERAL PRECAUTIONS

1

2

3

1- Informações importantes e indicação para o uso benéfico.
2- Aviso de situação de perigo a pessoas e o produto.
3- Cuidados ao usar equipamentos elétricos e eletrônicos.

3. Instruções de segurança para o usuário

GENERAL

I. PRECAUTIONS Precauções gerais durante o uso de equipamentos elétricos

• Não utilize o aparelho para qualquer outro fim que não o descrito neste manual.

• Não utilize ou armazene o aparelho ao ar livre.

• Coloque sempre o aparelho sobre uma superfície plana e uniforme.

• Este produto destina-se a ser utilizado em espaços interiores, não industrial, não comercial e apenas para uso doméstico. Não utilize o aparelho no exterior ou para qualquer outro fim. A utilização indevida ou o manuseamento incorreto podem causar problemas no aparelho e causar lesões ao utilizador.

- A unidade deve ser utilizada apenas para os fins previstos. Não é aceite qualquer responsabilidade por danos resultantes de utilização indevida ou manuseamento incorreto.

- Certifique-se de que a tensão indicada na chapa de identificação corresponde à tensão da rede antes de ligar o aparelho.

- Remova sempre a ficha da tomada quando o aparelho não estiver a ser utilizado. Não deixe o aparelho sem vigilância quando ligado.

- É necessária uma supervisão rigorosa quando qualquer aparelho está a ser utilizado por ou perto de crianças.

- O dispositivo não está completamente desligado da fonte de energia, mesmo depois de ter sido desligado. Para o desligar completamente, desligue-o da tomada elétrica.

- Os aparelhos não se destinam a ser operados por meio de um temporizador externo ou de um sistema de controlo remoto separado.

II. Restrições de uso para evitar danos pessoais

• Não deixe o aparelho a funcionar sem vigilância.
• Não coloque ou opere este aparelho perto de fontes de água.
• Não coloque ou utilize o aparelho e o seu cabo de alimentação em ou perto de superfícies quentes (por exemplo, placas de fogão) ou chamas abertas.
• Não deixe o cabo de alimentação pendurado sob arestas afiadas e mantenha-o afastado de objetos quentes e chamas abertas. Não enrole o cabo à volta do aparelho e não o dobre.
• Nunca utilize acessórios que não sejam recomendados pelo fabricante.
• A utilização de acessórios não recomendados ou vendidos pelo fabricante do aparelho pode resultar em incêndio, choque elétrico ou ferimentos em pessoas.

• Quando desejar remover a ficha da tomada elétrica, faça-o na própria ficha e não puxe pelo cabo ou pelo aparelho em si.

• Para evitar choque elétrico, certifique-se de que suas mãos estejam secas antes de conectar ou desconectar.

• Não use o aparelho com as mãos molhadas, em pisos úmidos ou quando o ambiente estiver úmido, há risco de choque elétrico.
• Durante a utilização do aparelho, certifique-se de que o cabo elétrico não fica preso ou esmagado.
• Não deixe que a unidade motora, cabo ou ficha se molhem para não correr o risco de apanhar um choque elétrico.

III. Restrições de uso do produto devido a mau estado ou avaria

• Nunca submerja ou ligue o aparelho debaixo de água ou qualquer outro líquido. Em caso de queda do aparelho na água, desligue imediatamente da tomada e leve-o a um agente de serviço autorizado para reparação antes de o reutilizar.
• Não utilize o aparelho se ele no chão, se eles são visíveis sinais de danos ou um vazamento.
• Não utilize o aparelho se o cabo ou a ficha estiverem danificados. Caso o ca esteja danificado, este deve ser substituíd apenas pelo fabricante, por um agente de serviço ou por pessoas com qualificação

semelhantes, a fim de evitar o perigo

• Em caso de mau funcionamento do aparelho, ou se este tiver sido danificad de qualquer forma, devolva o aparelho à assistência técnica autorizada mais próxima para ser examinado, reparado ou ajustado.
• Em caso de problemas de hardware, não tente reparar o produto você mesmo. As reparações só devem ser efetuadas por técnicos qualificados

IV. Restrições de uso quando usado com crianças e idosos

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• As crianças não devem brincar com o aparelho.
• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se lhes tiver sido dada supervisão ou instruções relativas à utilização do aparelho de uma forma segura e compreender os perigos envolvidos.

- O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas, ou com falta de experiência e conhecimentos, a menos que lhes tenha sido dada supervisão ou instrução.

• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Mantenha o aparelho e o seu cabo fora do alcance de crianças com menos de 8 anos.

V.A.V.S.O IMPORTANTE

• Para evitar uma sobrecarga do circuito ao utilizar este produto, não utilize outro produto de alta potência no mesmo circuito elétrico.
• Um cabo de alimentação curto é fornecido com este produto. Um cabo de extensão não é recomendado para utilização com este produto, caso seja necessário:

- A classificação elétrica marcada do cab deve ser pelo menos tão grande como a do produto.

- Disponha a extensão de modo a que não fique pendurada onde possa se tropeçada ou puxada involuntariamente.

VI. Instruções a seguir ao usar o dispositivo

• Não insira as c oisas estrangeiras para as entradas e saídas de ar, a fim de evitar danos
• Não cubra o arejador / o grid.
• A aparência limpa com um pano levemente úmido. Não utilize qualquer tipo de detergentes ou soluções. Não lave o aparelho.
• Não faça as entradas e saídas de ar perto da parede ou cortinas.
• Não bater ou sacudir o corpo durante o uso, caso contrário ele pode causar parar automaticamente.
• Sempre desligue o ventilador quando se deslocam de um lugar para outro.
• Se o ventilador será armazenado por longos períodos de tempo ou não usam regularmente Ra, use a embalagem original (ou similar) e salve-o em um. Seco e limpo Antes de usar de novo, ver se a unidade está limpa e seca, se as pás do ventilador giram libremente.
• Certifique-se de desligar o ventilador remover o plugue da tomada antes de remover a grade de proteção para fins d limpeza.

4. Informações técnicas

No do modelo Tensão Frequência Potência
SS-21440 220-240V 50Hz 45W

5. Descrição das peças

1. Cobertura protetora
2. Grelha frontal
3. Porca de bloqueio das hélices
4. Hélices / Aspás
5. Anel de grelha
6. Porca da grelha traseira
7. Grelha traseira
8. Eixo do motor
9. Carcaça do motor
10. Botão oscilación
11. Parafuso pivot
12. Painel de controlo
13. Placa de base
14. Cabo de alimentação

6. Instruções de montagem e uso

Instruções de montagem

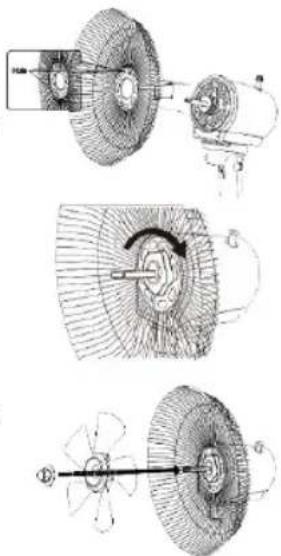

Montagem de grelha e lâminas (# 1 - # 9):

• Ajuste grelha traseira (# 7) para o carcaça do motor (# 9) com a pega para cima.
• Certifique-se de aparafusar a porca de plástico (# 6) para a direita sobre a carcaça do motor (# 9).
• Instalar aspás do ventilador (# 4) no eixo do motor (# 8), com cortes na folha, montados no veio do motor.
• Aparafusar a porca de plástico (# 3) no eixo do motor d (# 8) para manter aspás do ventilador (n° 4) no lugar, rodando para a esquerda.
• Anexar a grelha frontal (# 2) na grelha traseira (# 7). Certifique-se de que as travas e ganchos estão devidamente alinhados grade.
• Fixe-a firmemente com os 4 clipes disponíveis à volta da grelha e aperte com a porca na parte inferior das grelhas do ventilador.
• Passe o cabo de alimentação através da placa de base.
• Insira o motor montado na placa de base.
• Rode-o no sentido dos ponteiros do relógio para bloquear.
• Insira o cabo de alimentação na placa de base, na parte de trás da placa

Instruções de operação

Interruptor ligar/desligar e controlo de velocidade

Esta ventoinha tem um painel de controlo localizado na parte frontal da carcaça do motor, com a ajuda dos botões pode ligar e desligar a ventoinha e mudar as velocidades de baixa para alta.

1- 0- Liga e desliga o ventilador
2- 1-A ventoinha funciona na velocidade baixa
3- 2-A ventoinha funciona na velocidade média
4- 3-A ventoinha funciona na velocidade alta

Este ventilador tem 3 funções que permitem personalizado e conforto I ar u melhor como preferido ar e melhorar a circulação de ar na sala.

Para ativar a oscilação para brisa distribuição generalizada, basta pressionar o botão de oscilação (# 10) para baixo localizada na casa superior do motor do ventilador. Para desativar a oscilação de uma brisa configuração específica, puxe o botão de oscilação para cima. O controle de oscilação pode ser feito enquanto o ventilador está funcionando.

Configuração da cabeça de ventilador:

Para inclinar a cabeça do ventilador de modo que o ar é dirigido a um ângulo, com uma mão agarrando o motor do ventilador e ventilador agarrando a cabeça com a outra cabeça de ventilador, cuidadosamente inclinação até atingir o ângulo desejado. Esta posição será mantida. Tenha cuidado para não inclinar a cabeça para trás para além sua configuração, isso pode danificar o aparelho.

7. Limpeza e manutenção

Limpeza e manutenção

1. Sempre desconecte o cabo de alimentação da parede para limpar o ventilador.
2. Pó acumulado de luz pode ser removido com um pano macio para remover a poeira na grelha de trás da ventoinha.
3. Superfícies exteriores limpas do ventilador ocasionalmente com um pano úmido (não molhado) e seca com um pano macio e seco antes de operar o ventilador.
4. Não use produtos abrasivos para limpar esta unidade, que irá causar danos a ele.

Armazenamento

1. Siga as instruções de limpeza 1-4 acima. De remover e limpar o ventilador antes de guardar.
2. Guarde a embalagem original para armazenar o ventilador.
3. Guarde sempre em local seco.
4. Nunca guarde se conectado.
5. Nunca enrole o rio muito apretado no ventilador ou colocar pressão sobre o cabo onde entra o fã, e que poderia causar a cabo a briga ou quebra.

1. WICHTIG:

Spécifications techniques / Especificação técnica

ERP COMMISSION REGULATION (EU) No 327/2011

DECLARAÇÃO DE CONFORMIDADE

DECLARAÇÃO DE CONFORMIDADE

Este dispositivo está em conformidade com a Diretiva de Baixa Tensão 2014/35/CE.

A directiva de Compatibilidade Electromagnética 2014/30/UE.

A directiva 2015/863/UE relativa à restrição do uso de determinadas substâncias perigosas em equipamentos eléctricos e electrónicos.

A directiva 2009/125/CE sobre os requisitos de concepção ecológica aplicáveis aos produto relacionados com a energia.

Este símbolo no produto ou na embalagem indica que este produto não pode ser descartado como lixo normal ou lixo doméstico. Todos os equipamentos elétricos, eletrônicos e unidades a bateria devem ser reciclados de maneira adequada e de acordo com as leis municipais locais. Você pode reciclá-los levando-os a um centro de descarte autorizado pelo governo ou a lixeiras especializadas que você pode encontrar em grandes supermercados próximos, lojas de produtos eletrônicos ou eletrodomésticos ou shoppings que tenham esse tipo de instalações disponíveis.

Desenhado por: SOGO baseado em padrões de qualidade europeus Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2, 46002 Valência, Espanha Produto fabricado na China. Serviço pós-venda: www.sogosat.com [e-mail] / 0034 902 222 161
