SS-21825 - Ventilateur Sogo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond avec éclairage LED
Marque	Sogo
Modèle	SS-21825
Tension d'alimentation	220-240 V~ 50-60 Hz
Puissance	55 W
Nombre de vitesses	6
Fonction réversible (été/hiver)	Oui
Mode naturel	Oui
Télécommande	Oui
Minuterie d'arrêt	1h, 2h, 4h
Éclairage LED	Oui, 3 températures : 3000K, 4000K, 6000K
Hauteur minimale d'installation	2,3 m du sol
Distance minimale du mur	0,76 m
Utilisation	Intérieur uniquement
Entretien	Chiffon doux sec, nettoyage au moins une fois par an
Installation	Par un électricien agréé obligatoire
Conformité	Directives 2014/35/CE, 2014/30/UE, 2015/863/UE, 2009/125/CE
Service après-vente	www.sogosat.com / 0034 902 222 161
Pièces incluses	Moteur, lames, télécommande, kit d'équilibre, quincaillerie

FOIRE AUX QUESTIONS - SS-21825 Sogo

Comment installer le ventilateur SS-21825 ?

L'installation doit être réalisée par un électricien agréé. Assurez-vous de couper l'alimentation principale avant de commencer. Fixez la plaque de support au plafond, assemblez les lames, connectez les câbles électriques selon le schéma fourni, puis fixez le kit LED et l'abat-jour. Référez-vous au manuel pour les étapes détaillées.

Quelle est la hauteur minimale d'installation ?

Le ventilateur doit être installé à au moins 2,3 mètres du sol (du bas du ventilateur) et à 0,76 mètre de tout mur ou obstacle.

Comment utiliser la fonction réversible ?

Utilisez la télécommande : appuyez sur le bouton «F» pour le mode été (rotation antihoraire) et sur «R» pour le mode hiver (rotation horaire). Cela permet de redistribuer la chaleur en hiver et de réduire la consommation d'énergie.

Comment régler la minuterie ?

Sur la télécommande, appuyez sur les boutons 1h, 2h ou 4h pour programmer l'arrêt automatique du ventilateur après la durée choisie. Appuyez à nouveau pour réinitialiser la minuterie.

Comment nettoyer le ventilateur ?

Avant le nettoyage, éteignez le ventilateur et coupez l'alimentation. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais d'eau ou de détergent. Nettoyez au moins une fois par an.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande. Assurez-vous que le récepteur est correctement connecté dans la plaque de support. Si le problème persiste, contactez le service après-vente.

Comment changer la température de couleur de la lumière ?

Appuyez sur le bouton LIGHT ON/OFF de la télécommande. Chaque pression change la température : d'abord 3000K (blanc chaud), puis 4000K (blanc neutre), puis 6000K (blanc froid). Une pression supplémentaire éteint la lumière.

Le ventilateur peut-il être utilisé en hiver ?

Oui, grâce à la fonction réversible. En mode hiver (rotation horaire), le ventilateur pousse l'air chaud accumulé au plafond vers le bas, améliorant le confort et réduisant les coûts de chauffage.

Quelles sont les précautions de sécurité ?

Ne pas utiliser avec un variateur de vitesse à semi-conducteurs. Ne pas plier les supports de lames. Ne pas insérer d'objets dans les pales en mouvement. Assurez-vous que l'installation respecte les hauteurs et distances minimales. Coupez toujours l'alimentation avant l'entretien.

Où trouver le service après-vente ?

Contactez le service après-vente Sogo via le site www.sogosat.com ou par téléphone au 0034 902 222 161. Vous pouvez également vous adresser au magasin où vous avez acheté le produit.

MODE D'EMPLOI SS-21825 Sogo

• Ce manuel d'instructions peut également être téléchargé à partir de notre page Web www.sogo.es
• AVERTISSEMENT: Lors de l’utilisation d’appareils électriques, des précautions de sécurité de base doivent toujours être suivies afin de réduire les risques d’incendie, d’électrocution et de blessures.
• Utilisez ce ventilateur uniquement comme décrit dans ce manuel. Toute autre utilisation, non recommandée, peut provoquer un incendie, un choc électrique ou des blessures corporelles. Cela annulera également votre garantie.
• Connectez uniquement à un fournisseur d'alimentation principal de 220-240V\~ 50-60 Hz.
• Utilisation en intérieur uniquement.
• Selon nos conditions de garantie, ce ventilateur de plafond doit être correctement installé par un électricien agréé. Les ventilateurs de plafond mal installés peuvent être dangereux et coûteux à réparer, cela annulerait également votre garantie.
• Avant d'installer le ventilateur, assurez-vous d'avoir coupé l'alimentation électrique principale. Ne le rallumez pas tant que le ventilateur n'est pas entièrement installé et prêt à être utilisé.
• Pour vous protéger contre les chocs électriques: ne plongez pas l'appareil ou le cordon dans l'eau et ne vaporisez pas de liquide.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant

des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une surveillance ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprendre les dangers encourus.

• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
• Éteignez le ventilateur lorsqu'il n'est pas utilisé et avant de le démonter ou de le nettoyer. Assemblez complètement le ventilateur avant de le rallumer.
• L'utilisation d'accessoires non recommandés par le fabricant peut être dangereuse.
• Ne pas faire fonctionner si le boîtier du ventilateur est endommagé.
• Si le cordon est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.
• Si le ventilateur ne fonctionne pas correctement, contactez un technicien qualifié pour examen et réparation. N'essayez jamais de démonter le ventilateur vous-même.

AVERTISSEMENT: pour réduire le risque de choc électrique et d'incendie, n'utilisez pas ce ventilateur avec un dispositif de contrôle de vitesse de ventilateur à semi-conducteurs ou un rhéostat. Ne séparez pas l'interrupteur de marche arrière tant que le ventilateur n'est pas complètement arrêté.

N'insérez rien dans les pales du ventilateur lorsqu'elles tournent.

AVERTISSEMENT: pour réduire le risque de blessures, ne pliez pas les supports de lame (également appelés «brides») pendant l'assemblage ou après l'installation. N'insérez pas d'objets sur la trajectoire des lames. Pour éviter des blessures personnelles ou des dommages au ventilateur et à d'autres éléments, soyez prudent lorsque vous travaillez à proximité ou nettoyez le ventilateur. N'utilisez pas d'eau ou de détergent pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon à poussière sec ou un chiffon légèrement humidifié conviendra pour la plupart des nettoyages.

REMARQUE: les précautions et instructions de sécurité importantes figurant dans le manuel ne visent pas à couvrir toutes les conditions et situations possibles qui peuvent se produire. Il faut comprendre que le bon sens et la prudence sont des facteurs nécessaires dans l'installation et le fonctionnement de ce ventilateur.

ATTENTION:

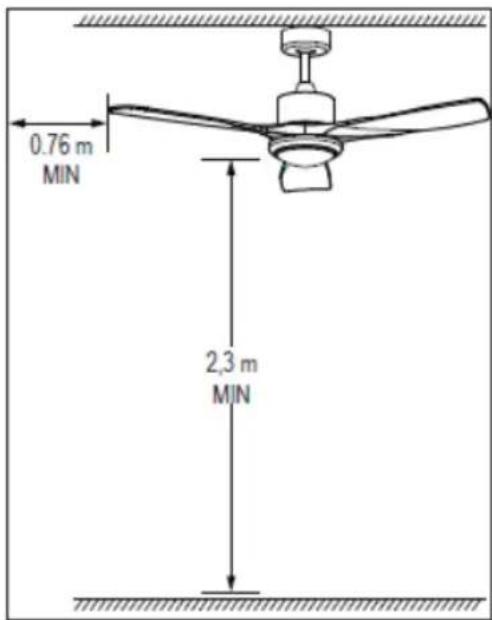

L'équipement doit être installé à une hauteur d'au moins 2,3 mètres du sol (2,3 mètres signifie du sol au bas du ventilateur), à 0,76 m du mur ou d'un obstacle. En raison de l'installation des ensembles d'équipements, l'alimentation du réseau doit être effectuée via une fiche de câble flexible ou par un interrupteur à pôles avec une distance d'ouverture des contacts d'au moins 3 mm.

DESCRIPTION DU PRODUIT

Auvent supérieur Plaque de support Tige de support
Auvent inférieur Moteur Kit d'éclairage LED
Lames Abat-jour Couvercle supérieur
Connexion des lames Télécommande
	A: Vis et rondelles de fixation des lames (fixées sur le carter du moteur)B: Vis pour plafonds en bétonC: Vis et rondelles pour plafond à poutrelles de boisD: Kit d'équilibre

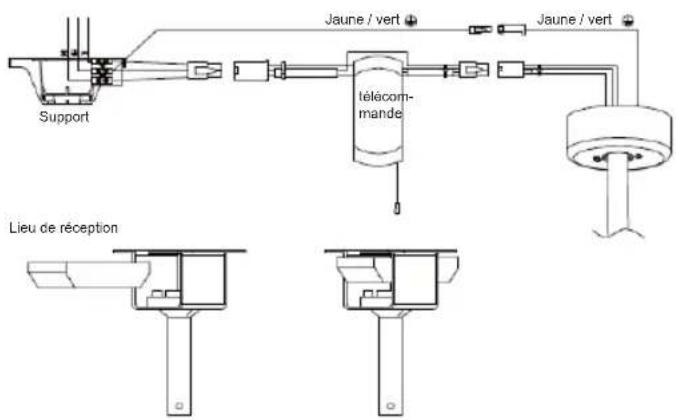

CONNEXION DE LA TÉLÉCOMMANDE

AVERTISSEMENT: pour éviter des blessures ou des dommages, assurez-vous de couper l'alimentation de la boîte à fusibles principale avant de procéder au câblage.

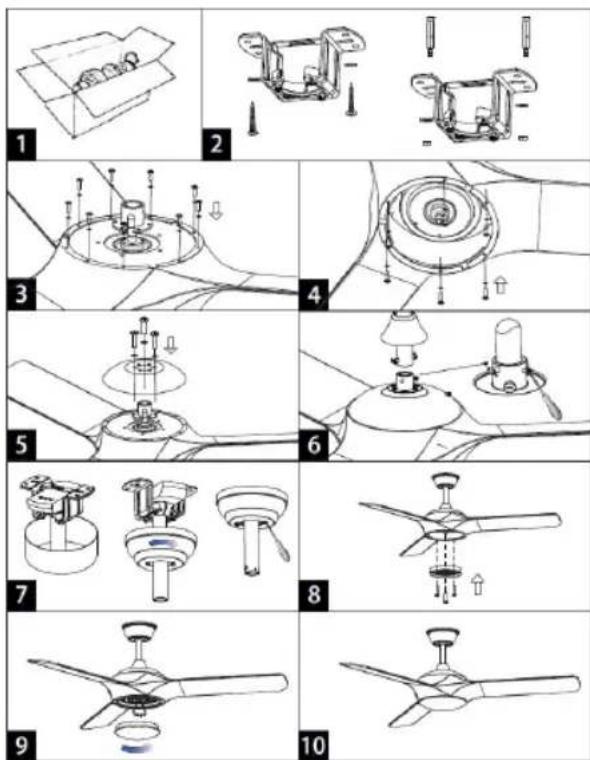

MONTAGE

Assurez-vous d'avoir tous les composants avant de commencer l'installation. Pour éviter tout dommage, fixez le moteur à la tige de support sur une surface molle ou utilisez le polystyrène contenu dans l'emballage.

1. Ouvrez la boîte en carton et retirez le ventilateur. (Fig.1)

2. Assemblez la plaque de support au plafond à l'aide d'au moins deux ancrages à vis et des rondelles appropriées. Attention, les vis fournies sont destinées aux poutrelles de bois et aux plafonds en béton. (Fig.2)

3. Visser la lame sur la plaque de lame en fonction du trou de vis. (Fig.3)

4. Serrez la connexion de la lame en fonction du trou de la lame. (Fig.4)

5. Serrez le couvercle du moteur sur le support supérieur du moteur. (Fig.5)

6. Insérez la tige de support à travers le capuchon supérieur et le capuchon inférieur.

7. Insérer les câbles électriques sortant du moteur à travers la tige de support et les connecter à la borne à vis placée sur le dessus de la tige de support.

8. Fixez la tige de support au moteur à l'aide de la goupille et de l'écrou de goupille. (Fig.6)

9. Accrochez le ventilateur au crochet de la plaque de support et connectez le câble électrique venant du plafond à la borne à vis placée sur le dessus de la tige de support. Assurez-vous que le récepteur est inséré dans la plaque de support (voir Connexion de la télécommande).

10. Faites glisser le capuchon supérieur vers le haut et fixez-le avec la vis. (Fig.7)

11. Faites glisser vers le bas le capuchon inférieur, il doit être supporté par le moteur. Fixez-le avec la vis. (Fig.7)

12. Retirez les vis de la plaque de connexion du moteur. Veuillez organiser soigneusement tous les fils dans la plaque de connexion.

13. Assemblez et alignez les trous à l'arrière de la lumière LED avec les trois vis sur la plaque de connexion du moteur. (Fig.8)

14. Serrez ensuite les trois vis sur la plaque LED. Connectez le connecteur avec le fil du moteur. Veuillez vous assurer que le kit d'éclairage ne peut pas être déplacé après avoir serré les vis.(Fig.8)

15. Placez l'abat-jour sur le ventilateur (fig 9)

Le ventilateur de plafond est équipé d'une télécommande. Pour allumer le ventilateur de plafond, sélectionnez la vitesse souhaitée et le ventilateur se mettra en marche à la vitesse sélectionnée:

Pour éteindre le produit, appuyez sur le bouton ALL OFF Pour éteindre la lumière, appuyez sur le bouton LIGHT ON / OFF Pour éteindre le ventilateur, appuyez sur le bouton FAN OFF

1 Vitesse 1
2 Vitesse 2
3 Vitesse 3
4 Vitesse 4
5 Vitesse 5
6 Vitesse 6

F pour sélectionner avant, R pour reculer, \~ en mode naturel

LUMIÈRE: Pour allumer la lumière, appuyez sur le bouton «LIGHT ON / OFF». Il existe trois niveaux d'intensité lumineuse. Lorsque vous appuyez dessus une fois, la lumière s'allume au niveau d'intensité 1 (3000K), appuyez à nouveau dessus pour le changer au niveau d'intensité 2 (4000K). Appuyez une troisième fois pour obtenir une intensité lumineuse maximale (6000 K) et appuyez à nouveau pour éteindre la lumière. La lumière peut également être allumée lorsque le ventilateur est éteint.

TIMER: La minuterie d'arrêt peut être réglée à l'aide de les trois options de la télécommande: 1h, 2h et 4h. Si la minuterie a été réglée auparavant, appuyez à nouveau sur l'un des boutons de la minuterie pour réinitialiser la minuterie depuis le début.

FONCTIONNEMENT DE MOUVEMENT DE LA LAME RÉVERSIBLE :

Ce ventilateur a une fonction réversible pour le mouvement des pales du ventilateur pour une utilisation en hiver. Le sens normal de la fonction ventilateur est toujours dans le sens inverse des aiguilles d'une montre, tandis que la fonction réversible est dans le sens des aiguilles d'une montre.

La fonction réversible peut être actionnée via les boutons de la télécommande. Sur la télécommande, il y a 2 boutons marqués "F" et "R", où "F" est pour la fonction de ventilateur normal et "R" est pour la fonction réversible. Lorsque vous devez passer de la fonction ventilateur à la fonction réversible, appuyez simplement sur le bouton "R" et le ventilateur sera automatiquement en mode fonction réversible.

Remarque : l'utilisation de la fonction ventilateur réversible ne fait pas que réchauffer votre pièce, elle vous aide également à réduire la consommation d'énergie et votre facture d'électricité.

NETTOYAGE ET ENTRETIEN

Nettoyage:

1. Avant de nettoyer, éteignez l'appareil, coupez l'alimentation électrique de la prise électrique et attendez que l'appareil refroidisse.
2. Pour nettoyer l'appareil, utilisez un chiffon doux pour essuyer toute poussière.
3. N'essayez pas d'ouvrir l'unité sans un électricien agréé. Mal installé, l'appareil peut être dangereux.
4. Nettoyez l'appareil au moins une fois par an.

Entretien:

1. Faites réparer votre produit par un électricien agréé
2. Ce produit électrique est conforme aux exigences de sécurité applicables. Les réparations ne doivent être effectuées que par des électriciens agréés utilisant des pièces de rechange d'origine, sinon cela peut entraîner un danger considérable pour l'utilisateur.
3. Veuillez contacter le magasin où vous avez acheté le produit pour les services après-vente, si vous en avez besoin.

INFORMATION TECHNIQUE

Modèle: SS-21825

Tension / Fréquence: 220-240V\~ 50-60Hz

Puissance: 55W

IMPORTANTES INSTRUÇÕES DE SEGURANÇA

Cet appareil est conforme à la Directive Basse Tension 2014/35/CE, la directive Compatibilité électromagnétique 2014/30/UE, la directive 2015/863/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements et la directive 2009/125/CE électriques et électroniques sur les exigences en matière d'éco conception applicables aux produits liés à l'énergie.

Ce symbole signifie que si vous souhaitez vous défaire du produit, une fois que celuici n'est plus utilisable, remettez-le, suivant la méthode appropriée, à un gestionnaire de déchets d'équipements électriques et électroniques (DEEE).

Importé par:

Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 Valencia, Espagne Produit fabriqué en P.R.C - Conçu par SOGO sur la base des normes de qualité européennes. Service après-vente: www.sogosat.com / [e-mail] / 0034 902 222 161
