MANUALE UTENTE SS-21825 Sogo

• Questo manuale di istruzioni può anche essere scaricato dalla nostra pagina web www.sogo.es
• AVVERTENZA: quando si utilizzano apparecchi elettrici, è necessario seguire sempre le precauzioni di sicurezza di base per ridurre il rischio di incendi, scosse elettriche e lesioni personali.
• Utilizzare questo ventilatore solo come descritto in questo manuale. Qualsiasi altro uso, non consigliato, può provocare incendi, scosse elettriche o lesioni alle persone. Ciò annullerà anche la garanzia.
• Collegare solo a un alimentatore principale di 220-240 V\~ 50-60 Hz.
• Solo per uso interno.
• In base ai nostri termini di garanzia, questo ventilatore da soffitto deve essere installato correttamente da un elettricista autorizzato. I ventilatori da soffitto installati in modo errato possono essere pericolosi e costosi da riparare, inoltre annullerebbero la garanzia.
• Prima di installare la ventola, assicurarsi di aver spento l'alimentazione elettrica principale. Non riaccenderlo finché la ventola non è completamente installata e pronta per l'uso.
• Per proteggersi da scosse elettriche: non immergere l'unità o il cavo in acqua, né spruzzare liquidi.
• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza

e conoscenza se supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendono i rischi coinvolti.

• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini senza supervisione.
• Spègnere la ventola quando non è in uso e prima di smontarla o pulirla. Montare completamente il ventilatore prima di riaccenderlo.
  • L'uso di accessori non consigliati dal produttore può essere pericoloso.
• Non azionare se l'alloggiamento della ventola è danneggiato.
• Se il cavo è danneggiato, deve essere sostituito dal produttore, dal suo agente dell'assistenza o da persone qualificate allo stesso modo per evitare rischi.
• Se la ventola non funziona correttamente, contattare un tecnico qualificato per l'esame e la riparazione. Non tentare mai di smontare il ventilatore da soli.

AVVERTENZA: per ridurre il rischio di scosse elettriche e incendi, non utilizzare questa ventola con alcun dispositivo di controllo della velocità della ventola a stato solido o reostato. Non separare l'interruttore di retromarcia fino a quando la ventola non si è completamente arrestata.

Non inserire nulla nelle pale del ventilatore

mentre stanno ruotando.

AVVERTENZA: per ridurre il rischio di lesioni personali, non piegare le staffe delle lame (chiamate anche “flange”) durante l’assemblaggio o dopo l’installazione. Non inserire oggetti nel percorso delle lame. Per evitare lesioni personali o danni alla ventola e ad altri oggetti, prestare attenzione quando si lavora o si pulisce la ventola.

Non utilizzare acqua o detergente per pulire la ventola o le pale della ventola. Un panno antipolvere asciutto o un panno leggermente inumidito sarà adatto per la maggior parte della pulizia.

NOTA: Le importanti precauzioni di sicurezza e le istruzioni che compaiono nel manuale non intendono coprire tutte le possibili condizioni e situazioni che possono verificarsi. Deve essere chiaro che il buon senso e la cautela sono fattori necessari per l'installazione e il funzionamento di questo ventilatore.

Avvertimento:

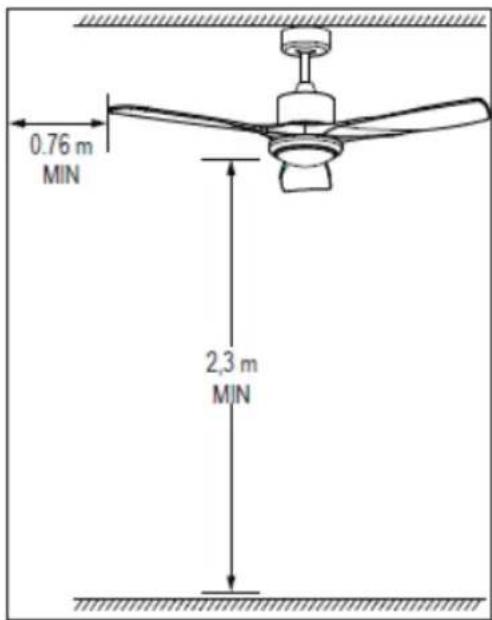

L'apparecchiatura deve essere installata ad un'altezza di almeno 2,3 metri dal pavimento (2,3 metri significa dal pavimento alla parte inferiore del ventilatore), a 0,76 m dal muro o da un ostacolo. A causa dell'installazione dei set di apparecchiature, l'alimentazione della rete deve essere effettuata tramite spina del cavo flessibile o tramite interruttore di polo con distanza di apertura dei contatti non inferiore a 3 mm.

0.76 m MIN 2,3 m MIN

DESCRIZIONE DEL PRODOTTO

Baldacchino superiore	Piastra di supporto	Asta di supporto
Baldacchino inferiore	Motore Kit luci	a LED
Lame Paralume Coperchio superiore
Collegamento delle lame	Telecomando
	A: Viti e rondelle per il fissaggio delle lame (fissate sull'alloggiamento del motore)B: Viti per soffitti in cementoC: Viti e rondelle per soffitto con travetti in legnoD: kit di bilanciamento

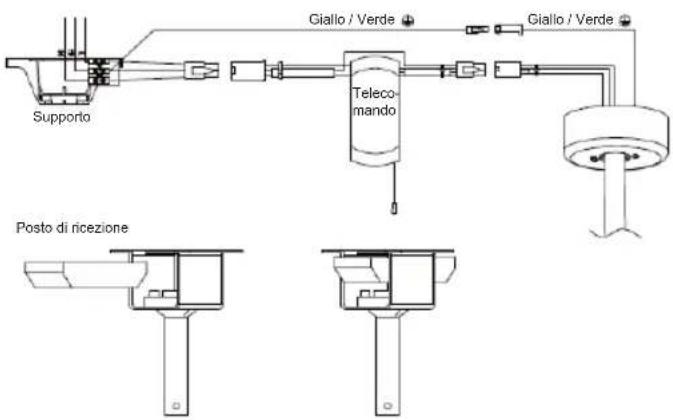

CONNESSIONE TELECOMANDO

AVVERTENZA: per evitare lesioni personali o danni, assicurarsi di spegnere l'alimentazione della scatola dei fusibili principali prima del cablaggio.

Supporto Giallo / Verde Giallo / Verde Teleco- mando Posto di ricezione

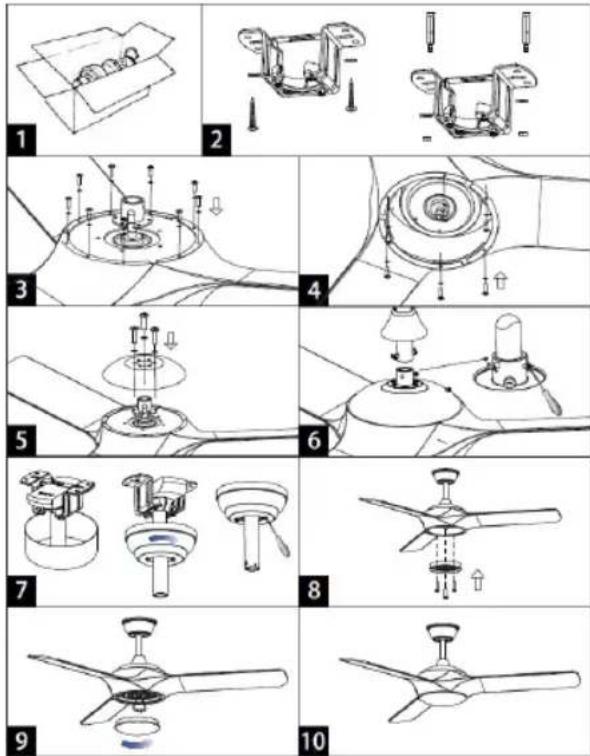

MONTAGGIO

Assicurati di avere tutti i componenti prima di iniziare l'installazione. Per evitare danneggiamenti, fissare il motore all'asta di supporto su una superficie morbida oppure utilizzare il polistirolo contenuto nella confezione.

1. Aprire la scatola di cartone ed estrarre la ventol. (Fig. 1)
2. Assemblare la piastra di supporto a soffitto utilizzando due o più tasselli e le apposite rondelle. Attenzione, le viti fornite sono per travetti in legno e soffitti in cemento. (Fig.2)
3. Avvitare la lama sulla piastra della lama in base al foro della vite. (Fig.3)
4. Stringere il collegamento della lama in base al foro della lama. (Fig.4)
5. Stringere il coperchio del motore sul supporto motore superiore. (Fig.5)
6. Inserire l'asta di supporto attraverso il tappo superiore e il tappo inferiore.
7. Inserire i cavi elettrici in uscita dal motore attraverso l'asta di supporto e collegarli al morsetto a vite posto sulla sommità dell'asta di supporto.
8. Fissare l'asta di supporto al motore utilizzando il perno e il dado del perno. (Fig.6)
9. Appendere il ventilatore al gancio della piastra di supporto e collegare il cavo elettrico proveniente dal soffitto al morsetto a vite posto sulla sommità dell'asta di supporto. Verificare che il ricevitore sia inserito nella piastra di supporto (vedi Collegamento telecomando).
10. Far scorrere verso l'alto il tappo superiore e fissarlo con la vite. (Fig.7)
11. Far scorrere verso il basso il tappo inferiore, deve essere sostenuto dal motore. Fissalo con la vite. (Fig.7)

12. Posizionare il paralume sul ventilatore. (Fig.9)

13. Rimuovere le viti dalla piastra di collegamento del motore. Si prega di organizzare con cura tutti i cavi nella piastra di collegamento.

14. Montare e allineare i fori sul retro della luce LED alle tre viti sulla piastra di collegamento del motore. (Fig.8)

15. Quindi stringere le tre viti sulla piastra LED. Collegare il connettore insieme al cavo del motore. Assicurarsi che il kit luci non possa essere spostato dopo aver serrato le viti. (Fig.8)

Il ventilatore da soffitto è dotato di telecomando. Per accendere il ventilatore da soffitto, selezionare la velocità desiderata e il ventilatore si accenderà con la velocità selezionata:

Per spegnere il prodotto, premere il pulsante ALL OFF Per spegnere la luce, premere il pulsante LIGHT ON / OFF Per spegnere il ventilatore, premere il pulsante FAN OFF

1 Velocità 1
2 Velocità 2
3 Velocità 3
4 Velocità 4
5 Velocità 5
6 Velocità 6

F per selezionare avanti, R per retromarcia, \~ per modalità natura

ALOFF LINE OFF 3 2 4 1 5 6 F R 1H 2H 4H SOGO

LUCE: Per accendere la luce, premere il pulsante "LUCE ON / OFF".

Sono disponibili tre livelli di intensità della luce. Quando lo premete una volta, la luce si accenderà al livello di intensità 1 (3000K), premendolo nuovamente la cambierà al livello di intensità 2 (4000K). Premerlo per la terza volta per la massima intensità luminosa (6000K) e premerlo ancora una volta per spegnere la luce. La luce può anche essere accesa mentre la ventola è spenta.

TIMER: Il timer di spegnimento può essere impostato utilizzando e tre le opzioni sul telecomando: 1h, 2h e 4h. Se il timer è stato impostato in precedenza, premendo di nuovo uno qualsiasi dei pulsanti del timer il timer verrà ripristinato dall'inizio.

Questo ventilatore ha una funzione reversibile per il movimento delle lame del ventilatore per l'utilizzo nella stagione invernale. La direzione normale della funzione ventilatore è sempre antioraria, mentre la funzione reversibile è oraria.

La funzione reversibile può essere azionata tramite i pulsanti sul telecomando. Sul telecomando sono presenti 2 pulsanti contrassegnati con "F" e "R", dove "F" è per la normale funzione di ventilazione e "R" è per la funzione reversibile. Quando è necessario passare dalla funzione ventola alla funzione reversibile, è sufficiente premere il pulsante "R" e la ventola si porterà automaticamente in modalità funzione reversibile.

Nota: l'utilizzo della funzione di ventilazione reversibile non solo rende la stanza più calda, ma aiuta anche a ridurre il consumo di energia e la bolletta elettrica.

PULIZIA E MANUTENZIONE

Pulizia:

1. Prima di pulire, spegnere l'unità, interrompere l'alimentazione dalla presa elettrica e attendere che l'unità si raffreddi.
2. Per pulire l'unità, utilizzare un panno morbido per rimuovere la polvere.
3. Non tentare di aprire l'unità senza un elettricista autorizzato. Se installata in modo errato, l'unità può essere pericolosa.
4. Pulire l'unità almeno una volta all'anno.

Manutenzione:

1. Far riparare il prodotto da un elettricista autorizzato
2. Questo prodotto elettrico è conforme ai requisiti di sicurezza pertinenti. Le riparazioni devono essere eseguite solo da elettricisti autorizzati utilizzando parti di ricambio originali, altrimenti ciò potrebbe comportare un notevole pericolo per l'utente.
3. Contatta il negozio dove hai acquistato il prodotto per i servizi post vendita, se ne hai bisogno.

INFORMAZIONI TECNICHE

Modello: SS-21825

Tensione / frequenza: 220-240V\~ 50-60Hz

Potenza: 55W

ENG / ESP

DICHIARAZIONE DI CONFORMITÀ

Questo dispositivo è conforme alla Direttiva sulla Bassa Tensione 2014/35/EC, Direttiva sulla Compatibilità Elettromagnetica 2014/30/EU, Direttiva 2015/863/EU sulla restrizione dell'uso di determinate sostanze pericolose nelle Apparecchi elettrici ed elettronici e la Direttiva 2009/125/CE relativa ai requisiti di progettazione ecocompatibile applicabili ai prodotti connessi all'energia.

Questo simbolo indica che nel caso in qui si desidera smaltire il prodotto una volta la sua vita lavorativa è finite si dovrebbe prendere ad un agente autorizzato di rifiuti per la raccolta selettiva di apparecchi elettriche ed elettroniche (WEEE).

Importato da:

Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 Valencia, Espanha Prodotto fatto a P.R.C - Disegnato da SOGO in base alla Norme di Qualità Europea Servizio al cliente: www.sogosat.com / [e-mail] / 0034 902 222 161
