Type de produit	Rideau de soudure (écran de protection)
Marque	Stamos
Modèle	SWS03
Matériau de l'écran	Plastique réfractaire, résistant aux UV, fibres de Kevlar
Dimensions de l'écran (L x H x ép.)	2390 x 1750 x 0,4 mm
Dimensions du cadre (L x H)	2390 x 1960 mm
Poids de l'écran	2,4 kg
Poids du cadre	6,35 kg
Poids total	8,75 kg
Matériau du cadre	Acier, roues en plastique
Transmission lumineuse (source A>0,0001%)	0,9%
Perméabilité spectrale (210-313 nm)	< 0,002%
Perméabilité spectrale (313-400 nm)	< 3%
Niveau de risque (400-1400 nm)	0,66
Norme de sécurité	EN ISO 25980
Utilisation	Protection individuelle pour soudage contre rayons lumineux, étincelles et éclats
Entretien de l'écran	Nettoyer avec un chiffon doux, eau et savon. Ne pas utiliser de solvants.
Entretien du cadre	Utiliser uniquement des substances non corrosives. Nettoyer avec chiffon doux.
Sécurité	Vérifier l'état après chaque utilisation. Ne pas utiliser de matériel défectueux.
Mobilité	Roues en plastique dont deux avec freins pour déplacement facile
Accessoires fournis	Attaches de montage, vis sans tête (avec et sans frein), écrous
Notice d'utilisation	Incluse (format PDF disponible)

FOIRE AUX QUESTIONS - SWS03 Stamos

Comment assembler le rideau de soudure Stamos SWS03 ?

Suivez les illustrations de la notice : reliez les éléments 1, 2, 9, 4 et 5 par le système de verrouillage. Fixez les pièces de support (élément 3) sur l'élément 1. Utilisez une clé à molette pour les éléments 5 et 6. Insérez les vis sans tête 7 et 8 dans les trous de la base du pied (N°6) et sécurisez avec un écrou.

Quelle est la norme de sécurité du rideau ?

Le rideau de soudure répond à la norme EN ISO 25980 pour la protection contre les rayonnements, étincelles et éclats.

Comment nettoyer l'écran de protection ?

Nettoyez-le avec un chiffon doux, de l'eau et du savon. N'utilisez jamais de solvants comme l'essence, les diluants, le benzène, l'alcool ou l'huile qui peuvent endommager le plastique.

Quelles sont les dimensions de l'écran ?

L'écran mesure 2390 mm de long, 1750 mm de haut et 0,4 mm d'épaisseur. Le cadre mesure 2390 mm de long et 1960 mm de haut.

Quel est le poids total du stand ?

L'écran pèse 2,4 kg et le cadre 6,35 kg, soit un total de 8,75 kg.

Le rideau protège-t-il contre les UV ?

Oui, il est conçu pour protéger des rayons lumineux et UV. Sa perméabilité spectrale pour les UV (210-400 nm) est inférieure à 3% et le niveau de risque dans le visible est de 0,66.

Les roues sont-elles freinables ?

Oui, le cadre dispose de roues en plastique. Deux des roues sont équipées de freins pour stabiliser le rideau lors du soudage.

Puis-je utiliser des produits chimiques pour nettoyer le rideau ?

Non, n'utilisez que de l'eau et du savon avec un chiffon doux. Les solvants comme l'essence, l'alcool ou l'huile peuvent endommager les parties en plastique.

Que faire si l'écran est endommagé ?

N'utilisez pas de matériel défectueux. Vérifiez l'état après chaque utilisation et remplacez l'écran s'il est troué ou déchiré. Contactez le service après-vente Stamos pour les pièces de rechange.

Le rideau est-il adapté pour une utilisation en extérieur ?

Le rideau est conçu pour un usage intérieur. En extérieur, le vent peut le déstabiliser. Protégez-le contre les dommages mécaniques pendant le transport et installez-le sur une surface plane.

MODE D'EMPLOI SWS03 Stamos

Nom du produit	Rideaux de soudure
Modèle	SWS03 SWS04 SWS02N
Dimensions de l'écran [mm]	2390x0,4x1750
Dimensions du cadre [mm]	-- 2390x1960
Matériau de l'écran	Plastique réfractaire,résistant aux UV,Fibres de Kevlar
Transmission lumineuse basée sur une source lumineuse de A>0,0001 [%]	0,9 0,93
Perméabilité spectrale pour la longueur d'onde 210nm x ≤313nm [%]	< 0,002
Perméabilité spectrale pour la longueur d'onde 313nm x ≤400nm [%]	< 3
Niveau de risque <1 (400nm x ≤1400nm)	0,66 0,6
Transmission lumineuse basée sur une source lumineuse A après rayons UV [%]	0,66 0,63
Changement relatif de la transmission de la lumière après rayons UV [%]	11	29,6
Niveau de risque <1 (400nm x ≤1400nm) après exposition aux rayons UV	0,21 0,59
Matériau du cadre	-- Structure en acier,roues en plastique
Poids de l'écran [kg]	2,4
Poids du cadre [kg]	--	6,35

UTILISATION

Le rideau de soudure est un dispositif de protection individuel qui permet de fermer et de sécuriser votre espace de travail. Il permet de protéger les personnes environnantes des rayons lumineux, étincelles et éclats. L'utilisateur assume toute responsabilité en cas de dommages liés à un usage inapproprié de l'appareil.

ASSEMBLAGE DU STAND

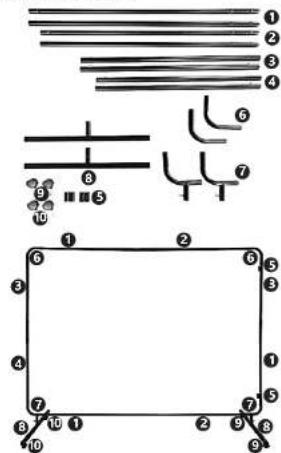

Montez l'écran de protection en plaçant les différents éléments comme sur l'illustration.

1. Les éléments désignés par les numéros 1, 2, 9, 4 et 5 sont reliés par un système de verrouillage.

2. L'élément n° 3 sort à fixer des pièces de support supplémentaires. Ils doivent être montés sur l'élément 1 qui est positionné entre les fermetures à cliquets.

3. Les éléments n°5 et 6 sont à fixer avec une clé à molette.
4. Les vis sans tête 7 (avec frein) et à (sans frein) sont à insérer dans les trous de la base du pied (N°6) et à sécuriser avec un écrou
5. Le cadre est maintenant prêt-à-l'emploi.

INFORMATIONS RELATIVES À L'UTILISATION

• Le rideau de soudure répond à la norme EN ISO 25980.
- Tous les trous de montage se trouve dans la circonférence de l'écran et doivent être utilisés avec les attaches fournies.
- Le cadre dispose de roues en plastique pour pouvoir déplacer la structure en toute facilité sur une surface plate. Deux des roues sont équipées de freins.
- Contrôlez l'état du matériel après chaque utilisation - N'utilisez jamais du matériel défectueux.
- No pas nettoyer les parties en plastique avec des solvants. L'essence, les diluants, le benzène, l'alcool ou l'huile peuvent endommager les pièces en plastique. Nettoyez les avec un chiffon doux, de l'eau et du savon.
- N'utilisez que des substances non corrosives pour nettoyer les surfaces du cadre.
- Protégez l'appareil contre tout dommage mécanique qui pourrait se produire pendant le transport
