JN-IPS245G320F-HSP - Moniteur Japannext - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Moniteur IPS 24 pouces, résolution 1920 x 1080 (Full HD), temps de réponse de 5 ms, taux de rafraîchissement de 60 Hz, luminosité de 250 cd/m², angle de vue de 178°.
Connectivité	Ports HDMI, DisplayPort, VGA, et sortie audio.
Utilisation	Idéal pour le travail de bureau, le design graphique, et le divertissement multimédia.
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Utiliser le moniteur sur une surface stable, éviter l'exposition à l'humidité et à la chaleur excessive.
Informations Générales	Consommation énergétique : 25 W, dimensions avec support : 54.4 x 39.5 x 20.5 cm, poids : 3.5 kg.

FOIRE AUX QUESTIONS - JN-IPS245G320F-HSP Japannext

Comment connecter mon moniteur Japannext JN-IPS245G320F-HSP à mon ordinateur ?

Utilisez un câble HDMI ou DisplayPort pour connecter le moniteur à votre ordinateur. Assurez-vous que le moniteur est allumé et que votre ordinateur est configuré pour détecter les écrans externes.

Que faire si l'écran est noir après la connexion ?

Vérifiez que le moniteur est correctement alimenté et allumé. Assurez-vous que le câble est bien branché aux deux extrémités. Testez avec un autre câble ou un autre port sur votre ordinateur.

Comment ajuster la luminosité et le contraste du moniteur ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu OSD (On-Screen Display). Vous pouvez y trouver les réglages de luminosité et de contraste.

Mon moniteur affiche des couleurs incorrectes, que faire ?

Vérifiez les paramètres de couleur dans le menu OSD. Vous pouvez également essayer de réinitialiser les réglages d'usine du moniteur.

Le moniteur ne détecte pas le signal de l'ordinateur, que faire ?

Assurez-vous que le bon port est sélectionné dans le menu OSD. Vérifiez également que votre ordinateur est allumé et que le câble de connexion est en bon état.

Comment monter le moniteur sur un support VESA ?

Retirez le pied du moniteur en dévissant les vis à l'arrière. Utilisez les trous VESA situés à l'arrière pour fixer le moniteur à un support compatible.

Est-ce que le moniteur prend en charge FreeSync ?

Oui, le Japannext JN-IPS245G320F-HSP prend en charge la technologie FreeSync. Assurez-vous que cette option est activée dans le menu OSD pour en bénéficier.

Comment mettre à jour le firmware du moniteur ?

Vérifiez le site web du fabricant pour des mises à jour de firmware. Suivez les instructions fournies pour installer la mise à jour via un clé USB ou un autre moyen.

Quelle est la garantie du moniteur ?

Le moniteur Japannext JN-IPS245G320F-HSP est généralement livré avec une garantie de 2 ans. Vérifiez les conditions spécifiques sur le site du fabricant.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et sec pour essuyer l'écran. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le revêtement.

MODE D'EMPLOI JN-IPS245G320F-HSP Japannext

Écran FHD 320 Hz de 24,5 pouces

Moniteur LCD LED

Mode d'emploi

Veuillez vous assurer de lire ce manuel d'instructions avant utilisation.

Veuillez l'utiliser correctement pour votre sécurité.

Une fois que vous l'aurez lu, veillez à le conserver.

Table des matières

Utilisation en toute sécurité 2

Précautions 3

Nettoyage et entretien du moniteur 4

Comment entretenir le moniteur 4

Les symptômes répertoriés 4

Bienvenue 5

Guide de démarrage rapide 6

Assemblage de la base du moniteur 6

Connexion avec un ordinateur 7

Accessoires 7

Interface / Fond d'écran LCD 8

Description du bouton d'affichage 9

Lorsque le menu de l'écran (OSD) n'est pas ouvert 9

Lorsque le menu à l'écran (OSD) est affiché 9

Menu Écran (OSD) 10

Dysfonctionnement 11

Support client général 12

Table of content

Safety 14

Precaution 1 5

Veuillez lire attentivement tous les manuels d'instructions inclus avant utilisation.

• Placez le moniteur sur une surface plane et stable. Pour éviter tout risque d'incendie ou de choc électrique, évitez les températures élevées, les températures basses, l'humidité élevée et l'accumulation de poussière.
  N'utilisez pas le moniteur dans un endroit où il pourrait être mouillé ou exposé à l'eau.

- N'ouvrez jamais le boîtier du moniteur car il contient des pièces à haute tension à l'intérieur qui pourraient provoquer des blessures graves ou un incendie si vous entrez en contact avec elles.

- Si l'alimentation électrique est endommagée, veuillez contacter notre service client ou votre revendeur. N'essayez jamais d'inspecter ou de réparer le produit vous-même.

- Avant utilisation, veuillez vous assurer que tous les câbles sont correctement connectés et que le cordon d'alimentation n'est pas endommagé. Si vous découvrez des dommages ou des zones flous, veuillez contacter immédiatement votre revendeur.

- Les fentes et ouvertures en haut ou à l'arrière du moniteur sont des trous de ventilation requis pour ce produit. Ne couvrez pas ces trous. Ne placez pas ce produit à proximité ou au-dessus d'une source de chaleur telle qu'un radiateur sans une ventilation adéquate.

- N'insérez pas d'objets étrangers et ne renversez pas de liquides dans les ouvertures du boîtier du moniteur. Cela pourrait provoquer des dommages ou un dysfonctionnement.

- Faites toujours fonctionner le moniteur en utilisant le type de source d'alimentation indiqué sur l'étiquette du produit. Si vous n'êtes pas sûr du type d'alimentation électrique de votre maison, veuillez contacter votre compagnie d'électricité locale.

- N'appliquez pas de charges de courant excessives aux prises ou aux rallonges du bureau. Soyez prudent car un courant excessif peut provoquer un choc électrique et est très dangereux.

- Pour protéger votre moniteur des dommages causés par les surtensions, coupez l'alimentation de l'appareil pendant de longues périodes d'inactivité ou pendant des orages.

- Pour garantir un fonctionnement satisfaisant du moniteur, le PC utilisé avec doit être équipé d'une prise correctement configurée marquée dans la plage AC100-240V.

- Si vous rencontrez des problèmes techniques ou des préoccupations avec votre moniteur, veuillez contacter notre

service client ou revendeur agréé.

• Pour travailler en toute sécurité, assurez-vous d'établir la connexion à la terre avant de connecter la fiche d'alimentation à la source d'alimentation. De plus, lorsque vous débranchez la connexion à la terre, veillez d'abord à débrancher la fiche d'alimentation.
• Ce produit n'est pas conçu pour être utilisé en continu pendant 24 heures. Veuillez débrancher la fiche d'alimentation lorsque vous n'utilisez pas le produit pendant une longue période.
• L'adaptateur secteur et le cordon inclus sont exclusivement destinés à ce produit. Ne l'utilisez pas pour d'autres équipements.
• N'utilisez pas de nettoyants ou de détergents contenant de l'alcool ou de l'acétone pour nettoyer votre moniteur. Assurez-vous d'utiliser un nettoyant spécialement conçu pour les moniteurs LCD. Ne vaporisez pas de nettoyant liquide directement sur l'écran. Veuillez noter que si le liquide nettoyant s'égoutte et pénètre à l'intérieur du moniteur, cela est très dangereux car cela peut provoquer un choc électrique ou un incendie. Les panneaux LCD s'endommagent facilement, ne le frottez donc pas avec des objets durs.
• Avant de soulever ou de déplacer le moniteur, éteignez l'interrupteur d'alimentation et débranchez tous les câbles et cordons d'alimentation. Lors de l'installation du moniteur, soulevez-le en utilisant la méthode appropriée. Lorsque vous soulevez ou transportez le moniteur, veillez à le saisir par les bords. Ne soulevez jamais le moniteur par son support ou son cordon.

Précautions

• L'utilisation du moniteur dans une pièce sombre, ou son utilisation continue pendant de longues périodes peut provoquer une fatigue oculaire.
• Faites une pause de 5 à 10 minutes toutes les heures et utilisez le moniteur dans une pièce raisonnablement lumineuse.

Avant de nettoyer le moniteur, éteignez l'alimentation et débranchez tous les câbles et cordons.

Comment entretenir le moniteur :

• Zone du panneau LCD : N'utilisez pas de papier de soie, etc., utilisez plutôt un chiffon propre et doux spécialement conçu pour les panneaux LCD. Veuillez essuyer le moniteur doucement. Pour les tâches difficiles à enlever, utilisez un nettoyant neutre spécialement conçu pour les panneaux LCD.
• Cadre du moniteur : Essuyez avec un chiffon doux imbibé d'un nettoyant doux.

Les symptômes répertoriés ci-dessous sont des conditions normales pour le moniteur

• Lors de la première utilisation, l'écran peut scintiller en raison de la nature du rétroéclairage. Si ce symptôme apparaît, veuillez éteindre le moniteur, puis le rallumer.
• En fonction de la configuration de votre bureau, des couleurs affichées et de la luminosité, la luminosité peut paraître inégale.
• Il se peut que plusieurs pixels soient toujours allumés ou non.
• Si vous affichez la même image pendant une longue période, une image rémanente de l'image précédente peut persister même après le passage à une image différente.
  Dans ce cas, l'écran récupérera lentement. Sinon, coupez le courant pendant quelques heures et le problème sera réparé.

Au lieu d'essayer de réparer vous-même le moniteur, contactez le service client ou le revendeur.

Merci d'avoir acheté le moniteur LCD de 24,5 pouces JAPANNEXT.

La dalle installée prend en charge la résolution FHD (1920 x 1080). Nous vous recommandons d'utiliser la résolution FHD pour de meilleures performances. Les performances originales ne peuvent pas être obtenues à des résolutions inférieures à FHD.

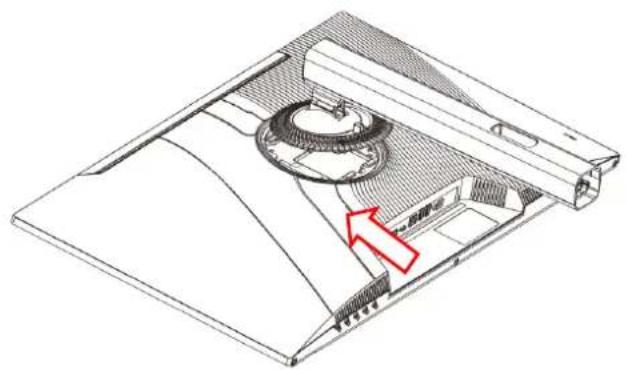

Assemblage de la base du moniteur

Attention : Veuillez manipuler le moniteur avec précaution. Si vous appuyez sur l'écran LCD avec les doigts, vous risquez d'endommager le panneau. Lors de l'installation, veillez à ne pas laisser tomber les vis.

1. Étalez un chiffon doux sur une surface plane et stable et placez l'écran de l'appareil vers le bas.
2. Insérez le crochet en haut du support dans la pièce de fixation du support à l'arrière du moniteur.
3. Fixez le pied et le socle à l'aide de la vis fournie avec le socle.

1. Assurez-vous que le moniteur et le support soient solidement fixés, puis relevez le moniteur lentement.

Connexion avec un ordinateur

1. Assurez-vous que le moniteur et l'ordinateur soient éteints avant de connecter le câble.
2. Connectez le câble d'alimentation et les câbles compatibles (HDMI, DP) au moniteur.
   Connectez également le câble (HDMI, DP) à l'ordinateur.
3. Allumez le moniteur et l'ordinateur.

Attention : Afin de travailler en toute sécurité, assurez-vous de connecter la terre avant de connecter la fiche d'alimentation à la source d'alimentation.

De plus, lorsque vous débranchez la connexion à la terre, veillez à débrancher la fiche d'alimentation de la prise.

Avis : Étant donné que des problèmes peuvent survenir, ne connectez pas les câbles HDMI et DP en même temps.

Veuillez en connecter un seul à un ordinateur.

Accessoires

Manuel

Câble d'alimentation

Câble DP

Entretoise VESA*1

*Le câble d'alimentation inclus est exclusivement destiné à ce produit. Ne l'utilisez pas pour d'autres équipements.

*1 Utilisé pour absorber les irrégularités à l'arrière du moniteur et sécuriser l'espace lors de l'installation de la plaque du bras du moniteur. Tout d'abord, fixez les 4 entretoises à l'arrière du moniteur, puis installez la plaque du bras du moniteur.

1 : Port d'alimentation : Utilisé lors de la connexion du câble d'alimentation.
2 : Port de sortie audio : Possibilité de connecter des écouteurs ou des haut-parleurs.
3: Port DP 1: Port compatible DP.
4 : Port DP2 : Port compatible DP.
5 : Port HDMI 1 : Port compatible HDMI (jusqu'à 240 Hz).
6 : Port HDMI 2 : Port compatible HDMI (jusqu'à 240 Hz).

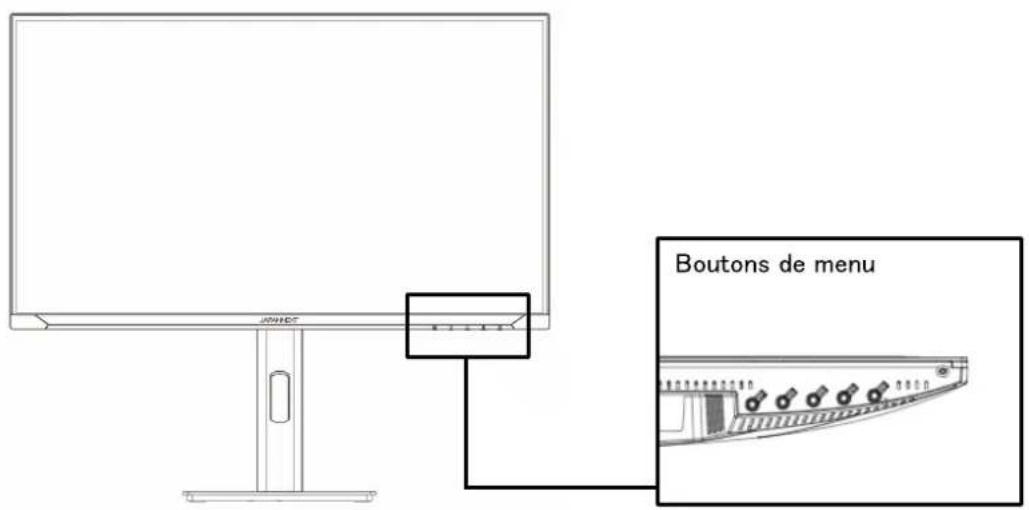

Description du bouton d'affichage

BOUTONS de menu

- Lorsque le menu de l'écran (OSD) n'est pas ouvert

M	Afficher le menu OSD
▼	Affichage de la cible (réticule) *
▲	Afficher les paramètres de volume
E	Afficher la source d'entrée
⏻	Allumer/éteindre

*L'affichage disparaît avec les boutons M et E.

- Lorsque le menu à l'écran (OSD) est affiché

M	Sélectionnez et confirmez l'élément de menu
▼	Descendre dans le menu ou diminuer le nombre d'éléments sélectionnés
▲	Remonter un menu ou augmenter la valeur d'un élément sélectionné
E	Revenir en arrière ou fermer le menu
∅	Allumer/éteindre

Menu Écran (OSD)

Menu	Fonction	Valeur de réglage	Commentaire
Ajustement de la qualité de l'image	luminosité	0-100	Régler la luminosité
	contraste	0-100	Ajuster le contraste
	NIVEAU DE NOIR	0-20	Ajuster le NIVEAU DE NOIR dans la plage de 0 à 20
	mode image	Standard/Jeu/Film/texte/FPS/RTS	Sélectionner le mode image *1
	RCD	MARCHE/ARRÊT	Paramètres DCR *1
	Mode HDR	AUTOMATIQUE/MARCHE/ARRÊT	Réglage du mode HDR *1
Ajustement de l'image	saturation	0-100	Ajuster la saturation
	réduction de la lumière bleue	0-100	Ajuster la réduction de la lumière bleue dans la plage de 0 à 100
	Netteté	0-4	Ajuster la netteté de 0 à 4
	rapport hauteur/largeur	Large/4:3	Sélectionner le rapport hauteur/largeur
	économie d'énergie	MARCHE/ARRÊT	Paramètres d'économie d'énergie *1
Paramètres de couleur	température de couleur	Paramètres utilisateur/couleurs froides/couleurs chaudes /normale	Sélectionner la température de couleur
	rouge	0-100	Ajuster lors de l'utilisation des paramètres utilisateur
	vert	0-100
	vert	0-100
Paramètres OSD	langue	français/anglais	Sélectionner la langue OSD
	Position horizontale OSD	0-100	Ajuster la position horizontale de l'OSD
	Position verticale OSD	0-100	Ajuster la position verticale de l'OSD
	Réglage de l'heure OSD	5-60	Ajuster le temps d'affichage de l'OSD
	Transparence OSD	0/20/40/60/80/100	Ajuster la transparence de l'OSD
Réinitialiser	réinitialiser		Paramètres de réinitialisation d'usine
	volume	0-100	Ajustez le volume dans la plage de 0 à 100
	muet	MARCHE/ARRÊT	Muet activé/désactivé
	Lumière RVB	MARCHE/ARRÊT	ON/OFF de la lumière RVB arrière
Autres	source d'entrée	AUTO/DP1/DP2/HDMI1/HDMI2	Sélectionner la source d'entrée
	FreeSync	MARCHE/ARRÊT	Définir FreeSync *1
	surmultipliée	OFF/faible/moyen/fort	Paramètres d'overdrive
	MPRT	MARCHE/ARRÊT	MPRT activé/désactivé *1

*1 Lorsqu'une fonction est activée sur l'OSD (dans le cas du mode image, lorsqu'elle est réglée sur autre chose que standard), certaines fonctions sur l'OSD ne peuvent pas être modifiées.
*2 La fonction MPRT peut être utilisée lorsque le taux de rafraîchissement est réglé sur 100 Hz ou plus. Ne peut pas être utilisé en même temps que FreeSync. Lorsque la fonction MPRT est activée, la luminosité de l'écran devient légèrement plus sombre.
*Pour activer la fonction HDR, l'appareil connecté et le contenu doivent prendre en charge le HDR. *Veuillez noter que la conception, les spécifications et l'apparence du produit sont susceptibles d'être modifiées sans préavis en raison de l'amélioration du produit. Si les informations répertoriées diffèrent de l'article réel, la priorité sera donnée à l'article réel.

Symptômes	Point de contrôle
La LED d'alimentation ne s'allum pas	L'appareil est-il allumé en appuyant sur le bouton d'alimentation?Assurez-vous que le cordon d'alimentation est correctement connecté au moniteur et à la prise.
Aucune image n'apparaît même le voyant d'alimentation est allumé	L'économiseur d'écran vide est-il en cours d'exécution ? Veuillez déplacer votre souris ou votre clavierAssurez-vous que la luminosité et le contraste ne soient pas réglés au minimum.Veuillez vous assurer que le câble de signal est correctement connecté à votre moniteur et à votre ordinateur.Vérifiez si les broches du câble de signal sont pliées ou si le câble est endommagé.Votre ordinateur est-il allumé ? Si vous possédez un autre moniteur, essayez de le connec voir si l'ordinateur fonctionne correctement.La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur ?
L'image est déformée ou des ondulations apparaissent dans l'image.	Veuillez vous assurer que le câble de signal est bien connecté à votre moniteur et à votre ordinateur.Eloignez du moniteur les appareils électriques susceptibles de provoquer des interférences électriques.La tension est-elle normale ?→ Veuillez ne pas utiliser de câblage au pied du moniteur.La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur ?
La position de l'image est décentrée.La taille de l'image est incorrect	La résolution de votre ordinateur est-elle correcte?La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur ?
L'écran est trop lumineux/trop sombre	Écran (OSD) : Ajustez les paramètres de luminosité et de contraste à partir du menu.
L'image est floue ou peu claire	Réglez la résolution d'affichage sur votre PC sur le même mode que la résolution native d'écran recommandée pour le moniteur.La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur?Vérifiez si les broches du câble de signal sont pliées ou si le câble est endommagé.
La couleur de l'image est incorrect	Vérifiez si les broches du câble de signal sont pliées ou si le câble est endommagé.Écran (OSD) : Veuillez ajuster les paramètres de couleur rouge/bleu/vert dans le me (température de couleur).Écran (OSD) : Veuillez réinitialiser les paramètres à partir du menu.La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur ?
Impossible d'afficher FHD	Ce produit prend en charge des résolutions jusqu'à 1920 x 1080 (FHD), y compris HDMI Cependant, certaines cartes graphiques peuvent ne pas prendre en charge la résolution 1080. Veuillez vérifier auprès de votre distributeur ou fabricant local les limitations matériel votre ordinateur.
Impossible de régler 320 Hz	Même si votre ordinateur ou votre carte graphique prend en charge une résolution de 1920 x 1080, il se peut qu'il ne prenne pas en charge 320 Hz. Si vous ne pouvez pas afficher 1920 x 1080 à 320 Hz, veuillez vérifier auprès du fabricant de votre PC ou du fabricant de votre carte graphique
Bruits sur l'image anormaux	Les câbles sont-ils correctement connectés ?

Support client général

JAPANNEXT

TÉL : [phone]

Horaires de 9h00 à 17h00 (Fermé les samedis, dimanches et jours fériés)

Formulaire de contact

https://japannext.fr/pages/contact

Vous pouvez facilement accéder au formulaire de demande en scannant le code QR.

JAPANNEXT Co., Ltd. Département CS

Chiba-Ken Isumi-Shi Namegawa 506-5

24.5-inch FHD 320Hz monitor

LED LCD Monitor

Manual

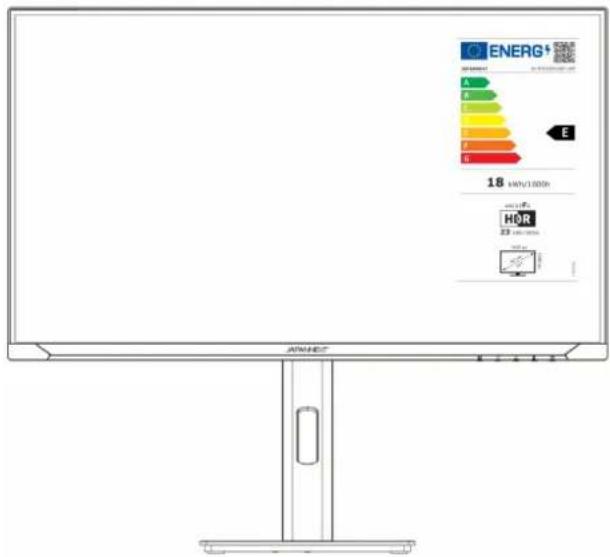

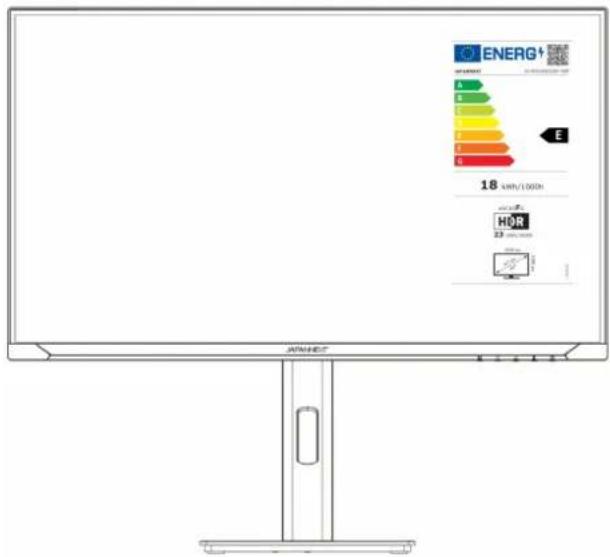

JONHEC ENERG+ E 18 kWh/1000h HDR 23 kWh/1000h
