Type de produit	Moniteur LCD LED
Marque	Japannext
Modèle	JN-IPS326K-HSPC9
Taille de l'écran	31,5 pouces
Résolution native	6016 x 3384 (6K)
Taux de rafraîchissement	60 Hz
Connectique	2 x HDMI, 1 x DisplayPort, 1 x USB-C (avec alimentation 90 W), 2 x USB-A, 1 x USB-B, sortie audio
Alimentation	AC 100-240 V, 50/60 Hz
Consommation énergétique	32 kWh/1000h (typique)
Fonctions principales	KVM, PIP/PBP, HDR, AdaptiveSync, réticule, réglage de l'inclinaison
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant spécial LCD. Ne pas vaporiser de liquide directement sur l'écran.
Sécurité	Ne pas ouvrir le boîtier, éviter l'eau et l'humidité, utiliser sur une surface stable.
Pièces détachées et réparabilité	Contacter le service client Japannext. Ne pas réparer soi-même.
Accessoires fournis	Câble d'alimentation, câble DP, câble HDMI, câble USB-C, câble USB-A vers B, vis VESA x4, manuel
Informations générales	Marque Japannext, modèle JN-IPS326K-HSPC9, catégorie moniteur

FOIRE AUX QUESTIONS - JN-IPS326K-HSPC9 Japannext

Quelle est la résolution maximale de ce moniteur ?

La résolution native est de 6016 x 3384 (6K) à 60 Hz. Assurez-vous que votre carte graphique et votre câble (HDMI 2.1 recommandé) prennent en charge cette résolution.

Comment utiliser la fonction KVM ?

Connectez un PC via HDMI/DP + câble USB-B, et un second PC via USB-C. Branchez clavier et souris sur les ports USB-A du moniteur. Utilisez le menu OSD pour basculer entre les sources.

Puis-je alimenter mon ordinateur portable via le port USB-C ?

Oui, le port USB-C fournit une alimentation de 90 W pour les appareils compatibles.

Quels sont les câbles inclus ?

Sont fournis : câble d'alimentation, câble DP, câble HDMI, câble USB-C, câble USB-A vers B, et vis VESA.

Comment nettoyer l'écran ?

Éteignez le moniteur et utilisez un chiffon doux avec un nettoyant spécial LCD. Ne vaporisez jamais de liquide directement sur l'écran.

Puis-je utiliser un support mural ?

Oui, le moniteur est compatible avec les supports VESA. Des vis VESA sont incluses dans l'emballage.

Que faire si l'écran reste noir alors que le voyant est allumé ?

Vérifiez que la luminosité et le contraste ne sont pas au minimum, que le câble de signal est correctement connecté et que l'ordinateur est allumé. Essayez un autre câble ou une autre source.

Ce moniteur prend-il en charge le HDR ?

Oui, le menu OSD propose une option HDR que vous pouvez régler sur ARRÊT ou AUTO.

Puis-je utiliser deux PC avec un seul clavier et une seule souris ?

Oui, grâce à la fonction KVM intégrée. Branchez les deux PC comme décrit dans la notice et basculez via le menu.

Quelle est la consommation électrique du moniteur ?

La consommation typique est de 32 kWh/1000h selon l'étiquette énergétique.

MODE D'EMPLOI JN-IPS326K-HSPC9 Japannext

Mode d'emploi

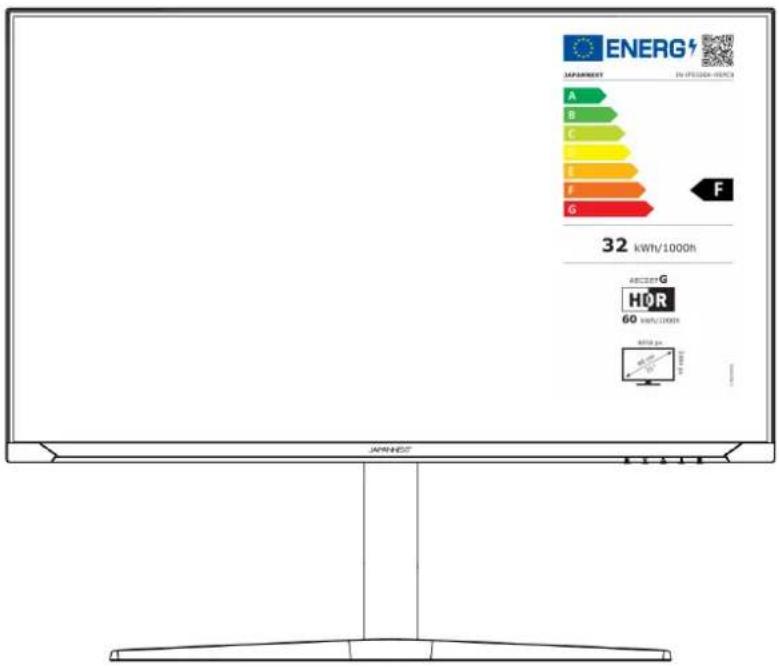

ENERG JAPANET A B C D E F G 32 kWh/1000h ACCESS G HDR 60 kWh/LIMERS 80% sp JAPANET LEAF

Important :

Veuillez vous assurer de lire ce manuel d'instructions avant utilisation.

Veuillez l'utiliser correctement pour votre sécurité.

Une fois que vous l'aurez lu, veillez à le conserver.

Nettoyage et entretien du moniteur 4

Comment entretenir le moniteur 4

Les symptômes répertoriés 4

Guide de démarrage rapide 6

Assemblage de la base du moniteur 6

Connexion avec un ordinateur 7

Utilisation en toute sécurité

Veuillez lire attentivement tous les manuels d'instructions inclus avant utilisation.

Placez le moniteur sur une surface plane et stable. Pour éviter tout risque d'incendie ou de choc électrique, évitez les températures élevées, les températures basses, l'humidité élevée et l'accumulation de poussière.

N'utilisez pas le moniteur dans un endroit où il pourrait être mouillé ou exposé à l'eau.

- N'ouvrez jamais le boîtier du moniteur car il contient des pièces à haute tension à l'intérieur qui pourraient provoquer des blessures graves ou un incendie si vous entrez en contact avec elles.

- Si l'alimentation électrique est endommagée, veuillez contacter notre service client ou votre revendeur. N'essayez jamais d'inspecter ou de réparer le produit vous-même.

- Avant utilisation, veuillez vous assurer que tous les câbles sont correctement connectés et que le cordon d'alimentation n'est pas endommagé. Si vous découvrez des dommages ou des zones floues, veuillez contacter immédiatement votre revendeur.

- Les fentes et ouvertures en haut ou à l'arrière du moniteur sont des trous de ventilation requis pour ce produit. Ne couvrez pas ces trous. Ne placez pas ce produit à proximité ou au-dessus d'une source de chaleur telle qu'un radiateur sans une ventilation adéquate.

- N'insérez pas d'objets étrangers et ne renversez pas de liquides dans les ouvertures du boîtier du moniteur. Cela pourrait provoquer des dommages ou un dysfonctionnement.

- Faites toujours fonctionner le moniteur en utilisant le type de source d'alimentation indiqué sur l'étiquette du produit. Si vous n'êtes pas sûr du type d'alimentation électrique de votre maison, veuillez contacter votre compagnie d'électricité locale.

- N'appliquez pas de charges de courant excessives aux prises ou aux rallonges du bureau. Soyez prudent car un courant excessif peut provoquer un choc électrique et est très dangereux.

- Pour protéger votre moniteur des dommages causés par les surtensions, coupez l'alimentation de l'appareil pendant de longues périodes d'inactivité ou pendant des orages.

- Pour garantir un fonctionnement satisfaisant du moniteur, le PC utilisé avec doit être équipé d'une prise correctement configurée marquée dans la plage AC100-240V.

- Si vous rencontrez des problèmes techniques ou des préoccupations avec votre moniteur, veuillez contacter notre service client ou revendeur agréé.

• Pour travailler en toute sécurité, assurez-vous d'établir la connexion à la terre avant de connecter la fiche d'alimentation à la source d'alimentation. De plus, lorsque vous débranchez la connexion à la terre, veillez d'abord à débrancher la fiche d'alimentation.
• Ce produit n'est pas conçu pour être utilisé en continu pendant 24 heures. Veuillez débrancher la fiche d'alimentation lorsque vous n'utilisez pas le produit pendant une longue période.
• L'adaptateur secteur et le cordon inclus sont exclusivement destinés à ce produit. Ne l'utilisez pas pour d'autres équipements.
• N'utilisez pas de nettoyants ou de détergents contenant de l'alcool ou de l'acétone pour nettoyer votre moniteur. Assurez-vous d'utiliser un nettoyant spécialement conçu pour les moniteurs LCD. Ne vaporisez pas de nettoyant liquide directement sur l'écran. Veuillez noter que si le liquide nettoyant s'égoutte et pénètre à l'intérieur du moniteur, cela est très dangereux car cela peut provoquer un choc électrique ou un incendie. Les panneaux LCD s'endommagent facilement, ne le frottez donc pas avec des objets durs.
• Avant de soulever ou de déplacer le moniteur, éteignez l'interrupteur d'alimentation et débranchez tous les câbles et cordons d'alimentation. Lors de l'installation du moniteur, soulevez-le en utilisant la méthode appropriée. Lorsque vous soulevez ou transportez le moniteur, veillez à le saisir par les bords. Ne soulevez jamais le moniteur par son support ou son cordon.

Précautions

• L'utilisation du moniteur dans une pièce sombre, ou son utilisation continue pendant de longues périodes peut provoquer une fatigue oculaire.
• Faites une pause de 5 à 10 minutes toutes les heures et utilisez le moniteur dans une pièce raisonnablement lumineuse.

Avant de nettoyer le moniteur, éteignez l'alimentation et débranchez tous les câbles et cordons.

Comment entretenir le moniteur :

• Zone du panneau LCD : N'utilisez pas de papier de soie, etc., utilisez plutôt un chiffon propre et doux spécialement conçu pour les panneaux LCD. Veuillez essuyer le moniteur doucement. Pour les tâches difficiles à enlever, utilisez un nettoyant neutre spécialement conçu pour les panneaux LCD.
• Cadre du moniteur : Essuyez avec un chiffon doux imbibé d'un nettoyant doux.

Les symptômes répertoriés ci-dessous sont des conditions normales pour le moniteur

• Lors de la première utilisation, l'écran peut scintiller en raison de la nature du rétroéclairage. Si ce symptôme apparaît, veuillez éteindre le moniteur, puis le rallumer.
• En fonction de la configuration de votre bureau, des couleurs affichées et de la luminosité, la luminosité peut paraître inégale.
• Il se peut que plusieurs pixels soient toujours allumés ou non.
• Si vous affichez la même image pendant une longue période, une image rémanente de l'image précédente peut persister même après le passage à une image différente.

Dans ce cas, l'écran récupérera lentement. Sinon, coupez le courant pendant quelques heures et le problème sera réparé.

Au lieu d'essayer de réparer vous-même le moniteur, contactez le service client ou le revendeur.

Merci d'avoir choisi le moniteur LCD 31,5 pouces JAPANNEXT.

La dalle prend en charge la résolution 6K (6016 x 3384). Nous recommandons une utilisation en 6K pour des performances optimales. Les résolutions inférieures à 6K ne garantissent pas des performances optimales.

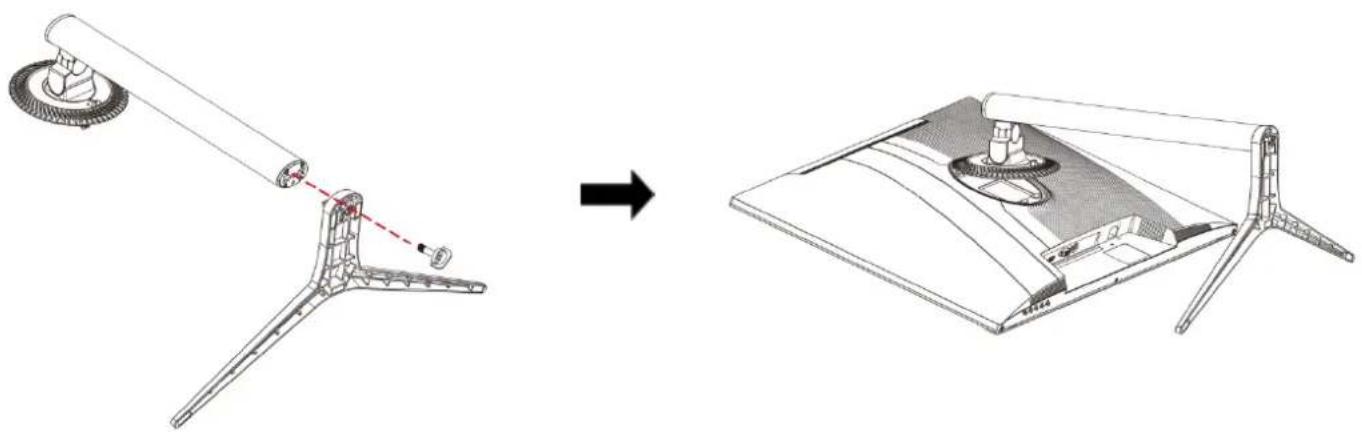

Assemblage de la base du moniteur

Attention : Veuillez manipuler le moniteur avec précaution. Si vous appuyez sur l'écran LCD avec les doigts, vous risquez d'endommager le panneau. Lors de l'installation, veillez à ne pas laisser tomber les vis.

1. Étalez un chiffon doux sur une surface plane et stable et placez l'écran de l'appareil vers le bas.
2. Insérez le crochet en haut du support dans la pièce de fixation à l'arrière du moniteur.
3. Fixez le pied et le socle à l'aide des vis fournies.

1. Assurez-vous que le moniteur et le support soient solidement fixés, puis relevez le moniteur lentement.

Prend en charge le réglage de l'inclinaison. Lorsque vous utilisez le moniteur avec l'écran incliné vers vous, veillez à ne pas le renverser.

Connexion avec un ordinateur

1. Assurez-vous que le moniteur et l'ordinateur soient éteints avant de connecter le câble.
2. Connectez le câble d'alimentation et les câbles compatibles (HDMI, DP, Type-C) au moniteur. Connectez également le câble (HDMI, DP, Type-C) à l'ordinateur.
3. Allumez le moniteur et l'ordinateur.

Attention : Afin de travailler en toute sécurité, assurez-vous de connecter la terre avant de connecter la fiche d'alimentation à la source d'alimentation.

De plus, lorsque vous débranchez la connexion à la terre, veillez à débrancher la fiche d'alimentation de la prise.

Avis : Étant donné que des problèmes peuvent survenir, ne connectez pas les câbles HDMI, Type-C et DP en même temps.

Veuillez en connecter un seul à un ordinateur.

Accessoires

Manuel | Câble d'alimentation | Câble DP | Câble HDMI | Câble Type-C | Câble USB-A vers B | VESA x4 * 1

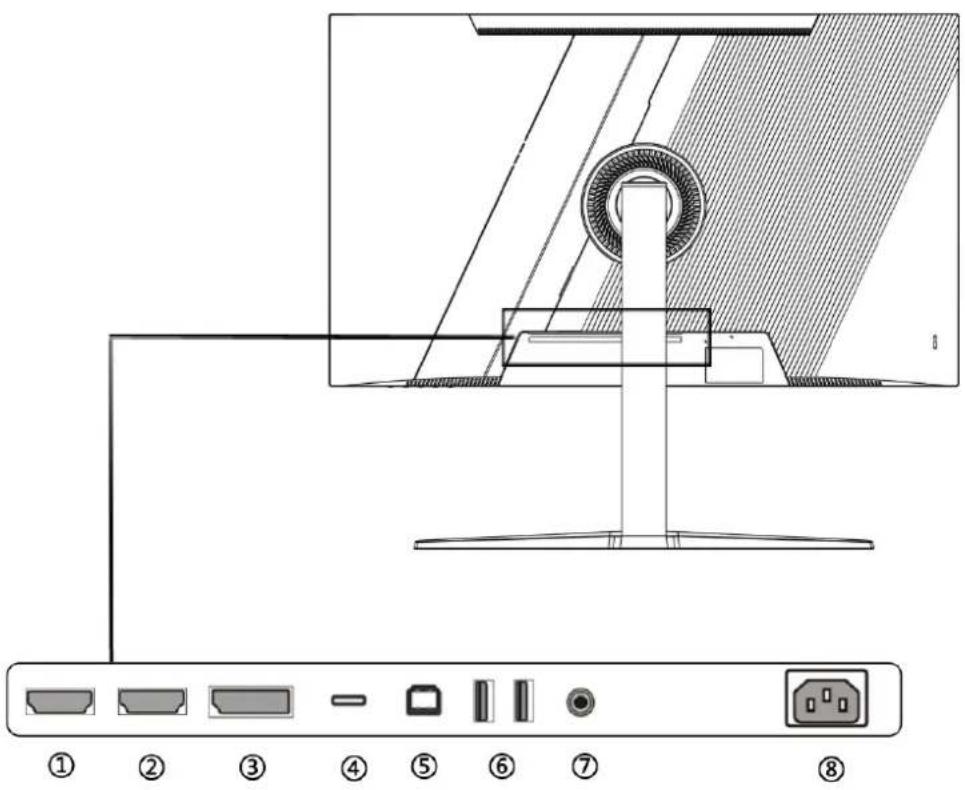

1 : Port HDMI : Port compatible HDMI. 2 : Port HDMI : Port compatible HDMI. 3 : Port DP : Port compatible DP. 4 : Port de type C : Compatible USB Type-C. Peut être utilisé pour alimenter (90W) des appareils externes. 5 : Port USB-B : En vous connectant à un PC avec un câble USB A-B, vous pouvez également utiliser les connexions HDMI et DP. Vous pouvez connecter une souris et un clavier aux ports USB. 6 : 2x ports USB : Vous pouvez connecter une souris ou un clavier en utilisant le port Type-C ou USB-B. 7 : Port de sortie audio : Possibilité de connecter des écouteurs ou des haut-parleurs. 8 : Port d'alimentation : Connecter l'adaptateur secteur lors de l'utilisation.

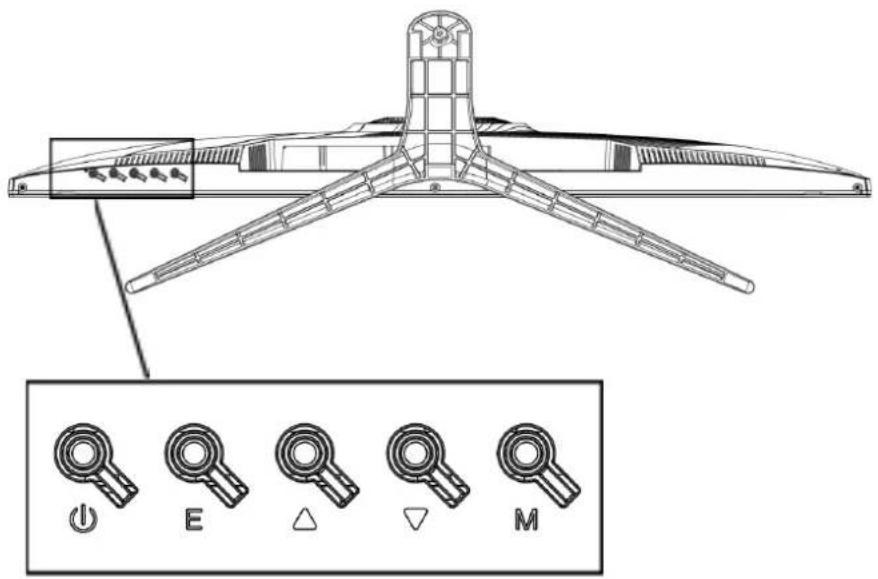

Description du bouton d'affichage

- Lorsque le menu de l'écran (OSD) n'est pas ouvert

M	Affichage du menu OSD
▼	Afficher le réticule *1
▲	Afficher les paramètres de volume
E	Affichage de la source d'entrée
➊	Marche/Arrêt

- Lorsque le menu à l'écran (OSD) est affiché

M	Sélectionner et confirmer un élément de menu
▼	Déplacer vers le bas dans le menu ou diminuer la valeur d'un élément sélectionné
▲	Monter dans le menu ou augmenter la valeur d'un élément sélectionné
E	Revenir en arrière ou fermer le menu
➊	Marche/Arrêt

Menu écran (OSD)

Menu	Fonction	Valeur d'ajustement		Commentaire
Source	Auto			Sélectionnez une source d'entrée *Auto ne peut pas être sélectionné lors de l'utilisation de PIP/PBP.
	Type C
	DP
	HDMI1
	HDMI2
Luminosité/Contraste	Luminosité	0-100		Régler la luminosité
	contraste	0-100		Ajuster le contraste
	Niveau de noir	0-100		Ajuster le niveau de noir
	DCR	Marche/Arrêt		Paramètres DCR *1
	Mode économie d'énergie	Marche/Arrêt		Réglage du mode d'économie d'énergie *1
Paramètres de couleur	gamma	1,8/2,0/2,2/2,4/2,6		Ajuster la valeur gamma
	Mode image	Standard		Sélectionnez un mode d'image *1
		film
		jeu
		FPS
		RTS
		sRVB
		DCI-P3
	Température de couleur	normale		Sélectionnez une température de couleur
		Couleur chaude
		Couleur froide
		Utilisateur	Rouge 0-100	Ajustez le rouge/vert/bleu dans la plage de 0 à 100 lorsque vous utilisez les paramètres utilisateur
			Vert 0-100
			Vert 0-100
	Réduction de la lumière bleue	0/25/50/75/100		Régler une faible lumière bleue
	Teinte	0-100		Ajuster la teinte
	Saturation	0-100		Ajuster la saturation
Paramètres de qualité d'image	Netteté	0-100		Ajuster la netteté
	Temps de réponse	Désactivé/Élevé/Moyen/Faible		Régler le temps de réponse
	Réduction du bruit	Désactivé/Élevé/Moyen/Faible		Ajuster la netteté
Paramètres d'affichage	Rapport hauteur/largeur	Plein écran/4:3/1:1/Auto		Sélection du rapport hauteur/largeur
Paramètres audio	Muet	Marche/Arrêt		Mettre en sourdine
	Volume	0-100		Régler le volume
	Saisie vocale	Automatique/Type-C/DP/HDMI1/HDMI2		Sélectionner la source audio
Multi-fenêtres	Multi-fenêtres	Mode double écran désactivé/PIP/PBP		Paramètres multi-fenêtres *1
	Commutation de sous-fenêtre	Type-C/DP/HDMI1/HDMI2		Définir la source de la sous-fenêtre
	Position PIP	En haut à droite/En haut à gauche/En bas à droite/En bas à gauche		Définir la position de la sous-fenêtre
OSD	langue	Français/Anglais		Sélectionner la langue
	Position horizontale de l'OSD	0-100		Ajuster la position horizontale de l'OSD
	Position verticale de l'OSD	0-100		Ajuster la position verticale de l'OSD
	Transparence de l'OSD	0/20/40/60/80/100		Ajuster la transparence de l'OSD
	L'OSD indique l'heure	5-60		Régler la durée d'affichage de l'OSD
	Rotation OSD	0°/90°/180°/270°		Faire pivoter l'OSD
Autres paramètres	AdaptiveSync	Marche/Arrêt		Paramètres AdaptiveSync *1
	HDR	ARRÊT/AUTO		Définir HDR *1
	KVM	PC/Type-C/AUTO		Configuration de KVM
	Réinitialiser			Paramètres de réinitialisation d'usine

*1. Lorsqu'une fonction est activée dans l'OSD (lorsque le mode d'image est défini sur une valeur autre que standard), certaines fonctions OSD, telles que la luminosité, peuvent ne pas être modifiables (cela varie selon le modèle).

*Veuillez noter que la conception, les spécifications et l'apparence du produit peuvent être modifiées sans préavis à des fins

d'amélioration du produit.

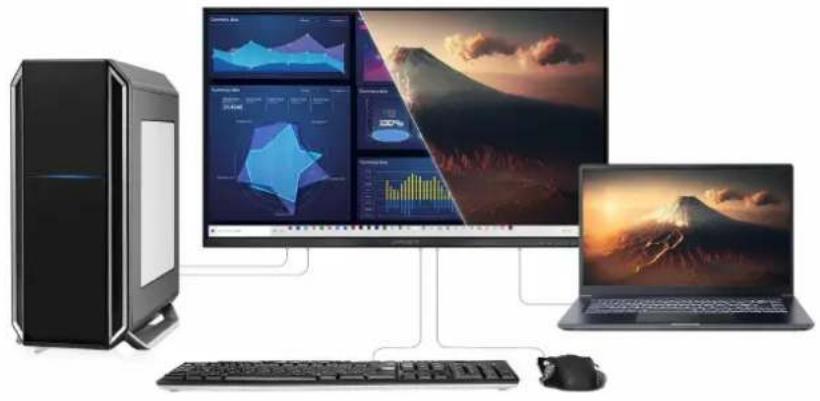

Fonction KVM

La fonctionnalité KVM vous permet de contrôler deux PC avec un seul clavier, un seul écran et une seule souris. Vous pouvez ainsi facilement basculer entre plusieurs PC, gagner de la place et créer un environnement de travail plus efficace.

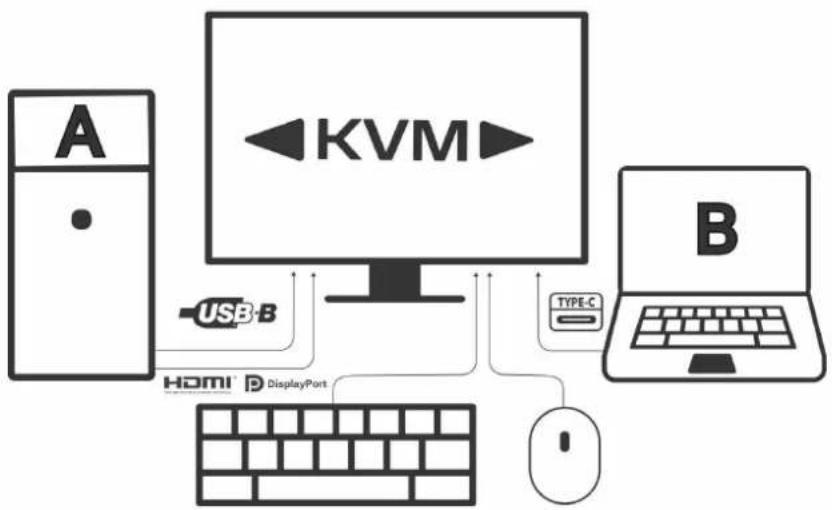

Pour activer la fonction KVM :

• Connectez la sortie vidéo (HDMI, DP) du PC (A) et le câble USB Type-B au moniteur. (Le câble USB-A-B doit être acheté séparément.)
• Le PC (B) doit être connecté au moniteur via USB Type-C.
• Connectez le clavier et la souris à l'écran via USB Type-A.

*Selon le modèle de moniteur utilisé, il est possible que l'option KVM ne soit pas présente dans le menu OSD ni dans le raccourci clavier (bouton physique). Dans ce cas, utilisez le commutateur d'entrée vidéo.

*Lors de la commutation de la fonction KVM entre des PC, vous devez toujours effectuer des opérations telles que la commutation de source.

*Lorsque vous utilisez un appareil, vous pouvez également utiliser l'USB Type-C pour vous connecter à un port dédié à la communication de données pour la sortie vidéo (HDMI, DP).

Dysfonctionnement

Symptômes	Point de contrôle
La LED d'alimentation ne s'allume pas	L'appareil est-il allumé en appuyant sur le bouton d'alimentation?Assurez-vous que le cordon d'alimentation est correctement connecté au moniteur et à la prise.
Aucune image n'apparaît même si le voyant d'alimentation est allumé	L'économiseur d'écran vide est-il en cours d'exécution ? Veuillez déplacer votre souris ou votre clavierAssurez-vous que la luminosité et le contraste ne soient pas réglés au minimum.Veuillez vous assurer que le câble de signal est correctement connecté à votre moniteur et à votre ordinateur.Vérifiez si les broches du câble de signal sont pliées ou si le câble est endommagé.Votre ordinateur est-il allumé ? Si vous possédez un autre moniteur, essayez de le connecter pour voir si l'ordinateur fonctionne correctement.La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur ?
L'image est déformée ou des ondulations apparaissent dans l'image.	Veuillez vous assurer que le câble de signal est bien connecté à votre moniteur et à votre ordinateur.Éloignez du moniteur les appareils électriques susceptibles de provoquer des interférences électriques.La tension est-elle normale ? → Veuillez ne pas utiliser de câblage au pied du moniteur.La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur ?
La position de l'image est décentrée.La taille de l'image est incorrect	La résolution de votre ordinateur est-elle correcte ?La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur ?
L'écran est trop lumineux/trop sombre	Écran (OSD) : Ajustez les paramètres de luminosité et de contraste à partir du menu.
L'image est floue ou peu claire	Réglez la résolution d'affichage sur votre PC sur le même mode que la résolution native d'écran recommandée pour le moniteur.La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur ?Vérifiez si les broches du câble de signal sont pliées ou si le câble est endommagé.
La couleur de l'image est incorrect	Vérifiez si les broches du câble de signal sont pliées ou si le câble est endommagé.Écran (OSD) : Veuillez ajuster les paramètres de couleur rouge/bleu/vert dans le menu (température de couleur).Écran (OSD) : Veuillez réinitialiser les paramètres à partir du menu.La synchronisation du signal de l'ordinateur correspond-elle aux spécifications du moniteur ?
Impossible d'afficher 6K à 60 Hz	Ce produit prend en charge les résolutions HDMI, DP et Type-C jusqu'à 6016x3384 (6K) à 60 Hz. Cependant, certaines cartes graphiques peuvent ne pas prendre en charge les sorties ci-dessus. Lorsque vous utilisez 6016x3384 (6K)@60Hz avec une connexion HDMI, assurez-vous que la version du port de l'appareil connecté prend en charge HDMI2.1.Veuillez vérifier auprès de votre distributeur ou fabricant local les limitations matérielles de votre ordinateur.
Bruits sur l'image anormaux	Les câbles sont-ils correctement connectés ?

Support client

TÉL : [phone]

Horaires de 9h00 à 17h00 (Fermé les samedis, dimanches et jours fériés)

Formulaire de contact

https://japannext.fr/pages/contact

Vous pouvez facilement accéder au formulaire de demande en scannant le code QR.

https://japannext.fr/en/pages/contact
