Marque	Fleischmann
Modèle	7360005
Catégorie	Maquettisme (locomotive miniature)
Type de produit	Locomotive modèle réduit
Alimentation	Courant continu via rails, compatible décodeur digital Next18 (NEM 662)
Éclairage	LED avant sans entretien
Interface	Next18 pour décodeur digital (ex. Fleischmann DCC 685101)
Lubrification	Huile recommandée Fleischmann 6599, une goutte par point
Nettoyage des roues	Chiffon propre ou gomme Fleischmann 6595
Entretien moteur	Huiler aux paliers, changement possible des balais et du moteur
Démontage	Retirer les tampons puis la carrosserie par le haut
Pièces détachées	Huile 6599, gomme 6595, décodeur 685101, moteur, balais
Réparabilité	Changement moteur, balais, décodeur, lubrification, éclairage LED
Utilisation	Intérieur uniquement, éviter soleil direct et variations de température/humidité
Langue de la notice	Français (FR)
Nombre de pages	1

FOIRE AUX QUESTIONS - 7360005 Fleischmann

Comment lubrifier ma locomotive Fleischmann 7360005 ?

Utilisez l'huile Fleischmann 6599. Appliquez une seule goutte aux points marqués (->) à l'aide de l'aiguille dans le capuchon. Évitez tout excès.

Comment nettoyer les roues de la locomotive ?

Nettoyez les roues avec un chiffon propre ou la gomme Fleischmann 6595. Faites tourner les roues motrices sous tension, les non motrices à la main.

Quel type de décodeur digital est compatible ?

La locomotive possède une interface Next18 (NEM 662). Utilisez un décodeur compatible, par exemple le Fleischmann DCC 685101 après avoir retiré la prise de pontage 'Z'.

Comment remplacer le moteur ou les balais ?

Démontez la carrosserie en retirant les tampons puis enlevant la carrosserie. Ouvrez les clips de retenue, retirez la carte et le moteur. Vous pouvez alors changer le moteur ou les balais.

Comment allumer ou éteindre les phares ?

L'éclairage avant est à LED et sans entretien. Pour allumer/éteindre, il faut démonter la carrosserie et accéder à la carte.

Quelles sont les consignes de sécurité ?

Utilisez la locomotive uniquement en intérieur. Évitez l'exposition directe au soleil, les grandes variations de température et l'humidité élevée.

Puis-je utiliser d'autres huiles que la Fleischmann 6599 ?

Il est fortement recommandé d'utiliser uniquement l'huile Fleischmann 6599 pour éviter d'endommager le moteur et les engrenages.

Comment installer un décodeur digital ?

Retirez la prise de pontage 'Z' sur l'interface Next18, puis branchez le décodeur (ex. Fleischmann 685101). Reportez-vous à la notice du décodeur pour le montage.

La locomotive est-elle équipée d'un éclairage avant ?

Oui, elle dispose d'un éclairage avant à LED qui est sans entretien.

Que faire si les roues ne tournent pas correctement ?

Vérifiez la propreté des roues et nettoyez-les. Si le problème persiste, lubrifiez les points marqués avec de l'huile Fleischmann 6599.

MODE D'EMPLOI 7360005 Fleischmann

Nous recommandons pour inspecter le lubrification de l'endroits indiquées dépendent de la durée et les conditions opérationnelle et par conséquent, les huiler.

Lubrication: The motor and gear-box should only be oiled at the bearing points marked. Only use FLEISCHMANN oil 6599. Only put a tiny drop in each place (→), otherwise it will be overoiled. An applicator needle is located in the cap of the oil bottle for your use. Graissage: Il faut huiler le moteur et les engrenages uniquement aux endroits indiqués. N'utilisez que l'huile recommandée FLEISCHMANN 6599. Une seule goutte par point à lubrifier (→) afin d'éviter tout excès. L'aiguille montée dans le bouchon du petit flacon convient parfaitement à cet usage.

Nettoyage des roues de locomotives : des roues propres sont le garant d'un fonctionnement impeccable, éliminez donc les impurtés sur celles-ci avec un chiffon propre ou la gomme 6595. Ne jamais faire tourner l'ensemble moteur avec les roues, y appliquez une tension afin de les faire tourner et d'atteindre la circonférence entière de la roue. Les roues non motrices peuvent être tournées à la main.

Fleischmann

Consignes de sécurité

Consignes de secuante : Le produit ne doit être utilisé qu'en intérieur.

Ne laissez jamais le modèle exposé au rayonnement solaire direct ou dans un endroit sujet à de grandes variations de températures ou à une humidité élevée.

de service au côté intérieur

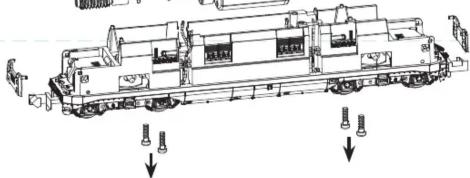

Le démontage de la locomotive est seulement nécessaire pour changer le moteur ou des balais, huiler le moteur, allumer/éteindre les phares ou pour installer un décodeur digital.

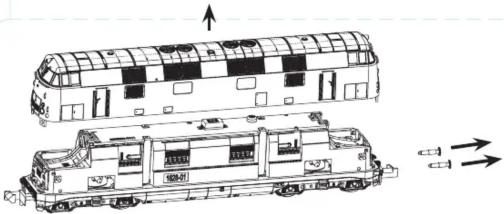

1 PUFFER HERAUSZIEHEN UND GEHÄUSE ABZIEHEN.

UNPLUG THE BUFFERS AND REMOVE THE BODY UPWARDS.

DÉGAGEZ LES TAMPONES ET RETIREZ LA CARCASSE.

Montage d'un décodeur digital:

La locomotive est équiper d'une interface Next18 (NEM 662). Retirer la prise de pontage "Z" et connecter par exemple un décodeur FLEISCHMANN DCC 685101. Pour le montage, se référer au mode d'emploi du décodeur.

A dessouder ou a souder selon le cas

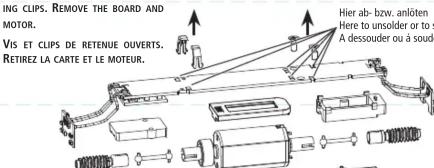

ING CLIPS. REMOVE THE BOARD AND MOTOR. VIS ET CLIPS DE RETENUE OUVERTS. RETIREZ LA CARTE ET LE MOTEUR. Hier ab- bzw. anlöten Here to unsolder or to s A dessouder ou à soude

Illumination: La locomotive est équipée d'un éclairage avant LED qui est sans

entretien!
