Type de produit	Locomotive modèle réduit
Marque	Fleischmann
Modèle	708705
Échelle	HO (1:87)
Dimensions (L x l x h)	Environ 180 x 30 x 45 mm
Poids	Environ 250 g
Alimentation	Courant continu (CC) ou DCC via interface Next18
Interface décodeur	Next18 (HDM 662)
Éclairage	Feux avant LED sans entretien
Lubrification	Huile Fleischmann 6999 aux points marqués
Nettoyage des roues	Chiffon propre ou brosse 6595
Moteur de rechange	Référence 50708604
Décodeur recommandé	Fleischmann DCC 585101
Usage	Intérieur uniquement
Âge minimum	14 ans et plus
Certifications	CE, UK Non-Ag

FOIRE AUX QUESTIONS - 708705 Fleischmann

Comment lubrifier la locomotive Fleischmann 708705 ?

Utilisez l'huile Fleischmann 6999. Appliquez une seule goutte à chaque point de lubrification marqué (—) sur le moteur et la boîte d'engrenages. L'aiguille dans le bouchon de la bouteille d'huile facilite l'application.

Comment nettoyer les roues de la locomotive ?

Essuyez les roues avec un chiffon propre ou la brosse Fleischmann 6595. Pour les roues motrices, appliquez une tension pour les faire tourner et nettoyer toute la circonférence. Les roues non motrices peuvent être tournées à la main.

Quel type de décodeur digital puis-je installer ?

La locomotive est équipée d'une interface Next18 (HDM 662). Retirez la prise de portage '2' et connectez un décodeur Fleischmann DCC 585101. Reportez-vous au mode d'emploi du décodeur pour le montage.

Comment remplacer le moteur de la locomotive ?

Le démontage de la locomotive est nécessaire. Le moteur de rechange porte la référence 50708604. Suivez les instructions de démontage dans la notice.

Puis-je utiliser cette locomotive à l'extérieur ?

Non, la locomotive doit être utilisée uniquement à l'intérieur, à l'abri de la lumière directe du soleil, des variations de température et de l'humidité élevée.

Quel âge minimum pour utiliser ce modèle ?

Le modèle est destiné aux personnes de 14 ans et plus en raison de pièces de petite taille et de risques électriques.

L'éclairage est-il remplaçable ?

L'éclairage avant est composé de LED sans entretien. En cas de défaut, contactez le service après-vente Fleischmann.

Quelle est la référence du moteur de rechange ?

La référence du moteur de rechange est 50708604.

Comment brancher le décodeur DCC ?

Retirez la prise de portage '2' de l'interface Next18. Insérez le décodeur Fleischmann DCC 585101 en respectant le sens de montage. Consultez la notice du décodeur pour plus de détails.

Quels sont les points de lubrification ?

Les points de lubrification sont marqués par un tiret (—) sur le moteur et la boîte d'engrenages. N'huilez que ces endroits avec une goutte d'huile Fleischmann 6999.

MODE D'EMPLOI 708705 Fleischmann

Nous recommandons pour inspecter le lubrification de l'endroits indiquées dépendent de la durée et les conditions opérationnelle et par conséquent, les huiler.

Lubrication: The motor and gear-box should only be oiled at the bearing points marked. Only use FLEISCHMANN oil 6599. Only put a tiny drop in each place (→), otherwise it will be overoiled. An applicator needle is located in the cap of the oil bottle for your use. Graissage: Il faut huiler le moteur et les engrenages uniquement aux endroits indiqués. N'utilisez que l'huile recommandée FLEISCHMANN 6599. Une seule goutte par point à lubrifier (→) afin d'éviter tout excès. L'aiguille montée dans le bouchon du petit flacon convient parfaitement à cet usage.

Nettoyage des roues de locomotives : des roues propres sont le garant d'un fonctionnement impeccable, éliminez donc les impurtés sur celles-ci avec un chiffon propre ou la gomme 6595. Ne jamais faire tourner l'ensemble moteur avec les roues, y applique une tension afin de les faire tourner et d'atteindre la circonférence entière de la roue. Les roues non motrices peuvent être tournées à la main.

Fleischmann

Consignes de sécurité

Le produit ne doit être utilisé qu'en intérieur.

Ne laissez jamais le modèle exposé au rayonnement solaire direct ou dans un endroit suiet à de grandes variations de températures ou à une humidité élevée.

de service au côté intérieur

CE UK CA

Alter/Age 14+

80708705920

Heischmann

Fleischmann

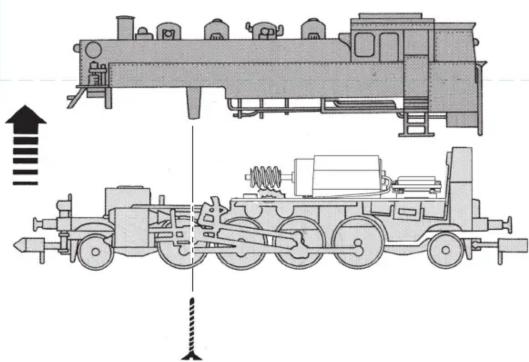

Le démontage de la locomotive est seulement nécessaire pour changer le moteur ou pour installer un décodeur digital.

Montage d'un décodeur digital:

La locomotive est équiper d'une interface Next18 (NEM 662). Retirer la prise de pontage "Z" et connecter par exemple un décodeur FLEISCHMANN DCC 685101. Pour le montage, se référer au mode d'emploi du décodeur.

Illumination: The loco is equipped with maintenance-free LED front lighting! Illumination: La locomotive est équipée d'un éclairage avant LED qui est sans entretien!

HERAUSZIEHEN / PULL OUT / TIREZ EINSTECKEN / PLUG IN / INSEREZ

A dessouder ou à souder selon le cas

50708604

ERSATZMOTOR

REPLACEMENT MOTOR

MOTEUR DE RECHANGE
