Caractéristiques techniques	Locomotive électrique, échelle N (1:160), longueur 10,5 cm, moteur à courant continu, éclairage LED.
Utilisation	Conçue pour les réseaux de trains miniatures, compatible avec les rails Fleischmann et autres marques à échelle N.
Maintenance et réparation	Vérifier régulièrement les contacts électriques, nettoyer les roues et les rails pour un fonctionnement optimal.
Sécurité	Utiliser uniquement avec des transformateurs adaptés à la tension spécifiée, éviter l'humidité.
Informations générales	Produit destiné aux modélistes, assemblage facile, nécessite des accessoires supplémentaires pour une utilisation complète.

FOIRE AUX QUESTIONS - 714502 Fleischmann

Comment assembler le Fleischmann 714502 ?

Pour assembler le Fleischmann 714502, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de disposer de tous les composants avant de commencer l'assemblage.

Quelle est la meilleure méthode pour peindre le Fleischmann 714502 ?

Pour peindre le Fleischmann 714502, utilisez de la peinture acrylique compatible avec le plastique. Appliquez une couche de primaire si nécessaire, puis appliquez la peinture en plusieurs couches fines pour un meilleur résultat.

Comment entretenir le Fleischmann 714502 ?

Pour entretenir votre Fleischmann 714502, nettoyez régulièrement les pièces avec un chiffon doux. Évitez les produits chimiques agressifs qui pourraient endommager le modèle.

Que faire si une pièce est manquante ou endommagée ?

Si une pièce est manquante ou endommagée, contactez le service client de Fleischmann avec votre numéro de commande et une description du problème pour obtenir une pièce de remplacement.

Le Fleischmann 714502 est-il compatible avec d'autres marques ?

Le Fleischmann 714502 est conçu pour être compatible avec de nombreux autres modèles de maquettisme, mais il est recommandé de vérifier les spécifications pour assurer une compatibilité optimale.

Quelle est la taille du Fleischmann 714502 ?

Le Fleischmann 714502 mesure environ 20 cm de long, 5 cm de large et 10 cm de haut. Vérifiez les dimensions spécifiques dans le manuel pour plus de détails.

Peut-on utiliser le Fleischmann 714502 à l'extérieur ?

Le Fleischmann 714502 est principalement conçu pour un usage intérieur. L'exposition aux éléments extérieurs peut endommager le modèle. Évitez de l'utiliser en plein air.

Quels accessoires sont recommandés pour le Fleischmann 714502 ?

Pour améliorer votre expérience avec le Fleischmann 714502, vous pouvez utiliser des accessoires tels que des figurines, des paysages miniatures et d'autres éléments de décor compatibles.

MODE D'EMPLOI 714502 Fleischmann

Nous recommandons pour inspecter le lubrification de l'endroits indiquées dépendent de la durée et les conditions opérationnelle et par conséquent, les huiler.

Lubrication: The motor and gear-box should only be oiled at the bearing points marked. Only use FLEISCHMANN oil 6599. Only put a tiny drop in each place (→), otherwise it will be overoiled. An applicator needle is located in the cap of the oil bottle for your use. Graissage: Il faut huiler le moteur et les engrenages uniquement aux endroits indiqués. N'utilisez que l'huile recommandée FLEISCHMANN 6599. Une seule goutte par point à lubrifier (→) afin d'éviter tout excès. L'aiguille montée dans le bouchon du petit flacon convient parfaitement à cet usage.

Nettoyage des roues de locomotives : des roues propres sont le garant d'un fonctionnement impeccable, éliminez donc les impurtés sur celles-ci avec un chiffon propre ou la gomme 6595. Ne jamais faire tourner l'ensemble moteur avec les roues, y appliquez une tension afin de les faire tourner et d'atteindre la circonférence entière de la roue. Les roues non motrices peuvent être tournées à la main.

Fleischmann

Consignes de sécurité

Consignes de secuante : Le produit ne doit être utilisé qu'en intérieur.

Ne laissez jamais le modèle exposé au rayonnement solaire direct ou dans un endroit suiet à de grandes variations de températures ou à une humidité élevée.

de service au côté intérieur

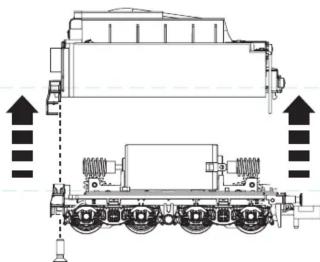

Le démontage de la locomotive est uniquement nécessaire pour l'installation d'un décodeur digitale remplacement, le demontage de le tender est nécessaire pour le remplacement des moteur et pour le graissage du moteur.

Montage d'un décodeur digital:

La locomotive est équiper d'une interface Next18 (NEM 662). Retirer la prise de pontage "Z" et connecter par exemple un décodeur FLEISCHMANN DCC 685101. Pour le montage, se référer au mode d'emploi du décodeur.

A dessouder ou á souder selon le cas

Indication sur l'utilisation des parts ci-joint

Dégagez l'embrayage et mettre le crochet factices joint d'accouplement. Mettez les tubes de protection du piston dans les boîtes du cylindre.

Attention: avec des tubes de protection, petits rayons ne peuvent pas être entraîné.
